多路二选一的开关芯片

多路二选一的开关芯片是一种常见的集成电路器件，它可以在多个输入信号中选择一个进行输出。在现代电子设备中，多路二选一开关芯片被广泛应用于数据选择、信号切换和电路控制等方面。本文将从工作原理、应用领域和未来发展等方面进行介绍。

一、工作原理

多路二选一的开关芯片内部通常由多个开关单元组成，每个开关单元有两个输入端和一个输出端。其中一个输入端连接到外部信号源，另一个输入端连接到内部信号源，通过控制信号来选择输出端连接哪个输入端。开关单元的数量决定了多路二选一开关芯片可以处理的输入信号数量。当选择信号为逻辑1时，开关单元将对应的输入信号连接到输出端；当选择信号为逻辑0时，开关单元将内部信号连接到输出端。

二、应用领域

多路二选一的开关芯片在各种电子设备中都有广泛的应用，以下是几个常见的应用领域：

1. 数据选择器：多路二选一开关芯片可以在多个输入数据中选择一个数据进行输出，常用于存储器读取、数据交换和信号切换等场景。

2. 信号切换器：多路二选一开关芯片可以在多个输入信号中选择一个信号进行输出，常用于音频、视频和通信等领域的信号切换。

3. 电路控制器：多路二选一开关芯片可以根据控制信号来选择不同的电路路径，实现电路的控制和调节。

4. 电源管理：多路二选一开关芯片可以在多个电源中选择一个电源进行输出，常用于电池管理、电源切换和供电控制等应用。

三、未来发展

随着电子设备的不断发展和应用需求的不断增长，多路二选一的开关芯片在功能和性能上也在不断提升和创新。未来发展的趋势主要体现在以下几个方面：

1. 高速传输：随着数据传输速率的提升，多路二选一开关芯片需要支持更高的信号频率和更大的带宽。

2. 低功耗设计：电子设备对功耗的要求越来越高，多路二选一开关芯片需要采用低功耗设计，减少能耗和热量产生。

3. 高集成度：随着集成电路技术的不断进步，多路二选一开关芯片将实现更高的集成度，减小体积、降低成本。

4. 抗干扰能力：电子设备中存在各种干扰源，多路二选一开关芯片需要具备良好的抗干扰能力，保证信号的稳定性和可靠性。

总结：

多路二选一的开关芯片是一种重要的集成电路器件，广泛应用于数据选择、信号切换和电路控制等领域。其工作原理简单明了，可以根据控制信号选择不同的输入信号进行输出。未来，随着技术的进步，多路二选一开关芯片将在高速传输、低功耗设计、高集成度和抗干扰能力等方面不断进化和创新，满足日益增长的应用需求。

合集下载

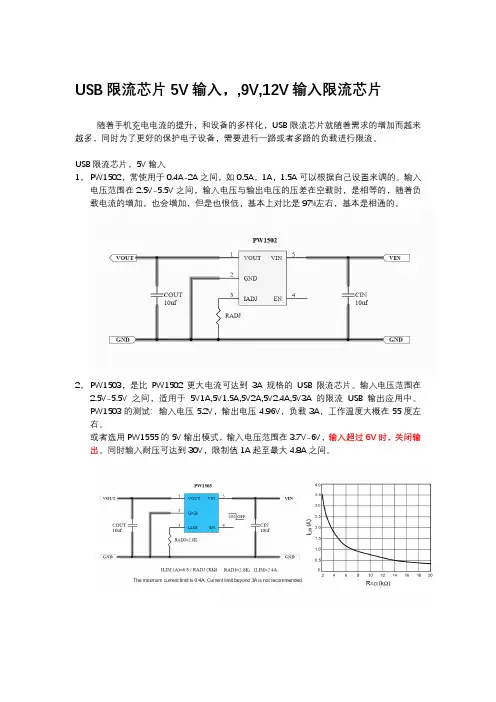

USB限流芯片,,5V,9V,12V限流开关芯片

USB限流芯片,,5V,9V,12V限流开关芯片

USB限流芯片5V输入，,9V,12V输入限流芯片

随着手机充电电流的提升，和设备的多样化，USB限流芯片就随着需求的增加而越来

越多，同时为了更好的保护电子设备，需要进行一路或者多路的负载进行限流。

USB限流芯片，5V输入

1， PW1502，常使用于0.4A-2A之间，如0.5A，1A，1.5A可以根据自己设置来调的。输入

电压范围在2.5V-5.5V之间，输入电压与输出电压的压差在空载时，是相等的，随着负

载电流的增加，也会增加，但是也很低，基本上对比是97%左右，基本是相通的。

2， PW1503，是比PW1502更大电流可达到3A规格的USB限流芯片。输入电压范围在

2.5V-5.5V之间，适用于5V1A,5V1.5A,5V2A,5V2.4A,5V3A的限流USB输出应用中。

PW1503的测试：输入电压5.2V，输出电压4.96V，负载3A，工作温度大概在55度左

右。

或者选用PW1555的5V输出模式，输入电压范围在3.7V-6V，输入超过6V时，关闭输

出。同时输入耐压可达到30V，限制值1A起至最大4.8A之间。

，

2，9V输入限流芯片

PW1555是一颗输入电压范围2.5V-15V之间，可耐30V的输入尖峰电压的限流负载芯

片，要三种输出电压模式：3.6V,5V,12V。可通过外围引脚选择。

在我们9V输入应用中，要选择12V模式才能满足，由于每个输出电压模式，对应的输

入电压范围也是不同的。例如12V模式的话，输入电压范围是8.8V-14V之间，超过输入电

压就会关闭输出。同时最大可调限流值4.5A.范围是1A-4.8A之间。

测试情况如下：

1， 输入电压8.8V，输出电压是8.65V，输出电流3.2A，设置过流点4.8A。

2， 输入电压9.19V，输出电压9.05V，输出电流3.2A，设置过流点4.8A。工作温度很

低，40度左右。

2，12V输入限流芯片

12V输入限流芯片 PW1555是一颗输入电压范围2.5V-15V之间，输入耐压30V电压，

多路输出反激式开关电源电路图概述

多路输出反激式开关电源电路图概述

摘要

电子设备对电源的要求日益增高，促进了开关电源技术的不断发展。本文介绍了基于美国PI公司生产的单片开关电源芯片TOPSwitch系列设计的多输出的AC/DC开关电源。该电源性能优良，具有稳压效果好，纹波小，负载调整率高等优点．可作为电机控制的电源模块，具有很高的应用价值。

设计电路选用TOPSwitch系列芯片的TOP244Y，该芯集成了PWM控制器、MOSFET功率开关管和欠电压、过电压等保护电路，芯片的开关频率为132kHZ，最大占空比为78%。设计电路的开关电源输出功率为25W时，实现了12V/1.2A,5V/2A和30V/20mA三路直流电压输出。

论文介绍了开关电源相关内容，反激式开关电源的原理和应用技术，为电路设计提供了理论指导，并且提出了反激式开关电源的设计规划。仔细分析反激式开关电源之后，选择了电路所需的元器件的型号和参数，最终完成电路图的设计。

关键词： 开关电源 ；反激式；多路输出；TOPSwitch-GX

Abstract

Electronic devices demanded on power increasingly higher to promote the

continuous development of converter technology. This paper introduced the small

power multi output AC/DC converter design based on the chip of TOP-Switch produced

by American company Power Integrations.This power supply has good performance such

as high voltage stability,low output voltage ripple,good load adjustmentrate and

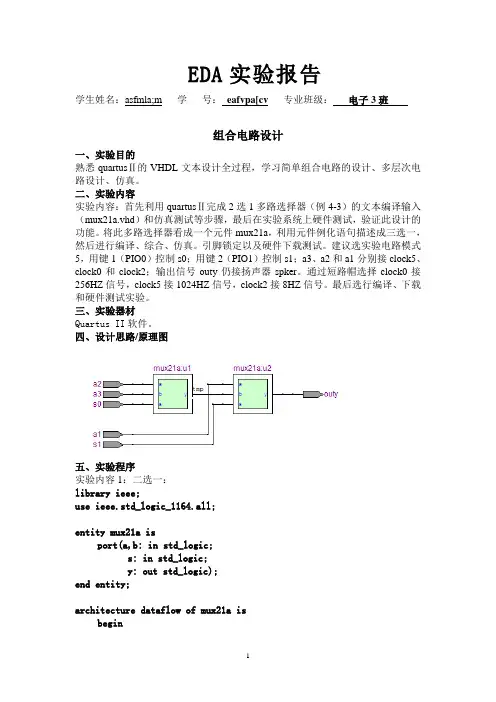

2选1多路选择器 EDA实验报告
