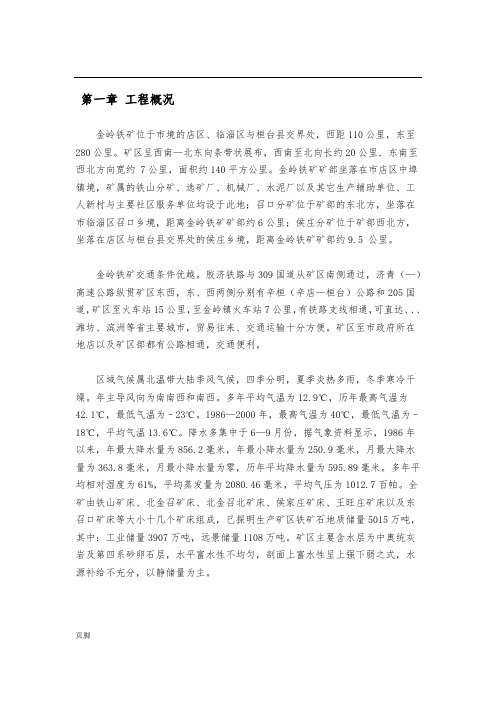

第一章工程概况金岭铁矿位于市境的店区、临淄区与桓台县交界处，西距110公里，东至280公里。
矿区呈西南—北东向条带状展布，西南至北向长约20公里, 东南至西北方向宽约 7公里，面积约140平方公里。
金岭铁矿矿部坐落在市店区中埠镇境，矿属的铁山分矿、选矿厂、机械厂、水泥厂以及其它生产辅助单位、工人新村与主要社区服务单位均设于此地；召口分矿位于矿部的东北方，坐落在市临淄区召口乡境，距离金岭铁矿矿部约6公里；侯庄分矿位于矿部西北方，坐落在店区与桓台县交界处的侯庄乡境，距离金岭铁矿矿部约9.5 公里。
金岭铁矿交通条件优越。
胶济铁路与309国道从矿区南侧通过，济青（—）高速公路纵贯矿区东西，东、西两侧分别有辛桓（辛店—桓台）公路和205国道，矿区至火车站15公里，至金岭镇火车站7公里，有铁路支线相通，可直达、、、潍坊、滨洲等省主要城市，贸易往来、交通运输十分方便。
矿区至市政府所在地店以及矿区部都有公路相通，交通便利。
区域气候属北温带大陆季风气候，四季分明，夏季炎热多雨，冬季寒冷干燥。
年主导风向为南南西和南西。
多年平均气温为12.9℃，历年最高气温为42.1℃，最低气温为–23℃。
1986—2000年，最高气温为40℃，最低气温为–18℃，平均气温13.6℃。
降水多集中于6—9月份，据气象资料显示，1986年以来，年最大降水量为856.2毫米，年最小降水量为250.9毫米，月最大降水量为363.8毫米，月最小降水量为零，历年平均降水量为595.89毫米。
多年平均相对湿度为61%，平均蒸发量为2080.46毫米，平均气压为1012.7百帕。
全矿由铁山矿床、北金召矿床、北金召北矿床、侯家庄矿床、王旺庄矿床以及东召口矿床等大小十几个矿床组成，已探明生产矿区铁矿石地质储量5015万吨，其中：工业储量3907万吨，远景储量1108万吨。
矿区主要含水层为中奥统灰岩及第四系砂卵石层，水平富水性不均匀，剖面上富水性呈上强下弱之式，水源补给不充分，以静储量为主。
选矿厂设计课程设计指导书(矿物加工工程专业用)中国矿业大学化工学院资源与环境工程系二00八年十月选矿厂设计课程是一门理论知识与实际技能相结合的综合性课程，通过本课程设计可系统复习所学课程和掌握选矿厂设计的基本原理，基本方法，对所学课程加深理解，并得到最基本的实际技能训练，为毕业设计打下良好的基础。
该课程设计以一座选煤厂为例，是在已确定原料煤资料，选煤方法、入洗上下限、大块处理等条件下给定了原则工艺流程的前提下进行的。
设计内容包括对原料煤性质的分析、煤质资料的综合、工艺流程计算、主要设备选型及主要车间设备机组布置，并对主要分选作业产品结构进行方案比较，最后对给定的工艺流程进行评价并编写出设计说明书。
一、设计任务：1.条件：设计一座年处理能力为1.2Mt/a的矿井型选煤厂，服务年限为30年以上，选煤厂工作制度为年工作330天，每天二班生产(16小时工作)，一班检修，产品要求：精煤灰分A＝10.51－11.00%，精煤水分WQ=12%，中煤就地供发电站，矸石进行综合利用。
2.原始资料：原料煤工业分析见表1。
表1 原料煤工业分析原煤来自A层、B层。
A层煤产量占 40%，B层煤占60 %。
二、设计内容：根据设计任务和指定的原始资料和条件，课程设计应包括：1.对设计用原始资料进行全面分析，了解原煤性质，根据已制定的工艺流程，选煤方法及入选上、下限，进行资料的整理、综合和校正，求得入洗原煤的粒度组成，浮沉组成。
2.按照制定的50—0毫米混入洗，主、再洗跳汰工艺流程顺序进行各作业的数量，质量和水量的计算，并列出各作业计算所得数据的汇总表，(参阅设计手册112页)。
编制出选煤产品最终平衡表和水量平衡表。
3.根据流程计算结果，对主要设备进行选型与台数的计算。
(包括斗式提升机)并按作业顺序将主要设备选择列入表格，对主要车间辅助设备必要的宽度、高度以及需保证的空间，应按规定或计算、查表获得，以备在布置时需用。
4.为了初步掌握设备和车间布置方法，以及工艺制图的要求，可参考有关制图规定和图册或相似车间布置图，在方格图纸上绘出主要平面和剖面草图，定出中心位置及设备间距(包括与建筑物距离)。
矿物加工工程专业毕业设计指导书第一篇总论（及技术经济）第一节（拟建选矿厂）地区概况一、矿区和选矿厂位置及交通地理坐标位置与主要铁路、公路、内河运输干线的对外交通联络关系，新修或扩修道路里程及设施工程量。
二、自然环境地区平均温度，冬季最低温度，夏季最高温度，积雪时间，雨量，主导风向，最大风速；原料及产品在什么温度和粒度情况下冻结，预防冻结的办法，采暖期限等；矿区和选厂区的地势，海拔高度；地表风化程度和地貌特征及有无山洪，泥石流，滑坡，岩石自然崩落等现象；地区地震基本列度；地区林木，荒山植被情况以及可耕地的数量。
三、地区经济情况及其它值得设计重视之风土人情四、设计依据1、简明扼要重述该项目可行性研究报告或设计任务书中所确定的主要设计原则如：地质储量，建设规模矿山供矿条件和选矿主要工艺，外部建设条件，厂址，环境保护，投资及资金来源，建设工程，企业性质以及有关上级机关或业主要求的批复意见；2、对设计矿石试验研究深度的评价1）试验研究单位名称：2）选矿试验类别是否适用设计矿石性质和规模；3）试验报告是否通过鉴定和项目主管部门批准；4）新建选矿厂的试验报告，必须进行矿石相对可磨度或功指数测定试验；矿石中粘土及细泥含量多，水分大且难以松散时应做洗矿试验，必要时应进行半工业或工业性自磨试验及泥砂分选试验；矿石中含脉石或开采过程中混入围岩量多，并有可能在入磨前分离时，应做预选试验；采用浮选工艺流程时，应做回水试验，选矿产品应根据需要做沉降和过滤试验；选矿最终产品应进行密度、粒度、矿物组成和有害物质含量等项目测定；工艺流程排放物中有害组分超标时，必须进行治理或防护试验。
五、外部建设条件的设计1、交通运输条件厂区内部和外部运输方式，新建或扩建里程，以及内、外部运输衔接设施等的设置情况；2、电力供应情况电源，及供电方式，供电线路，电压变电站的设置系统；3、厂内供水水源地供水方式，线路长度，生产及生活用水分别处理的设施情况等；4、厂区主要原材料，燃料供应情况。
8000 t/d磁铁矿选矿厂设计摘要按照毕业设计任务书的要求，进行了8000 t/d磁铁矿选矿厂设计，产品为铁精矿。
在包钢巴润矿业有限公司进行了为期三周毕业实习，收集相关设计资料的基础上。
确定了各车间的工作制度，对设计工艺流程进行了选择和论证，确定了设计的工艺流程，即：破碎采用三段一闭路流程，磨矿采用两段全闭路流程，并采用阶段磁选，精矿用一段脱水。
对设计工艺流程进行了工艺指标计算，包括破碎、筛分、磨矿、磁选和脱水流程。
对破碎、筛分、磨矿、分级、磁选及脱水设备进行了选择计算和方案比较，确定了工艺所需的工艺设备。
进行了厂房总体布置，并进行了厂房内的设备配置。
根据选厂房的地形条件，沿山坡地布置，其中，粗碎、中碎、细碎、筛分厂房分开布置，磨矿和磁选共厂房配置。
过滤机与精矿仓配置在厂房内。
完成了粗碎、中碎、细碎、筛分、磨磁、脱水车间平断面图、数质量及矿浆流程图和设备联系图共9张。
关键词：选矿厂设计；磁铁矿；磁选8000 t/d Magnetite Concentrator DesignAbstractAccording to the request of the intruction of plant design for undergraduated, the design of 8,000 t/d magnetite concentrator, and the product is iron ore.On the basis of practice in Barun Mining Co.,Baotou Iron and Steel Group for three weeks, and the collection of data. The work institutions of each workshop were determined, and the technological process was also chosed and reasoned .The process of crushing is three sections with one close circuit, the grinding process is two sections with closed circuit, grinding stage by stage another election process, and a process with one section dewatering circiut which filtion was adopted.Technological parameters of crushing, screening, grinding, magnetic and dewatering were computed, respectively. Then the technological parameters of equipments were computed and the schemes of equipments were compared and the optimal equipments were determined.The general arrangement of concentrator plant and the allocation of equipments in diferent workshop were presented. According to the topography of plant site, plants were arranged along the slope of mountain. The workshops of coarse crushing, middle crushing ，fine crushing and screening were aloted independent.The workshops of grinding and magnetic were put togather. The filitering workshop and concentrate bins were aloted inside. 9 pieces drawing, such as the workshop of coarse crushing, middle crushing, fine crushing, screening, grinding, magnetic, dewatering and so on, were finished.Key words: concentrator design；magnetite；magnetic目录摘要 (I)Abstract (II)第一章绪论 (1)1.1 建厂地区概况 (1)1.2 选厂厂址基本特点 (2)1.2.1 厂址选择 (2)1.2.2 供电和供水 (2)1.2.3 尾矿输送与处理 (3)1.2.4 原矿和精矿产品运输 (3)1.3 采矿基本情况 (3)1.4 选矿设计指标和产品 (4)1.5 其它情况 (5)第二章设计流程论述 (6)2.1 矿床性质 (6)2.2 原矿基本性质 (6)2.2.1 矿石类型 (6)2.2.2 矿石矿物组成 (6)2.2.3矿石结构构造 (6)2.2.4矿石化学成分 (7)2.2.5矿石物理特性 (7)2.3 流程论述 (7)2.3.1 破碎流程论述 (7)2.3.2 磨矿流程论述 (9)2.3.3 选别流程论述 (9)2.3.4 设计的工艺流程 (21)第三章车间工作制度和生产能力 (22)3.1 车间工作制度 (22)3.2 车间生产能力 (22)第四章工艺流程和工艺设备 (23)4.1 破碎流程和破碎设备的选择与计算 (23)4.1.1 破碎流程计算 (23)4.1.2 破碎、筛分设备选择和计算 (25)4.2 磨选流程和磨选设备的选择与计算 (29)4.2.1磨选流程的计算 (30)4.2.2磨选设备的选择与计算 (32)4.2.3矿浆流程的计算 (38)4.3 辅助设备的选择与计算 (41)4.3.1 给矿机的选择与计算 (41)4.3.2起重设备的选择与计算 (41)4.3.3 胶带机的选择与计算 (41)第五章总体布置与设备配置 (51)5.1 厂房的总体布置 (51)5.2 厂内设备配置 (51)5.2.1 破碎厂房的设备配置 (51)5.2.2 磨矿磁选车间设备配置 (52)5.2.3 脱水车间设备配置 (52)第六章环境保护与安全 (53)6.1环境保护 (53)6.2劳动安全 (53)6.2.1主要危险因素分析 (53)6.2.2主要的防范措施 (54)6.3消防 (54)6.3.1火灾危害因素分析 (54)6.3.2消防技术措施 (54)第七章选矿厂劳动定员 (56)总结 (58)参考文献 (59)附：英文翻译 ............................................ 错误！未定义书签。
《选矿厂设计》课程中文名称：选矿厂设计课程英文名称：Design of Mineral Processing Plant课程编号：x3207621学时/学分数：40/2.5课外学时数：0其中实践学时数：6适用专业：矿物加工工程课程负责人：一、课程目标与毕业要求《选矿厂设计》是矿物加工工程专业必修课程，是矿物加工工程知识的综合应用课程。
本课程系统阐述矿物加工工程设计的原则、步骤、内容与方法、规范要求，包括设计工程设计程序，矿物加工工艺及工艺参数、工艺设备、总图、车间平断面配置、污染控制与环境保护方法与设施等设计，及技术经济评价方法等。
使学生掌握选矿厂设计的原则、内容和步骤，掌握选矿厂设计国家法律规范要求，掌握工艺流程和工艺设备的选择和计算，各车间的设备配置方案，经济评价方法，了解当前最新选矿厂设计理念与发展趋势；能够运用选矿厂设计原理和方法针对具体工程，综合考虑社会、环保、安全、健康、法律等因素，编制完整规范的设计方案，为毕业设计和从事选矿厂设计奠定坚实基础。
课程目标：目标1了解选矿厂设计发展动态和设计理念、相关国家标准与规范；熟悉选矿厂设计内容、设计程序与步骤；掌握选矿厂规模、车间构成与工作制度制定的原则；掌握选矿程设计、原始资料取得和筛选原则；（对应毕业要求指标点7-1、7-2）目标2掌握选矿工艺的单元流程及其特点，掌握工艺流程设计原则，能够根据矿石工艺矿物学性质，产品方案要求，选择合适的单元流程设计矿石选前准备、选别、产品处理工艺，在调研生产实践的基础上，选取和计算符合工艺要求、行业标准和生产实际的工艺参数，进行数质量矿浆流程计算；（对应毕业要求指标点3-2）目标3了解主要设备及设施的工艺性能，能够根据工艺要求选取适合的选矿设备及其工艺参数，通过多方案比较，进行设备选型，并进行设备能力、台数计算；（对应毕业要求指标点3-3、6-2）目标4掌握厂区布置、车间配置、施工图等设计原则与方法，针对具体工程问题，根据矿石性质、产品方案、工程条件和法律规范要求进行方案设计，并进行初步的技术经济分析和评价；（对应毕业要求指标点3-3、11-1）课程目标与毕业要求的支撑关系见表1。
第一章概述本设计是设计年处理量能力为1.80Mt/a的矿区型选煤厂。
主洗两个矿井的来煤，即原煤资料中的82层和72层，其中82层占70.00%，72层占30.00%。
分别设为A和B两矿。
1.1生产工艺及工作制度生产工艺采用三产品全重介（0~50mm）；煤泥重介,直接浮选；尾煤浓缩压滤的联合工艺流程。
工作制度：330d/n; 16h/d;分三班工作：两班生产，一班检修：1.2厂址概况此选煤厂位于安徽省淮北市，交通十分便利，向北可至徐州与陇海线相通，向东可与京沪线相连，此外，厂区有直至淮北市公路，可直达徐州，宿县等地，产品可以很方便地运至能源需求很大的华东地区销售。
1.3矿区煤田，煤层的特性1.3.1 A矿煤层的特性：煤层形成于废弃的三角洲平原上，砂泥物资来源较丰富，植被生产受到不同程度的影响，使得煤层厚度不稳定，煤层结构较多，灰分较高，可采点较多。
煤层底板为泥岩和砂质泥岩，顶板泥岩和砂制泥岩为主，局部为砂制泥岩，由于后期的改造和冲刷作用，对煤层的原生厚度和结构稳定性有一定的影响。
1.3.2 B矿煤层的特性煤层顶板为砂岩，泥岩，局部为砂制泥岩；底板为砂岩泥岩和砂制泥岩。
因其在广阔平坦的草坪基础上形成，故厚度稳定，构造简单，后期改造及冲刷作用，岩浆活动等，对煤层的原生厚度和结构稳定性影响甚小。
A矿煤和B矿煤灰分、发热量都偏高，同时都属于特地硫，特低磷，砷，氟含量的优质炼焦煤。
1.4水电源供应选煤厂生产，生活，消防用水均采用深层地下水，生产废水澄清后循环使用，生产污水供灌溉用。
厂区设有变电所，电源引至30Kv高压电网，经厂区变电所将其变成6KV，然后在通过各级变压器变成动力级生活用电，供厂区生产及生活用电。
1.5产品的品种和用途该厂主要洗选后的产品：精煤，中煤，矸石和煤泥。
精煤（γ=62.088%；Ad=10.36%）主要为炼焦用煤。
中煤（γ=17.776%；Ad=24.88%）用于附近等地的发电厂供发电用。
东川落雪铜矿3900吨/天选矿厂设计课程设计姓名：何泽庆学号：201210111206班级：矿物121班学院：国土资源工程学院目录第一章绪论 (3)第二章车间生产能力及工作制度 (6)第三章工艺流程的选择和计算 (7)第一节工艺流程的计算 (7)第二节破碎筛分流程的计算 (9)第三节磨浮流程的计算 (11)第四节矿浆流程的计算 (18)第四章主要设备的选择和计算 (22)第一节破碎设备的选择和计算 (22)第二节筛分设备的选择与计算 (26)第三节磨矿设备的选择与计算 (29)第四节分级设备的选择和计算 (31)第五节浮选设备的选择与计算 (35)第五章辅助设备的选择与计算 (38)第一节矿仓的选择与计算 (38)第二节矿浆泵的选择与计算 (42)第三节给矿机的选择与计算 (43)第四节磨浮车间检修起重机的选择 (44)第六章选矿厂工艺生产过程描述 (44)第一章绪论一、课程设计的目的：在学生已获得主要专业知识的基础上和在学习《选矿厂设计》的同时，适用所学知识进行选矿厂破碎车间、磨浮车间的设计，其目的是：1、使学生将所学的有关专业课和技术基础课能有机的联系起来，使所学的知识更为系统和深入。
2、使学生初步掌握流程选择和说证的基本原则和基本方法。
3、培养学生正确地进行破碎和磨浮流程的计算，主要设备的选择和计算，较正确地进行设备配置，并且按照一定的技术规定编写说明书。
4、通过课程设计，培养学生会使用参考书、国家标准、定表格、计算图表、标准设计等参考资料的独立工作能力。
5、为学员完成更为复杂的独立工作——毕业设计做好准备。
二、厂址及性质简述103，北纬东川矿务局落雪铜矿位于云南省东北部，地处东经012，主矿区东至小江，西至普渡河，南至雪岭，北至金沙江。
矿'014区南北约5公里，东西宽约8公里，海拔3200米。
矿区属寒温带气候，全年平均气温7℃，最高23℃，最低-16℃，气候多变，冬春风大，秋雨甚多，常年无夏季，地理气候较差，东川落雪1952年进行勘探，1960年因民、烂泥坪开始投产，1973年浪田坝开始投产。
摘要煤炭在中国能源中占有重要地位，世界环境问题的日益严重,都要求我们能够洁净的利用煤炭。
在选煤厂的新建、改建、扩建中，要不断的优化选煤工艺，合理选择先进的选煤设备，确定合理的厂房车间布置，以及选择适合于选煤厂的管理方法等等，都将提高选煤效益，建设节约高效的选煤厂，都将不断的弱化这些问题。
本设计所用的资料为兖州鲍店选煤厂提供的煤质筛分、浮沉资料，首先对收集的煤质资料的审查、校正和综合，得到可选性曲线。
然后根据可选性初步确定工艺流程，计算数质量流程、介质和水流程平衡，选择合适的设备。
最后依据设备选用情况和设备联系图，对各个车间进行布置，并对总的工业场地进行总体规划。
另外，本设计还对生产辅助设施、环保、劳动定员等方面进行了阐述。
本设计根据该厂的煤质特点，设计采用三产品重介+浮选流程，工艺流程简单适用，易于生产管理。
对矿区难选及较难选煤质较为适应，设计向着简单高效重介工艺选煤方向发展。
关键词：选煤；重介；三产品旋流器AbstractCoal in China's energy occupies an important position in the world of increasingly serious environmental problems, we can require the use of clean coal. In the new coal preparation plant, alteration, extension, it is necessary to continuously optimize the coal preparation process, a reasonable choice of advanced coal preparation equipment, determine a reasonable layout of the factory workshop, and choose suitable for coal preparation plant management methods, and so on, down Improve the efficiency of coal preparation, construction, conservation and efficient coal preparation plant, will keep weakening these issues.5The design of data used for coal in Henan Shenhuo Coal Mine Co., Ltd. Xuehu the coal preparation plant to provide screening, the first coal quality data collected by the review, correction, and comprehensive, are optional curve. Based on a preliminary set of optional process, the calculations of the quality processes, media and water flow balance, choice of appropriate equipment. The final selection based on equipment and associated equipment plans, conduct workshops on various layout and industrial sites in the overall plan. In addition, the design of production facilities, environmental protection, labor, and other aspects of the quota on.According to the design characteristics of coal. Designed with three-product referral and flotation process, the application process is simple, easy to production management. Mine election of hard coal and more difficult to adapt to the election, simple and efficient design toward dense medium process Coal direction.Keyword : Coal preparation , dense medium , the three products dense medium cyclone目录摘要...................................................................... Abstract (I)引言........................................................................1.概述 01.1选煤厂设计规模和工作制度 01.2矿区概述 01.3 选煤厂概况 (1)2 工艺部局 (3)2.1 煤层、煤质特征以及煤的可选性 (3)2.1.1煤质特征分析 (3)2.1.2 煤的可选性 (6)2.1.3 原煤的分级与分组 (13)2.1.4 工艺流程介绍 (25)2.2数质量流程计算 (26)3.工艺设备的选型与计算 (48)3.1 工艺设备选型的一般原则 (48)3.2 主选设备（三产品重介质旋流器）的选取 (48)3.3 其他设备的选取 (49)4. 工艺布置 (52)4.1 地面工艺总布置 (52)4.2 总平面设计的基本原则 (53)4.3 总平面设计的一般要求 (53)4.4 具体布置: (54)4.5 各车间工艺布置 (56)4.6 生产辅助设施 (58)4.7 工艺布置总结 (58)引言煤炭在我国的能源结构中占有相当大的比例，因此国民经济的发展能不能取得预期的速度和经济效益，很大程度上取决于煤炭。
矿物加工工程专业(选矿)毕业设计指导书一、选题背景及意义选矿工艺是矿物加工工程专业的核心专业，主要研究利用物理、化学和生物等原理对矿石进行浮选、重选、磁选、电选和化学选等多种工艺分离，达到富集和提取金属或非金属组分的目的。
选矿工艺的发展与运用不仅对保障国家经济发展和社会建设具有重大意义，而且对矿产资本的高效利用和环境保护也有着重大的作用。
因此，深入研究选矿工艺的设计、模拟与优化，提高矿产资源的开发、利用和环保水平，是矿物加工工程专业毕业生的重要任务之一。
二、设计目标该毕业设计旨在研究国内某种铜钴矿的选矿工艺设计，通过对该种矿物的性质、破碎、磨矿、浮选等工艺参数的理论分析和实验研究，设计出最优选矿流程，并探讨某些关键问题的优化解决方案。
具体目标如下：1.性质分析：采用X射线衍射、扫描电镜等化学、物理手段对矿物的矿物学性质、组成特征、颗粒大小和形态等特性进行分析研究，以此为基础，分析选矿分离过程中的各种要素，为后续的工艺参数提供理论支持；2.实验设计：结合该矿物的性质特点，选取合适的破碎、磨矿、浮选等实验方法，设计充分可行的实验方案，对不同工艺参数进行实验测试，获取数据，并对实验结果进行统计、分析；3.流程设计：根据实验结果，采用配矿、浮选、干湿式磨矿等多种工艺组合，设计出适用于该矿物的最优选矿流程，并制定详细的工艺参数方案；4.优化方案：通过综合评价实际生产过程中的生产指标和环保要求，对流程中的各项参数进行优化调整，提高选矿效果和环保水平，为实际生产提供参考和指导。
三、设计任务1.分析选矿矿物的性质特点，包括矿物组成、矿物学特征、颗粒分布等，并建立其性质分析报告；2.初步制定选矿工艺实验设计方案，包括破碎、磨矿、浮选、含杂控制等实验内容和参数范围；3.完成选矿工艺实验，包括对重晶石、辉铜矿、黄铜矿等矿物的浮选、磨矿等方面的试验；4.对实验结果进行综合分析，包括分离效果、精矿品位、回收率等生产指标，并提出选矿流程的设计方案；5.制定优化方案，根据实验结果和选矿流程设计方案，对工艺参数进行调整和优化，如磨矿粒度、浮选药剂用量、回收水循环等方面，以期达到更好的选矿效果和环保要求。
摘要本次设计以金岭铁矿选矿厂现有的工艺流程为基础，结合其现场资料以及相关的理论知识，设计一个新的选矿厂。
破碎筛分流程采用两段一闭路流程，原矿直接进入旋回破碎机破碎至104mm，破碎产物经预先筛分，得到-12mm的产物进入磨矿流程，筛上产物进行抛尾，精矿进入锤式破碎机，尾矿直接运到尾矿库，锤式破碎机与检查筛分形成闭路，晒下产物进入磨矿流程。
磨矿分级流程采用一段闭路流程，破碎产物经湿式预选，精矿进入球磨机，尾矿进入振动筛，筛出-2mm的产物与球磨机产物一起进入螺旋分级机，分级机的溢流进入选别作业，沉砂则返回球磨机。
选别的原则流程为先浮后磁流程，混合浮选的精矿为铜钴混合精矿，对此混合精矿进行铜钴分离浮选，得到铜精矿和钴精矿；混合浮选的尾矿进入磁选，经连续三次磁选后得到铁精矿。
关键词：破磨流程，浮选，磁选。
AbstractThis design is on the basis of existing circuits of Jinling Iron Mine, combining the on-the-spot data and relevanting theoretical knowledge to design a new ore-dressing concentrator.This design use two stages and one closed crushing ore enter into gyratory crushers directly to product goes to pre-screening to get -15mm mineral,into the grinding circuit,and the product on the screen is rejected gangue prior to the second crusher and the screen of checking are to be close-circuit, and the product under the screen into the grinding process.The grinding and classification process using one closed crushing circuit. Broken product is separated by wet caucus, concentrate entering ball mill,and tailing into the vibrating screen to get -2mm mineral,which goes into the spiral classifiers with the ball mill overflow of the spiral classifiers enters the sorting circuit,and the grit is returned to the ball mill.The principle separated circuits is floating and then mixing floatation concentrate is the mixture of copper and cobalt,and then separate this mixture to get copper concentrates and cobalt tailing of mixing floatation enter into the magnetic separation,iron concentrates is obtained by three magnetic separation continuously.Keywords: Crushing and grinding processes circuit, Flotation process, Magnetic separation.目录摘要 (I)ABSTRACT................................................................................................. I I 第一章引言.......................................................................................... - 1 - 选矿厂设计的目的和意义 .. (1)国内外研究现状 (1)发展总趋势..................................................................................... - 1 - 国外研究现状 ................................................................................. - 2 - 国内研究现状 ................................................................................. - 4 - 新建选厂设计可行性分析与预期指标 . (4)第二章金岭铁矿概况 .......................................................................... - 6 - 历史背景 .. (6)矿山地理位置、交通、气候等条件 (6)地理位置......................................................................................... - 6 - 交通条件......................................................................................... - 7 - 矿区气候特征 ................................................................................. - 7 - 矿区电力、建材、燃料及劳动力资源 . (7)供水................................................................................................. - 7 - 供电................................................................................................. - 7 - 劳动力资源..................................................................................... - 7 - 矿山资源和地质品位 . (8)矿山资源......................................................................................... - 8 -地质品位......................................................................................... - 8 - 矿石可选性研究 (8)矿石嵌布粒度 ................................................................................. - 8 - 矿石化学成分 ................................................................................. - 8 - 矿石物理性质 ................................................................................. - 9 - 有用矿石可选性研究分析............................................................ - 10 - 第三章现场工艺流程的评述 ............................................................ - 12 - 历年来现场流程变革情况 (12)选矿原则流程 (12)破碎流程....................................................................................... - 12 - 破碎筛分设备 ............................................................................... - 13 - 磨矿分级流程 ............................................................................... - 14 - 该磨矿分级流程的优点................................................................ - 15 - 磨矿分级设备 ............................................................................... - 15 - 磨矿分级主要工艺参数................................................................ - 15 - 浮选流程....................................................................................... - 16 - 浮选设备....................................................................................... - 17 - 磁选流程....................................................................................... - 17 - 磁选设备....................................................................................... - 17 - 选矿厂生产流程考察分析 (18)磨矿分级作业考察分析................................................................ - 18 - 浮选作业考察分析 ....................................................................... - 20 - 磁选作业考察分析 ....................................................................... - 21 -原生产流程图 (27)现场工艺流程总结 (27)第四章新工艺流程设计与计算......................................................... - 29 - 破碎筛分流程计算 (29)破碎车间设备的选择与计算 (33)粗碎设备的选择与计算：............................................................ - 33 - 细碎设备的选择与计算：............................................................ - 34 - 预先筛分设备的选择与计算........................................................ - 34 - 检查筛分设备的选择与选择........................................................ - 35 - 磨矿分级流程计算 (29)磨矿设备的选择与计算 (38)磨矿机的选择与计算.................................................................... - 38 - 分级机的选择与计算.................................................................... - 41 - 振动筛的选择与计算.................................................................... - 42 - 选别流程的选择与计算 . (36)矿浆流程的计算 (42)磨矿矿浆流程的计算.................................................................... - 55 - 浮选矿浆流程计算 ....................................................................... - 57 - 选别设备的选择. (65)干式磁选机的选择与计算............................................................ - 65 - 湿式预选设备的选择与计算........................................................ - 66 - 混合粗选设备的选择与计算........................................................ - 66 - 混合精选设备的选择与计算........................................................ - 68 -混合扫选设备的选择与计算........................................................ - 70 - 分离粗选设备的选择与计算........................................................ - 71 - 分离精选设备的选择与计算........................................................ - 72 - 分离扫选Ⅰ选设备的选择与计算 ................................................ - 73 - 分离扫选Ⅱ选设备的选择与计算 ................................................ - 75 - 磁选设备的选择与计算................................................................ - 76 - 辅助设备的选择与计算 . (65)矿仓的计算................................................................................... - 77 - 给矿设备的计算 ........................................................................... - 77 - 胶带运输机的计算 ....................................................................... - 81 - 搅拌槽的选择与计算.................................................................... - 81 - 起重设备的选择与计算................................................................ - 82 - 第五章选矿厂总体布置与设备配置......................... 错误!未定义书签。
