人防工程施工常见质量问题及质量通病案例课件 (一)

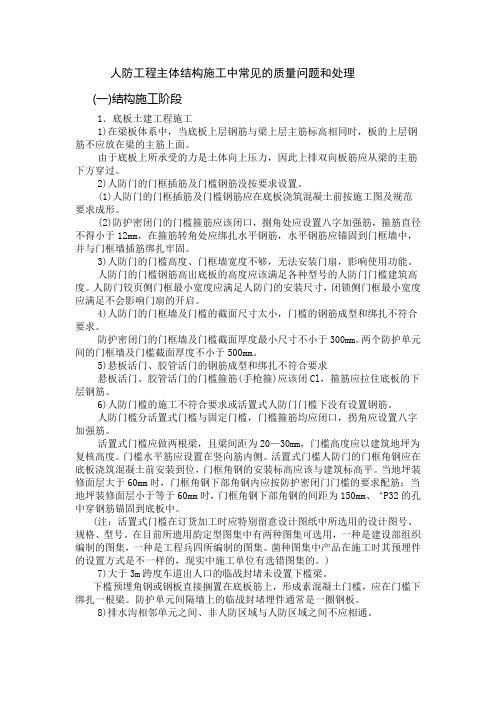

人防工程主体结构施工中常见的质量问题和处理(一)结构施工阶段1．底板土建工程施工1)在梁板体系中，当底板上层钢筋与梁上层主筋标高相同时，板的上层钢筋不应放在梁的主筋上面。

由于底板上所承受的力是土体向上压力，因此上排双向板筋应从梁的主筋下方穿过。

2)人防门的门框插筋及门槛钢筋没按要求设置。

(1)人防门的门框插筋及门槛钢筋应在底板浇筑混凝土前按施工图及规范要求成形。

(2)防护密闭门的门槛箍筋应该闭口，捌角处应设置八字加强筋，箍筋直径不得小于12mm，在箍筋转角处应绑扎水平钢筋，水平钢筋应锚固到门框墙中，并与门框墙插筋绑扎牢固。

3)人防门的门槛高度、门框墙宽度不够，无法安装门扇，影响使用功能。

人防门的门槛钢筋高出底板的高度应该满足各种型号的人防门门槛建筑高度。

人防门铰页侧门框最小宽度应满足人防门的安装尺寸，闭锁侧门框最小宽度应满足不会影响门扇的开启。

4)人防门的门框墙及门槛的截面尺寸太小，门槛的钢筋成型和绑扎不符合要求。

防护密闭门的门框墙及门槛截面厚度最小尺寸不小于300mm。

两个防护单元间的门框墙及门槛截面厚度不小于500mm。

5)悬板活门、胶管活门的钢筋成型和绑扎不符合要求悬板活门、胶管活门的门槛箍筋(手枪箍)应该闭Cl，箍筋应拉住底板的下层钢筋。

6)人防门槛的施工不符合要求或活置式人防门门槛下没有设置钢筋。

人防门槛分活置式门槛与固定门槛，门槛箍筋均应闭口，拐角应设置八字加强筋。

活置式门槛应做两根梁，且梁间距为20—30mm，门槛高度应以建筑地坪为复核高度。

门槛水平筋应设置在竖向筋内侧。

活置式门槛人防门的门框角钢应在底板浇筑混凝土前安装到位，门框角钢的安装标高应该与建筑标高平。

当地坪装修面层大于60mm时，门框角钢下部角钢内应按防护密闭门门槛的要求配筋；当地坪装修面层小于等于60mm时，门框角钢下部角钢的间距为150mm、‘P32的孔中穿钢筋锚固到底板中。

(注：活置式门槛在订货加工时应特别留意设计图纸中所选用的设计图号、规格、型号。

人防工程施工质量通病一:底板通病一现象：在梁板体系中，当底板上层钢筋与梁上层主筋标高相同时，板的上层钢筋放在了梁的主筋上面。

分析：底板中板梁式结构的梁筋与板筋位置关系：上排双向板筋均应从梁的主筋下方穿过（图一）。

因为底板所受的力主要是土压力，底板上层钢筋在梁处是受压区，应该从梁的主筋下穿过，把底板所受的土压力传递给梁。

图一地基反梁与底板上层钢筋位置关系防治措施：设计应考虑钢筋重叠放置时对保护层的影响，施工前正确理解图纸，按照正确的顺序布筋进行绑扎。

通病二现象：地基反梁钢筋绑扎施工时，受拉区钢筋和受压区钢筋配置反置，造成受拉区钢筋承载力不能满足设计要求。

分析：地基反梁与顶板梁受力情况相反，上部为受拉钢筋，下部为受压钢筋，一般平法表示地梁配筋如（图二），“B”表示下部钢筋、“T”表示上部钢筋，施工人员往往习惯性的将写在前面的理解为上部钢筋、写在后面的为下部钢筋，忽视了“8”和“T”的区别，从而造成错误。

JCL1 500X1300<M0@100/200B7 B 25:T12 4> 25G4 6 14图二平法表示地梁配筋防治措施：在布筋前要正确的理解图纸，对图纸上的每个符号都要弄清楚。

通病三现象：钢筋混凝土墙门洞未按要求增设45°斜向加强筋，或虽然设置但是不符合要求。

分析：人防门的门框下部加强筋斜向45°插入底板（图三）。

在绑扎底板钢筋时没有考虑门框墙加强筋的留置，等绑扎墙筋时发现遗漏，这是底板已经浇筑，加强筋已经无法设置了。

图三门框墙洞口加强筋示意图防治措施：门框墙加强筋应在底板教导混凝土前按设计施工图及规范要求成型绑扎。

通病四现象：防护门槛钢筋绑扎错误分析：防护门门槛处钢筋规格大、钢筋密，施工不方便，容易施工不到位或绑扎错误。

防治措施：防护密闭门门槛箍筋应该闭口（图四），在箍筋拐角处应绑扎水平钢筋，水平筋应该锚固到门框墙中，并与门框钢筋绑扎牢靠。

图四门框箍筋绑扎通病五现象：人防门的门槛高度、门槛墙宽度不够，无法安装门扇，影响使用功能。

人防工程施工常见质量问题及处理措施随着城市化进程的加快，人民防空工程（简称人防工程）的建设越来越受到重视。

人防工程作为一项重要的国防设施，其主要目的是为了保护人民生命财产安全，防御和减轻空袭危害。

然而，在人防工程的施工过程中，往往会出现一些质量问题，影响其防护功能和使用寿命。

本文将对人防工程施工中常见的质量问题进行分析，并提出相应的处理措施。

一、人防工程施工常见质量问题1. 结构施工阶段问题（1）底板土建工程施工中，板的上层钢筋不应放在梁的主筋上面，应从梁的主筋下方穿过。

（2）人防门的门框插筋及门槛钢筋未按要求设置，应在底板浇筑混凝土前按施工图及规范要求成形。

（3）防护密闭门的门槛箍筋应闭口，八字角处应设置八字加强筋，箍筋直径不得小于规定值。

2. 电气工程施工问题（1）人防地下室电气工程的施工不符合规范要求，未满足平时和战时的用电要求。

（2）材料的材质、设备的选用不满足设计图纸、相关规范及项目实际情况。

二、人防工程施工质量问题的处理措施1. 结构施工阶段问题的处理（1）针对底板土建工程施工中板的上层钢筋放置问题，施工单位应严格按照施工图和规范要求进行施工，确保板的上层钢筋从梁的主筋下方穿过。

（2）人防门的门框插筋及门槛钢筋的设置应严格按照设计要求和规范进行，确保其在底板浇筑混凝土前按要求成形。

（3）防护密闭门的门槛箍筋应闭口，八字角处应设置八字加强筋，箍筋直径应满足规定值。

施工单位应严格按照设计要求和规范进行施工，确保人防门的门槛高度、门框墙宽度等满足使用功能要求。

2. 电气工程施工问题的处理（1）针对人防地下室电气工程施工不符合规范要求的问题，施工单位应熟悉并掌握人防电气工程相关规范及施工技术标准，严格按照设计图纸和相关规范进行施工，确保满足平时和战时的用电要求。

（2）针对材料和设备选用不满足设计图纸、相关规范及项目实际情况的问题，施工单位应加强材料和设备的检查和验收，确保其符合设计要求和相关规范。

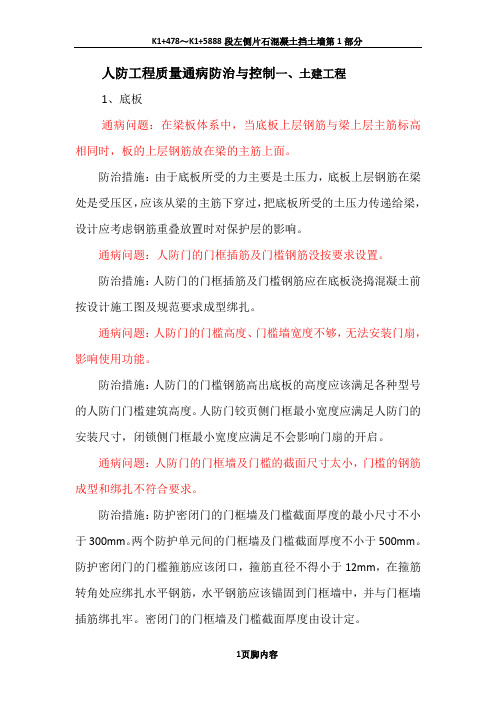

人防工程质量通病防治与控制一、土建工程1、底板通病问题：在梁板体系中，当底板上层钢筋与梁上层主筋标高相同时，板的上层钢筋放在梁的主筋上面。

防治措施：由于底板所受的力主要是土压力，底板上层钢筋在梁处是受压区，应该从梁的主筋下穿过，把底板所受的土压力传递给梁，设计应考虑钢筋重叠放置时对保护层的影响。

通病问题：人防门的门框插筋及门槛钢筋没按要求设置。

防治措施：人防门的门框插筋及门槛钢筋应在底板浇捣混凝土前按设计施工图及规范要求成型绑扎。

通病问题：人防门的门槛高度、门槛墙宽度不够，无法安装门扇，影响使用功能。

防治措施：人防门的门槛钢筋高出底板的高度应该满足各种型号的人防门门槛建筑高度。

人防门铰页侧门框最小宽度应满足人防门的安装尺寸，闭锁侧门框最小宽度应满足不会影响门扇的开启。

通病问题：人防门的门框墙及门槛的截面尺寸太小，门槛的钢筋成型和绑扎不符合要求。

防治措施：防护密闭门的门框墙及门槛截面厚度的最小尺寸不小于300mm。

两个防护单元间的门框墙及门槛截面厚度不小于500mm。

防护密闭门的门槛箍筋应该闭口，箍筋直径不得小于12mm，在箍筋转角处应绑扎水平钢筋，水平钢筋应该锚固到门框墙中，并与门框墙插筋绑扎牢。

密闭门的门框墙及门槛截面厚度由设计定。

悬板活门、胶管活门的门槛箍筋应该闭口，箍筋应拉住底板的下层钢筋。

通病问题：活置式人防门门槛下没有设置钢筋。

防治措施：活置式门槛人防门的门框角钢应在底板浇筑混凝土前安装到位，门框角钢的安装标高应该与建筑标高平。

当地坪装修面层大于60mm时，门框角钢下部角钢内应按防护密闭门门槛的要求配筋；当地坪装修面层不大于60mm时，门框角钢下部角钢的间距为150mm、φ32的孔中穿钢筋锚固到底板中。

2 、墙体通病问题：直接受侧向冲击波的人防门没有考虑抗侧向冲击波措施。

防治措施：若防护密闭门侧向受冲击波时，防护密闭门应嵌人墙体l00mm，或者在门的受冲击波一侧做一根突出墙面l00mm、宽度为200mm的柱子；当层高较高时，防护密闭门上部应做一根突出墙面l00mm、高为200mm的梁，与柱子组成门套。

人防工程施工中应重点把握的部位第一部分：人防工程主体施工人防工程的主体施工，是整个工程施工的重点，也是人防质量监督站抽查的重点。

在施工中我们应着重从以下几个方面把住关。

一、在地板钢筋的绑扎上，涉及到人防特性方面的有以下七点：1、外墙水平施工缝留置高度要大于或等于500mm并且中间要设置止水钢板。

2、染毒集水井应绑出钢筋子口。

3、防爆波地漏的采购要三证齐全。

4、人防门及其战时封堵口，活槛与人防内的建筑水平面齐平，固定槛高出建筑水平面150mm。

5、人防门框及战时封堵框的四个角要加角架筋：当墙厚小于或等于400mm寸每个角两根①16钢筋，当墙宽大于400mm每个角加三根①16的钢筋。

&人防工程的地板、墙、顶板都应设置梅花形的S拉钩，间距不超过500mm7、在人防区域内预留、预埋的管道都必须经过防锈、防腐处理。

在施工中要重点关注的有以下十点：1、止水钢板的宽度要大于或等于300mm。

2 、钢筋采用焊接搭接时一定要煨弯，以保持焊接后的钢筋受力点能够同心。

3、人防门及战时封堵口的门框墙靠开门的一面必须在一个平面上。

（当一面有柱，另一面为墙时，在开门的一侧柱、墙必须在同一平面上。

）4、人防门框安装时一定要保持垂直，并加固牢固。

5、墙面钢筋在底板内的插筋，底板内必须有两道横向钢筋，并且其中要有一道压筋。

6、内、外墙的T 字搭接处，横向钢筋一定要伸到外墙的外侧钢筋处。

7、底板内的积水和杂物必须清除干净。

8、底板内的预留、预埋管必须到位，并且规格、尺寸、材质标高和做法必须与图纸相符。

9、人防门的门框不得装反。

10、暗柱或护壁柱上的箍筋，在止水钢板穿过的地方尽量不要断开，确需断开时，应与止水钢板焊接，单面焊缝长度不小于10d。

二、在墙体钢筋的施工中，涉及到人防特性方面的有以下五点：1、人防特性墙体（外墙、临空墙、密闭墙、防护密墙）严禁使用对拉的pvc 套管螺栓。

2、人防墙上的所有预留、预埋短管及套管都要有相应的出墙长度。

人民防空工程施工中常见质量问题和质量事故与处理一、人民防空工程主体结构施工中常见的质量问题和处理(一)结构施工阶段1. 土建工程(1) 底板①在梁板体系中 , 当底板上层钢筋与梁上层主筋标高相同时 ,板的上层钢筋放在梁的主筋上面。

由于底板所受的力主要是土压力 , 底板上层钢筋在梁处是受压区 , 应该从梁的主筋下穿过 , 把底板所受的土压力传递给梁 , 设计应考虑钢筋重叠放置时对保护层的影响。

②人防门的门框插筋及门槛钢筋没按要求设置。

人防门的门框插筋及门槛钢筋应在底板浇捣混凝土前按设计施工图及规范要求成型绑扎。

③人防门的门槛高度、门框墙宽度不够,无法安装门扇 , 影响使用功能。

人防门的门槛钢筋高出底板的高度应该满足各种型号的人防门门槛建筑高度。

人防门饺页侧门框最小宽度应满足人防门的安装尺寸 , 闭锁侧门框最小宽度应满足不会影响门扇的开启。

④人防门的门框墙及门槛的截面尺寸太小 , 门槛的钢筋成型和绑扎不符合要求。

防护密闭门的门框墙及门槛截面厚度的最小尺寸不小于 300mm 。

两个防护单元间的门框墙及门槛截面厚度不小于 50Omm 。

防护密闭门的门槛箍筋应该闭口 , 箍筋直径不得小于 12mm, 在箍筋转角处应绑扎水平钢筋 , 水平钢筋应该锚固到门框墙中 , 并与门框墙插筋绑扎牢。

密闭门的门框墙及门槛截面厚度由设计定。

悬板活门、胶管活门的门槛箍筋应该闭口 , 箍筋应拉住底板的下层钢筋。

⑤活置式人防门门槛下没有设置钢筋。

活置式门槛人防门的门框角钢应在底板浇筑混凝土前安装到位 , 门框角钢的安装标高应该与建筑标高平。

当地坪装修面层大于 60mm 时 , 门框角钢下部角钢内应按防护密闭门门槛的要求配筋 ; 当地坪装修面层不大于 60mm 时,门框角钢下部角钢的间距为 150mm 、 ?32 的孔中穿钢筋锚固到底板中。

(1)墙板①直接受侧向冲击波的人防门没有考虑抗侧向冲击波措施。

若防护密闭门侧向受冲击波时 , 防护密闭门应嵌入墙体100mm, 或者在门的受冲击波一侧做一根突出墙面 10Omm 、宽度为 200mm 的柱子 ; 当层高较高时 , 防护密闭门上部应做一根突出墙面 100mm 、高为 200mm 的梁 , 与柱子组成门套。
