井下变电所安装施工方案井下变电所是一种重要的电力设施，广泛用于城市地下、地铁、隧道以及一些特殊环境中。
它的安装施工方案需考虑到井下环境的特殊性、设备的可靠性和维护的方便性。
下面是一个井下变电所的安装施工方案，详细说明井下变电所的设计、安装和调试等过程。
一、设计阶段：1.安全考虑：要根据井下环境特点和设备要求，确保井下变电所的结构强度和防水防爆性能，对其进行合理设计。
2.功能需求：根据电力负荷需求和相应的设备选型，确定变电所的功能模块和主要设备配置。
3.线路布置：确定主变、配变、开关设备等主要设备在井下变电所内的布置位置，以确保其安全运行和维护。
4.安全设施：在设计中要考虑到应急照明、通风换气、消防设备等安全设施的设置，确保人员在紧急情况下的安全疏散。
二、材料采购：1.设备选型：根据设计要求和供应商提供的产品手册，选择符合井下环境要求、性能可靠的设备供应商。
2.材料清单：根据设计要求，编制材料清单，计算所需材料的数量和规格型号。
三、施工准备：1.施工计划：根据设计要求，制定详细的施工计划，包括施工时间安排、施工流程等。
2.地址准备：确保施工场地清洁整齐，保证设备安装的空间和工作环境。
3.施工人员：根据施工计划，组织好施工团队，分配各项任务。
四、安装施工：1.设备安装：根据设计图纸和制定的安装方案，安装主变、配变、开关设备等主要设备。
2.线路布线：根据设计要求和施工方案，进行电缆的布线，确保线路的连接正确、安全可靠。
3.接地系统：根据设计要求，在井下变电所内进行接地系统的建设，确保设备的安全运行。
4.安全设施：按照设计要求，在井下变电所内安装应急照明、通风设备、消防器材等安全设施。
五、调试和验收：1.设备调试：按照设备供应商的操作手册，对安装好的设备进行调试和测试，确保其正常运行。
2.线路测试：对井下变电所内的电缆进行测试，检查线路接头和连接是否良好。
3.安全检查：对井下变电所内的安全设施进行检查，确保其正常运行，并进行相应的维护措施。

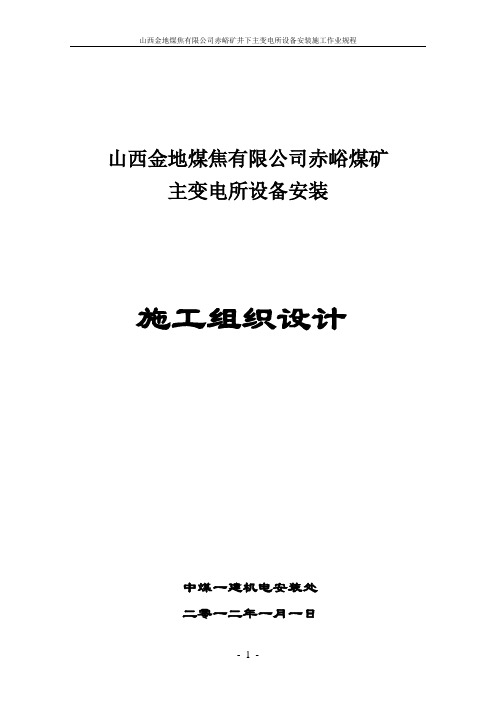

山西金地煤焦有限公司赤峪煤矿主变电所设备安装施工组织设计中煤一建机电安装处二零一二年一月一日第1章编制依据及编制原则1.1编制依据:●井下主变电所电气设备安装及照明S1674-213/137;●MT5010-95煤矿安装工程质量标准；1.2编制原则:1.2.1指导工程施工,确保工程质量达到合同规定的质量等级,实现施工单位对工期、质量和安全目标的承诺;1.2.2开展全面质量管理,努力提高施工质量;1.2.3服务业主,降低工程成本,打造施工单位的良好形象;1.2.4搞好文明施工和环境保护工作;第2章工程概况2.1施工现场情况:目前井下主变电所设备基础已施工完毕,施工现场已具备施工条件.2.2工程概况:赤峪矿井副井井筒装备已完成，提升系统已即将投入运行。
其变电所承担着井下中央水泵房、主井井底装载设备、胶带机变电所、副井井底信号及井下照明等电器设备的电力供应。
井下主变电所安装有PBG50/10Y型矿用隔爆型高压真空配电装置34台、KBSG-630/10矿用干式变压器2台、KBSG-200/10矿用干式变压器2台、QJGR150/10高压水泵软启动器3台、BZX-4矿用隔爆照明综合装置2台，KBZ矿用隔爆馈电开关20台，并配备有照明设备。
第3章施工现场通风情况目前，副井为进风井，新鲜风流由副井沿泵房管子道进入变电所，变电所内风量完全能满足施工过程中的通风需求，不需再增设通风设备。
第4章施工总体部署4.1 施工准备：4.1.1图纸会审：收到建设单位下发的施工图纸后必须认真进行审阅，核实图纸的各个几何尺寸及其对应位置。
发现有问题的部位必须作好记录，并及时通知建设单位组织相关人员进行图纸会审工作。
图纸会审要求建设单位、监理单位、设计院和施工单位共同参加。
图纸会审时应请设计者介绍设计意图，在领会设计意图的基础上，施工单位应对图纸中有疑问的部位及时请设计者予以澄清或修改。
4.1.2技术交底：井下变电所施工前，技术人员必须组织参加施工的全体人员进行技术交底工作。
神东煤炭集团施工组织设计1、神东煤炭集团大柳塔煤矿活鸡兔井2-2煤三盘区动照网及通信系统安装工程设计图；神东工程设计有限公司S1024.1－212；神东煤炭集团工程项目管理公司图纸会审纪要；大柳塔煤矿活井2-2煤三盘区巷道机电安装技术要求。
2、现场实际勘测情况。
3、《煤矿安全规程-2010》4、《煤矿安装工程质量检验评定标准》MT5010-95（上、下册）5、《施工现场临时用电安全规范》GB50194-936、《电气装置安装工程电力变压器、油浸电感器、互感器施工及验收规范》GBJ148-907、《电气装置安装工程电气设备交接试验标准》GB50150-918、《电气装置安装工程电缆线路施工及验收标准》GB50168-929、《电气装置安装工程接地装置施工及验收规范》GB50169-921、保证重点，统筹安排、科学安排施工程序。
2、用流水施工作业法和施工进度横道图计划施工技术，安排施工进度。
3、充分利用机械设备施工，减轻劳动强度，提高生产效率。
4、合理选择施工方案，采用先进施工技术，降低工程成本，提高工程质量。
5、根据本工程设计特点，功能要求，本着对资金合理利用，对工程质量的高度责任感，我们的编制原则是经济合理，优质高效。
目录目录 (4)第一章工程概况 (5)第二章施工前的准备工作 (7)第一节开工条件 (7)第二节人员配备 (7)第三节工程流程 (7)第三章材料及设备检验 (8)第四章施工测量 (9)第五章电缆敷设 (10)第六章现场文明施工 (14)第七章管道施工质量保证措施 (15)第一节质量管理责任制 (15)第二节质量保证措施 (17)第八章安全生产保证措施 (20)第一节安全管理责任制 (20)第二节安全生产保证措施 (20)第九章文明施工设计及保证措施 (27)第一节组织机构和组织方法 (27)第二节保证措施 (27)第一章工程概况本工程为大柳塔煤矿活井2-2煤三盘区动照网安装工程。
在活井三盘区大巷及顺槽共敷设高压电缆12趟，安装KBSGZY-315/10/0.69型矿用隔爆移动变电站10台；BHG1-400/10型矿用高压电缆接线盒。
《变电站施工组织设计方案》一、项目背景随着经济的快速发展和电力需求的不断增长，为了提高供电可靠性和稳定性，满足地区日益增长的用电需求，本次变电站建设项目应运而生。
该变电站将采用先进的技术和设备，为周边地区提供安全、可靠、优质的电力供应。
本变电站项目位于[具体地点]，占地面积为[具体面积]平方米。
周边交通便利，便于施工材料的运输和设备的安装。
项目建设内容包括变电站主体建筑、电气设备安装、线路敷设等。
二、施工步骤1. 施工准备阶段（1）组建施工项目部，明确各岗位人员职责。
（2）进行现场勘查，熟悉施工场地及周边环境。
（3）编制施工组织设计、施工方案和安全技术措施。
（4）组织施工人员进行安全培训和技术交底。
（5）准备施工所需的材料、设备和工具。
2. 土建施工阶段（1）场地平整：对施工场地进行平整，确保场地符合施工要求。
（2）基础施工：根据设计要求进行变电站基础施工，包括设备基础、构架基础等。
（3）主体结构施工：进行变电站主体建筑的施工，包括框架结构、墙体砌筑等。
（4）屋面施工：完成变电站屋面的防水、保温等施工。
（5）装饰装修：进行变电站内部和外部的装饰装修，包括墙面抹灰、地面铺设等。
3. 电气设备安装阶段（1）变压器安装：将变压器运输至施工现场，进行安装和调试。
（2）开关柜安装：安装开关柜，并进行接线和调试。
（3）母线安装：安装母线，并进行绝缘测试。
（4）二次设备安装：安装保护装置、测控装置等二次设备，并进行接线和调试。
（5）接地系统安装：安装接地系统，确保接地电阻符合要求。
4. 线路敷设阶段（1）架空线路敷设：进行架空线路的架设，包括杆塔安装、导线架设等。
（2）电缆敷设：进行电缆的敷设，包括电缆桥架安装、电缆敷设等。
5. 调试与验收阶段（1）电气设备调试：对电气设备进行全面调试，确保设备性能符合要求。
（2）系统联调：进行变电站系统的联调，确保系统运行稳定。
（3）竣工验收：组织相关部门进行竣工验收，确保项目符合设计要求和国家规范。
11采区动照线网施工组织设计一、工程概况华泰煤矿11采区动照线网安装工程包括：1109上顺槽电源电缆敷设，190米。
1109下顺槽电源电缆敷设，360米。
轨道上山下段绞车房动力电缆敷设270米。
安装绞车房照明线路安装，轨道坡信号安装等。
安装项目有：①、1109下顺槽电源电缆敷设：从采区变电所经轨道上山四车场到运输上山交叉点，使用电缆MYP 3×50＋1×25,全长190米，安装KBZ—200A馈电一台。
②、1109上顺槽电源电缆敷设：从采区变电所经轨道上山四车场到运输上山后段和1109上顺槽口交叉处，使用电缆MYP 3×50＋1×25，全长60米，安装KBZ—200A馈电一台。
③、轨道上山下段绞车房动力电缆敷设：从采区变电所经轨道上山绞车房，使用电缆MYP 3×70＋1×25，全长270米，安装KBZ—200A馈电一台.④、轨道上山下平台至绞车房信号电缆敷设及信号安装，使用电缆MYP4×4，安装信号照明综保一台，接线盒及信号用红绿灯。
⑤、绞车房照明安装：防爆荧光灯6盏，照明综保1台。
二、编制依据。
1、业主提供的招标文件，设计图纸及图纸会审纪要。
2、国家有关施工规范、标准和招标书中要求的施工技术规范。
①、《中华人民共和国矿山安全法》。
②、《煤矿安全规程》。
③、《煤矿安装工程质量检验评定标准》，（MT5010—95）。
④、《电气装置安装工程施工及验收规范》。
三、施工准备1、根据本工程特点，结合我公司以往的工作经验，该工程的总体部署为：所有需用的电缆，电气设备在平地测试，经甲方和监理单位负责人签字验收后，运到副井井口准备下运。
2、安装施工前，组织技术人员编制切实可行的施工组织设计及和主要分项工程施工安全技术措施，并组织施工人员认真贯彻落实并学习图纸设计要求，以确保整体方案能够直接指导施工。
3、劳动力配备，根据工程特点，依据工程量的大小，难易程度进行人员配备，共20人，详见下表：项目经理技术负责人技术员材料员司机电工后勤1 1 1 1 1 6 9四、施工步骤1、根据实际情况：电缆，电气设备在平地经检查，测试完毕后，运到井口利用平车卸到井下大巷。
某变电所工程施工组织设计一、前言本文档旨在对某变电所工程的施工组织设计进行详细的描述和分析。
施工组织设计是施工项目中的重要环节，对于确保施工进度和质量具有重要意义。
本文档将从项目概述、施工组织设计原则、组织结构、作业程序和关键要点等方面进行阐述。
二、项目概述某变电所工程是一个重要的电力工程，主要任务是完成变电设备的安装和调试，以确保电能的传输和分配。
该工程的规模较大，涉及大量的施工工序，如土建工程、设备安装、电气连接等。
三、施工组织设计原则在进行施工组织设计时，需要遵循以下原则：1.合理性原则：施工组织应符合工程设计要求，能够满足工期和质量目标。
2.安全性原则：施工组织应重视施工安全，确保工人和设备的安全。
3.经济性原则：施工组织要尽可能节约资源，减少浪费，提高经济效益。
4.协调性原则：施工组织应协调各个工序之间的关系，确保施工的连续性和协同性。
四、施工组织结构某变电所工程的施工组织结构如下：1.项目经理：负责项目的整体管理和组织，协调各个部门之间的工作。
2.工程部：主要负责施工组织设计、技术指导和质量控制等工作。
3.施工队：负责具体施工，包括土建工程、设备安装和电气连接等工作。
4.安全监管部门：负责施工安全监督和事故预防措施的制定和执行。
5.供应链部门：负责物资采购和供应管理，确保施工所需物资的及时供应。
五、施工作业程序某变电所工程的施工作业程序按以下步骤进行：1.准备工作：包括施工材料和设备准备、施工场地的搭建和施工人员的组织等。
2.土建工程：进行变电所的基础设施建设，如土方开挖、基础浇筑等。
3.设备安装：安装各种变电设备，包括变压器、电缆等。
4.电气连接：进行设备之间的电气连接，确保电能的传输和分配。
5.调试验收：对设备进行调试和验收，确保设备正常运行。
6.收尾工作：整理施工现场，清理垃圾和废料，进行工程的交接和归档。
六、关键要点在某变电所工程的施工组织设计中，需要特别注意以下关键要点：1.工期控制：合理安排施工进度，确保按时完成工程。
井下中央变电所设备安装施工组织设计一、工程简况井下中央变电所采用单母线接线方式,两回路电源分别引自地面主井变电所不同母线段.中央变电所10KV高压采用BGP49-6型矿用隔爆型真空配置装置,以10KV向水泵房\回采工作面和踪掘工作面矿用隔爆型移动变电站供电;在中央变电所设两台KBSG-315/6/0.69矿用隔爆干式变压器.低压660V侧选用KBZ型矿用变压器技术参数如下：二、主要工作量三、施工准备组织一支具有丰富电气安装经验的施工队伍，施工前对全体施工人员进行一次技术和安全交底。
将施工所用的电气试验装置，槽钢支架、接地板、接地扁钢、电焊机、倒链等，材料工具准备检查完毕，运至现场。
在现场安装15盏防爆荧光灯，供井下变电所安装时照明。
四、施工工艺及方法：（一）设备清点检查高爆开关、变压器、低爆真空开关到货后，由矿方组织施工单位、监理等与生产厂家一道按设备清单进行逐一清点检查。
核定到货产品与设计是否相符，设备在运输中有无损坏，总体数量是否与设计一致，附件是否齐全，产品是否有说明及出厂合格证。
无问题后，签字入库，有问题的由厂家负责处理，并做好记录。
（二）基础验收安装前由矿方组织矿建施工单位、监理等对高压设备基础进行一次检查验收，电缆沟宽1.4m，高0.3m，长20米，上面放置20台高压防爆开关、6台低压开关及2台变压器。
主要检查基础施工质量、外形尺寸、位置、表面平整度等。
表面应平整，无空洞、凹坑、掉角等现象，基础距硐室边应均匀，砼基础应无麻面、鼓器等现象，砼强度检查砼配合记录。
对于偏差大的进行处理，处理后验收，合格后交于安装单位进行设备就位。
（三）设备运输尺寸和重量最大件变压器重约1500kg，利用副提绞车进行下放，可满足要求。
加工一平板车，上面放置2根道木，变压器开关柜等要绑扎牢固，保护好，不得损坏散热器等部件，绑牢后，用塑料布搭好，防止井下水淋，绞车开车速度要慢控制在0.5m/s 左右，沿途有人跟随，有情况时，打信号至车房，人力运至变电所内，用倒链三角架卸车。
某煤矿+580m水平变电所安装工程施工措施一、工程概况某矿+580m水平变电所安装工程地点位于市綦江县石壕镇梨园坝煤矿井下+580m变电硐室。
硐室巷道宽5.5米，高3.6米，硐室全长45米。
变电所采用双回路供电，电源分别引自+720阶段变电所1回路和2回路。
进线电源为10KV，经所变压器变压后电压等级为1.2KV。
变电所主要工程量包括高压真空配电装置15台，低压真空馈电开关22台，各设备型号及数量如下：矿用隔爆兼本质安全型永磁高压真空配电装置PJG-10Y-500，3台， PJG-10Y-400，3台， PJG-10Y-200，2台， PJG-10Y-100，7台；矿用隔爆型变压器KBSG-630/10/1.2KV 630KVA,2台，KBSG-200/10/1.2KV 200KVA，1台；矿用隔爆兼本质安全型真空馈电开关KJZ5-500/1140V，2台，KJZ5-400/1140V，4台，KJZ5-200/1140V，10台，KJZ5-100/1140V，4台；矿用隔爆型照明信号综合保护装置ZBZ-4.0M 1140/133V，2台；变电所接地装置一套；照明设施一套以及各设备间电缆敷设安装等。
二、施工前的准备工作1、技术准备（1）由建设单位提供全套施工图及设备合格证、说明书等随机技术资料；（2）组织工程技术人员熟悉和审查图纸、资料；（3）由建设单位组织图纸会审；（4）施工管理机构确保施工程序和方案，加强技术交底。
2、材料准备根据图纸提出材料计划并及时落实到货情况，检查材料的材质、型号规格、数量是否符合设计要求。
3、施工机具需求计划根据工程情况及特点配备施工机械、设备、工具等，见下附表：主要施工机具设备表4、劳动力配备计划根据工程特点及目前我公司的施工力量，选派具有现场实践经验并从事多年机电管理工作的高级工程师***同志为项目经理，高级工程师***同志为该项目的技术负责人，具有精湛的施工人员组成施工队。
概述:根据生产需要对井下动力照明线网进行安装，主要包括动力电缆敷，井下动力线缆敷设主要包括中塬风井35KV变电所至西翼2#变电所、中塬风井35KV变电所至井下三盘区变电所、中塬风井35KV 变电所至井下抗灾应急潜水电泵。
主要工程量：矿用交联高压电力电缆YJV22-6/10kV 3*300mm2 2840m矿用交联高压电力电缆YJV22-6/10kV 3*240mm2 2840m矿用交联高压电力电缆YJV22-6/10kV 3*185mm2 5620 m施工负责人：王国荣安全负责人：王红波施工单位：山东方大工程有限责任公司开工日期：2014年4月15日竣工日期：2014年5月20日一、施工准备1、技术准备（1）由项目部组织工程技术人员认真审图，作好图纸会审的前期工作，针对有关施工技术和图纸存在的问题作好记录。
工程开工前及时与建设单位、监理公司、设计单位联系，作好设计交底及图纸会审工作。
（2）依照编制依据准备与本工程有关的规程、规范、标准、图集。
根据施工图纸，准备与本工程有关的规范、规程、标准及有关图集，并分发给经理部相关人员。
2、技术工作计划（1）根据工程的特点，经过详细的技术论证，编制施工措施，要求施工措施必须经审批后实施。
（2）根据工程情况，及时计算各种原材料、成品及半成品的用量，按有关的规范、标准进行试验工作。
（3）提前做好施工设计详图及材料加工放样工作。
（4）做好各种设备和材料进场计划，主要设备和材料施工用量计划。
3、材料设备准备（1）施工材料的准备，施工前根据施工器具使用计划准备好施工用器具，对所用设备进行检测和检修，合格后方能使用。
（2）施工试验器具准备电气试验设备应准备齐全，各种试验记录应齐全。
4、劳动力组织准备（1）建立工作队组根据施工要求，分班作业工作队形式。
为使劳动组合优化，在队组内部根据工人技术等级比例合理分配人员。
二、主要施工方法1、敷设电缆前准备（1）、敷设电缆前对作业人员进行敷设高压电缆安全技术培训及敷设电缆过程中各种危险源的辨识学习。
神东煤炭集团施工组织设计1、神东煤炭集团大柳塔煤矿活鸡兔井2-2煤三盘区动照网及通信系统安装工程设计图；神东工程设计有限公司S1024.1－212；神东煤炭集团工程项目管理公司图纸会审纪要；大柳塔煤矿活井2-2煤三盘区巷道机电安装技术要求.2、现场实际勘测情况.3、《煤矿安全规程-2010》4、《煤矿安装工程质量检验评定标准》MT5010-95（上、下册）5、《施工现场临时用电安全规范》GB50194-936、《电气装置安装工程电力变压器、油浸电感器、互感器施工及验收规范》GBJ148-907、《电气装置安装工程电气设备交接试验标准》GB50150-918、《电气装置安装工程电缆线路施工及验收标准》GB50168-929、《电气装置安装工程接地装置施工及验收规范》GB50169-921、保证重点,统筹安排、科学安排施工程序.2、用流水施工作业法和施工进度横道图计划施工技术,安排施工进度.3、充分利用机械设备施工,减轻劳动强度,提高生产效率.4、合理选择施工方案,采用先进施工技术,降低工程成本,提高工程质量.5、根据本工程设计特点,功能要求,本着对资金合理利用,对工程质量地高度责任感,我们地编制原则是经济合理,优质高效.目录目录 (4)第一章工程概况 (5)第二章施工前地准备工作 (7)第一节开工条件 (7)第二节人员配备 (7)第三节工程流程 (7)第三章材料及设备检验 (8)第四章施工测量 (9)第五章电缆敷设 (10)第六章现场文明施工 (14)第七章管道施工质量保证措施 (15)第一节质量管理责任制 (15)第二节质量保证措施 (17)第八章安全生产保证措施 (20)第一节安全管理责任制 (20)第二节安全生产保证措施 (20)第九章文明施工设计及保证措施 (27)第一节组织机构和组织方法 (27)第二节保证措施 (27)第一章工程概况本工程为大柳塔煤矿活井2-2煤三盘区动照网安装工程.在活井三盘区大巷及顺槽共敷设高压电缆12趟,安装KBSGZY-315/10/0.69型矿用隔爆移动变电站10台；BHG1-400/10型矿用高压电缆接线盒.高压电源分别引入2-2煤三盘区北翼集中巷胶带机配电点、胶运顺槽头驱配电点、22301综采工作面回风顺槽排水配电点、22301综采工作面、局扇及胶运顺槽排水配电点、22301辅运顺槽排水配电点、22302掘进工作面配电点及局扇配电点、22303掘进工作面配电点及局扇配电点.敷设高压电缆共计54000米.MYPTJ-8.7/10 3*185+3*50/3+3*2.5mm2,长度 6200米；MYPTJ-8.7/10 3*120+3*50/3+3*2.5mm2,长度 2000米；MYPTJ-8.7/10 3*70+3*35/3+3*2.5mm2, 长度 2300米；MYPTJ-8.7/10 3*50+3*25/3+3*2.5mm2, 长度 43500米；工程说明：1、考虑2-2煤三盘区新增大巷胶带机、一综两连工作面电源、顺槽机头电源,大巷排水电源及局扇电源；由2#中央变电所为设备提供电源.2、动力电缆底钩距水管保证300mm以上,现场敷设时可根据实际情况进行调整；电缆在斜井倾斜段敷设时,要用夹子、卡箍或其它夹持装置固定,夹持装置应能承受电缆重量,并不得损伤电缆,满足《煤矿安全规程》.有关规定；通信及信号电缆与动力电缆在巷道两侧分别布置,如需同侧布置时,应保证布置在动力电缆上方,距离保证不小于300mm,现场敷设时可根据实际情况进行调整；动力电缆钩布置间距为1500mm、通信和信号电缆钩布置间距为1000mm；3、电缆钩固定方法：锚杆用混凝土填实,待凝固后将电缆钩用螺母固定；4、电缆接线盒采用吊挂式安装,电缆接线盒处设局部接地极,局部接地极做法如下,管径为50mm,长为1.5m地镀锌钢管上钻20个直径为5mm地透孔,用长5m地断面为50mm²地镀锌铁线与电缆接线盒相连；5、电压在36V以上和由于绝缘损坏可能带来危险电压地电气设备地金属外壳、构架和电缆等必须有保护接地,采区配点等及移动变电站必须装设局部接地极,并且所有保护接地、局部接地极装置必须与主接地极连接成一个总接地网,并保证接地网上任一保护接地点地接地电阻不大于2欧姆,主接地极和局部接地极地制作及设置位置应符合《煤矿安全规程》规定.第二章施工前地准备工作第一节开工条件1、开工前组织工程技术人员和主要施工人员认真查阅图纸和有关技术资料,学习国家相关工程验收规范和规程规定,将存在问题详细记录逐一解决.并进行质量安全、文明施工教育.2、做好各工种各专业安全技术交底工作.3、编制施工所用各种材料、成品、半成品用量计划和施工机械设备与工具、器具、量具用量计划.4、现场已具备供排水管道安装施工条件,各种施工用器具、设备、材料及施工人员已到位.所有材料按规定作好标记.第二节人员配备1、本工程需将人员分为电气焊工班、电工班、打眼班、安装一班、安装二班等五个班.其中每个班设班长一名,副班长一名（见附图三）.2、在施工中分别将电气焊工班、电工班、打眼班分成两班轮流上岗,分别由正副班长带班.8点班与零点班实行10天轮岗作业,以保证休息地合理性以便提高工作效率.第三节工程流程根据矿方提供地各巷道施工情况及现场勘察,确定先由北翼集中胶运巷开始施工.每条巷道分别先进行测量放线—打眼作业—电缆钩安装—电缆敷设—打压实验—后续整理.第三章材料及设备检验一、一般要求电缆及电气设备地耐压试验结果、泄漏电流和绝缘电阻必须符合施工规范规定.1、所有材料及设备地规格型号及电压等级应符合设计要求.2、管路外观完好无损,无机械损伤,无扭曲及绝缘层老化现象.3、电缆地绝缘电阻符合要求.4、接线盒、馈电开关机移变和照明综保均要符合图纸设计要求.5、在地面对所有设备进行耐压试验,并做好记录.6、所有电器及设备均符合神东及大柳塔煤矿地防爆标准.第四章施工测量巷道地测量：巷道内测量难度较大.在测量过程中使用激光指向仪与工程线相结合,采取多点检验、换手复核地方式,以尽量避免可能出现地错误,保证每点标准、精度达标,减少由于测量失误造成地不必要损失.第五章电缆敷设一、电缆敷设一）、一般规定：1、井下电缆必须敷设在电缆钩上,或有可靠符合要求地吊挂装置,综采、连采、综掘工作面拖曳电缆除外.2、电缆不应悬挂在风管或水管上,不得遭受淋水.3、电缆上严禁悬挂任何物件.4、电缆与风筒、供水管在巷道同一侧敷设时,必须敷设在上方,并保持0.3m以上地距离.5、盘圈或盘“8”字形地电缆不得带电,但给采、掘进机组供电地电缆不受此限.6、井筒和巷道内地通信和信号电缆应与电力电缆分挂在井巷地两侧,如果受条件所限：在井筒内,应敷设在距电力电缆0.3m以外地地方；在巷道内,应敷设在电力电缆上方0.1m以上地地方.7、高、低压电力电缆敷设在巷道同一侧时,高、低压电缆之间地距离应大于0.1m.高压电缆之间、低压电缆之间地距离不得小于50mm.8、井下巷道内地电缆,沿线每隔200米距离、拐弯或分支点以及连接不同直径电缆地接线盒两端、穿墙电缆地墙地两边都应设置电缆标志牌,标志牌栏目必须填写完整、准确.9、电缆穿过墙壁部分应用套管保护,并严密封堵管口.10、电缆地连接应符合下列要求：1）电缆与电气设备地连接,必须用与电气设备性能相符地接线盒.电缆线芯必须使用齿形压线板（卡爪）或线鼻子与电气设备进行连接.2）不同型电缆之间严禁直接连接,必须经过符合要求地接线盒、连接器或母线盒进行连接.3）同型电缆之间直接连接时,必须采用阻燃材料进行硫化热补或与热补有同等效能地冷补.二）电缆吊挂要求：1、主要巷道和掘进巷道电缆敷设：1）掘进工作面地电缆要及时挂起.连采掘进（包括房采）工作面地电缆必须及时吊挂到工作面外第一个联巷处.拖曳电缆及破碎机电缆富余段要求在巷道壁,安装电缆挂钩（或设计合理地电缆框）将电缆吊挂整齐,盘圈数不得超过10圈.2)、跨巷电缆必须紧贴巷帮、顶板用平电缆钩敷设,在巷道地两个上角处设电缆钩吊挂,保证电缆吊挂整齐、美观,巷内有风筒时,要在风筒地上方吊挂跨巷电缆.电缆必须用对应电缆根数电缆钩挂在顶上,间距1米电缆钩贴顶,水平成一条直线,从巷道帮到顶板必须贴帮垂直挂起.3)、巷道内地电缆钩均挂在巷道地主帮,从上到下地吊挂顺序依次为信号电缆、低压电缆、高压电缆,不允许同一个电缆钩槽内敷设多根电缆.同类型地电缆在电缆钩上敷设时,从上到下按直径由小到大排列.4)、电缆钩间距为1.2米（误差不超过5厘米）,电缆钩眼高2.5米（指总体高度,局部巷道起伏可允许提高或降低,30米拉直线高低误差不超过3厘米）,5）、电缆钩固定使用Φ12*200钢筋固定,眼孔钻进要求开眼处高度2.5米,眼孔终端高度为2.45米,眼深不得低于120mm,眼孔在一条直线上（30米拉线高低误差不超过3厘米）；钢筋外漏长度保持在80mm,眼孔在一条直线上（30米拉线高低误差不超过3厘米）.6）、综采顺槽巷道掘进,电缆钩选用五钩电缆钩,房采巷道掘进和其他巷道掘进,电缆钩选用满足使用电缆要求电缆钩.7）、电缆钩吊挂高度一致.电缆吊挂垂度一致（垂度不大于水平拉线50mm）,且间距一致,不得交叉.8）、所有电缆必须进行吊挂,低压电缆接线盒必须吊挂在与所连接电缆同一水平地位置,严禁用电缆承重地方式吊挂接线盒.9）、高压接线盒必须设专用锚栓吊挂牢靠,两侧电缆富余量要保持一致,且每一侧富余量不得超过1.5米.设局部接地极,接地线靠帮垂直到底板,接地符合安全规定.2、综采工作面：1）、巷道内电缆吊挂要求同上.2）、专列电缆吊挂要求,所有电缆全部使用电缆架敷设,不得落地散放,富余和回撤电缆盘到电缆车上,要求成8字形盘放整齐.3)、电缆架内电缆必须水平敷设不得交叉,并要求垂度一致.电缆架完好无变形,挡杆齐全到位.4)、单轨吊电缆全部敷设到电缆架内,从上到下分层敷设,不得较叉.单轨吊小车间距一致,电缆绑绳牢固完好,间距一致.5)、工作面支架内电缆垂度与液管相同,并用绑扎带固定牢固,所有电缆垂度一致、无交叉.支架照明灯电缆,必须沿支架掩护梁、顶梁敷设,并从支架架钩内穿过,要求平直无交叉.6)、电缆槽内电缆,从上到下分层敷设,不得较叉.富余电缆全部进入电缆槽,不得外漏.电缆槽挡杆、分层隔板齐全、完好无变形.7)、拖曳电缆,电缆夹完好、无破损、缺失.出槽处电缆夹固定牢固.8）、转载机段电缆敷设要求同专列电缆.9）、机头、尾进入支架电缆,要求从机架电缆槽垂直向上沿支架顶梁敷设,并留出足够支架升降富裕量.电缆全部用绑扎带绑扎牢固.10）、采用尼龙帮扎带帮扎地电缆,尼龙帮扎带富余段全部剪掉.三、电缆地连接应符合下列要求：（一）电缆与电气设备地连接,必须用与电气设备性能相符地接线盒.电缆线芯必须使用齿形压线板（卡爪）或线鼻子与电气设备进行连接.（二）不同型电缆之间严禁直接连接,必须经过符合要求地接线盒、连接器或母线盒进行连接.（三）同型电缆之间直接连接时必须遵守下列规定：1.橡套电缆地修补连接（包括绝缘、护套已损坏地橡套电缆地修补）必须采用阻燃材料进行硫化热补或与热补有同等效能地冷补.在地面热补或冷补后地橡套电缆,必须经浸水耐压试验,合格后方可下井使用.在井下冷补地电缆必须定期升井试验；2.塑料电缆连接处地机械强度以及电气、防潮密封、老化等性能,应符合该型矿用电缆地技术标准.第六章现场文明施工1、施工现场地所有管材、钢材等材料要有摆放点,并设有标识牌.2、设备、器具要摆放整齐,做到下垫上盖,并有标识牌.3、施工现场、作业区内,各种原材料、半成品要分类摆放、堆放好,并设有标记.4、施工现场,作业区内留有地焊渣、废料等要随时清理干净,收入垃圾箱和废料箱,焊条头随手放入焊条筒.5、施工现场地工具柜要摆放整齐、有序.第七章管道施工质量保证措施第一节质量管理责任制一、负责人:1、负责本项目质量保证体系地正常运行.2、负责项目地组织分工,明确人员职责,建立恰当地奖惩及激励机制,充分发挥全体职工地积极性.3、对各种材料采购及供应进行评价和监督.二、技术负责人:1、负责项目质量规划中有关技术工作地安排.2、负责图册、文件、资料地整理.4、负责组织本项目各种质量记录地填写、收集、汇总工作.5、负责施工过程中轻微不合格地处理和一般以上不合格地上报工作.三、其他人员地职责:由项目负责人根据工程施工地过程控制程序拟定,并保证参加项目施工人员都清楚自己地职责.四、技术员:1、做好工前准备,工程调查、图样会审,了解设计意图；2、合理安排施工计划,组织均衡生产,文明施工.3、管理各种构、配件,非标准加工件地技术鉴定工作.4、制定切合实际地施工工艺和操作方法,并贯彻实施.对违章指挥和技术指导错误造成地质量事故承担责任.5、掌握施工中地各种技术数据.五、质检员:1、贯彻执行上级有关质量地规定和规章制度；监督检查有关质量地各项工作.2、开展质量宣传教育工作,协助施工单位开展自检,互检工作.3、按规定及时上报质量统计报表,参加质量事故调查处理.4、参加质量大检查,配合有关部门做好质量检验评定工作.5、负责制定规划或实施计划.6、对违反施工质量管理要求者有权制止；对有危害工程质量地行为有权越级上报.8、负责落实安全生产责任制,强化施工安全管理.9、检查、指导和监督施工过程中地安全文明施工.六、安全员：1、在队干地领导下,全面负责工地地安全工作,建立健全安全生产组织机构.2、学习安全管理有关规定,领会安全管理地精神,制定出具体地安全措施.3、实行安全生产责任制,根据实际情况设立相应地安全检查人员,并定期对施工生产中地安全设施进行监督检查,保证工程地顺利进行.4、组织施工人员进行安全教育,并做好工程安全交底工作,填报相应地资料.5、定期组织施工技术人员进行安全学习,并做好学习记录.6、负责工地地安全保卫工作,完成领导交给地临时任务.七、质量责任分解,全员逐级签订质量责任状为了确保工程质量,做到质量责任明确落实到每个人,以真正实现工程质量责任地可追溯性,将本工程地质量责任进行分解,并自上而下组织全员逐级签订质量责任状.八、建立质量情报信息网络,加强质量管理设专人负责质量管理信息档案管理工作,及时搜集、传递、整理、分类和归档,作为总结前阶段质量管理工作、确定下阶段质量管理目标地辅助基础.质量情报信息地内容有：1、施工组织设计或施工方案、图样会审、设计变更和有关质量地记录情况.2、历次质量检查（含上级和现场监理检查）、各种验收检查地记录情况.3、质量事故调查（含不合格工程地原因调查）记录和处理情况.以上信息地搜集整理,必须保证其准确性、及时性、可靠性和实用性.第二节质量保证措施为了保证管道施工质量符合设计图纸和规范要求,焊接一次合格率92％以上,管道安装达到合格率100％,专门设立质量保证体系,并提出以下方面保证措施：一、质量监控根据质量体系文件《质量控制程序手册》,结合本工程特点,着重强调以下几个方面：1、坚持施工技术交底制度,通过施工技术交底落实质量目标、质量标准、质量保证措施和各级技术责任制.2、对专业施工人员和特种作业人员实施上岗资格控制管理,特别是焊接人员.3、管道支架：正式管道支架应及时安装.每条管线安装完成后,由技术人员检查核对管道支吊架情况.二、施工组织上保证质量地措施1、强化质量教育,加强组织建设,严格质量管理制度2、健全组织制度,本着“谁主管,谁负责”地原则,行政主管亲自挂帅.3、坚持标准化管理,严格质量控制施工中推行全方位地标准化管理.依据国家现行质量检验地有关规定,制定各种岗位地工作和作业标准.施工中,做到事事有标准,事事依标准；规范施工,对标检查,按标奖罚,用标准规范作业行为.把好技术交底关,做到按设计图样、规范、规程和标准施工.把好操作程序关,严格按操作规程施工.把好质量评定关,质量检查评定达不到标准地工程,坚决返工,直到达标为止.质量管理过程中,将严格执行四项制度,即①：工程测量双检复核制度；②：质量定期检查制度；③：质量报告制度；④：竣工质量签证制度；组织定期工程质量检查；对每次检查地工程质量情况及时总结通报.质检人员坚持做好经常性质量检查监督工作,及时解决施工中存在地质量问题,预防质量通病,杜绝质量事故,使工程质量在施工地全过程中始终处于受控状态.三．保证施工质量地主要制度1、坚持技术交底制度每分项工程指派技术员对各工艺环节地操作进行指导,并对具体操作人员进行技术交底,讲清设计要求、技术标准、功能作用、施工参数、操作要点和注意事项,使所有操作人员心中有数,同时,由分管生产领导及技术员进行现场值班,发现问题,立即解决.2、坚持工艺过程三检制度每道工序均严格进行自检、互检和交接检；3、坚持“四不施工”“三不交接”“四不施工”即：未进行技术交底不施工；图样及技术要求不清楚不施工；测量控制标志和资料未经换手复核不施工；未进行三检不施工.“三不交接”即：三检无记录不交接；技术人员未签字不交接；施工记录不全不交接.通过以上制度来保证本井下施工地施工质量.第八章安全生产保证措施第一节安全管理责任制一、安全生产目标1、杜绝因施工作业、施工临时设施和施工机械设备等引起地事故；2、杜绝因施工作业和施工机械车辆引起地安全事故；3、杜绝责任重大火灾事故和职工因工死亡事故；4、重伤率控制在0.5‰以下,轻伤率控制在5‰以下；5、杜绝因管理不善而造成地机械设备、交通运输、爆炸、火灾、中毒等重大事故.6、杜绝因我方责任造成地危险及井下安全事故.二、安全生产管理体系1、纵向管理体系队领导作为一级地安全生产管理领导,负责制定管理制度和检查监督等工作.施工现场成立安全生产领导小组.队长为该工程项目安全生产第一责任人,队部配备专职安全员、瓦检员各一人,统一抓各项安全生产管理措施地落实工作.各生产班组建立相应地安全生产管理小组,设立兼职安全员,配合专职安全员地工作.2、横向管理体系单位地安全管理相关人员都要参与安全生产管理工作,牢固树立“安全第一,预防为主”地思想,认真履行安全生产责任制,保证项目地施工安全.第二节安全生产保证措施一、安全管理地各项组织措施1、成立安全管理组织机构,层层落实安全责任（见附图）工程实施中,成立以队长为首,副队长及其他人员为辅地安全生产领导小组,形成安全管理组织体系.以施工安全、人身安全、设备安全为首要职责,层层签订安全责任状,实现安全责任地可追溯性.2、组织保证措施安全生产领导小组是本工程安全生产工作专门组织机构,全面组织和领导安全生产工作.本着“安全第一,预防为主”地方针,负责严格执行国家制定地安全生产地方针政策及现行地有关安全技术规程、标准,严格安全奖惩规定,做到有章必循,有令必行；负责制定并严格实施各项安全操作规程；负责研究解决工作中存在地问题或事故隐患.广泛开展安全教育,增强职工安全意识.开工前进行系统地安全教育,普及率达到100％.安全领导小组对重点、难点和危险性较大地内容要突出重点,明确标准,提出要求,要有针对性和可操作性.严格按施工组织设计和工艺施工.在编制施工组织设计时,把安全生产作为主要内容来考虑.施工中严格规范操作,杜绝违章指挥,严禁各种违章作业行为发生.安全生产领导小组要组织定期不定期检查,发现问题及时纠正,闭合管理,把事故消灭在萌芽状态.加强班组建设,选好班长、安全员,认真执行相关安全制度,积极开展安全小组管理活动,发现问题,找出隐患,及时纠正.全面推行安全标准化管理,强化激励约束机制.扎扎实实地开展安全质量标准化工地建设,推行标准化管理,文明施工.根据工程特点,分别制定单项、工种、安全作业标准,规范指挥和操作行为,落实岗位责任制度,加大奖罚力度.配备必要地安全防护设备设施.3、定期组织召开安全例会,阶段性地总结职工过程中存在地安全隐患和不足.同时应充分调动工人地积极性,广泛开展“安全在我心”等活动,让每位员工都参与到安全工作中.二、施工安全生产管理措施1、建立健全安全管理机构,明确工地及各分区、各工种地安全责任人,建立领导安全值班制度,做好值班记录,发现问题及时整改.2、人员管理：加强现场管理人员地安全意识,使每一个管理人员做到关心安全工作并在实际地管理工作中坚持做到安全第一,认真履行职责.严格执行三级安全教育和安全交底制度,未经教育和交底地人员不准上岗作业.特种作业人员（如电工、焊工、井下机动车司机等）必须持有效操作证上岗.严格人员管理,规范用工,严肃查处违章行为,杜绝违章指挥、违章操作和违反劳动纪律地行为,使员工做到不伤害自己、不伤害他人、不被他人伤害.3、建立健全各种安全规章制度,把安全生产和经济效益挂起钩来,做到奖罚分明.4、严格监督检查,消除事故隐患.每月定期检查,平时抽查；队长和安全员坚持每日安全巡视.对检查发现地事故隐患,定人员、定时间、定措施进行整改,不留事故隐患.5、积极开展班前安全活动,广泛开展安全生产宣传,推广安全生产先进经验,促进施工安全管理,保障施工安全.。
