沪粤版2019-2020学年利辛五中九年级直零班物理第二次月考试卷

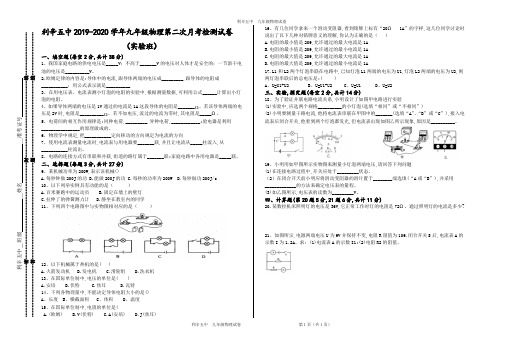

利辛五中 九年级物理试卷利辛五中 九年级物理试卷 第1页（共1页）利辛五中__班级______________姓名________________准考证号______________……………………………密……………………………………………………封…………………………………………线……………………… ……………………………答……………………………………………………题…………………………………………线………………………利辛五中2019-2020学年九年级物理第二次月考检测试卷（实验班）一、填空题(每空2分,共计38分)1、我国家庭电路的供电电压是_____V ；不高于_______V 的电压对人体才是安全的；一节新干电池的电压是__________V 。

2.欧姆定律的内容是:导体中的电流,跟导体两端的电压成_________,跟导体的电阻成___________；用公式表示就是__________3、在用电压表、电流表测小灯泡的电阻的实验中,根据测量数据,可利用公式______计算出小灯泡的电阻。

4、如果导体两端的电压是1V 通过的电流是1A 这段导体的电阻是_______Ω，若该导体两端的电压是2V 时,电阻是__________Ω，若不加电压,流过的电流为零时,其电阻是_____Ω。

5、电荷间的相互作用规律是:同种电荷,_________,异种电荷,____________;验电器是利用________________的原理做成的。

6、物理学中规定,把___________定向移动的方向规定为电流的方向7、使用电流表测量电流时,电流表与用电器要_______联,并且让电流从_____柱流入,从___________柱流出。

8、电路的连接方式有串联和并联,街道的路灯属于_______联;家庭电路中各用电器是_____联。

二、选择题(每题3分,共计27分)9、某机械功率为200W,表示该机械()A.每秒钟做200J 的功B.能做200J 的功C.每秒的功率为200WD.每秒做功200J/s 10、以下列举实例具有动能的是（ ） A.百米赛跑中的运动员 B.固定在墙上的壁灯 C.拉伸了的弹簧测力计 D.静坐在教室内的同学11、下列四个电路图中与实物图相对应的是（ ）12、以下机械属于热机的是( )A.火箭发动机B.发电机C.滑轮组D.洗衣机 13、在国际单位制中,电压的单位是( ) A.安培 B.伏特 C.焦耳 D.瓦特14、下列各物理量中,不能决定导体电阻大小的是() A 、长度 B 、横截面积 C 、体积 D 、温度 15、在国际单位制中,电阻的单位是(A.(欧姆)B.V(伏特)C.A(安培)D.J(焦耳)16、有几位同学拿来一个滑动变阻器,看到铭牌上标有“20Ω 1A ”的字样,这几位同学讨论时说出了以下几种对铭牌意义的理解,你认为正确的是（ ） A.电阻的最小值是209,允许通过的最大电流是1A B.电阻的最小值是209,允许通过的最小电流是1A C.电阻的最大值是209,允许通过的最大电流是1A D.电阻的最大值是209,允许通过的最小电流是1A17.L1和L2两个灯泡串联在电路中,已知灯泡L1两端的电压为U1,灯泡L2两端的电压为U2,则两灯泡串联后的总电压是:( )A 、U=U1+U2B 、U=U1-U2C 、U=U1D 、U=U2三、实验,探究题(每空2分,共计14分)18、为了验证并联电路电流关系,小明设计了如图甲电路进行实验(1)实验中,应选两个规格__________的小灯泡(选填“相同”或“不相同”) (2)小明要测量干路电流,他将电流表串联在甲图中的_______(选填“A ”、“B ”或“C ”),接入电流表后闭合开关,他看到两个灯泡都发光,但电流表出现如图乙所示现象,原因是__________。

九年级物理第一学期第二次月考一、填空题（每空2分，共24分）1.某同学采用电流表外接法测电阻，如图1所示，电压表的示数为12V，电流表的示数为0.12A，则被测电阻RX的测量值为Ω，若已知电流表的内阻RA=1Ω，电压表内阻RV=1000Ω，则被测电阻RX的真实值应为Ω。

2.某同学利用如图2所示的电路研究电流和电阻的关系实验中，他保持滑动变阻器滑片的位置不变，换用不同的定值电阻，使电阻成倍的变化，记下相应的电流值，分析实验数据，得出结论：R两端的电压不变时，R中的电流与R的电阻不成正比。

他得出错误结论的原因是3.如图3所示，在此电路的某些接线柱间去掉或接上一些导线，可使三盏灯分别成为串联或并联。

（1）成为串联最简单的方法：（2）成为并联最简单的方法：4.在图4所示的电路中，电源电压保持不变。

闭合开关S，当滑动变阻器R1的滑片P向右移动时，电流表A1的示数将（选填“变大”、“变小”、“不变”），若电流表A1示数的变化量为ΔI1，电流表A2示数的变化量为ΔI2，则ΔI1 ΔI2（选填>、<、=）。

5.如图5是用来提起货物的简单机械的组合装置，已知BO＝4AO。

若该装置的机械效率是80％，要吊起重为1000N的货物时，则拉力F与货物重G之比为。

6.把小车从高0.2m，长2m的斜面顶端滑至斜面底端，重力做功为100J，若用平行于斜面的拉力把小车从斜面底端匀速拉至顶端，车与斜面的摩擦力为车重的0.15倍，则斜面的机械效率为。

7.如图6所示，物体在水平面上做匀速直线运动，拉力F=60N，该装置的机械效率为70%，物体所受摩擦力的大小为 N。

8.如图7所示的电路中，电源电压保持不变，R1=10Ω，当闭合开关S，滑动变阻器的滑片P在中点时，电流表的示数为0.3A；当把P移至最右端时，电流表的示数为0.2A，则电源电压为 V，滑动变阻器的最大值为Ω。

二、选择题（每题3分，共21分）9.如图8所示的电路中，R是一只滑动变阻器，加在A、B；两端的电压不变，当滑动变阻器的滑片P向右端滑动时，两表的变化情况是A、电流表变小，电压表变大B、电流表变大，电压表变小C、电流表不变，电压表变大D、都不变10.如图9所示的电路中，电源电压保持不变，表○1、○2、○3是电流表或电压表，滑动变阻器R2的滑片P在中点，当开关S闭合后，三表均有示数，滑片向右移动，下列说法正确的是A、若电阻串联，○1、○3是电压表，则表○2示数变小B、若电阻串联，○1、○3是电压表，则表○2示数不变C、若电阻并联，○1、○3是电流表，则表○2示数变小D、若电阻并联，○1、○3是电流表，则表○2示数变大11.如图10所示，电压表的示数为6V，A1的示数为0.2A，A2的示数为0.6A，A3的示数为1.8A，下列判断不正确的是A、电源电压为6VB、R2的电阻是R1的3倍C、R3的电阻是R2的2倍D、通过R1的电流为1.8A12.如图11所示，两只电压表是相同的理想电表，它们的量程均为0～3V和0～15V，当开关S闭合后，发现两只电表的指针偏转的角度相同，则电路中的R1、R2的值可能是A、150Ω,200ΩB、300Ω,700ΩC、500Ω,125ΩD、700Ω,2800Ω13.如图12所示是一种游戏的场景，叫蹦极。

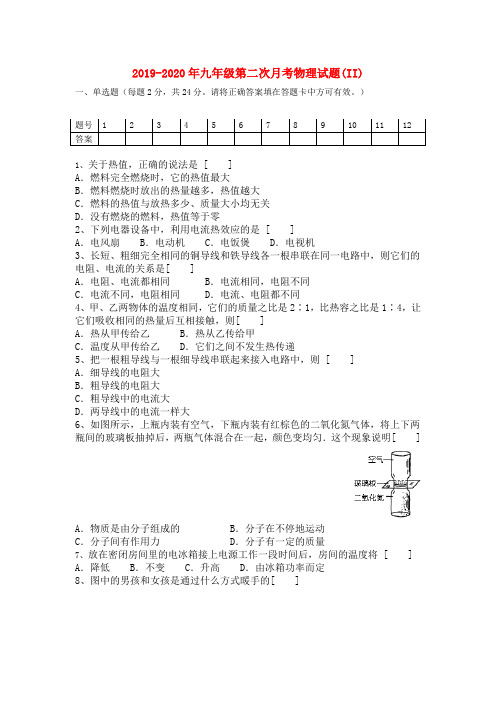

2019-2020年九年级第二次月考物理试题(II)一、单选题（每题2分，共24分。

请将正确答案填在答题卡中方可有效。

）1、关于热值，正确的说法是 [ ]A．燃料完全燃烧时，它的热值最大B．燃料燃烧时放出的热量越多，热值越大C．燃料的热值与放热多少、质量大小均无关D．没有燃烧的燃料，热值等于零2、下列电器设备中，利用电流热效应的是 [ ]A．电风扇B．电动机C．电饭煲D．电视机3、长短、粗细完全相同的铜导线和铁导线各一根串联在同一电路中，则它们的电阻、电流的关系是[ ]A．电阻、电流都相同 B．电流相同，电阻不同C．电流不同，电阻相同 D．电流、电阻都不同4、甲、乙两物体的温度相同，它们的质量之比是2∶1，比热容之比是1∶4，让它们吸收相同的热量后互相接触，则[ ]A．热从甲传给乙 B．热从乙传给甲C．温度从甲传给乙 D．它们之间不发生热传递5、把一根粗导线与一根细导线串联起来接入电路中，则 [ ]A．细导线的电阻大B．粗导线的电阻大C．粗导线中的电流大D．两导线中的电流一样大6、如图所示，上瓶内装有空气，下瓶内装有红棕色的二氧化氮气体，将上下两]瓶间的玻璃板抽掉后，两瓶气体混合在一起，颜色变均匀．这个现象说明[ ArrayA．物质是由分子组成的 B．分子在不停地运动C．分子间有作用力 D．分子有一定的质量7、放在密闭房间里的电冰箱接上电源工作一段时间后，房间的温度将 [ ] A．降低 B．不变 C．升高 D．由冰箱功率而定8、图中的男孩和女孩是通过什么方式暖手的[ ]A.他们都是通过热传递来暖手的B.他们都是通过做功来暖手的C.女孩通过热传递暖手，男孩通过做功来暖手D.女孩通过做功来暖手，男孩通过热传递来暖手9、如图所示的电路中，当开关S闭合后，电灯L1，L2正常发光，电流表和电压表均有示数，在某一时刻，两灯同时熄灭，电压表示数偏大，电流表示数几乎是零，则该电路此时的故障可能是[ ]A. L1发生短路 B. L2灯丝烧断 C. L1灯丝烧断 D. 电流表损坏10、如图所示的电路，要使灯L2发光，则应该[ ]A. 闭合S1B. 闭合S2、S3C. 闭合S1、S2D. 闭合S1、S311关于比热容，下列说法中正确的是[ ]A. 物质的质量越大，其比热容越大B. 物质的比热容与其吸收的热量有关C. 物质的比热容与其温度的改变有关D. 同种物质在同一状态时，比热容的大小与它吸收热量、温度的改变无关12某单缸四冲程汽油机工作时，每秒钟内燃气对活塞做功25次，则此汽油机的转速为[ ]A.3000 rad/minB. 1 500 rad/minC. 6000 rad/minD. 25 rad/min二、填空题（每空1分，共16分。

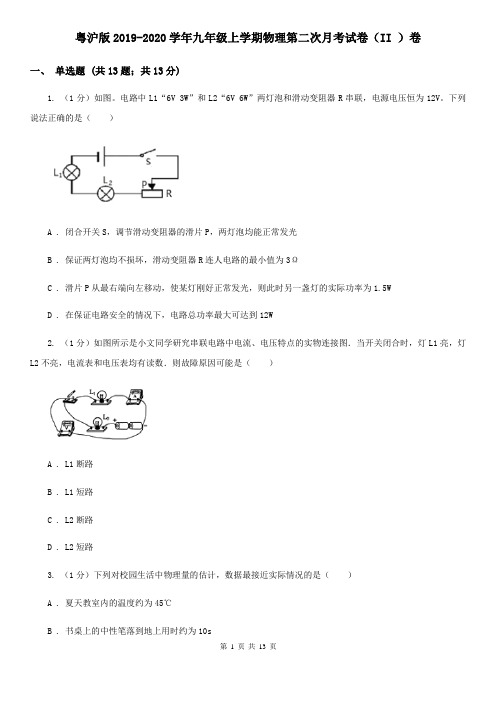

粤沪版2019-2020学年九年级上学期物理第二次月考试卷（II ）卷一、单选题 (共13题；共13分)1. （1分）如图。

电路中L1“6V 3W”和L2“6V 6W”两灯泡和滑动变阻器R串联，电源电压恒为12V。

下列说法正确的是（）A . 闭合开关S，调节滑动变阻器的滑片P，两灯泡均能正常发光B . 保证两灯泡均不损坏，滑动变阻器R连人电路的最小值为3ΩC . 滑片P从最右端向左移动，使某灯刚好正常发光，则此时另一盏灯的实际功率为1.5WD . 在保证电路安全的情况下，电路总功率最大可达到12W2. （1分）如图所示是小文同学研究串联电路中电流、电压特点的实物连接图．当开关闭合时，灯L1亮，灯L2不亮，电流表和电压表均有读数．则故障原因可能是（）A . L1断路B . L1短路C . L2断路D . L2短路3. （1分）下列对校园生活中物理量的估计，数据最接近实际情况的是（）A . 夏天教室内的温度约为45℃B . 书桌上的中性笔落到地上用时约为10sC . 书桌的高度约为80cmD . 教室内每盏日光灯的功率约为100W4. （1分）如图所示，电源电压不变，闭合开关S，当滑动变阻器滑片P向右移动时（）A . 电流表A1示数变小B . 电流表A2示数变大C . 电压表V示数不变D . 电压表V示数增大5. （1分）如图所示的电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向左移动过程中，下列说法正确的是（）A . 电流表的示数变大B . 电压表的示数变大C . 电压表与电流表示数的比值不变D . 电压表示数变小，电流表示数变小6. （1分）对于“探究电流跟电阻的关系”和“伏安法测量定值电阻”的这两个实验，下列说法不正确的是（）A . 它们都是采用控制变量的研究方法B . 它们的滑动变阻器在实验电路中的作用是不同的C . 前者多次测量的目的是分析多组数据，得出电流跟电阻的关系D . 后者多次测量的目的是取电阻的平均值，减小误差7. （1分）下列对家用电器正常工作时的电流估测合理的是（）A . 台灯———约为3 AB . 电视机———约为10 AC . 空调———约为5 mAD . 电饭锅———约为5 A8. （1分）如图所示，将两只额定电压相同的灯泡L1、L2串联在电路中，闭合开关S后，发现灯泡L1较亮，灯泡L2较暗，此现象说明（）A . 灯泡L1两端的电压小于灯泡L2两端的电压B . 灯泡L1的额定功率大于灯泡L2的额定功率C . 灯泡L1的阻值大于灯泡L2的阻值D . 通过灯泡L1的电流大于通过灯泡L2的电流9. （1分）如图所示的四种家用电器中，主要将电能转化为机械能的是（）A . 电饭锅B . 电熨斗C . 电风扇D . 电水壶10. （1分）一个标有“220V 40W”字样的灯泡接在电路中，今测得通过其中的电流为0.21A，据此可分析出该灯实际功率和灯泡亮度（）A . 实际电压未知，所以无法判断B . 小于40W，发光暗淡C . 等于40W，正常发光D . 大于40W，发光强烈11. （1分）如图所示的电路中，电源电压保持不变，R1是定值电阻。

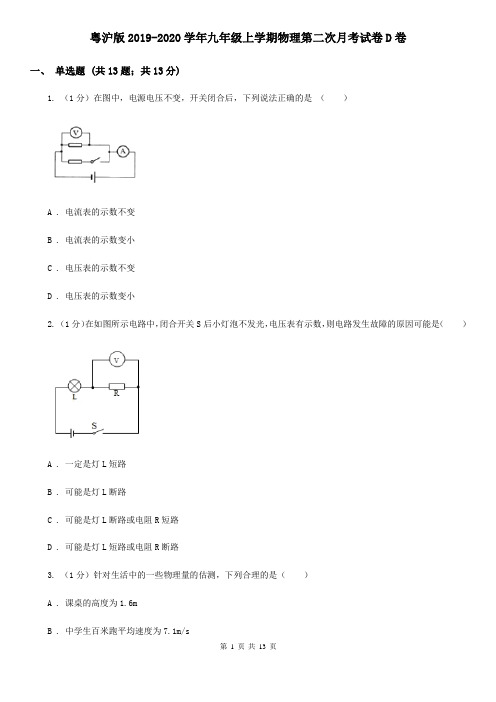

粤沪版2019-2020学年九年级上学期物理第二次月考试卷D卷一、单选题 (共13题；共13分)1. （1分）在图中，电源电压不变，开关闭合后，下列说法正确的是（）A . 电流表的示数不变B . 电流表的示数变小C . 电压表的示数不变D . 电压表的示数变小2. （1分）在如图所示电路中，闭合开关S后小灯泡不发光，电压表有示数，则电路发生故障的原因可能是（）A . 一定是灯L短路B . 可能是灯L断路C . 可能是灯L断路或电阻R短路D . 可能是灯L短路或电阻R断路3. （1分）针对生活中的一些物理量的估测，下列合理的是（）A . 课桌的高度为1.6mB . 中学生百米跑平均速度为7.1m/sC . 人体的体积为0.5m3D . 教室里的一盏灯管照明灯的功率为400W4. （1分）如何从外部检测植物含水量的变化呢？科学家用条状石墨烯制成的湿敏电阻Rx附着在叶片上，植物含水量变低，Rx变小，电表示数变小；植物含水量变高，Rx变大，电表示数变大，电源电压恒定，R0为定值电阻，下列电路图中符合要求的是（）A .B .C .D .5. （1分）具有防雾除露、化霜功能的汽车智能后视镜能保障行车安全，车主可通过旋钮开关实现功能切换。

图是模拟加热原理图，其中测试电源的电压为10V，四段电热丝电阻均为10Ω，防雾、除露、化霜所需加热功率依次增大。

下列说法正确的是（）A . 开关旋至“1”档，开启化霜功能B . 开启防雾功能，电路总电阻为5ΩC . 化霜与防雾电路的总功率之差为15WD . 从防雾到除露，电路总电流变化1A6. （1分）如图所示，在探究“一段电路中的电流与电阻关系”的实验中，当A、B两点间的电阻由5Ω更换为10Ω后，为了探究探究上述问题，应该采取的唯一操作是（）A . 保持变阻器滑片不动B . 增加电池个数C . 将变阻器滑片适当向左移动D . 将变阻器滑片适当向右移动7. （1分）为了让同学们养成关注生活的良好习惯，物理老师倡导同学们对身边一些常见的物理量进行估测，以下是他们交流的一些估测数据，你认为估测数据中不符合实际的是（）A . 两个普通鸡蛋重约为1NB . 中学生正常步行的速度约为1.1m/sC . 一元硬币的厚度约2.5cmD . 家里卧室用空调正常工作时的电流约为5A8. （1分）把一个1.5欧的电阻与一个用电器串联后接到电压是7伏的电源上，要想使用电器消耗的功率是8瓦，则这个电源供给用电器的电流可能是（）A . 2安B . 安C . 安D . 安9. （1分）在如图所示的电路中，电阻R1＞R2．当开关S闭合后，在相同时间内，下列说法中正确的是（）A . 电流通过R1、R2所做的功W1＞W2B . 电流通过R1、R2所做的功W1＜W2C . 电流通过R1、R2所做的功W1＝W2D . 无法比较10. （1分）如下图所示电路中，闭合开关，将滑动变阻器的滑片向上滑动时，观察到的现象是（）A . 灯泡变暗，电压表示数变大B . 灯泡变亮，电压表示数不变C . 电路消耗的总功率变小，电压表示数不变D . 电路消耗的总功率变大，电压表示数变大11. （1分）图所示的电路中，电源电压不变，R1和R2为定值电阻，为滑动变阻器，R1的阻值大于滑动变阻器的最大阻值，只闭合开关S，各电阻中均有电流通过，所有电表均有示数，下列说法正确的是（）A . 电表a是电流表；一个开关同时闭合，电源会短路B . 只闭合开关S，滑动变阻器的滑片向右移动，V1示数变小，V2示数变大C . 只闭合开关S，滑动变阻器的滑片向右移动，△U2大于△U1D . 先闭合开关S，再闭合开关S，滑动变阻器的滑片保持不动，大于12. （1分）如图所示的电路，电源电压恒为6V，L1标有“6V7.2W”的字样，L2标有“6V 3.6W”的字样，忽略温度对灯丝电阻的影响，下列说法正确的是（）A . 仅闭合S1、S3 ， L1亮、L2不亮B . 仅闭合S2、S3 ，电流表读数为0.6AC . 仅闭合S1、S2 ，电路消耗的总功率为10.8WD . 仅闭合S2 ，电路总电阻为15Ω13. （1分）如图所示，电源电压保持2V不变，小灯泡L标有“2.5V 0.2A”字样，小灯泡的阻值保持不变．闭合开关S1、S2 ，下列说法正确的是（）A . 电源工作时，将其他形式的能转化为电能B . 此时小灯泡L正常发光C . 若只断开开关S2 ，小灯泡L变得更亮D . 若开关S2由闭合变为断开，电流表的示数变小二、填空题 (共6题；共6分)14. （1分）巨磁电阻（GMR）效应是指某些材料的电阻在磁场中急剧减小的现象。

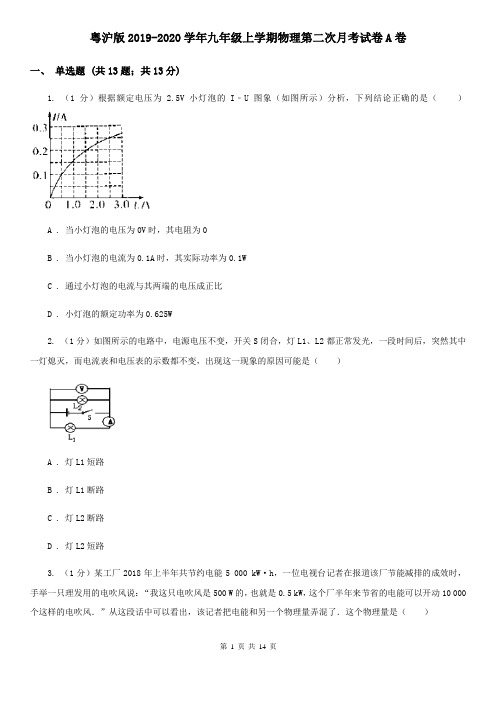

粤沪版2019-2020学年九年级上学期物理第二次月考试卷A卷一、单选题 (共13题；共13分)1. （1分）根据额定电压为2.5V小灯泡的I﹣U图象（如图所示）分析，下列结论正确的是（）A . 当小灯泡的电压为0V时，其电阻为0B . 当小灯泡的电流为0.1A时，其实际功率为0.1WC . 通过小灯泡的电流与其两端的电压成正比D . 小灯泡的额定功率为0.625W2. （1分）如图所示的电路中，电源电压不变，开关S闭合，灯L1、L2都正常发光，一段时间后，突然其中一灯熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是（）A . 灯L1短路B . 灯L1断路C . 灯L2断路D . 灯L2短路3. （1分）某工厂2018年上半年共节约电能5 000 kW·h，一位电视台记者在报道该厂节能减排的成效时，手举一只理发用的电吹风说：“我这只电吹风是500 W的，也就是0.5 kW，这个厂半年来节省的电能可以开动10 000个这样的电吹风．”从这段话中可以看出，该记者把电能和另一个物理量弄混了．这个物理量是（）A . 电流B . 电阻C . 电功D . 电功率4. （1分）在如图所示的电路中，电源电压保持不变，开关闭合后，滑动变阻器的滑片向右移动时，三个电表的示数变化情况是（）A . A的示数变小，V1的示数不变，V2的不数变小B . A的示数变大，V1的示数变大，V2的示数变小C . A的示数变小，V1的示数不变，V2的示数变大D . A的示数变大，V1的示数变小，V2的示数变大5. （1分）在如图所示的电路中，电源电压保持不变，R1为定值电阻，将滑动变阻器的滑片P向右滑动时，下列说法正确的是（）A . 电流表A的示数减小，电压表V1的示数增大B . 电流表A的示数增大，电压表V2的示数增大C . 电压表V1的示数与电流表A的示数比值变大D . 电压表V1的示数与电压表V2的示数之和不变6. （1分）有两个电路元件A和B，流过元件的电流与其两端电压的关系如图甲所示．把它们串联在电路中，如图乙所示，闭合开关S，这时电流表的示数为0.4A，则电源电压和元件B的电功率分别是（）A . 2.0V； 0.8WB . 2.5V；1.0WC . 4.5V； 1.0WD . 4.5V；1.8W7. （1分）下列有关物理量的估计，符合实际的是（）A . 你所在考场的声音约为70dBB . 洗澡水的适宜温度约60℃C . 25寸彩电正常工作的电流接近1AD . 你正常上楼的功率约为20W8. （1分）如图为一只“6V1.5W”小灯泡的电流随电压变化的关系图象．若把这样的三只灯泡串联起来，接在12V的电源两端，则此时每只灯泡的电阻和实际功率为（）A . 24Ω1.5WB . 20Ω1.5WC . 24Ω0.8WD . 20Ω0.8W9. （1分）下列现象中，属于电能转化为机械能的是（）A . 电流通过电炉发热B . 通电导体周围产生磁场C . 通电线圈在磁场中转动D . 电磁感应现象10. （1分）如图，甲图中的A、B分别为定值电阻R和小灯泡L的I﹣U朗像，现将L与R串联接入图乙所示的电路中，当电流表示数为0.2A时，电源电压和小灯泡L的电功率分别是（）A . 2V 0.4WB . 2.5V 0.5WC . 4.5V 0.9WD . 4.5 V 0.5W11. （1分）如图所示，灯泡L标有“3V3W”的字样，只闭合开关S，滑片P移到某一位置时，灯泡L正常发光，再闭合开关S1 ，下列说法中不正确的是（）A . 电压表示数减小，电流表示数也减小B . 小灯泡发光变暗C . 要使灯泡L正常发光，应向左适当移动滑片PD . 要使灯泡L正常发光，应向右适当移动滑片P12. （1分）如图所示，电源电压保持不变，R1是个定值电阻，R2是滑动变阻器，S2为单刀双掷开关，假设灯泡L的电阻不变，下列说法正确的是（）A . S1断开，S2掷到1，滑片P向左移动，电流表A示数变大B . S1断开，S2掷到1，滑片P向右移动，电压表V1和V2示数之和变大C . S2掷到2，S1由闭合到断开，电压表V2与电流表A示数之比变小D . S2掷到2，S1由闭合到断开，电流表A示数变小，灯泡L亮度不变13. （1分）如图所示，电源电压保持2V不变，小灯泡L标有“2.5V 0.2A”字样，小灯泡的阻值保持不变．闭合开关S1、S2 ，下列说法正确的是（）A . 电源工作时，将其他形式的能转化为电能B . 此时小灯泡L正常发光C . 若只断开开关S2 ，小灯泡L变得更亮D . 若开关S2由闭合变为断开，电流表的示数变小二、填空题 (共6题；共6分)14. （1分）已知灯L1的电阻大于灯L2的电阻，按图甲连接时，通过它们的电流大小是________的；按图乙连接时，通过它们的电流大小是________的。

2019-2020年九年级第二次月考物理试题（解析版）一、填空题（共6题，每空2分，共26分）1．如图所示的电路中，电源电压不变，R1为定值电阻，开关S闭合后，滑动变阻器滑片向左移动时，电流表的示数变大，电压表示数与电流表示数之比不变．（两空均选填“变大”、“变小”或“不变”）考点：欧姆定律的应用；滑动变阻器的使用．专题：应用题；动态预测题；欧姆定律．分析：（1）由电路图可知，电阻R1与滑动变阻器R2串联，电流表测电路电流；当P向左移动时，滑动变阻器接入电路的阻值变小，电路总电阻变小，电源电压不变，由欧姆定律可以判断电流表示数变化情况．（2）由电路图知，电流表测电路电流，电压表测电阻R1两端电压，由欧姆定律可以判断电压表与电流表示数之比如何变化．解答：2解：（1）当P向左移动时，滑动变阻器接入电路的阻值变小，电路总电阻R变小，电源电压U不变，由I=可知电路电流变大，电流表示数变大．（2）由电路图知，电流表测电路电流，电压表测电阻R1两端电压U1，由欧姆定律可知R1=，由于电阻R1不变，则电压表与电流表示数的比值不变．故答案为：变大；不变．点评：分析清楚电路结构，明确电压表与电流表所测的量，熟练应用欧姆定律是正确解题的关键．2．一段导体两端电压为10V，导体中的电流是2A，则此导体本身的电阻为 5 Ω；如果电压降为0V，导体的电阻等于 5 Ω（不考虑温度的影响）．考点：欧姆定律的应用；影响电阻大小的因素．分析：由欧姆定律可求得导体的电阻，由金属电阻的特点可知电压变化后的阻值．解答：解：由欧姆定律得：R==；因导体电阻与电压及电流无关，故电压为0V时，电阻仍为5Ω．故答案为：5，5．点评：本题考查欧姆定律的变形式，注意电阻为导体本身的性质，与导体两端的电压无关．3．如图为旋转式变阻器的结构图，a、b、c为变阻器的三个接线柱，d为旋钮触片．将该变阻器接入电路中调节灯泡的亮度，当顺时针旋转旋钮触片时，灯光变亮，则应连接接线柱bc （选填“a、b”、“b、c”或“a、c”）和灯泡串联后接入电路中．考点：滑动变阻器的使用．专题：应用题；电压和电阻．分析：滑动变阻器与灯泡串联，顺时针旋转旋片可以使灯泡亮度增加，则电流变大，电阻变小，连入电路的部分应该是b、c段．解答：解：顺时针旋转旋片时，灯泡变亮，原因是电流变大，电源电压不变，根据欧姆定律可知：电路中电阻变小，则应连接接线柱b、c与灯泡串联后接入电路．故答案为：bc；串；点评：本题体现了物理和生活的密切关系．能根据实际要求把滑动变阻器连入电路，来调节灯泡的亮度．4．如图所示的是插入式电阻箱的结构示意图．它的最大电阻值是15 Ω，图中A、B两个接线柱之间的电阻值是7 Ω．考点：变阻器．专题：图析法．分析：插入式电阻箱的原理：是利用铜塞插入或拔出改变连入电路中电阻丝的长度来变阻的，即把铜塞插进去，铜塞处的电阻丝就会短路，电流不从电阻丝走了，所以铜塞插进去的那部分电阻就消失了．解答：解：当5个铜塞都拔出时，此时5根电阻丝串联，总电阻最大，它们的总电阻R=5Ω+5Ω+2Ω+2Ω+1Ω=15Ω；当铜塞插入时，则该铜塞处的电阻丝就会短路，这部分电阻就会消失．由图可知，A、B两个接线柱之间的电阻是5Ω+2Ω=7Ω．故答案为 15，7．点评：滑动变阻器与电阻箱的比较：滑动变阻器不能表示出连入电路的电阻值，但它可以连续改变接入电路中电阻；电阻箱能表示出连入电路中的阻值大小，但阻值变化是不连续的，没有滑动变阻器变化准．5．小明用如图所示的电路来探究串联电路的电压关系．已知电源电压为6V，当开关S闭合后，发现两灯均不亮．他用电压表分别测a、c和a、b两点间的电压，发现两次电压表示数均为6V，由此判定灯L1（选填“L1”或“L2”）开路，用电压表测b、c两点间的电压，示数为0 V．考点：电流表、电压表在判断电路故障中的应用．专题：压轴题；推理法．分析：开关闭合时，发现两灯均不亮，说明电路有开路．用电压表测量a、b两点间的电压，示数均为6V，说明a、b两点到电源正负极的连接是连通的，由此判断L1灯开路；电压表接在b、c上，因L1开路，不能接在电源上，示数为0．解答：解：∵开关闭合两灯均不亮，∴电路中有开路，∵用电压表测量a、b两点间的电压，有示数，∴a、b两点到电源正负极的连接是连通的，灯L2没有开路，灯L1开路；把电压表接在b、c上，因L1开路，电路中无电流，不分压，不能接在电源上，示数为0．故答案为：L1，0．点评：本题考查了学生利用电压表判断电路故障的分析能力，平时做实验时试一试，多积累这方面的经验．6．某物理科技小组设计了汽车有害尾气排放检测电路，如甲图所示，R为气敏电阻，其阻值随有害尾气浓度β变化的曲线如图乙所示，R0为定值电阻，电源电压恒定不变．当有害尾气浓度β增大时，气敏电阻R的阻值将变小，电压表的示数将变小（选填“变大”、“变小”或“不变”），定值电阻R0作用是保护电路．考点：电路的动态分析．专题：电流和电路．分析：（1）由电路图可知，两电阻串联，电压表测气敏电阻两端的电压；根据乙图得出当有害尾气浓度变大时气敏电阻阻值的变化，根据串联电路分压的特点可知电压表示数的变化；（2）当电路中电流过大时，电路将被烧毁．解答：解：（1）由电路图可知，两电阻串联，电压表测气敏电阻两端的电压；由图乙可知，当有害尾气浓度变大时，气敏电阻的阻值将变小，电路的总电阻变小；由串联电路分压的特点可知，气敏电阻两端电压变小，即电压表的示数变小；（2）当气敏电阻太小时，如果电路中没有定值电阻，电路中的电流会很大，电路会被烧毁，因此定值电阻R0作用是保护电路．故答案为：变小；变小；保护电路．点评：本题考查了电阻的串联特点、欧姆定律的应用以及定值电阻的作用，关键是根据图象得出当有害尾气弄浓度变大时气敏电阻阻值的变化．二、选择题（每题3分，共21分）7．（3分）如图所示电路，当开关S闭合后，L1、L2均能发光，电流表、电压表均有示数．过一会儿，灯都不发光，电流表、电压表的示数均为零，可能发生的故障是（）8．（3分）（xx•乐山）如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R的滑片P向左移动，在此过程中（）9．（3分）某同学在探究通过导体的电流与其电压的关系时，将记录的实验数据通过整理作出了如图所示的图象，根据图象分析，下列说法错误的是（）10．（3分）（xx•达州）如图所示，电源电压保持不变，开关S闭合后，灯L1和L2都正常发光，一段时间后，一盏灯突然熄灭，而电压表和电流表示数都不变，则故障原因可能是（）11．（3分）（xx•东营）某同学设计了一个电子身高测量仪．下列四个电路中，R是定值电阻，R′是滑动变阻器，电源电压不变，滑片会随身高上下平移．能够实现身高越高，电压表示数越大的电路是（）．B．．．12．（3分）（xx•宜昌）从欧姆定律可以导出公式R=，下列说法正确的是（）13．（3分）（xx•綦江县）在物理实验中，对物理量进行多次测量，有的是为了通过多次测量提高精度，有的是为了通过多次测量寻找规律．下面四个实验中，哪个是通过多次测量提高精度（）三、解答题（共2小题，满分20分）14．（12分）（xx•辽阳）在用“伏安法测小灯泡电阻”的实验中，待测小灯泡额定电压为2.5V．①请用笔代替导线，将图甲所示的实验电路未连接部分连接好（连线不得交叉）．②在检查仪器时，发现电流表指针如图乙所示，则接下来的操作是对电流表进行调零．③故障排除后，闭合开关前，滑动变阻器滑片应滑到 A 端（填“A”或“B”）．同学们移动滑动变阻器的滑片，记录了多组小灯泡两端不同的电压及对应的通过小灯泡的电流值，并根据这些数据在坐标纸上给出了U﹣I图象（如图丙所示）．分析图象可知，小灯泡正常工作时灯丝电阻为10 Ω．④从图象还可以看出，小灯泡灯丝的电阻随电压的增大逐渐变大（选填“变大”或“变小”）．从物理学角度分析，造成这一现象的原因是电阻随灯丝温度的升高而增大．15．（8分）（xx•永州一模）在探究“电压一定时，电流跟电阻的关系”的实验中，设计电路如图甲所示．（1）连接电路前，开关必须断开．（2）请根据图甲电路图用笔画线代替导线将图乙所示实物连接成完整电路（导线不允许交叉）．（3）连接好电路，闭合开关，发现电流表没有示数，移动滑动变阻器的滑片，电压表示数始终接近电源电压．造成这一现象的原因可能是 CA．电流表坏了B．滑动变阻器短路C．电阻处接触不良D．电阻短路（4）排除故障进行实验，多次改变R的阻值，调节滑动变阻器，使电压示数保持不变，实验数据记录如下表．其中第5次实验电流表示数如图丙所示，其读数为0.12 A．（5）实验结果是：电压不变，导体中的电流与导体的电阻成反比．四、解答题（共3小题，满分23分）16．（7分）（xx•衡阳）如图所示电路中，电源电压不变，灯L标有“4V、0.5A”字样，定值电阻R的阻值为10Ω．闭合开关S，灯L正常发光．则（1）电流表的示数是多少？（2）电源电压是多大？17．（xx•广东）如图所示的电路，电源电压为6V且保持不变，滑动变阻器R 标有“50Ω，（6分）2A”字样．（l）将滑片P移到最右端，闭合S1，断开S2，求电流表的示数I1．（2）保持滑片P在最右端，闭合S1、S2，电流表示数I=5I1，求R2的阻值．（3）将滑片P移至某一位置，闭合S1、S2，电流表示数为0.68A，求此时滑动变阻器接入电路的阻值．18．（10分）（xx•枣庄）为了防止酒驾事故的出现，酒精测试仪已被广泛应用．交警使用的某型号酒精测试仪的工作原理如图所示．电源电压恒为8V，传感器电阻R2的电阻值随酒精气体浓度的增大而减小，当酒精气体的浓度为0时，R2的电阻为60Ω．使用前要通过调零旋扭（即滑动变阻器R1的滑片）对酒精测试仪进行调零，此时电压表的示数为6V．（1）电压表的示数为6V时，电流表的示数为多少？（2）电压表的示数为6V时，滑动变阻器R1的电阻值为多少？（3）调零后，R1的电阻保持不变．某驾驶员对着酒精测试仪吹气10s，若电流表的示数达到0.2A，表明驾驶员酒驾，此时电压表的示数为多少？考点：欧姆定律的应用；串联电路的电流规律；串联电路的电压规律．专题：计算题；压轴题；电路和欧姆定律．分析：由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流．（1）由题意可知，酒精气体的浓度为0时，R2的阻值和电压表的示数，根据欧姆定律和串联电路中的电流特点求出电路中的电流；（2）根据串联电路的电压特点求出滑动变阻器两端的电压，利用欧姆定律求出滑动变阻器R1的电阻值；（3）R1的电阻保持不变，根据欧姆定律求出电流表的示数达到0.2A时滑动变阻器两端的电压，利用串联电路的电压特点求出电压表的示数．解答：解：由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流．（1）当酒精气体的浓度为0时，R2的电阻为60Ω，此时电压表的示数为6V，∵串联电路中各处的电流相等，∴根据欧姆定律可得，电流表的示数：I===0.1A；（2）∵串联电路中总电压等于各分电压之和，∴此时R1两端的电压：U1=U﹣U2=8V﹣6V=2V，∴R1===20Ω；（3）调零后，R1的电阻保持不变，此时变阻器两端的电压：U1′=I′R1=0.2A×20Ω=4V，∴电压表的示数：U2′=U﹣U1′=8V﹣4V=4V．答：（1）电压表的示数为6V时，电流表的示数为0.1A；（2）电压表的示数为6V时，滑动变阻器R1的电阻值为20Ω；（3）调零后，电流表的示数达到0.2A时电压表的示数为4V．点评：本题考查了串联电路的特点和欧姆定律的应用，关键是注意“调零后，R1的电阻保持不变”．。

粤沪版2019-2020学年九年级上学期物理第二次月考试卷（I）卷一、单选题 (共13题；共13分)1. （1分）如图所示，当开关S断开和闭合时，电流表示数之比是1：4，则电阻R1和R2之比是（）A . 1：4B . 4：1C . 1：3D . 2：32. （1分）如图所示电路，开关闭合后，两灯都不亮，用一根导线连接a、b两点后，两灯仍不亮，再用这根导线连接b、c两点后，两灯还是不亮：仍然用这根导线连接b、d两点后，灯L1亮而灯L2不亮，假设故障是下列中的一个，那么故障可能是（）A . 灯 L1断路B . 灯 L1短路C . 灯 L2断路D . 开关的接线柱处断开3. （1分）下列四种电器中，正常工作时的功率可能是1500W的是（）A . 洗衣机B . 录音机C . 电视机D . 空调4. （1分）如图所示电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向右移动过程中（）A . 电压表V的示数不变B . 电流表A的示数变大C . 小灯泡的亮度变暗D . 电路的总功率变大5. （1分）如图所示，是一科技创新小组同学们设计的水位计工作原理图，绝缘浮子随水位的升降带动滑动变阻器R的金属滑杆P升降，通过电压表显示的数据来反应水位升降情况，水位最低时，滑杆P位于R的a端处，L 是一个指示灯，电路各部分接触良好，不计导线电阻，下列判断错误的是（）A . 当水位不变时，则电压表示数不变，指示灯不亮B . 当水位下降时，则电压表示数变小，指示灯变亮C . 当电压表示数变大，指示灯变暗，则表明水位上升D . 若将电压表改装成水位计，则电压表零刻度线处应该标为最低水位6. （1分）（2013•宿迁）下列描述物理量之间关系的图象中，正确的是（）A . 水的质量与体积关系B . 石子下落速度与时间的关系C . 晶体熔化温度与时间的关系D . 电压一定时电流与电阻的关系7. （1分）下列关于电流的说法中，正确的是（）A . 电荷只要运动就会形成电流B . 只有正电荷的定向移动才能形成电流C . 负电荷定向移动的方向与电流方向相反D . 电流从电源负极流经用电器流向正极8. （1分）在如图所示的两个电路中，电源电压恒定且相等，两个灯泡的规格相同。

2020-2021学年度第一学期九年级质量检测试卷（二）物理（沪粤版）注意事项：1.物理试卷共四大题23小题，满分70分。

考试时间共70分钟。

2.本试卷包括两部分，其中试题卷4页，答题卷2页。

请务必在答题卷上答题，在试题卷上答题是无效的。

3.本卷试题中g值均取10N/kg。

一、填空题（每空2分，共26分）1.如图所示，用丝绸摩擦过的两根玻璃棒，因失去电子而带上了__________电荷，手持其中一根玻璃棒靠近另一根被吊起的玻璃棒时，能观察到另一根玻璃棒远离的现象，说明了同种电荷__________。

2.如图所示的四幅图，甲、乙实验中与汽油机压缩冲程原理相同的是__________图所示的演示的实验；丙、丁两图中表示汽油机做功冲程的是__________图。

3.如图所示，在电路中要使电灯L1和L2并联，应闭合开关S1、S3，当闭合开关S1、S2，断开S3时，能发光的灯是__________。

4.小强按图甲所示的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针位置完全一样，如图乙所示，则电压表V2测量的是__________（选填“R1”、“R2”或“电源”）两端的电压，R1两端的电压为__________.5.一个成年人参加一次长跑，身体消耗的能量为1.32×107J，这些能量相当于完全燃烧1.1kg 的干木柴才能得到，则干木柴的热值为__________J/kg。

6.体育测试中，有一项跳绳项目，深受同学们喜爱。

若跳绳者的质量为60kg，跳绳者的重心高度随时间变化的情况如图所示。

根据所给条件可算出此跳绳者在跳绳时克服重力做功的平均功率为__________。

7.国产雪龙2号极地科考破冰船配备15000kW总动力，能以2-3节的航速在冰厚1.5米的条件下连续破冰航行。

2019年11月23日，雪龙2号完成了南极中山站附近的航道破冰任务。

若此次破冰所用功率为6000kW，向前破冰行驶速度是3.6km/h，则破冰船产生的向前推力大约是__________N。

粤沪版2019-2020学年九年级上学期物理第二次月考试卷B卷一、单选题 (共13题；共13分)1. （1分）在图所示的电路中，电源电压保持不变。

当电键S闭合后，若电键S2由断开到闭合，则（）A . 电压表V示数与电流表A示数的比值变大B . 电压表V示数与电流表A1示数的比值变大C . 电压表V示数与电流表A示数的比值变小D . 电压表V示数与电流表A1示数的比值变小2. （1分）如图所示的电路，当开关S闭合时，L1、L2都能发光，一会儿后，L1亮、L2熄灭，电流表示数变大，则电路故障原因可能是（）A . L1短路B . L2短路C . L1断路D . L2断路3. （1分）在国际单位制中，电功率的单位是（）A . 瓦特B . 焦耳C . 库仑D . 千瓦时4. （1分）用石墨烯制成的湿敏电阻，其阻值会随含水量的升高而增大。

图5是检测植物叶片含水量的电路，电源电压不变。
