热动力式蒸汽疏水阀-CS49H热动力式蒸汽疏水阀

热动力式蒸汽疏水阀-CS49H热动力式蒸汽疏水阀疏水阀>>蒸汽疏水阀>>热动力式蒸汽疏水阀产品名称: 热动力式蒸汽疏水阀产品型号: CS49H产品口径: DN15-100产品压力: 1.6-4.0Mpa产品材质: 铸钢、不锈钢、合金钢等生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。

阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、产品概括: 304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。

工作压力1.0Mpa-50.0Mpa。

工作温度:-196?-650?。

连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。

驱动方式:手动、气动、液动、电动。

产品详细信息CS49H热动力疏水阀产品介绍圆盘式蒸汽疏水阀是根据伯努力热动力原理，利用蒸汽和凝结水的热动力学不同的特性，引起动能和势能动静压变化。

使动作件阀片上下压差变化，启动阀片开启和关闭，从而达到阻汽排水目的。

热动力疏水阀特点体积小，重量轻，不受安装位置的限制。

全部材质均为不锈钢件，经久耐用，耐腐蚀。

在室外不怕冷冻，能耐水击，耐过热。

过冷度为 8 ? ，漏汽率小于实际排量 3% ，最大背压 50% 。

结构简单，安装维修方便。

热动力疏水阀工作原理疏水阀内有一个阀片，既是敏感件又是动作执行件。

当装置启动时，管道出现冷却凝结水，凝结水靠工作压力推开阀片，迅速排放。

当凝结水排放完毕，蒸汽进入疏水阀内，蒸汽的体积迅速扩大，蒸汽比凝结水的流速大，使阀片上下产生压差，阀片在蒸汽流速的吸力下迅速关闭。

当阀片关闭时，阀片受到两面压力，阀片下面的受力面积小于上面的受力面积，因疏水阀汽室里面的压力来源于蒸汽压力，所以阀片上面受力大于下面，阀片紧紧关闭。

当疏水阀汽室里面的蒸汽降温成凝结水，汽室里面的压力消失。

疏水阀原理和结构形式疏水阀在蒸汽加热系统中起到阻汽排水作用，选择合适的疏水阀，可使蒸汽加热设备达到最高工作效率。

要想达到最理想的效果，就要对各种类型疏水阀的工作性能、特点进行全面的了解。

疏水阀的品种很多，各有不同的性能。

选用疏水阀时，首先应选其特性能满足蒸汽加热设备的最佳运行，然后才考虑其他客观条件，这样选择你所需要的疏水阀才是正确和有效的。

疏水阀要能“识别”蒸汽和凝结水，才能起到阻汽排水作用。

“识别”蒸汽和凝结水基于三个原理：密度差、温度差和相变。

于是就根据三个原理制造出三种类型的疏水阀：分类为机械型、热静力型、热动力型。

. P4 S- b, O4 `! | 一、机械型疏水阀机械型也称浮子型，是利用凝结水与蒸汽的密度差，通过凝结水液位变化，使浮子升降带动阀瓣开启或关闭，达到阻汽排水目的。

机械型疏水阀的过冷度小，不受工作压力和温度变化的影响，有水即排，加热设备里不存水，能使加热设备达到最佳换热效率。

最大背压率为80%，工作质量高，是生产工艺加热设备最理想的疏水阀。

机械型疏水阀有自由浮球式、自由半浮球式、杠杆浮球式、倒吊桶式等: M; X/ `9 G5 O' J+ r9 i1 Y" L 1、自由浮球式疏水阀自由浮球式疏水阀的结构简单，内部只有一个活动部件精细研磨的不锈钢空心浮球，既是浮子又是启闭件，无易损零件，使用寿命很长，“HG”疏水阀内部带有Y 系列自动排空气装置，非常灵敏，能自动排空气，工作质量高。

设备刚启动工作时，管道内的空气经过Y 系列自动排空气装置排出，低温凝结水进入疏水阀内，凝结水的液位上升，浮球上升，阀门开启，凝结水迅速排出，蒸汽很快进入设备，设备迅速升温，Y 系列自动排空气装置的感温液体膨胀，自动排空气装置关闭。

疏水阀开始正常工作，浮球随凝结水液位升降，阻汽排水。

自由浮球式疏水阀的阀座总处于液位以下，形成水封，无蒸汽泄漏，节能效果好。

最小工作压力0.01Mpa，从0.01Mpa 至最高使用压力范围之内不受温度和工作压力波动的影响，连续排水。

进口疏水阀-施耐德疏水阀疏水阀的作用是能自动、间歇排出蒸汽管道及蒸汽设备系统中的冷凝水，并能防止蒸汽泄出。

常用的疏水阀有浮桶式、热动力式、自由浮球式、双金属片式、脉冲式、钟形浮子式等。

苏州施耐德疏水阀系列有：进口疏水阀，自由浮球式疏水阀CS41H,CS11H,(CS41-3NL立式)，ES钟形浮子式(倒吊桶式)疏水阀CS45H,CS15H，杠杆浮球式疏水阀GSB8,FT44H,FT43H,SUNA23H/26H，热动式(圆盘式)疏水阀CS49H/CS19H，可调双金属片式疏水阀CS47H,CS17H,(TB系列)，可调恒温疏水阀STC,STB，液体膨胀式疏水阀CS14H/F，高温高压圆盘式疏水阀HRF150,HR3，自由半浮球式蒸汽疏水阀CS15H-16C，热静力式BNF2LV21，法兰高压圆盘式KRF3，仪表疏水阀，981倒吊桶式疏水阀，浮球式疏水调节阀T47H-16C等。

阀门材质有：铸钢，碳钢，不锈钢，304，316，等。

阀门规格：DN15-DN1200。

压力：1.0-10.0Mpa，驱动方式可采用手动，电动，气动，齿轮传动等装置。

标准：国标GB，HB，美标API，ANSI，日标JIS，德标DIN。

，欢迎选购订购，德国（施耐德）Schneide阀门。

钟形浮子（倒吊桶）式蒸汽疏水阀用途：该阀适用于蒸汽主管、分气缸、干燥机、硫化机、热交换机、消毒器等。

ES5型最适用于食品、机械、医院、蒸汽设备、洗涤器、空调机、染色机等。

特点：1汽水分离可靠、即可间歇排水、以可连续排水，阀内处于水封状态，无蒸汽泄漏。

2背压率高（80%），可有效回收凝结水。

3阀内零部件全不锈钢，均安装在阀盖上，防腐蚀性强，维修方便。

技术参数：公称通径DN15~50mm 连接方式：螺纹、承插焊、法兰使用压力0.01~4.4Mpa 最高允许温度：350~425℃差压复阀钟形浮子式蒸汽疏水阀用途：ER型蒸汽疏水阀广泛用于石油、化工、纺织、印染、制药、食品等各种高中压蒸汽加热设备系统。

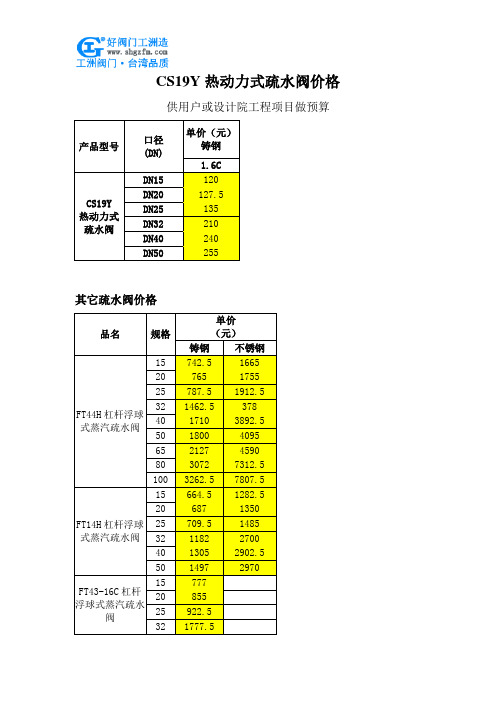

CS19Y热动力式疏水阀价格供用户或设计院工程项目做预算产品型号口径(DN)单价（元）铸钢1.6CCS19Y 热动力式疏水阀DN15 120 DN20 127.5 DN25 135 DN32 210 DN40 240 DN50 255其它疏水阀价格品名规格单价（元）铸钢不锈钢FT44H杠杆浮球式蒸汽疏水阀15 742.5 1665 20 765 1755 25 787.5 1912.5 32 1462.5 378 40 1710 3892.5 50 1800 4095 65 2127 4590 80 3072 7312.5 100 3262.5 7807.5FT14H杠杆浮球式蒸汽疏水阀15 664.5 1282.5 20 687 1350 25 709.5 1485 32 1182 2700 40 1305 2902.5 50 1497 2970FT43-16C杠杆浮球式蒸汽疏水阀15 777 20 855 25 922.5 32 1777.540 1912.5 50 2115GSB6-16C杠杆浮球式蒸汽疏水阀32 2970 40 2970 50 3150 65 3465 80 3600 100 3825GSB8-16C杠杆浮球式蒸汽疏水阀80 9450 100 10125 125 11250 150 13500FT46H-16C65 7650 80 8212.5 100 8662.5杠杆浮球式蒸汽疏水阀FT14HCFT13-16C 15 922.5 20 945 25 1035 32 1080 40 1462.5 50 1552.5S41H-50L 40 2014.5 50 2127 65 2362.5品名规格单价（元）铸钢不锈钢G3杠杆浮球式蒸汽疏水阀32 7087.5 40 7560 50 7797 65 8032.5 80 8269.5 100 8505GH3杠杆浮球式蒸汽疏水阀40 6615 50 7087.5 65 7324.5 80 7560CS69H-KRW疏水阀64KG 15 1294.5 1777.5 20 1327.5 1812 25 1542 2442 32 2677.5 4579.5 40 2925 4612.5 50 3319.5 5389.5CS69H-KRW疏水阀160KG 15 1462.5 2194.5 20 1497 2217 25 1620 4725 32 3072 4962 40 3229.5 4984.5 50 3522 5997CS16热静力膜盒式疏水阀压力16KG 15 259.5 517.5 20 282 540 25 292.5 574.5 32 405 900 40 427.5 912 50 472.5 1047CS46热静力膜盒式疏水阀压力16KG 15 337.5 877.5 20 360 912 25 394.5 1002 32 585 1327.5 40 630 1362 50 652.5 1609.5CS41H自由浮球式蒸汽疏水阀法兰15 664.5压力64KG 20 73225 754.532 90040 108050 1237.5CS11H丝口15 427.5 20 450 25 345品名规格单价（元）铸钢不锈钢CS41H热静力自由15 484.5浮球式蒸汽疏水阀法兰20 540 25B 652.5 25D 720 32 787.5 40 877.5 50D 945 50F 1440 65 1665 80 1845 100 2002.5CS11H热静力自由浮球式蒸汽疏水阀丝口15 517.5 20 540 25B 562.5 25D 765 32 810 40 900 50 945CS41H-16C-3NL立式自由浮球式蒸汽疏水阀法兰15 427.5 20 450 25 495 32 697.5 40 742.5 50 787.5CS19H-16C/25C/40C 热动力圆盘式蒸汽疏水阀15 124.5 20 135 25 147 32 259.5 40 270 50 292.5CS19W-16P/25P/41P 热动力圆盘式蒸汽疏水阀15 270 20 270 25 315 32 607.5 40 652.5 50 787.5CS19H热动力圆盘式蒸汽疏水阀(北京式）15 135 20 147 25 180 32 292.540 327 50 247.5品名规格单价（元）铸钢不锈钢CS41H自由浮球式蒸汽疏水阀法兰15 394.5 990 20 405 1012.5 25B 427.5 1192.5 25D 552 1687.5 32 607.5 1969.5 40 697.5 2295 50D 720 2487 50F 1327.5 3937.5 65 1417.5 4162.5 80 1665 4950 100 1732.5 7425 125 3127.5 7875 150 **** ****CS11H自由浮球式蒸汽疏水阀丝口15 315 900 20 337.5 922.5 25B 360 979.5 25D 495 1687.5 32 507 1732.5 40 607.5 2137.5 50 630 2182.5TD42热动力圆盘式蒸汽疏水阀15 237 0 20 247.5 0 25 259.5 00 0CS49H热动力圆盘式蒸汽疏水阀（Y型同价）15 180 540 20 202.5 619.5 25 214.5 697.5 32 292.5 922.5 40 337.5 990 50 360 1057.5 65 675 1800 80 720 2104.5 100 990 2227.5CS49H-16Z65 405 0 80 462 0 100 540 0CS49H热动力圆盘式蒸汽疏水阀(北京式）15 214.5 597 20 225 642 25 270 742.5 32 349.5 990 40 394.5 1069.5 50 427.5 1114.5品名规格单价（元）铸钢不锈钢882/982疏水阀15 664.5 20 675 25 709.5882F/992疏水阀15 687 20 720 25 742.5815/985疏水阀40 1845 50 1890 65 2014.5815F/995疏水阀50 2070 65 2182.5 80 2295916F/996疏水阀65 4219.5 80 4714.5 100 4950STC-16可调恒温式疏水阀15 337.5 967.5 20 360 967.5 25 382.5 1102.5 32 619.5 1642.5 40 642 1732.5 50 742.5 1980 65 990 2475 80 1867.5 4657.5 100 2295 5749.5STB可调恒温式疏水阀15 270 664.5 20 292.5 720 25 304.5 754.5 32 450 109240 472.5 1192.5 50 517.5 1372.5ST可调恒温式疏水阀15 237 664.5 20 270 687 25 304.5 777 32 327 900 40 394.5 1012.5 50 439.5 1159.5CS16L热静力膜盒式疏水阀15 270 20 292.5 25 315 32 337.5 40 360 50 382.5品名规格单价（元）铸钢不锈钢CS45H-16疏水阀15 382.5 1047 20 405 1069.5 25 439.5 1170 32 687 2037 40 709.5 2127 50 732 2362.5 65 967.5 2802CS15H-16疏水阀15 327 754.5 20 349.5 867 25 382.5 889.5 32 552 1519.5 40 585 1552.5 50 607.5 1564.5CS45H-300LB64C疏水阀15 619.5300LB 20 68725 73232 967.540 1024.550 1069.5ER116-16疏水阀15 889.5 3217.5 20 922.5 3217.525 979.5 3352.5 32 1002 3454.5 40 1024.5 3724.5 50 1137 4095ER105-16疏水阀15 732 2182.5 20 765 2205 25 787.5 2227.5 32 799.5 2430 40 822 2475 50 877.5 2700883F/993疏水阀20 1080 25 1102.5 32 1260 40 1305 50 1395883/983疏水阀25 979.5 32 990 40 1012.5880/881/980/981疏水阀15 405 20 427.5 25 450880F/881F/880/991疏水阀15 529.5 20 540 25 562.5品名规格单价（元）铸钢不锈钢CS14可调双金属疏水阀15 225 552 20 237 585 25 259.5 709.5 32 304.5 765 40 337.5 877.5 50 450 1125CS17H可调双金属疏水阀15 214.5 507 20 225 529.5 25 237 574.532 417 945 40 462 967.550 484.5 1092CS47HTB11F可调双金属疏水阀15 517.5 472.5 20 540 495 25 562.5 517.5 32 777 742.5 40 832.5 787.5 50 900 855TB5TB3TB11TB6可调双金属片疏水阀15 237 20 247.5 25 270 32 394.5 40 427.550 450TB5FTB3FTB11FTB7F 可调双金属片疏水阀15 304.5 20 327 25 337.5 32 517.5 40 540 50 562.5SF-1GFSF-2GFSF-3GF 可调双金属片疏水阀15 754.5 20 754.5 25 777 32 855 40 900 50 957SF-1SF-2SF-4可调双金属片疏水阀15 585 20 607.5 25 619.5 32 630 40 687 50 1429.5品名规格单价（元）铸钢不锈钢CS17不锈钢双金属温调式疏水阀15 507 20 529.5 25 574.5 32 0 40 0 50 0CS49H-KRF3疏水阀压力64KG 15 1744.5 2689.5 20 1800 2812.5 25 1867.5 2947.5 32 3567 5704.5 40 3589.5 5884.550 4084.5 6897CS49H-KRF3疏水阀压力160KG 15 1777.5 2689.5 20 1822.5 2812.5 25 2317.5 3072 32 3589.5 5884.5 40 3589.5 5907 50 4827 8932.5产品型号口径(DN)单价（元）铸钢单价（元）不锈钢1.6C/2.5C 1.6P/2.5PFTT44H杠杆浮球式蒸汽疏水阀DN15 495 1110 DN20 510 1170 DN25 525 1275 DN32 975 2520 DN40 1140 2595 DN50 1200 2730 DN65 1417.5 3060 DN80 2047.5 4875 DN100 2175 5205产品型号口径(DN) 单价（元）铸钢单价（元）不锈钢1.6C/2.5C 1.6P/2.5PFT14杠杆浮球式蒸汽疏水阀DN15 442.5 855 DN20 457.5 900 DN25 472.5 990 DN32 787.5 1800 DN40 870 1935 DN50 997.5 1980产品型号口径(DN) 单价（元）铸钢单价（元）不锈钢1.6C 1.6PCS41H自由浮球式蒸汽疏水阀DN15 262.5 660 DN20 270 675 DN25B 285 795 DN25D 367.5 1125 DN32 405 1312.5 DN40 465 1530 DN50D 480 1657.5DN50F 88526252775 DN65 945 2775 DN80 1110 3300 DN100 1155 4950 DN125 2085 5250 DN150 **** ****产品型号口径(DN)单价（元）铸钢单价（元）不锈钢1.6C 1.6PCS41F液体膨胀式疏水阀DN15 210 600 DN20 225 615 DN25B 240 652.5 DN25D 330 1125DN32 337.5 1155 DN40 405 1425 DN50 420 1455产品型号口径(DN)单价（元）SFT43H杠杆浮球式蒸汽疏水阀DN15 517.5 DN20 570 DN25 615 DN32 1185 DN40 1275 DN50 1410GSB6-16C杠杆浮球式蒸汽疏水阀DN32 1980 DN40 1980 DN50 2100DN65 2310 DN80 2400 DN100 2550GH5-16R杠杆浮球式蒸汽疏水阀DN32 4725 DN40 5040 DN50 5197.5 DN65 5355 DN80 5512.5 DN100 5670产品型号口径(DN)单价（元）铸钢单价（元）不锈钢1.6C 1.6PCS49HY型热动力圆DN15 142.5 397.5 DN20 150 427.5盘式蒸汽疏水阀DN25 165 495 DN32 240 772.5 DN40 262.5 840 DN50 300 990 DN65 480 1335 DN80 555 2310 DN100 660 2640 DN125 960 3120DN150 2520产品型号口径(DN)单价（元）铸钢单价（元）烙钼钥64C 64VCS49H 圆盘式蒸汽疏水阀DN15 300 495 DN20 330 510 DN25 472.5 810 DN32 525 945 DN40 675 1200 DN50 840 1620产品型号口径(DN)单价（元）铸钢单价（元）烙钼钥64C/100C 64V/100VHR3高温高压圆盘式DN15 1162.5 1792.5 DN20 1200 1875 DN25 1245 1965 DN32 2377.5 3802.5 DN40 2392.5 3922.5 DN50 2722.5 4597.5产品型号口径(DN)单价（元）铸钢单价（元）烙钼钥1.6C 1.6PCS16H膜盒式疏水阀DN15 172.5 345 DN20 187.5 360DN25 195 382.5 DN32 270 600 DN40 285 607.5 DN50 315 697.5产品型号口径(DN)单价（元）铸钢单价（元）烙钼钥64C/100C 64V/100V高温高压HRW 螺纹热动力圆盘式DN15 862.5 1185 DN20 885 1207.5 DN25 1027.5 1627.5 DN32 1785 3052.5 DN40 1950 3075 DN50 2212.5 3592.5产品型号口径(DN)单价（元）铸钢单价（元）烙钼钥1.6C 1.6PCS16H膜盒式疏水阀DN15 225 585 DN20 240 607.5 DN25 262.5 667.5 DN32 390 885 DN40 420 907.5 DN50 435 1072.5圆盘式疏水阀DN15 97.5DN20 112.5 DN25 127.5圆盘蒸汽疏水阀DN15 157.5 DN20 165 DN25 172.5产品型号口径(DN)单价（元）铸钢C881倒置筒式疏水阀DN15 270 DN20 285 DN25 300 DN15 352.5 DN20 360DN25 375882倒置筒式疏水阀DN15 442.5 DN20 450 DN25 472.5 DN15 457.5 DN20 480DN25 495885F倒置筒式疏水阀DN40 1230 DN50 1260 DN65 1342.5 DN50 1380 DN65 1455 DN80 1530 DN100 2812.5 DN125 3142.5 DN150 3300产品型号口径(DN)单价（元）铸钢883/983 883F/993883倒置桶式蒸汽疏水阀DN20 720 DN25 652.5 735 DN32 660 840 DN40 675 870DN50 930产品型号口径(DN)单价（元）铸钢单价（元）不锈钢C PER110,ER116钟形浮子倒吊桶式DN15 592.5 2145 DN20 615 2145 DN25 652.5 2235 DN32 667.5 2302.5DN40 682.5 2482.5DN50 757.5 2730ER105-16 DN15 487.5 1455 DN20 510 1470 DN25 525 1485 DN32 532.5 1620 DN40 547.5 1650 DN50 585 1800产品型号口径(DN)单价（元）铸钢单价（元）不锈钢1.6C 1.6PSTC-16 可调恒温式DN15 225 645 DN20 240 645 DN25 255 735 DN32 412.5 1095 DN40 427.5 1155DN50 495 1320DN65 660 1650 DN80 1245 3105 DN100 1530 3832.5产品型号口径(DN)单价（元）铸钢单价（元）不锈钢16C 16PSTB 可调恒温式DN15 180 442.5 DN20 195 480 DN25 202.5 502.5 DN32 300 727.5 DN40 315 795 DN50 345 915产品型号口径(DN)单价（元）铸钢单价（元）不锈钢16C 16PCS14F角式液体膨胀式疏水阀DN15 150 367.5 DN20 157.5 390 DN25 172.5 472.5 DN32 202.5 510 DN40 225 585 DN50 300 750产品型号口径(DN)单价（元）铸钢CTB11F 可调双金属片式DN15 202.5 DN20 217.5 DN25 225 DN32 345 DN40 360 DN50 375产品型号口径(DN)单价（元）铸钢CCS17不锈钢可调双金属片式DN15 157.5 DN20 165DN25 180产品型号口径(DN)单价（元）铸钢CBNFLV21R 热立式DN15 236.25DN20 247.5 DN25 270 DN32 393.75 DN40 427.5 DN50 450产品型号口径(DN)单价（元）铸钢CTB6可调双金属片式DN15 157.5 DN20 165 DN25 180 DN32 262.5 DN40 285 DN50 300CS41H 自由浮球式蒸汽疏水阀口径304不锈钢单价16 25-40 150Lb DN15 585 600 600 DN20 600 615 615 DN25B 675 690 690 DN25D 975 1005 1005 DN32 1125 1140 1140 DN40 1200 1215 1215DN50D 1275 1290 1290 DN50F 2467.5 2497.5 2490 DN65 2625 2655 2647.5 DN80 3135 3165 3157.5 DN100 3420 3705 3705 DN125 4987.5 4725 5272.5 DN150 **** ****.5 6487.5CS11H 自由浮球式蒸汽疏水阀DN15 540 DN20 555 DN25B 585 DN25D 1057.5 DN32 1057.5 DN40 1282.5 DN50 1312.5CS41H 自由浮球式蒸汽疏水阀口径铸钢单价16 25-40 150Lb DN15 210 217.5 225 DN20 225 232.5 240 DN25B 240 247.5 255 DN25D 345 360 360 DN32 360 367.5 375 DN40 375 382.5 390 DN50D 390 397.5 405 DN50F 825 855 855 DN65 825 930 922.5 DN80 975 1080 1072.5 DN100 1050 1260 1260 DN125 1425 2145 2145 DN150 **** **** 2670CS11H 自由浮球式蒸汽疏水阀DN15 195 DN20 195 DN25B 202.5 DN25D 315 DN32 315 DN40 345DN50 360CS41H 自由浮球式蒸汽疏水阀口径单价16 25-40 150Lb DN15 270 285 285 DN20 285 300 300 DN25B 300 315 315 DN25D 450 465 465 DN32 465 480 480 DN40 480 495 495 DN50D 495 510 510 DN50F 900 915 915 DN65 975 1080 1072.5 DN80 1125 1200 1192.5 DN100 1200 1395 1440 DN125 1725 2325 2325 DN150 **** **** 2850型号口径单价CS11H-16C 自动自由浮球式蒸汽疏水阀DN15 255 DN20 255 DN25B 270 DN25D 495 DN32 420 DN40 450DN50 465型号口径单价16C 16-25 40CS47H TB5FTB3F TB11FTB6F 可调双金DN15 172.5 210 DN20 180 225 DN25 187.5 232.5 DN32 315 345属片式DN40 330 360DN50 345 375CS41H自由浮球式蒸汽疏水阀口径单价16 25-40 150Lb DN15 270 285 285 DN20 285 300 300 DN25B 300 315 315 DN25D 450 465 465 DN32 465 480 480 DN40 480 495 495 DN50D 495 510 510 DN50F 900 915 915 DN65 975 1080 1072.5 DN80 1125 1200 1192.5 DN100 1200 1395 1440 DN125 1725 2325 2325 DN150 **** **** 2850CS41H-64C100C 自由浮球式蒸汽疏水阀PN64 PN100 DN15 420 480 DN20 465 600 DN25 480 675 DN32 495 750 DN40 570 870 DN50 682.5 945840型号口径304不锈钢单价16-25 40 150LbCS49HY型热动力圆盘式蒸汽疏水阀DN15 360 375 375 DN20 382.5 397.5 397.5 DN25 442.5 457.5 457.5 DN32 712.5 727.5 735 DN40 772.5 787.5 795 DN50 900 915 922.5DN65 1237.5 1260 1260 DN80 2137.5 2160 2160 DN100 2445 2662.5 2662.5 DN125 2887.5 3210 3210 DN150型号口径铸钢单价16-25 40 150LbCS49HY型热动力圆盘式蒸汽疏水阀DN15 135 150 150 DN20 142.5 157.5 157.5 DN25 157.5 172.5 172.5 DN32 232.5 247.5 255 DN40 247.5 262.5 270 DN50 285 300 307.5 DN65 457.5 480 480 DN80 532.5 555 555 DN100 637.5 787.5 787.5 DN125 915 1065 1065 DN150 **** **** 2550型号单价口径16C300LB 64C 64V 16-25 40 150LB不带保温盖CS49北京式热动力圆盘式蒸汽疏水阀DN15 127.5 135 135 270 285 465 DN20 135 142.5 142.5 285 300 480 DN25 142.5 150 150 330 450 772.5 DN32 217.5 232.5 232.5 420 495 900 DN40 232.5 247.5 247.5 495 645 1132.5 DN50 247.5 262.5 262.5 645 795 1545型号口径单价不带保温盖CS49北京式CS19H-16C DN15 75 DN20 82.5 DN25 90 DN32 150DN40 165 DN50 180型号口径单价16C16-25 40 64 150LBCS45H-16C ES8NF ES5F.SU5 吊桶式DN15 225 240 390 240 DN20 232.5 255 435 255 DN25 240 270 465 270 DN32 390 405 405 DN40 405 420 420 DN50 420 435 435 DN65 525 645 637.5型号口径单价16C16-25 40 64 150LBCS45H-16C ES8NF ES5F.SU5 吊桶式DN15 660 682.5 825 675 DN20 675 697.5 900 690 DN25 742.5 765 975 757.5 DN32 1290 1312.5 1312.5 DN40 1350 1372.5 1372.5 DN50 1500 1522.5 1522.5 DN65 1777.5 1807.5 1800型号口径单价单价16 64 16 64CS15H ES5NES8N 钟形浮子式倒吊桶式DN15 202.5 300 502.5 600 DN20 210 315 547.5 675 DN25 210 360 562.5 750 DN32 330 960DN40 345 982.5DN50 360 990型号口径单价16C 16-25 40ER105FER120 ER116ER110 钟形浮子式倒吊桶式DN15 562.5 577.5 DN20 585 600 DN25 622.5 637.5 DN32 630 645 DN40 645 667.5 DN50 720 742.5 DN65 1380 1410型号口径单价16P(304) 16-25 40ER105FER120 ER116ER110 钟形浮子式倒吊桶式DN15 2040 2062.5 DN20 2040 2062.5 DN25 2130 2152.5 DN32 2190 2212.5 DN40 2362.5 2385 DN50 2595 2617.5 DN65 3750 3780型号口径单价（铸钢）单价（不锈钢）C PER10516C 倒置桶式蒸汽疏水阀DN15 465 1387.5 DN20 480 1395 DN25 495 1410 DN32 501 1537.5 DN40 517.5 1567.5 DN50 570 1732.5型号口径304不锈钢单价16-25 40 150LBCS46热静力膜盒式DN15 202.5 570 570 DN20 217.5 592.5 592.5 DN25 232.5 652.5 652.5 DN32 375 855 862.5DN40 397.5 877.5 885DN50 412.5 1035 1042.5 型号口径304不锈钢单价16-25 40 150LBCS46 热静力膜盒式DN15 202.5 232.5 232.5 DN20 217.5 247.5 247.5 DN25 232.5 262.5 262.5 DN32 375 390 397.5 DN40 397.5 412.5 420 DN50 412.5 427.5 435型号口径单价（铸钢）CCS46 热静力膜盒式DN15 180 DN20 195 DN25 210 DN32 225 DN40 240 DN50 255型号口径单价（铸钢）单价（不锈钢）16C 16PCS16 热静力膜盒式DN15 165 330 DN20 180 345 DN25 195 367.5 DN32 255 570 DN40 270 577.5 DN50 300 667.5型号口径单价（铸钢）单价（不锈钢）16C 16PCS14 可调双金属DN15 142.5 528.75 DN20 150 562.5 DN25 165 675 DN32 195 731.25 DN40 217.5 832.5 DN50 285 1068.75型号口径单价（铸钢）单价（不锈钢）16C 16PCS14 可调恒温式DN15 150 420 DN20 172.5 435 DN25 195 495 DN32 210 570 DN40 247.5 645 DN50 277.5 735型号口径304不锈钢单价16-25 40 150LBSTC-16 可调恒温式DN15 615 630 645 DN20 615 630 645 DN25 697.5 712.5 720 DN32 1042.5 1057.5 1065 DN40 1102.5 1117.5 1125 DN50 1260 1275 1290 DN65 1575 1597.5 1620 DN80 2955 2977.5 3000 DN100 3652.5 3877.5 3900型号口径304不锈钢单价16-25 40 150LBSTC-16 可调恒温式DN15 217.5 232.5 232.5 DN20 232.5 247.5 247.5 DN25 247.5 262.5 262.5 DN32 405 420 427.5 DN40 412.5 427.5 435 DN50 465 480 487.5 DN65 630 652.5 652.5 DN80 1185 1207.5 1207.5 DN100 1455 1605型号口径单价（铸钢）单价（不锈钢）16C 16PSTC可调恒温式DN15 172.5 420 DN20 187.5 457.5 DN25 195 480 DN32 285 690 DN40 300 757.5 DN50 330 870型号口径304不锈钢单价16-25 40 150LBFT44H杠杆浮球式蒸汽疏水阀DN15 1057.5 1080 1072.5DN20 1117.5 1140 1132.5 DN25 1222.5 1245 1237.5 DN32 2400 2422.5 2422.5 DN40 2482.5 2505 2505 DN50 2602.5 2625 2625 DN65 2917.5 2947.5 2940 DN80 4650 4680 4672.5 DN100 4965 5265 5190型号口径单价16C（304）16PFT14H 杠杆浮球式蒸汽疏水阀DN15 172.5 420DN20 187.5 457.5 DN25 195 480 DN32 285 690 DN40 300 757.5 DN50 330 870型号口径304不锈钢单价16-25 40 150LBFT44H 杠杆浮球式蒸汽疏水阀DN15 420 435 435 DN20 435 450 450 DN25 450 465 465 DN32 870 900 900 DN40 975 1020 1020 DN50 1050 1095 1095 DN65 1350 1380 1372.5 DN80 1950 1980 1972.5 DN100 20700 2220 2220型号口径单价FT14H 杠杆浮球式蒸汽疏水阀DN15 540 DN20 570 DN25 630 DN32 1275 DN40 1305 DN50 1350型号口径304不锈钢单价16-25 40 150LBFT43-16C 杠杆浮球式蒸汽疏水阀DN15 1237.5 1260 1252.5 DN20 1387.5 1410 1402.5 DN25 1462.5 1485 1477.5 DN32 2812.5 2835 2835 DN40 3037.5 3060 3060DN50 3225 3247.5 3247.5型号口径碳钢单价16-25 40 150LBFT43-16C 杠杆浮球式蒸汽疏水阀DN15 465 480 480 DN20 525 540 540 DN25 540 555 555 DN32 1080 1125 1125 DN40 1140 1185 1185 DN50 1230 1260 1260型号口径碳钢单价16-25 40 150LB880F/881F /990/991 DN15 322.5 337.5 337.5 DN20 337.5 352.5 351 DN25 345 360 360882F/992 DN15 435 450 450 DN20 450 465 465 DN25 465 480 480型号口径单价880F/881 /990/991 DN15 255 DN20 270 DN25 292.5882/992 DN15 420 DN20 435 DN25 450型号口径单价CS41H-16C-3NL 自立自由浮球式蒸汽疏水阀DN15 270 285 DN20 285 300 DN25 315 330 DN32 442.5 457.5 DN40 472.5 495DN50 502.5 525CS11H16C-3NL 自立自由浮球式蒸汽疏水阀DN15 255 DN20 270 DN25 330型号口径单价16-25 40 150LBTD32FTD16DN42 热动力圆盘式蒸汽疏水阀DN15 217.5 232.5 232.5 DN20 225 240 240 DN25 270 285 285TD16DN42 热动力圆盘式蒸汽疏水阀DN15 150 DN20 157.5 DN25 165型号口径单价16C16-25 40 150LBCS47H 可调双金属DN15 240 210 210 DN20 202.5 217.5 217.5 DN25 210 225 225 DN32 352.5 367.5 375 DN40 382.5 397.5 405 DN50 427.5 442.5 450型号口径单价16P(304)16-25 40 150LBCS47H 可调双金属DN15 495 510 510 DN20 510 525 525 DN25 525 540 540 DN32 900 915 922.5 DN40 930 945 952.5 DN50 1260 1275 1282.5型号口径单价PN64 PN100CS67H 可调双金DN15 270 300 DN20 315 337.5属DN25 330 345DN32 645 675DN40 675 720DN50 720 750型号口径单价（铸钢）单价（不锈钢）16C 16PCS17H 可调双金属DN15 135 322.5 DN20 142.5 337.5 DN25 150 367.5 DN32 262.5 600 DN40 292.5 615 DN50 307.5 690型号口径单价CS19W-16P 热动力式（圆盘式）（Y型式）CS19H-16P(Y型）DN6 150 DN8 157.5 DN10 165 DN15 165 DN20 195 DN25 225 DN32 600 DN40 637.5 DN50 765型号口径单价（铸钢）SF-1/2/3GF 可调双金属片式DN15 480 DN20 480 DN25 495 DN32 547.5 DN40 577.5 DN50 607.5型号口径单价（铸钢）883/983 DN25 622.5 DN32 630 DN40 645 DN50 720型号口径单价（铸钢）883F- 64C300LB DN25 750 DN32 900 DN40 975 DN50 915型号口径单价（铸钢）SF-1/2/3 可调双金属片式DN15 375 DN20 390 DN25 405 DN32 435 DN40 465 DN50 480CS19W-16P 热动力式（圆盘式）（Y型式）CS19H-16C(Y型）DN15 112.5 DN20 120 DN25 127.5 DN32 180 DN40 187.5 DN50 217.5型号压力16C 25C 40C 64C 口径手动蜗轮手动蜗轮手动蜗轮手动蜗轮DN15 435 585 435 585 480 645DN20 480 630 480 630 525 705DN25 525 675 525 675 585 735DN32 630 795 630 795 720 870DN40 720 870 720 870 780 930DN50 810 1005 810 1005 900 1065 1230 1425 DN65 1125 1350 1125 1350 1215 1440 1800 2025 DN80 1395 1620 1395 1620 1500 1725 2400 2700 DN100 1875 2175 1875 2175 2175 2475 3450 3750 DN125 2700 3075 2850 3225 3150 3450 4800 5325 DN150 **** **** 3750 4125 4200 4650 6450 7050 DN200 5550 6000 6000 6450 6450 7200 10050 10650 DN250 8700 9300 9150 9750 10050 10800 14250 15300 DN300 13500 14400 14700 15600 16500 19500 24300 25800 DN350 20250 21600 21750 23250 22950 25500 35550 37050 DN400 27750 29925 29250 31500 33000 36000 49500 52500 DN450 43500 45750 45750 48000 49500 52500 73500 78000 DN500 55500 58500 57750 61500 63000 67500 97500 102000 DN600 100500 104250 103500 107250型号铸钢硬密封固定球阀Q47H(WCB)压力16C 25C 40C 64C口径手动蜗轮手动蜗轮手动蜗轮手动蜗轮DN15 270 420 270 420 270 420DN20 300 465 300 465 300 465DN25 330 510 330 510 330 510DN32 390 570 390 570 390 570DN40 435 615 435 615 435 615DN50 495 675 495 675 555 735 825 1020 DN65 675 855 675 855 735 945 1020 1230 DN80 840 1035 840 1035 930 1170 1350 1575 DN100 1095 1425 1170 1425 1275 1800 2250 2625 DN125 1725 1950 1875 1950 2025 2400 4050 4575 DN150 **** **** 2325 2550 2625 3450 4950 5550 DN200 3600 3900 3825 3900 4350 4950 7425 8100 DN250 5100 5700 5475 5700 5850 7500 11550 12675 DN300 7050 7800 7650 8250 9150 9900 15750 17250 DN350 11400 12300 12300 12300 13200 13950 22500 24000 DN400 14700 15750 14700 15750 17250 19200 29700 31500 DN450 20700 22500 22500 22500 24750 27750 46500 48750DN500 27000 30000 30000 34500 33000 36000 66750 69750 DN600 54000 55500 56250 55500 66000 69000型号不锈钢钢硬密封固定球阀Q47W(304)压力16C 25C 40C 64C口径手动蜗轮手动蜗轮手动蜗轮手动蜗轮DN15 690 840 690 840 727.5 877.5DN20 757.5 922.5 757.5 922.5 795 945DN25 907.5 1072.5 907.5 1072.5 952.5 1102.5DN32 1102.5 1275 1102.5 1275 1162.5 1350DN40 1200 1365 1200 1365 1260 1410DN50 1440 1620 1440 1620 1537.5 1732.5 2175 2400 DN65 1875 2055 1875 2055 1965 2145 2640 2865 DN80 2595 2865 2895 2865 2775 3150 3525 3825 DN100 3915 4215 4185 4500 4185 4500 5670 6450 DN125 5535 6000 5940 6000 6210 6660 8925 9675 DN150 **** **** 8775 9300 9075 9675 13365 14265 DN200 13365 13965 14850 15450 18000 19500 20520 22500 DN250 20400 21450 22275 24225 27000 29250 32805 34800 DN300 29700 31200 32400 33900 35640 37200 49800 51450 DN350 37575 39375 40950 44700 47025 50100DN400 50625 52875 54300 57900 64800 69300DN450 79125 81525 82350 86100 98850 103050DN500 107625 112575 113400 118650 148500 154500DN600 167400 173400 184950 196950型号不锈钢硬密封固定球阀Q47F(304)压力16C 25C 40C 64C口径手动蜗轮手动蜗轮手动蜗轮手动蜗轮DN15 517.5 517.5 667.5 577.5 577.5 727.5DN20 765 615 765 675 675 825DN25 825 675 825 712.5 712.5 877.5DN32 960 810 960 907.5 907.5 1072.5DN40 1050 900 900 990 990 1170DN50 1230 1065 1065 1185 1185 1365 1950 2175DN65 1605 1455 1455 1605 1605 1770 2310 2535 DN80 2175 1950 1950 2235 2235 2475 3075 3375 DN100 2700 2775 2775 3000 3000 3300 4545 4995 DN125 3975 4200 4200 4425 4470 4845 7050 7500 DN150 **** **** 5925 6150 6420 6870 9075 9675 DN200 9150 9075 9075 9525 9555 10155 16875 17625 DN250 14700 15000 15000 15600 16200 16950 25800 26850 DN300 19200 19500 19500 20700 23025 24075 41475 42375 DN350 26700 25800 25800 27900 30000 31800 51600 53100 DN400 39750 42000 42000 43500 44640 46950 79125 81075 DN450 72750 75000 75000 76500 78150 80400DN500 85500 91500 91500 94050 96300 99300DN600 141000 147000 147000 150000型号碳钢硬密封浮动球阀Q41H-(WCB)压力16C 25C 40C 64C口径手动蜗轮手动蜗轮手动蜗轮手动蜗轮DN15 240 420 240 420 255 450 480 630 DN20 247.5 450 247.5 450 270 480 525 675 DN25 270 480 270 480 285 510 555 705 DN32 345 555 345 555 360 525 675 825 DN40 397.5 592.5 397.5 592.5 435 675 840 1020 DN50 495 705 495 705 577.5 780 1035 1200 DN65 690 960 690 960 780 1110 1425 1650 DN80 907.5 1140 907.5 1140 975 1200 1950 2175 DN100 1320 1545 1365 1590 1470 1800 2850 3150 DN125 2070 2505 2175 2610 2700 3600 4200 4650 DN150 **** **** 3075 3600 3600 4650 7050 7800 DN200 5250 5700 5625DN250型号不锈钢硬密封浮动球阀Q41W-(304)压力16C 25C 40C 64C口径手动蜗轮手动蜗轮手动蜗轮手动蜗轮DN15 435 615 435 615 480 645 900 1080 DN20 465 645 465 645 510 690 975 1155 DN25 525 675 525 675 570 720 1050 1245DN32 675 855 675 855 795 945 1275 1470 DN40 795 1020 795 1020 930 1155 1650 1875 DN50 990 1200 990 1200 1125 1305 1950 2175 DN65 1440 1770 1440 1770 1605 1950 2400 2625 DN80 1845 2205 1845 2205 2070 2430 3150 3450 DN100 2595 3150 2895 3450 3375 4200 5100 5400 DN125 4200 4500 4575 4875 5250 5700 8250 8700 DN150 **** **** 6750 7275 8250 8850 11100 11850 DN200 10500 11100 11100DN250 18000 19050 19050型号/口径软密封DYQ340FPN10 PN16 PN25DN50 772.5 772.5 772.5 DN65 900 900 900 DN80 1050 1050 1050 DN100 1327.5 1327.5 1425 DN125 1687.5 1687.5 1875 DN150 **** **** 2175 DN200 2910 2910 3150 DN250 3885 3885 4350 DN300 5400 5550 6000 DN350 7110 7260 8025 DN400 10200 10500 11775 DN450 14670 15120 16275 DN500 16140 17640 18225 DN600 24900 26400 27750 DN700 33450 35100DN800 51750 54900DN900 66450 75750DN1000 84900 90750铸钢上装偏心半球阀硬密封DYQ340H/YPN10 PN16 PN25 802.5 802.5 802.5 945 945 945 1102.5 1102.5 1102.51380 1380 1470 1755 1755 1920 2025 2025 2250 3030 3030 3270 4050 4050 4500 5625 5775 6150 7410 7560 8100 10605 11280 12105 15255 15705 16350 16800 18000 19200 25890 27900 28500 34800 3660054750 5790071250 7995090000 94950口径/型号铸钢软密封PQ340F 铸钢硬密封PQ340H/Y 10C 16C 25C 10C 16C 25CDN50 570 570 570 600 600 600 DN65 697.5 697.5 697.5 735 735 735 DN80 825 825 825 855 855 855 DN100 1095 1095 1170 1140 1140 1215 DN125 1320 1320 1485 1365 1365 1500 DN150 **** **** 1875 1800 1800 1950 DN200 2355 2355 2580 2520 2520 2700 DN250 3285 3360 3690 3510 3600 3840 DN300 4275 4500 4845 4500 4650 4950 DN350 5700 5910 6555 6112.5 6300 6720 DN400 7785 8295 9300 8250 8790 9675 DN450 10200 10650 11370 10800 11325 11850 DN500 12600 13800 14640 13425 14550 15750 DN600 19500 25500 22350 20700 21900 23250 DN700 25200 26100 32400 26700 28800 33750 DN800 36600 37950 46155 39000 40500 48000 DN900 52650 54750 64200 53700 58500 66750 DN1000 68250 72750 80775 70950 73500 39000侧装偏心半球阀不锈钢软密封PQ340F 不锈钢硬密封PQ340W10P 16P 25P 10P 16P 25P 1215 1215 1215 1260 1260 1260 1545 1545 1545 1620 1620 1620 1800 1800 1800 1867.5 1867.5 1867.5 2347.5 2625 2625 2490 2490 2760 2902.5 3315 3315 3037.5 3037.5 3495 3960 4425 4425 4140 4140 4620 5910 6352.5 6352.5 6015 6015 6630 8010 9075 9075 8355 8505 9450 10770 12180 12180 11175 11565 12697.5 14490 16560 16560 15045 15870 17250 22080 28020 28020 23040 25125 28980 28575 33120 33120 29805 31605 34500 36450 43605 43605 37950 35475 45540 53130 58800 58800 54930 61410 61695口径单价不锈钢(304)16-25 40 150LBDN15 1057.5 1080 1072.5 DN20 1117.5 1140 1132.5 DN25 1222.5 1245 1237.5 DN32 2400 2422.5 2422.5 DN40 2482.5 2505 2505 DN50 2602.5 2625 2625 DN65 2917.5 2947.5 2940 DN80 4650 4680 4672.5 DN100 4965 5265 5190FT44H 杠杆浮球口径单价不锈钢(304)16-25 40 150LB式蒸汽疏水阀DN15 465 480 480 DN20 480 495 495 DN25 495 510 510 DN32 930 945 952.5 DN40 1080 1102.5 1102.5 DN50 1155 1177.5 1177.5 DN65 1350 1380 1372.5 DN80 1950 1980 1972.5 DN100 2070 2220 2220型号口径单价16（304）16CFT44H 杠杆浮球式蒸汽疏水阀DN15 810 420 DN20 855 435 DN25 945 450 DN32 1732.5 765 DN40 1837.5 825 DN50 1890 930型号口径单价S33R-J190 FT44H-300LB 杠杆浮球式蒸汽疏水阀DN15 540 DN20 570 DN25 630 DN32 1275 DN40 1305 DN50 1350型号口径单价不锈钢(304)16C 25-150 300LBFT44杠杆浮球式（大体）DN65 5100 5250 5400 DN80 5250 5400 5550 DN100 5400 5550 5625型号口径单价G3杠杆浮球式蒸汽疏水阀DN32 4725 DN40 5040 DN50 5197.5 DN65 5355 DN80 5512.5 DN100 5670GH3杠杆浮球式蒸汽疏水阀DN40 4410 DN50 4725 DN65 4882.5 DN80 5040T47H 浮球疏水调节阀DN40 13200 DN50 13200 DN65 13950 DN80 13950 DN100 14250 DN125 14250 DN150 14700口径单价不锈钢(304)16-25 40 150LBDN15 1237.5 1260 1252.5 DN20 1387.5 1410 1402.5 DN25 1462.5 1485 1477.5 DN32 2812.5 2835 2835 DN40 3037.5 3060 3060 DN50 3225 3247.5 3247.5FT43-16C 杠杆浮球式蒸汽疏水阀口径单价碳钢16-25 40 150LB DN15 495 510 510 DN20 555 570 570 DN25 585 600 600 DN32 1125 1140 1147.5 DN40 1215 1237.5 1237.5 DN50 1290 1312.5 1312.5型号口径单价16-25 25-150 300LBGSB6-16C 杠杆浮球式蒸汽疏水阀DN32 1890 1905 1912.5 DN40 1890 1912.5 1912.5 DN50 2047.5 2070 2070 DN65 2205 2235 2227.5 DN80 2287.5 2317.5 2310 DN100 2445 2595 2595GSB8GSB10 杠杆浮球式蒸汽疏水阀DN80 6300 6375 6480 DN100 6750 6900 7050 DN125 7500 7650 7800 DN150 **** **** 9600型号口径单价16-25 25-150 300LBSUNA26杠杆浮球式蒸汽疏水阀DN15 540 555 555 DN20 592.5 607.5 607.5 DN25 637.5 652.5 652.5 DN32 1027.5 1042.5 1050 DN40 1087.5 1110 1110 DN50 1260 1282.5 1282.5 DN65 1387.5 1417.5 1410FT14HCFT13-16C 杠杆浮球式蒸汽疏水阀DN15 607.5 DN20 622.5 DN25 660 DN32 682.5型号PN16-PN25 口径单价S41H-50L 杠杆浮球式蒸汽疏水阀DN40 1350 DN50 1425 DN65 1575Type221 钟形浮子（倒吊桶）式DN15 315 DN20 330 DN25 375汽水分离器DN80 1095UFS DN100 1440DN125 1800DN150 2040DN200 2595DN250 3150型号PN16-PN25 口径单价SF-50WL 杠杆浮球式蒸汽疏水阀DN32 1500 DN40 1650 DN50 1800 DN65 2025SFL44H-16C 钟形浮子（倒吊桶）式DN40 1425 DN50 1575 DN65 1650汽水分离器CF42 DN32 825 DN40 855 DN50 915 DN65 945口径单价不锈钢(304)16 25-40 150LBDN15 592.5 615 607.5 DN20 615 637.5 630 DN25B 712.5 735 727.5 DN25D 1012.5 1035 1027.5 DN32 1155 1177.5 1177.5 DN40 1342.5 1365 1222.5 DN50D 1380 1402.5 1402.5 DN50F 2467.5 2497.5 2490 DN65 2625 2655 2647.5 DN80 3135 3165 3157.5 DN100 3420 3705 3705 DN125 4987.5 5272.5 5272.5 DN150 **** ****.5 6487.5 DN15 540DN20 555DN25B 585DN25D 1057.5 DN32 1057.5 DN40 1282.5 DN50 1312.5CS41H 自由浮球式蒸汽疏水阀口径单价碳钢16 25-40 150LB DN15 247.5 262.5 262.5 DN20 255 270 270 DN25B 270 285 285 DN25D 345 360 360 DN32 397.5 412.5 420 DN40 442.5 465 465 DN50D 457.5 480 480 DN50F 855 885 877.5 DN65 900 930 922.5 DN80 1050 1080 1072.5 DN100 1110 1260 1260 DN125 1995 2145 2145 DN150 **** **** 2670CS11H 自由浮球式蒸汽疏水阀DN15 202.5 DN20 210 DN25B 232.5 DN25D 315 DN32 315 DN40 390 DN50 405型号口径单价16 25-40 150LBCS41H自动自由浮球式蒸汽疏水阀DN15 315 330 330 DN20 345 360 360 DN25B 360 375 375 DN25D 465 480 480 DN32 502.5 517.5 525 DN40 570 592.5 592.5 DN50D 600 622.5 622.5 DN50F 930 960 952.5 DN65 1050 1080 1072.5。

热动力式疏水阀、进口热动力式疏水阀，（知识）（标准）（原理）（作用）（说明）阀门类型：根据管路系统设计的需要等因素决定采用何种阀门。

阀门传动：根据操作要求如手动、电动、气动、液动、自动等。

阀门材料：根据其使用工况按照介质、温度、压力等来做决定。

阀门连接：根据连接要求如螺纹、法兰、焊接、对夹、卡箍等阀门标准：根据该阀门执行的设计标准:GB、API、ANSI、BS等阀门知识：阀门是用以控制流体流量、压力和流向的装置。

球阀球阀是由旋塞演变而来的，它的启闭件作为一个球体，利用球体绕阀杆的轴线旋转90o实现开启和关闭的目的。

球阀在管道上主要用于切断、分配和改变介质流动方向，设计成V形开口的球阀还具有良好的流量调节功能.球阀具有如下的一些优点：1、流体阻力小，球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小2、开关迅速、方便，只要阀杆转动90°，球阀就完成了全开或全关动作，很容易实现快速启闭3、密封性能好。

球阀阀座密封圈一般采用聚四氟乙烯等弹性材料制造，易于保证密封，而且球阀的密封力随着介质压力的增加而增大4、阀杆密封可靠。

球阀启闭时阀杆只作旋转运动，因此阀杆的填料密封不易被破坏，而且阀杆倒密封的密封力随着介质压力的增加而增大5、球阀的启闭只做90°转动，故容易实现自动化控制和远距离控制，球阀可配置气动装置、电动装置、液动装置、气液联动装置或电液联动装置。

闸阀闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关,不能作调节和节流闸阀具有如下的一些优点：1、流动阻力小。

阀体内部介质通道是直通的，介质成直线流动，流动阻力小2、启闭时较省力。

是与截止阀相比而言，因为无论是开或闭，闸板运动方向均与介质流动方向相垂直3、高度大，启闭时间长。

闸板的启闭行程较大，降是通过螺杆进行的4、水锤现象不易产生。

原因是关闭时间长5、介质可向两侧任意方向流动，易于安装。

闸阀通道两侧是对称的。

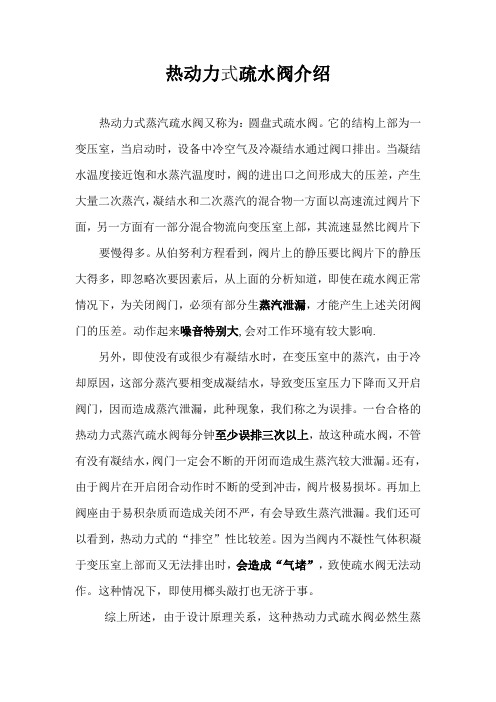

热动力式疏水阀介绍热动力式蒸汽疏水阀又称为：圆盘式疏水阀。

它的结构上部为一变压室，当启动时，设备中冷空气及冷凝结水通过阀口排出。

当凝结水温度接近饱和水蒸汽温度时，阀的进出口之间形成大的压差，产生大量二次蒸汽，凝结水和二次蒸汽的混合物一方面以高速流过阀片下面，另一方面有一部分混合物流向变压室上部，其流速显然比阀片下要慢得多。

从伯努利方程看到，阀片上的静压要比阀片下的静压大得多，即忽略次要因素后，从上面的分析知道，即使在疏水阀正常情况下，为关闭阀门，必须有部分生蒸汽泄漏，才能产生上述关闭阀门的压差。

动作起来噪音特别大,会对工作环境有较大影响.另外，即使没有或很少有凝结水时，在变压室中的蒸汽，由于冷却原因，这部分蒸汽要相变成凝结水，导致变压室压力下降而又开启阀门，因而造成蒸汽泄漏，此种现象，我们称之为误排。

一台合格的热动力式蒸汽疏水阀每分钟至少误排三次以上，故这种疏水阀，不管有没有凝结水，阀门一定会不断的开闭而造成生蒸汽较大泄漏。

还有，由于阀片在开启闭合动作时不断的受到冲击，阀片极易损坏。

再加上阀座由于易积杂质而造成关闭不严，有会导致生蒸汽泄漏。

我们还可以看到，热动力式的“排空”性比较差。

因为当阀内不凝性气体积凝于变压室上部而又无法排出时，会造成“气堵”，致使疏水阀无法动作。

这种情况下，即使用榔头敲打也无济于事。

综上所述，由于设计原理关系，这种热动力式疏水阀必然生蒸汽泄漏较大（ >3 ％，经常是 5 ～ 7 ％）。

尽管这种疏水阀由于生产成本较其它疏水阀低，但由于泄漏、易损等原因，实际运行成本每年却要达 3 ～ 4 千元。

很多厂家也反映，该类阀使用寿命很短，甚至用了几个月就损坏，管理上也极不方便。

所以实际上早在2006年，国家就将其列为淘汰产品。

遗憾的是，当前还有不少厂家只看到其价格便宜，还在继续使用。

这种状况，实在应该改变了。

根据计算，一台用汽量为500公斤/小时的加热设备，选用1台DN25的热动力式疏水阀，其误排浪费的蒸汽量一年工作下来折合成人民币约为19008元。

疏水阀说明书相关统计数字显示，一些地区、行业投资增长过快。

一季度，城镇固定资产投资同比增长29.8%，分地区看，全国投资增幅超过35%的省份有16个；分产业看，第二产业比重继续增加，第三产业比重有所下降；分行业看，制造业30个行业中，投资增幅超过40%的有16个。

在投资加快的同时，部分行业产能过剩的压力继续加大。

从钢铁行业看，虽然产量上升，但一季度钢铁行业销售收入同比仅增长6.3%，利润下降57.1%，亏损企业亏损额同比上升1.3倍。

3月以后钢一、产品[疏水阀]的详细资料：产品名称：钟形浮子式疏水阀产品特点：对凝结水的发生量适应性强．即可间歇排放．叉可连续排放。

无与伦比的SCCV关闭系统，独特设计，具有补偿杠杆机械产生的误差，避免关闭时的钢性碰撞．关闭十分可靠，寿命长久。

二、特点及性能：1、对凝结水的发生量适应性强．即可间歇排放．叉可连续排放。

2、无与伦比的SCCV关闭系统，独特设计，具有补偿杠杆机械产生的误差，避免关闭时的钢性碰撞．关闭十分可靠，寿命长久3、内部零件全部采用不锈钢制造，并且安装在阀盖上，维修保养极为方便。

4、背压率高。

(9 0％)。

5、汽水分离可靠(水汽经u型通道从阀下部进入)，阀内始终处于水封状态，有效阻止蒸汽泄漏。

6、敝口形的浮子抗水击。

吊桶上设有溢出排气孔．可有效防止蒸汽汽锁、空气气堵现象。

(非凝结性的高温空气也可排除)。

三、用途：用于蒸汽主管、分汽缸、热交换器、硫化机、热风式干燥机、圆筒式干燥机、蒸馏器、浓缩装置、医院消毒器等。

超小型、重量轻的Es5型最适用于空调机、洗涤机器、染声机等。

全不锈钢的Esu5型专为食品工业、医院用汽设备制造。

四、耐磨损的SCCV关闭方式：SCCV姜．闭系统是自动定心，自动关闭系统(SelfClosing and Cente ring Valve System)的英文缩写．下同。

该关闭方式突破了传统的设计，巧妙地利用凝结水土流出时的吸力和阀内的压力使阀芯关闭。

疏水阀cs49h国经济将步入发展的快车道，经济专家预测，国内金融竞争更加白热化。

为此，理财人士认为，在2006年国内理财市场中，将有六大热点成为百姓生活的重要内容。

理财产品收益将有所提高去年底，银监会颁布新办法大幅提高了理财产品的门槛，与此同时，理财产品的收益随之有一定的增长。

因此，2006年，银行理财产品依然会成为众多投资者的选择。

另外，因外资银行的大量涌入，外汇理财产品会出现较大的变化。

外资银行利用自身在海外的优势，通过与海外市场挂钩，推出了挂钩型的外汇理财产品。

不过，国际商品市场复杂多样，对于普通投资者，选择此类产品的难度较大。

基金的回报将大于鸡年去年的基金市场可以用“三大”来形容：基金规模扩大、投资者队伍壮大、基金业绩差距拉大。

但从进入2006年以来的总体情况看，基金的净值普遍增长，因此，狗年中基金的回报将大于鸡年。

另外首页>>产品中心>>ST系列可调恒温式疏水阀一、产品[疏水阀]的详细资料：产品名称：可调恒温式疏水阀产品特点：St系列疏水阀属热静力型中的一种新产品。

阀内感温元件中装有感温剂、饱和剂、稳定剂和填充剂组成的感温混和物．利用其对温鹰的热胀冷缔殛状态变换，使得阀门自动关闭或开启，从而达到阻汽排水之目的。

二、结构原理：St系列疏水阀属热静力型中的一种新产品。

阀内感温元件中装有感温剂、饱和剂、稳定剂和填充剂组成的感温混和物．利用其对温鹰的热胀冷缔殛状态变换，使得阀门自动关闭或开启，从而达到阻汽排水之目的。

选用台适的规格便确定T冷凝水排放的温度范围，然后可在此范围内根据情况要求用调节螺钉进行调节三、主要技术参数：1、公称压力PN：0 8、1 0、1 6、2 5、4 0MPa2、公称通径DN l 5、20、25、32、40、50、65、80、1 00mm3、排水温度：A组65～1 00℃B组95～1 35℃C组1 30～1 65℃4、漏气率：0 5％以下5、寿命1 0000小时以上6、使用温度：80～450℃7、连接万式三种：l、ST为螺纹角式2、STB为螺纹直通带过滤器3、STC为法兰直通带过滤器四、ST系列可调恒温式疏水阀主要外型及连接尺寸：型号（DN）外形尺寸最大排量型号（DN）外形尺寸最大排量T/h法兰外径D 长L 高H 长L 高HST8-15 120 65 1.4 STB16-1590 150 3.0 -ST8-20 120 65 3.0 STB16-2100 150 4.0 -ST8-25 130 70 4.0 STB16-25120 165 5.0 -ST16-15 120 65 3.0 STB10-4140 185 9.0 -订货须知：一、①ST系列可调恒温式疏水阀产品名称与型号②ST系列可调恒温式疏水阀口径③ST系列可调恒温式疏水阀是否带附件二、若已经由设计单位选定公司的ST系列可调恒温式疏水阀型号，请按ST 系列可调恒温式疏水阀型号三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，相关产品：疏水阀热动力式蒸汽疏水阀CS14F液体膨胀式疏水阀恒温疏水阀双金属片式疏水阀可调双金属片式蒸汽疏水阀可调温度蒸汽疏水阀钟形浮球式疏水阀ES8B钟形浮子式疏水阀不锈钢疏水阀疏水调节阀疏水阀>>可调恒温式疏水阀>>可调恒温式蒸汽疏水阀产品名称：可调恒温式蒸汽疏水阀产品型号：ST-16C产品口径：DN15～100产品压力：0.6-6.4MPa产品材质：铸钢、不锈钢、合金钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。

蒸汽疏水阀蒸汽疏水阀是一种在蒸汽系统中使用的重要设备，它的作用是在蒸汽管道中疏水，保证蒸汽系统的正常运行。

本文将对蒸汽疏水阀的工作原理、分类、选择与维护进行详细介绍。

一、工作原理蒸汽疏水阀主要通过调节压力来控制疏水流量。

当蒸汽进入蒸汽疏水阀时，压力将作用于阀芯，并与弹簧压力相平衡，使阀芯保持关闭状态。

当蒸汽管道中积聚了一定量的冷凝水时，冷凝水将进入疏水器，并通过疏水器进行排放。

这将导致蒸汽压力下降，使得阀芯受到冷凝水的推力超过弹簧压力，阀芯打开，冷凝水被排放出去。

一旦疏水排放完毕，蒸汽压力将再次升高，阀芯封闭，阻止蒸汽的进一步排放。

二、分类根据蒸汽疏水阀的工作原理和结构特点，可以将其分为浮球式蒸汽疏水阀、疏水孔式蒸汽疏水阀和漏斗式蒸汽疏水阀三类。

1. 浮球式蒸汽疏水阀浮球式蒸汽疏水阀通过浮球的上下浮动来实现疏水功能。

当冷凝水积聚到一定程度时，浮球受到水的浮力，上浮打开阀门，冷凝水被疏水阀排放。

当冷凝水排放完毕后，浮球下沉，阀门关闭，阻止蒸汽的进一步排放。

浮球式蒸汽疏水阀结构简单，可靠性高。

2. 疏水孔式蒸汽疏水阀疏水孔式蒸汽疏水阀通过调整阀芯的位置来控制冷凝水的排放。

当冷凝水堆积到一定程度时，阀芯被推开，冷凝水通过孔洞排放。

当冷凝水排放完毕后，阀芯回到原位，阀门关闭，停止蒸汽排放。

疏水孔式蒸汽疏水阀能够根据实际情况灵活调节冷凝水的排放量。

3. 漏斗式蒸汽疏水阀漏斗式蒸汽疏水阀通过漏斗形状结构来实现疏水功能。

漏斗内部有一个阀芯和一个浮子，当冷凝水堆积到一定高度时，浮子上浮，打开阀门，冷凝水从漏斗底部排放。

当冷凝水排放完毕后，浮子下沉，阀门关闭，停止蒸汽排放。

漏斗结构有助于防止气体侵入阀门，提高蒸汽系统的安全性。

三、选择与维护在选择蒸汽疏水阀时，需要考虑以下因素：1. 工作压力和温度：根据蒸汽系统的工作压力和温度确定所需的蒸汽疏水阀的承压能力和耐高温能力。

2. 排放量：根据冷凝水的产量和系统需求选择合适的蒸汽疏水阀排放量。
