24v100a电源模块的电路拓扑
24V 100A电源模块的典型电路拓扑如下：
1. 输入端：通常采用交流电源输入，可以是单相或三相供电。
输入端包括输入滤波器和保护元件，用于滤除输入电源中的干扰和电压波动。
2. 整流器：输入电源经过整流器将交流电转换为直流电。
常见的整流器包括整流桥、MOSFET等。
整流器还需配备电容用于平滑输出电压，并防止瞬态过电压。
3. 母线：直流电经由母线传输到各个电源模块的输出端。
母线一般采用铜排或者铝排，以确保低电阻和高电流传输能力。
4. DC-DC变换器/逆变器：在输出端，需要将直流电转换为所需的电压或频率。
这可以通过使用DC-DC变换器（升压、降压、升降压）或逆变器（将直流电转换为交流电）来实现。
5. 输出滤波器：在输出端加入滤波器用于滤除输出电源中的高频噪声和谐波成分。
输出滤波器通常由电感和电容组成。
6. 输出端：最终的输出电压和电流通过输出端供应给负载。
输出端还需要包括过载保护、短路保护等安全措施，以保护负载和电源模块。
需要注意的是，实际的电源模块电路拓扑可能会因应用需求、设计要求和制造商的不同而有所变化。
上述仅为一种常见的设计示意，具体实现仍需根据具体情况进行调整和优化。

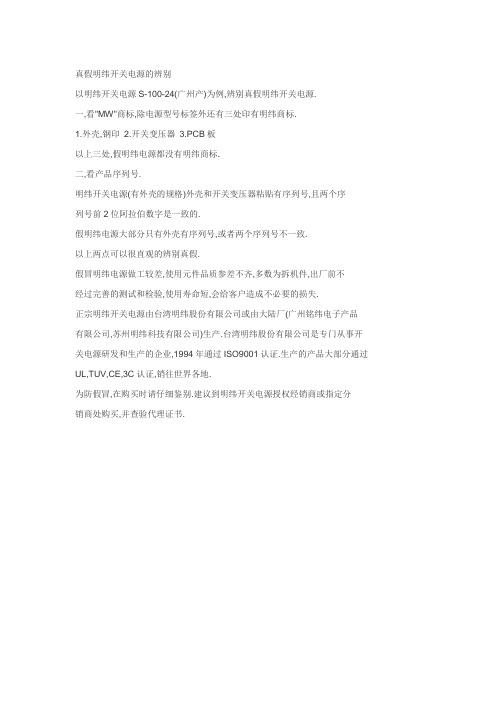

真假明纬开关电源的辨别
以明纬开关电源S-100-24(广州产)为例,辨别真假明纬开关电源.
一,看"MW"商标,除电源型号标签外还有三处印有明纬商标.
1.外壳,钢印
2.开关变压器
3.PCB板
以上三处,假明纬电源都没有明纬商标.
二,看产品序列号.
明纬开关电源(有外壳的规格)外壳和开关变压器粘贴有序列号,且两个序
列号前2位阿拉伯数字是一致的.
假明纬电源大部分只有外壳有序列号,或者两个序列号不一致.
以上两点可以很直观的辨别真假.
假冒明纬电源做工较差,使用元件品质参差不齐,多数为拆机件,出厂前不
经过完善的测试和检验,使用寿命短,会给客户造成不必要的损失.
正宗明纬开关电源由台湾明纬股份有限公司或由大陆厂(广州铭纬电子产品
有限公司,苏州明纬科技有限公司)生产.台湾明纬股份有限公司是专门从事开关电源研发和生产的企业,1994年通过ISO9001认证.生产的产品大部分通过UL,TUV,CE,3C认证,销往世界各地.
为防假冒,在购买时请仔细鉴别.建议到明纬开关电源授权经销商或指定分
销商处购买,并查验代理证书.。
一、工作原理我们先熟悉一款开关电源的工作原理，该电源可输出5V电压，如图1所示。
1. 抗干扰电路在电网输入端首先设置一个NTC5D-9负温度系数热敏电阻，作用是保护后面的整流桥，刚开机时热敏电阻处于冷态，阻值比较大，可以限制输入电流，正常工作时，电阻比较小。
这样对开机时的浪涌电流起到有效的缓冲作用。
电容CY1、CY2、CY3、CY4用以滤除从工频电网上进入开关稳压电源和从开关稳压电源进入工频电网的不对称杂散信号，电容CX1、CX2用以滤除从工频电网上进入开关稳压电源和从开关稳压电源进入工频电网的对称杂散信号，用电感L1抑制从工频电网上进入开关稳压电源和从开关稳压电源进入工频电网的频率相同、相位相反的杂散干扰电流信号。
采用高频特性好的瓷片电容和铁芯电感，实现开关稳压电源电路中的高频辐射不污染工频电网和工频电网上的杂散电磁波不会窜入开关稳压电源电路中而干扰和影响其工作，对高频分量或工频的谐波分量具有急剧阻止通过功能，而对于几百赫兹以下的低频分量近似一条短路线。
图1 开关电源的工作原理图2. 整流滤波电路在电路中D1、D2、D3、D4组成全桥整流电路，把输入的交流电压进行全波整流，然后用C1进行滤波，最后变成直流输出供电电压，为后级的功率变换器供电，整流滤波后的电压约为300V。
3. UC3842供电与振荡300V的脉动直流电压，此电压经R12降压后给C4充电，供电UC3842的7脚，当C4的电压达到UC3842的启动电压门槛值时，UC3842开始工作并提供驱动脉冲，由6脚输出推动开关管工作。
一旦开关管工作，反馈绕组的能量经过D6整流，C4滤波，又供电到UC3842的7脚，这时可以不需要R12的启动了。
C9、R11接UC3842的定时端，和内部电路构成振荡电路，振荡的工作频率计算为：f=1.8/（Rt*Ct）代入数据可计算工作频率：f=68.18K4. 稳压电路该电路主要由精密稳压源T L 4 3 1 和线性光耦P C 8 1 7 组成，假设输出电压↑→经过R 1 6 、R 1 9 、R20、RES3的取样电压↑→TL431的1脚电压↑，当该脚电压大于TL431的基准电压2.5V时，TL431的2、3脚导通，→通过光电耦合到UC3842的2脚，于是UC3842的6脚驱动脉冲的占空比↓→开关变压器T1绕组上的能量↓→输出电压↓，达到稳压作用；反之，假设输出电压下降，则稳压过程与上相反。
100W开关稳压电源的设计与实现100W开关稳压电源的设计与实现摘要本文介绍了开关稳压电源的结构、原理、及设计和制作的过程。
整个电路由输入滤波电路、整流电路、开关变换电路、PWM控制与驱动电路、输出滤波电路等部分组成。
课题研究了一种PWM(脉冲宽度调制)控制电路，它具有电路较简单，组成元件较少，功耗低，应用广泛等特点。
它采用半桥逆变的开关方式，50KHz 的开关频率，这样使得变压器的体积大大减小。
论文中还详细说明了主电路各部分的设计和控制电路的工作原理，并对其主要参数进行了计算。
关键词开关电源；脉宽调制；效率；半桥逆变The Design and Implement of100W SwitchV oltage-stabilized PowerAbstractThis paper describe the structure,principle,design and manufacture of the switch voltage-stabilized power.The whole circuit is consisted of import filter circuit, rectifier circuit,PWM control and drive circuit,exoort filter circuit etc.This topic has studied one kind of PWM(pulse width modulation)control circuit,it has the circuit to be simple,components to be few,the power dissipation is low,application widespread and so on.It adopts the switch way is half-bridge invert and its turn-on frequency is 50KHz,caused the volume of the transformer is greatly decreased.This paper introduce the design of all parts of the leading circuit detailedly and the operating principle of the control circuit,and also make some calculation of the main parameters.Key wordsSwitching power supply；PWM；efficiency；half-bridge invert前言八十年代，国内开关稳压电源只在个人计算机、电视机等若干设备上得到应用。
开关电源电路图讲解。
1 / 14图片：2 / 14图片：3 / 14图片：4 / 14图片：5 / 14图片：6 / 14图片：7 / 14图片：8 / 14图片：9 / 14图片：10 / 1411 / 14图片：开关电源电路图一、主电路从交流电网输入、直流输出的全过程，包括：1、输入滤波器：其作用是将电网存在的杂波过滤，同时也阻碍本机产生的杂波反馈到公共电网。
2、整流与滤波：将电网交流电源直接整流为较平滑的直流电，以供下一级变换。
3、逆变：将整流后的直流电变为高频交流电，这是高频开关电源的核心部分，频率越高，体积、重量与输出功率之比越小。
12 / 144、输出整流与滤波：根据负载需要，提供稳定可靠的直流电源。
二、控制电路一方面从输出端取样，经与设定标准进行比较，然后去控制逆变器，改变其频率或脉宽，达到输出稳定，另一方面，根据测试电路提供的资料，经保护电路鉴别，提供控制电路对整机进行各种保护措施。
三、检测电路除了提供保护电路中正在运行中各种参数外，还提供各种显示仪表资料。
四、辅助电源提供所有单一电路的不同要求电源。
开关控制稳压原理开关K以一定的时间间隔重复地接通和断开，在开关K接通时，输入电源E通过开关K和滤波电路提供给负载RL，在整个开关接通期间，电源E向负载提供能量；当开关K断开时，输入电源E便中断了能量的提供。
可见，输入电源向负载提供能量是断续的，为使负载能得到连续的能量提供，开关稳压电源必须要有一套储能装置，在开关接通时将一部份能量储存起来，在开关断开时，向负载释放。
图中，由电感L、电容C2和二极管D组成的电路，就具有这种功能。
电感L用以储存能量，在开关断开时，储存在电感L中的能量通过二极管D释放给负载，使负载得到连续而稳定的能量，因二极管D使负载电流连续不断，所以称为续流二极管。
在AB间的电压平均值EAB可用下式表示：EAB=TON/T*E式中TON为开关每次接通的时间，T为开关通断的工作周期（即开关接通时间TON和关断时间TOFF之和）。
六款简单的开关电源电路设计，内附原理图详解简单的开关电源电路图（一）简单实用的开关电源电路图调整C3和R5使振荡频率在30KHz-45KHz。
输出电压需要稳压。
输出电流可以达到500mA.有效功率8W、效率87%。
其他没有要求就可以正常工作。
简单的开关电源电路图（二）24V开关电源，是高频逆变开关电源中的一个种类。
通过电路控制开关管进行高速的道通与截止，将直流电转化为高频率的交流电提供给变压器进行变压，从而产生所需要的一组或多组电压！24V开关电源的工作原理是：1.交流电源输入经整流滤波成直流;2.通过高频PWM（脉冲宽度调制）信号控制开关管，将那个直流加到开关变压器初级上;3.开关变压器次级感应出高频电压，经整流滤波供给负载;4.输出部分通过一定的电路反馈给控制电路，控制PWM占空比，以达到稳定输出的目的。
24v开关电源电路图简单的开关电源电路图（三）单端正激式开关电源的典型电路如下图所示。
这种电路在形式上与单端反激式电路相似，但工作情形不同。
当开关管VT1导通时，VD2也导通，这时电网向负载传送能量，滤波电感Ｌ储存能量；当开关管VT1截止时，电感Ｌ通过续流二极管VD3 继续向负载释放能量。
在电路中还设有钳位线圈与二极管VD2，它可以将开关管VT1的最高电压限制在两倍电源电压之间。
为满足磁芯复位条件，即磁通建立和复位时间应相等，所以电路中脉冲的占空比不能大于50％。
由于这种电路在开关管VT1导通时，通过变压器向负载传送能量，所以输出功率范围大，可输出50－200 Ｗ的功率。
电路使用的变压器结构复杂，体积也较大，正因为这个原因，这种电路的实际应用较少。
简单的开关电源电路图（四）推挽式开关电源的典型电路如图六所示。
它属于双端式变换电路，高频变压器的磁芯工作在磁滞回线的两侧。
电路使用两个开关管VT1和VT2，两个开关管在外激励方波信号的控制下交替的导通与截止，在变压器Ｔ次级统组得到方波电压，经整流滤波变为所需要的直流电压。
反激式开关电源电路图讲解一，先分类开关电源的拓扑结构按照功率大小的分类如下：10W以内常用RCC(自激振荡)拓扑方式10W-100W以内常用反激式拓扑(75W以上电源有PF值要求)100W-300W 正激、双管反激、准谐振300W-500W 准谐振、双管正激、半桥等500W-2000W 双管正激、半桥、全桥2000W以上全桥二，重点在开关电源市场中,400W以下的电源大约占了市场的70-80%,而其中反激式电源又占大部分,几乎常见的消费类产品全是反激式电源。
优点：成本低,外围元件少，低耗能，适用于宽电压范围输入,可多组输出.缺点：输出纹波比较大。
(输出加低内阻滤波电容或加LC噪声滤波器可以改善)今天以最常用的反激开关电源的设计流程及元器件的选择方法为例。
给大家讲解如何读懂反激开关电源电路图!三，画框图一般来说，总的来分按变压器初测部分和次侧部分来说明。
开关电源的电路包括以下几个主要组成部分，如图1图1，反激开关电源框图四，原理图图2是反激式开关电源的原理图，就是在图1框图的基础上，对各个部分进行详细的设计，当然，这些设计都是按照一定步骤进行的。
下面会根据这个原理图进行各个部分的设计说明。
图2 典型反激开关电源原理图五，保险管图3 保险管先认识一下电源的安规元件—保险管如图3。
作用：安全防护。
在电源出现异常时，为了保护核心器件不受到损坏。
技术参数：额定电压 ,额定电流 ,熔断时间。
分类：快断、慢断、常规计算公式：其中：Po：输出功率η效率：(设计的评估值)Vinmin ：最小的输入电压2：为经验值，在实际应用中，保险管的取值范围是理论值的1.5~3倍。
0.98： PF值六，NTC和MOVNTC 热敏电阻的位置如图4。
图4 NTC热敏电阻图4中的RT为NTC，电阻值随温度升高而降低,抑制开机时产生的浪涌电压形成的浪涌电流。
图4中RV为MOV压敏电阻，压敏电阻是一种限压型保护器件,过电压保护、防雷、抑制浪涌电流、吸收尖峰脉冲、限幅、高压灭弧、消噪、保护半导体元器件等七，XY电容图5 X和Y电容如图X电容，Y电容。
