重庆工业职业技术学院毕业设计课题名称：防盗报警器设计电路专业：应用电子技术班级：10电子302姓名：学号：201040330236指导教师：完成日期：2013年2月16日目录摘要 (3)引言 (3)1 方案讨论 (4)1.1 方案一 (4)1.2 方案二 (4)1.3 方案比较 (5)2 原理说明 (6)3 单元电路 (7)3.1 倍频振荡器电路 (8)3.2 隔离振荡器电路 (8)3.3高频放大输出电路 (9)3.4 报警音效电路 (9)3.5 电源电路 (10)4 元件选择 (11)5 元件清单 (12)6 电路总图 (14)7 仿真分析 (15)8 心得体会 (17)1 摘要本次课设主要完成了无线防盗报警器的电路设计工作。
电路的主要功能是当房间被撬开时，电路能发射出高频载波信号，此信号可通过FM调频收音机接收。
主要方法是利用振幅调制的原理，将石英晶体产生的信号经八倍放大后做为高频载波，用报警音效对其进行调制。
在课设中，由于仿真软件条件限制，没能仿真出最终结果。
但是经过科学的理论分析可得出，此电路是能够完成实验任务的。
家庭自动化系统是适应生活对家庭功能逐渐增长的需求起来的一个系统，该系统的、构成和配置因国度、家庭的实力、家庭的知识结构以及个人喜好的不同而不同。
因此，家庭自动化系统的配置与住宅小区的定位（安置型、实用型、舒适型还是豪华型）以及住户的类型比例（经济实力、知识结构等）有着密切的关系。
引言在当今高速发展的中，人们对自身所处的环境越来越关心，居家安全已成为当今小康之家优先考虑的。
当您上班家中无人，或者仅有老人孩子在家，或者您晚上在家熟睡，您必须确保家庭成员和财产的绝对安全。
，众多住宅小区的安防防犯主要倚靠安装防盗窗、防盗门以及人工防犯。
这样不仅有碍美观，不符合防火的要求、而且不能有效地防止坏人的侵入。
现在全国都在开展建设安全文明的小区活动，提出取消防盗网，“走出牢笼”的口号。
因此为配合捷报花园的现代化管理，担当起整个小区的安全保卫，给住户一个安全舒适的居住环境，本方案提供一套技术先进、性能完善的AURINE家庭报警系统，组成小区内的智能安全防范系统。

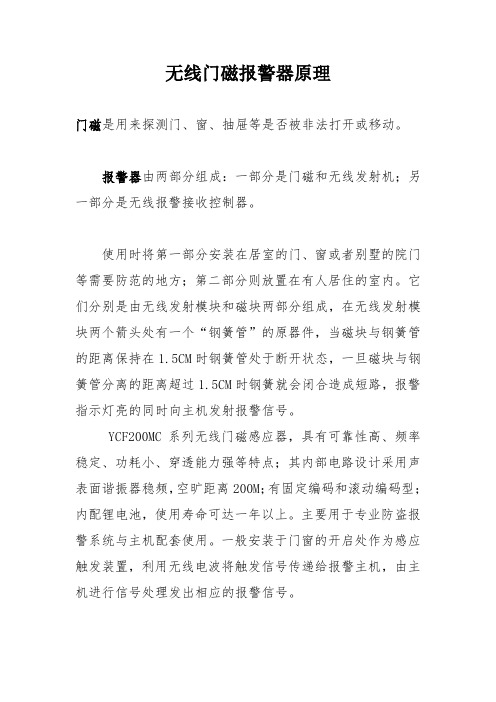

无线门磁报警器原理门磁是用来探测门、窗、抽屉等是否被非法打开或移动。
报警器由两部分组成：一部分是门磁和无线发射机；另一部分是无线报警接收控制器。
使用时将第一部分安装在居室的门、窗或者别墅的院门等需要防范的地方；第二部分则放置在有人居住的室内。
它们分别是由无线发射模块和磁块两部分组成，在无线发射模块两个箭头处有一个“钢簧管”的原器件，当磁块与钢簧管的距离保持在1.5CM时钢簧管处于断开状态，一旦磁块与钢簧管分离的距离超过1.5CM时钢簧就会闭合造成短路，报警指示灯亮的同时向主机发射报警信号。
YCF200MC系列无线门磁感应器，具有可靠性高、频率稳定、功耗小、穿透能力强等特点；其内部电路设计采用声表面谐振器稳频，空旷距离200M；有固定编码和滚动编码型；内配锂电池，使用寿命可达一年以上。
主要用于专业防盗报警系统与主机配套使用。
一般安装于门窗的开启处作为感应触发装置，利用无线电波将触发信号传递给报警主机，由主机进行信号处理发出相应的报警信号。
其安装要点，将无线发射器和磁块分别安装在门框和门上（通常在门的沿及上框）但要注意无线发射器和磁块相互对准，相互平行，间距不大于15MM。
注意事项，尽量减短与主机之间的距离。
尽量与主机之间不要有钢筋混凝士及电器。
安装的位置必须在避免水或潮湿的地方。
尽量将发射器装在门框上，将磁块安装在门是以减少发射器受到震动而引起脱落。
门禁控制器是门禁系统的核心部分，是门禁系统的灵魂。
门禁控制器的质量和性能优劣直接影响着门禁系统的稳定性，而系统的稳定性会直接影响着门禁系统使用者的工作和生活秩序，甚至影响到生命和财产的安全。
因此，在选购无线门磁控制器就得注意了。
门禁控制器的输出是由继电器控制的。
控制器工作时，继电器要频繁的开合，而每次开合时都有一个瞬时电流通过。
如果继电器容量太小，瞬时电流有可能超过继电器的容量，很快会损坏继电器。
一般情况继电器容量应大于电锁峰值电流3倍以上，建议选用7A额定工作电流的继电器.输出端通常是接电锁等大电流的电感性设备，瞬间的通断会产生反馈电流的冲击，所以输出端宜有压敏电阻或者反向二极管等元器件予以保护。
315无线模块技术原理315无线模块是指一种能够进行无线通信的模块，采用射频技术实现数据的传输。
它的主要应用领域包括遥控、定时器、闹钟、短程无线通讯、无线报警等方面。
下面将介绍315无线模块的技术原理。
1. 信号传输原理315无线模块采用的是射频技术进行数据传输。
所谓射频技术，就是指在无线电波频谱中的频率范围内进行通信的技术。
这种技术需要发射机和接收机共同工作，将信息通过无线电波传递出去，然后从接收机接收信息。
2. 发射机工作原理315无线模块的发射机通常由一个射频振荡器、一个射频功率放大器和一个天线组成。
射频振荡器产生了一个固定频率的射频信号，该信号被放大器放大后传输到天线上。
在传输过程中，由于信号的功率较强，可以穿过墙壁等物体进行传输。
3. 接收机工作原理315无线模块的接收机是由一个射频前置放大器、一个混频器、一个解调器和一个微处理器组成的。
接收机的工作流程如下：接收机从发射机发送的射频信号中选取所需的信号，然后经过前置放大器放大，并和一个另外的射频信号进行混频。
混频器可以将接收到的信号转换成中频信号，接着中频信号会被送入解调器进行解调和滤波处理。
微处理器会将处理完成的信号转换成数字信号，供系统使用。
4. 315无线模块的应用315无线模块的应用非常广泛，主要集中在短距离通讯、遥控、报警等领域。
有很多家电制造商都将315无线模块用于无线遥控等方面，比如电视、空调、车库门、遥控灯等。
315无线模块还被广泛应用于无线报警系统、电子门锁等场合。
315无线模块采用的射频技术可以实现无线信号的传输，具有传输距离远、传输速度快、无需走线等优点。
其主要应用在短距离通讯、遥控和报警等领域，为用户提供了更加便利的服务。
5. 315无线模块的特点315无线模块具有以下几个特点：(1) 信号传输距离远。
由于采用的是射频技术，可以穿过墙壁等障碍物传输信号，使得传输距离更远。
(2) 传输速度较快。
使用无线信号进行数据传输，比有线传输更快，且不受线路长度限制。
0(ABC不插)433.85 470.25 869.43 915.0
2 433.20 470.49 869.56 915.4
4 434.00 470.652 867.8 915.8
6 433.40 470.90 868.2 916.2
，如图2。
CON1连接器的6、7定义为RS-485接口，但是其他不用的接口，不能引线。
TTL接口和RS-485接口两种方式是同时存在的。
使用的线束只留下4根线，如图2:
图2. TTL接口方式示意图：
b) RS-232接口方式示意图如图3，D=1(插短路器
)。
使用的线束只留下4根线，如图4:
图4. RS-485接口方式示意图
3. 接口速率
接口的速率是由硬件决定的。
订货时须说明。
4．J1的E位是用来选择校验方式的：即8E1/8O1和8N1的选择
E=0(不插短路器
) 8N1不带校验位
注：以上参数设置后，必须重新上电后新设置才能生效。
5.指示灯功能
模块上电时，TX灯会闪一次，是模块在往串口输出一串版本号信息。
由此判断模块的一些基本信息。
比如：
SRWF-1021（V11）
C=00（433），TTL/RS485/RS232，8N1/9N1
说明：SRWF-1021表示模块型号，
（V11）表示模块程序版本号
C=00其中00为信道号，433为通信频段，
TTL/RS485/RS232为模块接口方式
8N1/9N1为接口校验方式。
当模块往空中发送数据时，RX灯（红灯）会闪（RS232/RS485通讯口不闪）
当模块接收到空中的数据时，TX灯（绿灯）会闪烁。
基于单片机控制的智能家庭防盗报警系统的设计前言现在我国国民经济的快速发展, 人民生活水平的提高, 人们对家庭住房的防盗、防劫、防火设备的重视程度也在不断提高, 所以现代社会有更多的人需要对偷盗、抢劫、火灾、煤气泄漏等事故进行监测和报警。
为了有效的保证居民的生命财产安全, 我们设计了一款智能家庭防盗报警系统。
智能家居报警系统采用这种星型拓扑结构能够很好地扩展组合，容易增加网络节点，满足在家居中网络节点分布的不确定性，可在房间、隔离处放置一个节点，避免无线干扰和报警区域不确定性的问题，由中心节点对多个网络节点所传递的数据进行综合处理，分析是否发出报警信号。
该系统是利用无处不在的电话网络进行监控,将AT89S51 单片机、ISD4000 集成语音芯片、HT1602 液晶显示驱动芯片及集成电路组成的双音多频拨号电路等有机地结合在一起, 构成一种功能先进、实用、成本低廉的家庭智能防盗报警器。
1 电路组成框图和基本工作原理1.1 电路组成框图智能家庭防盗报警系统是由无线发送/ 接受模块、报警模块、键盘模块、晶显示模块、语音模块、DTMF解/ 编码模块等构成, 系统硬件总体框图如图1.1-1 所示。
图1.1-1 系统硬件总体框图1.2 电路基本工作原理介绍当家中发生警情时, 此时家中设定的无线模块或者其他传感器模块会发出异常信号给单片机, 单片机接受到信号后立即发出现场声光报警信号来威慑侵入者, 同时将单片机自动拨打预先存储在24C02 中的电话号码给主人或者小区物业报警, 以便及时采取防盗措施避免财产损失。
当主人在异地处理家中的情况或者遥控家中的电器的开关时, 只需要拨打家中的固定电话号码, 因为该报警系统的电话接口是并联在电话机上的, 若铃声响五次后无人接通(具体次数可由软件设定),则该报警系统就自动模拟摘机, 在主人输入预定的密码后, 就可以观测家中的动静以及控制家中电器的关、断。
当主人在家无须设防时, 该报警系统还可以显示时钟、温度等等, 还可以设定起床闹铃等多重功能, 这些都可以结合软件和相关芯片来实现。
无线报警器控制系统设计作者：詹世建来源：《科技资讯》2013年第05期摘要：此课题研究的内容主要是无线接收、系统控制、和解决一般报警系统可预见的防范措施。
这里所设计的系统结构主要红外探测接收模块，发射模块，报警系统控制中心组成。
红外接收电路集红外光遮挡、触摸报警双重功能于一体，具有隐蔽性强、警戒距离远、灵敏度高、报叫响高等优点。
系统控制采用AT89C2051及PT2272/2262专用解码芯片，可靠性及稳定性较好；数据处理的任务由单片机完成，用于区分报警信号，同时接受各种操作指令，完成相应的操作，当接收到报警信号后一方面驱动报警电路，发出响亮的警车报警声；另一方面输出具体的地址信息，确定是哪一路发送了报警信号；断电报警功能则实时监控电源状况。
关键词：红外探测无线接收与发射灵敏度高报叫响亮中图分类号：TM5 文献标识码：A 文章编号：1672-3791（2013）02（b）-0034-031 系统设计方向及目标1.1 工作原理及组成部分红外探测发射电路使用IC555多谐振荡器、发光指示电路和红外光发光驱动电路组成。
接收电路红外光电转换器、放大电路、单音译码电路、跟随器、可控硅触发电路和音响报叫电路等。
采用红外光无阻挡地照射在红外接收管VD1、VD2的接收窗口上。
发射电路中的VD1，VD2发出两束相距10 cm的载波为14 Hz的调制红外光，并直射在接收电路的VD1、VD2管上。
如有人闯入照射区，系统自动发出警示音。
系统控制采用AT89C2051及PT2272/2262专用解码芯片，可靠性及稳定性较好；数据处理的任务由单片机完成，用于区分报警信号，同时接受各种操作指令，完成相应的操作，当接收到报警信号后一方面驱动报警电路，发出响亮的警车报警声；另一方面输出具体的地址信息，确定是哪一路发送了报警信号；断电报警功能则实时监控电源状况。
（主要功能介绍见硬件设计）1.1.1 设计框图（如图1）1.1.2 系统模拟框图如（如图2）1.2 入侵探测器选型2 红外发射与接收的编码方式2.1 无线发射编码方式及原理无线发射框图（如图3）。
