高层建筑给排水毕业设计论文终稿

2024年建筑给排水设计研究论文引言随着城市化进程的加速，建筑行业作为其中的支柱产业，不断追求技术与设计的创新。

给排水设计作为建筑设计中的关键环节，其重要性不言而喻。

一个合理的给排水设计不仅能够满足建筑内部的用水需求，还可以有效地节能减排，保护环境。

因此，本文将深入研究建筑给排水设计的要点和挑战，探讨如何通过科学的设计方法，实现水资源的高效利用和可持续发展。

一、建筑给排水设计的基本概念给排水设计是指为满足建筑内部各种用水需求而进行的管道、设备、附件等的设计。

其涉及的内容包括给水系统的设计、排水系统的设计、热水系统的设计以及雨水排放系统等。

一个合理的给排水设计应该考虑到建筑的使用功能、地理位置、气候条件、供水水压、水质要求等多方面因素。

二、建筑给水设计要点水源选择：根据建筑所在地的水源条件，选择合适的供水方式，如自来水、井水、雨水收集等。

同时，需要考虑水源的稳定性和可靠性。

水质保障：设计过程中应确保水质符合国家标准，考虑设置适当的水质处理设备，如过滤器、消毒设备等。

水压平衡：针对高层建筑，需要合理设置给水系统的分区，以保证各区域的供水水压稳定。

节能设计：通过选用节水型器具、合理设置管道直径、优化水力计算等措施，实现给水系统的节能减排。

三、建筑排水设计要点排水体制：根据建筑的使用功能和排水量，选择合适的排水体制，如分流制、合流制等。

污水处理：对于生活污水，应设置适当的污水处理设备，以满足环保要求。

管道布局：排水管道的布局应合理，避免堵塞和倒坡现象的发生。

同时，应考虑维护的便利性。

噪音控制：排水管道的设计应考虑噪音控制，避免对居住者造成干扰。

四、建筑给排水设计的创新与发展随着科技的进步和环保意识的增强，建筑给排水设计也呈现出许多新的趋势和特点。

智能化管理：通过引入智能管理系统，实现对给排水系统的实时监控和调控，提高系统的运行效率和稳定性。

绿色建材的应用：采用环保、节能的管材和附件，减少对环境的污染。

雨水回收利用：通过设置雨水收集系统，实现雨水的回收和利用，提高水资源的利用效率。

高层建筑论文：浅析高层建筑给排水系统关键信息项：1、给排水系统的设计要求：＿___________________________2、给排水系统的施工要点：＿___________________________3、给排水系统的常见问题及解决措施：＿___________________________4、给排水系统的维护与管理：＿___________________________1、引言11 高层建筑的发展趋势随着城市化进程的加速，高层建筑在城市中越来越常见。

高层建筑不仅能够有效利用土地资源，还能满足人们对居住和工作环境的多样化需求。

12 给排水系统在高层建筑中的重要性给排水系统是高层建筑正常运行的重要保障，直接关系到居民的生活质量和建筑的安全。

2、给排水系统的设计要求21 供水系统设计211 水量和水压的保障应根据建筑的用途、人数等因素，合理计算用水量，并确保供水水压稳定，满足各楼层用户的需求。

212 分区供水由于高层建筑高度较大，为避免低层管道承受过高压力，通常采用分区供水方式，如低区、中区和高区。

22 排水系统设计221 污水排放合理规划污水管道的走向和管径，确保污水能够顺畅排放，防止堵塞和倒流。

222 雨水排放考虑当地的降雨量和建筑的屋面面积，设计足够容量的雨水排放系统，避免雨水积聚。

3、给排水系统的施工要点31 管道材料的选择311 质量要求选用符合国家标准和工程要求的管道材料，如钢管、塑料管等，确保其强度和耐腐蚀性。

312 环保性能优先选择环保型材料，减少对环境的影响。

32 施工工艺321 管道连接严格按照施工规范进行管道连接，如焊接、螺纹连接、热熔连接等，保证连接牢固、密封良好。

322 管道安装注意管道的坡度和垂直度，保证排水顺畅，供水稳定。

33 施工质量控制331 检验与验收加强对施工过程中的检验，包括材料检验、隐蔽工程验收等，确保施工质量符合要求。

332 质量问题处理对于发现的质量问题，及时采取措施进行整改，确保给排水系统的可靠性。

《高层建筑给水排水设计方案分析》篇一一、引言随着城市化进程的加速，高层建筑如雨后春笋般拔地而起。

高层建筑的给水排水系统设计，不仅关系到建筑的使用功能，还直接影响着居民的生活质量及建筑的安全运行。

因此，合理、科学的给水排水设计方案对于高层建筑至关重要。

本文将详细分析高层建筑给水排水设计方案的相关内容。

二、高层建筑给水设计方案分析1. 水源与供水方式设计高层建筑的水源通常来自城市自来水供应系统。

供水方式设计时，需根据建筑的高度、用水量等因素，选择合理的供水方式。

常见的供水方式有分区供水、并联供水、串联供水等。

其中，分区供水方式适用于超高层建筑，可以减少管网压力，提高供水的稳定性和可靠性。

2. 给水管材选择给水管材的选择直接影响到给水系统的使用寿命和安全性。

常用的给水管材有铸铁管、钢管、塑料管等。

其中，塑料管因其优良的抗腐蚀性、环保性及经济性，在高层建筑给水系统中得到广泛应用。

3. 节水与节能设计在给水设计方案中，应充分考虑节水与节能的因素。

例如，采用节水型卫生洁具、安装水表和流量控制装置等，以减少水资源浪费。

同时，通过太阳能、空气能等可再生能源的利用，实现节能降耗。

三、高层建筑排水设计方案分析1. 排水系统布局设计排水系统布局设计需根据建筑物的结构、使用功能等因素进行。

应确保排水系统的顺畅性和可靠性，避免出现堵塞、倒灌等问题。

同时，应合理设置排水管道的坡度和管径，以满足排水需求。

2. 排水管材选择排水管材的选择应考虑其抗腐蚀性、耐压性及使用寿命等因素。

常用的排水管材有铸铁管、塑料管等。

其中，塑料管因其优良的性能和较低的成本，在高层建筑排水系统中得到广泛应用。

3. 污水处理与排放设计高层建筑的污水处理与排放设计是排水系统的重要组成部分。

应设置合理的污水处理设施，对生活污水进行预处理和净化，确保排放的水质符合环保要求。

同时，应采取防臭、防漏等措施，提高排水系统的使用体验。

四、综合设计方案分析在高层建筑给水排水设计中，应综合考虑建筑的使用功能、环境条件、经济性等因素，制定综合性的设计方案。

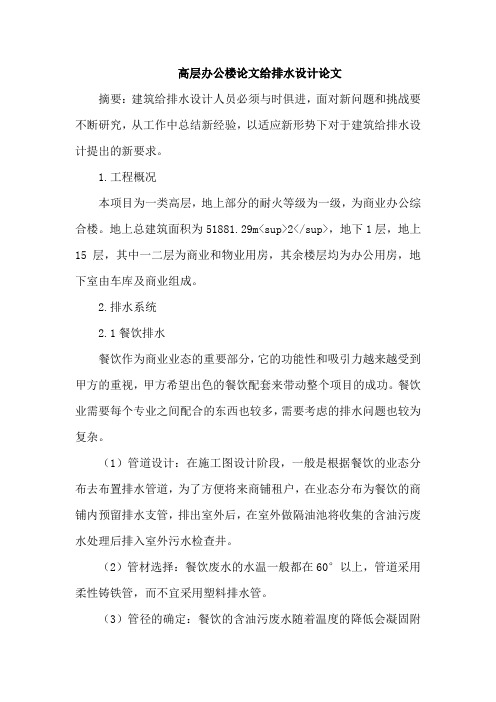

高层办公楼论文给排水设计论文摘要：建筑给排水设计人员必须与时俱进，面对新问题和挑战要不断研究，从工作中总结新经验，以适应新形势下对于建筑给排水设计提出的新要求。

1.工程概况本项目为一类高层，地上部分的耐火等级为一级，为商业办公综合楼。

地上总建筑面积为51881.29m²，地下1层，地上15层，其中一二层为商业和物业用房，其余楼层均为办公用房，地下室由车库及商业组成。

2.排水系统2.1餐饮排水餐饮作为商业业态的重要部分，它的功能性和吸引力越来越受到甲方的重视，甲方希望出色的餐饮配套来带动整个项目的成功。

餐饮业需要每个专业之间配合的东西也较多，需要考虑的排水问题也较为复杂。

（1）管道设计：在施工图设计阶段，一般是根据餐饮的业态分布去布置排水管道，为了方便将来商铺租户，在业态分布为餐饮的商铺内预留排水支管，排出室外后，在室外做隔油池将收集的含油污废水处理后排入室外污水检查井。

（2）管材选择：餐饮废水的水温一般都在60°以上，管道采用柔性铸铁管，而不宜采用塑料排水管。

（3）管径的确定：餐饮的含油污废水随着温度的降低会凝固附着在管道内壁上，使管道横断面不断减小，最终将堵塞管道，因此在设计的时候会适当放大管径。

（4）隔油器的选择：隔油设备处于管道的末端，是餐饮排水系统的保证。

本工程主要采用室外混凝土隔油池将汇总的油污废水进行处理，再排入室外污水检查井，但是有些区域的商铺室外覆土很少，仅能埋入一根排水管，无法安装国标图集上的隔油池，只能在每个商铺内设置小型地上式餐饮废水隔油器，经处理后再埋地出户，最后汇到室外污水管网。

2.2办公区域污水立管本项目办公区域每个房间均设有卫生间，每根污水立管使用人数较多，水量也较大，立管数量也非常多，且一层大厅部分是敞开空间，对应的楼上污水立管不能够直接敷设下来，对污水管出户造成很大的困难。

在大厅上空做设备夹层，大厅上的污水立管在夹层内汇成一根污水立管，沿大厅角落的位置埋地出户。

摘要本次设计为某高层建筑建筑给水排水工程设计，设计的主要任务是对2#住宅楼及地下室（平时）进行给水排水设计。

设计的主要内容：建筑给水工程设计、建筑排水工程设计、建筑消防工程设计、室外化粪池设计和地下室加压泵房设计。

本工程建筑高度为54m，共18层。

给水系统采取分区给水方式，1～4层市政管网供水，5～18层变频加压泵供水，均采用下行上给方式。

消防系统包括建筑室内的消火栓系统布置、地下室的自动喷淋系统布置、发电机房及储油间的自动水喷雾系统布置。

在2#屋顶设置20m2消防水箱，地下室设360㎡消防水池。

排水系统包括生活污、废水排放，雨水排放和空调冷凝水排放。

室内污水与废水单独排放，室外合流至化粪池。

关键词：分区给水；消火栓系统；自动喷淋系统；自动水喷雾系统；排水系统ABSTRACTThe design of affordable housing units for the construction of a water supply and drainage engineering design, the main task is to design 2 # residential floor and basement (usually) for water supply and drainage design. The main design elements: building water supply engineering, construction drainage engineering design, building fire protection engineering design, outdoor and underground septic tank design pressure pump design.The engineering and construction height of 54m, a total of 18 layers. Approach to regional water supply system, from 1 to 4 layers of municipal water supply pipe network, from 5 to 18 layers frequency pressure pump water, are used to the way down on. Fire hydrant system, including system architecture layout of the room, the basement sprinkler system layout, generator room and storage rooms of the automatic water spray system arrangement. 2 # 20 square meters roof set fire water tank, located 360 m underground fire pool. Sewage drainage system, including life, wastewater discharge, stormwater drainage and air conditioning condensate discharge. Discharge of sewage and wastewater separate indoor and outdoor convergence to the septic tank.Key words: district water supply; fire hydrant system; automatic sprinkler system; automatic water spray system; drainage system目录1. 绪论 (1)1.1工程概况及设计资料 (1)1.1.1 建筑设计资料 (1)1.1.2 给水排水设计资料 (1)1.2设计任务及内容 (1)1.3设计要求 (1)1.4设计说明书和计算书的编写 (2)1.5毕业设计成果提交 (2)1.6设计依据 (2)2. 设计方案说明 (3)2.1建筑内给水系统 (3)2.1.1 系统的选择 (3)2.1.2 分区给水的划分 (3)2.1.3 给水方式的选择 (3)2.1.4 系统组成 (4)2.1.5 给水管道及设备安装 (4)2.2建筑内消防系统 (4)2.2.1 系统的选择 (4)2.2.2 消防管道及设备安装要求 (6)2.3建筑内排水工程 (7)2.3.1 系统的选择 (7)2.3.2 系统的组成 (8)2.3.3 排水管道安装要求 (8)3. 设计计算书 (11)3.1建筑给水系统的设计计算 (11)3.1.1 设计方案 (11)3.1.2 给水管网水力计算 (11)3.2消火栓系统的设计计算 (19)3.2.1 消火栓管网水力计算的基本数据 (19)3.2.2 消火栓管网水力计算 (19)3.3自动喷水灭火系统的设计计算 (24)3.3.1 自动喷水灭火水力计算的基本数据 (24)3.3.2 管网水力计算 (24)3.3.3 水泵的选择 (26)3.3.4 水泵结合器的选择 (27)3.4水喷雾系统的设计计算 (27)3.5建筑排水系统的设计计算 (28)3.5.1 排水方式的选择 (28)3.5.2 排水系统组成 (28)3.5.3 排水系统的管道计算 (28)3.5.4 化粪池型号的确定 (30)3.5.5 集水井及排水泵计算 (32)3.6雨水系统的设计与计算 (32)3.6.1 设计方案 (32)3.6.2 设计计算 (33)4 泵房设计 (35)4.1泵房平面布置 (35)4.2水泵型号 (35)5 结论 (36)致谢 (37)参考文献 (37)1. 绪论1.1 工程概况及设计资料1.1.1 建筑设计资料某高层建筑位于我国南方沿海地区，建筑高度54.00米，为高层普通住宅楼。

《高层建筑给水排水设计方案分析》篇一一、引言随着城市化进程的加速，高层建筑已成为现代城市的重要组成部分。

然而，高层建筑的给水排水问题一直是建筑设计和建设过程中的重要挑战。

为了确保高层建筑的安全、稳定和高效运行，必须进行科学的给水排水设计方案。

本文将对高层建筑给水排水设计方案进行详细分析，以期为相关领域提供有价值的参考。

二、高层建筑给水设计方案分析1. 设计原则高层建筑给水设计应遵循安全、稳定、高效、节能的原则。

首先，要确保供水系统的稳定性和可靠性，以满足高层建筑用水需求。

其次，要优化管网布局，降低能耗，提高运行效率。

最后，要注重水质安全，确保供水质量符合国家标准。

2. 供水方式高层建筑给水方式一般采用分区给水和加压给水两种方式。

分区给水适用于层数较低的高层建筑，将供水系统分为若干个独立区域，通过分区域供水，减少管网压力损失。

加压给水适用于超高层建筑，通过设置加压泵站和储水池等设施，将水送至高层建筑各层。

3. 管网设计管网设计是高层建筑给水设计的关键环节。

设计时需考虑管材选择、管径大小、管道布局等因素。

管材应选用耐腐蚀、耐高压的优质材料，如不锈钢、铜等。

管径大小需根据用水量和水压需求进行合理配置。

此外，要优化管道布局，降低管道阻力和泄漏风险。

三、高层建筑排水设计方案分析1. 设计原则高层建筑排水设计应遵循安全、环保、节能的原则。

首先，要确保排水系统的顺畅和安全，防止污水倒灌和泄漏。

其次，要注重环保，采取有效措施减少污水对环境的影响。

最后，要优化排水系统设计，降低能耗和运行成本。

2. 排水方式高层建筑排水方式一般采用自然排水和压力排水两种方式。

自然排水适用于低层建筑，利用重力将污水排至室外排水系统。

压力排水适用于高层建筑，通过设置排水泵站等设施，将污水加压排放至室外排水系统。

3. 污水处理与再生利用为了实现环保和节能目标，高层建筑应采用先进的污水处理技术，对生活污水进行深度处理和再生利用。

例如，可采用生物处理法、物理化学法等处理工艺，将处理后的中水用于冲厕、绿化等非饮用水用途，降低水资源消耗和污水排放量。

建筑给水排水工程优化设计论文关于建筑给水排水工程优化设计论文范文1概述目前，高层建筑的迅速发展已经成为我国建筑建设的主流方向。

但是，在实际的建设过程中，给水排水设计表现出很多的困难。

由于高层建筑的楼层较多，在管道设计、水压安排等多个方面都亟需进行深度的优化，与此同时，加强整个建筑施工管理工作、保证施工工作的正常进行对优化高层建筑给排水工程的意义更加深远，也能够从某种角度上保证人们生活质量的不断提升。

2建筑给排水工程在施工中存在的问题2.1管道材料的质量问题在给排水工程中，上水管作为给水的关键管道，其质量好坏直接关系到水源质量的好坏。

我国以前采用的管材是镀锌管，现在已经逐步进行淘汰，代替其在施工过程中使用的是新型的管道材料，建筑上常用的管道材料大多数是以塑料作为原材料进行制作出的上水管道。

现在，国家对上水管道的材料没有进行明确的规定，在进行给水排水工程设计和施工的时候，进行施工的企业常常由于过度追求利益上的收获，因此选用一些耐腐蚀性较强，但是抗压性较差的管道。

这种做法严重影响建筑管道的建设，非常容易发生严重的漏水或者渗水问题，可能引发建筑整体的质量问题，甚至危及人们的生命和财产安全。

2.2管道噪音的控制问题由于目前的建筑下水管道中大部分空间是空气，如果有水经过，便会引起不同程度的噪音，这种问题对于上水管道而言通常不会发生，因为上水管里基本没有空气，噪音就没有出现。

那么，只是下水管道中才会存在噪音问题，比如坐便器在下水的时候，存在水流和管壁相互撞击而造成的噪音，管道中水流的搅动产生大量的气泡上浮在整个管道中产生的噪音，当水流进一步流进垂直管道中后又产生了噪音，因此现在下水管道的噪音问题是一个非常严重的问题，究其原因有以下几点：2.2.1由于震动而形成的噪音。

震动噪音就是指受到下水管水流撞击而产生的噪音，这种噪声的传播范围非常广，给人们的实际生活带来了很大的负面影响。

再者，在现代高层建筑不断建设的过程中，为了不断提高业主的日常用水质量，满足业主的用水需求，绝大多数高层建筑物里都安装了水源加压设备，该设备在工作的时候存在很大的震动，也会产生严重的噪音问题。

西安伟华大厦给排水设计毕业论文目录摘要 ...............................................................................................错误!未定义书签。

Abstract .......................................................................................错误!未定义书签。

1绪论 (1)1.1工程概况 (1)1.2设计资料 (1)1.3 工程设计任务 (2)2 方案设计说明 (3)2.1建筑冷水给水工程设计 (3)2.1.1 高层建筑给水系统竖向分区 (3)2.1.2高层建筑给水方式 (3)2.1.3给水系统的比较选择 (5)2.2建筑消防工程设计 (6)2.2.1消火栓给水系统给水方式 (6)2.2.2自动喷水灭火系统 (6)2.3排水系统设计 (7)2.2.1污废水排水系统 (7)2.3.2雨水排水系统的组成 (7)2.4热水系统设计 (8)2.4.1热水供应系统的分类 (8)2.4.2热水供应系统的选择 (8)2.4.3热水供应系统的组成 (8)2.5管道及附件安装工程 (8)2.5.1冷水给水管道及设备安装要求 (8)2.5.2排水管道安装要求 (9)2.5.4热水给水管道及设备安装要求 (10)3 设计计算书 (11)3.1生活给水系统的计算 (11)3.1.1用水量计算 (11)3.1.2生活水池容积及配水管的选定 (11)3.1.3 给水管网水力计算 (11)3.1.4水表水头损失计算 (21)3.1.5设备的计算和选择 (22)3.2 建筑消防工程设计计算 (23)3.2.1消火栓给水系统用水量的确定 (23)3.2.3 高位消防水箱容积计算 (24)3.2.4消火栓系统设计计算 (24)3.2.5消火栓系统水力计算 (26)3.2.6消防泵的选用 (27)3.2.7其他设施的设计 (28)3.2.9 管材 (32)3.3排水系统的计算 (32)3.3.1排水方案 (32)3.3.2排水管道水力计算 (32)3.4 屋面雨水排水设计计算 (43)3.4.1系统说明 (43)3.4.2雨水排水计算 (43)3.5 热水给水计算 (45)3.5.1热水量计算 (45)3.5.2 设计小时耗热量计算 (45)3.5.3 设计小时热水量 (46)3.5.4 热媒耗量计算 (46)3.5.6加热设备选择计算 (47)3.5.7 热水配水管网计算 (48)3.5.8水表水头损失计算 (56)3.5.9 热水回水管网的水力计算 (57)3.5.10 热水循环设备的选择 (65)4 技术经济分析 (66)4.1 建筑给水系统 (66)4.2 建筑排水系统 (66)4.3 建筑热水系统 (66)4.4 建筑消防系统 (66)5 结论 (67)参考文献： (68)致谢 (69)毕业设计（论文）知识产权声明 (70)毕业设计（论文）独创性声明 (71)附录 ...............................................................................................错误!未定义书签。

1 引言随着近几年来建筑业的飞速发展，高层建筑不断涌现。

新增的高层建筑中，住宅楼所占比例逐渐增多。

而随着人们生活水平的提高，人们对生活质量的要求也越来越高，给排水设计中，在系统的安全性、耐用性以及服务质量等方面需要注意的问题也越来越多。

本工程结合了工程所在地石家庄的实际情况，针对住宅的使用对象以及给排水专业的新技术、新规范、新动态，各系统设计充分考虑了用水安全、经济耐用，节能环保等方面的要求，将本住宅按高级住宅标准设计，同时考虑各系统的服务质量工程建设的经济效益与社会效益。

可谓是是高标准，严要求，以期在完成毕业设计的同时，使自己充分掌握给排水设计知识与技巧，充分了解本专业的发展趋势。

2 工程概况本设计为本科阶段毕业设计，设计题目来源于实际工程，是某企业的一栋宿舍楼，工程地点在石家庄市，为二类高层建筑。

基本设计参数包括：（1）建筑物性质：普通高层住宅楼1座；（2）建筑层高：总高49.3m，地上17层，地下2层；（3）供水水源：来自市政供水管网。

另有条件图一份，内有地下二层、地下一层、首层、标准层、顶层、屋顶建筑平面图，见条件图。

3 设计计算说明书3.1 室内给水系统的设计计算设计要点：（1）系统选择依据《建筑给排水设计规范》GB50015-2003，高层建筑生活给水系统的竖向分区，应根据使用要求，材料设备性能，维修管理，建筑物层数等条件，结合室外给水管网的水压经经济技术比较确定。

住宅楼竖向分区各分区最低卫生器具配水点处的静水压不宜大于0.45MPa，特殊情况下不宜大于0.55MPa；水压大于0.35MPa的入户管（或配水横管），宜设减压或调压设置；各分区最不利配水点的水压，应满足用水水压要求。

建筑高度不超过100m 的建筑的生活给水系统，宜采用垂直分区并联供水或分区减压的供水方式。

本设计中，石家庄市市政管网可提供的常年资用水头为0.30MPa ，可以满足六层高的用水压力，经技术经济比较，在本楼采用上下分两区的给水方式，下区六层由市政管网供水，下行上给式，7～17为上区，由水箱供水，上行下给式，屋顶水箱间设有一座17 3m 的水箱（其中有消防用水量12 3m ），为上区供水。
