山东峨嵋冶金耐火材料制品有限公司员工培训教材焊工识图和放样机械部主编:张伟第1课 焊接图焊接图是供焊接加工时所用的图样。
一般焊接图除了包括与焊接有关的内容外,还需有其它加工所需的全部内容。
这种图样要求把零件或构件的全部结构形状、尺寸和技术要求都表达得完整、清晰,如7.2图所示。
一、焊接接头型式和焊缝的规定画法1. 焊接接头型式 焊接接头的型式有对接接头、T 型接头、角接接头和搭接接头。
2.焊缝的规定画法 图样上一般不需要特别表示焊缝,只在焊缝处标注焊缝符号,如图1.4所示。
如果需要绘制焊缝时,除标注焊缝符号外,可用粗实线(2b~3b )表示可见焊缝,用栅线表示不可见焊缝,栅线用细实线绘制并与焊缝垂直,如图1.5所示。
二、焊缝符号及标注 图1.4 焊接接头的形式 在图样中,焊缝型式及尺寸均用焊缝符号来说明。
焊缝符号主要由基本符号、辅助符号、指引线、焊缝尺寸符号等组成。
基本符号和辅助符号用粗实线绘制,指引线用细实线绘制。
1.基本符号 基本符号是表示焊缝横剖面形状的符号,它采用近似于焊缝剖面形状的符号来表示。
基本符号见下表1.1。
常 用 基 本 符 号2.辅助符号和补充符号 常用辅助符号和补充符号见下表1.2。
表1.2 辅助符号和补充符号 焊缝名称示意图Ⅰ形焊缝V 形焊缝单边V 形焊缝钝边V 形焊缝符号焊缝名称示意图符号U 形焊缝带钝边带钝边单边V 形焊缝角焊缝点焊缝辅助符号和补充符号符号说明型式名称凹面符号凸面符号三面焊缝符号周围焊缝符号平面符号现场符号表示焊缝表示平齐表示焊缝表示焊缝表示凹陷表示凸起三面焊缝的方向与实际基本一致表示环绕工件周围施焊表示在现场或工地施焊a)对接接头b)T 型接头c)角接接头d)搭接接头3.指引线 指引线一般由带箭头的指引线(简称箭头线)和两条基准线(一条为细实线,另一条为虚线)两部分组成,如左图所示:(1)箭头线和接头的关系 箭头线和接头的关系分为接头的接头侧和接头的非接头侧,其具体含义可将实线当做工件正面,虚线当做背面,由下图表明:(2)箭头线的位置 箭头线相对于焊缝的位置一般没有特殊要求,如右上图。

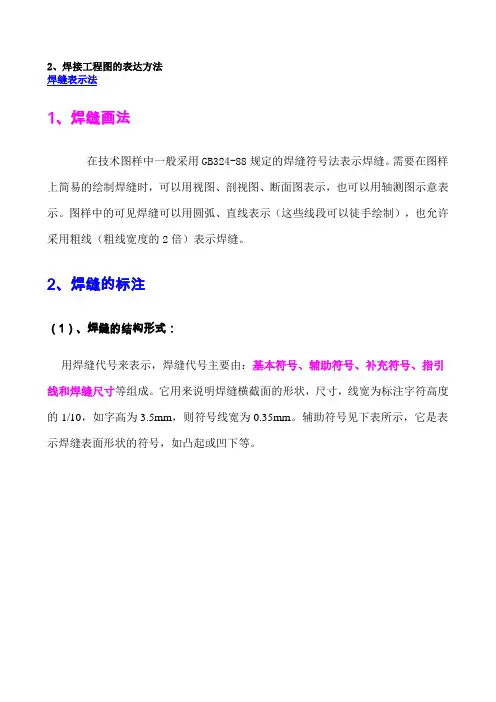

2、焊接工程图的表达方法焊缝表示法1、焊缝画法在技术图样中一般采用GB324-88规定的焊缝符号法表示焊缝。
需要在图样上简易的绘制焊缝时,可以用视图、剖视图、断面图表示,也可以用轴测图示意表示。
图样中的可见焊缝可以用圆弧、直线表示(这些线段可以徒手绘制),也允许采用粗线(粗线宽度的2倍)表示焊缝。
2、焊缝的标注(1)、焊缝的结构形式:用焊缝代号来表示,焊缝代号主要由:基本符号、辅助符号、补充符号、指引线和焊缝尺寸等组成。
它用来说明焊缝横截面的形状,尺寸,线宽为标注字符高度的1/10,如字高为3.5mm,则符号线宽为0.35mm。
辅助符号见下表所示,它是表示焊缝表面形状的符号,如凸起或凹下等。
补充符号见下表表所示,它是用来表示焊缝的范围等特征的符号。
(2)、指引线:采用细实线绘制,一般由带箭头的指引线(称为箭头线)和两条基准线(其中一条为实线,另一条为虚线,基准线一般与图纸标题栏的长边平行)必要时可以加上尾部(90°夹角的两条细实线),如图所示。
(3)、标注标注时,箭头线对于焊缝的位置一般没有特殊的要求。
当箭头线直接指向焊缝时,可以指向焊缝的正面或反面。
但当标注单边V形焊缝、带钝边的单边V形焊缝、带钝边的单边J形焊缝时,箭头线应当指向有坡口一侧的工件。
如图所示。
(4)、基准线的虚线也可以画在基准线实线的上方,如上图c所示V型焊缝在视图中不可见的一侧,标在上下都一样,一定是符号中有虚线的一侧。
(5)、当箭头线直接指向焊缝时,基本符号应标注在实线侧,如上图中的U形焊缝符号和下图中的角焊缝符号。
当箭头线指向焊缝的另一侧时,基本符号应标注在基准线的虚线侧,如上图c中的V形焊缝的标注以及下图中下方的角焊缝。
(6)、标注对称焊缝和双面焊缝时,基准线中的虚线可省略。
如下图所示。
(7)、在不致引起误解的情况下,当箭头线指向焊缝,而另一侧又无焊缝要求时,允许省略基准线的虚线。
(8)、焊缝尺寸符号焊缝尺寸符号为:其中的字母代号含义为:其中P为钝边高度,H为坡口深度(图a);K为焊角高度(图f);h为焊缝的余高(图e);S为焊缝有效高度(图h);R为U形焊缝的根部直径;c为焊缝宽度(图h);d为熔核直径(图g);α为坡口角度、β为坡口面角度(图c);b为根部间隙(图d);n为相同焊缝数量、l为焊缝长度、e为焊缝间隙长度(图e)。
