鱼眼镜头的畸变纠正分析

Final Cut Pro中的鱼眼修正和镜头校正技巧在视频编辑领域中，鱼眼镜头是一种非常流行的选择，可以提供广角视野，带来独特的视觉效果。

然而，由于镜头的特性，鱼眼效果也会导致图像的畸变和扭曲。

为了纠正这些问题，Final Cut Pro提供了一些强大的工具和技巧来执行鱼眼修正和镜头校正。

首先，让我们看看如何进行鱼眼修正。

通过以下步骤，您可以快速轻松地纠正鱼眼镜头引起的畸变。

1.在Final Cut Pro中打开您的项目，并将需要进行鱼眼修正的视频片段拖到时间轴中。

2.选择您要进行修正的片段，然后点击顶部工具栏中的“视频修复”按钮。

3.在视频修复选项卡中，找到并点击“鱼眼”选项。

4.在“鱼眼”选项下，您可以看到可以控制畸变纠正强度的滑块。

根据您的需要，调整滑块直到您满意的效果。

您还可以通过点击“自动校正”按钮让Final Cut Pro自动进行校正，但这可能不总是达到理想效果。

5.在应用了修正后，您可以通过比较修正前后的画面来评估结果。

如果需要进一步的微调，您可以重新调整滑块或使用其他工具。

除了鱼眼修正外，Final Cut Pro还提供了一个功能强大的镜头校正工具，可以修正因摄影时相机或镜头倾斜引起的图像扭曲。

以下是如何使用Final Cut Pro中的镜头校正工具进行校正的步骤：1.选择需要进行校正的视频片段，并进入“视频修复”选项卡。

2.在视频修复选项中，找到并点击“镜头校正”选项。

3.在镜头校正选项中，您可以调整视频的角度、旋转和缩放参数。

使用这些参数，您可以纠正摄像机或镜头倾斜引起的图像扭曲。

4.通过调整参数，预览校正后的画面，并与未校正的画面进行比较。

确保校正后的图像看起来更自然且没有明显的扭曲。

5.完成校正后，将修正效果应用到视频片段中，并检查整个项目的一致性。

通过Final Cut Pro的鱼眼修正和镜头校正工具，您可以轻松修复由于使用鱼眼镜头和相机/镜头倾斜引起的图像畸变和扭曲。

摄影中的镜头畸变与校正技巧摄影是一门充满艺术性和技术性的创作形式。

在摄影过程中，摄影师常常会面临各种技术挑战，其中之一就是镜头畸变。

镜头畸变是在拍摄过程中产生的图像变形现象，它可能会影响到照片的质量和真实性。

为了解决这一问题，摄影师需要熟悉镜头畸变的类型和校正技巧。

一、什么是镜头畸变镜头畸变是指镜头在成像过程中引起的图像变形。

它主要分为三种类型：桶形畸变、枕形畸变和畸形畸变。

1. 桶形畸变桶形畸变是在照片中出现图像向中心收缩的现象，形状类似于桶子。

这种畸变通常出现在广角镜头和鱼眼镜头中，由于广角镜头的视角较大，所以图像边缘会向中心收缩。

2. 枕形畸变枕形畸变是在照片中出现图像向边缘收缩的现象，形状类似于枕头。

这种畸变通常出现在长焦镜头中，由于长焦镜头的视角较窄，所以图像边缘会向中心收缩。

3. 畸形畸变畸形畸变是在照片中出现一些不规则的图像变形现象，如弯曲或拉伸等。

这种畸变通常由于镜头的质量较差或者使用不当造成。

二、镜头畸变的校正技巧镜头畸变可以通过以下几种方法进行校正，以保证照片的质量和真实性。

1. 镜头校正大部分相机和摄像机都具有镜头校正功能，可以通过设置菜单中的参数进行校正。

通过选择恰当的校正参数，可以有效减轻或消除镜头畸变。

2. 后期校正在后期处理中，我们可以使用专业的图像编辑软件来进行镜头畸变的校正。

这种方法可以更加精确和灵活地处理畸变问题，同时也可以对图像进行其他的调整和修饰。

3. 畸变校正镜头一些专业的摄影镜头具有畸变校正的功能。

这些镜头内部集成了特殊的光学组件，可以在成像过程中主动校正镜头畸变，提供更加真实和准确的图像。

4. 构图和摄影技巧在实际拍摄中，合理的构图和摄影技巧也可以帮助减轻或掩盖镜头畸变。

通过选择恰当的角度、距离和焦距等因素，可以最大程度地优化图像的透视和比例关系，减少畸变的出现。

总结：镜头畸变是摄影过程中常见的技术挑战之一。

摄影师可以通过了解镜头畸变的类型和校正技巧，有效地解决这一问题，保证照片的质量和真实性。

鱼眼相机标定原理鱼眼相机是一种具有广角视野的特殊相机，它能够捕捉到更大范围的景象。

然而，由于鱼眼镜头的特殊形状，它会引起图像的畸变。

为了纠正这种畸变并获得准确的图像信息，我们需要对鱼眼相机进行标定。

鱼眼相机标定的原理是通过建立相机模型，将图像坐标与世界坐标进行映射，从而实现对图像畸变的校正。

常用的鱼眼相机模型有两种：圆柱投影模型和正交投影模型。

圆柱投影模型是最常用的鱼眼相机模型之一。

它假设鱼眼相机的镜头形状为圆柱体，并将图像坐标映射到一个圆柱体上。

在这个模型中，通过建立图像坐标和世界坐标之间的映射关系，可以实现对图像畸变的校正。

正交投影模型是另一种常用的鱼眼相机模型。

它假设鱼眼相机的镜头形状为正方体，并将图像坐标映射到一个正方体上。

与圆柱投影模型类似，通过建立图像坐标和世界坐标之间的映射关系，可以实现对图像畸变的校正。

鱼眼相机标定的过程可以分为两个步骤：内参数标定和外参数标定。

内参数标定是指确定相机的内部参数，包括焦距、主点坐标和畸变系数等。

为了进行内参数标定，我们需要采集一组已知的图像和对应的世界坐标。

通过对这些数据进行处理，可以得到相机的内部参数。

外参数标定是指确定相机的外部参数，包括相机的位置和朝向。

为了进行外参数标定，我们需要采集一组已知的图像和对应的世界坐标。

通过对这些数据进行处理，可以得到相机的外部参数。

在鱼眼相机标定的过程中，我们需要使用特殊的标定板。

这个标定板上通常会有一些特殊的标记点，以便于相机进行识别。

通过将标定板放置在不同的位置和角度，然后采集对应的图像和世界坐标，我们可以得到一组用于标定的数据。

在实际的标定过程中，我们需要使用相机标定的软件。

这个软件可以帮助我们进行数据的采集和处理，从而得到相机的内外参数。

在标定过程中，我们还需要注意一些细节，比如保证标定板和相机保持平行、避免阴影和反射等。

一旦完成了鱼眼相机的标定，我们就可以使用得到的参数对图像进行畸变校正。

通过将图像坐标映射到世界坐标，并使用内外参数进行逆映射，我们可以得到校正后的图像。

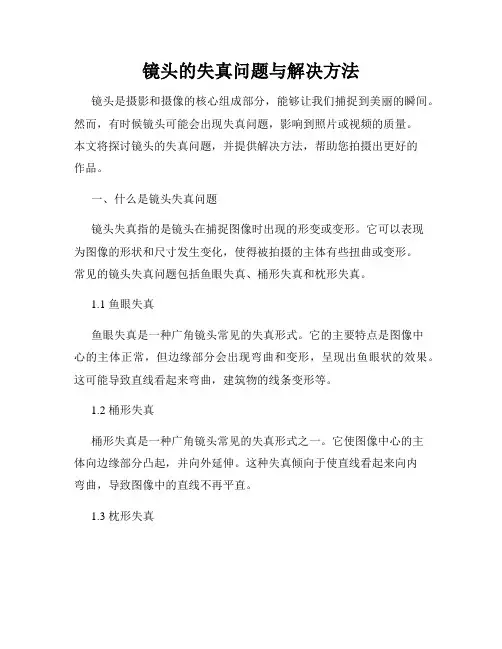

镜头的失真问题与解决方法镜头是摄影和摄像的核心组成部分，能够让我们捕捉到美丽的瞬间。

然而，有时候镜头可能会出现失真问题，影响到照片或视频的质量。

本文将探讨镜头的失真问题，并提供解决方法，帮助您拍摄出更好的作品。

一、什么是镜头失真问题镜头失真指的是镜头在捕捉图像时出现的形变或变形。

它可以表现为图像的形状和尺寸发生变化，使得被拍摄的主体有些扭曲或变形。

常见的镜头失真问题包括鱼眼失真、桶形失真和枕形失真。

1.1 鱼眼失真鱼眼失真是一种广角镜头常见的失真形式。

它的主要特点是图像中心的主体正常，但边缘部分会出现弯曲和变形，呈现出鱼眼状的效果。

这可能导致直线看起来弯曲，建筑物的线条变形等。

1.2 桶形失真桶形失真是一种广角镜头常见的失真形式之一。

它使图像中心的主体向边缘部分凸起，并向外延伸。

这种失真倾向于使直线看起来向内弯曲，导致图像中的直线不再平直。

1.3 枕形失真枕形失真和桶形失真相反，它使图像中心的主体向边缘部分凹陷。

这种失真形式在长焦镜头中较为常见，使直线看起来向外弯曲，导致图像中的直线不再平直。

二、解决镜头失真的方法针对不同的镜头失真问题，我们可以采取一些方法来进行修复或抑制。

以下是几种解决镜头失真问题的常用方法：2.1 使用矫正软件许多后期处理软件，如Adobe Photoshop和Lightroom，都提供了矫正工具，可以用来修复镜头失真。

通过在软件中选择适当的矫正选项，可以对失真进行校正，使图像恢复为正常的形状和尺寸。

2.2 使用特殊的镜头一些特殊设计的镜头可以减少甚至消除失真问题。

例如，使用Tilt-Shift镜头可以校正桶形和枕形失真，使图像上的直线变得垂直和水平。

采用这些特殊镜头可能需要额外的投资，但它们能够提供更精确和细腻的图像。

2.3 调整镜头的焦距和焦点镜头焦距和焦点的调整可能会对镜头失真产生一定影响。

通过调整焦距和焦点，我们可以找到一个更适合的拍摄角度，减少或避免失真的发生。

这需要摄影师有一定的经验和技巧，以灵活应对各种拍摄场景。

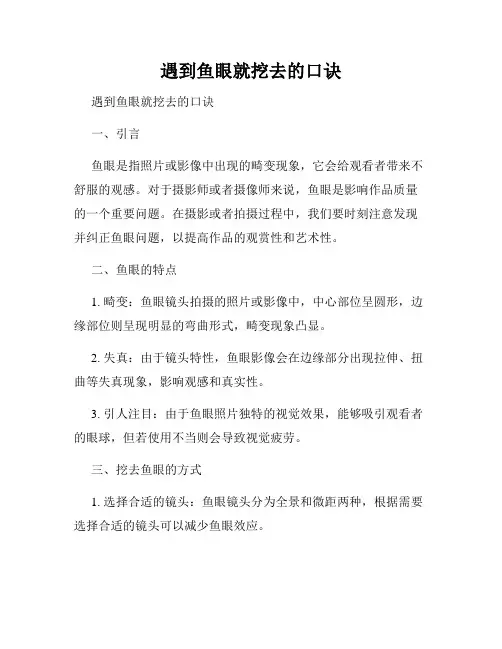

遇到鱼眼就挖去的口诀遇到鱼眼就挖去的口诀一、引言鱼眼是指照片或影像中出现的畸变现象，它会给观看者带来不舒服的观感。

对于摄影师或者摄像师来说，鱼眼是影响作品质量的一个重要问题。

在摄影或者拍摄过程中，我们要时刻注意发现并纠正鱼眼问题，以提高作品的观赏性和艺术性。

二、鱼眼的特点1. 畸变：鱼眼镜头拍摄的照片或影像中，中心部位呈圆形，边缘部位则呈现明显的弯曲形式，畸变现象凸显。

2. 失真：由于镜头特性，鱼眼影像会在边缘部分出现拉伸、扭曲等失真现象，影响观感和真实性。

3. 引人注目：由于鱼眼照片独特的视觉效果，能够吸引观看者的眼球，但若使用不当则会导致视觉疲劳。

三、挖去鱼眼的方式1. 选择合适的镜头：鱼眼镜头分为全景和微距两种，根据需要选择合适的镜头可以减少鱼眼效应。

2. 正确角度和距离：摄影或拍摄时选择合适的角度和距离，避免近距离或者拍摄角度过大导致鱼眼效应过于明显。

3. 合理构图：注意构图时避免将主题放置在鱼眼镜头的边缘，控制好边缘区域的元素和细节，以保持画面整体的均衡。

4. 调整后期处理：使用专业的图片处理软件，可以对鱼眼效应进行剪裁、变形、校正等处理，以减轻或排除鱼眼效应。

四、应用场景1. 风景摄影：鱼眼镜头适合拍摄广角景物，能够将整个场景纳入画面，营造出开阔的感觉。

2. 建筑摄影：鱼眼镜头能够凸显建筑的雄伟和独特之处，以及增强图片的张力和冲击力。

3. 人像摄影：在人像摄影中，鱼眼镜头可以创造出夸张的笑容和面部表情，带来出乎意料的效果。

四、总结挖去鱼眼的口诀是引入适当的技术和方法，选择合适的镜头，避免过度使用鱼眼效果，合理调整角度和距离，利用后期处理工具对鱼眼效果进行调整，同时结合实际拍摄场景需求来判断使用鱼眼的合适程度。

只有掌握了正确的处理技巧和方法，我们才能创作出高质量、真实、与观众沟通和共鸣的作品。

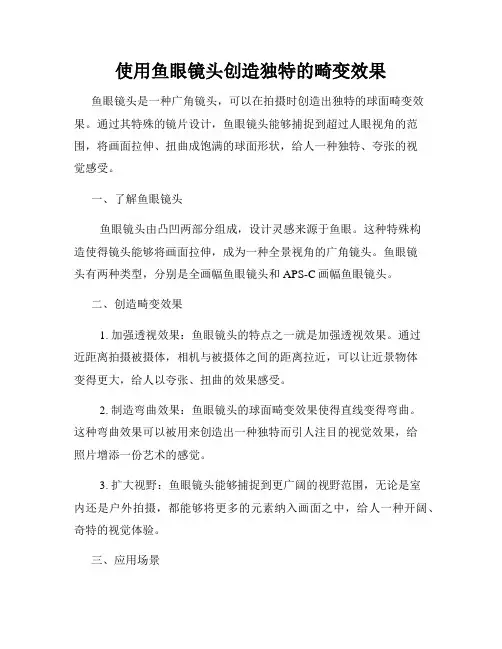

使用鱼眼镜头创造独特的畸变效果鱼眼镜头是一种广角镜头，可以在拍摄时创造出独特的球面畸变效果。

通过其特殊的镜片设计，鱼眼镜头能够捕捉到超过人眼视角的范围，将画面拉伸、扭曲成饱满的球面形状，给人一种独特、夸张的视觉感受。

一、了解鱼眼镜头鱼眼镜头由凸凹两部分组成，设计灵感来源于鱼眼。

这种特殊构造使得镜头能够将画面拉伸，成为一种全景视角的广角镜头。

鱼眼镜头有两种类型，分别是全画幅鱼眼镜头和APS-C画幅鱼眼镜头。

二、创造畸变效果1. 加强透视效果：鱼眼镜头的特点之一就是加强透视效果。

通过近距离拍摄被摄体，相机与被摄体之间的距离拉近，可以让近景物体变得更大，给人以夸张、扭曲的效果感受。

2. 制造弯曲效果：鱼眼镜头的球面畸变效果使得直线变得弯曲。

这种弯曲效果可以被用来创造出一种独特而引人注目的视觉效果，给照片增添一份艺术的感觉。

3. 扩大视野：鱼眼镜头能够捕捉到更广阔的视野范围，无论是室内还是户外拍摄，都能够将更多的元素纳入画面之中，给人一种开阔、奇特的视觉体验。

三、应用场景1. 风景摄影：利用鱼眼镜头拍摄风景，可以呈现出独特的视角和透视效果。

比如拍摄城市街景、湖泊、大自然等，都可以利用鱼眼镜头将其扭曲成具有艺术感的图像。

2. 人像摄影：虽然鱼眼镜头通常不是人像摄影的首选，但如果你想要创造一种夸张、有趣的形象，鱼眼镜头可以给你带来惊喜。

通过近距离拍摄被摄体的面部或者全身，可以让人物的部分或者整体出现畸变效果，给人一种独特的印象。

3. 室内摄影：鱼眼镜头也适用于室内摄影，尤其是在狭小的空间内。

通过将室内局部或者整体进行球面扭曲，可以给观众带来一种舒适、随意的空间感。

4. 创意摄影：鱼眼镜头的畸变效果为摄影师提供了丰富的创作可能性，可以大胆尝试各种特殊构图和拍摄角度，创造出极具个人风格的作品。

四、拍摄技巧与注意事项1. 近距离拍摄：鱼眼镜头通常适合近距离拍摄，通过拉近拍摄距离可以放大近景物体，达到夸张的效果。

2. 注意对焦点：鱼眼镜头的景深较大，但仍需注意选取合适的对焦点，以确保被摄体清晰。

鱼眼图像校正这两天在做鱼眼图像的校正，也就是鱼眼镜头拍摄的照⽚的校正。

⾸先，先贴两张图，学学siggraph，哈哈哈。

开玩笑。

梦寐以求的图形学年会啊！
这⾥采⽤的⽅法，是从鱼眼图像成像的原理⼊⼿，反投影到平⾯图像，所以，很简单。

⽽且景深可以调节，调节景深，可以看到不同的⽅位的图像。

注意，可以发现，校正后的图像，似乎缺少了很多原图的信息。

是的。

因为，从成像的原理⼊⼿，那么，原来视⾓有200多度的鱼眼图像，校正到平⾯图像，肯定会有⼀些景物，在平⾯图像上是显⽰不出来的。

但是，我们可以调节景深，从⽽可以达到看到更多景物的⽬的。

所以，要从根本上理解成像的原理，才可以理解。

也正应了那句⽼话，理论是最根本的，数学是最根本的。

调节景深，可以得到如下的结果图：
可以看到，发⽣了变化。

所以，从理论上讲，就很容易理解。

这个⽅法，与⼀般的校正不⼀样，尤其是采⽤多项式的图像校正，那些完全是基于图像，⽽与图像的内容以及畸变的机理压根没有关系，没有思考。

不过，话说回来，这⾥还是有⼀些问题的，因为投影⾯，我假设为球，所以，还有很多值得思考，和去完善。

下⼀步⼯作：
1. 如果有时间，采⽤GPU加速，并达到实时，还可以调节窗⼝。

2. 基于鱼眼图像的三维重建。

\(^o^)/ 欧耶！
再来两张图吧，。

鱼眼图像畸变校正算法司 磊 朱学玲（安徽新华学院 信息工程学院 安徽 合肥 230088）摘 要： 根据鱼眼镜头成像的特点，选择合适的图像畸变校正算法，标定鱼眼图像的中心和半径，用标定得到的参数进行校正，推出校正模型，方法简单，易于实现，并对鱼眼图的畸变矫正问题提出意见与看法。

关键词： 鱼眼图像；畸变矫正；图像预处理；图像增强中图分类号：TP391 文献标识码：A 文章编号：1671－7597（2012）1110166－02鱼眼图像的畸变矫正是以某种独特的变换方式将一副鱼眼 2 有关鱼眼图片的粗略校正图像转换为理想图像的操作，这种操作在全方位视觉导航中具1）求取鱼眼图像行和列的比值有重要的作用，是系统自动识别、跟踪和定位目标所必须的基将投射生成标准圆变换为鱼眼图片并求取图片中心点的方础操作。

法与普通相机照相原理不同，对于提取出来的鱼眼图片的轮1 畸变图像的校正原理廓，我们先假定一个阈值，比如设一个灰度值30，用软件勾勒描绘出校正鱼眼图片大概的轮廓，然后先求出该轮廓的中心点根据畸变图像特点标定坐标图，求取标定点像素的理想值坐标，根据轮廓的图形和鱼眼图像的中心点的坐标，可计算出和实际值，同时生成坐标映射表，再把坐标映射表用于畸变图畸变图像的圆半径，从而求取鱼眼图像的中心点坐标和鱼眼图像的校正程序后，即可得到无畸变图像，具体处理过程如下：像的粗略轮廓的图像的半径相对比，以便于将鱼眼图像的大概1）标定坐标轮廓重新调整处理，变的更为精确和直观。

假定畸变校正的鱼镜头中心的畸变可以忽略为零，以镜头为中心，离镜头越眼图片的半径中的行坐标曲线和列坐标曲线不相等，则我们需远的地方畸变越大。

以镜头为中心标定坐标图，对图像进行坐要将畸变校正的鱼眼图像中的园的半径的曲线与下面的公式相标的标定，按正方形均匀排列圆点，如图1所示。

乘，然后就可以变换为普通的标准圆的图像。

下面公式中（u，v）是畸变校正的鱼眼图片的中心点，β为畸变校正的鱼眼图像行和列的比值。

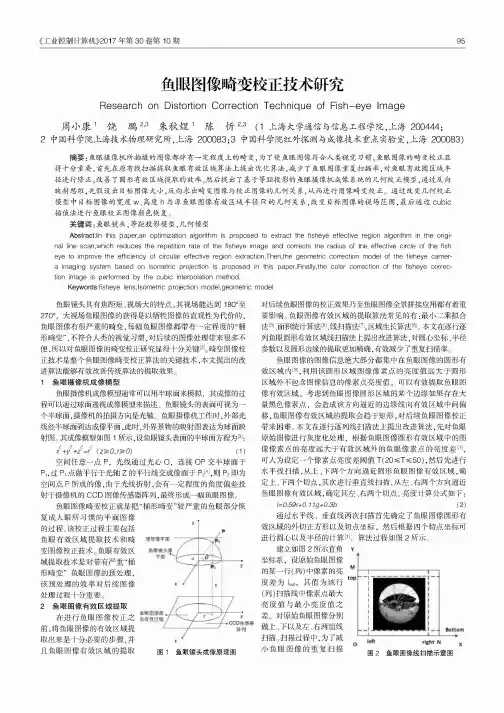

《工业控制计算机》2017年第30卷第10期95鱼眼图像畸变校正技术研究Research on Distortion Correction Technique of Fish-eye Image周小康1饶鹏2袁3朱秋煜1陈忻2袁3 (1上海大学通信与信息工程学院，上海200444;2中国科学院上海技术物理研究所，上海200083;3中国科学院红外探测与成像技术重点实验室，上海200083)摘要：鱼眼摄像机所拍摄的图像都伴有一定程度上的畸变，为了使鱼眼图像符合人类视觉习惯，鱼眼图像的畸变校正显 得十分重要。

首先在原有线扫描提取鱼眼有效区域算法上提出优化算法，减少了鱼眼图像重复扫描率，对鱼眼有效圆区域半 径进行修正，改善了圆形有效区域提取的效率。

然后提出了基于等距投影的鱼眼摄像机成像系统的几何校正模型，通过反向 映射思维，先假设出目标图像大小，反向求出畸变图像与校正图像的几何关系，从而进行图像畸变校正。

通过改变几何校正 模型中目标图像的宽度w、高度h与源鱼眼图像有效区域半径R的几何关系，改变目标图像的视场范围，最后通过cubic 插值法进行鱼眼校正图像颜色恢复。

关键词：鱼眼镜头，等距投影模型，几何模型Abstract:In this paper,an optimization algorithm is proposed to extract the fisheye effective region algorithm in the origi­nal line scan,which reduces the repetition rate of the fisheye image and corrects the radius of the effective circle of the fish eye to improve the efficiency of circular effective region extraction.Then,the geometric correction model of the fisheye camer­a imaging system based on isometric projection is proposed in this paper.Finally,the color correction of the fisheye correc­tion image is performed by the cubic interpolation method.Keywords:fisheye lens,Isometric projection model,geometric model鱼眼镜头具有焦距短、视场大的特点，其视场能达到180毅至270。
