筏板基础设计方法及构造要求

筏板基础施工设计方案200kPa，选取了较为保守的设计参数，基础设计承载力为Q=kN。

二、施工顺序本工程的施工顺序为：土开挖→人工清槽→地基钎探→基底碾压→垫层施工→基础放线→筏板基础施工→钢筋工程→模板工程→混凝土工程→基础砼养护→注意事项。

三、施工部署一）土开挖首先进行土方开挖，按设计要求开挖至基础底面标高，同时对XXX进行分类堆放，以备后续使用。

二）人工清槽清理土方底床，清除底床上的杂物和泥沙，使其平整、干燥、无积水、无松散物，为后续地基钎探做好准备。

三）地基钎探进行地基钎探，根据设计要求在筏板基础上进行钎探，测量地基的承载力和稳定性，为后续施工提供数据支撑。

四）基底碾压进行基底碾压，将土方底床进行碾压，使其更加坚实、平整，以便后续垫层施工。

五）垫层施工进行垫层施工，铺设垫层材料，使其厚度符合设计要求，起到分散荷载、缓冲震动的作用。

六）基础放线进行基础放线，根据设计要求在垫层上进行放线，确定筏板基础的位置和尺寸。

七）筏板基础施工进行筏板基础施工，按照设计要求进行混凝土浇筑、振捣、养护等工作，确保基础的质量和稳定性。

1、钢筋工程进行钢筋工程，按照设计要求进行钢筋的加工、安装、绑扎等工作，保证筏板基础的受力性能。

2、模板工程进行模板工程，按照设计要求进行模板的搭设、调整、拆除等工作，确保混凝土浇筑的质量和形状。

3、混凝土工程进行混凝土工程，按照设计要求进行混凝土的搅拌、运输、浇筑、振捣等工作，确保基础的强度和抗渗性能。

八）基础砼养护进行基础砼养护，按照设计要求进行基础砼的养护，保证其强度和稳定性。

九）注意事项施工过程中要注意安全、环保、文明施工等方面的问题，确保施工过程安全、顺利、高效。

四、基础砼测温案一）温度计算进行基础砼测温，按照设计要求进行温度计算，确定测温点的位置和数量，保证测温数据的准确性。

二）保温措施进行保温措施，按照设计要求进行保温材料的铺设、固定等工作，保证测温数据的准确性和可靠性。

浅谈筏板基础设计的方法及注意事项摘要：建筑物地基土的类别和地基土层的分布情况决定了建筑物所采用哪一种类型的基础形式。

而筏板基础能很好的将地基承载力充分的发挥的同时，又能使沉降不均匀得到良好的调整，因此筏板基础被广泛应用于诸多的结构类型中。

本文就筏板基础设计的方法及筏板基础设计中的相关注意事项进行了一些浅析。

关键字：筏形基础；筏形基础设计；筏板；基础随着我们国家经济水平的不断提高，近些年来，国家的建筑行业也蓬勃发展起来。

建筑设计的推陈出新和建筑使用性能的不断扩大，无论是从建筑的数量上还是质量上都对建筑行业提出了新的要求。

筏板基础也理所当然的成为人们关注的对象，越来越多的被人们所认识和研究。

筏板基础从传统的应用于大型高层的建筑开始，到现今在一些纷繁复杂的小型建筑中也得到重视，其地位和分量也不断增加，所以，我们非常有必要对筏板基础设计的方法进行探讨。

一、筏板基础由于建筑物的地基土的类别和地基土层的分布情况决定了建筑物所采用哪一种类型的基础形式。

而筏板基础不仅充分发挥了地基的承载力，也使沉降不均匀得到良好的校正，这也是筏板基础能够广泛应用于诸多结构类型之中的原因。

筏板基础刚度大，整体性好，根据上部结构形式划分，筏板基础的构造形式主要可分为两种：平板式筏板基础和肋梁式筏板基础。

在柱网相对较大的大型商业建筑施工中，往往建筑的上部所要承受的荷载最大，所以我们通常会选择肋梁式筏板基础。

而平板式筏板基础则被广泛的应用在小型公共建筑或者是低层住宅建筑。

而近些年来，平板式筏板基础因其施工简单的特点，在高层建筑中也得到广泛的应用。

高层建筑的地下室通常被拿来建造地下的车库，因为此，这样的建筑是不被允许过多的设置内墙的，从而对箱型基础，限制了其使用。

而筏板基础因其能满足停车库对空间的使用要求，而成为较理想的基础型式。

二、筏板基础埋深及承载力的确定在城市区域，基础筏板的预埋深度取决于所需建造的建筑物地下室的层数多少和每层的高度。

(1) 应尽量使上部结构的荷载合力重心与筏基形心相重合, 从而确定底板的形状和尺寸.当需要将底板设计成悬挑板时, 要综合考虑上述多方面因素以减小基础端部基底反力过大而对基础弯距的影响;
(2) 底板厚度由抗冲切和抗剪强度验算确定. 柱网间距较大时可在柱间设置加强板带(暗梁加配箍筋) 来提高抗冲切强度以减少板厚, 也可采用后张预应力钢筋法来减少混凝土用量和造价. 决定板厚的关键因素是冲切, 应对筏基进行详细的冲切验算;
(4) 加强底板的刚度和强度, 在大跨度柱间设置加强板带或暗梁等.
3 筏板基础的结构设计
筏板基础的主要结构形式有平板式筏基和肋梁式筏基, 包括等厚度或变厚度底板和纵横向肋梁. 一般情况下宜将基础肋梁置于底板上面, 如果地基不均匀或有使用要求时, 可将肋梁置于板下, 框架柱位于肋梁交点处. 在具体筏基设计时应着重考虑如下问题:
(1) 将出露地质较差的土层挖出一部分, 换填低强度等级的素混凝土形成素混凝土厚垫块, 以改变和调整地基的不均匀变形. 也可以采用“换填法”, 垫层采用碎石、卵石等材料, 经碾压或振密处理, 提高基础的承载能力;
(2) 调整上部结构荷载或柱网间距, 减小基底压力差;
(3) 调整筏板基础形状和面积, 适当设置悬臂板, 均衡和降低基底压力;
5 裙房基础的设计
由于裙房的单柱荷载与高层主楼相比要小的多, 因此无需采用厚筏基础, 采用薄板配柱下独立扩展基础即可. 这里需要强调的是, 裙楼独立柱基的沉降与主楼筏板基础的沉降要相协调, 即控制沉降差在允许值范围内. 应根据公式计算主楼沉降量S , 再按各柱的荷载N 值和S值反算出各独立柱基础的面积A (尚应验选地基承载力).
(1) 这种理论的假定条件遵循虎克定律, 即应力—应变呈直线关系, 土体任何一点都不能产生塑性变形, 与土体的实际应力—应变状态不相一致;

基础作为地下室或储液罐时，需要防渗处理。
构造要求
1、肋梁式筏板基础，肋梁地构造按柱下条形基础施工。 2、底板厚度满足抗剪切及斜截面抗剪要求，最小厚度 200mm，肋梁不外伸时筏板悬臂长度不宜太长，纵向不宜 超过800mm，横向不宜超过1000mm，筏板配筋除符筏形基础，柱下筏形基础 根据结构特点，分为： 平板式，梁板式
梁板式： 单肋： 双肋：主肋，次肋，或全部主肋 次肋：目的，减少底板厚度
平板式：
厚度：0.5---1.5米 底板厚度可根据50mm/层楼确定，验算抗冲切强度。 底板厚度不小于200mm 5层楼以下：大于等于250mm 6层楼以下：大于等于300mm 优点：混凝土用量多，不需要模板，施工简单，建设速度快。
筏板基础
一、概述
1、大基础面积，埋深一般较大，比较容易满足地基承载力要 求 2、与上部结构联合成一个整体，充分利用整体刚度，调整不 均匀沉降。局部沟槽，洞穴，跨越作用等 3、提供更大的地下空间，筏板作为地下室底板。
筏板覆盖大面积，厚度和刚度有限，无能力调整过大的沉降差， 对局部范围地基土软硬相差过大，结构对变形很敏感的情况， 慎重。

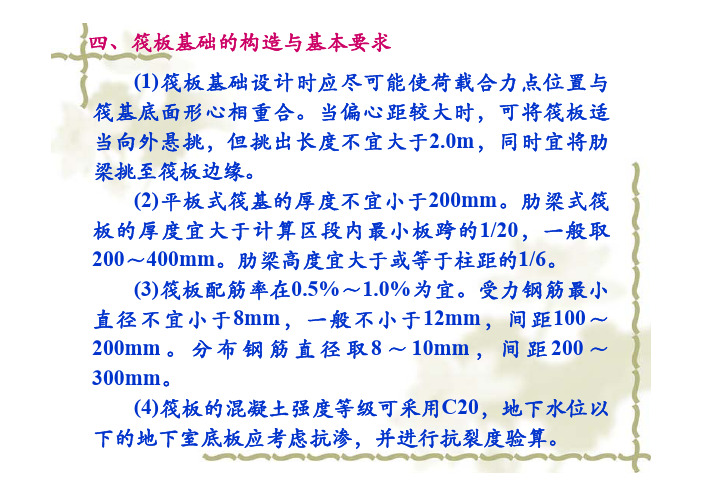

四、筏板基础的构造与基本要求
(1)筏板基础设计时应尽可能使荷载合力点位置与筏基底面形心相重合。

当偏心距较大时，可将筏板适当向外悬挑，但挑出长度不宜大于2.0m，同时宜将肋梁挑至筏板边缘。

(2)平板式筏基的厚度不宜小于200mm。

肋梁式筏板的厚度宜大于计算区段内最小板跨的1/20，一般取200～400mm。

肋梁高度宜大于或等于柱距的1/6。

(3)筏板配筋率在0.5%～1.0%为宜。

受力钢筋最小直径不宜小于8mm，一般不小于12mm，间距100～200mm。

分布钢筋直径取8～10mm，间距200～300mm。

(4)筏板的混凝土强度等级可采用C20，地下水位以下的地下室底板应考虑抗渗，并进行抗裂度验算。

思考问题：
1. 无筋扩展基础与钢筋混凝土扩展基础在设计原则上有什么差异？
2. 墙下条形基础的内力验算与配筋有何特点？
3. 柱下单独基础的验算要求有哪些？
4. 弹性地基梁计算方法的选用与地基、基础条件有何关系？
5. 弹性地基梁内力计算的主要步骤有哪些？
6. 十字交叉条形基础和筏板基础内力计算有何特点？。

筏板基础设计规范篇一：筏板基础强制性规范一、基础分部工程（一）基础分部工程1、施工前对水泥、砂子、钢材、轻体砖等原材料进行了检查，其品种、规格、标号、型号等均符合要求，并按规范规定对原材料进行了复试，试验结果全部合格，基础砼使用商品混凝土，由九天建化集团混凝土搅拌站提供配比单，砌筑砂浆由赤峰市检测中心出据配合比通知单。

2、本工程基础为独立柱基加构造底板基础，其基坑开挖尺寸符合设计及施工规范要求。

3、基础钢筋绑扎成型质量符合规范要求。

4、施工中对钢筋绑扎、砼浇筑等进行全过程检查，砼振捣养护、拆模等符合规范规定，并按规范规定在监理见证下留置标养试块及同条件试块检查砼强度，试验结果合格。

试验结果均达到设计要求，按照验评标准进行评定，评定结果合格。

5、砌体工程施工中，轻体砖砌筑、拉结筋设置、施工配合比计量均按施工操作规程施工，并按规范规定在监理见证下留置砂浆标养试块，试验结果合格。

试验结果均达到设计要求，按照验评标准进行评定，评定结果合格。

二、主体分部工程1、钢筋种类、型号、数量符合设计要求，钢筋加工的形状、尺寸符合设计及规范要求，钢筋焊接接头位置、外观质量、数量、受力钢筋的位置、数量、绑扎搭接长度、位置、保护层厚度符合规范要求。

2、模板及其支架具有足够的刚度、强度及稳定性，在浇筑砼之前，对模板工程进行了验收，能够满足规范要求，模板及其支架拆除的顺序及安全措施均按施工技术方案执行，底模拆除时，按砼同条件养护试件强度试验报告判定砼强度是否符合要求后才进行拆除。

3、砌体工程所用材料均有产品的合格证书及产品性能检测报告，并按规定进行了复试；试验结果合格。

砂浆由赤峰市检测中心出据配合比报告。

施工过程中，轻体砖提前浇水湿润，组砌方法正确，灰缝厚度及砂浆饱满度均符合规范规定。

墙体拉结筋的数量、留置长度等符合规范规定，砌体的位置及垂直度均在允许偏差范围内，砂浆试块留置数量符合规范规定，试验结果合格。

4、砼采用商品砼。

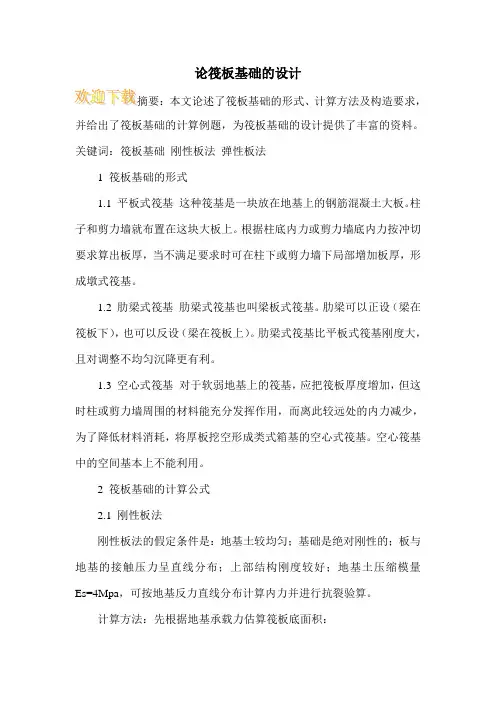

论筏板基础的设计
并给出了筏板基础的计算例题，为筏板基础的设计提供了丰富的资料。

关键词：筏板基础刚性板法弹性板法
1 筏板基础的形式
1.1 平板式筏基这种筏基是一块放在地基上的钢筋混凝土大板。

柱子和剪力墙就布置在这块大板上。

根据柱底内力或剪力墙底内力按冲切要求算出板厚，当不满足要求时可在柱下或剪力墙下局部增加板厚，形成墩式筏基。

1.2 肋梁式筏基肋梁式筏基也叫梁板式筏基。

肋梁可以正设（梁在筏板下），也可以反设（梁在筏板上）。

肋梁式筏基比平板式筏基刚度大，且对调整不均匀沉降更有利。

1.3 空心式筏基对于软弱地基上的筏基，应把筏板厚度增加，但这时柱或剪力墙周围的材料能充分发挥作用，而离此较远处的内力减少，为了降低材料消耗，将厚板挖空形成类式箱基的空心式筏基。

空心筏基中的空间基本上不能利用。

2 筏板基础的计算公式
2.1 刚性板法
刚性板法的假定条件是：地基土较均匀；基础是绝对刚性的；板与地基的接触压力呈直线分布；上部结构刚度较好；地基土压缩模量Es=4Mpa，可按地基反力直线分布计算内力并进行抗裂验算。

计算方法：先根据地基承载力估算筏板底面积：。

筏板上网钢筋
柱及剪力墙插筋
梁钢筋
1、钢筋施工程序
放线并预检 成型钢筋进场 排钢筋 焊接接头 绑扎 柱墙插筋定位 交接验收
2、模板施工程序
3、混凝土施工程序
6.3 钢筋绑扎工艺
筏板基础地梁钢筋绑扎示意图
6.4 模板工程
筏板基础模板工程示意图
6.5 混凝土工程（现场搅拌泵送）
6.6 筏板施工的要点
四、筏形基础的优缺点
在通常设计中平板式筏形基础使用较为普遍， 其原因是平板式筏形基础在钢筋绑扎、模板支撑、 混凝土浇筑等施工过程中施工比较简便，施工速度 较快，对加快施工进度较为有利，致使整个基础工 程的钢筋和混凝土使用量相对梁板式筏形基础较浪 费，对控制基础工程的总造价不利。梁板式筏基与 平板式相比具有材耗低、刚度大的优点，缺点是基 础相对复杂，钢筋绑扎难度大，模板支撑和混凝土 浇筑也较平板式相对麻烦。
五、筏型基础的设计步骤和构造要求
六、筏板基础的施工
6.1 施工机具
1、
手锯 电锯 水性隔离剂 斧子
电钻
扳手
钳子
线坠
2、
砂浆 手推车 搅拌机
大铲
托线板 砖夹子 铁抹子 靠尺板
6.2 筏板基础的施工程序
基地土质验槽 施工垫层
在垫层上弹线抄平
筏板下网钢筋
筏板混凝土（板式） 、筏板及上部（梁式）
梁板式筏形基础 当柱网间距大时，一般采用梁板式筏形基础。根据肋梁的设置分为单向肋和双 向肋两种形式。单向肋梁板式筏形基础是将两根或两根以上的柱下条形基础中间 用底板连接成一个整体，以扩大基础的底面积并加强基础的整体刚度。双向肋梁 板式筏形基础是在纵、横两个方向上的柱下都布置肋梁，有时也可在柱网之间再 布置次肋梁以减少底的厚度。

高层住宅楼筏板基础的设计在现代城市的建设中，高层住宅楼如雨后春笋般拔地而起。

而作为支撑这些高楼大厦的重要基础结构，筏板基础的设计至关重要。

筏板基础具有整体性好、能有效调整不均匀沉降等优点，在高层住宅楼的建设中得到了广泛应用。

一、筏板基础的概念与特点筏板基础，简单来说，就是一块像筏子一样的钢筋混凝土板，将整个建筑物的底面积全部覆盖，把建筑物的荷载均匀地传递到地基上。

其主要特点包括：1、整体性好：筏板基础能够将上部结构的荷载均匀地分布到整个基础底面，有效地减少了不均匀沉降的发生。

2、稳定性高：由于基础面积大，对地基土的承载力要求相对较低，能够适应较软弱的地基条件。

3、抗渗性能强：对于地下水位较高的地区，筏板基础可以有效地抵抗地下水的渗透，保证建筑物的安全性。

二、高层住宅楼筏板基础设计的考虑因素在设计高层住宅楼的筏板基础时，需要综合考虑多个因素，以确保基础的安全性、经济性和合理性。

1、上部结构的荷载准确计算上部结构传递到基础的竖向荷载和水平荷载是设计的关键。

这包括建筑物的自重、使用活荷载、风荷载、地震作用等。

不同的荷载组合会对筏板基础的尺寸和配筋产生重要影响。

2、地质条件地质勘察报告提供的地基土的物理力学性质、承载力特征值、地下水位等信息是设计的基础。

根据地质条件，选择合适的基础持力层，并确定地基的处理方式。

3、沉降控制高层住宅楼由于高度较大，荷载较重，对沉降的要求较为严格。

设计时需要通过合理的基础尺寸和配筋，控制建筑物的沉降量和差异沉降，避免因不均匀沉降导致结构开裂和损坏。

4、抗浮设计在地下水位较高的地区，建筑物可能会受到地下水的浮力作用。

此时，需要进行抗浮设计，确保筏板基础能够抵抗地下水的浮力，保证建筑物的稳定性。

5、温度应力由于筏板基础的混凝土体积较大，在施工过程中会产生较大的温度应力。

设计时需要采取相应的措施，如设置后浇带、添加膨胀剂等，减少温度裂缝的产生。

三、筏板基础的设计计算1、地基承载力计算根据地质勘察报告提供的地基土参数，按照相关规范和公式，计算地基的承载力。

筏板基础设计⽅法及构造要求前提条件：1.上部结构的计算可以提供荷载和凝聚到基础顶⾯的刚度；2.有完整准确地地质报告输⼊，并成功读⼊到合适位置。

基本参数基础埋置深度：⼀般应⾃室外地⾯标⾼算起。

对于地下室，采⽤筏板基础也应⾃室外地⾯标⾼算起，其他情况如独基、条基、梁式基础从室内地⾯标⾼算起。

⾃动计算覆⼟重：该项⽤于独基、条基部分。

点取该项后程序⾃动按20kN/m2的混合容重计算基础的覆⼟重。

如不选该项，则对话框中出现“单位⾯积覆⼟重”参数需要⽤户填写。

⼀般来说如条基、独基、有地下室时应采⽤⼈⼯填写“单位⾯积覆⼟重”，且覆⼟⾼度应计算到地下室室内地坪处，以保证地基承载⼒计算正确。

⼀层上部结构荷载作⽤点标⾼：即承台或基础顶标⾼，先进⾏估算，计算完成后进⾏修改。

该参数主要是⽤于求出基底剪⼒对基础底⾯产⽣的附加弯矩作⽤。

在填写该参数时，应输⼊PMCAD中确梁⽀座钢筋放⼤系数：1.0梁跨中钢筋放⼤系数：1.0梁箍筋放⼤系数：1.0梁主筋级别：⼆级或三级梁箍筋级别：⼀级或⼆级梁⽴⾯图⽐例、梁剖⾯图⽐例：按默认梁箍筋间距：200翼缘（纵向）分布钢筋直径、间距：8mm、200mm梁式基础的覆⼟标⾼：当不是带地下室的梁式基础时，此值为0；否则应填写地下室室内地坪标⾼。

该值⽤于判断梁式基础是否有地下室和计算地下室内覆⼟⾼度的数据梁设弯起钢筋： x板的参数：梁板混凝⼟等级：C30梁翼缘、板钢筋级别：⼀级或⼆级板钢筋归并系数：按默认板⽀座钢筋连通系数：按默认板⽀座钢筋放⼤系数：1.0板跨中钢筋放⼤系数：1.0柱下平板配筋模式：按默认梁施⼯图参数：对于独⽴基础（独⽴桩基承台）来说，如果在独基上架设连梁，连梁上有填充墙，则应将填充墙的荷载在此菜单中作为节点荷载输⼊，⽽不要作为均布荷载输⼊。

否则将会形成墙下条形基础，或丢失荷载。

选择PK⽂件、读取荷载、荷载编辑、当前组合、⽬标组合墙下条形基础可采⽤PM荷载或砖混荷载；柱下独基和桩承台采⽤尽量多的荷载组合；筏板和基础梁选相同⼯况荷载组合。

复习：钢筋砼基础构造要求？钢筋砼基础施工工艺？导课：随着对地下空间的开发日益加剧，很多建筑都需要地下车库、地下室，那么我们采用筏板基础或桩筏基础，因此今天我们来学习筏板基础的构造知识及施工要点。

筏形基础一、筏形基础的构造要求筏形基础有平板式、梁板式两类，其构造要求如下。

（1）确定筏形基础底面形状和尺寸时首先应考虑使上部结构荷载的合力点接近基础底面的形心。

如果荷载不对称，宜调整筏板的外伸长度，但伸出长度从轴线算起横向不宜大于1500mm，纵向不宜大于1000mm，且同时宜将肋梁挑至筏板边缘。

无外伸肋梁的筏板，其伸出长度宜适当减小。

如上述调整措施不能完全达到目的，对上肋式、地面架空的布置型式，尚可采取调整筏上填土等措施以改变合力点位置。

（2）平板式筏基的板厚按受冲切承载力验算确定，可按楼层层数×每层50mm 初定，但不应小于400mm。

梁板式筏基底板的厚度按受冲切和受剪切承载力验算确定，且不应小于300mm，其厚度尚不宜小于计算区段内最小板跨的1/20。

而肋的高度宜大于或等于柱距的1/6。

对12层以上建筑的梁板式筏基，其底板厚度与最大双向板格的短边≥50≥50≥50450基础梁柱基础梁基础梁墙(a)(b)(c)(d)图6.27 地下室底层柱或剪力墙与基础梁连接的构造要求净跨之比不应小于1/14，且板厚不应小于400mm。

（3）筏形基础的混凝土强度等级不应低于C30。

当有地下室时应采用防水混凝土，防水混凝土的抗渗等级应根据地下水的最大水头与防渗混凝土厚度的比值，按现行《地下工程防水技术规范》选用，但不应小0.6MPa。

必要时宜设架空排水层。

（4）地下室底层柱、剪力墙与梁板式筏基的基础梁连接的构造应符合下列要求：1）柱、墙的边缘至基础梁边缘的距离不应小于50mm（图6.27）；2）当交叉基础梁宽度小于柱截面边长时，交叉基础梁连接处应设置八字角，柱角与八字角之间的净距不宜小于50mm，见图6.27（a）；3）单向基础梁与柱的连接，可按图6.27（b）,（c）采用；4）基础梁与剪力墙的连接，可按图6.27（d）采用。

筏形基础构造
1、高层建筑的平板式筏基，筏板伸出墙柱外缘的宽度不宜大于
2.0m；对梁板式筏基，筏板伸出基础梁外缘的宽度，在基础纵向不宜大于0.8m，横向不宜大于1.2m.多层建筑的墙下筏基，筏板悬挑墙外的长度，从轴线起算横向不宜大于1.5m，纵向不宜大于1.0m。

2、筏板可以根据需要设计成等厚度或变厚度。

对于高层建筑，平板式筏基的板厚不宜小于400mm；梁板式的板厚应不小于300m，且板厚与板格的最小跨度之比不宜小于1/20.多层建筑筏基的板厚可适当减小，其中墙下筏基的板厚不得小于200mm。

3、平板式和梁板式筏基均可用作柱下和墙下基础。

梁板式筏基的梁可以增大基础自身的刚度，当需使筏板顶面保持为平面时，基础梁可从板底向下伸出，墙下筏板也可在其厚度内设置暗梁。

4、若筏基内力用后面所述的倒楼盖法求得，其配筋除满足计算要求外，还应符合下述规定：平板式筏基柱下板带和跨中板带的底部钢筋及梁板式筏基筏板纵横方向的支座钢筋（指柱下、基础梁及剪力墙处板底的钢筋），均应有1/3-1/2贯通全跨，且其配筋率应不小于0.15%。

5、对肋梁不外伸的双向外伸悬挑板，其转角部分最好切角，并在板底布置辐射状、直径与边跨的受力钢筋相同、内锚长度大于外伸
长度且大于混凝土受拉锚固长度的附加钢筋，其外端最大间距不大于200mm.平板式筏基两种板带顶部的钢筋和梁板式筏基跨中的钢筋都应按实际配筋全部连通。

6、筏基的混凝土强度等级，对高层建筑应不低于C30，多层建筑的墙下筏基可采用C20.地下水位以下的地下室筏基防水混凝土的抗渗等级，应根据地下水的最高水头与混凝土厚度之比确定，且不应低于0.6MPa。

第六节筏形基础设计
C2
Z
T2
αm M2
Z ( M1 M2 )
T1 C1 αm M1
αs(M1 M2 )
板与柱不平衡弯矩传递示意
第六节筏形基础设计
距柱边h0/2处冲切临界截面的最大剪应力
应由两部分组成，一部分由集中力设计 值所引起的剪应力，集中力设计值，对 内柱取轴力设计值减去筏板冲切破坏锥 体内的地基反力设计值，对边柱和角柱， 取轴力设计值减去筏板冲切临界截面范 围内的地基反力设计值，地基反力值应 扣除底板自重；另一部分是不平衡弯矩 所产生的附加剪应力。则最大剪应力按 下式计算：
第六节筏形基础设计
1 梁板式筏形基础简化计算
ly
1
2
2
2
1
2
3
3
3
2
1
2
2
2
1
lx lx lx lx lx
图3-49 连续板的支撑条件
ly
ly
lx lx lx lx lx
图3-50 地基反力在基础梁上的分配
ly
ly
第六节筏形基础设计
在仅考虑局部弯曲作用时，地基上筏板简化为倒 置楼盖。筏板被基础梁分割为不同支承条件的 双向板或单向板。如果板块两个方向的尺寸比 值小于2，则可将筏板视为承受地基净反力作 用的双向多跨连续板。
底板斜截面受剪切承载力按下式计算：
Vs≤0.7βhsft(ln2-2h0)h0 βhs=(800/h0)1/4
第六节筏形基础设计
冲切破坏锥体 的斜截面
基础梁
底板
h h0 ln2 h0 ln2
um
h0 h0
ln1 2
2
图3-44底板受冲切计算简图

• 筏板配筋率一般在0．5％～1．0％为宜； • 当板厚小于300mm时单层配筋，板厚等于或大于
300mm时双层配筋； • 受力钢筋的最小直径不宜小于8mm，间距100—
200mm，当有垫层时，钢筋保护层的厚度不宜小 于40mm，无垫层时，不宜小于70mm ； • 筏板的分布钢筋，直径取8～l0mm，间距200～ 300mm。配筋不宜粗而疏，以有利于发挥筏板的 抗弯和抗裂能力。
19
第20页/共62页
筏绪板论基础 筏板基础设计要求 二、构造要求：
2.筏板几何尺寸的确定：
（2）平板式筏基 • a.厚度： • 应能满足受冲切承载力的要求，尤其要注
意边柱和角柱下板的抗冲切验算； • 板的最小厚度不宜小于400mm。
20
第21页/共62页
筏绪板论基础 筏板基础设计要求 二、构造要求：
2.筏板的几何尺寸的确定：
（2）平板式筏基
b.当需要扩大筏板基础底面积时：
• 应优先考虑沿建筑物宽度方向扩展； • 对平板式筏基，底板排出的长度，以柱外
皮起算横向不宜大于1000mm，纵向不宜
大于600mm。
21
第22页/共62页
筏绪板论基础 筏板基础设计要求
二、构造要求：
3.筏板的抗弯要求：
（1）配筋
22
第23页/共62页
筏绪板论基础 筏板基础设计要求
二、构造要求：
3.筏板的抗弯要求：
（2）梁板式筏基（基底反力直线分布） • 基础粱的内力可按连续梁分析； • 边跨跨中弯矩以及第一内支座的弯矩值宜
乘以1．2的系数。
注：当地基土比较均匀、上部结构刚度较好、梁板式 筏基梁的高跨比或平板式筏基板的厚跨比不小于 1／6，且相邻柱荷载及柱间距的变化不超过20％ 时，筏形基础可仅考虑局部弯曲作用。筏形基础 的内力，可按基底反力直线分布进行计算。

筏板基础构造筏板基础是一种常见的建筑基础形式，广泛应用于各类建筑中。

筏板基础主要分为平板式和肋梁式两种类型，具有施工简便、承载力高、抗震性能好等优点。

在筏板基础的构造过程中，需要满足地基处理、垫层施工、钢筋布置、混凝土浇注等方面的要求，以确保建筑物的安全稳定。

一、筏板基础的类型1.平板式筏板基础平板式筏板基础是一种直接将建筑物荷载通过筏板传递到地基上的基础形式。

它适用于地基较好、荷载较小的建筑物。

平板式筏板基础的主要特点是施工简单、造价低，但承载力相对较低。

2.肋梁式筏板基础肋梁式筏板基础是在平板式筏板基础上增加肋梁而形成的一种基础形式。

它适用于地基较差、荷载较大的建筑物。

肋梁式筏板基础具有较高的承载力和较好的抗震性能，但施工相对复杂，造价较高。

二、筏板基础的构造要求1.地基处理筏板基础的地基处理是整个构造过程中的关键环节。

一般要求对地基进行夯实、加固或采用桩基等形式，以提高地基的承载力。

同时，还需对地基进行防水处理，以防止地下水对建筑物的影响。

2.垫层施工垫层是筏板基础的重要组成部分，它能够防止地基中的水分和杂物渗透到筏板中，同时还可以提高筏板的承载力。

垫层的材料和厚度应根据建筑物的荷载和使用要求进行选择和设计。

3.钢筋布置筏板基础的钢筋布置直接影响到其承载力和稳定性。

因此，在施工前需要对钢筋进行严格的选材和加工，确保钢筋的质量和规格符合设计要求。

同时，在钢筋布置时需遵循一定的原则和规范，如钢筋的直径、间距、连接方式等。

4.混凝土浇注混凝土浇注是筏板基础施工的最后一步，也是非常重要的一步。

在浇注前需要对模板进行清理和加固，确保模板的稳定性和密封性。

同时，在浇注过程中需要控制好混凝土的配合比和浇注速度，保证混凝土的质量和强度。

浇注完成后应及时进行养护，防止出现裂缝等质量问题。

三、筏板基础的钢筋构造1.钢筋的种类和规格筏板基础的钢筋一般采用HRB400级热轧带肋钢筋，直径一般为6mm、8mm、10mm等。

第一章总则了解以下儿个概念1、梁板式筏形基础与平梁板式筏形基础的区别2、高板位、低板位、中板位（P5第2、1、3条）3、基础的底面标高（P4第1、0、8条）注解1、筏形基础的概念“筏形基础”，也就是“筏板基础”。

其中“筏”就是源自“木筏”、“竹筏”之意。

过去的预算定额就有“有梁式筏板”和“无梁式筏板”的子目，现在04G101-3图集称为“梁板式筏形基础”和“平板式筏形基础”。

就是“反楼板”，板承受基础反力；再传给梁。

2、回答“悬挑”与“外伸”有何区别？悬挑 cantilever是里面没有梁；外伸 expansion是里面有梁，在结构力学上是两个截然不同的概念。

在结构力学中，有3种静定梁：简支粱、悬臂梁和外伸梁。

悬臂梁——里面没梁，存在固定端约束；外伸梁——里面有梁，一般不存在固定端约束。

框架外伸梁的刚节点是框架所需要的，不是外伸梁需要的！外伸梁自由端的挠度，受跨中荷载的影响，跨中荷载足够大时，外伸梁的自由端会往上翘；悬臂梁自由端的挠度，只与悬臂梁的线刚度及悬臂梁的荷载有关。

一般说来，悬挑用于地上结构，外伸多用于基础结构。

第二章梁板式筏形基础第一节梁板式筏形基础构件的类型与编号第二节基础主梁与基础次梁的平面注写一、集中标注（P10）二、原位标注（P10）三、基础梁钢筋下料时应考虑增加的钢筋1、基础主梁与柱结合部侧腋构造（P31）①会砼增加部分尺寸的计算②会计算增加的钢筋③理解注22、条形基础的基础梁高加腋钢筋构造（P33）①注意端支座与中间支座的锚固异同②增加钢筋的直径、根数见注1③理解注2注解1、楼面梁与基础梁的贯通纵筋的比较2、基础梁底部非贯通筋长度（见P9第2、4、1条，P28，P36）基础主梁：lo/3与a=1.2la+h b+0.5hc（二排）取大值基础主梁：lo/3与a=1.2la+h b+0.5b b（二排）取大值第三排由设计标注3、主次梁的划分L3是次梁；L2相对L3是主梁，相对L1，又是次梁；而L1又是KL3、KL4的次梁。
