最新利德华福高压变频器精品版

HARSVERT-A系列变频器的原理有15个（或21个）功率单元，每5个（或7个）功率单元串联构成一相。

10000V 系列有24个功率单元，每8个功率单元串联构成一相。

2.输入变压器输入侧由移相变压器给每个单元供电，移相变压器将网侧高压变换为副边的多组低压，各副边绕组在绕制时采用延边三角接法，相互之间有一定的相位差。

对3000V系列，变压器副边绕组分4级，每级电压430V，相互间移相15°，构成24脉冲整流方式；对6000V系列，变压器副边绕组分5级或7级。

对5级产品，每级电压690V，相互间移相12°，构成30脉冲整流方式。

对7级产品，每级电压490V，相互间移相8.57°，构成42脉冲整流方式；对10000V系列，变压器副边绕组分8级，每级电压720V，相互间移相7.5°，构成48脉冲整流方式；这种多级移相叠加的整流方式，消除了大部分由独立功率单元引起的谐波电流，可以大大改善网侧的电流波形，使变频器网侧电流近似为正弦波，使其负载下的网侧功率因数达到0.95以上。

另外，由于变压器副边绕组的独立性，使每个功率单元的主回路相对独立，其工作电压由各个低压绕组的输出电压来决定，工作在相对的低压状态，类似常规低压变频器，便于采用现有的成熟技术。

各功率单元间的相对电压，由变压器副边绕组的绝缘承担，避免了串联均压问题。

3.功率单元功率单元是整台变频器实现变压变频输出的基本单元，每个功率单元都相当于一台交-直-交电压型单相低压变频器。

功率单元整流侧用二极管三相全桥进行不控全波整流，中间采用电解电容滤波和储能，输出侧为4只IGBT组成的H桥，电路结构如下图所示。

在任意时刻，每个单元仅有三种可能的输出电压，如果A+和B-导通，从U 到V的输出电压将为+Ud，如果B+和A-导通，从U到V的输出电压将为-Ud，如果A+和B+或者A-和B-导通，则从U到V的输出电压为0V。

通过控制A+、A-、B+、B-四只IGBT的导通和关断状态，在U、V输出端子可以得到VO的等幅PWM波形。

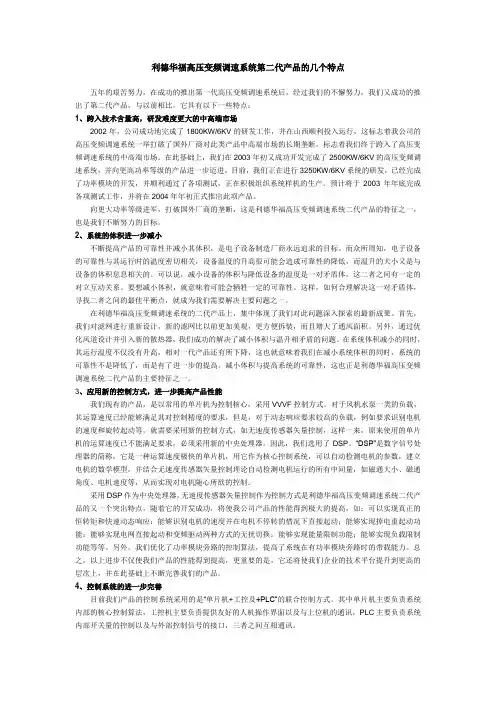

利德华福高压变频调速系统第二代产品的几个特点五年的艰苦努力，在成功的推出第一代高压变频调速系统后，经过我们的不懈努力，我们又成功的推出了第二代产品，与以前相比，它具有以下一些特点：1、跨入技术含量高，研发难度更大的中高端市场2002年，公司成功地完成了1800KW/6KV的研发工作，并在山西顺利投入运行，这标志着我公司的高压变频调速系统一举打破了国外厂商对此类产品中高端市场的长期垄断，标志着我们终于跨入了高压变频调速系统的中高端市场。

在此基础上，我们在2003年初又成功开发完成了2500KW/6KV的高压变频调速系统，并向更高功率等级的产品进一步迈进。

目前，我们正在进行3250KW/6KV系统的研发，已经完成了功率模块的开发，并顺利通过了各项测试，正在积极组织系统样机的生产。

预计将于2003年年底完成各项测试工作，并将在2004年年初正式推出此项产品。

向更大功率等级进军，打破国外厂商的垄断，这是利德华福高压变频调速系统二代产品的特征之一，也是我们不断努力的目标。

2、系统的体积进一步减小不断提高产品的可靠性并减小其体积，是电子设备制造厂商永远追求的目标。

而众所周知，电子设备的可靠性与其运行时的温度密切相关，设备温度的升高很可能会造成可靠性的降低，而温升的大小又是与设备的体积息息相关的。

可以说，减小设备的体积与降低设备的温度是一对矛盾体，这二者之间有一定的对立互动关系。

要想减小体积，就意味着可能会牺牲一定的可靠性。

这样，如何合理解决这一对矛盾体，寻找二者之间的最佳平衡点，就成为我们需要解决主要问题之一。

在利德华福高压变频调速系统的二代产品上，集中体现了我们对此问题深入探索的最新成果。

首先，我们对滤网进行重新设计，新的滤网比以前更加美观，更方便拆装，而且增大了通风面积。

另外，通过优化风道设计并引入新的散热器，我们成功的解决了减小体积与温升相矛盾的问题。

在系统体积减小的同时，其运行温度不仅没有升高，相对一代产品还有所下降，这也就意味着我们在减小系统体积的同时，系统的可靠性不是降低了，而是有了进一步的提高。

北京利德华福电气技术有限公司高压变频器技术优势一、单模块旁路技术（中性点漂移）目前利德华福生产的第四代Harsvert-A系列高压变频调速系统采用的是单模块旁路技术，较前三代单元模块旁路技术具备了更高的安全性能和可靠性能。

目前，我公司的单模块旁路技术是指当高压变频系统运行过程中出现一个功率单元故障时，系统可以自动旁路故障单元，同时改变三相输出电压的相位角保证线电压平衡。

从而，有效提高模块故障情况下的系统载荷；最大限度的减低因功率单元故障给生产带来的比例影响。

例如：当A相第3级功率单元发生故障时，系统将A3功率单元自动旁路；根据三相电压矢量叠加为零的原理，运用高速数字处理器增加AC相位角值，减小BC相位角，在500μS内完成相位角调整。

有效输出载荷位额定负荷的93％，对于提升机负载设备而言，几乎对生产运行不产生任何影响，大大提高了系统安全可靠性。

旁路图解见下图示。

C B700700700700777775600V56VC BA56V77777而其他企业目前采用的是同级模块旁路技术，是指当高压变频系统运行过程中出现一个功率单元故障时，系统也要同时旁路其它两相的同级两个功率单元。

例如：当A相第3级功率单元发生故障时，系统也同时将B3和C3的功率单元停止工作。

从而，保证变频器的输出三相电压平衡。

每相的有效工作电压由原来的3460V降低至2780V，三相输出的线电压最高值4800V；即，变频有效负荷降低为80％。

旁路图解见下图示。

C BC B由此可见，在6KV高压变频系统中，当一个模块故障时，单模块旁路技术仅损失了1/15功率，不会影响提升机的正常生产，利德华福高压变频允许单旁两个模块，仅做轻故障报警。

此项功能利德华福在国内是有专利的，目前全球仅有罗宾康和利德华福有此项技术。

而同级模块旁路要损失1/5功率，当发生模块故障时，无法使提升机提升重物，只能停机检修，对煤矿系统的安全生产是有隐患的。

●二、DSP无速度传感器的矢量控制技术北京利德华福高压变频器主控芯片使用的是美国高速度数字处理器DSP，而且控制系统使用的是无速度传感器矢量控制技术，不同于传统的V/F控制，在高性能控制器硬件平台上，结合先进的实用化的矢量控制技术，将电机的控制性能提高到一个新的高度。

利德华福高压变频器应用范围近年来，我国年工业生产总值不断提高，但是能耗比却居高不下，高能耗比已成为制约我国经济发展的瓶颈，为此国家投入大量资金支持节能降耗项目，其中高压变频调速技术已越来越广泛的应用在各行各业，它不仅可以改善工艺，延长设备使用寿命，提高工作效率等，最重要的是它可以“节能降耗”，这一点已被广大用户所认可，且深受关注。

从1998年开始，利德华福人通过一年开发，一年开局试验，一年市场考验，其研发制作的HARSVERT-A系列高压变频调速系统，完全具有自主知识产权，适合国内电网特性，符合国内用户使用习惯。

该系列高压变频调速系统自2000年投入国内市场后，在市政供水、电力、冶金、石油、石化、水泥、煤炭等行业陆续投入运行。

由于安装便捷、操作简单、运行稳定、安全可靠、维护方便，并在节能、节电、省人、省力、自动控制、远程监控等方面效果显着，以及优异的产品性价比和周到的服务，受到用户的广泛欢迎。

火力发电：引风机、送风机、吸尘风机、压缩机、排污泵、锅炉给水泵等冶金：引风机、除尘风机、通风机、泥浆泵、除垢泵等石油、化工：主管道泵、注水泵、循环水泵、锅炉给水泵、电潜泵、卤水泵、引风机、除垢泵等市政供水：水泵等污水处理：污水泵、净化泵、清水泵等水泥制造：窑炉引风机、压力送风机、冷却器吸尘风机、生料碾磨机、窑炉供气风机、冷却器排风机、分选器风机、主吸尘风机等造纸：打浆机等制药：清洗泵等采矿行业：矿井的排水泵和排风扇、介质泵等其他：风洞试验等系统原理HARSVERT-A系列高压变频调速系统采用单元串联多电平技术，属高-高电压源型变频器，直接3、6、10KV输入，直接3、6、10KV高压输出。

变频器主要由移相变压器、功率模块和控制器组成。

系统结构功率模块结构功率模块为基本的交-直-交单相逆变电路，整流侧为二极管三相全桥，通过对IGBT逆[功率单元电路结构]变桥进行正弦PWM控制，可得到单相交流输出。

每个功率模块结构及电气性能上完全一致，可以互换。

利德华福10MW级高压变频器在合成氨装置主机系统中的应用分析北京利德华福电气技术有限公司供稿摘要：本文通过对现有40万吨合成氨装置主压缩机组驱动系统分析，指出了其中存在的问题。

针对性提出采用电气驱动替代“锅炉+汽轮机”驱动的新思路；通过对两种驱动形式的经济性比较，技术可行性分析，阐述了该新型驱动形式的可行性和良好应用前景。

关键词：电气驱动锅炉+汽轮机驱动高压变频Analysis on Application for 10MW High-voltage Converter in the Host System of Synthetic Ammonia Device Abstract:This paper analyzes the host compressor unit system of existing 400 thousand tons synthetic ammonia device, points out the problems in it. Specifically puts forward the new idea of electric drive instead of "boiler and steam turbine drive "; & elaborates the feasibility and good application prospect of the new type drive by comparing the economic efficiency of the two drives & analysis of their technical feasibility.Key words：electric drive；boiler and steam turbine drive；high-voltage inverter一、问题提出目前，国内年产单体40万吨及以上合成氨装置设计中，合成气压缩机、氨气压缩机、二氧化碳压缩机等主压缩机组主要采用“锅炉+汽轮机驱动”的方式生产运行。

利德华福HARSVERT-VA系列高压变频器在水泥行业的应用文/ 技术工程系统孙立强一、引言水泥工业是国民经济生产中的能源消耗大户，已被列为国家节约资源的重点领域之一。

在国务院提出加快建设节约型社会的政策环境下，提高水泥行业的节能技术和应用水平，建立节约型水泥工业体系意义重大。

在当前国内外能源供需矛盾突出的情况下，水泥生产企业必须通过各种途径降低能耗，以获得最佳的经济效益和最高的劳动生产率。

在水泥的生产中，风机大马拉小车现象严重，同时由于工况、产量的变化，系统所需求的风量也随之变化。

大部分风机采用传统做法，即调节进、出风口挡板开度大小来实现风量调节，而该方法是以增加风阻、牺牲风机的效率来达到要求的，损耗严重。

电动机负载电耗就占成本近30％，而拖动风机用的高压电动机在电机中占有很大的比重。

对于一条水泥生产线，其中有25%～30%的电能是用于拖动各种类型风机上。

风机电动机特别利用变频调速技术改变设备的运行速度，以调节风量的大小，可以既满足生产要求，又达到节约电能，同时减少因调节挡板而造成挡板和管道的磨损，从而避免经常停机检修所造成的经济损失。

目前，行业普遍认为高压风机电动机的变频调速改造是降耗增效的主要措施。

二、项目介绍河北矿峰水泥有限公司一期生产线，高温风机采用北京利德华福电气技术有限公司生产的高压变频调速系统，节能效果非常显著，用户非常认可。

于是在二期生产线中扩大使用北京利德华福电气技术有限公司变频调速系统，在生料磨循环风机、窑尾排风机、窑尾高温风机上都采用了北京利德华福电气技术有限公司变频调速系统。

（1）二期生产线窑尾排风机电机及其变频调速系统：电机2000kW,10kV（2）二期生产线高温风机电机及其变频调速系统：电机3350kW,10kV（3）二期生产线原料磨循环风机电机及其变频调速系统：电机4800kW,10kV三、利德华福高压变频器原理及特点HARSVERT-A系列高压变频调速系统采用单元串联多电平技术，属“高-高”电压源型变频器，为单元串联多电平拓扑结构，主体结构由多组功率模块串联而成，从而由各组低压叠加而产生需要的高压输出，它对电网谐波污染小，总谐波畸变小于4%，直接满足IEEE519-1992的谐波抑制标准，输入功率因数高，不必采用输入谐波滤波器和功率因数补偿装置；输出波形质量好，不存在谐波引起的电机附加发热和转矩脉动、噪音、输出dv/dt、共模电压等问题，不必加输出滤波器，就可以使用普通的异步电机， 10kV每个系统共有24个功率单元，每8个功率单元串连构成一相，其系统结构如图1所示。
