光电耦合器的电路符号及图片识别

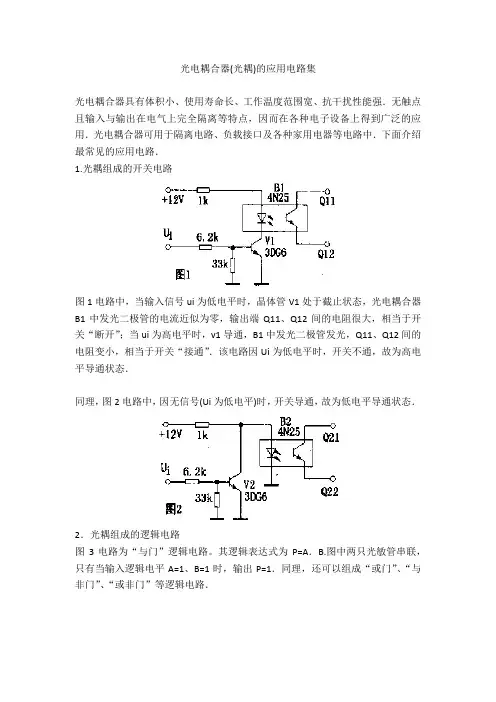

光电耦合器(光耦)的应用电路集光电耦合器具有体积小、使用寿命长、工作温度范围宽、抗干扰性能强．无触点且输入与输出在电气上完全隔离等特点，因而在各种电子设备上得到广泛的应用．光电耦合器可用于隔离电路、负载接口及各种家用电器等电路中．下面介绍最常见的应用电路．1.光耦组成的开关电路图1电路中，当输入信号ui为低电平时，晶体管V1处于截止状态，光电耦合器B1中发光二极管的电流近似为零，输出端Q11、Q12间的电阻很大，相当于开关“断开”；当ui为高电平时，v1导通，B1中发光二极管发光，Q11、Q12间的电阻变小，相当于开关“接通”．该电路因Ui为低电平时，开关不通，故为高电平导通状态．同理，图2电路中，因无信号(Ui为低电平)时，开关导通，故为低电平导通状态．2．光耦组成的逻辑电路图3电路为“与门”逻辑电路。

其逻辑表达式为P=A．B.图中两只光敏管串联，只有当输入逻辑电平A=1、B=1时，输出P=1．同理，还可以组成“或门”、“与非门”、“或非门”等逻辑电路．3．光耦组成隔离耦合电路电路如图4所示．这是一个典型的交流耦合放大电路．适当选取发光回路限流电阻Rl，使B4的电流传输比为一常数，即可保证该电路的线性放大作用。

4．光耦组成高压稳压电路电略如图5所示．驱动管需采用耐压较高的晶体管(图中驱动管为3DG27)。

当输出电压增大时，V55的偏压增加，B5中发光二极管的正向电流增大，使光敏管极间电压减小，调整管be结偏压降低而内阻增大，使输出电压降低，而保持输出电压的稳定．5.光耦组成的门厅照明灯自动控制电路电路如图6所示。

A是四组模拟电子开关（S1~S4）：S1，S2，S3并联（可增加驱动功率及抗干扰能力）用于延时电路，当其接通电源后经R4，B6驱动双向可控硅VT，VT直接控制门厅照明灯H；S4与外接光敏电阻Rl等构成环境光线检测电路。

当门关闭时，安装在门框上的常闭型干簧管KD受到门上磁铁作用，其触点断开，S1，S2，S3处于数据开状态。

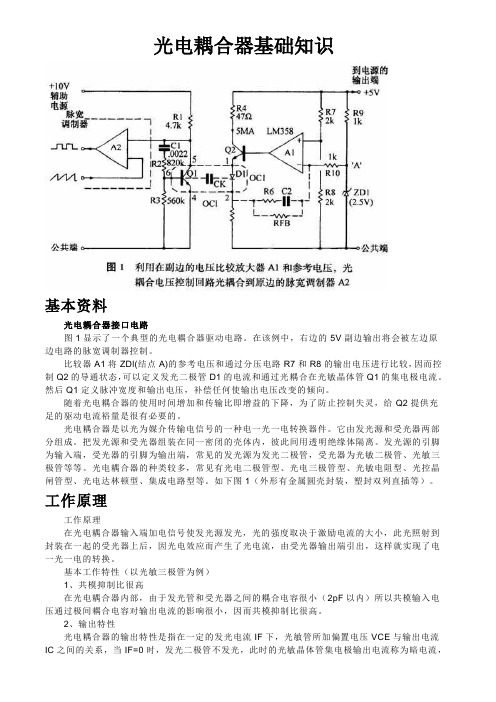

光电耦合器基础知识基本资料光电耦合器接口电路图1显示了一个典型的光电耦合器驱动电路。

在该例中，右边的5V副边输出将会被左边原边电路的脉宽调制器控制。

比较器A1将ZDl(结点A)的参考电压和通过分压电路R7和R8的输出电压进行比较，因而控制Q2的导通状态，可以定义发光二极管D1的电流和通过光耦合在光敏晶体管Q1的集电极电流。

然后Q1定义脉冲宽度和输出电压，补偿任何使输出电压改变的倾向。

随着光电耦合器的使用时间增加和传输比即增益的下降，为了防止控制失灵，给Q2提供充足的驱动电流裕量是很有必要的。

光电耦合器是以光为媒介传输电信号的一种电一光一电转换器件。

它由发光源和受光器两部分组成。

把发光源和受光器组装在同一密闭的壳体内，彼此间用透明绝缘体隔离。

发光源的引脚为输入端，受光器的引脚为输出端，常见的发光源为发光二极管，受光器为光敏二极管、光敏三极管等等。

光电耦合器的种类较多，常见有光电二极管型、光电三极管型、光敏电阻型、光控晶闸管型、光电达林顿型、集成电路型等。

如下图1（外形有金属圆壳封装，塑封双列直插等）。

工作原理工作原理在光电耦合器输入端加电信号使发光源发光，光的强度取决于激励电流的大小，此光照射到封装在一起的受光器上后，因光电效应而产生了光电流，由受光器输出端引出，这样就实现了电一光一电的转换。

基本工作特性（以光敏三极管为例）1、共模抑制比很高在光电耦合器内部，由于发光管和受光器之间的耦合电容很小（2pF以内）所以共模输入电压通过极间耦合电容对输出电流的影响很小，因而共模抑制比很高。

2、输出特性光电耦合器的输出特性是指在一定的发光电流IF下，光敏管所加偏置电压VCE与输出电流IC之间的关系，当IF=0时，发光二极管不发光，此时的光敏晶体管集电极输出电流称为暗电流，一般很小。

当IF>0时，在一定的IF作用下，所对应的IC基本上与VCE无关。

IC与IF之间的变化成线性关系，用半导体管特性图示仪测出的光电耦合器的输出特性与普通晶体三极管输出特性相似。

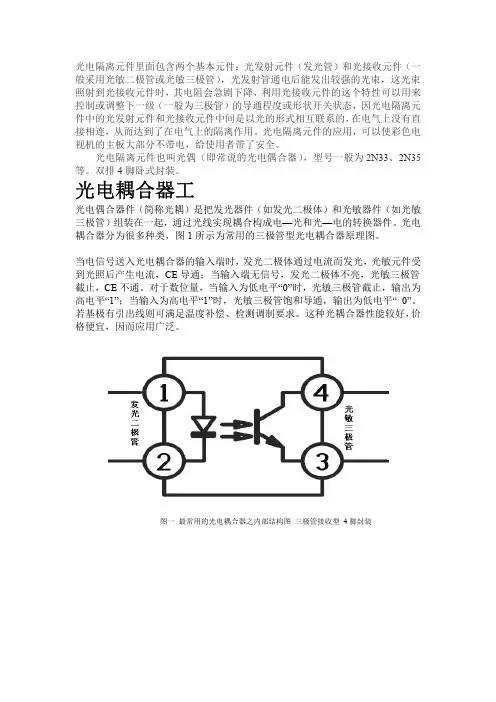

光电偶合器件（简称光耦）是把发光器件（如发光二极体）和光敏器件（如光敏三极管）组装在一起，通过光线实现耦合构成电—光和光—电的转换器件。

光电耦合器分为很多种类，图1所示为常用的三极管型光电耦合器原理图。

当电信号送入光电耦合器的输入端时，发光二极体通过电流而发光，光敏元件受到光照后产生电流，CE导通；当输入端无信号，发光二极体不亮，光敏三极管截止，CE不通。

对于数位量，当输入为低电平“0”时，光敏三极管截止，输出为高电平“1”；当输入为高电平“1”时，光敏三极管饱和导通，输出为低电平“ 0”。

若基极有引出线则可满足温度补偿、检测调制要求。

这种光耦合器性能较好，价格便宜，因而应用广泛。

图一最常用的光电耦合器之内部结构图三极管接收型4脚封装矢量控制矢量控制实现的基本原理矢量控制实现的基本原理是通过测量和控制异步电动机定子电流矢量，根据磁场定向原理分别对异步电动机的励磁电流和转矩电流进行控制，从而达到控制异步电动机转矩的目的。

具体是将异步电动机的定子电流矢量分解为产生磁场的电流分量(励磁电流)和产生转矩的电流分量(转矩电流)分别加以控制，并同时控制两分量间的幅值和相位，即控制定子电流矢量，所以称这种控制方式称为矢量控制方式。

2异步电动机的矢量控制过程2.1矢量变换控制的基本思路l)矢量变换控制的基本思路:是以产生同样的旋转磁场为准则，建立三相交流绕组电流、两组交流绕组电流和在旋转坐标上的正交绕组直流电流之间的等效关系。

2)它首先通过电机的等效电路来得出一些磁链方程，包括定子磁链，气隙磁链，转子磁链。

3)把三相静止坐标系下的定子交流电流，通过3/2变换，等效成两相静止坐标系下的交流电流。

然后，再把两相静止电流，通过转子磁场定向的旋转变换VR，等效成两相旋转坐标系下的电流即类似于直流机的转矩电流分量和磁场电流分量，这样就实现了解祸控制，加快了系统的响应速度。

4)最后再经过2乃变换，产生三相交流电去控制电机，这样就获得了良好的性能。

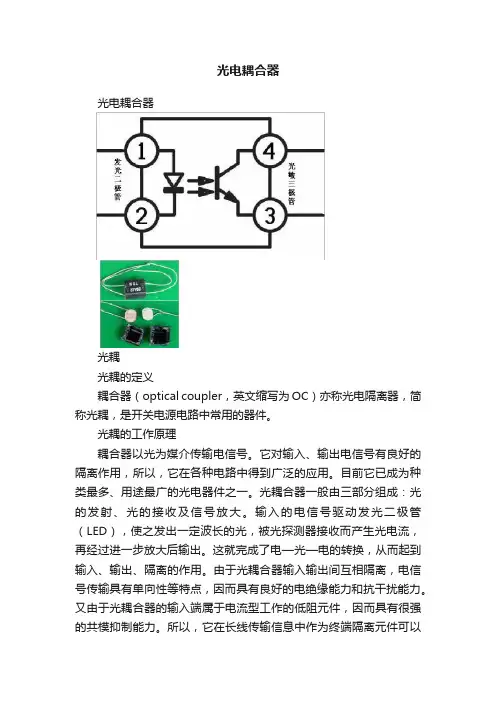

光电耦合器光电耦合器光耦光耦的定义耦合器（optical coupler，英文缩写为OC）亦称光电隔离器，简称光耦，是开关电源电路中常用的器件。

光耦的工作原理耦合器以光为媒介传输电信号。

它对输入、输出电信号有良好的隔离作用，所以，它在各种电路中得到广泛的应用。

目前它已成为种类最多、用途最广的光电器件之一。

光耦合器一般由三部分组成：光的发射、光的接收及信号放大。

输入的电信号驱动发光二极管（LED），使之发出一定波长的光，被光探测器接收而产生光电流，再经过进一步放大后输出。

这就完成了电—光—电的转换，从而起到输入、输出、隔离的作用。

由于光耦合器输入输出间互相隔离，电信号传输具有单向性等特点，因而具有良好的电绝缘能力和抗干扰能力。

又由于光耦合器的输入端属于电流型工作的低阻元件，因而具有很强的共模抑制能力。

所以，它在长线传输信息中作为终端隔离元件可以大大提高信噪比。

在计算机数字通信及实时控制中作为信号隔离的接口器件，可以大大增加计算机工作的可靠性。

光耦的优点光耦合器的主要优点是：信号单向传输，输入端与输出端完全实现了电气隔离，输出信号对输入端无影响，抗干扰能力强，工作稳定，无触点，使用寿命长，传输效率高。

光耦合器是70年代发展起来产新型器件，现已广泛用于电气绝缘、电平转换、级间耦合、驱动电路、开关电路、斩波器、多谐振荡器、信号隔离、级间隔离、脉冲放大电路、数字仪表、远距离信号传输、脉冲放大、固态继电器(SSR)、仪器仪表、通信设备及微机接口中。

在单片开关电源中，利用线性光耦合器可构成光耦反馈电路，通过调节控制端电流来改变占空比，达到精密稳压目的。

光耦的种类光电耦合器分为两种：一种为非线性光耦，另一种为线性光耦。

非线性光耦的电流传输特性曲线是非线性的，这类光耦适合于开关信号的传输，不适合于传输模拟量。

常用的4N系列光耦属于非线性光耦。

线性光耦的电流传输特性曲线接近直线，并且小信号时性能较好，能以线性特性进行隔离控制。

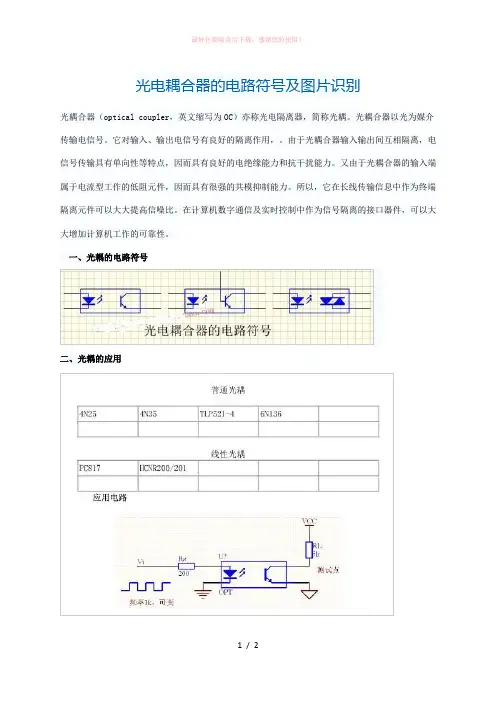

光电耦合器的电路符号及图片识别
光耦合器（optical coupler，英文缩写为OC）亦称光电隔离器，简称光耦。

光耦合器以光为媒介传输电信号。

它对输入、输出电信号有良好的隔离作用，。

由于光耦合器输入输出间互相隔离，电信号传输具有单向性等特点，因而具有良好的电绝缘能力和抗干扰能力。

又由于光耦合器的输入端属于电流型工作的低阻元件，因而具有很强的共模抑制能力。

所以，它在长线传输信息中作为终端隔离元件可以大大提高信噪比。

在计算机数字通信及实时控制中作为信号隔离的接口器件，可以大大增加计算机工作的可靠性。

一、光耦的电路符号
二、光耦的应用
三、光耦合器的主要优点是：信号单向传输，输入端与输出端完全实现了电气隔离隔离，输出信号对输入端无影响，抗干扰能力强，工作稳定，无触点，使用寿命长，传输效率高。

光耦合器是70年代发展起来产新型器件，现已广泛用于电气绝缘、电平转换、级间耦合、驱动电路、开关电路、斩波器、多谐振荡器、信号隔离、级间隔离、脉冲放大电路、数字仪表、远距离信号传输、脉冲放大、固态继电器(SSR)、仪器仪表、通信设备及微机接口中。

在单片开关电源中，利用线性光耦合器可构成光耦反馈电路，通过调节控制端电流来改变占空比，达到精密稳压目的。

四、光耦的图片。

光电耦合器组成的开关电路及光电耦合器检测电路光电耦合器组成的开关电路光电耦合器检测电路光电耦合器 , 检测法XC2C64A-7VQ44I其电路符号如图1. 5.1所示。

光电耦合器是把发光二极管和光电三极管封装在一个管壳内构成的前面已介绍过，发光二极管是一种能将电能直接转换成光能的特殊二极管，加正向电压可发光；与发光二极管相反，光电管是一种能把光能转换成电能的半导体器件。

它包括光电二极管和光电三极管两大类。

光电二极管是由PN结和有聚光作用的透镜组成。

通常情况下，给PN结加反向偏置电压时，产生的反向饱和电流是很小的，但如果有光照射时，半导体电阻率会显著减小（光敏性），将激发产生光生载流子（电子空穴对），在反向电压作用下，光生载流子漂移通过PN结，使PN结由反向截止转换为反向导通。

光电三极管是具有两个PN结的光电器件。

它的工作原理与光咆二极管类似，只是它还利用了三极管的放大作用，因此灵敏度更高。

光电耦合器以发光二极管为输入端，光电三极管为输出端。

当输入端有电信号输入时（发光二极管加正向电压），发光二极管发光，光电三极管因受光照产生光电流，输出端就有电信号输出。

因此，光电耦合器是以光为媒介传输电信号的。

其特点是输入和输出之间实现了电绝缘。

使用光电耦合器时应注意以下几个参数：①隔离电阻：即发光二极管与光电三极管之间的绝缘电阻，一般在10～10Q之间。

②极间耐压：即发光二极管与光电三极管之间的耐压，一般在500V以上。

③最高工作频率：一般不超过lOOkHz。

光电耦合器主要用来实现微型计算机接口与各类控制对象之间的电气隔离，以增强抗干扰能力，提高系统工作的可靠性。

图1·5.2电路是用于耦合脉冲信号的应用电路。

当输入信号u，为低电平时，三极管VT截止，光电耦合器输入端的发光二极管无电流通过不发光，输出端光电三极管截止，输出电压口。

为低电平；当输入信号Vi为高电平时，三极管VT饱和导通，发光二极管发光，光电三极管产生光电流，输出电压u。

1.光电耦合器（optical coupler，英文缩写为OC）亦称光电隔离器，简称光耦。

它是以光为媒介来传输电信号的器件，通常把发光器（红外线发光二极管LED）与受光器（光敏半导体管）封装在同一管壳内。

当输入端加电信号时发光器发出光线，受光器接受光线之后就产生光电流，从输出端流出，从而实现了“电—光—电”转换。

其具有体积小、寿命长、无触点，抗干扰能力强，输出和输入之间绝缘，单向传输信号等优点，因此在数字电路上获得广泛的应用。

2. 光电开关即光电传感器，是光电接近开关的简称，利用被检测物对光束的遮挡或反射，由同步回路选通电路，从而检测物体有无的。

光电开关是传感器的一种，它把发射端和接收端之间光的强弱变化转化为电流的变化以达到探测的目的。

由于光电开关输出回路和输入回路是电隔离的（即电缘绝），所以它可以在许多场合得到应用。

光电开关采用集成电路技术和SMT表面安装工艺而制造的新一代光电开关器件，具有延时、展宽、外同步、抗相互干扰、可靠性高、工作区域稳定和自诊断等智能化功能。

光电开关已被用作物位检测、液位控制、产品计数、宽度判别、速度检测、定长剪切、孔洞识别、信号延时、自动门传感、色标检出、冲床和剪切机以及安全防护等诸多领域。

3.逻辑门电路符号图(与门或门非门同或门异或门)上表包括与门，或门，非门，同或门，异或门，还有这些门电路的逻辑表达式，1．与逻辑电能控制装置。

可分为交——交变频器，交——直——交变频器。

交——交变频器可直接把交流电变成频率和电压都可变的交流电；交——直——交变频器则是先把交流电经整流器先整流成直流电，再经过逆变器把这个直流电流变成频率和电压都可变的交流电。

5. npn三极管的基本作用：半导体三极管也称为晶体三极管，npn三极管可以说它是电子电路中最重要的器件。

它最主要的功能是电流放大和开关作用。

npn三极管顾名思义具有三个电极。

二极管是由一个PN结构成的，而三极管由两个PN结构成，共用的一个电极成为三极管的基极（用字母B表示）。

光电耦合器组成的脉冲电路这里介绍的光电耦合器是由发光二极管和光敏三极管组合起来的器件，发光二极管是把输入边的电信号变换成相同规律变化的光，而光脉敏三极管是把光又重新变换成变化规律相同的电信号，因此，光起着媒介的作用。

由于光电耦合器抗干扰能力强，容易完成电平匹配和转移，又不受信号源是否接地的限制。

所以应用日益广泛。

一、用光电耦合器组成的多谐振荡电路用光电耦合器组成的多谐振荡电路见图1。

当图1（a）刚接通电源Ec时，由于UF随C充电而增加，直到UF≈1伏时，发光二极管达到饱和，接着三极管也饱和，输出Uo≈Ec。

三极管饱和后，C放电（由C→F→E1→Er和由C→R F→+Ec→Re两条路径放电），uo减小，二极管在C放电到一定程度后就截止，而三极管把储存电荷全部移走后，接着也截止，uo为零。

三极管截止后，电源Ec又对C充电，重复上述过程，得出图示的尖峰输出波形，其周期，为（当RF》Re时）：T=C（RF+Re）In2图1（b）是原理相同的另一种形式电路。

图1、用光电耦合的多谐振荡器二、用光电耦合器组成的双稳态电路精品用光电耦合器组砀双稳态电路如图2所示。

电路接通电源后的稳态是BG截止，输出高电位。

在触发正脉冲作用下，ib 增加使BG进入放大状态，形成ib↑→i f↑→i b↑↑,结果BG截止，这种电路比普通的触发顺具有更高的抗干扰能力。

若设BG的极限电流Ic=6毫安，则R2=取为：R2≥(13-1)/(6×10)=24欧限流电阻R1可按下式计算R1≥(E-IbmRce2min)/Ibm式中：Ibm是晶体管的最大基极电流，Rce2min是光敏三极管集射间的最小电阻值。

图2、用光电耦合的双稳态电路三、用光电耦合器组成的整形电路由于用光电耦合器组成的脉冲耦合电路，其前后沿时间都比较大，因此在耦合器后面接一级晶体管的整形放大电路。

见表一列出几种整形电路的应用实例。

表一用光电耦合器组成的整形电路光电耦合-晶体管整形电路光电耦合-固定组件整形反相整形快速整形电路说明这是一种施密特整形电路，因为不管输入是失真方波、正弦波还是锯齿波，在输出端均得到方波光电耦合顺的输出接一与非门时行整形光电耦合器的输出端后面连接两级与非门，构成反相整形光电耦合器的输出端后面连接两只晶体管，构成同相整形电路四、用光电耦合器组成的斩波电路用光电耦合器组成的斩皮电路见表二表二用光电耦合器组成的斩波电路直接斩波电路隔离式斩波电路（I）隔离式斩波电路（II）精品电路说明输出Ei被测电压，经斩波取样后送到编码器里进行编码测量，当A点是低电位，B点为高电位时，GD1导通，GD2截止，被测电压Ei直接送到输出端，反之，A点高电位，B点低电位，GD1截止，GD2导通，C经GD2放电，输出端回到零。
