信号分析与处理实验报告(基于matlab)

华北电力大学实验报告||实验名称FFT的软件实现实验（Matlab）IIR数字滤波器的设计课程名称信号分析与处理||专业班级：电气化1308 学生姓名：袁拉麻加学号： 2 成绩：指导教师：杨光实验日期： 2015-12-17快速傅里叶变换实验一、实验目的及要求通过编写程序，深入理解快速傅里叶变换算法（FFT）的含义，完成FFT和IFFT算法的软件实现。

二、实验内容利用时间抽取算法，编写基2点的快速傅立叶变换（FFT）程序；并在FFT程序基础上编写快速傅里叶反变换（IFFT）的程序。

三：实验要求1、FFT和IFFT子程序相对独立、具有一般性，并加详细注释；2、验证例6-4，并能得到正确结果。

3、理解应用离散傅里叶变换（DFT）分析连续时间信号频谱的数学物理基础。

四、实验原理：a.算法原理1、程序输入序列的元素数目必须为2的整数次幂，即N=2M,整个运算需要M 级蝶形运算；2、输入序列应该按二进制的码位倒置排列，输出序列按自然序列排列；3、每个蝶形运算的输出数据军官占用其他输入数据的存储单元，实现“即位运算”；4、每一级包括N/2个基本蝶形运算，共有M*N/2个基本蝶形运算；5、第L级中有N/2L个群，群与群的间隔为2L。

6、处于同一级的各个群的系数W分布相同，第L级的群中有2L-1个系数；7、处于第L级的群的系数是(p=1,2,3，…….,2L-1)而对于第L级的蝶形运算，两个输入数据的间隔为2L-1。

b.码位倒置程序流程图开始检测A序列长度nk=0j=1x1(j)=bitget(k,j);j=j+1Yj<m?Nx1=num2str(x1);y(k+1)=bin2dec(x1);clear x1k=k+1c.蝶形运算程序流程图五、程序代码与实验结果a.FFT程序：%%clear all;close all;clc;%输入数据%A=input('输入x(n)序列','s');A=str2num(A);% A=[1,2,-1,4]; %测试数据%%%%校验序列,%n=length(A);m=log2(n);if (fix(m)~=m)disp('输入序列长度错误，请重新输入!');A=input('输入x(n)序列','s');A=str2num(A);elsedisp('输入正确，请运行下一步')end%%%码位倒置%for k=0:n-1for j=1:m %取M位的二进制数%x1(j)=bitget(k,j); %倒取出二进制数%endx1=num2str(x1); %将数字序列转化为字符串%y(k+1)=bin2dec(x1); %二进制序列转化为十进制数%clear x1endfor k=1:nB(k)=A(y(k)+1); %时间抽取序列%endclear A%%%计算%for L=1:m %分解为M级进行运算%LE=2^L; %第L级群间隔为2^L%LE1=2^(L-1); %第L级中共有2^(L-1)个Wn乘数，进行运算蝶运算的两数序号相隔LE1%W=1;W1=exp(-1i*pi/LE1);for R=1:LE1 %针对第R个Wn系数进行一轮蝶运算，共进行LE1次%for P=R:LE:n %每个蝶的大小为LE% Q=P+LE1;T=B(Q)*W;B(Q)=B(P)-T;B(P)=B(P)+T;endW=W*W1;endendB %输出X(k)%%%验证结果：例6-4b.IFFT程序：%%clear all;close all;clc;%输入数据%A=input('输入X(k)序列','s');A=str2num(A);% A=[6,2+2i,-6,2-2i]; %测试数据%%%%校验序列,%n=length(A);m=log2(n);if (fix(m)~=m)disp('输入序列长度错误，请重新输入!');A=input('输入x(n)序列','s');A=str2num(A);elsedisp('输入正确，请运行下一步')end%%%码位倒置%for k=0:n-1for j=1:m %取M位的二进制数%x1(j)=bitget(k,j); %倒取出二进制数%endx1=num2str(x1); %将数字序列转化为字符串%y(k+1)=bin2dec(x1); %二进制序列转化为十进制数%clear x1endfor k=1:nB(k)=A(y(k)+1); %时间抽取序列%endclear A%%%计算%for L=1:m %分解为M级进行运算%LE=2^L; %第L级群间隔为2^L%LE1=2^(L-1); %第L级中共有2^(L-1)个Wn乘数，进行运算蝶运算的两数序号相隔LE1%W=1;W1=exp(-1i*pi/LE1);for R=1:LE1 %针对第R个Wn系数进行一轮蝶运算，共进行LE1次%for P=R:LE:n %每个蝶的大小为LE%Q=P+LE1;T=B(Q)*W;B(Q)=B(P)-T;B(P)=B(P)+T;endW=W*W1;endendB=conj(B); %取共轭%B=B/n %输出x(n)%验证结果：六、实验心得与结论本次实验借助于Matlab软件，我避开了用C平台进行复杂的复数运算，在一定程度上简化了程序，并添加了简单的检错代码，码位倒置我通过查阅资料，使用了一些函数，涉及到十-二进制转换，数字-文本转换，二-文本转换，相对较复杂，蝶运算我参考了书上了流程图，做些许改动就能直接实现。

MATLAB信号处理实习报告实习名称MATLAB信号处理实习题目数字信号处理专业班级姓名学号成绩评定考核内容设计表现设计报告设计成果和答辩综合评定成绩成绩电气与信息学院二0一一年六月实习考核和成绩评定办法1、实习的考核由指导教师根据设计表现（出勤、遵守纪律情况等）、设计报告、设计成果、答辩等几个方面，给出各项成绩或权重，综合后给出实习总成绩。

该设计考核须经教研室主任审核，主管院长审批备案。

2、成绩评定采用五级分制，即优、良、中、及格和不及格。

3、参加本次设计时间不足三分之二或旷课三天以上者，不得参加本次考核，按不及格处理。

4、实习结束一周内，指导教师提交成绩和设计总结。

5、设计过程考核和成绩在教师手册中有记载。

注意：1、实习任务书和指导书在实习前发给学生，设计任务书放置在设计报告封面后和正文目录前。

2、为了节省纸张，保护环境，便于保管设计报告，统一采用A4纸，实习报告建议双面打印（正文采用宋体五号字）或手写，左侧装订。

目录一、实习目的 ..................................................................................................... - 4 -二、实习任务及功能概述 ................................................................................... - 4 -三、相关设计内容原理及其实现之的MATLAB函数.......................................... - 5 -四、调试运行代码，得到仿真图......................................................................... - 8 -五、实习总结 ................................................................................................... - 22 -六、参考文献 ................................................................................................... - 22 -MATALB 信号处理实习报告一、实习目的“数字信号处理”是电子信息工程专业的主干课程，其理论性较强，学生通过理论课的系统学习后，应通过MATLAB 语言对其所涉及的算法进行仿真，这不仅能帮助学生理解其抽象的物理概念，工程概念和复杂算法，加强感性认识，而且能激发学生更进一步地在该领域的学习和探索热情。

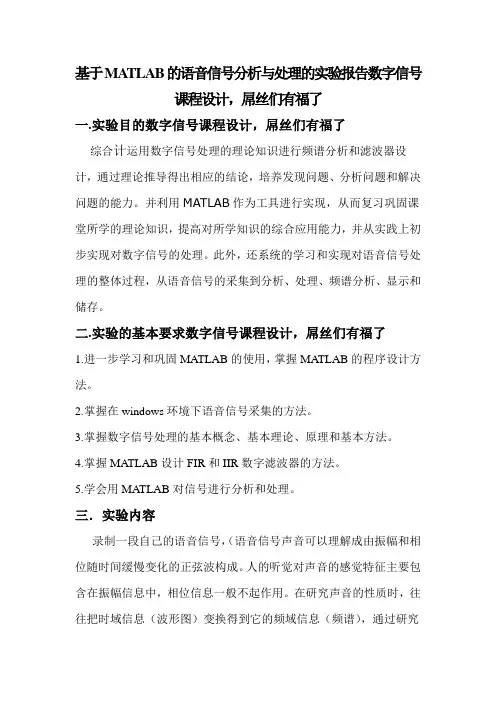

基于MA TLAB的语音信号分析与处理的实验报告数字信号课程设计，屌丝们有福了一.实验目的数字信号课程设计，屌丝们有福了综合计运用数字信号处理的理论知识进行频谱分析和滤波器设计，通过理论推导得出相应的结论，培养发现问题、分析问题和解决问题的能力。

并利用MATLAB作为工具进行实现，从而复习巩固课堂所学的理论知识，提高对所学知识的综合应用能力，并从实践上初步实现对数字信号的处理。

此外，还系统的学习和实现对语音信号处理的整体过程，从语音信号的采集到分析、处理、频谱分析、显示和储存。

二.实验的基本要求数字信号课程设计，屌丝们有福了1.进一步学习和巩固MATLAB的使用，掌握MATLAB的程序设计方法。

2.掌握在windows环境下语音信号采集的方法。

3.掌握数字信号处理的基本概念、基本理论、原理和基本方法。

4.掌握MATLAB设计FIR和IIR数字滤波器的方法。

5.学会用MATLAB对信号进行分析和处理。

三．实验内容录制一段自己的语音信号，（语音信号声音可以理解成由振幅和相位随时间缓慢变化的正弦波构成。

人的听觉对声音的感觉特征主要包含在振幅信息中，相位信息一般不起作用。

在研究声音的性质时，往往把时域信息（波形图）变换得到它的频域信息（频谱），通过研究频谱和与频谱相关联的特征获得声音的特性。

）并对录制的信号进行采样；画出采样后语音信号的时域波形和频谱图；给定滤波器的性能指标，采用窗函数法或者双线性变换设计滤波器，并画出滤波器的频率响应；然后用自己设计的滤波器对采集的信号进行滤波，画出滤波后信号的时域波形和频谱，并对滤波前后的信号进行对比，分析信号发生的变化；回放语音信号。

数字信号课程设计，屌丝们有福了四．实验的实现（1）.语音信号的采集采用windows下的录音机或者手机、其他的软件，录制一段自己的话音，时间控制在一分钟左右；然后在MATLAB软件平台下，利用函数wavread对自己的话音进行采样，记住采样的频率和采样的点数。

matlab信号与系统实验报告Matlab信号与系统实验报告引言：信号与系统是电子工程、通信工程等领域中的重要基础课程，对于理解和应用各种信号处理技术具有重要意义。

本实验报告旨在通过使用Matlab软件，对信号与系统的基本概念和实验进行探讨和分析。

实验一：信号的基本特性分析在信号与系统的研究中，我们首先需要了解信号的基本特性。

通过Matlab软件，我们可以方便地对不同类型的信号进行分析和处理。

在本实验中，我们选择了常见的正弦信号和方波信号进行分析。

首先，我们生成了一个频率为1kHz，幅度为2V的正弦信号，并绘制了其时域波形图和频谱图。

通过观察时域波形图，我们可以看到正弦信号具有周期性和连续性的特点。

而通过频谱图，我们可以看到正弦信号在频域上只有一个峰值，说明其是单频信号。

接下来，我们生成了一个频率为1kHz，幅度为2V，占空比为50%的方波信号，并绘制了其时域波形图和频谱图。

与正弦信号不同，方波信号具有分段常值的特点。

通过频谱图，我们可以看到方波信号在频域上存在多个谐波分量，说明其是由多个频率的正弦信号叠加而成。

实验二：系统的时域响应分析在信号与系统中，系统的时域响应是描述系统对输入信号进行处理的重要指标。

通过Matlab软件，我们可以方便地分析和绘制系统的时域响应。

在本实验中，我们选择了一个一阶低通滤波器作为系统，输入信号为一个频率为1kHz，幅度为2V的正弦信号。

通过绘制输入信号和输出信号的时域波形图，我们可以观察到系统对输入信号进行了滤波处理，输出信号的幅度和相位发生了变化。

此外，我们还可以通过改变系统的参数，如截止频率和阶数，来观察系统的时域响应的变化。

通过对比不同参数下的输出信号波形图，我们可以得出不同参数对系统响应的影响。

实验三：系统的频域响应分析除了时域响应，频域响应也是描述系统特性的重要指标。

通过Matlab软件，我们可以方便地进行系统的频域响应分析。

在本实验中，我们选择了一个二阶巴特沃斯低通滤波器作为系统，输入信号为一个频率为1kHz，幅度为2V的正弦信号。
