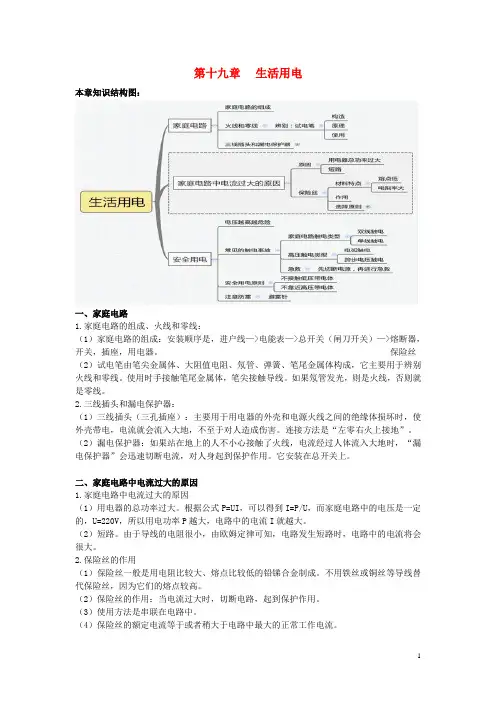

1 第十九章 生活用电
本章知识结构图：
一、家庭电路
1.家庭电路的组成、火线和零线：
（1）家庭电路的组成：安装顺序是，进户线—>电能表—>总开关（闸刀开关）—>熔断器，开关，插座，用电器。 保险丝
（2）试电笔由笔尖金属体、大阻值电阻、氖管、弹簧、笔尾金属体构成，它主要用于辨别火线和零线。使用时手接触笔尾金属体，笔尖接触导线。如果氖管发光，则是火线，否则就是零线。
2.三线插头和漏电保护器：
（1）三线插头（三孔插座）：主要用于用电器的外壳和电源火线之间的绝缘体损坏时，使外壳带电，电流就会流入大地，不至于对人造成伤害。连接方法是“左零右火上接地”。
（2）漏电保护器：如果站在地上的人不小心接触了火线，电流经过人体流入大地时，“漏电保护器”会迅速切断电流，对人身起到保护作用。它安装在总开关上。
二、家庭电路中电流过大的原因
1.家庭电路中电流过大的原因
（1）用电器的总功率过大。根据公式P=UI，可以得到I=P/U，而家庭电路中的电压是一定的，U=220V，所以用电功率P越大，电路中的电流I就越大。
（2）短路。由于导线的电阻很小，由欧姆定律可知，电路发生短路时，电路中的电流将会很大。
2.保险丝的作用
（1）保险丝一般是用电阻比较大、熔点比较低的铅锑合金制成。不用铁丝或铜丝等导线替代保险丝，因为它们的熔点较高。
（2）保险丝的作用：当电流过大时，切断电路，起到保护作用。
（3）使用方法是串联在电路中。
（4）保险丝的额定电流等于或者稍大于电路中最大的正常工作电流。 2
三、安全用电
1.人体的安全电压是不高于36V。
2.电压越高越危险。
3.常见的触电事故：
（1）家庭电路中，双线触电，单线触电。
（2）高压触电。
（3）急救：立即切断电源，然后进行急救。
4.注意防雷：雷电是大气中一种剧烈的放电现象。防雷装置：避雷针。
2019年九年级物理全册第十九章生活用电知识点总结新版新人教版202004171114
第十九章 生活用电
本章知识结构图：
一、家庭电路
1. 家庭电路的构成、火线和零线：
（1）家庭电路的构成：安装次序是，进户线— >电能表— >总开关（闸刀开关）— >熔断器，
开关，插座，用电器。 保险丝
（ 2）试电笔由笔尖金属体、大阻值电阻、氖管、弹簧、笔尾金属体构成，它主要用于鉴别火线和零线。使用时手接触笔尾金属体，笔尖接触导线。假如氖管发光，则是火线，不然就是零线。
2. 三线插头和漏电保护器：
（ 1）三线插头（三孔插座）：主要用于用电器的外壳和电源火线之间的绝缘体破坏时，使外壳带电，电流就会流入大地，不至于对人造成损害。连结方法是“左零右火上接地”。
（ 2）漏电保护器：假如站在地上的人不当心接触了火线，电流经过人体流入大地时，“漏电保护器”会快速切断电流，对人身起到保护作用。它安装在总开关上。
二、家庭电路中电流过大的原由
1. 家庭电路中电流过大的原由
（ 1）用电器的总功率过大。依据公式 P=UI，能够获取 I=P/U ，而家庭电路中的电压是必定的，
U=220V，所以用电功率 P 越大，电路中的电流 I 就越大。
（ 2）短路。因为导线的电阻很小，由欧姆定律可知，电路发生短路时，电路中的电流将会很大。
2. 保险丝的作用
（1）保险丝一般是用电阻比较大、熔点比较低的铅锑合金制成。不用铁丝或铜丝等导线代替保险丝，因为它们的熔点较高。
（ 2）保险丝的作用：当电流过大时，切断电路，起到保护作用。
（ 3）使用方法是串连在电路中。
（ 4）保险丝的额定电流等于或许稍大于电路中最大的正常工作电流。
1 2019年九年级物理全册第十九章生活用电知识点总结新版新人教版202004171114
三、安全用电
1. 人体的安全电压是不高于 36V。
2. 电压越高越危险。
生活用电
【学习目标】
1.掌握家庭电路的组成及连接方法，尤其是三孔插座和螺丝口灯泡的接线方法；
2.知道保险丝的作用及更换原则；
3.了解测电笔的作用及使用方法；
4.知道家庭电路中电流过大的原因；
5.掌握安全用电原则。
【要点梳理】
要点一、家庭电路
1.家庭电路的组成：进户线（低压供电线）、电能表、总开关、保险装置、用电器、导线、插座、开关等（要按顺序填写）。
2.家庭电路的各部分的作用：
⑴火线和零线（进户线）：给用户提供家庭电压的线路，分为火线和零线。火线和零线之间有220V 的电压，火线和地线之间也有220V的电压，正常情况下，零线和地线之间电压为 0V。
⑵ 电能表：①用途：测量用户消耗的电能（电功）的仪表。
②安装：安装在家庭电路的干路上，原因：这样才能测出全部家用电器消耗的电能。
③铭牌：所标的电压U是：额定电压；所标的电流I是：额定电流及短时间内工作允许通过的最大电流。
⑶ 总开关（空气开关）：
①作用：控制整个电路的通断，以便检测电路更换设备。
②安装：家庭电路的干路上，空气开关的静触点接电源线。
⑷ 保险装置（保险丝）：
①材料：保险丝是由电阻率大、熔点较低的铅锑合金制成。
②保险原理：当过大的电流通过时，保险丝产生较多的热量使它的温度达到熔点，于是保险丝熔断，自动切断电路，起到保险作用。
③ 电路符号：
④ 连接：与所保护的电路串联，且一般只接在火线上。位置在总开关之后。
⑤ 选择：保险丝的额定电流等于或稍大于家庭电路的最大工作电流。
⑥规格：越粗额定电流越大。
⑸ 插座：
①作用：连接家用电器，给可移动家用电器供电。
②种类： 固定插座、可移动插座、二孔插座、三孔插座。
2019_2020学年九年级物理全册第十九章生活用电单元讲、析与提高(含解析)(新版)新人教版
第十九章生活用电单元讲、析与提高
对本章知识点进行提炼、总结和详解
一、家庭电路
1．家庭电路的构成部分（如图 1 所示）：低压供电线（火线和零线） 、电能表、总开关、保险丝、用电
器、插座、灯座、开关等。
图 1 家庭电路构成
2．家庭电路的各部分的作用
（ 1）进户线：进户线有两条，一条是端线，也叫火线，一条是零线。火线与零线之间的电压是 220V。
火线与地面间的电压为 220V；正常状况下，零线之间和地线之间的电压为0V。
（ 2）电能表：装在家庭电路的干路上，这样才能测出所有家用电器耗费的电能。
（ 3）总开关：即闸刀开关或空气开关。安装在电能表后，控制整个电路的通断，以便检测电路改换设
备。
（ 4）保险丝：电路符号： 。
1）资料：保险丝是由电阻率大、熔点低的铅锑合金制成的。 （原由：保险丝电阻较大，使得电能转变
为热的功率比较大，保险丝温度易高升，达到熔点后就自动熔断。 ）
2）工作原理：当过大的电流经过时，保险丝产生许多的热量使它的温度达到熔点，于是保险丝熔断，
自动切断电路，起到保险作用。
3）保险丝规格：保险丝越粗，额定电流越大。
4）选择：保险丝的额定电流等于或稍大于家庭电路的最大工作电流。
5）连结：保险丝应串连在家庭电路的干路上，且一般只接在火线上。
注意事项：不可以用较粗的保险丝或铁丝、铜丝、铝丝等取代标准的保险丝。因为铜丝的电阻小，产生
的热量少，铜的熔点高，不易熔断。
1 2019_2020学年九年级物理全册第十九章生活用电单元讲、析与提高(含解析)(新版)新人教版
（ 5）插座：连结家用电器，给家用电器供电。插座有二孔插座和三孔插座。如图 2 是插座连结方式、
图 3 是插座表示图。
图2 图3
（ 6）家庭电路的连结：各样用电器都是并联接入电路的，插座与灯座是并联的，控制各用电器工作的开关与用电器是串连的。
