《恒定电流》、《磁场》和《电磁感应》综合练习（2）
3．以下关于欧姆表的说法中，不正确．．．
的是B A ．表盘刻度是非均匀的，从零刻度开始，刻度值越大处，刻度越密 B ．红表笔是与表内电源的正极相连的 [来源:学#科#网]
C ．测电阻时，首先要红黑表笔直接相连，调好零点后再去测电阻
D ．为了减小误差，应尽量使指针指向中间左右的刻度处
【解析】 欧姆表表盘刻度是非均匀的，刻度值越大处，刻度越密．
5．回旋加速器是加速带电粒子的装置，其主体部分是两个D 形金属盒．两金属盒处在垂直于盒底的匀强磁场中，并分别与高频交流电源两极相连接，从而使粒子每次经过两盒间的狭缝时都得到加速，如图所示．现要增大带电粒子从回旋加速器射出时的动能，下列方法可行的是( D )
A ．减小磁场的磁感应强度
B ．减小狭缝间的距离
C ．增大高频交流电压
D ．增大金属盒的半径
4．如图3所示，调整电路的可变电阻R 的阻值，使电压表V 的示数增大ΔU ，在这个过程中( AD ) A ．通过R 1的电流增加，增加量一定等于ΔU
R
1
B ．R 2两端的电压减小，减少量一定等于ΔU
C ．通过R 的电流增加，增加量一定等于ΔU
R
D ．通过R 2的电流减小，但减少量一定小于ΔU
R 2
解析：电压表的示数增加，说明可变电阻的阻值增大，路端电压增加，电路中的电流减小，R 2两端的电压减小；由欧姆定律得流过电阻R 1的电流增加量为：ΔI 1＝
ΔU
R 1
，R 2两端的电压减少量等于R 1两端的电压
增加量减去路端电压的增加量，即ΔU 2＝ΔU －ΔU 路＜ΔU ，通过R 2的电流的减少量为：ΔI 2＝ΔU 2
R 2＜ΔU R 2
；通过
电阻R 的电流为：I R ＝I 2－I 1，I 2减小，而I 1增大，因此I R 减小．正确选项为AD.
7．如图4所示，质量为m 、带电荷量为＋q 的P 环套在固定的水平长直绝缘杆上，整个装置处在垂直于杆的水平匀强磁场中，磁感应强度大小为B .现给环一向右的初速度v 0(v 0>mg qB
)，则( AD )
A ．环将向右减速，最后匀速
B ．环将向右减速，最后停止运动
C ．从环开始运动到最后达到稳定状态，损失的机械能是1
2
m v 02
D ．从环开始运动到最后达到稳定状态，损失的机械能是12m v 02－12m (mg qB
)2
图5
解析：由题意可知q v 0B >mg ，受力分析如图5所示．水平方向物体做减速运动，f ＝μF N ＝μ(q v B －mg )，当q v B ＝mg ，即v ＝mg qB
时，F N ＝0，之后物体做匀速直线运动，选项A 、D 正确而B 、C 错误．
8．如图6所示，圆柱形区域的横截面在没有磁场的情况下，带电粒子(不计重力)以某一初速度沿截面直径方向入射时，穿过此区域的时间为t ；若该区域加沿轴线方向的匀强磁场，磁感应强度为B ，带电粒子仍以同一初速度沿截面直径入射，粒子飞出此区域时，速度方向偏转了π/3，根据上述条件可求得的物理量为( CD )
A ．带电粒子的初速度
B ．带电粒子在磁场中运动的半径
C ．带电粒子在磁场中运动的周期
D ．带电粒子的比荷
解析：设圆柱形区域的半径为R ，粒子的初速度为v 0，则v 0＝2R
t
，由于R 未知，无法求出带电粒子的初速
度，选项A 错误；若加上磁场，粒子在磁场中的轨迹如图7所示，设运动轨迹半径为r ，运动周期为T ，则T ＝
2πr
v 0
，速度方向偏转了π/3，由几何关系得，轨迹圆弧所对的圆心角θ＝π/3，r ＝3R ，联立以上式子得T ＝3πt ；由T ＝2πm /qB 得q /m ＝23Bt
，故选项C 、D 正确；由于R 未知，无法求出带电粒子在磁场
中做圆周运动的半径，选项B 错误．
3．(2010·四川高考)如图3所示，电阻不计的平行金属导轨固定在一绝缘斜面上，
两相同的金属导体棒a 、b 垂直于导轨静止放置，且与导轨接触良好，匀强磁场垂直穿过导轨平面．现用一平行于导轨的恒力F 作用在a 的中点，使其向上运动．若
b 始终保持静止，则它所受摩擦力可能( AB )
A ．变为0
B ．先减小后不变
C ．等于F
D ．先增大再减小
解析：a 导体棒在恒力F 作用下加速运动，闭合回路中产生感应电流，导体棒b 受到安培力方向应沿斜面向上，且逐渐增大．最后不变，所以b 导体棒受摩擦力可能先减小后不变，可能减小到0保持不变，也可能减小到0然后反向增大最后保持不变．所以选项A 、B 正确，C 、D 错误
4．(2010·全国卷Ⅱ)如图4，空间某区域中有一匀强磁场，磁感应强度方向水平，且垂直于纸面向里，磁场上边界b 和下边界d 水平．在竖直面内有一矩形金
属线圈，线圈上下边的距离很短，下边水平．线圈从水平面a 开始下落．已知磁场上下边界之间的距离大于水平面a 、b 之间的距离．若线圈下边刚通过水平面b 、c (位于磁场中)和d 时，线圈所受到的磁场力的大小分别为F b 、F c 和F d ，则( D )
A ．F d >F c >F b
B ．F c <F d <F b
C ．F c >F b >F d
D ．F c <F b <F d
解析：由于线圈上下边的距离很短，线圈完全在磁场中运动的距离近似等于磁场高度，则在磁场中不受安培力作用向下运动距离大于ab 间距，可知线圈到达d 时的速度大于刚进磁场(即经过b 点)时的速度，
由F ＝B 2L 2v R
可知线圈在d 点受磁场力最大，在经过c 处时不受磁场力，本题只有选项D 正确．
11．如图，半径为r 的金属圆环绕通过直径的轴OO ′以角速度ω匀速转动，匀强磁场的磁感应强度为B ，以金属环的平面与磁场方向重合时开始计时，求在转动30°角的过程中，环中产生的感应电动势为_____．
解析：ΔΦ＝Φ2－Φ1＝BS sin30°－0＝12B πr 2
.
又Δt ＝θω＝π/6
ω＝π/(6ω)
所以E ＝ΔΦΔt ＝12B πr 2
π/(6ω)
＝3B ωr 2
.
13. (12分)一个小灯泡上标有“6V ，0.2A”字样，现要描绘该灯泡的伏安特性曲线，有下列器材供选用：A ．电
压表（0～5V ，内阻1.5kΩ） B ．电压表（0～10V ，内阻3.0kΩ）
C ．电流表（0～0.3A ，内阻2.0Ω）
D ．电流表（0～0.6A ，内阻1.0Ω）
E ．滑动变阻器（10Ω，2A ）
F ．滑动变阻器（100Ω，0.5A ）
G ．学生电源（直流9V ），还有开关、导线等．
①实验中所用的电压表应选_________，电流表应 选_________，滑动变阻器应选_________．
②在下面方框中画出实验电路图，要求电压从0开始测量． ③将实物按你所选择的电路连接起来。

13.(1)B （2分） C （2分） E （2分） (2)外接法 分压式 （2分）（3）实物连线略（2分） 16. (16分) 如图所示，一个质量为m =2.0×10-11
kg ， 电荷量q = +1.0×10-5C 的带电微粒（重力忽略不计）， 从静止开始经U 1=100V 电压加速后，水平进入两平行金 属板间的偏转电场，偏转电场的电压U 2=100V 。

金属板 长L =20cm ，两板间距d =3
10
cm 。

求：
（1）微粒进入偏转电场时的速度v 0大小； （2）微粒射出偏转电场时的偏转角θ；
（3）若该匀强磁场的宽度为D =10cm ，为使微粒不会由磁场右边射出，该匀强磁场的磁感应强度B 至少多大？
16.(17分) 解：（1）微粒在加速电场中由动能定理得：
qu 1=mv 02
/2 ① 解得v 0=1.0×104m/s ……3分
（2）微粒在偏转电场中做类平抛运动，有： a=qu 2/md ，v y =at=aL/ v 0 ……2分 飞出电场时，速度偏转角的正切为：
tan θ=v y /v 0=U 2L/2dU 1=1/(3)1/2
② 解得 θ=30o ……3分 （3）进入磁场时微粒的速度是： v=v 0/cos θ ③……2分 轨迹如图，由几何关系有：θsin r r D += ④ ……2分
洛伦兹力提供向心力： Bqv=mv 2/r ⑤
由③～⑤联立得： B=mv 0(1+sin θ)/qDcos θ 代入数据解得： B ＝31/2/5=0.346T ……2分
所以，为使微粒不会由磁场右边射出，该匀强磁场的磁感应强度B 至少为0.346T 。

合集下载

恒定电流综合练习

恒定电流综合练习

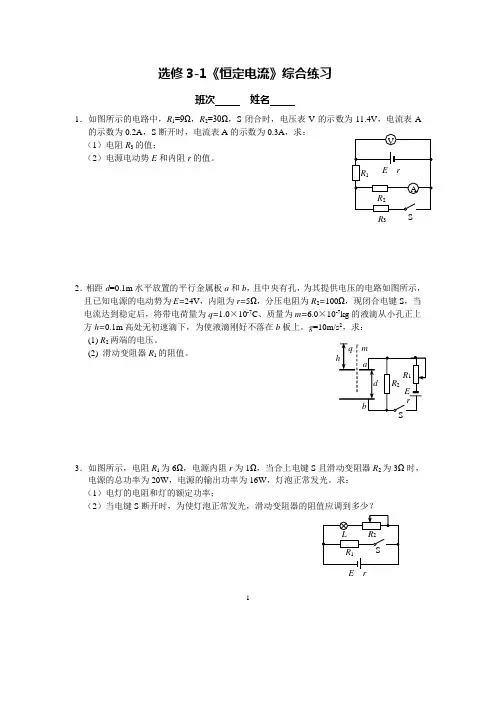

1R 3选修3-1《恒定电流》综合练习班次 姓名1．如图所示的电路中，R 1=9Ω，R 2=30Ω，S 闭合时，电压表V 的示数为11.4V ，电流表A 的示数为0.2A ，S 断开时，电流表A 的示数为0.3A ，求：（1）电阻R 3的值；（2）电源电动势E 和内阻r 的值。

2．相距d =0.1m 水平放置的平行金属板a 和b ，且中央有孔，为其提供电压的电路如图所示， 且已知电源的电动势为E=24V ，内阻为r=5Ω，分压电阻为R 2=100Ω，现闭合电键S ，当 电流达到稳定后，将带电荷量为q=1.0×10-7C 、质量为m=6.0×10-7kg 的液滴从小孔正上 方h=0.1m 高处无初速滴下，为使液滴刚好不落在b 板上。

g =10m/s 2，求： (1) R 2两端的电压。

(2) 滑动变阻器R 1的阻值。

3．如图所示，电阻R 1为6Ω，电源内阻r 为1Ω，当合上电键S 且滑动变阻器R 2为3Ω时， 电源的总功率为20W ，电源的输出功率为16W ，灯泡正常发光。

求： （1）电灯的电阻和灯的额定功率；（2）当电键S 断开时，为使灯泡正常发光，滑动变阻器的阻值应调到多少？24．在如图所示的电路中，R 1=2 Ω，R 2=R 3=4 Ω，当电键K 接a 时，R 2上消耗的电功率为4 W ，当电键K 接b 时，电压表示数为4.5 V 。

试求：（1）当电键K 接a 时，通过电源的电流和电源两端的电压； （2）电源的电动势和内阻；（3）当电键K 接c 时，通过R 2的电流.5．允许通过的最大电流为2 A 的电源和一个变阻器接成如图（甲）所示的电路，变阻器的 总阻值为R 0=22Ω。

电源路端电压U 随外电阻的变化规律如图（乙）所示，图中U =12V 的直线为U-R 图线的渐近线。

求： ⑴电源电动势和内阻；⑵AB 间空载时输出电压的变化范围；⑶为保证无论怎样调节滑动变阻器都不毁坏电源，AB 间所接负载的最小阻值R 。

高二物理人教版选修31：恒定电流和磁场练习题(有答案)

高二物理人教版选修31：恒定电流和磁场练习题(有答案)

练习题一、选择题（1-3单选、4-8多选）（）1．两个较大的平行金属板A、B相距为d，分别接在电压为U的电源正、负极上，这时质量为m，带电荷量为-q的油滴恰好静止在两板之间，如图所示，在其他条件不变的情况下，如果将两板非常缓慢地水平错开一些，那么在错开的过程中A.油滴将向上加速运动，电流计中的电流从b流向aB.油滴将向下加速运动，电流计中的电流从a流向bC.油滴静止不动，电流计中的电流从b流向aD.油滴静止不动，电流计中的电流从a流向b（）2．如图，电路中，电源电动势为E、内阻为r，闭合开关S，增大可变电阻R的阻值后，电压表示数的变化量为 U。

在这个过程中，下列判断正确的是A．电阻R1两端的电压减小，减小量等于△UB．电容器的带电量减小，减小量等于C△UC．电压表的示数U和电流表的示数I的比值变大D．电压表示数变化量△U和电流表示数变化量△I的比值增大（）3．在如图所示的电路中，电源内阻不为零，开关S1、S2闭合时电路正常工作.只断开S2后，电压表示数U和电流表示数I的变化为A．U和I都变大B．U和I都变小C．U变大，I变小D．U变小，I变大（）4．如图所示，闭合开关S后，A灯与B灯均发光，当滑动变阻器的滑片P向左滑动时，以下说法中正确的是A．A灯变亮B．B灯变亮C．电源的输出功率可能减小D．电源的总功率可能增大（）5．如图所示的电路中，电源电动势E恒定，内阻r=1 Ω,定值电阻R3=5 Ω.当电键K断开与闭合时，ab段电路消耗的电功率相等。

则以下说法中正确的有A．电阻R1、R2可能分别为4 Ω、5 ΩB．电阻R1、R2可能分别为3 Ω、6 ΩC．电键K断开与闭合时，电压表的示数大小与电流表的示数大小之比都等于6 ΩD．电键K断开时电压表的示数一定大于K闭合时的示数（）6．质量为m的通电细杆置于倾角为θ的导轨上，导轨的宽度为d，杆与导轨间的动摩擦因数为μ，有电流通过杆，杆恰好静止于导轨上。

如图所示的A、B、C、D四个图中，杆与导轨间的摩擦力一定不为零的是（）7.根据磁场对电流会产生作用力的原理，人们研制出一种新型的炮弹发射装置--电磁炮，它的基本原理如图所示，下列结论中正确的是A.要使炮弹沿导轨向右发射，必须通以自M向N的电流B. 要使炮弹沿导轨向右发射，必须通以自N向M的电流C.要想提高炮弹的发射速度，可适当增大电流或磁感应强度D.使电流和磁感应强度的方向同时反向，炮弹的发射方向亦将随之反向（）8．如图所示电路中电表都是理想电表.某同学按此电路进行实验，将变阻器的滑片P移到不同位置，观察各电表的示数，记录下多组数据。

恒定电流磁场复习题

恒定电流磁场复习题

恒定电流磁场复习题一、单选题1、在磁感强度为B的均匀磁场中作一半径为r 的半球面S ，S 边线所在平面的法线方向单位矢量n 与B 的夹角为 ，则通过半球面S 的磁通量(取弯面向外为正)为(A) r 2B . (B) 2r 2B(C) -r 2B sin(D) -r 2B cos ［ ］2、通有电流I 的无限长直导线有如图三种形状，则P ，Q ，O 各点磁感强度的大小B P ，B Q ，B O 间的关系为：［ ］(A) B P > B Q > B O (B) B Q > B P > B O(C)B Q > B O > B P (D) B O > B Q > B P3、无限长直导线在P 处弯成半径为R 的圆，当通以电流I 时，则在圆心O 点的磁感强度大小等于(A) R I π20μ (B) R I40μ (C) 0(D) )11(20π-RIμ (E))11(40π+R I μ 4、两根直导线沿半径方向接到一个截面处处相等的圆形铁环上，如题图所示。

稳恒电流 I 从 B 点流入而从 A 点流出，则磁感应强度 B 沿图中闭合回路 L的积分⎰⋅L l B d 等于（）A 、 I 0μB 、 I 031μC 、 4/0I μD 、 3/20I μ5、在匀强磁场中，有两个平面线圈，其面积A 1 = 2 A 2，通有电流2I 1 = I 2，它们所受的最大磁力矩之比M 1 / M 2等于（） A 、 1 B 、 2 C 、 4 D 、 1/4nBαSa I I I a aa a 2a I PQ O a6、如图所示，两导线的电流 I 1 和 I 2 均为 4A 对于环路b ，积分⎰•bl d B为（）A 、 0B 、 I 40μC 、I 20μD 、I 80μ二、计算题1、如图所示，几种载流导线在平面内分布，电流均为I ,它们在O 点的磁感应强度大小各为多少？（d ）2、一1/4圆周回路abca ，通有电流I ，圆弧部分的半径为R ，置于磁感应强度为B 的均匀磁场中，磁感线与回路平面平行，如图所示，求：圆弧ab 段导线所受的安培力大小；回路所受的磁力矩大小；判断方向。

恒定电流,磁场,电磁感应

恒定电流,磁场,电磁感应

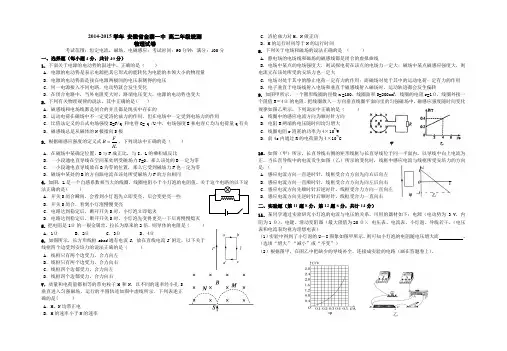

2014-2015学年安徽省金寨一中高二年级统测物理试卷考试范围：恒定电流、磁场、电磁感应；考试时间：90分钟；满分：100分一、选择题（每小题4分，共计40分）1．下面关于电源的电动势的叙述中，正确的是（）A．电源的电动势是表示电源把其它形式的能转化为电能的本领大小的物理量B．电源的电动势就是接在电源两极间的电压表测得的电压C．同一电源接入不同电路，电动势就会发生变化D．在闭合电路中，当外电阻变大时，路端电压变大，电源的电动势也变大2．下列有关物理规律的说法，其中正确的是( )A．磁感线和电场线都是闭合的并且都是现实中存在的B．运动电荷在磁场中不一定受洛伦兹力的作用，但在电场中一定受到电场力的作用C．比值法定义的公式电场强度E=F/q 和电容C= q /U中，电场强度E和电容Ｃ均与电荷量q有关 D．磁感线总是从磁体的N极指向S极3．根据磁感应强度的定义式FBIL，下列说法中正确的是（）A．在磁场中某确定位置，B与F成正比，与I、L的乘积成反比B．一小段通电直导线在空间某处所受磁场力F=0，那么该处的B一定为零C．一小段通电直导线放在B为零的位置，那么它受到磁场力F也一定为零D．磁场中某处的B的方向跟电流在该处所受磁场力F的方向相同4．如图，L是一个自感系数相当大的线圈，线圈电阻小于小灯泡的电阻值。
