了解显卡的架构和工作原理显卡是计算机中的重要组件之一，它负责处理图形和影像相关的运算任务。
对于一些对电脑硬件了解不多的人来说，显卡的架构和工作原理可能会感到陌生。
本文将带您了解显卡的架构和工作原理，帮助您更好地理解这一重要的硬件设备。
一、显卡的架构显卡的架构包括芯片、显存、显示接口和散热模块等组成部分。
其中，芯片是显卡的核心部件，它由GPU（图形处理器）和其他辅助芯片组成。
GPU是显卡的主要计算单元，负责进行图形和影像的处理和计算。
辅助芯片包括显存控制器、显示接口控制器等，它们与GPU协同工作，完成显卡的各种功能。
二、显卡的工作原理显卡的工作原理主要涉及三个方面，分别是图形渲染、显示输出和性能优化。
1. 图形渲染图形渲染是显卡最主要的工作之一，它将计算机中的图形数据转化为图像显示在屏幕上。
当计算机执行图形任务时，CPU将图形数据传输到显卡的显存中。
GPU通过处理这些数据，将其转化为图像，并通过显示接口输出到显示器上。
在这个过程中，GPU通过使用复杂的算法和绘图技术，对数据进行光照、颜色、纹理等处理，提高图形的真实感和细节表现。
2. 显示输出显卡的另一个主要功能是将图像数据输出到显示器上进行显示。
在输出过程中，显卡首先需要将图像数据传输到显示器的帧缓冲区中，然后通过辅助芯片中的显示接口控制器，将数据转换为显示器可识别的电信号。
接着，这些电信号被传送到显示器上的像素点，通过亮度、颜色等参数，将图像显示在屏幕上。
3. 性能优化显卡除了完成基本的图形处理和显示输出外，还有很多性能优化的技术。
其中，最常见的是调色板、纹理映射和3D加速等技术。
调色板技术可以大幅度减少图像数据传输的压力，提升显卡的工作效率。
纹理映射技术可以增加图像的真实感和细节表现，并提高图像的处理速度。
而3D加速技术则可以优化和加速计算机对三维图形的呈现和处理，提供更流畅、逼真的游戏和虚拟现实体验。
总结显卡作为计算机中的重要组件，具有较复杂的架构和工作原理。
显卡的原理显卡，又称显卡、显示适配器，是计算机中用于输出图形信号的重要部件。
它的作用是将计算机内部的数字信号转换为能够在显示器上显示的图像，是计算机图形处理的核心设备之一。
显卡的原理涉及到图形处理、显示技术等多个领域，下面我们将从硬件结构、工作原理和性能参数等方面来详细介绍显卡的原理。
首先，我们来看显卡的硬件结构。
显卡通常由显卡芯片、显存、显卡电路板和散热器等部件组成。
显卡芯片是显卡的核心，它负责图形处理和信号输出。
显存用于存储图像数据，是显卡的临时存储器。
显卡电路板上集成了显卡芯片、显存、视频输出接口等，是显卡的主要电路板。
而散热器则用于散热，保证显卡在高负荷运行时不会过热。
其次，我们来了解显卡的工作原理。
当计算机进行图形处理时，CPU会将计算好的图形数据传输给显卡芯片。
显卡芯片接收到数据后，会进行图形处理，包括几何变换、纹理映射、光照计算等，最终将处理好的图像数据存储到显存中。
之后，显卡芯片将处理好的图像数据通过视频输出接口传输给显示器，显示器再将图像数据转换为可见的图像。
整个过程中，显卡发挥了关键作用，保证了图形数据的高效处理和流畅输出。
最后，我们来讨论显卡的性能参数。
显卡的性能参数包括显存容量、显存带宽、显卡芯片的核心频率、显存频率、显卡接口类型等。
显存容量和带宽直接影响显卡的图形处理能力，显卡芯片的频率则决定了图形处理的速度，而显卡接口类型则决定了显卡的兼容性和扩展性。
在选择显卡时，我们需要根据自己的需求和预算来综合考虑这些性能参数，以满足我们的实际使用需求。
总的来说，显卡作为计算机图形处理的核心设备，其原理涉及到硬件结构、工作原理和性能参数等多个方面。
通过对显卡的原理进行深入了解，我们可以更好地选择和使用显卡，提升计算机图形处理的效率和质量。
希望本文能够帮助大家更好地理解显卡的原理，为计算机图形处理提供更多的参考和指导。

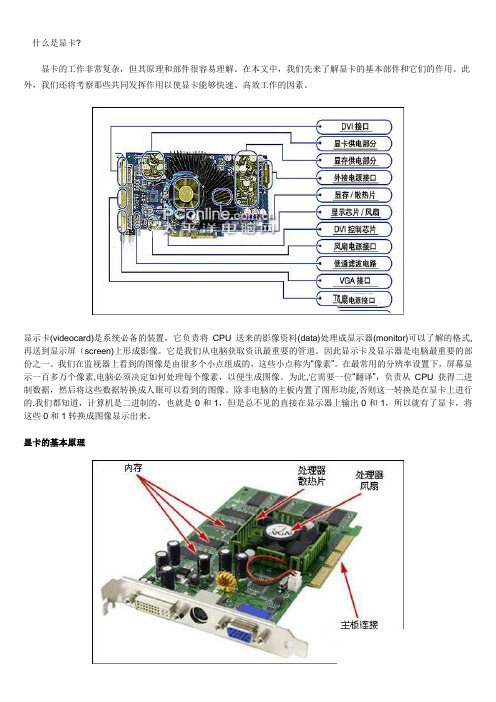

什么是显卡?显卡的工作非常复杂，但其原理和部件很容易理解。
在本文中，我们先来了解显卡的基本部件和它们的作用。
此外，我们还将考察那些共同发挥作用以使显卡能够快速、高效工作的因素。
显示卡(videocard)是系统必备的装置，它负责将CPU送来的影像资料(data)处理成显示器(monitor)可以了解的格式,再送到显示屏（screen)上形成影像。
它是我们从电脑获取资讯最重要的管道。
因此显示卡及显示器是电脑最重要的部份之一。
我们在监视器上看到的图像是由很多个小点组成的，这些小点称为“像素”。
在最常用的分辨率设置下，屏幕显示一百多万个像素,电脑必须决定如何处理每个像素，以便生成图像。
为此,它需要一位“翻译”，负责从CPU获得二进制数据，然后将这些数据转换成人眼可以看到的图像。
除非电脑的主板内置了图形功能,否则这一转换是在显卡上进行的.我们都知道，计算机是二进制的，也就是0和1，但是总不见的直接在显示器上输出0和1，所以就有了显卡，将这些0和1转换成图像显示出来。
显卡的基本原理显卡的主要部件是：主板连接设备、监视器连接设备、处理器和内存。
不同显卡的工作原理基本相同CPU与软件应用程序协同工作，以便将有关图像的信息发送到显卡。
显卡决定如何使用屏幕上的像素来生成图像。
之后,它通过线缆将这些信息发送到监视器。
显卡的演变自从IBM于1981年推出第一块显卡以来,显卡已经有了很大改进。
第一块显卡称为单色显示适配器(MDA），只能在黑色屏幕上显示绿色或白色文本.而现在,新型显卡的最低标准是视频图形阵列（VGA），它能显示256种颜色。
通过像量子扩展图矩阵(QuantumExtendedGraphicsArray,QXGA)这样的高性能标准，显卡可以在最高达2040x1536像素的分辨率下显示数百万种颜色.根据二进制数据生成图像是一个很费力的过程.为了生成三维图像,显卡首先要用直线创建一个线框。
然后，它对图像进行光栅化处理（填充剩余的像素）。
显卡工作原理显卡工作原理首先我们应该了解一下显卡的简单工作原理：首先，由CPU 送来的数据会通过AGP 或PCI-E 总线，进入显卡的图形芯片(即我们常说的GPU 或VPU)里进行处理。
当芯片处理完后，相关数据会被运送到显存里暂时储存。
然后数字图像数据会被送入RA 骂死我吧AC(Random Access Memory Digital Analog Converter)，即随机存储数字模拟转换器，转换成计算机显示需要的模拟数据。
最后RA 骂死我吧AC 再将转换完的类比数据送到显示器成为我们所看到的图像。
在该过程中，图形芯片对数据处理的快慢以及显存的数据传输带宽都会对显卡性能有明显影响。
技术参数和架构解析一、核心架构：我们经常会在显卡文章中看到8 乘以1 架构、4 乘以2 架构这样的字样，它们代表了什么意思呢?8 乘以1 架构代表显卡的图形核心具有8 条像素渲染管线，每条管线具有1 个纹理贴图单元;而4 乘以2 架构则是指显卡图形核心具有4 条像素渲染管线，每条管线具有2 个纹理贴图单元。
也就是说在一个时钟周期内，8 乘以1 架构可以完成8 个像素渲染和8 个纹理贴图;而4 乘以2 架构可以完成4 个像素渲染和8 个纹理贴图。
从实际游戏效果来看，这两者在相同工作频率下性能非常相近，所以常被放在一起讨论。
举例来说，nVIDIA 在发布GeForce FX 5800 Ultra 的时候，对于其体系架构就没有给出详尽说明。
后来人们发现官方文档中提到的每个周期处理8 个像素的说法，只是指的Z/stencil 像素，其核心架构可以看作是GeForce4 Ti 系列4 乘以2 架构的改进版本，其后发布的GeForce FX 5900 系列也是如此。
ATi 的。
显卡组成部分显卡是计算机的重要组成部分之一，它负责将计算机中的数字信号转换为图像信号，将图像信号发送到显示器上进行显示。
以下是显卡的主要组成部分。
1. 显卡芯片：显卡芯片是显卡的核心部件，也是计算机图形处理的主要执行器。
显卡芯片包含显卡的GPU（图形处理器单元），GPU是一种专门用于处理图形和图像操作的处理器。
显卡芯片还包含显存控制器、像素渲染管线、纹理单元等。
2. 显存：显存是显卡中用于存储图像数据的内存，它是显卡性能的重要指标之一。
显存通常采用GDDR（图形双数据速率）技术，具有较高的带宽和较低的延迟，可以提高图像数据的传输速度和处理效率。
3. 显示接口：显示接口是显卡连接显示器的重要接口，常见的显示接口有VGA（模拟显示接口）、DVI（数字显示接口）、HDMI（高清晰度多媒体接口）和DisplayPort等。
不同的显示接口支持不同的分辨率和刷新率，可以满足不同用户对画面质量的需求。
4. 散热系统：显卡芯片在工作过程中会产生大量的热量，为了保持显卡的稳定工作，显卡上通常配有散热系统，包括散热风扇、散热片和热导管等。
散热系统通过风扇的转动将热量散发到空气中，以保持显卡芯片的正常工作温度。
5. 电源接口：显卡需要额外的供电支持，因此显卡上通常会配备一个或多个6针或8针的电源接口，用于连接电源供应器。
电源接口提供显卡所需的电能，确保显卡稳定工作。
6. PCB板：PCB板（印刷电路板）是显卡的主体结构部分，上面集成了显卡芯片、显存、电源接口和其他电子元器件。
PCB板通过各种电路连接不同组件，实现数据传输和处理功能。
7. 显示输出接口：显示输出接口是显卡连接显示器的端口，用于将显卡处理后的图像信号传输给显示器进行显示。
常见的显示输出接口有VGA、DVI、HDMI、DisplayPort等。
总之，显卡是计算机中的重要组成部分，它由显卡芯片、显存、显示接口、散热系统、电源接口、PCB板和显示输出接口等组成。
了解电脑显卡的工作原理电脑显卡是电脑中关键的硬件组件之一，负责图像的处理与显示。
了解电脑显卡的工作原理对于理解电脑图像处理的基础知识至关重要。
本文将介绍电脑显卡的工作原理，包括显卡的基本构成、工作过程以及常见的显卡技术。
一、电脑显卡的基本构成电脑显卡由芯片组、显存、电源、接口等多个组成部分组成。
1. 芯片组电脑显卡的核心是芯片组，它包括图形处理器（GPU）和显卡控制器。
GPU是显卡的核心处理器，负责图像处理和计算任务。
显卡控制器负责管理显存、处理图形数据等。
2. 显存显存是显卡中用于存储图像数据的内存。
显存的大小会影响显卡的图像处理能力和性能。
3. 电源显卡需要独立的电源供应才能正常工作。
电源提供稳定的电流和电压，确保显卡能够正常运行。
4. 接口显卡通过接口与主板连接，传输图像数据和控制信号。
常见的接口包括PCIe（Peripheral Component Interconnect Express）和PCI （Peripheral Component Interconnect）。
二、电脑显卡的工作过程电脑显卡的工作过程可以分为数据处理和图像显示两个阶段。
1. 数据处理在数据处理阶段，显卡接收来自CPU的图像数据，然后通过显卡控制器将图像数据存储到显存中。
图像数据经过GPU的处理和计算后，得到最终的图像信息。
2. 图像显示在图像显示阶段，显卡将处理好的图像数据传输到显示器上显示。
显卡控制器通过电源提供的电流和电压来控制屏幕的亮度和刷新频率，从而实现图像的显示。
三、常见的电脑显卡技术随着科技的不断进步，电脑显卡的技术也在不断发展。
以下是常见的显卡技术。
1. 显卡芯片技术显卡芯片技术的进步直接影响着显卡的性能和功能。
不同的芯片技术可以提供不同的图像处理能力和支持的特性，如图像渲染的速度和质量、分辨率的支持等。
2. 显存技术显存技术也是显卡性能的重要因素。
不同类型的显存具有不同的读写速度和容量，影响显卡的数据处理和图像显示能力。

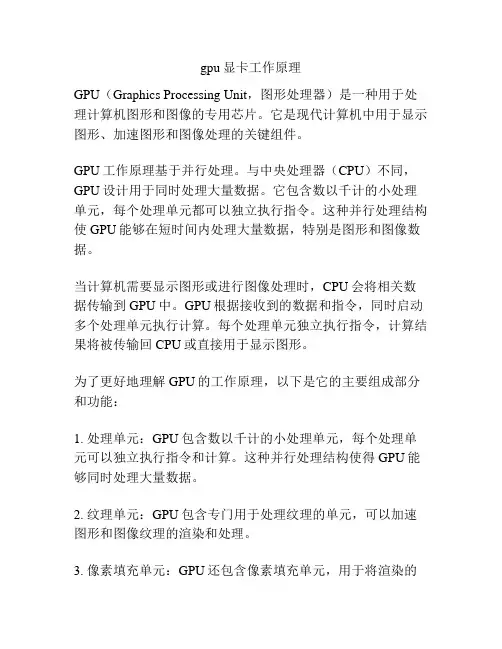

gpu显卡工作原理GPU（Graphics Processing Unit，图形处理器）是一种用于处理计算机图形和图像的专用芯片。
它是现代计算机中用于显示图形、加速图形和图像处理的关键组件。
GPU工作原理基于并行处理。
与中央处理器（CPU）不同，GPU设计用于同时处理大量数据。
它包含数以千计的小处理单元，每个处理单元都可以独立执行指令。
这种并行处理结构使GPU能够在短时间内处理大量数据，特别是图形和图像数据。
当计算机需要显示图形或进行图像处理时，CPU会将相关数据传输到GPU中。
GPU根据接收到的数据和指令，同时启动多个处理单元执行计算。
每个处理单元独立执行指令，计算结果将被传输回CPU或直接用于显示图形。
为了更好地理解GPU的工作原理，以下是它的主要组成部分和功能：1. 处理单元：GPU包含数以千计的小处理单元，每个处理单元可以独立执行指令和计算。
这种并行处理结构使得GPU能够同时处理大量数据。
2. 纹理单元：GPU包含专门用于处理纹理的单元，可以加速图形和图像纹理的渲染和处理。
3. 像素填充单元：GPU还包含像素填充单元，用于将渲染的图像像素传输到显示设备上，进行图像的显示。
4. 内存控制器：GPU通过内存控制器与内存进行通信，将数据从内存中加载到GPU中进行处理，也可以将处理结果传输回内存。
5. 图形管道：GPU内部有一个复杂的图形管道，包含多个处理阶段，用于处理和渲染图形和图像。
这些处理阶段包括顶点处理、几何处理、光照和着色、纹理映射等。
通过以上的组成部分和功能，GPU能够高效地处理图形和图像数据，并将其实时渲染为可视化的图像。
由于GPU的并行处理能力和专门设计的架构，使得它在处理图形和图像方面具有出色的性能，并广泛应用于游戏、计算机辅助设计、虚拟现实和人工智能等领域。

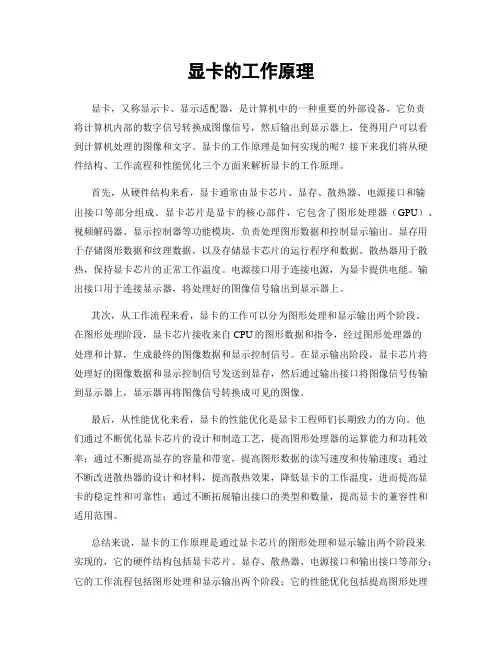

显卡的工作原理显卡，又称显示卡、显示适配器，是计算机中的一种重要的外部设备，它负责将计算机内部的数字信号转换成图像信号，然后输出到显示器上，使得用户可以看到计算机处理的图像和文字。
显卡的工作原理是如何实现的呢？接下来我们将从硬件结构、工作流程和性能优化三个方面来解析显卡的工作原理。
首先，从硬件结构来看，显卡通常由显卡芯片、显存、散热器、电源接口和输出接口等部分组成。
显卡芯片是显卡的核心部件，它包含了图形处理器（GPU）、视频解码器、显示控制器等功能模块，负责处理图形数据和控制显示输出。
显存用于存储图形数据和纹理数据，以及存储显卡芯片的运行程序和数据。
散热器用于散热，保持显卡芯片的正常工作温度。
电源接口用于连接电源，为显卡提供电能。
输出接口用于连接显示器，将处理好的图像信号输出到显示器上。
其次，从工作流程来看，显卡的工作可以分为图形处理和显示输出两个阶段。
在图形处理阶段，显卡芯片接收来自CPU的图形数据和指令，经过图形处理器的处理和计算，生成最终的图像数据和显示控制信号。
在显示输出阶段，显卡芯片将处理好的图像数据和显示控制信号发送到显存，然后通过输出接口将图像信号传输到显示器上，显示器再将图像信号转换成可见的图像。
最后，从性能优化来看，显卡的性能优化是显卡工程师们长期致力的方向。
他们通过不断优化显卡芯片的设计和制造工艺，提高图形处理器的运算能力和功耗效率；通过不断提高显存的容量和带宽，提高图形数据的读写速度和传输速度；通过不断改进散热器的设计和材料，提高散热效果，降低显卡的工作温度，进而提高显卡的稳定性和可靠性；通过不断拓展输出接口的类型和数量，提高显卡的兼容性和适用范围。
总结来说，显卡的工作原理是通过显卡芯片的图形处理和显示输出两个阶段来实现的，它的硬件结构包括显卡芯片、显存、散热器、电源接口和输出接口等部分；它的工作流程包括图形处理和显示输出两个阶段；它的性能优化包括提高图形处理器的运算能力、提高显存的容量和带宽、改进散热器的设计和材料、拓展输出接口的类型和数量等方面。

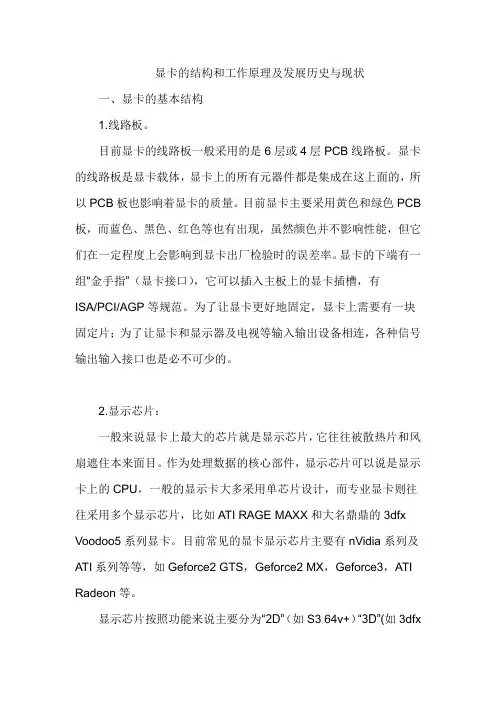

显卡的结构和工作原理及发展历史与现状一、显卡的基本结构1.线路板。
目前显卡的线路板一般采用的是6层或4层PCB线路板。
显卡的线路板是显卡载体，显卡上的所有元器件都是集成在这上面的，所以PCB板也影响着显卡的质量。
目前显卡主要采用黄色和绿色PCB 板，而蓝色、黑色、红色等也有出现，虽然颜色并不影响性能，但它们在一定程度上会影响到显卡出厂检验时的误差率。
显卡的下端有一组“金手指”（显卡接口），它可以插入主板上的显卡插槽，有ISA/PCI/AGP等规范。
为了让显卡更好地固定，显卡上需要有一块固定片；为了让显卡和显示器及电视等输入输出设备相连，各种信号输出输入接口也是必不可少的。
2.显示芯片：一般来说显卡上最大的芯片就是显示芯片，它往往被散热片和风扇遮住本来面目。
作为处理数据的核心部件，显示芯片可以说是显示卡上的CPU，一般的显示卡大多采用单芯片设计，而专业显卡则往往采用多个显示芯片，比如ATI RAGE MAXX和大名鼎鼎的3dfx Voodoo5系列显卡。
目前常见的显卡显示芯片主要有nVidia系列及ATI系列等等，如Geforce2 GTS，Geforce2 MX，Geforce3，ATI Radeon等。
显示芯片按照功能来说主要分为“2D”（如S3 64v+）“3D”(如3dfxVoodoo)和"2D+3D"（如Geforce MX）几种，目前流行的主要是2D+3D的显示芯片。
位（bit指的是显示芯片支持的显存数据宽度，较大的带宽可以使芯片在一个周期内传送更多的信息，从而提高显卡的性能。
现在流行的显示芯片多为128位和256位，也有一小部分64位芯片显卡。
“位”是显示芯片性能的一项重要指标，但我们并不能按照数字倍数简单判定速度差异。
RAMDAC（数/模转换器）RAMDAC作用是将显存中的数字信号转换成显示器能够识别的模拟信号，速度用“MHz”表示，速度越快，图像越稳定，它决定了显卡能够支持的最高刷新频率。
显卡简介演示汇报人：2023-12-12•显卡概述•显卡的工作原理•显卡的种类和特点目录•显卡的性能测试和优化•显卡的发展趋势和市场现状01显卡概述显卡的定义和作用显卡是计算机内部重要的组成部分，它负责处理图形数据，并将其转化为可以在屏幕上显示的图像。
作用显卡的作用是将计算机中的数字图形信号转换为可识别的模拟信号，以便在屏幕上显示图像。
它还提供了图形处理功能，如3D渲染、视频解码和游戏加速等。
散热器为了确保显卡的稳定运行，通常需要安装散热器来降低GPU和其他组件的温度。
GPU图形处理器（GPU）是显卡的核心部分，它负责处理图形数据。
GPU具有高计算能力和并行处理能力，可加速图形渲染和复杂计算任务。
显存显存是显卡的内存，它用于存储图形数据和其他临时数据。
显存的速度和容量对显卡的性能有很大影响。
接口显卡通常具有各种接口，如VGA、DVI、HDMI和DisplayPort等，用于连接显示器和其他外部设备。
显卡的组成结构显示核心显示核心是显卡的大脑，它决定了显卡的性能和功能。
常见的显示核心品牌包括NVIDIA、AMD 和Intel等。
核心频率核心频率是指GPU的时钟频率，它直接影响显卡的性能。
频率越高，性能越好。
DirectX支持DirectX是一种图形应用程序接口，它为开发者提供了在Windows操作系统上创建图形应用程序的工具。
显卡对DirectX的支持程度也影响了其性能。
显存容量显存容量对显卡的性能有很大影响。
一般来说，显存容量越大，显卡能够处理更复杂的图像和数据。
显卡的技术指标02显卡的工作原理显卡接收CPU发送的渲染指令，通过GPU进行图形渲染处理。
图形渲染光栅化输出显示将3D图形转换为2D图像，将渲染结果输出到帧缓冲区。
将帧缓冲区中的图像输出到显示器，实现图像显示。
030201显卡的渲染流程GPU拥有大量的计算单元，用于进行图形渲染和计算任务。
计算单元纹理单元负责处理图形的纹理贴图，增强图形的细节和视觉效果。
显卡1180显卡是计算机硬件中的重要组成部分，主要负责处理图形和视频相关的任务。
它位于计算机主板上，连接到显示器以输出图像。
下面将向您介绍显卡的相关知识。
一、显卡的作用显卡主要负责将计算机内部的数据转换成显示器可以识别的信号，并将其输出到显示器上。
它能够处理图像、文本和视频等信息，并将它们转化为显示在显示器上的图像。
显卡的性能直接影响到计算机的图形处理能力和显示效果。
二、显卡的工作原理1. GPU显卡中的核心部分是GPU（图形处理器），它是显卡中的主要计算单元。
GPU负责处理图形相关的计算任务，如几何变换、纹理映射、光照计算等等。
2. 显存显卡中还包括显存，它是存储图像数据的地方。
显存速度很快，可以快速读取和写入图像数据。
较大的显存容量可以容纳更多的图像数据，提升显卡的性能。
3. 显卡接口显卡与主板通过一个称为显卡接口的连接器相连接。
常见的显卡接口有PCI Express（PCI-E）和AGP等。
这些接口可以传输数据和信号，使显卡与主板进行通信。
4. 显示输出显卡通过连接到显示器的接口（如HDMI、DVI或VGA）将处理后的图像信号输出到显示器。
不同的接口支持不同的分辨率和刷新率，因此可以选择适合自己的显示器。
三、显卡的性能指标1. GPU芯片显卡性能的关键在于其GPU芯片的性能。
GPU芯片的性能由其核心频率、CUDA核心数、运算能力等因素决定，这些指标越高，GPU的性能越强大。
2. 显存容量和带宽显存容量越大，显卡可以存储更多的图像数据，提高性能。
而带宽则影响显存与GPU之间的数据传输速度，带宽越高，传输速度越快，性能越好。
3. 引擎频率显卡引擎频率是指显卡的处理器频率，它直接影响显卡的计算能力和工作效率。
较高的引擎频率可以加快显卡的计算速度。
4. 视频输出接口显卡的视频输出接口类型和数量也是一个重要的性能指标。
支持的接口类型越多，用户连接显示器的选择就越多。
四、显卡的选择与购买在选择和购买显卡时，需要根据自己的需求和预算来确定。
显卡知识的全面解析关于显卡知识的全面解析显卡知识全面解析显卡作为电脑的五大配件之一,它的重要性不言而喻,特别是发烧的游戏玩家,没有一块好的显卡那简直是受难,那么你知道显卡的组成与原理吗?下面就为你全面解析.显存：这4块大小规格都一样的元器件就是显存，它主要负责存储芯片处理的数据，就像内存一样。
芯片读取显存上的数据进行处理后再放回显存，供像RAMDAC等其它部分使用，因此显存的带宽和速度影响了显示芯片的运行速度。
打个比方：一块再好的芯片如果不能及时得到要处理的数据或者处理后的数据不能及时输出，这就像个永远吃不饱的饿汉，许多时间是在等待数据的到达，从而大大影响了显卡的性能。
因此可以说，显存性能决定了显示芯片的性能能不能得到完全的发挥。
正因为上面的原因，显存的发展也紧跟着显示芯片的发展，从早期的DRAM到SDRAM，再发展到SGRAM，直到最近才使用的DDRRAM。
目前高端的显卡都采用了DDRRAM作为显存，这是因为DDRRAM是SDRAM/SGRAM的一个扩展技术，能在一个时间周期内完成两次数据的传输(SDRAM/SGRAM只有一次)，所以在相同的条件下DDRRAM能拥有SDRAM/SGRAM两倍的带宽，性能得到大大的提高，但价格也不菲。
SDRAM虽然没有那么高的带宽，但它的价格低廉，所以SDRAM的显存多数使用在低端的显卡上，是那些囊中羞涩的'人的理想显存。
SDRAM还有86只引脚的128位和54只引脚的64位之分，128位的性能比64位的更好，希望大家也要注意这点。
至于SGRAM的显存，由于成本很高，目前的家用显卡只有Matrox的GX00系列、华硕和ELSA以及丽台的部分显卡在使用。
在显存编号末尾一般都有-7、-6、-5之类的字样(要看具体的厂商)，它表示显存的速度——完成一个数据传输需要的时间，-5就是5纳秒，这当然是越快越好!这块显卡就是用了32MB的DDRRAM作为显存，很好地配合了Geforce3芯片的性能，让它发挥得游刃有余!“金手指”：用来插在主板的插口上，和电脑的其它部分实行连接，有ISA/PCI/AGP 1X、2X、4X等规范。
了解电脑显卡的工作原理电脑显卡是我们日常使用电脑时必不可少的硬件设备之一。
它在显示图像方面起着至关重要的作用。
本文将详细介绍电脑显卡的工作原理。
一、显卡的作用电脑显卡是用来封装显示芯片的硬件设备，主要用于处理和渲染图像信号，将其转化为我们可以看见的图像。
它负责控制显示器的输出，确保我们能够在屏幕上看到清晰、流畅的图像。
二、显卡的主要组成部分1. 显存显存是显卡中的重要组成部分，用于存储图像数据和显卡的工作数据。
它的容量和速度直接影响着图像处理和显示的效果。
常见的显存类型有GDDR5、GDDR6等，容量一般在2GB到8GB之间。
2. 图形处理单元（GPU）GPU是显卡中最核心的部分，负责处理和计算图像数据。
它承担着复杂的图形计算任务，包括几何变换、纹理映射、光照计算等。
GPU的性能越强大，显卡在图形处理和游戏运行时的表现就越出色。
3. 显示输出接口显卡上通常会有多个显示输出接口，用于连接显示器。
目前常见的接口有HDMI、DisplayPort和DVI等。
这些接口可以传输高清的图像信号，确保图像的清晰度和色彩还原度。
三、显卡的工作原理电脑显卡的工作原理可以总结为以下几个步骤：1. 数据传输首先，CPU将要显示的图像数据传输到显存中。
这些数据通常包括图像的像素信息、颜色数据等。
2. 图像处理接下来，GPU开始对传输进来的图像数据进行处理。
它会按照预先设定的算法和运算方式，对每个像素进行处理和计算。
3. 输出信号处理完图像数据后，GPU将结果重新写入显存，并将处理后的图像数据转换为显示信号。
这些信号通过显示输出接口传输到显示器。
4. 显示最后，显示器接收到显示信号，将其转化为可以看见的图像。
清晰度、色彩还原度等取决于显卡的性能和显示器的品质。
四、显卡性能的评估指标显卡的性能通常通过以下几个指标来评估：1. 帧率（FPS）帧率表示显卡在处理图像时每秒能够输出的图像帧数。
较高的帧率可以保证画面的流畅度，在游戏和视频播放中尤为重要。
一文详解GPU结构及工作原理GPU（Graphics Processing Unit，图形处理单元）是一种专门用于图像处理和计算的处理器。
与传统的CPU（Central Processing Unit，中央处理器）相比，GPU具有更多的并行处理单元，能够更高效地进行并行计算，适用于处理大规模的图形计算任务。
GPU的结构主要分为以下几个部分：图形处理核心、存储器以及内部总线。
首先是图形处理核心，也称为流处理器。
它是GPU中最重要的部件之一，负责进行图像计算和处理。
图形处理核心通常由大量的小型处理单元组成，这些处理单元可以同时执行多个任务，从而实现高效的并行计算。
每个处理单元通常包含整数单元（ALU）和浮点单元（FPU），能够执行整数和浮点计算操作。
其次是存储器，包括全局内存、共享内存和常量内存。
全局内存是GPU中最大的存储器，可以保存整个计算任务所需的数据。
共享内存是与处理核心直接相关的存储器，它可以用来存储多个处理单元之间共享的数据。
常量内存则用于保存不会被修改的数据，以提高数据的访问效率。
最后是内部总线，用于将各个部件连接在一起并传送数据。
内部总线的带宽直接影响了GPU的计算性能，高带宽能够更快地传输数据，提高计算速度。
通常，GPU的内部总线被设计成具有高吞吐量和低延迟的特点。
GPU的工作原理如下：1.程序启动：GPU的计算任务由CPU发起，通过将任务数据和指令传输到GPU的全局内存中。
2.数据传输与处理：GPU从全局内存中读取任务数据，并将其加载到共享内存中。
然后，GPU的流处理器开始执行指令，对任务数据进行并行计算处理。
3.计算结果存储：GPU将计算结果存储在全局内存中，以便CPU可以读取和使用。
4.数据传输返回：计算完成后，CPU可以从全局内存中读取计算结果，进行后续的处理和显示。
总结起来，GPU的工作过程可以简化为数据传输、并行计算以及数据传输返回的流程。
GPU通过大量的流处理器和高速的内部总线实现了高效的并行计算，能够在图像处理和计算方面提供出色的性能。
显卡结构与工作原理解读显卡结构与工作原理解读2011年03月30日学无止境，把这几年收藏的文章都晒出来，大家共享吧! 声明：早期转载的文章未标明转载敬请原谅，以后将陆续改过来，向原创者致敬！ C++ , Direct3D, OpenGL, GPU,OGRE,OSG,STL, Lua, Python, MFC, Win32 (有问题可留言，部分网页看不到图片可网页另存为到本地再打开即可看到) 痞子龙3D编程 QQ技术交流群:32103634什么是显卡?显卡的工作非常复杂，但其原理和部件很容易理解。
在本文中，我们先来了解显卡的基本部件和它们的作用。
此外，我们还将考察那些共同发挥作用以使显卡能够快速、高效工作的因素。
显示卡(videocard)是系统必备的装置，它负责将 CPU 送来的影像资料(data)处理成显示器(monitor) 可以了解的格式，再送到显示屏 (screen)上形成影像。
它是我们从电脑获取资讯最重要的管道。
因此显示卡及显示器是电脑最重要的部份之一。
我们在监视器上看到的图像是由很多个小点组成的，这些小点称为"像素"。
在最常用的分辨率设置下，屏幕显示一百多万个像素，电脑必须决定如何处理每个像素，以便生成图像。
为此，它需要一位"翻译"，负责从CPU获得二进制数据，然后将这些数据转换成人眼可以看到的图像。
除非电脑的主板内置了图形功能，否则这一转换是在显卡上进行的。
我们都知道，计算机是二进制的，也就是0和1，但是总不见的直接在显示器上输出0和1，所以就有了显卡，将这些0和1转换成图像显示出来。
显卡的基本原理显卡的主要部件是:主板连接设备、监视器连接设备、处理器和内存。
不同显卡的工作原理基本相同CPU与软件应用程序协同工作，以便将有关图像的信息发送到显卡。
显卡决定如何使用屏幕上的像素来生成图像。
之后，它通过线缆将这些信息发送到监视器。
显卡的演变自从IBM于1981年推出第一块显卡以来，显卡已经有了很大改进。
第一块显卡称为单色显示适配器(MDA)，只能在黑色屏幕上显示绿色或白色文本。
而现在，新型显卡的最低标准是视频图形阵列(VGA)，它能显示256种颜色。
通过像量子扩展图矩阵(QuantumExtendedGraphicsArray,QXGA)这样的高性能标准，显卡可以在最高达2040x1536像素的分辨率下显示数百万种颜色。
根据二进制数据生成图像是一个很费力的过程。
为了生成三维图像，显卡首先要用直线创建一个线框。
然后，它对图像进行光栅化处理(填充剩余的像素)。
此外，显卡还需添加明暗光线、纹理和颜色。
对于快节奏的游戏，电脑每秒钟必须执行此过程约60次。
如果没有显卡来执行必要的计算，则电脑将无法承担如此大的工作负荷。
显卡工作的四个主要部件显卡在完成工作的时候主要靠四个部件协调来完成工作，主板连接设备，用于传输数据和供电，处理器用于决定如何处理屏幕上的每个像素，内存用于存放有关每个像素的信息以及暂时存储已完成的图像，监视器连接设备便于我们查看最终结果。
处理器和内存像主板一样，显卡也是装有处理器和RAM的印刷电路板。
此外，它还具有输入/输出系统(BIOS)芯片，该芯片用于存储显卡的设置以及在启动时对内存、输入和输出执行诊断。
显卡的处理器称为图形处理单元(GPU)，它与电脑的CPU类似。
但是，GPU是专为执行复杂的数学和几何计算而设计的，这些计算是图形渲染所必需的。
某些最快速的GPU所具有的晶体管数甚至超过了普通CPU。
GPU会产生大量热量，所以它的上方通常安装有散热器或风扇。
除了其处理能力以外，GPU还使用特殊的程序设计来帮助自己分析和使用数据。
市场上的绝大多数GPU都是AMD和NV生产的，并且这两家公司都开发出了自己的GPU性能增强功能。
为了提高图像质量，这些处理器使用全景抗锯齿技术，它能让三维物体的边缘变得平滑，以及各向异性过滤，它能使图像看上去更加鲜明。
GPU在生成图像时，需要有个地方能存放信息和已完成的图像。
这正是显卡RAM用途所在，它用于存储有关每个像素的数据、每个像素的颜色及其在屏幕上的位置。
有一部分RAM还可以起到帧缓冲器的作用，这意味着它将保存已完成的图像，直到显示它们。
通常，显卡RAM以非常高的速度运行，且采取双端口设计，这意味着系统可以同时对其进行读取和写入操作。
RAM直接连接到数模转换器，即DAC。
这个转换器也称为RAMDAC，用于将图像转换成监视器可以使用的模拟信号。
有些显卡具有多个RAMDAC，这可以提高性能及支持多台监视器。
显卡输入和输出ADC连接器苹果公司曾经制造过使用专利产品AppleDisplayConnector(ADC)的监视器。
尽管这些监视器目前仍在使用，但苹果公司新出的监视器已改为使用DVI连接设备。
显卡通过主板连接到电脑主板为显卡供电，并使其可以与CPU通信。
对于较高端的显卡，主板所提供的电能往往不足，所以显卡还直接连接到电脑的电源。
显卡与主板的连接通常是借助外设部件互连(PCI)、高级图形端口(AGP)、PCIExpress(PCIe)等三种接口接口来实现的，在这三种接口中，PCIExpress是最新型的接口，它能在显卡和主板之间提供最快的传输速率。
此外，PCIe还支持在一台电脑中使用两块显卡。
大多数人仅使用他们具有的两种监视器连接设备中的一种。
需要使用两台监视器的用户可以购买具有双头输出功能的显卡，它能将画面分割并显示到两个屏幕上。
理论上，如果电脑配有两块具有双头输出功能且提供PCIe接口的显卡，则它能够支持四台监视器。
除了用于主板和监视器的连接设备以外，有些显卡还具有用于以下用途的连接设备：电视显示：电视输出或S-Video、模拟摄像机：ViVo(视频输入/视频输出、数码相机：火线或USB有些显卡还自带了电视调谐器。
影响显卡速度和效率的因素DirectX和OpenGLDirectX和OpenGL都是应用程序编程接口，简称API。
API提供用于复杂任务(例如三维渲染)的指令，以此帮助软硬件更高效地通信。
开发人员针对特定的API来优化大量使用图形的游戏。
这就是最新的游戏通常需要DirectX或OpenGL的更新版才能正确运行的原因。
API不同于驱动程序。
驱动程序是使硬件可以与电脑的操作系统进行通信的程序。
但如同更新版的API一样，更新版的设备驱动程序可以帮助程序正确运行。
如何衡量显卡好坏?顶级显卡很容易辨认，它应该具有大量内存和速度很快的处理器。
此外，与其他任何要安装到电脑机箱中的部件相比，它通常是最令人关注的。
很多高性能显卡都声称需要或直接配备了外形夸张的风扇或散热器。
但高端显卡提供的功能超出了大多数人的真实需要。
对于主要使用电脑来收发电子邮件、从事文字处理或上网冲浪的用户来说，带有集成显卡的主板便能够提供所有必要的图形功能。
对于大多数偶尔玩游戏的用户来说，中端显卡已经足以满足需要。
只有游戏迷和那些需要完成大量三维图形工作的用户才需要高端显卡。
显卡性能的一个很好的整体衡量标准是它的帧速，它是以每秒的帧数(FPS)为单位加以衡量的。
帧速说明了显卡每秒钟能显示多少幅完整的图像。
人眼的处理能力约为每秒25帧，而动感快速的游戏至少需要60FPS的帧速才能提供平滑的动画和滚动。
影响帧速的因素包括：每秒生成的三角形数或顶点数三维图像是由三角形或多边形组成的。
这项指标说明了GPU能够以多快的速度计算整个多边形或对该多边形进行定义的顶点。
一般而言，它说明了显卡能以多快的速度生成线框图像。
像素填充速率：这项指标说明了GPU一秒钟内能处理多少个像素，从而也就说明了显卡能以多快的速度对图像进行光栅化处理。
显卡的硬件对其速度具有直接影响。
以下是对显卡速度影响最大的硬件性能指标及其衡量单位：GPU时钟速度(MHz)、内存总线的容量(位)、可用内存的数量(MB)、内存时钟速率(MHz) 内存带宽(GB/s)、RAMDAC速度(MHz)。
电脑的CPU和主板也对显卡速度有一定影响，因为非常快速的显卡并不能弥补主板在快速传输数据方面的能力的不足。
同样，显卡与主板之间的连接以及它从CPU获取指令的速度都会影响其性能。
超频有些用户选择将自己显卡的时钟速度手动设置为更高的速率，以此来提高显卡的性能，这称为超频。
人们通常选择对显卡的内存进行超频，因为对GPU进行超频可能会导致过热。
虽然超频可以获得更好的性能，但它也会使制造商的质保失效。
显卡主要参数术语解释：显示芯片又称图型处理器-GPU，它在显卡中的作用，就如同CPU在电脑中的作用一样。
更直接的比喻就是大脑在人身体里的作用。
GPU使显卡减少了对CPU 的依赖，并进行部分原本CPU的工作，尤其是在3D图形处理时。
GPU所采用的核心技术有硬件T&L(几何转换和光照处理)、立方环境材质贴图和顶点混合、纹理压缩和凹凸映射贴图、双重纹理四像素256位渲染引擎等，而硬件T&L技术可以说是GPU的标志。
GPU的生产主要由nVidia与ATI两家厂商生产。
开发代号所谓开发代号就是显示芯片制造商为了便于显示芯片在设计、生产、销售方面的管理和驱动架构的统一而对一个系列的显示芯片给出的相应的基本的代号。
开发代号作用是降低显示芯片制造商的成本、丰富产品线以及实现驱动程序的统一。
一般来说，显示芯片制造商可以利用一个基本开发代号再通过控制渲染管线数量、顶点着色单元数量、显存类型、显存位宽、核心和显存频率、所支持的技术特性等方面来衍生出一系列的显示芯片来满足不同的性能、价格、市场等不同的定位，还可以把制造过程中具有部分瑕疵的高端显示芯片产品通过屏蔽管线等方法处理成为完全合格的相应低端的显示芯片产品出售，从而大幅度降低设计和制造的难度和成本，丰富自己的产品线。
同一种开发代号的显示芯片可以使用相同的驱动程序，这为显示芯片制造商编写驱动程序以及消费者使用显卡都提供了方便。
制造工艺制造工艺指得是在生产GPU过程中，要进行加工各种电路和电子元件，制造导线连接各个元器件。
通常其生产的精度以nm(纳米)来表示(1mm=1000000nm)，精度越高，生产工艺越先进。
在同样的材料中可以制造更多的电子元件，连接线也越细，提高芯片的集成度，芯片的功耗也越小。
微电子技术的发展与进步，主要是靠工艺技术的不断改进，使得器件的特征尺寸不断缩小，从而集成度不断提高，功耗降低，器件性能得到提高。
芯片制造工艺在1995年以后，从0.5微米、0.35微米、0.25微米、0.18微米、0.15微米、0.13微米、0.09微米，再到主流的65 纳米、55纳米、40纳米。
核心频率显卡的核心频率是指显示核心的工作频率，其工作频率在一定程度上可以反映出显示核心的性能，但显卡的性能是由核心频率、流处理器单元、显存频率、显存位宽等等多方面的情况所决定的，因此在显示核心不同的情况下，核心频率高并不代表此显卡性能强劲。
