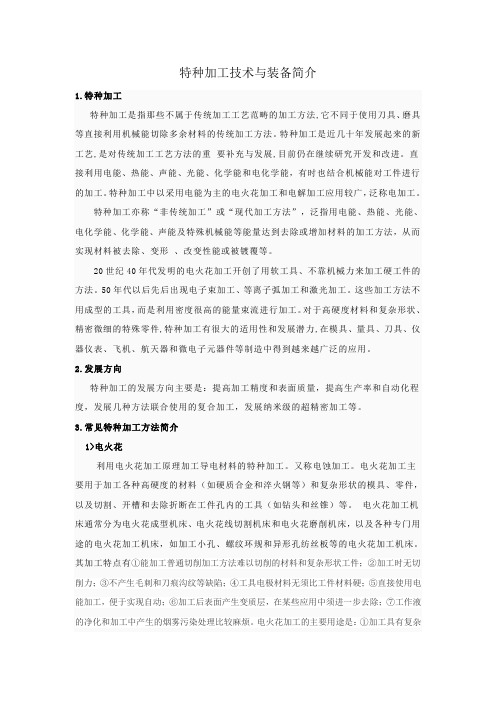

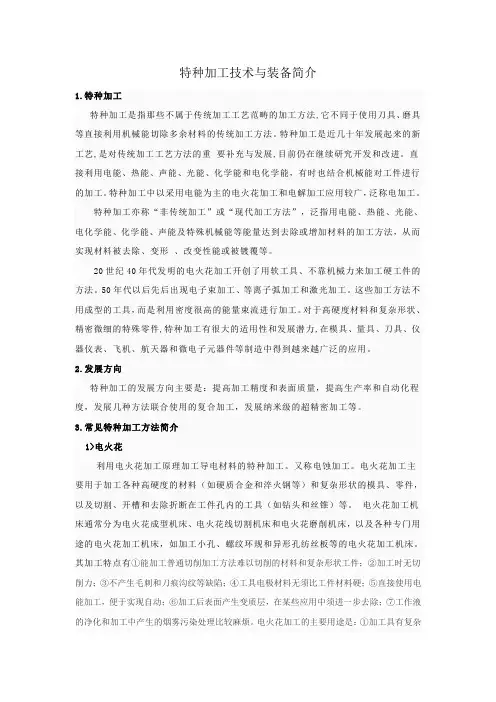

特种加工技术与装备简介
1.特种加工
特种加工是指那些不属于传统加工工艺范畴的加工方法,它不同于使用刀具、磨具等直接利用机械能切除多余材料的传统加工方法。
特种加工是近几十年发展起来的新工艺,是对传统加工工艺方法的重要补充与发展,目前仍在继续研究开发和改进。
直接利用电能、热能、声能、光能、化学能和电化学能，有时也结合机械能对工件进行的加工。
特种加工中以采用电能为主的电火花加工和电解加工应用较广，泛称电加工。
特种加工亦称“非传统加工”或“现代加工方法”，泛指用电能、热能、光能、电化学能、化学能、声能及特殊机械能等能量达到去除或增加材料的加工方法，从而实现材料被去除、变形、改变性能或被镀覆等。
20世纪40年代发明的电火花加工开创了用软工具、不靠机械力来加工硬工件的方法。
50年代以后先后出现电子束加工、等离子弧加工和激光加工。
这些加工方法不用成型的工具，而是利用密度很高的能量束流进行加工。
对于高硬度材料和复杂形状、精密微细的特殊零件,特种加工有很大的适用性和发展潜力,在模具、量具、刀具、仪器仪表、飞机、航天器和微电子元器件等制造中得到越来越广泛的应用。
2.发展方向
特种加工的发展方向主要是：提高加工精度和表面质量，提高生产率和自动化程度，发展几种方法联合使用的复合加工，发展纳米级的超精密加工等。
3.常见特种加工方法简介
1>电火花
利用电火花加工原理加工导电材料的特种加工。
又称电蚀加工。
电火花加工主要用于加工各种高硬度的材料（如硬质合金和淬火钢等）和复杂形状的模具、零件，以及切割、开槽和去除折断在工件孔内的工具（如钻头和丝锥）等。
电火花加工机床通常分为电火花成型机床、电火花线切割机床和电火花磨削机床，以及各种专门用途的电火花加工机床，如加工小孔、螺纹环规和异形孔纺丝板等的电火花加工机床。
其加工特点有①能加工普通切削加工方法难以切削的材料和复杂形状工件；②加工时无切削力；③不产生毛刺和刀痕沟纹等缺陷；④工具电极材料无须比工件材料硬；⑤直接使用电能加工，便于实现自动；⑥加工后表面产生变质层，在某些应用中须进一步去除；⑦工作液的净化和加工中产生的烟雾污染处理比较麻烦。
电火花加工的主要用途是：①加工具有复杂
形状的型孔和型腔的模具和零件；②加工各种硬、脆材料如硬质合金和淬火钢等；③加工深细孔、异形孔、深槽、窄缝和切割薄片等；④加工各种成形刀具、样板和螺纹环规等工具和量具。
2>激光加工技术
激光加工技术是利用激光束与物质相互作用的特性，对材料（包括金属与非金属）进行切割、焊接、表面处理、打孔及微加工等的一门加工技术。
激光加工作为先进制造技术已广泛应用于汽车、电子、电器、航空、冶金、机械制造等国民经济重要部门，对提高产品质量、劳动生产率、自动化、无污染、减少材料消耗等起到愈来愈重要的作用。
工作原理：激光加工利用高功率密度的激光束照射工件,使材料熔化气化而进行穿孔,切割和焊接等的特种加工。
早期的激光加工由于功率较小，大多用于打小孔和微型焊接。
到20世纪70年代，随着大功率二氧化碳激光器、高重复频率钇铝石榴石激光器的出现，以及对激光加工机理和工艺的深入研究，激光加工技术有了很大进展，使用范围随之扩大。
数千瓦的激光加工机已用于各种材料的高速切割、深熔焊接和材料热处理等方面。
各种专用的激光加工设备竞相出现，并与光电跟踪、计算机数字控制、工业机器人等技术相结合，大大提高了激光加工机的自动化水平和使用功能。
从激光器输出的高强度激光经过透镜聚焦到工件上，其焦点处的功率密度高达10(～10(瓦/厘米(，温度高达1万摄氏度以上，任何材料都会瞬时熔化、气化。
激光加工就是利用这种光能的热效应对材料进行焊接、打孔和切割等加工的。
通常用于加工的激光器主要是固体激光器和气体激光器。
3>电子束加工技术：
电子束加工是利用高能量的会聚电子束的热效应或电离效应对材料进行的加工。
利用电子束的热效应可以对材料进行表面热处理、焊接、刻蚀、钻孔、熔炼，或直接使材料升华。
电子束曝光则是一种利用电子束辐射效应的加工方法（见电子束与离子束微细加工）。
作为加热工具，电子束的特点是功率高和功率密度大，能在瞬间把能量传给工件，电子束的参数和位置可以精确和迅速地调节，能用计算机控制并在无污染的真空中进行加
工。
根据电子束功率密度和电子束与材料作用时间的不
同，可以完成各种不同的加工。
如：
电子束焊接：电子束功率密度达10^5～10^6瓦/平
方厘米时，电子束轰击处的材料即局部熔化；当电子束
相对工件移动,熔化的金属即不断固化,利用这个现象可
以进行材料的焊接。
电子束焊具有深熔的特点，焊缝的
深宽比可达20:1甚至50:1。
这是因为当电子束功率密度
较大时，电子束给予焊接区的功率远大于从焊接区导走的功率。
利用电子束焊的这一特点可实现多种特殊焊接方式。
利用电子束几乎可以焊接任何材料，包括难熔金属(W、Mo、Ta、Nb)、活泼金属（Be、Ti、Zr、U）、超合金和陶瓷等。
此外，电子束焊接的焊缝位置精确可控、焊接质量高、速度快，在核、航空、火箭、电子、汽车等工业中可用作精密焊接。
在重工业中，电子束焊机的功率已达100千瓦，可平焊厚度为200毫米的不锈钢板。
对大工件焊接时须采用大体积真空室，或在焊接处形成可移动的局部真空。
电子束钻孔：用聚焦方法得到很细的、功率密度为 10^6～10^8瓦/厘米的电子束周期地轰击材料表面的固定点，适当控制电子束轰击时间和休止时间的比例，可使被轰击处的材料迅速蒸发而避免周围材料的熔化，这样就可以实现电子束刻蚀、钻孔或切割。
同电子束焊
接相比,电了束刻蚀、钻孔、切割所用的电子束功率密度更大而作用时间较短。
电子束可在厚度为0.1～6毫米的任何材料的薄片上钻直径为1至几百微米的孔，能获得很大的深度－孔径比，例如在厚度为 0.3毫米的宝石轴承上钻直径为25微米的孔。
电子束还适合在薄片（例如燃气轮机叶片）上高速大量地钻孔。
电子束熔炼：电子束熔炼法发明于1907年，但直到50年代才用于熔炼难熔金属，后来又用于熔炼活泼金属（如Ti锭）和高级合金钢。
电子束加热可使材料在真空中维持熔化状态并保持很长时间，实现材料的去气和杂质的选择性蒸发，可用来制备高纯材料。
电子束加热是电能转为热能的有效方式之一，大约有50%功率用于熔化和维持液化。
功率在60千瓦以下的电子束熔炼机可用直热式钨丝作为电子枪的阴极。
60千瓦以上熔炼机的电子枪则用间热式块状钽阴极，它由背后的钨丝所发射的电子轰击加热到 2700K，可有每平方厘米为几安的发射电流密度。
电子枪加速电压约30千伏，这样容易防止电击穿和减弱 X射线辐射，电子束用磁聚焦和磁偏转。
电子枪和熔炼室用不同的真空泵抽气，真空度分别维持在10和10帕左右。
80年代已生产出600千瓦级的电子枪。
如需更大功率，可用几支电子枪同时工作。
利用电子束加热可铸造100吨的坯料。
4>等离子束及等离子体加工技术：
表面功能涂层具有高硬度、耐磨、抗蚀功能，可显著提高零件的寿命，在工业上具有广泛用途。
美国及欧洲国家目前多数用微波ECR等离子体源来制备各种功能涂层。
等离子体热喷涂技术已经进入工程化应用，已广泛应用在航空、航天、船舶等领域的产品关键零部件耐磨涂层、封严涂层、热障涂层和高温防护层等方面。
等离子体的分类有多种方法，但在工业上用的等离子体通常按温度分类见表1[1]，用的较多的是非平衡等离子体和热能离子体中的低温等离子体。
一般情况下，低温热等离子体比非平衡的等离子体的压力高。
实际上，也正是它们的工作压力不同，使它们的作用机理发生了变化。
低气压时，粒子间的碰撞频率较低，主要作用是带电粒子与被处理材料之间发生的物理过程。
随着压力的增加，碰撞次数增加，化学过程开始充当主要角色。
当压力进一步增加达到1×105Pa 左右时，等离子体变得更象一个热源，很多场合代替了燃烧。
此时，离子与电子的温度趋于大致接近，其密度比非平衡类型的等离子体要高。
5>超声波加工技术：
超声波加工基本原理：在工件和工具间加入磨料悬浮液, 由超声波发生器产生超声振荡波, 经换能器转换成超声机械振动, 使悬浮液中的磨粒不断地撞击加工表面, 把硬而脆的被加工材料局部破坏而撞击下来。
在工件表面瞬间正负交替的正压冲击波和负压空化作用下强化了加工过程。
因此,超声波加工实质上是磨料的机械冲击与超声波冲击及空化作用的综合结果。
在传统超声波加工的基础上发展了旋转超声波加工, 即工具在不断振动的同时还以一定的速度旋转, 这将迫使工具中的磨粒不断地冲击和划擦工件表面, 把工件
材料粉碎成很小的微粒去除, 以提高加工效率。
超声波加工精度高, 速度快, 加工材料适应范围广, 可加工出复杂型腔及型面, 加工时工具和工件接触轻, 切削力小, 不会发生烧伤、变形、残余应力等缺陷, 而且超声加工机床的结构简单, 易于维护。
超声加工主要用于各种硬脆材料，如玻璃、石英、陶瓷、硅、锗、铁氧体、宝石和玉器等的打孔(包括圆孔、异形孔和弯曲孔等)、切割、开槽、套料、雕刻、成批小型零件去毛刺、模具表面抛光和砂轮修整等方面。
其原理图为。
