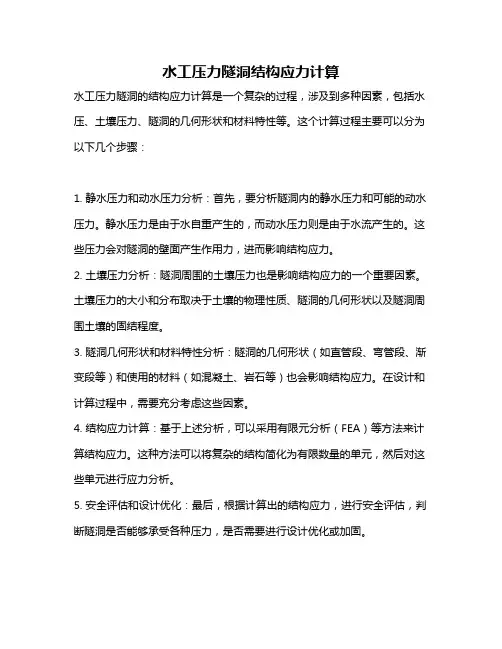

水工压力隧洞结构应力计算
水工压力隧洞的结构应力计算是一个复杂的过程，涉及到多种因素，包括水压、土壤压力、隧洞的几何形状和材料特性等。
这个计算过程主要可以分为以下几个步骤：
1. 静水压力和动水压力分析：首先，要分析隧洞内的静水压力和可能的动水压力。
静水压力是由于水自重产生的，而动水压力则是由于水流产生的。
这些压力会对隧洞的壁面产生作用力，进而影响结构应力。
2. 土壤压力分析：隧洞周围的土壤压力也是影响结构应力的一个重要因素。
土壤压力的大小和分布取决于土壤的物理性质、隧洞的几何形状以及隧洞周围土壤的固结程度。
3. 隧洞几何形状和材料特性分析：隧洞的几何形状（如直管段、弯管段、渐变段等）和使用的材料（如混凝土、岩石等）也会影响结构应力。
在设计和计算过程中，需要充分考虑这些因素。
4. 结构应力计算：基于上述分析，可以采用有限元分析（FEA）等方法来计算结构应力。
这种方法可以将复杂的结构简化为有限数量的单元，然后对这些单元进行应力分析。
5. 安全评估和设计优化：最后，根据计算出的结构应力，进行安全评估，判断隧洞是否能够承受各种压力，是否需要进行设计优化或加固。
这是一个综合性的工程问题，需要多方面的知识和技能。
在具体操作时，可能需要与专业的工程师和设计师进行合作。
水利工程中的水力计算方法水力计算是水利工程设计与建设中非常重要的环节之一。
水力计算方法的准确性和合理性对于工程的安全和效益具有直接的影响。
本文将介绍水利工程中常用的水力计算方法，包括流量计算、水头计算和水力特性计算。
一、流量计算流量是水力计算的基本参数，常用的流量计算方法有以下几种。
1. 雨量-径流关系法雨量-径流关系法是通过分析雨量和径流之间的关系，来估计流量的一种方法。
通过历史雨量与径流数据的统计分析，可以建立不同降雨强度和流量之间的经验关系，从而预测未来的流量。
2. 集水面积法集水面积法是通过测量水流汇合的面积，来计算流量的方法。
流域面积的大小和形状对流量有很大的影响，通过测量流域面积并结合流域特征参数，可以计算出流域的平均流量。
3. 水位-流量关系法水位-流量关系法是通过观测水位和流量之间的关系，来计算流量的方法。
通过在水利工程中设置水位计和流量计，可以实时监测水位和流量，并建立水位-流量曲线，从而可以根据水位来推算流量。
二、水头计算水头是水利工程中常用的参数，常用的水头计算方法有以下几种。
1. 均匀流速公式均匀流速公式是计算水头损失的常用方法之一。
根据流体力学原理，通过流速、管径和摩阻系数可以计算出单位长度上的水头损失。
2. 白肋公式白肋公式是计算水头损失的另一种常用方法。
该方法是根据流体在曲线管道中的流动特点，通过曲率半径和流速来计算水头损失。
3. 安培公式安培公式是计算水头转换效率的一种方法。
该方法通过计算水轮机的出力和输入水头之间的比值，来评估水轮机的性能。
三、水力特性计算水力特性是指水流在水利工程中的特殊性质，常用的水力特性计算方法有以下几种。
1. 流量流速关系法流量流速关系法是通过观测流量和流速之间的关系，来计算水流的特性。
通过不同位置的流速测量，可以揭示出水流的速度分布和变化规律，从而分析水流的特性。
2. 水马力计算法水马力计算法是计算水轮机水力特性的一种方法。
通过测量水轮机的进口流量、进口水头和出口水头，可以计算出水轮机的水马力，从而评估水轮机的性能。
水利工程中的水力计算与设计水利工程是指为了改善水资源的利用、灌溉、供水、防洪等目的而进行的工程建设，其中的水力计算与设计是至关重要的一环。
在水利工程中，水力计算与设计是确保工程运行稳定、高效的关键步骤，它涉及到水体流动、水流速、水压等多个方面的参数，只有合理精确地计算和设计，才能确保水利工程的安全可靠。
本文将重点介绍水利工程中的水力计算与设计的相关内容。
一、水流速度的计算在水利工程中，水流速度的计算是非常重要的一项工作。
水流速度的快慢直接影响到水体的输送效率和工程设施的设计要求。
一般情况下，水流速度的计算是基于流量和流态的基础上进行的。
1. 流量的计算流量是指单位时间内通过某一截面积的水量，通常用单位时间内通过某一单元截面积的水量来表示。
在水利工程中，流量的计算是基于流速和流态等参数进行的，常用的公式为Q=AV，其中Q表示流量，A表示截面积，V表示流速。
2. 流态的计算流态是指水流在管道或河道中的流动状态，一般包括层流、湍流等多种状态。
流态的计算是基于雷诺数等参数进行的，雷诺数的计算公式为Re=VD/ν，其中Re表示雷诺数，V表示水流速度，D表示管道直径，ν表示水的动力粘度。
二、水压的计算水压是指水对管道或其他设施产生的压力，水压的计算是水利工程设计中的重点内容之一。
水压的计算一般包括静水压和动水压两种情况。
1. 静水压的计算静水压是指水静止状态下所施加的压力，一般是根据洛伦兹定理进行计算的。
静水压的计算公式为P=ρgh，其中P表示静水压，ρ表示水的密度，g表示重力加速度，h表示水的高度。
2. 动水压的计算动水压是指水在流动状态下所施加的压力，一般是根据水动力学原理进行计算的。
动水压的计算公式是P=0.5ρV²，其中P表示动水压，ρ表示水的密度，V表示流速。
三、水力设计水力设计是水利工程中的重要环节，它包括渠道设计、管道设计、水库设计等多个方面。
在水力设计中，需要考虑到水流速度、水压、水力损失等因素，以确保工程的安全可靠。
水力计算概述水力计算是一种重要的工程计算方法，用于分析和预测水流的行为。
在各种水利工程中，如河道、水坝、管道、泵站等设计过程中都需要进行水力计算，以确保工程的安全和有效运行。
水流基础知识在进行水力计算之前，了解以下几个基础概念是必要的：•流量（Q）：水流过单位时间的体积。
一般以立方米/秒（m³/s）作为单位。
•流速（v）：单位时间内流经的断面的体积与截面积之比。
单位为米/秒（m/s）。
•水头（H）：流体在某一点的总能量。
水头通常由液位高度（z）、动能（v²/2g）和压力能（P/ρg）组成，其中P为压力，ρ为水的密度，g为重力加速度。
水力计算方法在进行水力计算时，常用的方法包括：流量计算流量计算是水力计算中最基础的部分，通常采用以下公式计算：Q = A * v其中，Q为流量，A为断面面积，v为流速。
通过测量流速和断面面积，可以计算出流量。
水压计算在水力计算中，对于某一点的压力，可以使用以下公式计算：P = ρ * g * z其中，P为压力，ρ为水的密度，g为重力加速度，z为液位高度。
通过测量液位高度和知道水的密度，可以计算出压力。
水头是水力计算中非常重要的概念，可以通过以下公式计算：H = P/ρg + z + v²/2g其中，H为水头，P为压力，ρ为水的密度，g为重力加速度，z为液位高度，v为流速。
通过测量压力、液位高度和流速，可以计算出水头。
水力计算在水利工程中的应用水力计算在水利工程中有着广泛的应用，具体包括但不限于以下几个方面：河道设计在河道设计中，水力计算用于确定河道的流量和水头分布。
通过计算河道的水力特性，可以调整河道的断面形状和尺寸，以便更好地满足设计要求。
水坝的设计需要考虑水流对坝体的冲击力和稳定性。
水力计算可以用于评估坝体的稳定性，并确定合理的坝型和坝体尺寸。
管道设计在管道设计中，水力计算用于确定管道的流量和压力损失。
通过计算管道的水力特性，可以选择适当的管径和斜率，以确保管道系统的有效运行。

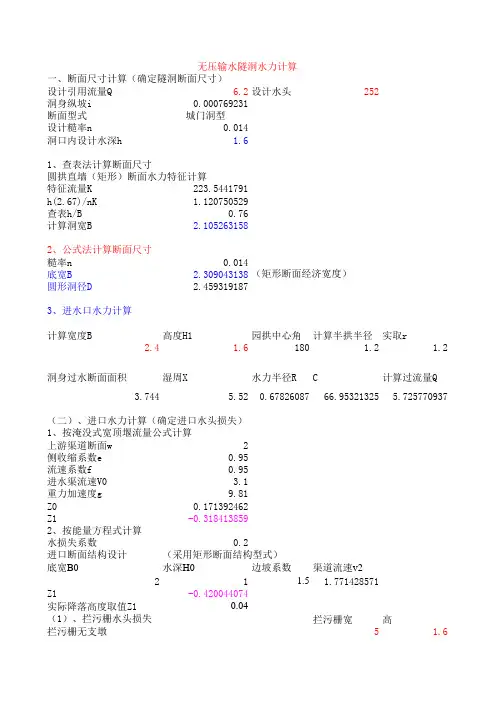

设计引用流量Q 6.2设计水头252洞身纵坡i 0.000769231断面型式城门洞型设计糙率n 0.014洞口内设计水深h 1.61、查表法计算断面尺寸特征流量K 223.5441791h(2.67)/nK 1.120750529查表h/B 0.76计算洞宽B 2.1052631582、公式法计算断面尺寸糙率n 0.014底宽B 2.309043138圆形洞径D 2.459319187计算宽度B高度H1园拱中心角计算半拱半径实取r 2.41.6180 1.21.2洞身过水断面面积湿周X水力半径R C计算过流量Q 3.7445.520.6782608766.953213255.725770937上游渠道断面w 2侧收缩系数e 0.95流速系数f 0.95进水渠流速V0 3.1重力加速度g 9.81Z00.171392462Z1-0.318413859水损失系数0.2进口断面结构设计底宽B0水深H0边坡系数渠道流速v2211.5 1.771428571Z1-0.420044074实际降落高度取值Z10.04拦污栅宽高拦污栅无支墩51.6无压输水隧洞水力计算一、断面尺寸计算（确定隧洞断面尺寸）（矩形断面经济宽度）（二）、进口水力计算（确定进口水头损失）圆拱直墙（矩形）断面水力特征计算3、进水口水力计算1、按淹没式宽顶堰流量公式计算2、按能量方程式计算（采用矩形断面结构型式）（1）、拦污栅水头损失βs1b1аξ12.4220500900.033105134ξ2最小断面宽最小断面高流速水损失0.12.4 1.6 1.6145833330.013034397ξ3断面宽断面宽高流速水损失0.12.41.6 1.6145833330.013034397ξ4直径流速水损失0.051.82.4364460420.014840673总水头损失0.027062982设计水头损失取值0.04Z2-0.106137953水损失系数0.5出口断面结构设计底宽B0水深H0边坡系数渠道流速v22 1.50 2.066666667计算回升高度Z2-0.038961053实际回升高度取值Z20.01隧洞总长1300总水头损失Z 总1.03六合正常设计水位1283计算底板高程1281.4实取计算底板高程1281出口底板高程1280实取出口底板高程1276.5引用流量5.802经济直径 1.255525131实取直径 1.8流速V2.436446042（2）、喇叭段水头损失（3）、闸门槽水头损失1、按与进水口水头损失关系计算2、按能量方程式计算（采用梯形断面结构型式）（四）、总水头损失（二）、出口水力计算（确定出口水头回升（恢复落差计算））（4）、压力管道渐变段水头损失城口电站进口底板高程确定压力钢管的计算1.148拦污栅宽高拦污栅无支墩 1.82βs1b1аξ12.4220180900.129268295ξ2最小断面宽最小断面高流速水损失0.1 1.82 1.6116666670.012987347ξ3断面宽断面宽高流速水损失0.15 1.82 1.6116666670.019481021ξ4直径流速水损失0.05 1.82.2800419250.012996478洞径D 断面积A湿周x水力半径R 糙率n1.82.5446900495.65470.4500132720.012h v50.259929559四、最小淹没深度水头损失 1.407569386安全系数 1.5淹没深度2.111354079实取最小淹没深度5（4）、压力管道渐变段水头损失（5）、沿程水头损失三、水头损失（1）、拦污栅水头损失（2）、喇叭段水头损失（3）、闸门槽水头损失总高度H洞内水深h2.8 1.56洞内流速V 进口流速v11.655982910.922619流速0.775水损失0.00099419流速1.61166667水损失0.01678852谢才系数C洞长l1流速v5水损失72.94961500 2.280042 1.085386。

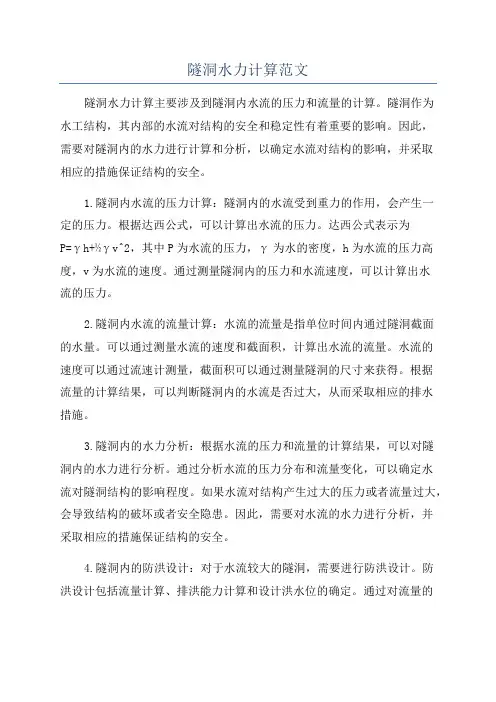

水工隧洞水力计算
水工隧洞水力计算的内容，一般有：泄流能力计算、水头损失计算、绘制压坡线（有压流）、水面线的计算（无压流）。
1、泄流能力
水工隧洞泄流能力计算，分有压流和无压流两种情况。
实际工程中，多半是根据用途先拟定隧洞设置高程及洞身断面和孔口尺寸，然后通过计算校核其泄流量。
若不满足要求，再修改断面或变更高程，重新计算流量，如此反复计算比较，直至满意为止。
（1）有压流的泄流能力
有压流的泄流能力按公式（1）计算：
Q A 2gH o ⑴
式中Q――泄流量；
卩——流量系数；
A——隧洞出口断面面积；
g ---重力加速度。
2
H0H盂
式中H——出口孔口静水头；
2
亠一一隧洞进口上游行近流速水头。
2g
流量系数卩随出流条件不同而略有差异，自由出流和淹没出流分别按公式（2）和公式（3）计算：
1
1
i' 2 2 2
A A 2gl i A
A2 j A J C|2R| A i
式中A——隧洞出口断面面积；
A2――隧洞出口下游渠道过水断面面积；
Z――局部水头损失系数；
A—与Z相应流速之断面面积；
L i、A i、R i、C i――某均匀洞段之长度、面积、水力半径和谢才系数。
上述泄流能力计算公工适用于有压泄水隧洞，对发电的有压引水隧洞，其过流能力决定于机组设计流量，即流量为已知，要求确定洞径。

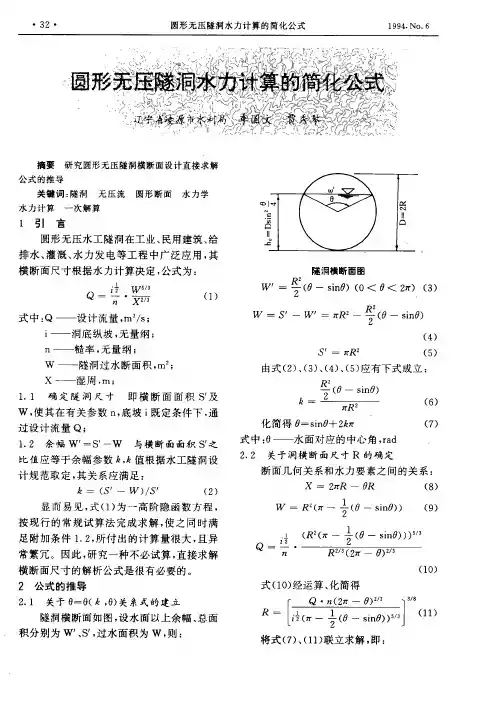

(2)无压流的泄流能力
无压泄水隧洞的洞身底坡常大于临界坡度，洞内水流呈急流状态，其泄流
能力不受洞长影响，而受进口控制，若进口为深孔有压短管，仍可按公式和公式
(3)计算，而忽略其沿程水头损失(根号中的最后一项)。
表孔堰流进口的斜井式无压隧洞，其泄流能力由堰流公式计算：
Q mB.,2gH3/2(4)
式中£——侧收缩系数；
m --- 流量系数；
B 堰顶宽度(m);
2
H o――包括行近流速水头丄的堰顶水头。
2g
流量系数和侧收缩系数与堰型有关。
为保证曲线堰面与斜井底板有准确的切点，
使过水表面平整，建议采用WES标准剖面堰型，其曲线方程和有关计算参数可参见武汉水利电力学院编的《水力计算手册》。
隧洞的水头损失包括沿程水头损失和局部水头损失，其计算方法可参见武汉水利电力学院编的《水力计算手册》。
2、绘制压坡线
连接隧洞沿程测压管水头，即得有压隧洞的压坡线。
设计时应根据隧洞可能的支运行条件绘制最高和最低压坡线。
前者供确定隧洞各段的最大设计内水压力，后者用以检验洞内会否出现负压力。
绘制压坡线的步骤如下：
1）根据水流连续方程计算隧洞沿程各不同断面的流速；
2）逐段计算沿程水头损失和各项局部水头损失；
3）从隧洞出口断面底板高程为基准的隧洞进口总水头中，自上而下沿程逐
z£g ；
段逐项累减各项水头损失，得各转换断面上的总水头
4）从各转换断面的总水头中减去相应的流速水头，得各转换断面上的测压管水头z卫，连接各测压管水头，即得隧洞沿程压坡线。
以隧洞进口上游最低运行水位为准算出的压坡线，若出现低于隧洞洞顶高程者，说明该段洞身将发生负压，通常情况下，不允许隧洞在负压上运行。
降低隧洞高程，加大隧洞洞径，收缩隧洞出口断面尺寸，以及改善出口体型，均可提高洞身压力，达到消除负压之目的。
3、水面线的计算
明流隧洞的过水断面多为矩形，计算水面线较为简便的方法是直接分段求 和法。
对两相邻过水断面建立能量方程式可得 E
x
i b i f
式中△ x ——隧洞沿程分段长度;
△ E ――两相邻断面之比能差， △ E=E 2-E I ；
ib ——洞底坡度;
y ——断面水深。
定起始断面水深，然后按公式（5）,列表计算隧洞沿程各断面水深
2
A
2g l j A A j Cj 2R j A i if ――能线坡度, i f n 2V 2
'R 4/3 ；
E ――比能，E
aV 2
石； 般情况下，隧洞宽度、 坡度和过流量均为已知，通过水面线类型分析，先确。
