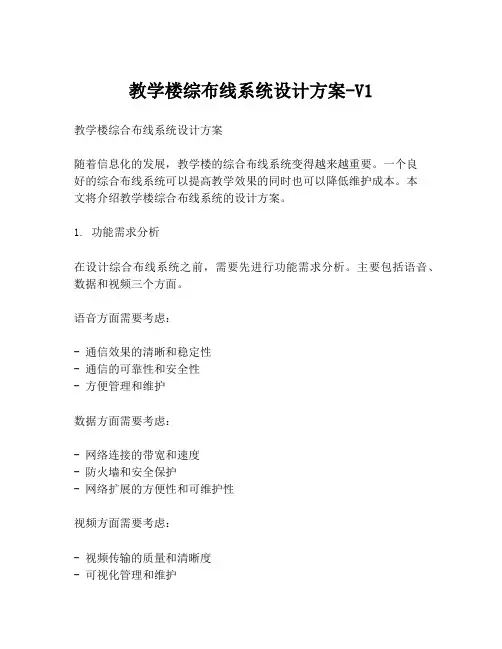

教学楼综布线系统设计方案-V1教学楼综合布线系统设计方案随着信息化的发展，教学楼的综合布线系统变得越来越重要。
一个良好的综合布线系统可以提高教学效果的同时也可以降低维护成本。
本文将介绍教学楼综合布线系统的设计方案。
1. 功能需求分析在设计综合布线系统之前，需要先进行功能需求分析。
主要包括语音、数据和视频三个方面。
语音方面需要考虑：- 通信效果的清晰和稳定性- 通信的可靠性和安全性- 方便管理和维护数据方面需要考虑：- 网络连接的带宽和速度- 防火墙和安全保护- 网络扩展的方便性和可维护性视频方面需要考虑：- 视频传输的质量和清晰度- 可视化管理和维护- 视频信号的传输距离2. 设计方案基于上述需求分析，我们可以设计下列综合布线系统的设计方案:2.1. 网络布线方案为了满足数据通信方面的需求，在网络布线方面，采用54对以上的Cat.6a UTP/FTP护套网线。
在布线时，需要考虑网络的扩展和维护。
如考虑预留的端口和接头数量，以便于未来的网络扩展和维护。
2.2. 通信布线方案在语音通信方面，选择符合TIA568B标准的24对CAT.6a/6e FTP护套网线。
在布线过程中需要考虑到门禁系统和对讲系统，对每层楼门口和教室周围的布线进行独立处理，以确保通信效果的清晰和稳定性。
2.3. 视频布线方案视频布线方案中选择支持1080P高清视频传输的HDMI线材，以确保视频传输质量和清晰度。
在传输距离上，则需要选择支持长距离高清视频传输的线材。
3. 结论在设计教学楼的综合布线方案中，需要结合学校的教学需求和设备的实际情况进行考虑。
常规的综合布线系统可以提高教学效果和设备运行的稳定性及维护成本。
在选择布线材料和品牌时，需要考虑到质量和可靠性，并做好布线的预留和扩展，在未来进行升级和维护时，可以更加方便快捷。
综合布线系统设计⽅案（通⽤5篇）综合布线系统设计⽅案 ⼀、什么是教案 教案是教师为顺利⽽有效地开展教学活动，根据课程标准，教学⼤纲和教科书要求及学⽣的实际情况，以课时或课题为单位，对教学内容、教学步骤、教学⽅法等进⾏的具体设计和安排的⼀种实⽤性教学⽂书。
教案包括教材简析和学⽣分析、教学⽬的、重难点、教学准备、教学过程及练习设计等。
⼆、综合布线系统设计⽅案（通⽤5篇） 为了确保事情或⼯作得以顺利进⾏，常常需要预先准备⽅案，⽅案是阐明具体⾏动的时间，地点，⽬的，预期效果，预算及⽅法等的企划案。
那么什么样的⽅案才是好的呢？下⾯是⼩编为⼤家整理的综合布线系统设计⽅案（通⽤5篇），仅供参考，⼤家⼀起来看看吧。
综合布线系统设计⽅案1 ⼀、需求分析 综合布线系统是酒店智能化系统的信息⽹络基础，本设计注重系统的质量、科学性、先进性、可靠性及安全性，易扩展，同时本设计兼顾考虑酒店的应⽤特点，将来发展的需要。
因此，在系统设计和产品选型中重点关注布线产品的质量、布线系统的模块化、以及系统的安全性、可管理性和可维护性。
酒店综合布线系统的⽬标是：以系统规范为指导，以具有当前国际领先⽔平的综合布线技术、计算机技术、通讯技术和⾃动化技术为⽀撑，建⽴⼀套统⼀规划、⾼度集成的布线系统，为酒店计算机⽹络系统数据、图像及控制信号提供统⼀的传输线路、设备接⼝和⾼质量的传输性能。
全⾯实现酒店计算机通信⽹络的通讯、办公、管理⼿段的智能化、集成化，把酒店计算机通信⽹络建成⼀个⾼起点、⾼标准、功能设施⼀流、且具有⾼开放性和平滑升级性的⽹络平台。
同时，该布线系统兼顾了计算机⽹络系统未来的发展要求，提供15年保证；在酒店⼤楼增加新系统时，对新设备提供信号传输的⽀持。
作为酒店智能化系统的基础平台－综合布线系统将为整个酒店的语⾳通信、宽带数据、图像联⽹、酒店管理系统及⽹站建设提供⾼质量的传输通道。
酒店⼤楼内的各个功能区通过⾼性能的结构化综合布线系统连接起来，组成⼀套具备⾼传输带宽的、结构化的信息⾼速公路。
教学楼综合布线设计方案教学楼综合布线设计方案综合布线是指在教学楼内部将各种通信设备和数据设备通过统一的布线系统进行连接，实现信息传输和通信的功能。
设计一个高效和可靠的综合布线系统是教学楼建设中的重要一环。
以下是教学楼综合布线设计方案的几个关键点：1. 布线系统设计：(1) 考虑到教学楼内的各种功能区域，将教室、实验室、图书馆等区域划分为不同的布线区域，以提供不同的布线需求。
(2) 采用星型布线结构，将网络中心和楼层分布的各个机房通过主干线连接起来，以实现快速的数据传输和扩展。
(3) 采用高品质的双屏蔽线缆，以降低干扰和信号衰减，提高数据传输速度和稳定性。
(4) 考虑未来的扩展和升级需求，在设计时预留充足的布线空间和机箱空间，以便后续添加新设备和改进系统。
2. 网络设备选型：(1) 选择高性能和可靠的网络交换机，以提供快速的数据传输和稳定的网络连接。
(2) 选择能够支持高速网络传输的光纤模块和光纤连接器，以提供更高的带宽和更远的传输距离。
(3) 选择支持无线网络的无线AP设备，以提供无线网络覆盖和移动设备的连接。
3. 机房设计：(1) 选择安静、通风和温度适宜的机房位置，并安装适当的空调系统，以确保设备的正常运行和长寿命。
(2) 设计合理的机房布局，确保设备之间有足够的空间和良好的散热条件，并考虑防火和防水措施。
(3) 选用合适的机柜和机架，以安装设备和线缆，并提供管理和维护的便利。
4. 安全措施：(1) 设置网络安全防护措施，如防火墙、入侵检测和防病毒软件，保护网络免受未经授权的访问和攻击。
(2) 设置强密码和访问控制策略，限制未经授权的人员访问网络设备和敏感数据。
(3) 安装视频监控设备，监测机房和布线区域的安全状况，及时发现和处理异常情况。
5. 测试和维护：(1) 在建成后进行全面的测试和调试，确保布线和设备的正常工作，并修复发现的问题。
(2) 建立完善的维护计划，定期对布线系统和设备进行巡检、维护和更新，确保始终处于最佳状态。
福建警官职业学院题目：综合三教学楼综合布线******专业: 安全防范技术学号：*********综合布线系统概念现代科技的进步使计算机及网络技术飞速发展，提供越来越强大的计算机处理能力和网络通信能力。
计算机及网络通信技术的应用大大提高了现代企业的生产管理效率，降低运作成本，并使得现代企业能更快速有效地获取市场信息，及时决策反应，提供更快捷更满意的客户服务，在竞争中保持领先。
计算机及网络通信技术的应用已经成为企业成功的一个关键因素。
综合布线系统就是为了顺应发展需求而特别设计的一套布线系统。
对于现代化的大楼来说，就如体内的神经，它采用了一系列高质量的标准材料，以模块化的组合方式，把语音、数据、图像和部分控制信号系统用统一的传输媒介进行综合，经过统一的规划设计，综合在一套标准的布线系统中，将现代建筑的三大子系统有机地连接起来，为现代建筑的系统集成提供了物理介质。
可以说结构化布线系统的成功与否直接关系到现代化的大楼的成败，选择一套高品质的综合布线系统是至关重要的。
计算机及通信网络均依赖布线系统作为网络连接的物理基础和信息传输的通道。
传统的基于特定的单一应用的专用布线技术因缺乏灵活性和发展性，已不能适应现代企业网络应用飞速发展的需要。
而新一代的结构化结构化布线系统能同时提供用户所需的数据、话音、传真、视像等各种信息服务的线路连接，它使话音和数据通信设备、交换机设备、信息管理系统及设备控制系统、安全系统彼此相连，也使这些设备与外部通信网络相连接。
它包括建筑物到外部网络或电话局线路上的连线、与工作区的话音或数据终端之间的所有电缆及相关联的布线部件。
布线系统由不同系列的部件组成，其中包括：传输介质、线路管理硬件、连接器、插座、插头、适配器、传输电子线路、电器保护设备和支持硬件。
综合布线系统设计设计目标根据标准设计的布线方案，能适应和支持现有的或将来的通信及计算机网络需求，能适合语音、数据计算机局域网（LAN）、光纤分布数据接口（FDDI）、图像和其它连接的需要。
一、项目背景随着信息技术的飞速发展，教育教学活动对信息化的需求日益增长。
为了满足学校教学、办公、网络等需求，提高教学质量和办公效率，本项目旨在为教学楼设计一套高效、稳定、可扩展的布线系统。
二、设计目标1. 提供稳定、高速的网络接入，满足教学、办公等需求。
2. 系统设计合理，便于管理和维护。
3. 具有良好的扩展性，能够适应未来信息技术的发展。
三、设计原则1. 标准化原则：遵循国家标准和行业规范，确保系统稳定可靠。
2. 安全性原则：充分考虑网络安全，防止数据泄露和恶意攻击。
3. 可扩展性原则：系统设计应考虑未来需求，便于扩展和升级。
4. 经济性原则：在满足需求的前提下，降低成本，提高性价比。
四、设计方案1. 布线结构教学楼布线系统采用星型拓扑结构，以教学楼为中心，将各个教室、办公室、实验室等区域连接起来。
主要分为以下几部分：（1）水平布线：采用超五类或六类非屏蔽双绞线，将各区域连接至楼层配线间。
（2）垂直布线：采用多模光纤，将楼层配线间连接至主配线间。
（3）主配线间：设置在校园核心区域，负责整个教学楼的网络接入。
2. 网络设备（1）交换机：采用高性能、模块化设计，满足教学、办公等需求。
（2）路由器：实现不同网络之间的互联，保障网络安全。
（3）防火墙：防止恶意攻击和数据泄露，保障网络稳定运行。
3. 网络接入（1）无线接入：在教室、办公室等区域设置无线接入点，实现无线网络覆盖。
（2）有线接入：采用高速交换机，为各区域提供稳定的网络接入。
4. 系统管理（1）采用网络管理系统，实时监控网络状态，及时发现并解决问题。
（2）制定网络管理制度，规范网络使用，提高网络运行效率。
五、总结本方案充分考虑了教学楼布线系统的需求，采用先进的网络技术和设备，实现了稳定、高速、可扩展的网络接入。
通过本方案的实施，将为学校提供优质的教学、办公环境，助力教育教学事业的发展。
教学楼综合布线项目设计一、引言综合布线是现代建筑中不可或缺的一部分，而教学楼作为学校重要的教学场所，其综合布线设计更是需要特别关注。
本文将着重讨论教学楼综合布线项目的设计，旨在为学校提供一个高效、安全、可靠的信息传输基础设施，满足教学楼内各种通信、数据、音视频等需求。
二、设计目标教学楼综合布线项目设计的目标主要包括：1. 提供高速、稳定的网络连接，满足教学楼内师生的网络使用需求。
包括有线网络和无线网络的全面覆盖。
2. 支持教学楼内各种设备的互联互通，如多媒体教室、电脑实验室、会议室等。
3. 提供安全可靠的视频监控系统，确保教学楼内的安全和秩序。
4. 设计合理的音视频系统，以支持教学、演讲等多种场景的需求。
5. 考虑未来可扩展性，提供灵活的布线系统，方便后期扩展与维护。
三、布线设计原则在教学楼综合布线项目设计中，应该遵循以下原则：1. 符合相关标准：布线应符合国家相关标准和规范，确保网络传输的质量和稳定性。
2. 分区布线：按照教室、办公区域等不同功能区域进行布线，方便管理和维护。
3. 合理规划路径：布线路径应尽量简洁，减少走线长度，降低信号损耗和干扰。
4. 合理分类：根据信号类型和传输速度的需求，对布线进行合理分类和分段。
5. 留有冗余：为了应对未来的变化和扩展需求，应在布线设计中留有一定的冗余空间。
四、网络布线设计1. 有线网络：教学楼的有线网络是师生学习和工作的基础。
根据教学楼布局和需求，设计合理的网络布线路径，确保每个教室和办公区域都可以稳定接入网络。
2. 无线网络：为了提供更大的灵活性和便利性，教学楼应该提供全覆盖的无线网络。
根据楼层分布和人流密集程度，合理规划无线接入点的安装位置，以确保无线信号的稳定传输。
五、设备互联设计教学楼内的设备互联是综合布线设计的重要内容之一。
根据教室、实验室、会议室等不同场景的需求，设计合理的设备互联方案，满足教学和会议等多种场景下的设备互联需求。
六、视频监控系统设计教学楼的安全是学校的首要任务之一，因此在布线设计中应考虑视频监控系统的设计。
教学楼综合布线设计方案1. 引言教学楼综合布线设计是为了满足教学楼内部各个功能区域之间的通信需求，保证整个教学楼内网络、安防等设备的正常运行。
本文将详细介绍教学楼综合布线设计方案。
2. 设计目标教学楼综合布线设计方案的主要目标如下： - 提供高速、稳定、可靠的网络连接，满足教学楼内各个功能区域的网络需求。
- 实现教学楼内部各个区域的设备互联互通，包括无线网络、有线网络、安防设备等。
- 保证布线的可扩展性，能够适应未来的技术发展和设备升级。
3. 教学楼综合布线设计方案3.1 总体设计思路根据教学楼的布局和功能需求，本文设计了以下几个综合布线子系统：3.1.1 有线网络布线子系统该子系统主要负责满足教室、办公室等区域的有线网络需求。
设计思路如下：- 采用Cat6a或Cat7标准的高性能网线作为传输介质，提供千兆或万兆级别的网络连接速度。
- 通过网络交换机实现局域网的扩展和各个设备之间的通信。
- 根据教室、办公室等区域的网络需求，合理划分子网，提供优化网络资源的能力。
3.1.2 无线网络布线子系统该子系统主要负责满足教学楼内各个区域的无线网络需求。
设计思路如下： - 在核心区域和主要通道设置无线AP（接入点），覆盖整个教学楼内的无线网络信号。
- 采用最新的802.11ax标准，提供更高的无线网络速度和更多的设备连接能力。
- 根据教学楼内的使用情况和人流密度，合理调整无线网络的信道分配，提供良好的无线网络性能。
3.1.3 安防布线子系统该子系统主要负责满足教学楼内的安防设备的联网需求。
设计思路如下： - 将各个安防设备（如监控摄像头、门禁系统等）连接到安防控制中心，实现集中管理和监控。
- 采用高性能、抗干扰的网线或光纤连接安防设备，确保传输质量和稳定性。
- 针对安防设备的传输需求和安全性要求，采用专用的网络设备和安全机制。
3.2 布线设计细节具体的布线设计细节如下：3.2.1 网络机房布线网络机房是整个教学楼综合布线的核心，需要满足大量设备的连接需求。
公共教学楼综合布线及监控系统设计方案十年磨一剑，今天我要分享的是一份关于公共教学楼综合布线及监控系统的设计方案。
在这个数字化、智能化时代，教学楼的布线及监控系统显得尤为重要。
下面，就让我带领大家一步步走进这个方案的世界。
一、项目背景随着教育行业的快速发展，教学楼的功能越来越丰富，不仅需要满足传统的教学需求，还要适应现代科技的发展。
因此，一个高效、稳定的综合布线及监控系统显得尤为重要。
本项目旨在为公共教学楼提供一个全面、实用的设计方案，以满足教学、办公、科研等多方面的需求。
二、设计目标1.确保网络布线的可靠性和稳定性，满足未来5-10年的发展需求。
2.实现教学楼的智能化管理，提高教学质量和办公效率。
3.保障教学楼的安全，预防各类事故的发生。
4.节约能源，降低运营成本。
三、综合布线设计1.网络架构采用星型拓扑结构，以核心交换机为中心，连接各个楼层交换机，再通过楼层交换机连接各个教室、办公室等。
这样可以保证网络的高效传输和稳定运行。
2.布线标准遵循国际布线标准，采用超五类双绞线，确保数据传输速率达到1000Mbps。
同时，预留足够的端口，以便于未来扩展。
3.布线路径充分考虑教学楼的建筑结构，选择合理的布线路径，尽量避免穿越墙壁、楼板等，以降低施工难度和成本。
4.网络设备选用高性能的网络交换机、路由器等设备，确保网络的高效运行。
四、监控系统设计1.监控范围全面覆盖教学楼内的教室、走廊、楼梯间、办公室等区域，确保无死角。
2.监控设备选用高清摄像头，分辨率达到1080P，保证图像清晰。
同时，配置足够的存储设备，确保录像数据的保存周期。
3.控制系统采用数字监控系统，实现远程监控、录像回放、实时预览等功能。
同时，与校园安防系统联动，实现一键报警、远程喊话等功能。
4.安全防护对监控数据进行加密存储，确保数据安全。
同时，设置权限管理，防止未经授权的人员访问监控数据。
五、实施与验收1.施工阶段在施工过程中，要严格按照设计方案进行，确保布线质量和监控设备的安装位置。
一、项目背景随着教育信息化建设的不断推进，学校对于网络通信的需求日益增长。
为了满足学区内部各教学楼、行政楼、图书馆、实验室等场所的通信需求，提高教学质量和效率，本项目旨在设计一套高效、稳定、可扩展的综合布线系统。
二、设计目标1. 满足学区内部所有信息点的通信需求，包括语音、数据、视频等。
2. 确保网络传输速率满足未来教育信息化发展的需求。
3. 系统具有良好的可扩展性和可靠性，易于维护和管理。
4. 降低系统建设和维护成本。
三、设计原则1. 标准化：遵循国际和国内相关标准和规范。
2. 可靠性：确保网络稳定可靠，降低故障率。
3. 可扩展性：适应未来网络需求的变化，易于扩展。
4. 经济性：在满足需求的前提下，尽量降低成本。
四、设计方案1. 布线系统结构本项目采用星型拓扑结构，以中心交换机为核心，连接各教学楼、行政楼、图书馆、实验室等场所的信息点。
布线系统分为以下层次：（1）主干层：采用光纤连接各建筑物，实现高速数据传输。
（2）分布层：在各建筑物内部设置交换机，连接各楼层的信息点。
（3）接入层：连接各个信息点，如教室、办公室等。
2. 布线材料（1）主干线缆：采用多模光纤，传输速率可达10Gbps。
（2）水平线缆：采用超五类非屏蔽双绞线，传输速率可达1Gbps。
（3）配线架：采用19英寸标准机架，便于管理和维护。
（4）接插件：采用RJ45模块，确保信号传输质量。
3. 系统配置（1）中心交换机：采用高性能、高可靠性的三层交换机，实现跨建筑物的数据传输。
（2）楼层交换机：采用千兆以太网交换机，满足各楼层信息点的需求。
（3）防火墙：设置防火墙，保障网络安全。
（4）路由器：实现不同网络之间的数据传输。
五、实施与维护1. 施工过程严格按照设计要求进行，确保工程质量。
2. 施工完成后进行系统测试，确保网络稳定可靠。
3. 定期对系统进行维护，包括设备检查、线缆测试、故障排除等。
4. 建立完善的故障处理机制，确保快速响应。
某职院第三教学楼综合布线系统设计方案投标书系别: 网络工程系班级: 网络一班姓名: XXXXX学号: ********日期: 2012-6-20目录1.教学楼工程楼概况 ........................................... 错误!未定义书签。
2.设计方案 ........................................................... 错误!未定义书签。
2.1 设计原则与目旳 ....................................... 错误!未定义书签。
2.2布线系统设计、原则、验收遵照旳规范和原则错误!未定义书签。
2.3顾客需求 .................................................... 错误!未定义书签。
2.4综合布线系统构造设计方案 .................. 错误!未定义书签。
工作区子系统 .............................................. 错误!未定义书签。
配线（水平）子系统 .................................. 错误!未定义书签。
垂直干线子系统 .......................................... 错误!未定义书签。
管理间子系统 .............................................. 错误!未定义书签。
设备间子系统 .............................................. 错误!未定义书签。
建筑群子系统 .............................................. 错误!未定义书签。
3. 综合布线工程实行 (13)3.1.工程实行环节 .......................................... 错误!未定义书签。
福建警官职业学院
题目：综合三教学楼综合布线
姓名：庄伟超
专业: 安全防范技术
学号：
综合布线系统概念
现代科技的进步使计算机及网络技术飞速发展，提供越来越强大的计算机处理能力和网络通信能力。
计算机及网络通信技术的应用大大提高了现代企业的生产管理效率，降低运作成本，并使得现代企业能更快速有效地获取市场信息，及时决策反应，提供更快捷更满意的客户服务，在竞争中保持领先。
计算机及网络通信技术的应用已经成为企业成功的一个关键因素。
综合布线系统就是为了顺应发展需求而特别设计的一套布线系统。
对于现代化的大楼来说，就如体内的神经，它采用了一系列高质量的标准材料，以模块化的组合方式，把语音、数据、图像和部分控制信号系统用统一的传输媒介进行综合，经过统一的规划设计，综合在一套标准的布线系统中，将现代建筑的三大子系统有机地连接起来，为现代建筑的系统集成提供了物理介质。
可以说结构化布线系统的成功与否直接关系到现代化的大楼的成败，选择一套高品质的综合布线系统是至关重要的。
计算机及通信网络均依赖布线系统作为网络连接的物理基础和信息传输的通道。
传统的基于特定的单一应用的专用布线技术因缺乏灵活性和发展性，已不能适应现代企业网络应用飞速发展的需要。
而新一代的结构化结构化布线系统能同时提供用户所需的数据、话音、传真、视像等各种信息服务的线路连接，它使话音和数据通信设备、交换机设备、信息管理系统及设备控制系统、安全系统彼此相连，也使这些设备与外部通信网络相连接。
它包括建筑物到外部网络或电话局线路上的连线、与工作区的话音或数据终端之间的所有电缆及相关联的布线部件。
布线系统由不同系列的部件组成，其中包括：传输介质、线路管理硬件、连接器、插座、插头、适配器、传输电子线路、电器保护设备和支持硬件。
综合布线系统设计
设计目标
根据标准设计的布线方案，能适应和支持现有的或将来的通信及计算机网络需求，能适合语音、数据计算机局域网（LAN ）、光纤分布数据接口（FDDI ）、图像和其它连接的需要。
智能化楼宇的结构化布线系统不仅为现代化的信息通讯铺设了信息高速公路，而且也为楼宇的智能管理提供了集中的控制通路。
结构化布线系统为用户创造了舒适、快捷的软环境，节约了发展商与经营者的人力和财力开支，极大地提高了对建筑物的综合管理水平，，满足了各部门对通讯和网络的需求。
根据对结构化布线系统（Structured Cabling System-SCS）的要求,本大楼布线系统的设计主要满足通信和计算机网络二部分。
该系统将为用户提供集话音、数据、文字、图像于一体的多媒体信息网络，帮助用户实现多功能电话、语音信箱、网络代理连接Internet 等应用。
设计原则
综合布线同传统的布线相比较，有着许多优越性，是传统布线所无法比及的。
其特点主要表现为它的先进性、经济性、可扩展性、可靠性。
而且在设计、施工和维护方面也给人们带来了许多方便。
先进性:该系统采用光纤和双绞线混合布线方式，极为合理地构成一套完整的布线。
所有布线均采用世界上最新通信标准，链路均按8 芯双绞线配置。
5 类双绞线的数据最大传输率可达到155Mbps，对于特殊用户的需求可把光纤引到桌面。
干线语音部分采用电缆，数据部分采用光缆，为同时传输多路实时多媒体信息提供足够的裕量。
经济性:虽然综合布线初期投资比较高，但由于综合布线将原来相互独立、互不兼容的若干种布线集中成为一套完整的布线体系，统一设计，统一施工，统一管理。
这样可省去大
量的重复劳动和设备占用，使布线周期大大缩短。
另外，综合布线系统使用简单、方便，维护费用低，可以满足三维多媒体的传输和用户对ISDN 、ATM 的需求。
可见综合布线系统具
有很高的性能价格比。
可扩展性：该系统采用标准的传输线缆和相关连接硬件，模快化设计，所有通道都是通
1F
3F 2F
IF
用的，而且每条通道可支持终端、 以太网工作站及令牌网工作站。
所有设备的开通及更改均
不需改变布线线路，组网也可灵活多变。
可靠性：该系统采用高品质的材料和组合压接的方式构成一套高标准的信息传输通道， 所有线缆和相关连接件均通过
ISO 认证，每条通道都要采用专用仪器测试链路阻抗及衰减
率，以保证其电气性能。
应用系统全部采用点到点端接，任何一条链路故障均不影响其它链 路的运行，从而保证了整个系统的可靠运行。
设计标准
智能建筑已经形成一种新的产业，作为其基础的综合布线系统早已制定出相应的标准,
EIA/TIA568A 标准。
ISO/IEC11801标准是由国际标准化组织颁布的综合布线系统国际标准, EIA/TIA568A 标准是由美国电子工业协会和电气工业协会颁布的综合布线系统国家标准。
目前最具权威性的和代表性的标准有二个：
个是ISO/IEC1801 标准，另一个是
这两个标准在规范布线系统设计原理方面是相同的, 但在适用的范围和技术指标方面却有所
不同。
此次我们将对学院综合三教学楼进行综合子系统的设计 ,内容如下:
、信息点分布图：
-讣；息人.
□
[V
X
TV-
■ m
园
[TV
、网络拓扑图:
综合布线结构图M
五、综合布线系统设计方案
综合三教学楼属于教学区兼教室办公区，属于校园式建筑综合布线系统。
该楼长约40米，宽约30米，共6层，有工作区24个，其中9个工作区各需要4 个信息点，其他15个工作区各需要2信息点。
信息种类有数据，语音，图像，消防等系统。
综合三教学楼采用光缆（6芯室千兆0M3多模光纤），其余数据部分采用超五类双绞线。
语音采用三类大对数线缆，干线布线采用天花板吊顶式和高架桥式，网络机房以及信息点需求多的地方采用地板嵌入式。
配线架采用6类24 口配线架。
1U高度水平线槽。
主要依据: 国内标准《建筑与建筑群综合布线工程和验收规范》, 设计规范标准(GB50311-2007) ，验收规范标准(GB50321-2007) 《大楼通用综合布线系统》
YD/T926.1-2001 《智能建筑施工及验收规范》DG／TJ08-601-2009
根据查看得出一号教学楼长约80余米，楼层高约：3.5*6=21 米，5层到6 层每层6个教室,其中每层都有2个大教室。
2到5层有老师的办公室4个。
根据建筑物的特点，线缆铺设结构应为线槽布线法和内部布线法；传输介质应根据实际情况采用光缆与电缆相结合的方式铺设。
子系统设计：
工作区子系统
工作区子系统的路由方式为墙壁嵌入式，信息插座距离地面30 厘米以上。
信息插座与计算机终端设备距离应保持在5 米以内。
终端网卡的类型接口与线缆类型接口保持一致，全部采用568B 标准。
水平子系统
水平子系统的布线方式为天花板内部布线法。
数据传输全部采用超五类双绞线。
语音全部采用三类大对数线缆。
线槽选用阻燃高强度的PVC线槽。
垂直干线子系统
垂直干线子系统是提供干线电缆的路由。
主要铜缆组成并提供楼层之间及与外界通信的通道。
数据线缆采用六类双绞线，语音采用三类大对数线缆。
一号教学楼路由方式为电缆井方法，二号教学楼路由方式为电缆孔方法。
连接方式数据为点对点连接，语音为干线分支型，每个电线电缆直接连接到楼层配线间。
管理子系统
一号教学楼管理区位于三楼，二号教学楼管理区位于一楼。
对每个设备及线缆进行编号处理，标签，在线缆的两端都进行标志。
交接管理方式为双点管理。
即在整栋楼中有两个点可以进行线路跳线连接。
配线架采用6类24口配线架。
超5 类，还有，6U 机柜，交换机，语音点S110 配线架。
设备间子系统
设备间位于一号教学楼一楼东侧出口最近的工作间。
冬季温度控制在（18-22 摄氏度之间），夏季温度控制在（22-26摄氏度之间）。
主机房42U规格落地式机柜，配标准电源插座。
分配线间采用12U或定做机柜，并配有电源插座。
服务器全部采用思科的。
交换机全部采用神州数码的。
路由器全部采用华为的。
防火墙采用趋势科技的。
语音网关采用神州数码的。
建筑群子系统
建筑群子系统的路由方式为地下管道式。
主干线数据线缆类型为6 芯室外多模光纤，语音线缆类型为三类大对数线缆。
建筑物接入口的管道位置位于距离连接公用设备最近的地方。
线缆从一号教学楼的主交换机上以地下管道式的方式用光缆连接到二号教学楼西侧的交换机上。
总结：计算机网络技术与综合布线系统息息相关。
计算机和通信技术的飞速发展, 网络应用已成为人们日益增长的一种需求;而结构化布线是网络实现的基础,是现今和未来计算机网络和通信系统的有力支撑环境。
所以在设计综合布线系统的同时必须充分考虑所使用的网络技术及网络技术的新趋势,避免硬件资源的冗余和
浪费,以便充分发挥综合布线的优点。
