浅谈水轮机的空化和空蚀技术报告——浅谈水轮机的空化和空蚀水轮机在运行中存在四大问题：动能指标（流量、出力、转速）、效率、空化性能、稳定性。
在上述问题中，空化、空蚀被喻为水轮机的“癌症”。
所以在水电厂水轮机运行生产过程中空化、空蚀是一个必须注意和避免的问题，我们必须了解其物理性质，然后找到避免和处理的方法。
空化是一种液体现象，固体或气体都不会发生空化。
当液体温度一定时，降低压力到某一临界压力时，液体也会汽化或溶解于液体中的空气发育成空穴，这种现象称为空化。
沸腾也是一种汽化，但沸腾是液体在衡定压力下加热，液体温度高于某一温度时发生的汽化，与空化不同之处就在于沸腾主要是热能交换的过程，而空化可近似看作是一个冷过程。
空化包括了空穴的出生、发育和溃灭。
当液体的压力降到某一临界值时，液体中便会产生空穴，这些空穴进入压力较低区域时，就开始发育成较大的气泡，气泡被流体带到高于压力临界值的区域时就会溃灭。
在空化区，空泡的不断产生又不断溃灭过程中，将产生高频高压的微观水击，由于高频高压的水击直接作用于过流表面，形成机械破坏，长期反复作用形成疲劳破坏。
同时空泡在溃灭时产生高温（可达到300—500摄氏度），与周围介质形成温差，产生温差电势，造成电化学腐蚀，而高温作用下产生氧，并增加其他有害气体的活性，产生腐蚀。
由于以上几种因素的联合作用，加快了过流表面的腐蚀破坏，这就是空蚀。
空蚀是空化的直接结果，空蚀只发生在固体表面。
由以上分析我们知道空化、空蚀的根本原因是水轮机自身产生的低压造成的。
而液体在混流式机组过流管道中低压的形成主要有：1)、翼型绕流：当水流绕流水轮机翼型叶片时，叶片背面的压力往往为负压，当叶片背面压力降低到环境汽化压力以下时，将会出现空化区空蚀水轮机叶片，对水轮机叶片造成破坏，即翼型空蚀。
2）、狭小空隙：当水流流过混流式机组导叶上下断面、立面密封、迷宫环等狭小通道或间隙时，将会导致局部流速升高，压力降低，当压力降低到环境汽化压力以下时，同样会产生空化区，空蚀导叶、叶片等，即间隙空蚀。

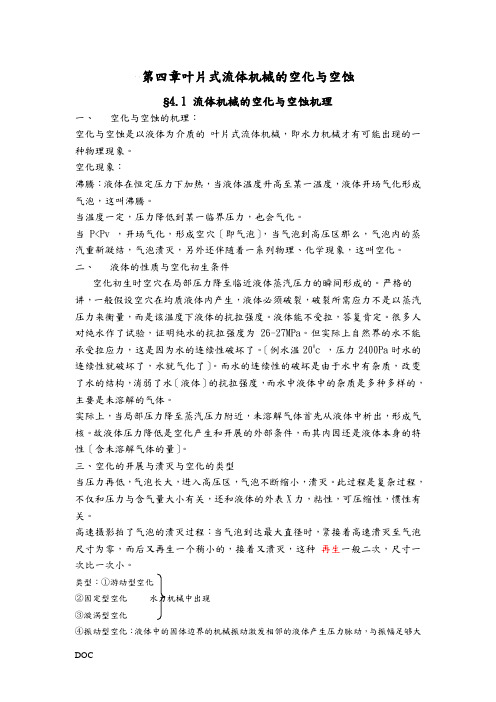

第四章叶片式流体机械的空化与空蚀§4.1 流体机械的空化与空蚀机理一、空化与空蚀的机理：空化与空蚀是以液体为介质的叶片式流体机械，即水力机械才有可能出现的一种物理现象。
空化现象：沸腾：液体在恒定压力下加热，当液体温度升高至某一温度，液体开场气化形成气泡，这叫沸腾。
当温度一定，压力降低到某一临界压力，也会气化。
当P<Pv ，开场气化，形成空穴〔即气泡〕，当气泡到高压区那么，气泡内的蒸汽重新凝结，气泡溃灭，另外还伴随着一系列物理、化学现象，这叫空化。
二、液体的性质与空化初生条件空化初生时空穴在局部压力降至临近液体蒸汽压力的瞬间形成的。
严格的讲，一般假设空穴在均质液体内产生，液体必须破裂，破裂所需应力不是以蒸汽压力来衡量，而是该温度下液体的抗拉强度。
液体能不受拉，答复肯定。
很多人对纯水作了试验，证明纯水的抗拉强度为26-27MPa。
但实际上自然界的水不能承受拉应力，这是因为水的连续性破坏了。
〔例水温200c ，压力2400Pa时水的连续性就破坏了，水就气化了〕。
而水的连续性的破坏是由于水中有杂质，改变了水的结构，消弱了水〔液体〕的抗拉强度，而水中液体中的杂质是多种多样的，主要是未溶解的气体。
实际上，当局部压力降至蒸汽压力附近，未溶解气体首先从液体中析出，形成气核。
故液体压力降低是空化产生和开展的外部条件，而其内因还是液体本身的特性〔含未溶解气体的量〕。
三、空化的开展与溃灭与空化的类型当压力再低，气泡长大，进入高压区，气泡不断缩小，溃灭。
此过程是复杂过程，不仅和压力与含气量大小有关，还和液体的外表X力，粘性，可压缩性，惯性有关。
高速摄影拍了气泡的溃灭过程：当气泡到达最大直径时，紧接着高速溃灭至气泡尺寸为零，而后又再生一个稍小的，接着又溃灭，这种再生一般二次，尺寸一次比一次小。
类型：①游动型空化②固定型空化水力机械中出现③漩涡型空化④振动型空化：液体中的固体边界的机械振动激发相邻的液体产生压力脉动，与振幅足够大时，使液体产生空化。
水轮机的空化与空蚀空化与空蚀现象在水轮机中非常常见，会造成水轮机的叶片磨蚀损坏，导致水轮机的性能与经济效益下降，改善空化与空蚀现象需要制造工艺水平的提升与设计的改善，超空化水轮机的空化、空蚀大大降低，但是它的实用化仍旧有很长的路要走。
标签：空化；空蚀；原理；种类；危害；降低空蚀的措施；超空化水轮机中存在的空化、空蚀现象会对水轮机的性能产生不利的影响，因此在设计运行时要尽可能地避免，并将空化、空蚀对水轮机的性能的不利影响降到最低。
空化现象指的是水轮机流道中局部压力降至临界压力时，水中气核慢慢成长为气泡，气泡将液体中的蒸气和溶液中析出的气体包裹起来。
当进入压力较低的区域时，气泡则会逐渐长大，当气泡随水流运动到压力较高的区域时，在高压的作用下会迅速凝缩溃灭。
因此，空化是指气泡从集聚、流动、分裂到溃灭的这一过程。
空化现象不仅发生在液体内部，也会出现在固体边界上。
空蚀指的是由于空泡的溃灭所引发的过流表面金属材料的损坏。
空泡在溃灭的过程中伴随着机械、电化、热力、化学等过程的作用。
空化、空蚀会导致水轮机的性能下降，水轮机的过流部件表面会遭到损坏，甚至会使金属材料的局部发生脱落。
发生空蚀的主要原因是空泡溃灭所产生的机械作用，包括冲击波模式和射流模式两种。
通过对空蚀现象的观察，我们会发现空蚀在边界上分布并不均匀，而是集中在某些位置。
当第一个蚀坑形成后，在一定的条件下，它的发展速度要比其它的地方快，蚀坑越来越大、越来越深，最后将导致材料破碎而被水冲走。
除此之外，也可以用热力学和电化作用来解释空蚀现象。
空蚀产生的原因十分复杂，它在多重作用下发生，并且与化学腐蚀、泥沙磨损等相互促进，使得材料被进一步破坏。
水轮机按空化与空蚀发生的部位不同可以分为翼型空蚀、间隙空蚀、局部空蚀和空腔空蚀。
翼型空蚀是反击式水轮机的主要空蚀类型，在叶片的不同部位都有可能会出现空蚀区，转轮型号及运行工况都会影响到空蚀区的发展。
间隙空蚀指的是当水流通过狭小通道或间隙时局部流速会升高，导致压力下降而产生空蚀，间隙空蚀在转浆式水轮机中最为突出，发生区域多在转轮叶片外缘与转轮室之间以及叶片根部与转轮体之间的间隙附近。
4 水力机械的空化与空蚀§4-1 汽蚀现象在某个温度下，压力低到某一值时，液体发生汽化，此压力称为该温度下的汽化压力，一般用p v 。
叶栅空化数 21121w p p k v ρ-= 1w ——相对流速在某个温度下，压力低到某一值时，液体发生汽化，此压力称为该温度下的汽化压力，一般用p v 表示。
液体流动过程中，如果某一部位的压力低于某一临界压力（一般情况，该临界压力与水的汽化压力接近）时，溶解于水的气体逸出，形成空泡（空穴），当空泡随水流运动到压力较高的地方时，空泡迅速凝结而溃灭。
某温度T 下→临界压力（Pv 一般）→空泡→向高压区移动→溃灭凝结→破坏（疲劳破坏，剥蚀、电化学）→噪音，性能下降。
§4-2 汽蚀性能参数 空化数221∞∞-=w p p K v ρ 一、汽蚀余量NPSH在泵进口（尾水管出口）所具有的高出汽化压力的富裕（余）能头，其大小以换算到基准面的水柱高表示二、必须汽蚀余量r h ∆叶轮内压力最低点的压力等于汽化压力时，机器的汽蚀余量C 0——叶片进口前（水轮机出口）液流的绝对速度W 0——相对速度 21,λλ——流速分布不均系数。
