水轮机课件——水轮机的空化与空蚀
空腔涡带：发生在尾水管中
➢水轮机的泥沙磨蚀
当水流中泥沙含量较大时,会对水轮机产生磨 损.同时,大量泥沙携带大量的“空化核”,使空化 容易发生.空化侵蚀与泥沙磨损同时发生时,两者 的破坏作用,称为磨蚀,对水轮机过流部件的破坏 作用很强.是单独空化和单独磨损的许多倍.
泥沙磨损的特征:鱼鳞坑或沟槽,带金属光泽
2）空化经历初生—发育—溃灭过程，空泡溃灭时产生微射流与冲击波，对 过流表面形成破坏。空化的破坏机制有：机械破坏作用、电化学侵蚀、 化学侵蚀与各因素的联合作用。
3）水轮机的空化类型有翼型空化、间隙空化、局部空化与空腔空化。各有 不同的发生部位。
4）水流中泥沙含量大时，水流容易空化，同时发生泥沙磨损，二者联合作 用时对水轮机的破坏作用大幅度增强。
典型磨损（带金属光泽）
空化与磨损联合作用:金属变色,叶片如锯齿
严重磨蚀叶片,千窗百孔,面目全非
➢水轮机磨蚀蚀的防护
采用金属、非金属抗磨材料进行过流部件的 表面防护，可以减轻水轮机的空化破坏与泥 沙磨损。常用的材料有环氧金刚砂涂层、碳 化钨喷涂、聚氨脂涂层、不锈钢堆焊层。
用环氧金刚砂作表面保护
➢空蚀的破坏机制
一、空泡的溃灭与冲击压的形成 1高速射流与微水击
空泡在百分之一至千分之一秒时间内溃灭，形成高速 射流与微水击，射流速度100m/s以上，冲击压数千 ata.
２空泡回弹产生冲击波 初生发育最大溃灭反弹溃灭数次反复
➢空蚀的破坏机制
机械破坏作用：强大的冲击压直接作用于过流表面，形成
机械破坏，并长期反复作用形成疲劳破坏．
➢空化核学说
液体中含有以不同形式存在的微小气泡,这些微小气泡在低压 环境中会发育为较大的空泡或空穴,导致空化的发生,称之为空化 核.
➢水轮机的泥沙磨蚀
当水流中泥沙含量较大时,会对水轮机产生磨 损.同时,大量泥沙携带大量的“空化核”,使空化 容易发生.空化侵蚀与泥沙磨损同时发生时,两者 的破坏作用,称为磨蚀,对水轮机过流部件的破坏 作用很强.是单独空化和单独磨损的许多倍.
泥沙磨损的特征:鱼鳞坑或沟槽,带金属光泽
2）空化经历初生—发育—溃灭过程，空泡溃灭时产生微射流与冲击波，对 过流表面形成破坏。空化的破坏机制有：机械破坏作用、电化学侵蚀、 化学侵蚀与各因素的联合作用。
3）水轮机的空化类型有翼型空化、间隙空化、局部空化与空腔空化。各有 不同的发生部位。
4）水流中泥沙含量大时，水流容易空化，同时发生泥沙磨损，二者联合作 用时对水轮机的破坏作用大幅度增强。
典型磨损（带金属光泽）
空化与磨损联合作用:金属变色,叶片如锯齿
严重磨蚀叶片,千窗百孔,面目全非
➢水轮机磨蚀蚀的防护
采用金属、非金属抗磨材料进行过流部件的 表面防护，可以减轻水轮机的空化破坏与泥 沙磨损。常用的材料有环氧金刚砂涂层、碳 化钨喷涂、聚氨脂涂层、不锈钢堆焊层。
用环氧金刚砂作表面保护
➢空蚀的破坏机制
一、空泡的溃灭与冲击压的形成 1高速射流与微水击
空泡在百分之一至千分之一秒时间内溃灭，形成高速 射流与微水击，射流速度100m/s以上，冲击压数千 ata.
２空泡回弹产生冲击波 初生发育最大溃灭反弹溃灭数次反复
➢空蚀的破坏机制
机械破坏作用：强大的冲击压直接作用于过流表面，形成
机械破坏，并长期反复作用形成疲劳破坏．
➢空化核学说
液体中含有以不同形式存在的微小气泡,这些微小气泡在低压 环境中会发育为较大的空泡或空穴,导致空化的发生,称之为空化 核.
浅谈水轮机的空化和空蚀
浅谈水轮机的空化和空蚀技术报告——浅谈水轮机的空化和空蚀水轮机在运行中存在四大问题：动能指标（流量、出力、转速）、效率、空化性能、稳定性。
在上述问题中，空化、空蚀被喻为水轮机的“癌症”。
所以在水电厂水轮机运行生产过程中空化、空蚀是一个必须注意和避免的问题，我们必须了解其物理性质，然后找到避免和处理的方法。
空化是一种液体现象，固体或气体都不会发生空化。
当液体温度一定时，降低压力到某一临界压力时，液体也会汽化或溶解于液体中的空气发育成空穴，这种现象称为空化。
沸腾也是一种汽化，但沸腾是液体在衡定压力下加热，液体温度高于某一温度时发生的汽化，与空化不同之处就在于沸腾主要是热能交换的过程，而空化可近似看作是一个冷过程。
空化包括了空穴的出生、发育和溃灭。
当液体的压力降到某一临界值时，液体中便会产生空穴，这些空穴进入压力较低区域时，就开始发育成较大的气泡，气泡被流体带到高于压力临界值的区域时就会溃灭。
在空化区，空泡的不断产生又不断溃灭过程中，将产生高频高压的微观水击，由于高频高压的水击直接作用于过流表面，形成机械破坏，长期反复作用形成疲劳破坏。
同时空泡在溃灭时产生高温（可达到300—500摄氏度），与周围介质形成温差，产生温差电势，造成电化学腐蚀，而高温作用下产生氧，并增加其他有害气体的活性，产生腐蚀。
由于以上几种因素的联合作用，加快了过流表面的腐蚀破坏，这就是空蚀。
空蚀是空化的直接结果，空蚀只发生在固体表面。
由以上分析我们知道空化、空蚀的根本原因是水轮机自身产生的低压造成的。
而液体在混流式机组过流管道中低压的形成主要有：1)、翼型绕流：当水流绕流水轮机翼型叶片时，叶片背面的压力往往为负压，当叶片背面压力降低到环境汽化压力以下时，将会出现空化区空蚀水轮机叶片，对水轮机叶片造成破坏，即翼型空蚀。
2）、狭小空隙：当水流流过混流式机组导叶上下断面、立面密封、迷宫环等狭小通道或间隙时，将会导致局部流速升高，压力降低，当压力降低到环境汽化压力以下时，同样会产生空化区，空蚀导叶、叶片等，即间隙空蚀。
水轮机空蚀
❖ 机械破坏作用 ❖ 电化学作用（电解作用） ❖ 化学作用（O3） ❖ 联合作用（空蚀破坏和泥沙磨
损联合作用）
学术方面存在的争议
❖ 空蚀占主导地位 ❖ 磨损占主导地位 ❖ 联合作用
空蚀破坏的后果
❖ 产生振动和噪音 ❖ 影响水轮机的效率和出力 ❖ 影响水轮机的寿命
水轮机空蚀的防护
❖ 在水轮机的设计制造方面（好的翼形、材料、 加工精度等）
❖ 在工程措施方面（降低安装高程、拦沙排沙 等）
❖ 在运行管理方面（合适的运行区域、补气、 及时检修、表面涂层保护等）
❖ 与水的温度和压力有关
水在各种温度下的空化压力
温度t(oC) 0 5 10 20 30 40 50 60 70 80 90 100
空化压力PB/γ 0.06 0.09 0.12 0.24 0.43 0.75 1.26 2.03 3.17 4.83 7.15 10.33 （mH2O）
注：γ为水的容重 ,其值为9.81N/m3。

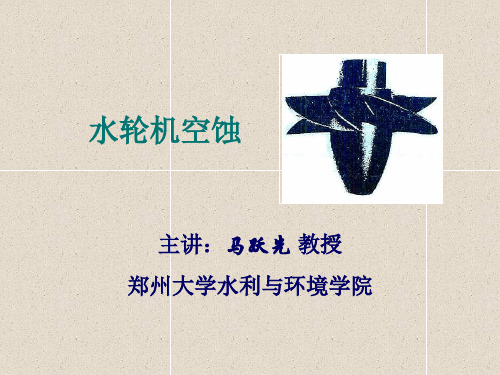

水轮机空蚀
主讲：马跃先 教授 郑州大学水利与环境学院
❖ 空蚀现象的发现过程 ❖ 水流的空化机理 ❖ 水轮机的空蚀 ❖ 水轮机的空蚀类型 ❖ 空蚀破坏的作用形式 ❖ 学术方面存在的争议 ❖ 空蚀破坏的后果 ❖ 水轮机空蚀的防护
空蚀现象的发现过程
水流的空化机理
❖ 在水中存在空气、蒸汽、微颗粒等异相介 质，也就是所谓的空化核
水轮机的空蚀
❖ 低压区----形成空泡-----扩展膨胀 ❖ 高压区----空泡溃破-----对过流表面作用（高频、高压、高温）
❖ 水轮机空蚀的定义：在水轮机流道内，水流在低压区空化形成空泡及空 泡在高压区溃破而对过流表面所产生的一系列作用。
水轮机的空蚀类型
翼形空蚀
损联合作用）
学术方面存在的争议
❖ 空蚀占主导地位 ❖ 磨损占主导地位 ❖ 联合作用
空蚀破坏的后果
❖ 产生振动和噪音 ❖ 影响水轮机的效率和出力 ❖ 影响水轮机的寿命
水轮机空蚀的防护
❖ 在水轮机的设计制造方面（好的翼形、材料、 加工精度等）
❖ 在工程措施方面（降低安装高程、拦沙排沙 等）
❖ 在运行管理方面（合适的运行区域、补气、 及时检修、表面涂层保护等）
❖ 与水的温度和压力有关
水在各种温度下的空化压力
温度t(oC) 0 5 10 20 30 40 50 60 70 80 90 100
空化压力PB/γ 0.06 0.09 0.12 0.24 0.43 0.75 1.26 2.03 3.17 4.83 7.15 10.33 （mH2O）
注：γ为水的容重 ,其值为9.81N/m3。
水轮机空蚀
主讲：马跃先 教授 郑州大学水利与环境学院
❖ 空蚀现象的发现过程 ❖ 水流的空化机理 ❖ 水轮机的空蚀 ❖ 水轮机的空蚀类型 ❖ 空蚀破坏的作用形式 ❖ 学术方面存在的争议 ❖ 空蚀破坏的后果 ❖ 水轮机空蚀的防护
空蚀现象的发现过程
水流的空化机理
❖ 在水中存在空气、蒸汽、微颗粒等异相介 质，也就是所谓的空化核
水轮机的空蚀
❖ 低压区----形成空泡-----扩展膨胀 ❖ 高压区----空泡溃破-----对过流表面作用（高频、高压、高温）
❖ 水轮机空蚀的定义：在水轮机流道内，水流在低压区空化形成空泡及空 泡在高压区溃破而对过流表面所产生的一系列作用。
水轮机的空蚀类型
翼形空蚀
水轮机的空化和空蚀
水轮机的空化与空蚀
空化发生在流道中水流局部压力下降到临界压力（一般接近汽化压
力）时，水中气核发展成为气泡，从而使液相流体的连续性遭到破坏， 变为含气的二相流（若同时含气和含砂，则为多相流）。气泡中主要充 满着液体的蒸汽以及从溶液中析出的气体。当这些气泡进入压力较低的 区域时，就发育成长为较大的气泡，当气泡随水流运动到压力较高区域， 气泡将迅速凝缩并溃灭。因此，空化包括了气泡的积聚、流动、分裂到 溃灭的整个过程。空化过程可以发生在液体内部，也可以发生在固体边 界上。 空蚀是指由于空泡的溃灭，引起过流表面的材料损坏。在空泡溃灭 过程中伴随着机械、电化、热力、化学等过程的作用。空蚀是空化的直 接后果，空蚀只发生在固体边界上。
空化、空蚀导致的不良后果
（1）损坏水轮机过流部件表面。在水轮机运行过程中，随着时间 的推移，在转轮和某些过流部件的局部表面上，开始时表面金属失去 光泽而变成灰暗色，接着形成即麻点状，进一步发展形成海绵状（即 蜂窝状），此时金属表面已受到严重破坏，再进一步发展就会产生金 属局部脱落，甚至穿孔。 （2）当空化、空蚀发展到破坏正常水流流动的程度时，能量损失 会急剧增加，效率和出力大幅度下降。 （3）水轮机在空化、空蚀状态下运行，特别是混流式水轮机，其 过流部件易发生低频率大振幅的压力脉动，甚至导致整个机组和水电 厂厂房危险的振动及噪声。
最后整理后得
Hs pa pv H
式中
pa——水轮机安装处的大气压力； pv ——该处相应于平均水温下的汽化压力； ——相应工况点的水轮机空化系数，由综合特性曲线查得；
H ——对应的水轮机工作水头。
水轮机安装高程的确定 在进行实际计算时，考虑到：
pa 10.33mH 2O ； ⑴海平面的平均大气压力 r
空化发生在流道中水流局部压力下降到临界压力（一般接近汽化压
力）时，水中气核发展成为气泡，从而使液相流体的连续性遭到破坏， 变为含气的二相流（若同时含气和含砂，则为多相流）。气泡中主要充 满着液体的蒸汽以及从溶液中析出的气体。当这些气泡进入压力较低的 区域时，就发育成长为较大的气泡，当气泡随水流运动到压力较高区域， 气泡将迅速凝缩并溃灭。因此，空化包括了气泡的积聚、流动、分裂到 溃灭的整个过程。空化过程可以发生在液体内部，也可以发生在固体边 界上。 空蚀是指由于空泡的溃灭，引起过流表面的材料损坏。在空泡溃灭 过程中伴随着机械、电化、热力、化学等过程的作用。空蚀是空化的直 接后果，空蚀只发生在固体边界上。
空化、空蚀导致的不良后果
（1）损坏水轮机过流部件表面。在水轮机运行过程中，随着时间 的推移，在转轮和某些过流部件的局部表面上，开始时表面金属失去 光泽而变成灰暗色，接着形成即麻点状，进一步发展形成海绵状（即 蜂窝状），此时金属表面已受到严重破坏，再进一步发展就会产生金 属局部脱落，甚至穿孔。 （2）当空化、空蚀发展到破坏正常水流流动的程度时，能量损失 会急剧增加，效率和出力大幅度下降。 （3）水轮机在空化、空蚀状态下运行，特别是混流式水轮机，其 过流部件易发生低频率大振幅的压力脉动，甚至导致整个机组和水电 厂厂房危险的振动及噪声。
最后整理后得
Hs pa pv H
式中
pa——水轮机安装处的大气压力； pv ——该处相应于平均水温下的汽化压力； ——相应工况点的水轮机空化系数，由综合特性曲线查得；
H ——对应的水轮机工作水头。
水轮机安装高程的确定 在进行实际计算时，考虑到：
pa 10.33mH 2O ； ⑴海平面的平均大气压力 r
第三章 水轮机的空化与空蚀(10)讲解
2g
2
p2 r
w22 2g
u22 2g
hk2
----（1）
Z2
p2 r
v22 2g
Za
pa r
va2 2g
h2a
--、2点很靠近，即
uK u2 , hK2 0 , 且令 Z2 Za Hs
由于
h2a
分析和推导空化系数是以翼型空化为基础， 计算出转轮叶片上最低点的压力值，若不发生 空化，则必须使最低点的压力值大于或等于该 水温下的汽化压力。
如图所示，设k点为转轮叶片背面靠近出水边的 压力最低点，求k点的压力值。
对k-2点，2-a点分别列能量平衡方程式
Zk
pk r
wk2 2g
u
z k
h 但是，用 表示水轮机空化性能还不太 v
合理，因速度与水头成正比，同一水轮机当工
h 作水头不相同时， 也不相同，这不便于用 v 同一标准进行空化性能的比较，为此，采用单
位水头下的动态真空值表示，即，动态真空相
对值
hv H
wk2 w22 2gH
w
v22 2gH
hv H
wk2 w22 2gH
即
pk r
pv r
pa r
pv r
Hs
H
则压力余量的相对值为：
pk
pv
pa r
pv r
Hs
rH
H
令
pa r
pv r H
Hs
p
称电站的空化系数
3_水轮机的空蚀空化(11水动)
22
（2）空蚀破坏类型
空蚀类型
翼型空蚀 间隙空蚀 局部空蚀
特
点
多数情况下位于叶片背面下部片出水边 位置 发生于叶片外缘于转轮室之间叶片根部 与转论体之间的间隙附近
由于局部流态变化而造成，如固定螺丝、 台阶、凹陷，混流式上冠减压孔
空腔空化
反击式水轮机在非设计工况形成的涡带
23
（3）空腔空化的机理
反击式水轮机所特有的一种旋涡空化。对于反击式水轮机， 在非设计工况运行时，转轮出口水流存在一定的圆周速度分量， 在其作用下，在转轮后产生涡带，涡带中心形成很大的 负压，这种涡带一般以低于水轮机转 速的速度在尾水管中旋转，造成尾水 管中流场发生周期性的变化，并引起 机组的振动和噪音。
第三章 水轮机空化与空蚀
第一节 空化与空蚀的机理
一、水轮机空蚀与磨损情况简介
在我国已投产的电站中，相当一部分电站 由于空蚀磨损破坏，导致机组效率下降、出力 减小、振动加剧，不仅威胁水电站的安全运行， 而且严重威胁电网的安全运行。
2
三门峡水电厂机组在泥沙 磨损和空蚀的联合作用下， 水轮机过流部件严重破坏， 水轮机运行15000小时必 须扩修，其中4# 机运行2 年过流部件严重损坏，效 率下降 8.7%。
3
黄河上游的刘家峡水 电站由于空蚀磨损破坏， 不仅转轮上出现大面积破 坏深坑，活动导叶关闭不 严无法停机，有时被迫安 排两台机组进行扩大型大 修。
4
宝珠寺水电站由于机组运行 工况较差，转轮上冠靠叶片 背面根部发生较严重的空蚀 破坏，尾水管锥管里衬上在 4个补气管根部 (顺水流旋 转方向斜向下约45o处)气蚀 严重，面积达600mm×700 mm，最严重的已气蚀穿孔。
20
C、冲击波理论
（2）空蚀破坏类型
空蚀类型
翼型空蚀 间隙空蚀 局部空蚀
特
点
多数情况下位于叶片背面下部片出水边 位置 发生于叶片外缘于转轮室之间叶片根部 与转论体之间的间隙附近
由于局部流态变化而造成，如固定螺丝、 台阶、凹陷，混流式上冠减压孔
空腔空化
反击式水轮机在非设计工况形成的涡带
23
（3）空腔空化的机理
反击式水轮机所特有的一种旋涡空化。对于反击式水轮机， 在非设计工况运行时，转轮出口水流存在一定的圆周速度分量， 在其作用下，在转轮后产生涡带，涡带中心形成很大的 负压，这种涡带一般以低于水轮机转 速的速度在尾水管中旋转，造成尾水 管中流场发生周期性的变化，并引起 机组的振动和噪音。
第三章 水轮机空化与空蚀
第一节 空化与空蚀的机理
一、水轮机空蚀与磨损情况简介
在我国已投产的电站中，相当一部分电站 由于空蚀磨损破坏，导致机组效率下降、出力 减小、振动加剧，不仅威胁水电站的安全运行， 而且严重威胁电网的安全运行。
2
三门峡水电厂机组在泥沙 磨损和空蚀的联合作用下， 水轮机过流部件严重破坏， 水轮机运行15000小时必 须扩修，其中4# 机运行2 年过流部件严重损坏，效 率下降 8.7%。
3
黄河上游的刘家峡水 电站由于空蚀磨损破坏， 不仅转轮上出现大面积破 坏深坑，活动导叶关闭不 严无法停机，有时被迫安 排两台机组进行扩大型大 修。
4
宝珠寺水电站由于机组运行 工况较差，转轮上冠靠叶片 背面根部发生较严重的空蚀 破坏，尾水管锥管里衬上在 4个补气管根部 (顺水流旋 转方向斜向下约45o处)气蚀 严重，面积达600mm×700 mm，最严重的已气蚀穿孔。
20
C、冲击波理论
水力机械空化空蚀问题的研究进展
水力机械空化空蚀问题的研究进展摘要：根据水力学能量方程可知，水轮机的空蚀是由于流经水轮机的水流，因某些因素的影响，导致水流在某些部位的流速突然增快，而引起该部位的压力出现局部降低的现象。
当水流流速增长较快，快到足以使该处的压力降低到该水温下的汽化压力时，在此低压区域的水便开始发生汽化，空蚀也就随之而产生。
关键词：水轮机空蚀；危害；原因；措施前言：水轮机空蚀的危害在水轮机运行过程中，对其运行极为不利的影响因素是空化和空蚀的存在，其影响主要表现在以下几方面：（1）会对水轮机的导叶、转轮室、转轮、上下止漏环及尾水管等过流部件产生破坏力。
（2）由于水流的能量转换规律和正常运行规律受到空化和空蚀的破坏作用，使得水流的漏损和水力损失显著增加，最终导致水轮机的出力和效率降低。
（3）使机组检修的复杂性和难度增大了，检修周期随之缩短。
由于空化和空蚀的存在，不仅会对金属部件产生疲劳破坏，还会引发水力振动、压力脉动和空蚀噪音等。
导致机组在检修时，不可避免的要耗用大量的钢材和辅材，还使得检修的工期也相应延长了，极大的影响了机组运行的效率和经济性。
（4）当空化和空蚀较严重时，可使得机组的噪音、负荷波动及振动的程度均加剧，甚至会导致机组无法稳定、安全地运行。
可见，空蚀对机组带来的破坏力是多方面的，同时它又是水轮机运行过程中不可避免的一种现象。
对于任何选取优良抗空蚀材料而制成，且设计优良的水轮机，在实际运行中，由于运行环境的改变仍不可避免地会发生空蚀现象。
空蚀问题讫今为止仍然是一个世界性的难题，这就提醒我们在机组运行的过程中，对这个问题要引起足够的重视。
并应设法采取积极有效的措施去削弱或消除空蚀的影响，以提高水轮机过流部件抗空蚀破坏的能力，这不仅可延长检修的周期，还有助于机组使用寿命的延长。
对提高机组的安全、稳定运行具有极重要的现实意义。
1 水轮机空蚀的成因1.1 空化现象当通过水轮机的水流在某些区域的流速突然增快，必然会导致相应区域的水流压力出现局部的降低。
水轮机的空化与空蚀
水轮机的空化与空蚀作者：李欣来源：《科技创新与应用》2016年第14期摘要：空化与空蚀现象在水轮机中非常常见，会造成水轮机的叶片磨蚀损坏，导致水轮机的性能与经济效益下降，改善空化与空蚀现象需要制造工艺水平的提升与设计的改善，超空化水轮机的空化、空蚀大大降低，但是它的实用化仍旧有很长的路要走。
关键词：空化；空蚀；原理；种类；危害；降低空蚀的措施；超空化水轮机中存在的空化、空蚀现象会对水轮机的性能产生不利的影响，因此在设计运行时要尽可能地避免，并将空化、空蚀对水轮机的性能的不利影响降到最低。
空化现象指的是水轮机流道中局部压力降至临界压力时，水中气核慢慢成长为气泡，气泡将液体中的蒸气和溶液中析出的气体包裹起来。
当进入压力较低的区域时，气泡则会逐渐长大，当气泡随水流运动到压力较高的区域时，在高压的作用下会迅速凝缩溃灭。
因此，空化是指气泡从集聚、流动、分裂到溃灭的这一过程。
空化现象不仅发生在液体内部，也会出现在固体边界上。
空蚀指的是由于空泡的溃灭所引发的过流表面金属材料的损坏。
空泡在溃灭的过程中伴随着机械、电化、热力、化学等过程的作用。
空化、空蚀会导致水轮机的性能下降，水轮机的过流部件表面会遭到损坏，甚至会使金属材料的局部发生脱落。
发生空蚀的主要原因是空泡溃灭所产生的机械作用，包括冲击波模式和射流模式两种。
通过对空蚀现象的观察，我们会发现空蚀在边界上分布并不均匀，而是集中在某些位置。
当第一个蚀坑形成后，在一定的条件下，它的发展速度要比其它的地方快，蚀坑越来越大、越来越深，最后将导致材料破碎而被水冲走。
除此之外，也可以用热力学和电化作用来解释空蚀现象。
空蚀产生的原因十分复杂，它在多重作用下发生，并且与化学腐蚀、泥沙磨损等相互促进，使得材料被进一步破坏。
水轮机按空化与空蚀发生的部位不同可以分为翼型空蚀、间隙空蚀、局部空蚀和空腔空蚀。
翼型空蚀是反击式水轮机的主要空蚀类型，在叶片的不同部位都有可能会出现空蚀区，转轮型号及运行工况都会影响到空蚀区的发展。
水轮机空蚀与磨损作业指导书
水轮机空蚀与磨损作业指导书一、概述水轮机是一种将水能转化为机械能的装置，常用于发电厂和水利工程。
然而，由于长期运行和使用不当等原因，水轮机可能会出现空蚀和磨损问题。
本作业指导书旨在帮助操作人员了解水轮机空蚀和磨损的原因以及如何进行预防和修复。
二、空蚀问题1. 空蚀现象空蚀指在水轮机叶片表面形成气泡或水蒸汽，并带有高速冲击力的问题。
空蚀的存在会导致叶片表面损坏，降低水轮机的效率。
2. 空蚀原因（1）水质问题：水中含有气体或溶解的气体浓度过高时，易产生空蚀。
（2）进口水速度过高：当进口水速度过高时，会产生负压，导致空蚀。
（3）叶片表面粗糙度：叶片表面粗糙度过大，容易形成气泡，造成空蚀。
3. 空蚀预防措施（1）改善水质：定期对进水管道进行清洗和维护，确保水质符合要求。
（2）控制进口水速度：根据水轮机的设计要求，合理控制进口水速度，避免产生负压。
（3）提高叶片表面光洁度：定期对叶片进行清洗和磨光，降低表面粗糙度。
三、磨损问题1. 磨损现象磨损是指水轮机叶片表面与水流或颗粒物接触时，由于摩擦而导致叶片表面的磨损。
长期磨损会导致叶片减薄、变形和失效。
2. 磨损原因（1）颗粒物侵蚀：水中悬浮的颗粒物会对叶片表面产生冲击和磨损。
（2）水流速度过高：水流速度过高会增加叶片表面与水流之间的摩擦力，导致磨损。
（3）叶片材料不合适：选择合适的叶片材料可以降低磨损程度。
3. 磨损预防措施（1）过滤水质：安装合适的过滤器，过滤掉水中的颗粒物，减少对叶片的冲击。
（2）控制水流速度：根据水轮机的设计要求，合理控制水流速度，避免过高速度引起的磨损。
（3）选择合适的叶片材料：根据水轮机的使用环境和水质情况，选择适合的叶片材料，提高其耐磨性能。
四、维护和修复1. 定期检查：定期对水轮机进行检查，发现空蚀和磨损问题及时处理。
2. 清洗叶片：定期清洗叶片表面，去除附着的沉积物和颗粒，减少磨损和空蚀的发生。
3. 磨光叶片：定期对叶片进行磨光处理，提高叶片表面的光洁度，减少磨损和空蚀的发生。
水轮机的空化与空蚀
水轮机的空化与空蚀空化与空蚀现象在水轮机中非常常见，会造成水轮机的叶片磨蚀损坏，导致水轮机的性能与经济效益下降，改善空化与空蚀现象需要制造工艺水平的提升与设计的改善，超空化水轮机的空化、空蚀大大降低，但是它的实用化仍旧有很长的路要走。
标签：空化；空蚀；原理；种类；危害；降低空蚀的措施；超空化水轮机中存在的空化、空蚀现象会对水轮机的性能产生不利的影响，因此在设计运行时要尽可能地避免，并将空化、空蚀对水轮机的性能的不利影响降到最低。
空化现象指的是水轮机流道中局部压力降至临界压力时，水中气核慢慢成长为气泡，气泡将液体中的蒸气和溶液中析出的气体包裹起来。
当进入压力较低的区域时，气泡则会逐渐长大，当气泡随水流运动到压力较高的区域时，在高压的作用下会迅速凝缩溃灭。
因此，空化是指气泡从集聚、流动、分裂到溃灭的这一过程。
空化现象不仅发生在液体内部，也会出现在固体边界上。
空蚀指的是由于空泡的溃灭所引发的过流表面金属材料的损坏。
空泡在溃灭的过程中伴随着机械、电化、热力、化学等过程的作用。
空化、空蚀会导致水轮机的性能下降，水轮机的过流部件表面会遭到损坏，甚至会使金属材料的局部发生脱落。
发生空蚀的主要原因是空泡溃灭所产生的机械作用，包括冲击波模式和射流模式两种。
通过对空蚀现象的观察，我们会发现空蚀在边界上分布并不均匀，而是集中在某些位置。
当第一个蚀坑形成后，在一定的条件下，它的发展速度要比其它的地方快，蚀坑越来越大、越来越深，最后将导致材料破碎而被水冲走。
除此之外，也可以用热力学和电化作用来解释空蚀现象。
空蚀产生的原因十分复杂，它在多重作用下发生，并且与化学腐蚀、泥沙磨损等相互促进，使得材料被进一步破坏。
水轮机按空化与空蚀发生的部位不同可以分为翼型空蚀、间隙空蚀、局部空蚀和空腔空蚀。
翼型空蚀是反击式水轮机的主要空蚀类型，在叶片的不同部位都有可能会出现空蚀区，转轮型号及运行工况都会影响到空蚀区的发展。
间隙空蚀指的是当水流通过狭小通道或间隙时局部流速会升高，导致压力下降而产生空蚀，间隙空蚀在转浆式水轮机中最为突出，发生区域多在转轮叶片外缘与转轮室之间以及叶片根部与转轮体之间的间隙附近。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
❖ 与水的温度和压力有关
水在各种温度下的空化压力
温度t(oC) 0 5 10 20 30 40 50 60 70 80 90 100
空化压力PB/γ 0.06 0.09 0.12 0.24 0.43 0.75 1.26 2.03 3.17 4.83 7.15 10.33 （mH2O）
注：γ为水的容重 ,其值为9.81N/m3。
❖ 机械破坏作用 ❖ 电化学作用（电解作用） ❖ 化学作用（O3） ❖ 联合作用（空蚀破坏和泥沙磨
损联合作用）
学术方面存在的争议
❖ 空蚀占主导地位 ❖ 磨损占主导地位 ❖ 联合作用
空蚀破坏的后果
❖ 产生振动和噪音 ❖ 影响水轮机的效率和出力 ❖ 影响水轮机的寿命
水轮机空蚀的防护
❖ 在水轮机的设计制造方面（好的翼形、材料、 加工精度等）
❖ 在工程措施方面（降低安装高程、拦沙排沙 等）
❖ 在运行管理方面（合适的运行区域、补气、 及时检修、表面涂层保护等）
水轮机空蚀
主讲：马跃先 教授 郑州大学水利与环境学院
❖ 空蚀现象的发现过程 ❖ 水流的空化机理 ❖ 水轮机的空蚀 ❖ 水轮机的空蚀类型 ❖ 空蚀破坏的作用形式 ❖ 学术方面存在的争议 ❖ 空蚀破坏的后果 ❖ 水轮机空蚀的防护
空蚀现象的发现过程
水流的空化机理
❖ 在水中存在空气、蒸汽、微颗粒等异相介 质，也就是所谓的空化核
水轮机的空蚀
❖ 低压区----形成空泡-----扩展膨胀 ❖ 高压区----空泡溃破-----对过流表面作用（高频、高压、高温）
❖ 水轮机空蚀的定义：在水轮机流道内，水流在低压区空化形成空泡及空 泡在高压区溃破而对过流表面所产生的一系列作用。
水轮机空腔空蚀
局部空蚀
空蚀破坏的作用形式
水在各种温度下的空化压力
温度t(oC) 0 5 10 20 30 40 50 60 70 80 90 100
空化压力PB/γ 0.06 0.09 0.12 0.24 0.43 0.75 1.26 2.03 3.17 4.83 7.15 10.33 （mH2O）
注：γ为水的容重 ,其值为9.81N/m3。
❖ 机械破坏作用 ❖ 电化学作用（电解作用） ❖ 化学作用（O3） ❖ 联合作用（空蚀破坏和泥沙磨
损联合作用）
学术方面存在的争议
❖ 空蚀占主导地位 ❖ 磨损占主导地位 ❖ 联合作用
空蚀破坏的后果
❖ 产生振动和噪音 ❖ 影响水轮机的效率和出力 ❖ 影响水轮机的寿命
水轮机空蚀的防护
❖ 在水轮机的设计制造方面（好的翼形、材料、 加工精度等）
❖ 在工程措施方面（降低安装高程、拦沙排沙 等）
❖ 在运行管理方面（合适的运行区域、补气、 及时检修、表面涂层保护等）
水轮机空蚀
主讲：马跃先 教授 郑州大学水利与环境学院
❖ 空蚀现象的发现过程 ❖ 水流的空化机理 ❖ 水轮机的空蚀 ❖ 水轮机的空蚀类型 ❖ 空蚀破坏的作用形式 ❖ 学术方面存在的争议 ❖ 空蚀破坏的后果 ❖ 水轮机空蚀的防护
空蚀现象的发现过程
水流的空化机理
❖ 在水中存在空气、蒸汽、微颗粒等异相介 质，也就是所谓的空化核
水轮机的空蚀
❖ 低压区----形成空泡-----扩展膨胀 ❖ 高压区----空泡溃破-----对过流表面作用（高频、高压、高温）
❖ 水轮机空蚀的定义：在水轮机流道内，水流在低压区空化形成空泡及空 泡在高压区溃破而对过流表面所产生的一系列作用。
水轮机空腔空蚀
局部空蚀
空蚀破坏的作用形式
