题目:110/35/10kV变电站及线路继电保护设计和整定计算指导老师:作者:学号:专业:年级:摘要电力系统的不断发展和安全稳定运行,给国民经济和社会发展带来了巨大动力和效益。
但是,电力系统一旦发生自然或人为故障,如果不能及时有效控制,就会失去稳定运行,使电网瓦解,并造成大面积停电,给社会带来灾难性的后果。
继电保护(包括安全自动装置)是保障电力设备安全和防止及限制电力系统长时间大面积停电的最基本、最重要、最有效的技术手段。
许多实例表明,继电保护装置一旦不能正确动作,就会扩大事故,酿成严重后果。
因此,加强继电保护的设计和整定计算,是保证电网安全稳定运行的重要工作。
为满足电网对继电保护提出的可靠性、选择性、灵敏性、速动性的要求,充分发挥继电保护装置的效能,必须合理的选择保护的定值,以保持各保护之间的相互配合关系。
做好电网继电保护定值的整定计算工作是保证电力系统安全运行的必要条件。
本文详细地讲述了如何分析选定110kV电网的继电保护(相间短路和接地短路保护)和自动重合闸方式,以及变压器相间短路主保护和后备保护,并通过整定计算和校验分析是否满足规程和规范的要求。
本次设计不对变电站的一、二次设备进行选择。
关键词:继电保护、整定、校验目录1、110kV线路L11、L12保护配置选择 (2)2、变压器1B、2B保护配置选择 (3)3、35kV线路L31-L36保护配置选择 (6)4、10kV线路L104-L1019保护配置选择 (6)5、110kV线路L11、L12相间保护整定计算 (7)6、变压器1B、2B相间保护整定计算 (12)7、35k V线路L31-L36保护整定计算 (20)8、10kV线路L104-L1019保护整定计算 (22)附图一电力系统接线图 (25)附图二系统正序网络图 (26)附图三变压器保护配置图 (27)附图四变压器保护电路图 (28)参考文献 (29)感想与致谢 (3)1、110kV线路L11、L12保护配置选择按照《继电保护和安全自动装置技术规程》(GB14285-93)及《电力装置的继电保护和安全自动装置设计规范》(GB50062-92)的要求,110kV中性点直接接地电力网中的线路,应按规定装设反应相间短路和接地短路的保护,110kV线路后备保护配置宜采用远后备方式,并规定:1.1 对接地短路,应装设相应的保护装置,并应符合下列规定:1.1.1 宜装设带方向或不带方向的阶段式零序电流保护;1.1.2 对某些线路,当零序电流保护不能满足要求时,可装设接地距离保护,并应装设一段或两段零序电流保护作后备保护。

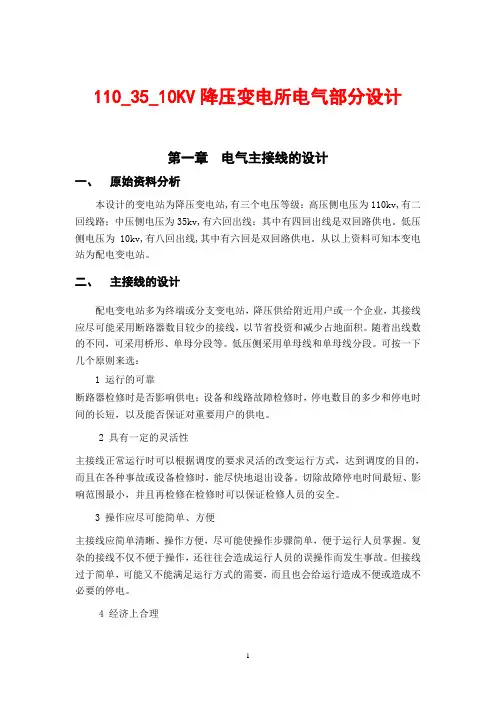

110_35_10KV降压变电所电气部分设计第一章电气主接线的设计一、原始资料分析本设计的变电站为降压变电站,有三个电压等级:高压侧电压为110kv,有二回线路;中压侧电压为35kv,有六回出线;其中有四回出线是双回路供电。
低压侧电压为10kv,有八回出线,其中有六回是双回路供电。
从以上资料可知本变电站为配电变电站。
二、主接线的设计配电变电站多为终端或分支变电站,降压供给附近用户或一个企业,其接线应尽可能采用断路器数目较少的接线,以节省投资和减少占地面积。
随着出线数的不同,可采用桥形、单母分段等。
低压侧采用单母线和单母线分段。
可按一下几个原则来选:1 运行的可靠断路器检修时是否影响供电;设备和线路故障检修时,停电数目的多少和停电时间的长短,以及能否保证对重要用户的供电。
2 具有一定的灵活性主接线正常运行时可以根据调度的要求灵活的改变运行方式,达到调度的目的,而且在各种事故或设备检修时,能尽快地退出设备。
切除故障停电时间最短、影响范围最小,并且再检修在检修时可以保证检修人员的安全。
3 操作应尽可能简单、方便主接线应简单清晰、操作方便,尽可能使操作步骤简单,便于运行人员掌握。
复杂的接线不仅不便于操作,还往往会造成运行人员的误操作而发生事故。
但接线过于简单,可能又不能满足运行方式的需要,而且也会给运行造成不便或造成不必要的停电。
4 经济上合理主接线在保证安全可靠、操作灵活方便的基础上,还应使投资和年运行费用小,占地面积最少,使其尽地发挥经济效益。
5应具有扩建的可能性由于我国工农业的高速发展,电力负荷增加很快。
因此,在选择主接线时还要考虑到具有扩建的可能性。
变电站电气主接线的选择,主要决定于变电站在电力系统中的地位、环境、负荷的性质、出线数目的多少、电网的结构等。
1.110KV侧根据原始资料,待设变电站110kv侧有两回线路。
按照《发电厂电气部分课程设计参考资料》规定:在110~220kv配电装置中,当出线为2回时,一般采用桥形接线;当出线不超过4回时,一般采用分段单母线接线。
成人教育毕业设计(论文) 论文题目:110/35/10KV变电所一次系统设计年级.专业.层次: 10 电力专升本学生姓名:学号 10720120函授站:保定电院指导教师姓名:2012年8月毕业设计任务书一、毕业设计题目:110/35/10kv变电所电气一次系统设计二、毕业设计工作起止时间:2012.6.11—2012.9.02三、毕业设计的内容要求:㈠设计内容要求:1 根据原始资料选择5-7种合理的电气主接线2 进行初步技术,经济比较,选择两种较好的电气主接线3 选择主变压器的容量和型号4 计算两种主接线的短路电流5 根据短路电流计算结果选择电器设备6 通过技术经济比较确定最佳方案7 防雷及接地系统设计8 屋内外配电装置设计和总平面布置9 绘制图纸:电气主接线,电器总平面布置,防雷与接地各一张,配电装置断面图3-4张㈡设计成果:1 收设计说明书一份2 计算书一份(短路电流,设备教研,运行费,防雷校验等计算)3 图纸5-7张(电气主接线图,电气总平面布置图,屋外配电装置断面图,屋内配电装置配置图,防雷校验图等)四、原始数据和参考资料:㈠原始资料:1 变电所类型:110kv降压变电所2 电压等级:110/35/10kv3 负荷情况:35kv侧:最大负荷25MW,最小负荷18MW,Tmax=5300小时,cosφ=0.8510kv侧:最大负荷18MW,最小负荷12MW,Tmax=5300小时,cosφ=0.85负荷性质:工农业生产及城乡生活用电4 出现情况:110kv侧:2回(架空线)LGJ-185/25km35kv侧:4回(架空线)10kv侧:10回(电缆)5 系统情况:系统经双回线给变电所供电系统110kv母线短路电流标幺值为25(Sb=100MV A)6 环境条件最高温度40℃,最低温度-25℃,年平均温度20℃土壤电阻率ρ﹤400欧米当地雷暴日40日/年㈡参考资料:1 发电厂电气部分(第二版)四川联合大学2 发电厂电气部分课程设计参考资料天津大学3 电力工程设计手册(1、3、4分册)东北西北电力设计院4 发电厂变电所电气主接线和布置西北电力设计院5 发电厂变电所电气主接线设计西安交通大学摘要本文首先根据任务书上所给系统与线路及所有负荷的参数,分析负荷发展趋势。
毕业设计(论文)任务书所在院系电力工程系专业班号学生姓名指导教师签名审批人签字毕业设计(论文)题目110/35/10kV降压变电站电气一次系统设计2010 年3 月4 日一、毕业设计(论文)主要内容1.主变容量及台数选择;2.电气主接线设计;(1#图纸1张)3.短路电流计算;4.一次电气设备选择;5.屋内外配电装置设计;(2#图纸3~5张)6.总平面布置图;(1#图纸1张)7.防雷接地设计;(2#图纸1~2张)8.外文文献翻译;二、基本要求1、阅读的参考文献不能少于15篇,且其中应有一定的外文文献。
撰写本课题的文献综述,要求字数不少于2000字。
2、设计说明书、短路电流计算书、设备表各一份;3、图纸5~7张。
4、完成毕业设计内容要求,毕业论文的撰写应符合《华北电力大学本科毕业设计(论文)规定、规范》的要求。
5、翻译一篇与本专业有关的外文文献,要求其中文翻译字数不能少于3000字。
三、设计(论文)进度设计(论文)预计完成时间:2010 年6 月25 日四、原始资料1.变电站类型:地方降压变电站2.电压等级:110/35/10 kV3.负荷情况35kV侧:最大38 MW,最小20 MW,Tmax=6000h,cosϕ=0.85 10kV侧:最大18 MW,最小12 MW,Tmax=6000h,cosϕ=0.85 负荷性质:工农业生产及城乡生活用电4.出线回路110kV侧2回(架空线) LGJ-300/40km35kV侧6回(架空线)10kV侧12回(其中电缆8回)5.系统情况a. 系统经双回路给变电站供电b. 系统110kV母线短路容量为3000MV Ac. 系统110kV母线电压满足常调压要求6.自然条件a. 最高气温40℃,最低气温-30℃,年平均气温20℃b. 土壤电阻率ρ< 250 欧〃米c. 当地雷暴日:40日/年7.根据需要,可自行补充其它有关资料五、参考资料及文献[1] 黄纯华编,发电厂电气部分课程设计参考资料,水利电力出版社[2] 西北电力设计院东北电力设计院编,电力工程设计手册(Ⅰ~Ⅳ册)[3] 西北电力设计院编,发电厂、变电所电气接线和布置,水利电力出版社。

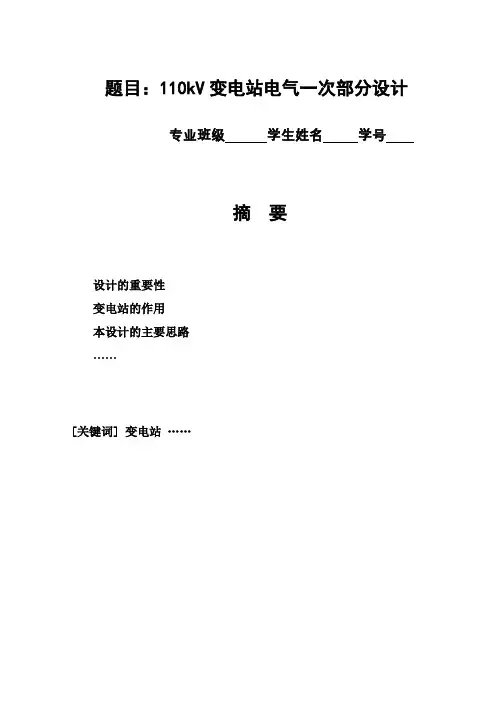

题目:110kV变电站电气一次部分设计专业班级学生姓名学号摘要设计的重要性变电站的作用本设计的主要思路……[关键词] 变电站……目录第1章原始资料及其分析 (3)1原始资料 (3)2原始资料分析 (4)第2章负荷分析 (5)第3章变压器的选择 (8)第4章电气主接线 (10)第5章短路电流的计算 (13)1短路电流计算的目的和条件 (13)2短路电流的计算步骤和计算结果 (14)第6章配电装置及电气设备的配置与选择 (17)1 导体和电气设备选择的一般条件 (17)2 设备的选择 (17)3 高压配电装置的配置 (18)结束语 (41)致谢 (42)参考文献 (43)附录一:一次接线图第一章原始资料及其分析1.原始资料待建变电站是该地区农网改造的重要部分,预计使用3台变压器,初期一次性投产两台变压器,预留一台变压器的发展空间。
1.1电压等级变电站的电压等级分别为110kV,10kV。
110kV :2回10kV :8回(其中两回备用)1.2变电站位置示意图:图1 变电站位置示意图1.3待建变电站负荷数据(表1)表1 待建成变电站各电压等级负荷数据注:(1)10kV负荷功率因数取cos¢=0.85(2)负荷同期率:kt=0.9(3)年最大负荷利用小时数均为Tmax=3500小时年(4)网损率为k"=5%(5)站用负荷为50kW cos¢=0.87(6)10kV侧预计新增远期负荷6MW。
1.4地形地质站址选择在地势平坦地区,四周皆为农田,地质构造洁为稳定区,站址标高在50年一遇的洪水位以上,地震烈度为6度以下。
1.5水文气象年最低气温为-2度,最高气温为40度,月最高平均气温为37度,年平均气温为22度。
1.6环境站区附近无污染源2. 原始资料分析要设计的变电站由原始资料可知有110kV,10kV两个电压等级。
由于该变电站是在农网改造的大环境下设计的,所以一定要考虑到农村的实际情况。

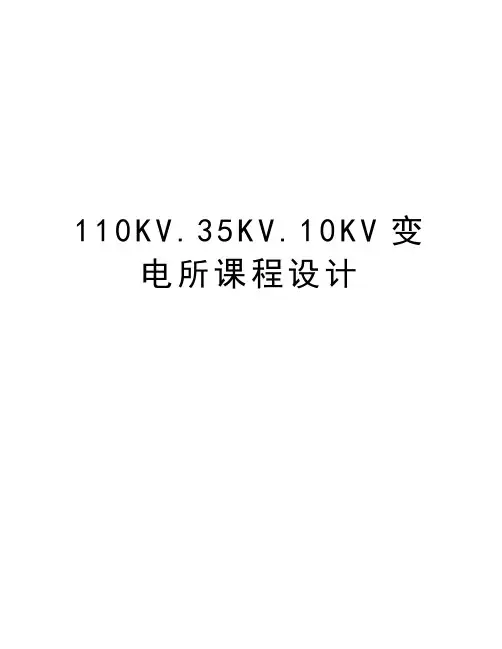

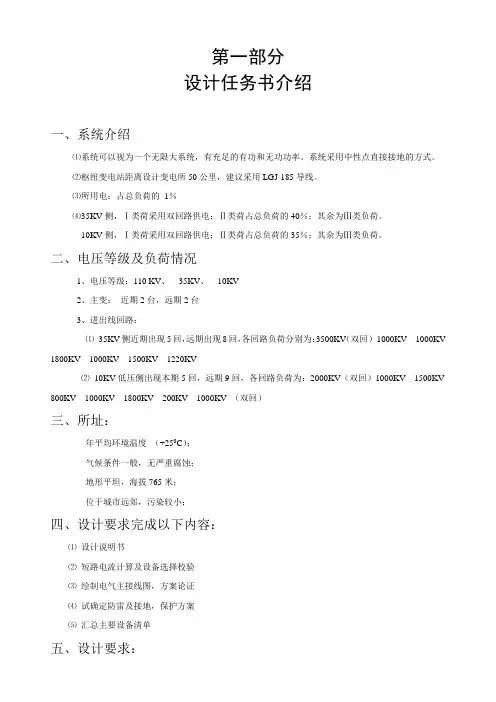

110K V.35K V.10K V变电所课程设计第一部分设计任务书介绍一、系统介绍⑴系统可以视为一个无限大系统,有充足的有功和无功功率。
系统采用中性点直接接地的方式。
⑵枢纽变电站距离设计变电所50公里,建议采用LGJ-185导线。
⑶所用电:占总负荷的 1%⑷35KV侧,Ⅰ类荷采用双回路供电;Ⅱ类荷占总负荷的40%;其余为Ⅲ类负荷。
10KV侧,Ⅰ类荷采用双回路供电;Ⅱ类荷占总负荷的35%;其余为Ⅲ类负荷。
二、电压等级及负荷情况1、电压等级:110 KV、 35KV、 10KV2、主变:近期2台,远期2台3、进出线回路:⑴ 35KV侧近期出现5回,远期出现8回,各回路负荷分别为:3500KV (双回) 1000KV 1000KV 1800KV 1000KV 1500KV 1220KV⑵ 10KV低压侧出现本期5回,远期9回,各回路负荷为:2000KV(双回)1000KV 1500KV 800KV 1000KV 1800KV 200KV 1000KV (双回)三、所址:年平均环境温度(+250C);气候条件一般,无严重腐蚀;地形平坦,海拔765米;位于城市远郊,污染较小;四、设计要求完成以下内容:⑴设计说明书⑵短路电流计算及设备选择校验⑶绘制电气主接线图,方案论证⑷试确定防雷及接地,保护方案⑸汇总主要设备清单五、设计要求:⑴设计必须符合国家现行设计政策⑵依据国标及有关规定⑶在保证运行安全可靠的前提下,尽量满足经济性⑷积极推广成熟的新产品和新技术,不得使用淘汰产品第二部分电气主接线方案确定一电气主接线设计原则电气主接线又称为电气一次接线,它是将电气设备已规定的图形和文字符号,按电能生产、传输、分配顺序及相关要求绘制的单向接线图。
主接线代表了发电厂或变电站高电压、大电流的电气部分主体结构,是电力系统网络结构的重要组成部分。
它直接影响电力生产运行的可靠性、灵活性,同时对电气设备选择、配电装置布置、继电保护、自动装置和控制方式等诸多方面都有决定性的关系。
XXXX学校课程设计说明书题目:A1# 110/10KV变电站电气一次部分设计姓名:院(系):XXXXXXXXX学院专业班级:学号:指导教师:成绩:时间:课程设计任务书题目 A1# 110/10KV变电站电气一次部分设计专业学号姓名 XX 主要内容、基本要求、主要参考资料等:一、设计内容1.对待设计变电所在系统中的地位和作用及所供用户的分析。
2.选择待设计变电所主变的台数、容量、型式。
3.分析确定高、低压侧主接线及配电装置型式。
4.进行互感器、避雷器等电气设备配置。
5.进行短路电流计算。
6.选择变电所高、低压侧及lOkV馈线的断路器、隔离开关。
7.选择10kV硬母线。
8.编写设计说明书、计算书,绘制电气主接线图。
二、设计文件及图纸要求1.设计说明书一份;2.计算机绘制变电所主接线图一张。
三、有关原始资料1.发电厂变电所地理位置图(见附图)。
各变电站布置方式无特殊要求。
2.环境最高气温40℃,最热月最高平均气温32℃。
3.110kV输电线路电抗均按0.4Ω/km计。
4.最大运行方式时,发电机并联运行,A、B站电源线路分裂运行,C站电源线路并联运行。
5.各变电站负荷的功率因数cosφ均按0.9计。
6.设计参数附图发电厂变电所地理位置图G 一汽轮发电机 QFS-50-2,10.5KV,50MW, cosΦ=O.8,X"d*=0.195;T —变压器 SF10—63000/121±2x2.5%;YNd11;UK%=10.5;Po=45.5kW;Pk=221kW;Io(%)=O.4四、参考文献1.冯建勤.电气工程基础.北京.中国电力出版社,20102.孙丽华.电力工程基础.北京:机械工业出版社,20063.水利电力部西北电力设计院.电力工程电气设计手册(电气一次部分).北京:水利电力出版社,19894.姚春球.发电厂电气部分. 北京:中国电力出版社,2004目录第一章资料分析 (1)第二章主变容量、形式及台数的选择 (2)第四章电气设备配置原则 (6)第五章短路电流计算 (8)第六章主要电气设备选择与校验 (13)参考文献 (19)致谢 (20)附录-Ⅰ电气主接线图 (21)附录-Ⅱ电气设备布局图 (22)IA1# 110/10KV变电站电气一次部分设计第一章资料分析第一节变电所在电力系统的地位电力系统是由发电机、变压器、输电线路和用电设备(负荷)组成的网络,它包括通过电的或机械的方式连接在网络中的所有设备。

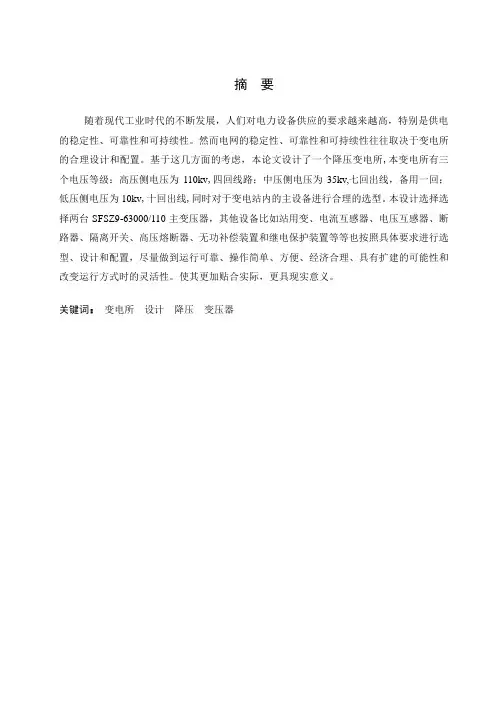

摘要随着现代工业时代的不断发展,人们对电力设备供应的要求越来越高,特别是供电的稳定性、可靠性和可持续性。
然而电网的稳定性、可靠性和可持续性往往取决于变电所的合理设计和配置。
基于这几方面的考虑,本论文设计了一个降压变电所,本变电所有三个电压等级:高压侧电压为110kv,四回线路;中压侧电压为35kv,七回出线,备用一回;低压侧电压为10kv,十回出线,同时对于变电站内的主设备进行合理的选型。
本设计选择选择两台SFSZ9-63000/110主变压器,其他设备比如站用变、电流互感器、电压互感器、断路器、隔离开关、高压熔断器、无功补偿装置和继电保护装置等等也按照具体要求进行选型、设计和配置,尽量做到运行可靠、操作简单、方便、经济合理、具有扩建的可能性和改变运行方式时的灵活性。
使其更加贴合实际,更具现实意义。
关键词:变电所设计降压变压器ABSTRACTWith the development of the industry times, people bring up higher requests to the electric power supply, especially to the stability、reliability and endurance .But the stability 、reliability and endurance of the electrical network often rely on the transformer substation’s rationality and disposition. One typical transformer substation requests the equipments in it work reliably, operate nimbly, being carried on reasonably and easy to be expended .Refer to these several reasons, in this article we devise a transformer substation for abasing voltage, which has three voltage rates: the high voltage rate is 110kV,which has four routes; the middle voltage rate is 35kvwhich has seven routes ; the low voltage rate is 10kV, which has ten routes . In the same time ,we select the main equipments for the transformer substation .This article select two main transformer (SFSZ9-63000/110) and other equipments, for example : transformer used for substation ,breaker , isolator ,current transformer, voltage transformer, high voltage fuse , Idle work compensator ,the protecting equipments and so on are also selected ,devised and disposed according to the actual fact. What’s more, we try our best to mange to make the substation work reliably, operate nimbly, be carried on reasonably and easy to be expended. So that it can close the fact more.Key word : transformer substation device Step-down Transformer目录前言 (1)第1章主变压器的选择 (2)1.1 负荷计算 (2)1.2 主变压器容量、绕组及接线方式 (2)1.3 冷却方式 (3)1.4确定主变压器型号及参数 (3)第2章电气主接线方案确定 (5)2.1电气主接线设计原则 (5)2.2 确定主接线方案 (5)2.2.1 原始资料分析 (5)2.2.2 各类接线的选用原则 (6)2.3.3拟定方案中设计方案比较 (7)第3章短路电流计算 (9)3.1短路计算的目的 (10)3.2短路计算的一般规定 (10)3.3具体短路计算 (11)第4章导体绝缘子套管电缆的选择 (13)4.1母线导体的选择 (14)4.1.1各种导体的特点 (14)4.1.2导体选择的一般要求 (14)4.2导线的选择 (15)第5章电气设备的选择 (18)5.1电气设备选择原则 (19)5.2 断路器的选择 (19)5.2.1断路器选择原则与技术条件 (19)5.2.2 断路器型号的选择及校验 (20)5.3 隔离开关的选择 (22)5.3.1 隔离开关的选择原则及技术条件 (22)5.3.2 隔离开关型号的选择及校验 (23)5.4 电流互感器的选择 (23)5.5 电压互感器的选择 (25)5.6 避雷器的选择 (25)5.6.1 110kV母线接避雷器的选择及校验 (25)5.6.2 35KV母线接避雷器的选择及校验 (26)5.6.3 10KV母线接避雷器的选择及校验 (26)5.7 站用变压器的选择 (26)第6章变电所继电保护的配置 (27)6.1变压器的继电保护 (28)6.2母线保护 (30)6.3线路保护 (30)6.4自动装置 (30)第7章变电所配电装置的选择 (31)结论 (33)致谢 (34)参考文献 (35)附录A (37)主接线及断面图 (37)总平面图 (37)附录B (38)外文文献 (38)外文资料翻译译文 (42)前言在高速发展的现代社会中,电力工业是国民经济的基础,在国民经济中的作用已为人所共知:它不仅全面地影响国民经济其他部门的发展,同时也极大地影响人民的物质和文化生活水平的提高,影响整个社会的进步。
1 10kV变电站的电气一次系统设计摘要:电力作为现代社会最基础的能源之一在各个行业中发挥着极为重要的作用。
随着时代的发展,社会对电能的需求量变得越来越大,需求量增加之后就会对发电厂的要求也越来越高,但是因为发电厂自身的原因,大部分的大型发电厂建设会选择在比较偏僻的地方,并且和电力负荷中心有着一段距离,要想把发电厂和电力负荷中心更好的进行连接,消除这一段距离,就需要变电站来从中进行连接,让人们能够更安全的使用电能。
变电站能够决定电网的稳定,所以在设计的时候就变得尤为重要。
本文就110kV变电站的电气一次系统设计展开探讨。
关键词:110kV变电站;电气一次系统;设计引言电力系统接线一个重要的组成部分就是变电所的电气主接线。
电力系统的安全性、灵活性、稳定性、经济运行以及变电所电气设备的选择都是受到变电站主接线型式影响的。
本文对110kV变电站一次系统电气主接线设计进行分析,包括高压侧接线型式、低压侧接线型式、电气设备选择等,使电气一次系统操作简便,运行灵活和经济合理。
1变电站一次系统电气主接线设计的关键点1.1电气主接线电气主接线是发电厂、变电站电气设计的首要部分。
主接线与电力系统整体及发电厂、变电站本身运行的可靠性、灵活性和经济性密切相关,并对电气设备选择、配电装置布置等有较大影响。
1.2变电站电气设备的选择在未来的发展中,变电站会以智能为主进行发展,所以在选择电气设备的时候应该考虑电气设备的先进程度和可靠性,同时还需要有采集和保护测控的功能。
除此之外,变电站的设备还应具有降低生命周期成本的功能,减少后期的维修以及维修的成本。
1.3计算短路电流电网系统日趋完善,相应的技术水平也有所提高。
设计阶段中,需准确记录短路电流,并作为设计的参考数据。
可通过短路电流计算选择导体和设备、确定中性点接地方式、计算软导线的短路摇摆、确定分裂导线间隔棒的间距等。
1.4变电站的防雷接地保护针对110kV变电站这一高压网络,在夏季雷雨天气当中非常容易出现安全事故,因此为避免变电站安全事故的发生,造成不可估量的损失,必须对变电站做好防雷处理。
110-35-10kV区域性降压变电站电⽓设计110/35/10kV区域性降压变电站电⽓设计主要技术指标或主要设计参数设计的原始资料为满⾜乡镇负荷⽇益增长的需要,提⾼对⽤户供电的可靠性和电能质量,根据系统发展规划,拟建设⼀座110/35/10kV的区域性降压变电所,设计原始资料要求如下:1、电压等级:110/35/10kV2、设计容量:拟设计安装两台主变压器。
3、进出线及负荷情况:(1)、110kV侧,110kV侧进出线4回,其中两回为电源进线,每回最⼤负荷50000KVA,功率因数为0.85,⼀回停运后,另⼀回最⼤可输送100000KVA负荷;另2回为出线,本期拟建设⼀回,留⼀回作为备⽤出线间隔,出线正常时每回最⼤功率为35000kVA,最⼩为25000kVA,功率因数为0.85,最⼤负荷利⽤时间为4200h。
(110KV母线短路容量2000MV A)(2)、35kV侧,35kV侧出线2回,每回最⼤负荷12000KVA,⽆电源进线。
负荷功率因数为0.8,最⼤负荷利⽤⼩时为4000h,⼀类负荷占最⼤负荷的20%,⼆类负荷占20%,其余为三类负荷。
(3)、l0kV侧,l0kV侧出线共计14回,其中2回为站⽤变出线,⽆电源进线,为电缆出线,每回负荷1600kVA,负荷功率因数为0.8左右,最⼤负荷利⽤⼩时数为5000h 以上,其中⼀、⼆类负占总最⼤负荷的50%。
4、环境条件当地最⾼⽓温40摄⽒度,最低⽓温-25摄⽒度,最热⽉份平均温度23.3摄⽒度,变电所所处海拔⾼度700m。
污秽程度中级。
⼟壤热阻率ρt=120℃·cm/w,⼟壤温度20℃。
I摘要随着⼯业时代的不断发展,⼈们对电⼒供应的要求越来越⾼,特别是供电的稳固性、可靠性和持续性。
然⽽电⽹的稳固性、可靠性和持续性往往取决于变电站的合理设计和配置。
为满⾜城镇负荷⽇益增长的需要,提⾼对⽤户供电的可靠性和电能质量,本⽂设计建设⼀座110kV降压变电所,主要是对该变电所的电⽓⼀次部分进⾏设计、计算。
变电站电气系统课程设计说明书题目110kV降压变电站电气系统初步设计学生姓名XXX 指导教师一、原始资料1、待建变电站的建设规模⑴变电站类型:110 kV降压变电站⑵三个电压等级:110 kV、35 kV、10 kV⑶110 kV:近期进线2 回,出线2 回;远期进线3回,出线3 回35 kV:出线近期2回;远期4回10 kV:出线近期4回;远期8回2、电力系统与待建变电站的连接情况⑴变电站在系统中地位:地区变电站⑵变电站仅采用110 kV的电压与电力系统相连,为变电站的电源⑶电力系统至本变电站高压母线的标么电抗(S d=100MV A)为:最大运行方式时0.28 ;最小运行方式时0.35 ;主运行方式时0.30⑷上级变电站后备保护动作时间为2.5 s3、待建变电站负荷⑴110 kV出线:负荷每回容量10000 kV A,cosϕ=0.9,T max=4000 h⑵35 kV负荷每回容量5000 kV A,cosϕ=0.85,T max=4000 h;其中,一类负荷0回;二类负荷2回⑶低压负荷每回容量1500 kW,cosϕ=0.95,T max=4200 h;其中,一类负荷0 回;二类负荷2回(4) 负荷同时率0.784、环境条件⑴当地年最高气温400C,年最低气温-200C,最热月平均最高气温350C,年最低气温-50C⑵当地海拔高度:600m⑶雷暴日:10日/年5、其它⑴变电站地理位置:城郊,距城区约10km⑵变电站供电范围:110 kV线路:最长100 km,最短50 km;35 kV线路:最长60 km,最短20 km;10 kV低压馈线:最长30km,最短10km;⑶未尽事宜按照设计常规假设。
6、设计任务本课程设计只作电气系统的初步设计,不作施工设计和土建设计。
(1) 设计的最低要求(最高成绩为及格)是:1、通过经济技术比较,确定电气主接线;2、短路电流计算;3、主变压器选择;4、断路器和隔离开关选择;5、导线(母线及出线)选择;6、限流电抗器的选择(必要时)。
电子信息工程学院发电厂变电所电气部分设计班级:学号:姓名:指导教师评语:_______________________________________________ _____________________________________________________________________ _____________________________________________________________________ _____________________________________________________________________ ______________________《发电厂电气部分》作业题目5:试设计一110KV变电所电气主接线该变电所电压等级为110/35/10KV,其中110KV侧4回线;35KV 侧4回,负荷为4-6MW;10KV侧8回线,负荷为1.5-4MW之间。
组员:一、分析原始资料该变电所向荆门市民供电,且是一座110/110/35kV终端变电所。
设计的重点是对变电所电气主接线的拟订及配电装置的选择。
荆门地区的全年平均气温为18℃,年最高气温45℃,年最低气温﹣5.℃,年日照时间1997-2100h,年平均降水量804-1067mm;每年7、8月为雷雨集中期。
110kv的变电所应该考虑防雷等措施。
待建110KV变电所从相距40km的荆门热电厂受电(系统为无限大功率电源)并采用架空线作为电能的传输及配送;型号为LGJ-300电抗值为0.395Ω/km,其他线路阻抗忽略不计。
从负荷特点及电压等级可知110/35/10kv为降压变电所且满足三绕组变压器的特点:高压侧为中压侧的近似3倍,中压侧为低压侧的近似3倍;110KV应该考虑其供电可靠性、扩建等问题;从经济远性选择三绕组变压器。
35及10kv 属于一、二级负荷可靠性也有一定要求;35kv侧每回线负荷为4-6MW;10kv侧负荷1.5-4MW。
负荷的功率因数0.8进行选择变压器;其运行功率因数不低于0.92;不考虑网损。
二、主接方案的初步拟定根据对原始资料的分析。
此变电站有三个电压等级:110/35/10KV ,故可初选三相三绕组变压器,根据变电所与系统连接的系统可知,变电所有两条进线,为保证供电可靠性,可装设两台主变压器。
110kV高压侧2进2出4回出线,可选择内桥型接线,单母线分段接线等。
35kV和10kV侧分别为4回出线、8回出线,均可以采用单母分段接线,为保证设计出最优的接线方案,初步设计以下二种接线方案供最优方案的选择。
方案一(图2-1)高压侧:内桥接线;中压侧,低压侧:单母分段接线。
图2-1 方案一主接线图方案二(图2-2)高压侧:单母分段接线;中压侧,低压侧:单母分段接线。
图2-2 方案二主接线图三、主接线各方案的讨论比较1.内桥形接线:a)优点:高压断路器数量少,四个元件只需三台断路器。
b)缺点:变压器的切除和投入较复杂,需操作两台断路器并影响一回线路暂时停运;连接桥断路器检修时,两个回路需解列运行;出现断路器检修时,线路要在此期间停运。
c)适用范围:适用容量较小的变电所,变压器不常切换或线路较长、故障率较高情况。
2.单母线分段接线(1)优点:a)用断路器把母线分段后,对重要用户可从不同端引出两个回路,有两个电源供电;b)当一段母线发生故障时,分段断路器能自动将故障切除,保证正常段母线不间断供电和不致使重要用户停电。
(2)缺点:a)当一段母线或母线隔离开关故障或检修时,该段母线的回路都在检修期间内停电;b)当出线为双回路时,常使架空线出现交叉跨越;c)扩建时需向两个方向均衡扩建。
(3)适用范围:a)35-63kV配电装置出线回路数为4-8回时;b)110-220kV配电装置出线回路数为3-4回时。
主接线所选的二个初步方案,主接线中压、低压二次侧方案相同,只比较一次侧方案。
方案一的特点如下:当本所高压断路器数量少,节约断路器的成本投入;但不利于扩建、可靠性不高。
方案二的特点如下:今后扩建也方便;提高供电的可靠性在任意一段母线故障时可保证正常母线不间断供电。
四、主接线最终方案的确定在对原始资料的分析和主接线两种方案的对比下;从经济性来看,由于方案二增加了隔离开关,占地面积较有所增加,从设备上来综合投资费用和运行费增加增加。
从可靠性来看,方案一变压器的切除和投入较复杂,需操作两台断路器并影响一回线路暂时停运;连接桥断路器检修时,两个回路需解列运行;出现断路器检修时,线路要在此期间停运。
方案二当一段母线发生故障时,分段断路器能自动将故障切除,保证正常段母线不间断供电和不致使重要用户停电。
从改变运行方式灵活性来看,在配电装置的综合投资,包括控制设备,电缆,母线及土建费用上,在运行灵活性上110KV侧单母分段接线接线比桥型线接线有很大的灵活性且方案二能适应系统中各种运行方式调度和潮流变化需要,试验方便。
综上所述最终选择方案二五、主变压器容量的确定及无功补偿5.1原始资料分析可知1、待建110KV荆门变电站从相距40km的热电厂受电。
2、待建110KV荆门变电站年负荷增长率为5%,变电站总负荷考虑五年发展规划。
3、待建110KV荆门变电所各电压级负荷数据如下表:5.2无功补偿电容器的型号选择及负荷计算 一、无功补偿1).35kv 侧无功补偿容量分析实际功率因数为0.8(37=θ°),补偿后功率因数为0.92(/θ=23°)可知无功补偿率c q ∆=0.33则补偿容量C QC Q =Pc(tanarccos0.8-tanarccos0.92) =Pmax*c q ∆ =21*0.33=6.93Mvar故选用:TBB35-8016/334CCW :额定电压:35,额定容量:8016kvar 台数的确定:n=C Q /q N=6930/8016=1(台)2).10kv 侧无功补偿容量分析实际功率因数为0.8(37=θ°),补偿后功率因数为0.92(/θ=23°)可知无功补偿率c q ∆=0.33则补偿容量C QC Q =Pc(tanarccos0.8-tanarccos0.92) =Pmax*c q ∆=24.5*0.33=8.085Mvar故选用:TB 1036B -4200/100BL :额定电压:10,额定容量:4200kvar 台数的确定:n=C Q /q N=8.085/4200=2(台)二、变电所的负荷计算为满足电力系统对无功的需要,需要在用户侧装设电容器,进行无功补偿,使用户的功率因数至少提高到0.92。
根据原始资料中的最大有功及调整后的功率因数,算出最大无功,可得出以下数据:{S ”=√(P ²+(Q-n q N)² ) COS Ф”=P/ S ” }5.3待建110KV 荆门变电所总负荷的计算(无功补偿后)35~S =P 35+jQ 35 =5+4.5+6+5.5+j(1.84+1.66+2.21+2.03) =21+j7.74(tan Φ’’=0.36)35~S (1+5%)5=(21+j7.74)×1.28=26.88+j9.02S 35=28.35 (MVA)10~S =P 10+jQ 10 =4*2+3.5*3+2+1.8+2.2+j(1.42*3+1.62*2+0.89+0.81+0.73) =24.5+j9.93(tan Φ’’=0.406)10~S (1+5%)5=(24.5+j9.93)×1.28=31.36+j12.71S 10 =33.84 (MVA)110~S =K 110[K 3535~S +K 1010~S ](1+5%)5=0.9 [0.9(21+j7.74)+0.9(24.5+j9.93)]*1.055=47.17+j18.32S 110=√(47.172 + 18.322) = 50.9 (MVA)COS Φ= P 110 / S 110 =47.17/50.9= 0.927 满足功率因数提高到0.92 5.4变压器型号的确定所有负荷均由两台电压为110KV/35KV/10KV 变压器供电,其中一台主变事故停运后,另一台主变压器的容量应保证所有用户的60%全部负荷的供电。
用户的60%全部总容量:SN≥0.6S110=30.54MVA 因此可选择SFSZ7-31500/110型三相三绕组有载调压变压器,接线组别:YN,yn0, d11。
由于15%S110= 15%×50.9 (MVA)=7.635(MVA) <S10= 33.84 (MVA),15%S110= 15%×50.9 (MVA)=7.635(MVA) < S35= 28.35 (MVA),因此主变110KV、35KV、10KV三侧容量分别为100% / 100% / 100%结论:荆门变电所三绕组变压器,由以上计算,查《发电厂电气部分》型号容量额定电压(kV)U*1-2%U*1-3%U*2-3%高压侧中压侧低压侧SFSZ7-31500 100/100/10012138.510.510.518 6.5六.短路电流的计算(最大工作方式)6.1短路计算点的选择方案二的短路计算的系统化简图如下(图6-1)所示本设计选d1、d2和 d3分别为110kv 35kv 10kv 母上短路点计算且短路电流最大选择主接线上的设备图6-1 主接线短路点选择简图6.2网络的等值变换与简化方案二的短路计算的系统化简阻抗图及各阻抗值,短路点均一样;如下图为系统阻抗图(图6-2)图6-2 系统阻抗图首先应用星-三角变换,将每台变压器的阻抗化简,其转化图如图6-3图6-3 系统阻抗转化图6.3 短路点的选择与各短路点的短路电流的计算选d1,d2,d3为短路点进行计算。
(近似计算法)已知,由S B=100MV A, U A V=115kV,系统为无穷大功率电源。
所以系统短路电抗S d*1 =∞X d*1=0线路电抗X L*1=1/2×X0×L×S b/U b2=1/2×0.395×40×100/1152=0.0597总电抗X d* =0+0.0597=0.0597又由所选的变压器参数阻抗电压:10.5%(高-中),18%(高-低),6.5%(中-低)算得U K1%=1 / 2[U(1-2)% +U(1-3)% - U(2-3)%]=11%U K2%=1 / 2[U(1-2)% +U(2-3)% - U(1-3)%]= -0.5%U K3%=1 / 2{U(1-3)% +U(2-3)% - U(1-2)%}= 7%主变容量为50MV A,X= U K1% / 100×(S B/S N)= 0.349标幺值:*1X= U K2% / 100×(S B/S N)= -0.016*2X= U K3 % /100×(S B/S N)=0.222*3简化后的阻抗图如图5-3:图5-3 系统阻抗简化图最终等效电抗标幺值:X=0.0597*X=0.154*1X=0.098*2X=-2.136*3(1)当d1点短路(110KV)时:X js*1=0.0597I d1*= 1 / X js*1 = 1/0.0597= 16.75==13/b b b U S I 100/(3×115)=0.502(kA) "I d 1=I ″d 1*×I b =16.75×0.502= 8.409(kA) I ∞="I d 1=8.409(kA)i ch =2K ch ×"I d 1=21.4429(kA)(110kv 及以上网络K ch 取1.8) S ∞=3U b 1×I=3×115×8.409=1672.9706MV A 其中,X js*——计算电抗; I d1*——短路电流周期分量标幺值;"I d ——起始次暂态电流; I ∞——t =∞时的稳态电流; i ch ——短路电流冲击值; S ∞——短路容量。
