一种旋转自锁机构_CN209520578U

专利名称：一种旋转锁止结构
专利类型：实用新型专利
发明人：冯晋,梁雨娇,何娟,王婵钰,黄丽雨,刘仲良,池寅生申请号：CN202122062968.5
申请日：20210830
公开号：CN215803655U
公开日：
20220211
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种旋转锁止结构，包括基座、旋转滑套及中心杆，所述旋转滑套顶部与基座底部周向滑动连接；所述中心杆沿基座顶部伸入旋转滑套内，所述中心杆底部一侧设置弹性部件，无外力作用时，所述弹性部件显露于中心杆外，受到外力挤压时，所述弹性部件内藏于中心杆内；本实用新型通过带弹性部件的中心杆、上下旋转套及对弹性部件进行挤压或释放的通孔、容纳槽，使得本结构能够通过旋转、下拉解锁，经久耐用，使用方便，动作流畅安全，避免夹手的危险，且方便增设附件。

申请人：麦粒创造科技(深圳)有限公司
地址：518000 广东省深圳市南山区粤海街道高新区社区高新南一道009号中科研发园三号楼14-A1
国籍：CN
代理机构：北京喆翙知识产权代理有限公司
代理人：段凯
更多信息请下载全文后查看。

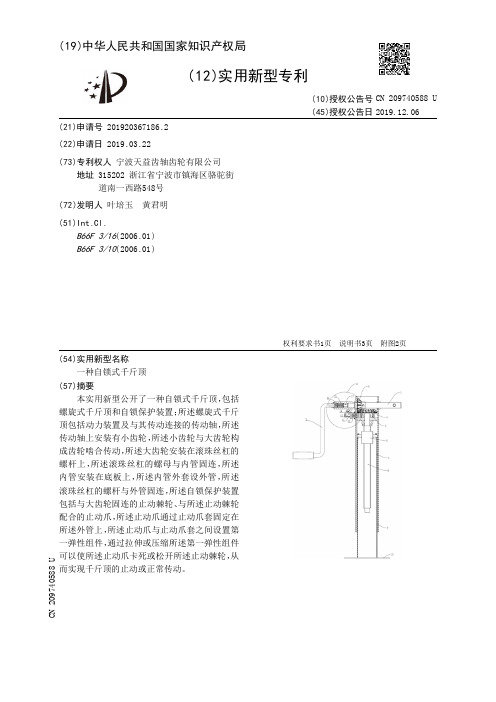

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920367186.2(22)申请日 2019.03.22(73)专利权人 宁波天益齿轴齿轮有限公司地址 315202 浙江省宁波市镇海区骆驼街道南一西路548号(72)发明人 叶培玉　黄君明　(51)Int.Cl.B66F 3/16(2006.01)B66F 3/10(2006.01)(54)实用新型名称一种自锁式千斤顶(57)摘要本实用新型公开了一种自锁式千斤顶，包括螺旋式千斤顶和自锁保护装置；所述螺旋式千斤顶包括动力装置及与其传动连接的传动轴，所述传动轴上安装有小齿轮，所述小齿轮与大齿轮构成齿轮啮合传动，所述大齿轮安装在滚珠丝杠的螺杆上，所述滚珠丝杠的螺母与内管固连，所述内管安装在底板上，所述内管外套设外管，所述滚珠丝杠的螺杆与外管固连，所述自锁保护装置包括与大齿轮固连的止动棘轮、与所述止动棘轮配合的止动爪，所述止动爪通过止动爪套固定在所述外管上，所述止动爪与止动爪套之间设置第一弹性组件，通过拉伸或压缩所述第一弹性组件可以使所述止动爪卡死或松开所述止动棘轮，从而实现千斤顶的止动或正常传动。

权利要求书1页 说明书3页 附图2页CN 209740588 U 2019.12.06C N 209740588U权　利　要　求　书1/1页CN 209740588 U1.一种自锁式千斤顶，其特征在于，包括千斤顶和自锁保护装置；所述千斤顶包括动力装置及与其传动连接的传动轴，所述传动轴上安装有小齿轮，所述小齿轮与大齿轮构成齿轮啮合传动，所述大齿轮安装在滚珠丝杠的螺杆上，所述滚珠丝杠的螺母与内管固连，所述内管安装在底板上，所述内管外套设外管，所述滚珠丝杠的螺杆与所述外管固连，所述自锁保护装置包括与大齿轮固连的止动棘轮、与所述止动棘轮配合的止动爪，所述止动爪通过止动爪套固定在所述外管上，所述止动爪与止动爪套之间设置第一弹性组件，通过拉伸或压缩所述第一弹性组件可以使所述止动爪卡死或松开所述止动棘轮，从而实现千斤顶的止动或正常传动。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 202020992960.1(22)申请日 2020.06.03(73)专利权人 武汉皓扬天科技有限公司地址 430000 湖北省武汉市蔡甸区奓山街土山村1号车间栋/单元1-4层/室(72)发明人 尹超　(74)专利代理机构 武汉知产时代知识产权代理有限公司 42238代理人 万文广(51)Int.Cl.H02K 15/03(2006.01)F16D 25/08(2006.01)F16D 25/12(2006.01)(54)实用新型名称一种可自动锁紧的旋转机构(57)摘要本实用新型提供一种可自动锁紧的旋转机构，包括转动部和固定部，转动部包括旋转台、旋转轴和旋转轴安装座，旋转台下端连接旋转轴，旋转轴下端设有第一离合块，旋转轴安装座套设于旋转轴外，且其上端固定在旋转桌上，旋转轴安装座两侧均连接有自转锁定杆；固定部包括升降板、安装架和旋转动力电机，升降板上设有两自转解锁推杆，两自转解锁推杆与两自转锁定杆相对设置，旋转动力电机位于安装架下方，且其动力输出轴上端套设有联轴器，联轴器上端可活动连接有第二离合块。

本实用新型的有益效果：本实用新型通过两第二气缸分别推动第二离合块与第一离合块分开，以使转动部与固定部分开，从而可有效避免转动部公转时线缆发生缠绕的问题。

权利要求书1页 说明书3页 附图3页CN 212012418 U 2020.11.24C N 212012418U1.一种可自动锁紧的旋转机构，其特征在于：包括转动部和固定部，所述转动部位于所述固定部上方，且其下端与所述固定部上端活动连接，所述转动部包括旋转台、旋转轴和旋转轴安装座，所述旋转台上方嵌设有模治具，所述旋转台下端连接所述旋转轴，所述旋转轴下端设有第一离合块，所述旋转轴安装座套设于所述旋转轴外，且其上端固定在旋转桌上，所述旋转轴安装座两侧均可活动连接有自转锁定杆；所述固定部包括升降板、安装架和旋转动力电机，所述升降板可活动连接在所述安装架上，且所述升降板上设有两自转解锁推杆，两所述自转解锁推杆与两所述自转锁定杆相对设置，所述安装架固定在固定桌上，所述旋转动力电机位于所述安装架下方，且其动力输出轴上端套设有联轴器，所述联轴器安装在所述升降板上且其上端从所述升降板中部穿出，所述联轴器上端可活动连接有第二离合块，所述第二离合块与所述第一离合块相对设置。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201620344897.4(22)申请日 2016.04.25(73)专利权人 长春合心机械制造有限公司地址 130033 吉林省长春市东南湖大路2718号(72)发明人 赵连胜　靳宏伟　杨晓光　李超　周家宇　徐东续　张海龙　(74)专利代理机构 吉林长春新纪元专利代理有限责任公司 22100代理人 魏征骥(51)Int.Cl.B23P 19/00(2006.01)(54)实用新型名称旋转自锁机构(57)摘要本实用新型涉及一种旋转自锁机构，属于机械生产领域。

旋转轴通过螺栓与固定板固定连接，旋转底座安装在固定板上，并与旋转轴转动连接，铰链导座与固定板固定连接，一段伸出销和二段伸出销安装在铰链导座的导向槽内，锁紧轮通过固定销与一段伸出销外端转动连接，一段铰链一端与二段伸出销销轴连接，一段铰链的另一端与二段铰链铰接，气缸固定销座安装在固定板上，动力气缸通过销轴安装在气缸固定销座上，角度检测传感器安装在固定板上。

本实用新型的优点在于：结构新颖简单，定位准确，避免了由于操作者用力过大而造成的过旋转，节约了由于定位不准反复操作的时间，而且保证了设备定位精度，适用于一些旋转装配结构的应用。

权利要求书1页 说明书2页 附图2页CN 205571849 U 2016.09.14C N 205571849U1.一种旋转自锁机构，其特征在于：旋转轴通过螺栓与固定板固定连接，旋转底座安装在固定板上，并与旋转轴转动连接，铰链导座与固定板固定连接，一段伸出销和二段伸出销安装在铰链导座的导向槽内，锁紧轮通过固定销与一段伸出销外端转动连接，一段伸出销通过保压弹簧与二段伸出销连接，铰链固定座安装在固定板上，二段铰链与铰链固定座销轴连接，一段铰链一端与二段伸出销销轴连接，一段铰链的另一端与二段铰链铰接，二段铰链与动力气缸的活塞端销轴连接，气缸固定销座安装在固定板上，动力气缸通过销轴安装在气缸固定销座上，角度检测传感器安装在固定板上。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 202011391077.8(22)申请日 2020.12.02(71)申请人 上海海每康智能医疗科技有限公司地址 200331 上海市普陀区武威路88弄2号三层374室(72)发明人 许磊　汪洋　(74)专利代理机构 上海容慧专利代理事务所(普通合伙) 31287代理人 于晓菁(51)Int.Cl.B25J 9/00(2006.01)(54)发明名称一种旋转双向自锁机构(57)摘要本发明涉及机械零部件技术领域，具体地讲是一种旋转双向自锁机构，其中输出轴与锁紧部件相固定，锁紧部件上开设有安装孔与装配槽，安装孔内安装有弹性部件，弹性部件的两端与限位柱侧面相抵触，限位柱的侧壁与弹性部件的端部、装配槽的外侧面相接触；限位部件位于输入轴上，其内壁设有装配齿，可以与锁紧部件配合安装，形成锁紧组合件，本发明取消了行星轮、差速器等部件，简化了结构，减少传递层级，提高机构效率；只需要改变设计参数，就可以做出不同大小尺寸的自锁机构，适用不同的机械设备，本发明还利用弹簧进行定位，使得限位柱始终与套筒内壁侧面、装配槽齿的弧面之间接触，从而消除自锁回程间隙，极大提高了自锁机构的安全性和可靠性。

权利要求书1页 说明书4页 附图2页CN 112548992 A 2021.03.26C N 112548992A1.一种旋转双向自锁机构，包括输出轴(1)、输入轴(2)，所述输出轴(1)的一端与负载相连，输入轴(2)一端则与电机相连接，其特征在于：输出轴(1)的另一端与锁紧部件(3)相固定，所述锁紧部件(3)上开设有安装孔(3‑1)与装配槽(3‑2)，所述安装孔(3‑1)内安装有弹性部件(4)，所述弹性部件(4)的两端伸出所述锁紧部件(3)并与限位柱(5)相抵触，所述限位柱(5)的侧壁与弹性部件(4)的端部、装配槽(3‑2)的外侧面相接触，所述限位柱(5)的两端则分别与所述锁紧部件(3)、限位部件(6)紧密抵触；所述限位部件(6)固定在输入轴(2)的另一端，所述限位部件(6)的内壁设有与所述装配槽(3‑2)相配合的装配齿(6‑1)，使所述限位部件(6)与所述锁紧部件(3)可以安装配合，从而将所述弹性部件(4)、所述限位柱(5)固定在两者内部，形成锁紧组合件；在锁紧组合件外部套设套筒(7)，所述套筒(7)的内壁也与限位柱(5)的侧壁相接触。

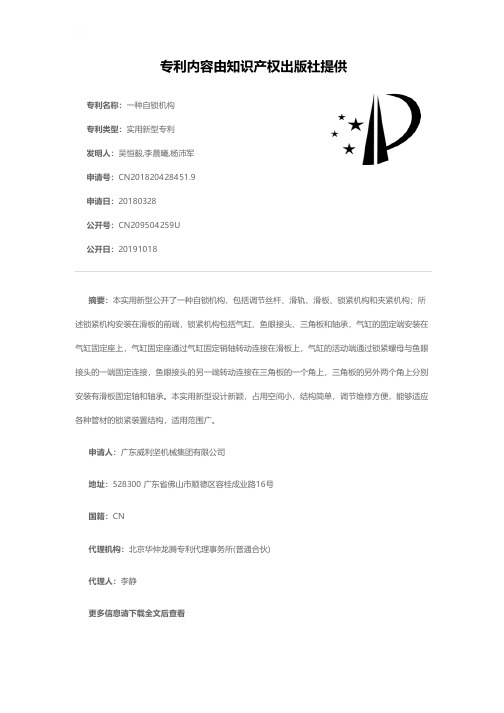

专利名称：一种自锁机构
专利类型：实用新型专利
发明人：吴恒毅,李晨曦,杨沛军申请号：CN201820428451.9申请日：20180328
公开号：CN209504259U
公开日：
20191018
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种自锁机构，包括调节丝杆、滑轨、滑板、锁紧机构和夹紧机构；所述锁紧机构安装在滑板的前端，锁紧机构包括气缸、鱼眼接头、三角板和轴承，气缸的固定端安装在气缸固定座上，气缸固定座通过气缸固定销轴转动连接在滑板上，气缸的活动端通过锁紧螺母与鱼眼接头的一端固定连接，鱼眼接头的另一端转动连接在三角板的一个角上，三角板的另外两个角上分别安装有滑板固定轴和轴承。

本实用新型设计新颖，占用空间小，结构简单，调节维修方便，能够适应各种管材的锁紧装置结构，适用范围广。

申请人：广东威利坚机械集团有限公司
地址：528300 广东省佛山市顺德区容桂成业路16号
国籍：CN
代理机构：北京华仲龙腾专利代理事务所(普通合伙)
代理人：李静
更多信息请下载全文后查看。
