氯离子含量与不锈钢的选型

不锈钢氯离子含量标准不锈钢是一种具有优良耐腐蚀性能的合金材料，因其在氯化物环境中的抗腐蚀性能而得到广泛应用。

在实际应用中，不锈钢制品常常会接触到含氯介质，因此不锈钢中的氯离子含量成为评定其抗腐蚀性能的重要指标之一。

我国对不锈钢氯离子含量的标准规定主要包括两个方面，一是对不锈钢材料的氯离子含量进行了限制，二是对不锈钢制品在不同环境下的抗腐蚀性能进行了分类标准。

根据相关标准规定，不同用途的不锈钢制品对氯离子含量有不同的要求。

首先，不锈钢材料的氯离子含量标准是指在不锈钢材料的化学成分中，对氯离子含量进行了严格的限制。

目前，国家标准对不锈钢材料的氯离子含量限制在0.03%以下，这是由于氯离子是导致不锈钢腐蚀的主要因素之一，超标的氯离子含量会导致不锈钢制品在潮湿、氯化物环境中出现腐蚀现象。

因此，严格控制不锈钢材料中的氯离子含量，对于保证不锈钢制品的耐腐蚀性能具有重要意义。

其次，不同环境下的不锈钢制品对氯离子含量有不同的要求。

一般来说，对于在常温、常压下的不锈钢制品，国家标准规定的氯离子含量限制是0.03%以下；而对于在高温、高压、高氯化物浓度环境下使用的不锈钢制品，国家标准对其氯离子含量有更为严格的要求，一般要求在0.01%以下。

这是因为在高温、高压、高氯化物浓度环境下，不锈钢制品更容易发生腐蚀，因此需要进一步降低氯离子含量，以保证其抗腐蚀性能。

总的来说，不锈钢氯离子含量标准是保证不锈钢制品耐腐蚀性能的重要指标之一。

严格控制不锈钢材料中的氯离子含量，对于提高不锈钢制品的抗腐蚀能力具有重要意义。

同时，根据不同环境下的使用要求，对不同用途的不锈钢制品制定相应的氯离子含量标准，可以更好地满足不同环境下的工程需求，保证不锈钢制品的使用安全可靠。

因此，不锈钢氯离子含量标准的制定和执行，对于保障不锈钢制品的质量和安全使用具有重要意义，也为不锈钢在各个领域的应用提供了有力的保障。

希望相关部门和企业能够严格执行不锈钢氯离子含量标准，确保不锈钢制品的质量和安全使用。

氯离子腐蚀环境下如何选择超低碳不锈钢材料?安排了老铁小编先给大家简单介绍下什么是氯离子腐蚀，对不锈钢有什么危害？在化学中，氯原子得到电荷后发生化学反应，形成氯离子。

氯离子半径比较小，扩散比较困难，但是当氯离子运动到不锈钢表面时就会附上表面，把不锈钢表面上的纯化膜一点点剥下来，直到纯化膜出现微观缺口。

当纯化膜出现缺口时，会迅速形成一个腐蚀出来的深坑，这种现象一般称之为点蚀。

除了点蚀之外还有因氯离子造成的应力腐蚀、缝隙腐蚀。

小编要补充一点，氯离子并不是跟谁搭档都会腐蚀，尤其氯化钠虽然常见，但是在海水中就是氯化钠氯化钾，海水腐蚀是最常见的氯离子腐蚀。

那么在氯离子腐蚀环境下如何选择超低碳不锈钢材料？3041不锈钢，是最广泛使用的奥氏体不锈钢之一，适用于浓度V30%、温度WIoOC或浓度230%、温度V50C的硝酸；温度WIOOC的各种浓度的碳酸、氨水和醇类。

3041不锈钢的耐腐蚀性能和用途与304不锈钢基本相同，但其含碳量更低（≤0.03%）,故耐腐蚀性能（尤其是耐晶间腐蚀，包括焊缝区中含氯介殖（如冷却水）和可焊性更好，可用于半焊式或全焊式PHE。

3161不锈钢，也是奥氏体不锈钢之一，适用于浓度＜50%的醋酸和苛性碱液；碳酸;醇类和丙酮等溶剂；温度W1（XrC的稀硝酸。

由于3161不锈钢含有2%-3%的包含量，故在海水和其他含氯介质中的耐腐蚀性比3041不锈钢好，完全可以替代3041不锈钢。

9041不锈钢，是一种兼顾了价格与耐腐蚀性能的奥氏体不锈钢，而且性价比比较高。

9041不锈钢的耐腐蚀性能比以上两种不锈钢好，特别适合硫酸、磷酸等和氯离子。

再则铭、银、铝三种金属元素的含量比较高，故具有良好的耐应力腐蚀、点蚀和缝隙腐蚀性能。

各ppm浓度和温度下氯离子不锈钢耐腐蚀性能与选材(完整版)1、普及下常规不锈钢用于哪些氯离子环境不锈钢材质耐氯离子腐蚀标准可参照《火电厂循环水处理》一书明确约定：⑴、T304不锈钢使用环境：氯离子含量为0-200mg/L⑵、T316不锈钢使用环境：氯离子含量为＜1000mg/L⑶、T317不锈钢使用环境：氯离子含量为＜5000mg/L按规范《GB 50235-2010 工业金属管道工程施工规范》、《GB 50184-2011 工业金属管道工程施工质量验收规范》规定，水中氯离子含量不得超过25mg/L（25ppm）。

液压试验应符合下列规定：液压试验应使用洁净水。

当对不锈钢、镍及镍合金管道，或对连有不锈钢、镍及镍合金管道或设备的管道进行试验时，水中氯离子含量不得超过25mg/L（25ppm）。

2、不锈钢、超级不锈钢和钛材所用氯离子环境下图为不锈钢、超级不锈钢和钛材所用氯离子环境。

红色为低ppm和低温环境，选用常规不锈钢304，绿色高温和高ppm环境，先用纯钛TA1。

从图表可以看出，耐氯离子腐蚀有个简易的排列：304<316L<904L<254SMO<纯钛3、双相钢耐氯离子腐蚀怎么样？有同学会问，双相钢耐氯离子腐蚀怎样？性能如何？下图为PRE耐腐蚀当量值，耐点腐蚀指数 PRE (PittingResistance Equivalent) 数值反映的是材料的耐氯离子点腐蚀倾向。

从下图可以看出，双相钢2101、2304、2205、2507四个牌号耐腐蚀倾向均大于普通316L，有些材料和超级不锈钢相当。

如2507耐点腐蚀就媲美254SMO，2205与904L的耐氯离子点腐蚀腐蚀性能相当。

代入上面第2部分，很清楚可以看到他们排在什么位置。

上面G150腐蚀试验是奥托昆普发明的电化学临界点蚀温度的标准试验方法，临界点腐蚀温度如上：可以看出，G150结果与PRE数值结果类同。

4、超级不锈钢254SMO与316L耐氯离子腐蚀上面黑白图和蓝色图一样，是来自奥托昆普不同年份和版本的图示，可以看出：316L耐氯离子点腐蚀性能远低于254SMO，耐缝隙腐蚀结果同样。

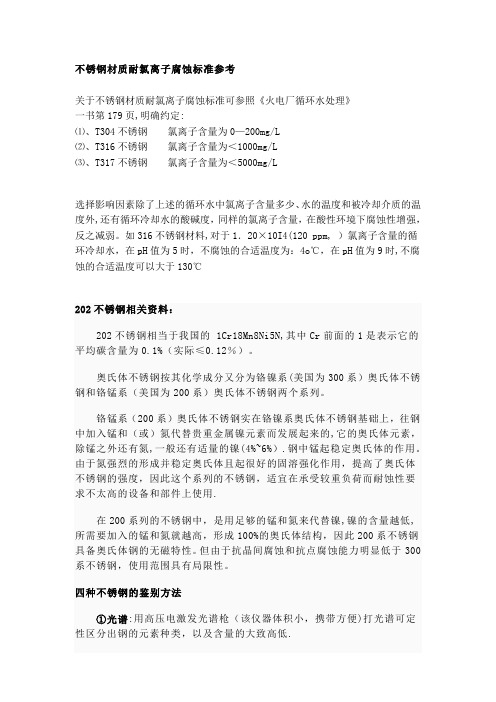

不锈钢材质耐氯离子腐蚀标准参考关于不锈钢材质耐氯离子腐蚀标准可参照《火电厂循环水处理》一书第179页,明确约定:⑴、T304不锈钢氯离子含量为0—200mg/L⑵、T316不锈钢氯离子含量为＜1000mg/L⑶、T317不锈钢氯离子含量为＜5000mg/L选择影响因素除了上述的循环水中氯离子含量多少、水的温度和被冷却介质的温度外,还有循环冷却水的酸碱度，同样的氯离子含量，在酸性环境下腐蚀性增强，反之减弱。

如316不锈钢材料,对于1．20×10I4(120 ppm, ）氯离子含量的循环冷却水，在pH值为5时，不腐蚀的合适温度为：4o℃，在pH值为9时,不腐蚀的合适温度可以大于130℃202不锈钢相关资料：202不锈钢相当于我国的 1Cr18Mn8Ni5N,其中Cr前面的1是表示它的平均碳含量为0.1%（实际≤0.12％）。

奥氏体不锈钢按其化学成分又分为铬镍系(美国为300系）奥氏体不锈钢和铬锰系（美国为200系）奥氏体不锈钢两个系列。

铬锰系（200系）奥氏体不锈钢实在铬镍系奥氏体不锈钢基础上，往钢中加入锰和（或）氮代替贵重金属镍元素而发展起来的,它的奥氏体元素，除锰之外还有氮,一般还有适量的镍(4%~6%）.钢中锰起稳定奥氏体的作用。

由于氮强烈的形成并稳定奥氏体且起很好的固溶强化作用，提高了奥氏体不锈钢的强度，因此这个系列的不锈钢，适宜在承受较重负荷而耐蚀性要求不太高的设备和部件上使用.在200系列的不锈钢中，是用足够的锰和氮来代替镍,镍的含量越低,所需要加入的锰和氮就越高，形成100%的奥氏体结构，因此200系不锈钢具备奥氏体钢的无磁特性。

但由于抗晶间腐蚀和抗点腐蚀能力明显低于300系不锈钢，使用范围具有局限性。

四种不锈钢的鉴别方法①光谱:用高压电激发光谱枪（该仪器体积小，携带方便)打光谱可定性区分出钢的元素种类，以及含量的大致高低.②化学试剂:有一种专门的试剂叫镍定性液，将其滴在不锈钢表面,通电后瞬间氧化，生成淡白色或浅黄色，说明该不锈钢不含镍；生成淡玫瑰红色且马上褪色变成深黄色，说明该不锈钢含镍在1%—2%左右；生成玫瑰红色且不褪色，说明该不锈钢含镍在4％以上，玫瑰红色越鲜艳说明含镍量越高.③色泽:经过酸洗的不锈钢的表面色泽：300系不锈钢银白色并呈玉色；400系不锈钢白色并稍灰，光泽弱；200系不锈钢的色泽与300系不锈钢相似，稍淡. 未经酸洗的不锈钢的表面色泽：300系不锈钢呈棕白色；400系不锈钢呈棕黑色;200系不锈钢呈黑色。

不锈钢材质耐氯离子腐蚀标准参考关于不锈钢材质耐氯离子腐蚀标准可参照《火电厂循环水处理》一书第179页,明确约定:⑴、T304不锈钢氯离子含量为0-200mg/L⑵、T316不锈钢氯离子含量为＜1000mg/L⑶、T317不锈钢氯离子含量为＜5000mg/L选择影响因素除了上述的循环水中氯离子含量多少、水的温度和被冷却介质的温度外，还有循环冷却水的酸碱度，同样的氯离子含量，在酸性环境下腐蚀性增强，反之减弱。

如316不锈钢材料，对于1．20×10I4(120 ppm， )氯离子含量的循环冷却水，在pH值为5时，不腐蚀的合适温度为：4o℃，在pH值为9时，不腐蚀的合适温度可以大于130℃202不锈钢相关资料：202不锈钢相当于我国的 1Cr18Mn8Ni5N,其中Cr前面的1是表示它的平均碳含量为0.1%（实际≤0.12%）。

奥氏体不锈钢按其化学成分又分为铬镍系（美国为300系）奥氏体不锈钢和铬锰系（美国为200系）奥氏体不锈钢两个系列。

铬锰系（200系）奥氏体不锈钢实在铬镍系奥氏体不锈钢基础上，往钢中加入锰和（或）氮代替贵重金属镍元素而发展起来的，它的奥氏体元素，除锰之外还有氮，一般还有适量的镍（4%~6%）。

钢中锰起稳定奥氏体的作用。

由于氮强烈的形成并稳定奥氏体且起很好的固溶强化作用，提高了奥氏体不锈钢的强度，因此这个系列的不锈钢，适宜在承受较重负荷而耐蚀性要求不太高的设备和部件上使用。

在200系列的不锈钢中，是用足够的锰和氮来代替镍，镍的含量越低，所需要加入的锰和氮就越高，形成100%的奥氏体结构，因此200系不锈钢具备奥氏体钢的无磁特性。

但由于抗晶间腐蚀和抗点腐蚀能力明显低于300系不锈钢，使用范围具有局限性。

四种不锈钢的鉴别方法①光谱：用高压电激发光谱枪（该仪器体积小，携带方便）打光谱可定性区分出钢的元素种类，以及含量的大致高低。

②化学试剂：有一种专门的试剂叫镍定性液，将其滴在不锈钢表面，通电后瞬间氧化，生成淡白色或浅黄色，说明该不锈钢不含镍；生成淡玫瑰红色且马上褪色变成深黄色，说明该不锈钢含镍在1%—2%左右；生成玫瑰红色且不褪色，说明该不锈钢含镍在4%以上，玫瑰红色越鲜艳说明含镍量越高。

氯离子含量与不锈钢的选型304 CL-含量标准25℃时 100mg/L50℃时 75mg/L75℃时 40mg/L100℃时 20mg/L120℃时 10mg/L下面是不同氯离子含量对应的材料选择，仅供参考氯离子浓度 60度 80度 120度 130度< 10ppm 304 304 304 316< 25ppm 304 304 316 316< 50ppm 304 316 316 Ti< 80ppm 316 316 316 Ti< 150ppm 316 316 Ti Ti< 300ppm 316 Ti Ti Ti> 300ppm Ti Ti Ti Ti关于不锈钢材质耐氯离子腐蚀标准可参照《火电厂循环水处理》一书第179页,明确约定: ⑴、T304不锈钢氯离子含量为0-200mg/L⑵、T316不锈钢氯离子含量为＜1000mg/L⑶、T317不锈钢氯离子含量为＜5000mg/L氯离子对不锈钢钝化膜的破坏处于钝态的金属仍有一定的反应能力，即钝化膜的溶解和修复（再钝化）处于动平衡状态。

当介质中含有活性阴离子（常见的如氯离子）时，平衡便受到破坏，溶解占优势。

其原因是氯离子能优先地有选择地吸附在钝化膜上，把氧原子排挤掉，然后和钝化膜中的阳离子结合成可溶性氯化物，结果在新露出的基底金属的特定点上生成小蚀坑（孔径多在20～30μm），这些小蚀坑称为孔蚀核，亦可理解为蚀孔生成的活性中心。

氯离子的存在对不锈钢的钝态起到直接的破环作用。

对含不同浓度氯离子溶液中的不锈钢试样采取恒电位法测量的电位与电流关系曲线中可以看出阳极电位达到一定值，电流密度突然变小，表示开始形成稳定的钝化膜，其电阻比较高，并在一定的电位区域（钝化区）内保持。

随着氯离子浓度的升高，其临界电流密度增加，初级钝化电位也升高，并缩小了钝化区范围。

对这种特性的解释是在钝化电位区域内，氯离子与氧化性物质竞争，并且进入薄膜之中，因此产生晶格缺陷，降低了氧化物的电阻率。

氯离子含量与不锈钢的选型
态。

而氯离子会破坏不锈钢钝化膜，使其失去保护作用，从而引起金属的腐蚀。

因此，在使用不锈钢材料时，需要注意其耐氯离子腐蚀性能。

根据304CL的含量标准，不同温度下氯离子的含量也有所不同。

例如，在25℃时，氯离子的含量应该控制在
100mg/L以下，而在100℃时，则应该控制在20mg/L以下。

根据不同氯离子含量的要求，可以选择不同的不锈钢材质。

例如，在氯离子浓度低于10ppm时，可以选择304或316不锈钢材质，而在氯离子浓度高于300ppm时，则需要选择Ti不锈钢材质。

需要注意的是，不同不锈钢材质的耐氯离子腐蚀标准也不同。

根据《火电厂循环水处理》一书的规定，T304不锈钢的氯离子含量应该控制在0-200mg/L以下，而T316不锈钢和
T317不锈钢则分别应该控制在＜1000mg/L和＜5000mg/L以下。

最后，需要特别注意的是，氯离子对不锈钢钝化膜的破坏是不可忽视的。

因此，在使用不锈钢材料时，需要严格控制氯离子的含量，以确保不锈钢材料的耐腐蚀性能。

不锈钢对水氯离子的要求
嘿，朋友们！咱今天来聊聊不锈钢对水氯离子的那些要求哟！这可真不是能随便糊弄的事儿呢！
你想想看啊，不锈钢就像是个有点小脾气的家伙。

要是水里的氯离子超标了，那它可就不乐意啦！比如说在海边，海水里氯离子可多啦，要是用普通的不锈钢去接触，没多久就可能被腐蚀得不像样子啦，这就好像是让一个娇弱的人去干重体力活，能受得了嘛！
一般来说呢，不锈钢对水氯离子是有一定容忍度的。

不同类型的不锈钢，这个容忍度还不一样呢！比如说 304 不锈钢，对氯离子的要求就相对低一些，但也不是毫无底线呀！如果氯离子长期大量存在，它也会扛不住呀！这就好比是人的抵抗力，偶尔有点小病菌没问题，可要是太多病菌一起攻击，那不就病倒啦！
咱再拿 316 不锈钢来说，它对氯离子的耐受性就强一些，但也别太过
分呀！要是你把它放在氯离子严重超标的水里，那它也得发脾气呀，也会被腐蚀掉呢！就像你一直让一个人过度劳累，他也得累垮呀！
所以呀，咱用不锈钢的时候可得注意水氯离子的含量，别等它坏掉了才后悔莫及呀！这可不是开玩笑的事儿呢，朋友们！。

304不锈钢氯离子含量最低要求在当今社会，材料的选择与应用对于产品的性能和质量至关重要。

而在不锈钢材料中，304不锈钢因其优异的耐腐蚀性能和机械性能而被广泛应用于食品加工、化工设备、医疗器械等领域。

然而，随着环境污染和工业化进程的加剧，氯离子的侵蚀性对于不锈钢材料的腐蚀性能提出了更高的要求。

对于304不锈钢的氯离子含量的最低要求成为了一个重要的研究和开发方向。

一、氯离子对304不锈钢的影响氯离子是不锈钢材料的一大腐蚀介质，当氯离子的含量超过一定的浓度时，将严重影响304不锈钢的耐腐蚀性能。

因为氯离子在304不锈钢表面形成氯离子离子膜，阻止了氧的进入，导致氧化还原反应不能进行，从而降低了不锈钢的耐蚀性。

尤其是在高温、高压或潮湿环境下，氯离子更容易引起不锈钢材料的腐蚀。

而304不锈钢通常被应用在具有腐蚀环境的领域，因此对于其氯离子含量的最低要求显得尤为重要。

二、304不锈钢氯离子含量的最低要求针对304不锈钢在不同应用环境下对氯离子含量的最低要求存在一些差异。

在一般的室内环境下，氯离子的含量要求相对较低，一般在50ppm以下即可满足需求。

而在潮湿、高温、高压及有机酸或盐酸等腐蚀性介质环境中，对304不锈钢的氯离子含量有更高的要求，通常要求在25ppm以下。

在一些特殊领域比如海洋工程等，对氯离子含量更是提出了更高的要求，一般控制在10ppm以下。

对于304不锈钢氯离子含量的最低要求应该根据具体应用环境来进行细化和规范。

三、个人观点和理解个人认为，对于304不锈钢氯离子含量的最低要求不仅仅是技术指标，更是对品质和安全的保障。

随着不锈钢产品在生活和工业中的广泛应用，原材料的品质与安全问题已经受到了越来越多的关注。

而氯离子作为不锈钢材料的腐蚀介质，其含量的控制将直接影响到产品的使用寿命和安全性。

对于304不锈钢氯离子含量的最低要求应该更多地从产品的品质和安全性出发，而非仅仅停留在技术指标的层面。

304不锈钢氯离子含量的最低要求是一个与产品品质和安全密切相关的重要指标。

304 CL-含量标准25℃时100mg/L50℃时75mg/L75℃时40mg/L100℃时20mg/L120℃时10mg/L下面是不同氯离子含量对应的材料选择，仅供参考氯离子浓度60度80度120度130度< 10ppm 304 304 304 316< 25ppm 304 304 316 316< 50ppm 304 316 316 Ti< 80ppm 316 316 316 Ti< 150ppm 316 316 Ti Ti< 300ppm 316 Ti Ti Ti> 300ppm Ti Ti Ti Ti关于不锈钢材质耐氯离子腐蚀标准可参照《火电厂循环水处理》一书第179页,明确约定:⑴、T304不锈钢氯离子含量为0-200mg/L⑵、T316不锈钢氯离子含量为＜1000mg/L⑶、T317不锈钢氯离子含量为＜5000mg/L氯离子对不锈钢钝化膜的破坏处于钝态的金属仍有一定的反应能力，即钝化膜的溶解和修复（再钝化）处于动平衡状态。

当介质中含有活性阴离子（常见的如氯离子）时，平衡便受到破坏，溶解占优势。

其原因是氯离子能优先地有选择地吸附在钝化膜上，把氧原子排挤掉，然后和钝化膜中的阳离子结合成可溶性氯化物，结果在新露出的基底金属的特定点上生成小蚀坑（孔径多在20～30μm），这些小蚀坑称为孔蚀核，亦可理解为蚀孔生成的活性中心。

氯离子的存在对不锈钢的钝态起到直接的破环作用。

对含不同浓度氯离子溶液中的不锈钢试样采取恒电位法测量的电位与电流关系曲线中可以看出阳极电位达到一定值，电流密度突然变小，表示开始形成稳定的钝化膜，其电阻比较高，并在一定的电位区域（钝化区）内保持。

随着氯离子浓度的升高，其临界电流密度增加，初级钝化电位也升高，并缩小了钝化区范围。

对这种特性的解释是在钝化电位区域内，氯离子与氧化性物质竞争，并且进入薄膜之中，因此产生晶格缺陷，降低了氧化物的电阻率。
