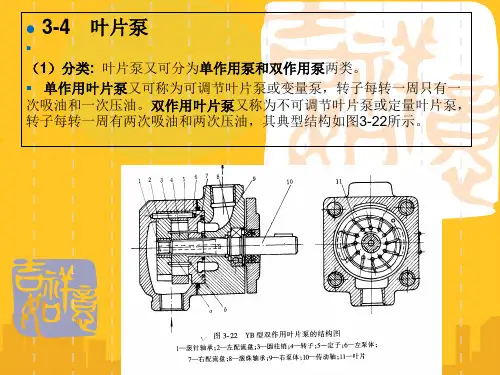

3.3.2 单作用叶片泵教学目标：单作用叶片泵的定义、结构及工作原理，变量特性，结构问题和应用特点14G电维5班程丁元一.单作用叶片泵1.定义：它与双作用泵的主要差别在于它的定子是一个与转子偏心放置的内圆柱面，转子每转一周，每个密封工作腔吸油、压油各一次，故称单做用叶片泵。

（泵只有一个吸油区，和一个压油区，因而作用在转子上的径向液压力不平衡，所以又称为非平衡式叶片泵）由于转子于定子偏心距e和偏心方向可调，所以单作用叶片泵也可作为双向变量泵使用。

2.结构1-配油盘，2-转动轴，3-转子，4-定子，5-叶片3.结构特点及工作原理由转、定子，叶片，转动轴，配油盘组成。

转子有径向斜槽，内装叶片，配油盘装在转子两边，旋转时惯性和油压力的作用使叶片紧靠定子，使其形成多个密封空间。

配油盘有吸油口和压油口，工作时叶片伸出，密封容积增大行成真空从吸油口吸油，叶片逐渐压入，油从压油口出。

二.变量特性（了解内容）1.限压式变量叶片泵结构：1-转子，2-定子，3-限压弹簧4-调节螺钉5-反馈缸柱塞4.工作过程2.工作原理及特性曲线①工作原理：限压式变量叶片泵是单作用叶片泵根据前面介绍的单作用叶片泵的工作原理改变定子和转子间的偏心距e,就能改变泵的输出流量限压式变量叶片泵能借助输出压力的大小自动改变偏心距e的大小来改变输出流量②特性曲线：曲线AB段稍有下降是泵的泄露引起的，当泵的工作压力升高而大于限定压力Pb是，PA≥Fs（左侧限压弹簧的预紧力），定子左移，偏心量减小，泵的流量也减小。

当泵的压力达到极限压力Pc时，偏心量接近零，泵不再有流量输出。

3.流量计算①定义：所谓流量，是指单位时间内流经封闭管道或明渠有效截面的流体量，又称瞬时流量。

②计算：（排量，平均实际流量）如果不考虑叶片厚度，设定子内径为D，定子与转子的偏心量为e，叶片宽度为b，转子转速为n，则泵的排量近似为2π=V beD单作用叶片泵的平均实际流量为π=qηbeDnv24.结构问题1）叶片底部单作用叶片泵底部的油液是自动切换的，即当叶片在压油区时，其底部通压力油；在吸油区时则与吸油腔接通。

单作用叶片泵工作原理
单作用叶片泵是一种常用的液压泵，其工作原理如下：
1. 泵的构造
单作用叶片泵由泵体、转子、叶片和排液管等部件组成。

泵体内有一个椭圆形的内部腔室，里面装有转子和叶片。

转子通过连接杆与传动机构相连，使其能够旋转。

叶片则安装在转子上，与内壁形成密闭的工作腔。

2. 入口阀门
当泵的转子开始旋转时，液体通过入口阀门进入泵体内。

入口阀门是一个球形或圆锥形的金属件，在泵体前部连接入口管道。

它具有两个作用：一是防止回流，只允许液体流入泵体；二是通过控制进入泵腔的液体量来调节流量。

3. 工作腔
液体进入泵体后，会被叶片分离到转子的腔室中。

随着转子的旋转，叶片与内壁形成一系列封闭的工作腔室。

当转子旋转时，液体被挤压到较小的腔室中，从而增加其压力。

4. 排液管
随着转子的进一步旋转，液体通过排液管离开泵体。

排液管连接到泵体的后部，液体在此处被释放到外部系统或储液容器中。

5. 工作过程
当转子旋转至接近最高点时，叶片会与泵体内壁完全接触，形成最小腔室。

此时，液体被挤压至最高压力，泵的输出压力也
达到最大值。

随后，转子继续旋转，叶片开始与泵体内壁分离，液体压力降低。

在转子旋转一圈后，液体被完全抽出泵体，泵的一个工作周期完成。

总之，单作用叶片泵通过转子和叶片的旋转运动将液体吸入、挤压和排出，实现液体的输送和压力增加。

其工作过程简单、结构紧凑，适用于一些低压、大流量的液压系统。

单作用叶片泵的结构哎哟，说到单作用叶片泵的结构，这可真是咱们机械工程里的一个宝贝啊。

咱那天在实验室里正琢磨这玩意儿，还真让我给琢磨了个透彻。

首先你得知道，单作用叶片泵这东西，它长得可不像咱们平时见到的那些水壶、水泵啥的。

它是个高颜值的“小鲜肉”，外壳光滑，线条流畅，就像一个精密的机械艺术品。

咱们得先看它的“脸”——进、出口。

这俩口子可是泵的心脏，一个负责把液体吸进来，一个负责把液体吐出去。

咱可不敢小看了这两个口子，它们可是泵工作的关键。

你看，进口那儿有个专门的滤网，保证不让杂质进到泵里捣乱。

出口那儿呢，有个调节阀，可以控制流量的多少。

再往里头瞧瞧，咱们就能看到叶片泵的“灵魂”——转子。

这转子啊，得有俩，一正一反，就像咱俩脑袋一前一后，相互配合。

转子上有几个叶片，叶片之间形成一系列空间，就像咱们小时候玩的拼图，拼在一起就是一条流畅的通道。

液体在这通道里穿梭，就像穿越迷宫一样，一路顺畅。

接下来，咱们得看看叶片泵的“神经系统”——轴承。

这轴承啊，就像人体的脊椎，支撑着整个泵的工作。

它负责承受转子的重量和运行中的震动，保证泵的平稳运行。

要说最神奇的，还得是叶片泵的“运动系统”——惯性。

这惯性啊，可了不得，能让泵在停止工作时还能继续向外输送液体。

你想啊，泵在工作时，液体就像被磁铁吸住一样，一直向前运动，直到惯性作用消失，才停止工作。

咱那天在实验室里，还和同行们探讨了一番。

这单作用叶片泵啊，虽然看起来简单，但它的结构可真是巧妙。

咱们得为这些工程师们点赞，他们用智慧创造了这么一个神奇的机械。

哎，说起来，这单作用叶片泵的结构，真是让我开了眼界。

它不仅让我明白了机械工程的魅力，还让我对生活有了新的认识。

看来，这世界上，真的有太多值得我们学习和探索的东西了。

单作用叶片泵工作原理一、前言单作用叶片泵是一种常见的液压元件，广泛应用于机械设备、工业生产等领域。

它的工作原理相对简单，但却非常重要。

本文将详细介绍单作用叶片泵的工作原理。

二、单作用叶片泵的定义单作用叶片泵是一种通过旋转叶轮将液体压缩并推送到管道或其他设备中的液压元件。

它只能实现单向流动，即只能将液体从进口推送到出口，并不能反向流动。

三、单作用叶片泵的结构单作用叶片泵主要由以下几个部分组成：1. 叶轮：由多个弯曲形状相同的叶片组成，可以旋转。

2. 壳体：包裹着叶轮，形成一个密闭空间。

3. 进口：液体从这里进入壳体。

4. 出口：经过压缩后的液体从这里流出。

5. 排气孔：排出壳体内部气体和残留液体。

四、单作用叶片泵的工作原理1. 初始状态下，进口和出口之间是没有连接的。

此时，壳体内部的液体处于静止状态。

2. 当叶轮开始旋转时，叶片与壳体之间的空间逐渐变小。

这时，进口处的液体被吸入到这个空间中。

3. 随着叶轮的继续旋转，空间中的液体被压缩。

当压力达到一定程度时，出口处的阀门打开，压缩后的液体从出口流出。

4. 叶轮继续旋转，此时进口处的阀门关闭。

由于叶轮只能实现单向流动，因此无法将液体反向推回进口。

5. 当叶轮旋转到某个位置时，排气孔会打开，将壳体内部残留的气体和液体排出。

6. 叶轮继续旋转，回到初始状态。

整个工作循环完成。

五、单作用叶片泵的优缺点1. 优点：结构简单、工作可靠、价格低廉、易于维护等。

2. 缺点：只能实现单向流动、压力较低、噪音较大等。

六、应用领域单作用叶片泵广泛应用于机械设备、工业生产等领域。

例如，农业机械、建筑机械、矿山机械、船舶等都需要使用液压元件，其中单作用叶片泵就是其中一种重要的液压元件。

七、总结单作用叶片泵是一种常见的液压元件，其工作原理相对简单，但却非常重要。

通过本文的介绍，相信读者已经对单作用叶片泵有了更深入的了解。
