西门子300PLC硬件组态流程
一、实验内容
利用Step7软件实现PC机与PLC基于工业以太网通信的硬件组态操作。
二、实验硬件 序型 号 备 注 1 PC机 安装win7旗舰版 2 S7-300PLC 可编程控制器 CPU315-2DP/PN
3 Step7 版本V5.5中文 4 工业网线
三、流程
1.硬件连接如图所示
图1 硬件连接图 本实验PC机与PLC通信采用工业以太网协议，需要保证二者在同一个IP地址段上，因此本地PC电脑IP地址设置为192.168.0.2，PLC的IP地址为192.168.0.1，具体怎样设置此处不重复。 2.Step7的硬件组态
下面将通过新建一个项目的过程，来说明 Step7 软件的组态过程。打开控制屏上的旋钮开关，此时停止的“红灯”亮，启动计算机，双击计算机桌面上的图标打开 Step7 项目管理软件，界面如图 2所示：
图2 STEP7 软件界面 控制屏的电源开关
点击此处关闭已有项目 网线一端接此处，另一端接PC网卡出 图2中有一个已经存在的工程，请把它关闭掉。
点击工具栏上 图标（或者打开File文件菜单里面New新建子菜单），出现如图 3 界面。
图 3 新建项目界面
在图3的界面里，我们在“Name名称”栏中输入要新建的项目名称，例如：test1。点
击“Browse浏览”按钮可以更改项目存储的路径（注意路径不能含有中文字符），不选择的
则系统认为为默认的路径，一般我们可以不做更改。单击“OK” 后出现图 4 界面。
图 4 项目界面
如图5操作，添加一个 PLC 站(S7 300)，依次点击命令菜单栏中“Insert/Station/Simatic300 Station”。
最近新建过的项目
此处填写新建项目名称
此处选择新建项目存放位置
图 5 添加 S7-300PLC 站
出现如图 6 下列界面。
图6 添加 S7-300PLC 站
双击图6界面右边的“HardWare硬件”后进入硬件组态界面，如图7。
龙源期刊网

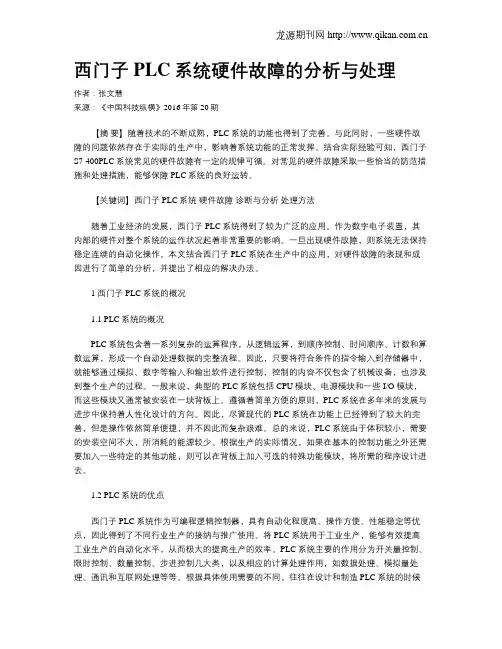

西门子PLC系统硬件故障的分析与处理
作者：张文慧
来源：《中国科技纵横》2016年第20期
【摘 要】随着技术的不断成熟，PLC系统的功能也得到了完善。与此同时，一些硬件故障的问题依然存在于实际的生产中，影响着系统功能的正常发挥。结合实际经验可知，西门子S7-400PLC系统常见的硬件故障有一定的规律可循。对常见的硬件故障采取一些恰当的防范措施和处理措施，能够保障PLC系统的良好运转。
【关键词】西门子PLC系统 硬件故障 诊断与分析 处理方法
随着工业经济的发展，西门子PLC系统得到了较为广泛的应用。作为数字电子装置，其内部的硬件对整个系统的运作状况起着非常重要的影响。一旦出现硬件故障，则系统无法保持稳定连续的自动化操作。本文结合西门子PLC系统在生产中的应用，对硬件故障的表现和成因进行了简单的分析，并提出了相应的解决办法。
1 西门子PLC系统的概况
1.1 PLC系统的概况
PLC系统包含着一系列复杂的运算程序，从逻辑运算，到顺序控制、时间顺序、计数和算数运算，形成一个自动处理数据的完整流程。因此，只要将符合条件的指令输入到存储器中，就能够通过模拟、数字等输入和输出软件进行控制，控制的内容不仅包含了机械设备，也涉及到整个生产的过程。一般来说，典型的PLC系统包括CPU模块、电源模块和一些I/O模块，而这些模块又通常被安装在一块背板上。遵循着简单方便的原则，PLC系统在多年来的发展与进步中保持着人性化设计的方向。因此，尽管现代的PLC系统在功能上已经得到了较大的完善，但是操作依然简单便捷，并不因此而复杂艰难。总的来说，PLC系统由于体积较小，需要的安装空间不大，所消耗的能源较少。根据生产的实际情况，如果在基本的控制功能之外还需要加入一些特定的其他功能，则可以在背板上加入可选的特殊功能模块，将所需的程序设计进去。
1、中央处理器（CPU）
与一般计算机一样，CPU是PLC的核心。它按PLC中系统程序赋予的功能指挥PLC有条不紊地进行工作。其主要任务有：控制从编程器键入的用 户程序和数据的接收与存储；用扫描的方式通过I/O部件接收现场的状态或数据，并存入输入映像存储器或数据存储器中；诊断PLC内部电路的工作故障和编程 中的语法错误等；PLC进入运行状态后，从存储器逐条读取用户指令，经过命令解释后按指令规定的任务进行数据传送、逻辑或算术运算等；根据运算等结果，更 新有关标志位的状态和输出映像存储器的内容，再经输出部件实现输出控制、制表打印或数据通信等功能。
2、存储器
系统存储器用来存放由PLC生产厂家编写的系统程序，并固化在ROM内，用户不能直接更改。它使PLC具有基本的智能，能够完成PLC设计者规 定的各项工作。系统程序质量的好坏在很大程度上决定了PLC的性能。其内容主要包括三部分：第一部分为系统管理程序，它主管控制PLC的运行，使整个 PLC按部就班地工作；第二部分为用户指令解释程序，通过用户指令解释程序将PLC的编程语言变为机器语言指令，再由CPU执行这些指令；第三部分为标准 程序模块与系统调用程序，它包括许多不同功能的子程序及其调用管理程序，如完成输入、输出及特殊运算等的子程序。PLC的具体工作都是由这部分程序来完成 的，这部分程序的多少决定了PLC性能的强弱。
用户存储器包括用户存储器（程序区）和功能存储器（数据区）两部分。用户程序存储器用来存放用户针对具体控制任务，用规定的PLC编程语言编写 的各种用户程序。用户程序存储器根据所选用的存储器单元类型的不同，可以是RAM（有掉电保护）、EPROM或EEPROM存储器，其内容可以由用户任意 修改或增删。用户功能存储器用来存放（记忆）用户程序中使用的ON/OFF状态、数值数据等。它构成PLC的各种内部器件，也称“软元件”。用户存储器容 量的大小关系到用户程序容量的大小和内部器件的多少，是反映PLC性能的重要指标之一。
西门子PLC培训教程2024(全)目
录CONTENCT•PLC基础知识
•西门子PLC硬件组成及选型
•西门子PLC软件编程环境搭建
•基本指令集与程序结构设计
•高级功能应用与扩展
•故障诊断与排除技巧分享
01
PLC基础知识PLC定义
发展历程PLC定义与发展历程
可编程逻辑控制器（Programmable Logic Controller，PLC）是一种数字运算操作的电子系统，专为在工业环境下应用而设计。
从1960年代末期的初创阶段，到1970年代中期的成熟阶段，再到1980年代以后的高速发展阶段，PLC技术不断革新，应用领域也不断扩展。
工作原理
PLC采用循环扫描的工作方式，即按照用户程序存储器中存放的先后顺序逐条
执行指令，直到程序结束，然后重新返回第一条指令，开始下一轮新的扫描。
特点
PLC具有可靠性高、抗干扰能力强、编程简单、易于维护等特点。此外，PLC还
具有丰富的I/O
接口模块和强大的通信功能，可方便地与其他设备进行数据交换。PLC工作原理及特点西门子（Siemens）欧姆龙（Omron）
三菱（Mitsubishi）罗克韦尔（Rockwell
）常见PLC品牌与型号介绍
作为全球知名的电气和自动化解决方案提供商，西门子PLC以其高性能、稳定性和广泛的应用领域而著称。常见型号有S7-200、S7-300、S7-400等。欧姆龙PLC以其紧凑的设计、高速的处理速度和丰富的功能而备受赞誉。常见型号有CP1H、CP1L、CJ2M等。
三菱PLC以其高性能、低价格和广泛的应用领域而深受用户喜爱。常见型号有FX3U、FX5U、Q系列等。罗克韦尔PLC以其强大的处理能力、灵活的编程方式和广泛的应用领域而著称。常见型号有MicroLogix、ControlLogix、CompactLogix等。
02
西门子PLC硬件组成及选型作为PLC的核心部件，CPU模块负
责执行用户程序、处理数据、控制
输入输出等操作，直接影响PLC的
性能和速度。CPU模块功能
