今天给大家分享的技术干货是——螺纹紧固件的通用画法和CAD画法，主要从规则、画法详解、实例、尺寸、基本要素等方面展开，一起学习吧~
螺纹紧固件的通用画法
01
六角头螺栓、六角螺母的规定画法
02
六角盖形螺母、紧定螺钉、 平垫圈、弹簧垫圈的规定画法
03
双头螺柱的现行标准及画法
04
内六角圆柱头螺钉、沉头螺钉、
半圆头螺钉、盘头螺钉的规定画法 05
内六角圆柱头螺钉、沉头螺钉、
半圆头螺钉、盘头螺钉的规定画法
06
螺纹局部结构的画法与标注 07
六角头螺栓和六角螺母的简化画法
国家标准允许在绘制六角头螺栓的头部和六角螺母时，采用简化画法。
08
六角头螺栓连接的画法 注意：剖与不剖——
剖切：被紧固连接的零件；
不剖：螺栓、螺母、垫圈。
09
画盲孔内螺纹应注意什么？
10
盲孔内螺纹的画法 内螺纹小径用粗实线，大径用细实线绘制。
孔的深度为什么要比螺纹深0.5d？
这个问题困扰了不少人。
现在我们用丝锥来解释……
11
加工内螺纹的刀具——丝锥简介 12
普通螺纹的基本尺寸及各部名称
D—内螺纹大径（公称直径）；
d—外螺纹大径（公称直径）；
D2 —内螺纹中径；
d2—外螺纹中径；
D1—内螺纹小径；
d1—外螺纹小径；
P—螺距；
H—原始三角形高度。
螺纹中径和小径值是按下列公式计算的，计算数值需圆整到小数点后的第三位。
螺纹中径和小径值也可从GB/T 196—2003表1中查得。
决定螺纹的基本要素有三个：
1、牙型角α 螺纹轴向剖面内螺纹两侧面的夹角。
2、螺距P 它是沿轴线方向上相邻两牙间对应点的距离。
3、螺纹中径D2（d2） 它是一个假想圆柱体的直径。在中径处的螺纹牙厚和牙槽宽相等。只有内外螺纹中径都相等时，两者才能很好地配合。
13
螺旋线的形成
常用紧固件的CAD画法
教你使用CAD画螺钉
一、镙纹有四种常见的形状，三角形、梯形、锯齿形、矩形。今天我们画三角形的螺纹，根据平面图画出三维图形，如图所示
打开AutoCAD软件，进入到三维建模，视图→三维视图→西南等轴测
二、先画螺旋线，如图所示
命令: helix
指定底面的中心点: 0,0
指定底面半径或[直径(D)] <1.0000>: 7
指定顶面半径或[直径(D)] <7.0000>: 7
指定螺旋高度或[轴端点(A)/圈数(T)/圈高(H)/扭曲(W)] <1.0000>: H
指定圈间距<0.2500>: 2
指定螺旋高度或[轴端点(A)/圈数(T)/圈高(H)/扭曲(W)] <1.0000>: 28
二、绘制一个三角形，尺寸为1*1.98，如图所示
三、面域三角形
命令: reg
选择对象:选择三角形的三条边
选择对象:
已提取1个环。
已创建1个面域。
四、扫掠，如图所示
命令: sweep
选择要扫掠的对象:找到1个（选择三角形）
选择扫掠路径或[对齐(A)/基点(B)/比例(S)/扭曲(T)]:（选择螺纹线）
五、创建圆柱体两个圆柱体，如图所示
命令: _cylinder
指定底面的中心点或[三点(3P)/两点(2P)/相切、相切、半径(T)/椭圆(E)]: 0,0
指定底面半径或[直径(D)]: 7
定高度或[两点(2P)/轴端点(A)]: 35
指命令: _cylinder
指定底面的中心点或[三点(3P)/两点(2P)/相切、相切、半径(T)/椭圆(E)]:
指定底面半径或[直径(D)] <7.0000>: d 指定直径<14.0000>: 21
指定高度或[两点(2P)/轴端点(A)] <35.0000>: 11.2
六、用差集去除材料，如图所示
命令: su
选择对象:找到1个（选择圆柱）
选择对象: 选择要减去的实体或面域..
选择对象:找到1个（选择三角螺旋）
七、绘制多边形，并且拉伸，然后利用差集去除材料。如图所示
CAD螺栓、螺纹画法实例演示
一、 粗牙螺栓M16图形实例
二、 画法步骤
1、 画法的总思路：六角头实体，光杆部分实体，螺纹部分实体。此处只介绍螺纹部分实体。
2、 查标准计算出M16粗牙螺纹相关数据、三角形牙型数据，以12.75直径划螺旋，命令：，比如划4圈螺纹，圈高以螺距2为基准，但是在实际确定圈高时要略大于螺距，如2.01，为了在扫掠时能够实现，如果等于螺距牙型不能扫掠，所以只能略大于螺距的近似画法，各种螺纹近似圈高实际尺寸可以自己总结。
3、 画出原始牙型，方向如下图
扫掠牙型，选择基点选项扫掠，路径旋转螺旋线，以图中边中点为基点。实现以下实体。
4、 以上螺纹已经画出，下面修正牙型：
（1） 在螺纹中心画直径13.84圆柱实体，修正原始小径为螺纹小径取并集。
（2） 画内直径16，外直径超过螺纹计算大径大一些的圆筒，差集以修正螺纹大径。
至此螺纹部分完成。把此部分存入块以备插入使用，长度方向复制后并集可以得到不同长度的螺纹长度。

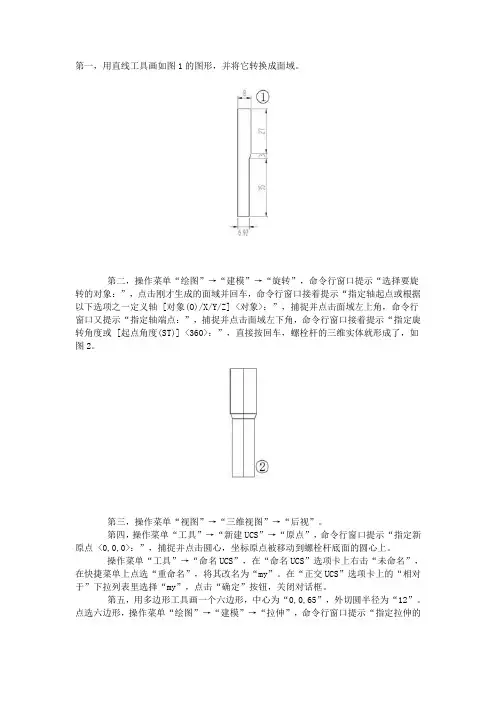

第一，用直线工具画如图1的图形，并将它转换成面域。
第二，操作菜单“绘图”→“建模”→“旋转”，命令行窗口提示“选择要旋转的对象：”，点击刚才生成的面域并回车，命令行窗口接着提示“指定轴起点或根据以下选项之一定义轴 [对象(O)/X/Y/Z] ：”，捕捉并点击面域左上角，命令行窗口又提示“指定轴端点：”，捕捉并点击面域左下角，命令行窗口接着提示“指定旋转角度或 [起点角度(ST)] <360>：”，直接按回车，螺栓杆的三维实体就形成了，如图2。
第三，操作菜单“视图”→“三维视图”→“后视”。
第四，操作菜单“工具”→“新建UCS”→“原点”，命令行窗口提示“指定新原点 <0,0,0>：”，捕捉并点击圆心，坐标原点被移动到螺栓杆底面的圆心上。
操作菜单“工具”→“命名UCS”，在“命名UCS”选项卡上右击“未命名”，在快捷菜单上点选“重命名”，将其改名为“my”。在“正交UCS”选项卡上的“相对于”下拉列表里选择“my”，点击“确定”按钮，关闭对话框。
第五，用多边形工具画一个六边形，中心为“0,0,65”，外切圆半径为“12”。点选六边形，操作菜单“绘图”→“建模”→“拉伸”，命令行窗口提示“指定拉伸的高度或 [方向(D)/路径(P)/倾斜角(T)]：”，键入“10”并会车。
第六，操作菜单“视图”→“三维视图”→“主视”，看到的图形如图3。
第七，在空白处画一个如图4的图形，并将它转换成面域。点选这面域，操作菜单“绘图”→“建模”→“旋转”，用右面2mm长的边为旋转轴，将其旋转成实体，如图5。
第八，操作菜单“修改”→“三维操作”→“对齐”，命令行窗口提示“选择对象：”，点选刚才旋转成的实体并回车，命令行窗口接着提示“指定第一个源点：”，用“捕捉到圆心”捕捉并点击图5中所示的源点，命令行窗口又接着提示“指定第一个目标点：”，键入“0,75,0”并回车，命令行窗口再次提示“指定第二个源点：”，直接回车，该实体被搬到螺栓六方体的顶上，如图6。
