flash芯片fpga读写原理

flash芯片FPGA的读写原理主要基于SPI协议。SPI协议是一种同步全双工通信协议，通常有一个主设备和一个或多个从设备。在Flash芯片FPGA的读写过程中，主设备通过SPI协议向Flash芯片发送指令和数据，实现对Flash芯片的读写操作。

具体来说，Flash芯片FPGA的读写操作可以分为以下步骤：

1.上位机主动发起配置，FPGA被动接收数据进行重配置，此时的配置模式是基于JTAG的被动配置。此操作的结果是将FPGA配置为一个Flash的读写器。

2.配置完成后，上位机开始发送/接收Flash的数据，数据通道为JTAG。FPGA通过JTAG接收到数据之后，根据需求发起对Flash的读写操作，将需要更新的数据写入Flash，完成更新。此过程是更新Flash的过程，烧录过程中Flash只收到FPGA的控制。

3.Flash更新完毕后，在合适的时候让FPGA进行重新配置（例如重新上下电），FPGA会开始主动配置过程，从Flash中读取配置数据完成加载。配置过程是将原厂提供的JTAG-Flash读写控制器加载到FPGA中，在通过JTAG和这个内部的FPGA控制器烧录Flash。

以上信息仅供参考，如需获取更多详细信息，建议咨询专业技术人员。

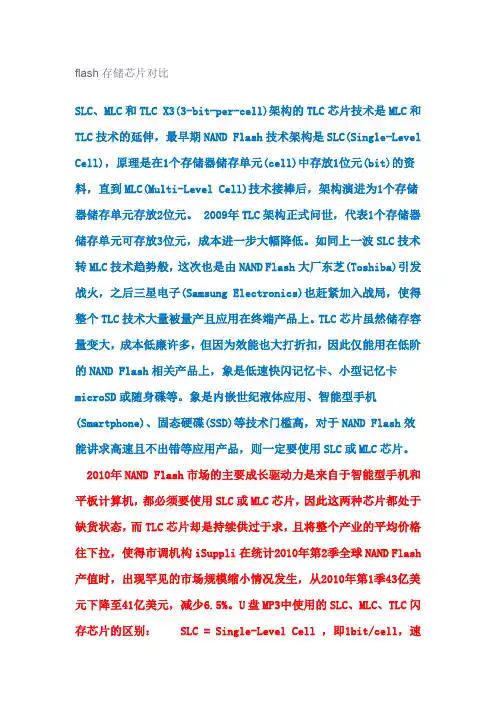

flash存储芯片对比

SLC、MLC和TLC X3(3-bit-per-cell)架构的TLC芯片技术是MLC和

TLC技术的延伸，最早期NAND Flash技术架构是SLC(Single-Level

Cell)，原理是在1个存储器储存单元(cell)中存放1位元(bit)的资

料，直到MLC(Multi-Level Cell)技术接棒后，架构演进为1个存储

器储存单元存放2位元。 2009年TLC架构正式问世，代表1个存储器

储存单元可存放3位元，成本进一步大幅降低。如同上一波SLC技术

转MLC技术趋势般，这次也是由NAND Flash大厂东芝(Toshiba)引发

战火，之后三星电子(Samsung Electronics)也赶紧加入战局，使得

整个TLC技术大量被量产且应用在终端产品上。TLC芯片虽然储存容

量变大，成本低廉许多，但因为效能也大打折扣，因此仅能用在低阶

的NAND Flash相关产品上，象是低速快闪记忆卡、小型记忆卡

microSD或随身碟等。象是内嵌世纪液体应用、智能型手机

(Smartphone)、固态硬碟(SSD)等技术门槛高，对于NAND Flash效

能讲求高速且不出错等应用产品，则一定要使用SLC或MLC芯片。 2010年NAND Flash市场的主要成长驱动力是来自于智能型手机和

平板计算机，都必须要使用SLC或MLC芯片，因此这两种芯片都处于

缺货状态，而TLC芯片却是持续供过于求，且将整个产业的平均价格

往下拉，使得市调机构iSuppli在统计2010年第2季全球NAND Flash

产值时，出现罕见的市场规模缩小情况发生，从2010年第1季43亿美

元下降至41亿美元，减少6.5%。U盘MP3中使用的SLC、MLC、TLC闪

存芯片的区别： SLC = Single-Level Cell ，即1bit/cell，速

度快寿命长，价格超贵（约MLC 3倍以上的价格），约10万次擦写寿

命 MLC = Multi-Level Cell，即2bit/cell，速度一般寿命一般，

nor flash不同密度芯片尺寸

Nor Flash是一种非易失性存储器，常用于嵌入式系统中。它的不同密度芯片尺寸决定了存储容量的大小。本文将分别介绍不同密度的Nor Flash芯片尺寸及其特点。

一、4Mb Nor Flash芯片尺寸

4Mb Nor Flash芯片尺寸相对较小，常见的尺寸为8mm x 20mm。这种芯片容量较小，适用于存储一些简单的数据或者代码。它在成本上相对较低，适合对存储容量要求不高的应用场景。

二、8Mb Nor Flash芯片尺寸

8Mb Nor Flash芯片尺寸一般为10mm x 20mm。相比于4Mb芯片，它的容量加倍，能够存储更多的数据。这种芯片适用于一些中等容量的存储需求，例如存储一些嵌入式操作系统或者中小规模应用程序。

三、16Mb Nor Flash芯片尺寸

16Mb Nor Flash芯片尺寸一般为12mm x 20mm。这种芯片容量相对较大，能够存储更多的数据。它适用于一些需要较大存储容量的应用场景，例如存储一些图像、音频或者视频等大容量数据。

四、32Mb Nor Flash芯片尺寸

32Mb Nor Flash芯片尺寸一般为14mm x 20mm。这种芯片容量更大，能够存储更多的数据。它适用于一些需要大容量存储的应用场景，例如存储大型嵌入式操作系统、复杂的应用程序或者大量的多媒体数据。

五、64Mb Nor Flash芯片尺寸

64Mb Nor Flash芯片尺寸一般为16mm x 20mm。这种芯片容量非常大，能够存储大量的数据。它适用于一些需要极大容量存储的应用场景，例如存储大型游戏、高清视频或者复杂的数据分析应用。

需要注意的是，Nor Flash的容量虽然有所不同，但其工作原理和特点是一致的。它采用的是串行访问方式，读取速度相对较慢，但擦写次数较多，可达到百万次。Nor Flash具有非易失性的特点，断电后数据依然保持。它还具有良好的耐久性和抗电磁干扰能力，适用于各种恶劣环境下的应用。

FLASH芯片制作过程

1.硅片加工：首先，从硅石中提炼出高纯度的硅，然后使用化学气相沉积（CVD）或物理气相沉积（PVD）技术，在硅片上形成硅层。接着，使用光刻和蚀刻技术，在硅片上形成源和漏极。

2.电介质层制作：使用CVD或PVD技术，在硅片上形成电介质层，该层用于隔离不同的电极。

3.金属电极制作：使用光刻和蚀刻技术，在电介质层上形成金属电极，以连接源和漏极。

4.控制门电极制作：通过光刻和蚀刻技术，在硅片上形成控制门电极，这是用于控制FLASH芯片的数据存储和读取的关键电极。

5.氧化物形成：在硅片的表面形成一层氧化物薄膜（SiO2），以提供一种保护层并启用浮栅结构的构成。

6.浮栅层形成：使用PVD技术，将浮栅层的材料沉积在氧化物层上，然后使用光刻和蚀刻技术，将浮栅层形状定义为准格子结构。

7.隔离层制作：使用CVD技术，在浮栅层上形成隔离层，以隔离不同的存储单元。

8.接触层制作：使用光刻和蚀刻技术，将接触层的材料定义为与源/漏极和控制门电极之间的连接。

9.陷阱层形成：使用CVD技术，在隔离层上形成陷阱层，用于增加FLASH芯片的容纳能力。

10.上层隔电层形成：使用CVD技术，在陷阱层上形成上层隔电层，以增加FLASH芯片的稳定性和耐久性。 11.顶层电极制作：使用光刻和蚀刻技术，在上层隔电层上形成顶层电极，以连接FLASH芯片的上下电极。

12.金属包封：最后一步是将金属封装到芯片上，以保护芯片免受外界环境的影响。

以上是FLASH芯片制作过程的主要步骤，每个步骤都需要高度的精确性和耐心。制作过程并不仅仅限于上述步骤，因为每个制造商可能会有自己的工艺和技术变化。但总体上，这些步骤涵盖了一个典型的FLASH芯片的制作过程。
