预制井筒施工工艺方法

预制混凝土井筒安装方法

预制混凝土井筒是一种常见的井筒结构，它具有安装简便、施工周期短、质量可靠等优点，广泛应用于城市排水、给水、通信、电力、燃气等领域。下面，我们将介绍预制混凝土井筒的安装方法。

一、准备工作

在安装预制混凝土井筒之前，首先需要进行准备工作。包括确定井筒的位置和深度、清理基坑、测量井筒的尺寸等。同时，还需检查施工所需的设备和材料是否齐全，并进行必要的安全措施。

二、基础施工

在开始安装井筒之前，需要先进行基础施工。首先，在基坑底部铺设一层厚度适当的砂浆，然后进行压实，以提供坚实的基础。接下来，在基础上安装钢筋网，并进行必要的焊接和固定。

三、井筒安装

1. 装配井筒

将预制混凝土井筒的各个部分进行装配。通常，井筒由井身和井盖两部分组成。根据实际需要，可选择不同直径和高度的井筒进行组装。在装配过程中，要确保各个部分之间的连接牢固可靠。

2. 安装井筒

将装配好的井筒放置到基础上，并进行调整，使其垂直且水平。在安装过程中，可使用测量仪器进行精确调整。确保井筒与基础之间的连接紧密，以防止漏水和松动。

3. 固定井筒

将井筒固定在基础上，可使用膨胀螺栓或钢筋等固定材料。固定时，要确保井筒的稳固性和牢固性，以抵御外部环境的影响。

四、井盖安装

在井筒安装完成后，需要安装井盖。井盖通常由预制混凝土或钢材制成，具有承载能力和防止外物进入的功能。将井盖安装在井筒的顶部，确保井盖与井筒之间的连接牢固。

五、其他工作

除了井筒和井盖的安装外，还需要进行其他相关工作。如进行必要的防水处理、填充井筒周围的空隙、清理现场等。这些工作都是确保井筒安装质量的重要环节。

预制混凝土井筒的安装方法总结如上。通过以上几个步骤，可以实现井筒的快速安装和使用。在实际施工中，需要严格按照标准操作，确保施工质量和安全。预制混凝土井筒的安装方法简便可靠，已经成为现代城市基础设施建设的重要组成部分。它不仅满足了城市发展的需要，同时也为人们的生活提供了便利。

混凝土污水检查井（顶管井）施工方案

顶管井井筒为预制产品，其顶板砼、井壁及隔墙砼同检查井施工工艺。

一、钢筋工程

一、进场钢筋符合设计和标准要求。用于工程的钢筋无节疤，不弯曲和没有其他破损。钢筋维持清洁，无锈蚀、锈屑、氧化皮、油、泥土、油漆、混凝土垢及任何可能阻碍混凝土与钢筋间结合的其他材料，堆放钢筋的场地上方要遮盖，钢筋放在木板和支墩上，离地净距大于15cm。

2、维持钢筋爱惜层的垫块用与现浇混凝土一样强度、颜色和配合比的混凝土制成。

3、钢筋的安防要求确保位置正确并牢固地固定，爱惜钢筋位置的支托为一样钢筋或相适应的其他钢制品。绑扎钢筋的金属丝为20—22#的软铁丝，所有钢筋的交叉处均用软铁丝扎牢，其端头弯入混凝土中。

4、施工中先将直钢筋切割到要求长度，由体会丰硕的钢筋工进行冷弯。严格按施工标准的相关规定进行钢筋的切割、冷弯。

5、按钢筋焊接及验收的规定要求，进行钢筋焊接作业。

6、不管是在混凝土浇筑之前或以后都不得将已绑扎的钢筋弯曲或拉直。

二、模板工程

1、模板采纳轻型组合钢模板，采纳厂家订购。在混凝土振捣时，模板缝必需达到不漏浆的要求，模板接缝处加设海绵条，海绵条与模板内表面平齐。紧固采纳Ф48钢管扣件，钢筋混凝土井壁采纳对拉螺栓，钢管扣件支撑。

2、依照图纸所示永久工程的真实形状和尺寸测量放样。模板安装做到位置正确、支撑稳固，有足够的支柱、撑杆和拉条，并能经受混凝土浇筑及振捣时产生的侧向压力，并非受气候的阻碍。立模时、模板要均匀、平整地布置，使竖向和平面的缝均维持平直。模板不得与 钢筋直接连接，亦不得与施工脚手架连接，以避免引发模板的变形、错位。

3、模板内表面涂刷脱模剂，以避免与混凝土的粘结和便于拆模。在进行涂覆操作时，不得污染临近的混凝土结构过钢筋结构。混凝土在浇筑前，清楚模板成型面上的锯末、刨花、尘埃、其他杂物和滞水。

4、按图纸要求的位置和高程将预埋件或预留管固定在模板上。浇筑混凝土前，确信预埋件和预留孔洞的位置和数量与设计图一致，安装牢固。

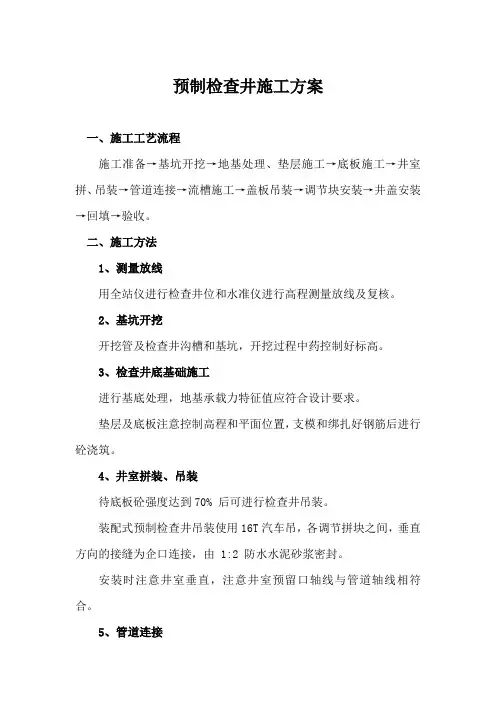

预制检查井施工方案

一、施工工艺流程

施工准备→基坑开挖→地基处理、垫层施工→底板施工→井室拼、吊装→管道连接→流槽施工→盖板吊装→调节块安装→井盖安装→回填→验收。

二、施工方法

1、测量放线

用全站仪进行检查井位和水准仪进行高程测量放线及复核。

2、基坑开挖

开挖管及检查井沟槽和基坑，开挖过程中药控制好标高。

3、检查井底基础施工

进行基底处理，地基承载力特征值应符合设计要求。

垫层及底板注意控制高程和平面位置，支模和绑扎好钢筋后进行砼浇筑。

4、井室拼装、吊装

待底板砼强度达到70% 后可进行检查井吊装。

装配式预制检查井吊装使用16T汽车吊，各调节拼块之间，垂直方向的接缝为企口连接，由 1:2 防水水泥砂浆密封。

安装时注意井室垂直，注意井室预留口轴线与管道轴线相符合。

5、管道连接 将管道两侧和上部分别以防水砂浆填满，插捣防水砂浆，直至完全饱满，最后抹出三角状防水砂浆，宽度保持在5-6cm。

6、流槽施工

施工前应先将检查井井基、井墙洗刷干净。

采用M10水泥砂浆砌MU10粉煤灰砖，流槽表面采用20mm厚1：2防水砂浆分层抹面，抹面应压实，平整顺直。

7、盖板安装

流槽施工完后即可吊装井室盖板，吊装时先坐浆，并调节和控制盖板水平。

8、调节块及井盖

按地面高度安装好调节块及井盖。位于路面的井口采用反做法。回填井室到路基标高后，进行基层施工，这时需用2厘米厚钢板覆盖井孔，钢板与路基持平。

待沥青下面层碾压成型后，刨除如设计图的倒梯形圆环状基层料，然后安装井筒及调节环，浇筑C40素混凝土至沥青上面层底，浇筑后表面拉毛。

9、沟槽及井室回填

砂浆强度达到70%后，方可进行检查井井周回填，回填压实度满足有关要求。

井周分层回填，回填时夯实两边填料，动作不能过猛，以免挤坏管道接口，而且应尽量沿管对称填筑，该部分的密实度应达到设计及规范要求。

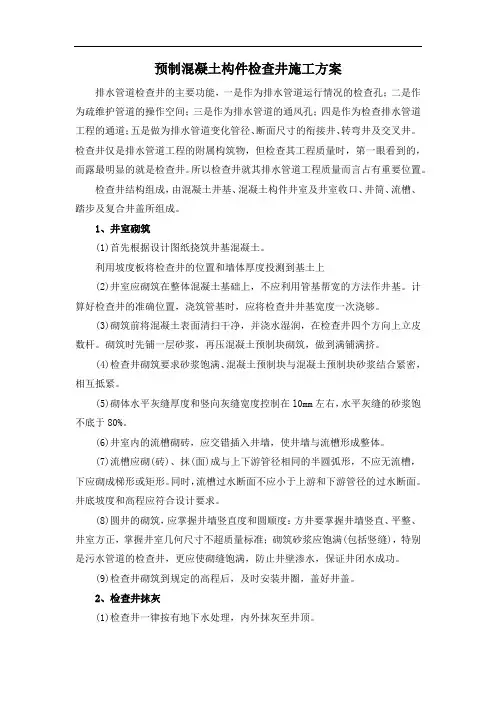

预制混凝土构件检查井施工方案

排水管道检查井的主要功能，一是作为排水管道运行情况的检查孔；二是作为疏维护管道的操作空间；三是作为排水管道的通风孔；四是作为检查排水管道工程的通道；五是做为排水管道变化管径、断面尺寸的衔接井、转弯井及交叉井。检查井仅是排水管道工程的附属构筑物，但检查其工程质量时，第一眼看到的，而露最明显的就是检查井。所以检查井就其排水管道工程质量而言占有重要位置。

检查井结构组成，由混凝土井基、混凝土构件井室及井室收口、井筒、流槽、踏步及复合井盖所组成。

1、井室砌筑

(1)首先根据设计图纸挠筑井基混凝土。

利用坡度板将检查井的位置和墙体厚度投测到基土上

(2)井室应砌筑在整体混凝土基础上，不应利用管基帮宽的方法作井基。计算好检查井的准确位置，浇筑管基时，应将检查井井基宽度一次浇够。

(3)砌筑前将混凝土表面清扫干净，并浇水湿润，在检查井四个方向上立皮数杆。砌筑时先铺一层砂浆，再压混凝土预制块砌筑，做到满铺满挤。

(4)检查井砌筑要求砂浆饱满、混凝土预制块与混凝土预制块砂浆结合紧密，相互抵紧。

(5)砌体水平灰缝厚度和竖向灰缝宽度控制在l0mm左右，水平灰缝的砂浆饱不底于80%。

(6)井室内的流槽砌砖，应交错插入井墙，使井墙与流槽形成整体。

(7)流槽应砌(砖)、抹(面)成与上下游管径相同的半圆弧形，不应无流槽，下应砌成梯形或矩形。同时，流槽过水断面不应小于上游和下游管径的过水断面。井底坡度和高程应符合设计要求。

(8)圆井的砌筑，应掌握井墙竖直度和圆顺度：方井要掌握井墙竖直、平整、井室方正，掌握井室几何尺寸不超质量标准；砌筑砂浆应饱满(包括竖缝)，特别是污水管道的检查井，更应使砌缝饱满，防止井壁渗水，保证井闭水成功。

(9)检查井砌筑到规定的高程后，及时安装井圈，盖好井盖。

2、检查井抹灰

(1)检查井一律按有地下水处理，内外抹灰至井顶。

(2)抹灰前一天浇水将墙体充分润湿，随后进行抹灰工作。
