土工格栅挡土墙施工方案

h

土工格栅施工方法

工格栅的定义：用聚丙烯、聚氯乙烯等高分子聚合物经热塑或模压而成的二维网格状或具有一定高度的三维立体网格屏栅,当作为土木工程使用时,称为土工格栅。

目录

分类及特点

(1)塑料土工格栅

(2)钢塑土工格栅

(3)玻璃纤维土工格栅

(4)聚酯纤维经编土工格栅

补充说明

施工特点

对比优点

沥青面层应用

综合路面应用

施工方法

施工方法总述

具体几种施工方法

土工格栅施工工艺（详解实例）：

在防治反射裂缝中的应用（实践版）

土工格室

一、什么是土工格室：

二、土工格室有哪些特性：

三、土工格室的工程应用：

分类及特点

(1)塑料土工格栅

(2)钢塑土工格栅

(3)玻璃纤维土工格栅

(4)聚酯纤维经编土工格栅

补充说明

施工特点

对比优点

沥青面层应用

综合路面应用

施工方法

施工方法总述

具体几种施工方法

土工格栅施工工艺（详解实例）：

在防治反射裂缝中的应用（实践版）

土工格室

一、什么是土工格室：

二、土工格室有哪些特性：

三、土工格室的工程应用：

展开

编辑本段分类及特点h

土工格栅是一种主要的土工合成材料，土工格栅分为塑料土工格栅、钢塑土工格栅、玻璃纤维土工格栅和玻纤聚酯土工格栅四大类。与其他土工合成材料相比，它具有独特的性能与功效。土工格栅常用作加筋土结构的筋材或复合材料的筋材等。

(1)塑料土工格栅

塑料土工格栅是经过拉伸形成的具有方形或矩形的聚合物网材，按其制造时拉伸方向的不同可为单向拉伸和双向拉伸两种。它是在经挤压制出的聚合物板材（原料多为聚丙烯或高密度聚乙烯）上冲孔，然后在加热条件下施行定向拉伸。单 向拉伸格栅只沿板材长度方向拉伸制成，而双向拉伸 格栅则是继续将单向拉伸的格栅再在与其长度垂直的方向拉伸制成。

由于塑料土工格栅在制造中聚合物的高分子会随加热延伸过程而重新排列定向，加强了分子链间的联结力，达到了提高其强度的目的。其延伸率只有原板材的10%～15%。如果在土工格栅中加入炭黑等抗老化材料，可使其具有较好的耐酸、耐碱、耐腐蚀和抗老化等耐久性能。

挡土墙施工方案及工艺方法

1.施工前准备

1.1 材料准备

施工前，需要准备所需材料，包括：挡土墙面板、衬砖、水泥、沙子、水等。

1.2 工具准备

施工前，需准备工具包括：铲子、镐子、量尺、绳子、水平仪等。

1.3 施工准备

施工前，需要进行场地规划、地面平整、挖掘基础坑等。

2.施工流程

2.1 基础处理

根据设计图纸，进行基础坑的挖掘，基础坑宽度应大于墙体宽度40-50cm，深度应超过冻结层。

2.2 基础浇筑

基础坑挖掘完毕后，进行混凝土浇筑，混凝土强度等级应不低于C20，确认浇筑后，要进行养护。

2.3 砌墙

在混凝土基础上，铺设衬砖，砌墙时要注意保持水平度和垂直度。墙体高度不宜过高，每层高度不应超过1.2m。

2.4 墙面处理

墙面处理时，可以使用挡土墙面板固定在砖体上，再浇筑水泥，也可以直接使用墙板固定在砖体上。安装时要保证每个墙面板水平度。

3.验收与保养

3.1 验收

挡土墙施工完成后，应进行验收，确认符合相关技术规范要求。

3.2 保养

挡土墙施工完成后，要进行保养，保持施工质量。每层完成后，要进行水养护3-5天，待砂浆充分凝固后，再进行下一层的施工。同时，也要及时清理场地，保持整洁。

以上是挡土墙施工方案及工艺方法的详细步骤，请施工人员按照标准化操作进行施工，确保工程质量。

共享知识 分享快乐

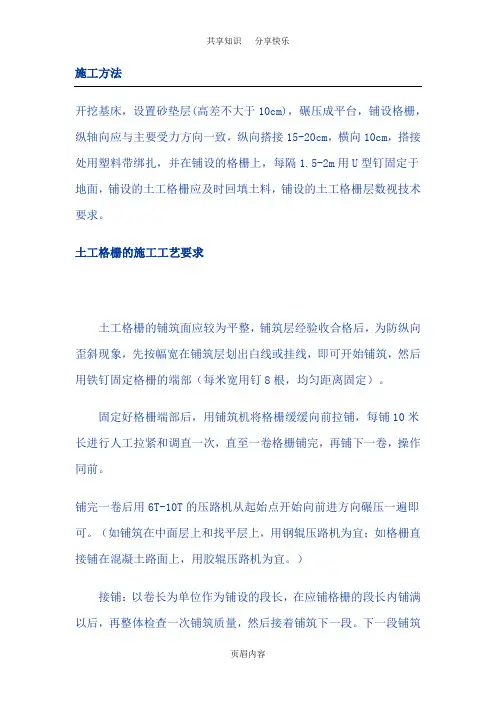

页眉内容 施工方法

开挖基床，设置砂垫层(高差不大于10cm)，碾压成平台，铺设格栅，纵轴向应与主要受力方向一致，纵向搭接15-20cm，横向10cm，搭接处用塑料带绑扎，并在铺设的格栅上，每隔1.5-2m用U型钉固定于地面，铺设的土工格栅应及时回填土料，铺设的土工格栅层数视技术要求。

土工格栅的施工工艺要求

土工格栅的铺筑面应较为平整，铺筑层经验收合格后，为防纵向歪斜现象，先按幅宽在铺筑层划出白线或挂线，即可开始铺筑，然后用铁钉固定格栅的端部（每米宽用钉8根，均匀距离固定）。

固定好格栅端部后，用铺筑机将格栅缓缓向前拉铺，每铺10米长进行人工拉紧和调直一次，直至一卷格栅铺完，再铺下一卷，操作同前。

铺完一卷后用6T-10T的压路机从起始点开始向前进方向碾压一遍即可。（如铺筑在中面层上和找平层上，用钢辊压路机为宜；如格栅直接铺在混凝土路面上，用胶辊压路机为宜。）

接铺：以卷长为单位作为铺设的段长，在应铺格栅的段长内铺满以后，再整体检查一次铺筑质量，然后接着铺筑下一段。下一段铺筑共享知识 分享快乐

页眉内容 时，格栅与格栅可以用10-15CM的搭接长度，并用铁钉或木楔固定后继续向前进方向铺第二段。依次类推，操作要求同前。

一、土工网、土工格栅

A.在公路上主要用于软地基处理、路基增强、边坡防护、桥台加固、翼墙、挡土墙、隔离以及夹筋土工程等。

（1）在公路软地基中铺设土工网或土工格栅，可提高路基承载能力，延长使用寿命，防止路面裂痕；

（2）在公路边坡上铺设土工网，可防止滑坡，并可保持水土，美化环境；

（3）在公路桥台地基中铺设土工网或土工格栅，可提高承载能力，稳固桥台，防止桥梁出现裂纹，并可避免跳车；

（4）用土工网或土工格栅作夹筋土翼墙，面板薄，基础尺寸小，可大量节省土石方，降低成本；

（5）在公路挡墙中使用土工网或土工格栅，可提高挡墙承载能力，防止滑坡，并可大量节省土石方，大幅度缩减施工周期，降低工程造价；

1.1.1.1.1 土工格栅施工方法

土工格栅施工工艺见下页《土工格栅施工工艺流程框图》。

土工格栅施工前，先对所选用的材料规格及性能进行检验，检验合格后铺设。铺设前整平下承层，使其平整度、横坡及压实质量符合设计及规范要求。铺设土工格栅时，长孔方向与路基横断面方向一致，铺设符合设计及规范要求后，再铺上垫层。其搭接宽度、竖向间距、上下层接缝错开距离、回折长度等均符合设计及规范要求后及时填筑覆盖。

土工格栅施工工艺流程框图

按图纸及规范要求选择合格的土工格栅，并进行试验段施工，用以指导施工；土工格栅在平整的下承层上按设计要求的宽度铺设，其上下填料无刺破土工格栅的尖锐物等，铺设土工格栅时，将强度高的方向垂直于路堤轴线方向布置；土工格栅横向铺设。铺设时绷紧，拉挺，避免折皱、扭曲或坑洼。土工格栅沿纵向拼接采用搭接法，搭接宽度不小于30cm。横向两端的锚固长度不小于1.5m；铺好土工格栅后，及时摊铺上层填料，避免长期暴晒。一般情况下，间隔不超过检测、清理下承层 人工铺设土工格栅 搭接、绑扎、固定 摊铺上层路堤土

碾压

检测 48小时；采用自卸汽车沿铺设的土工格栅两侧边缘倾卸填料，形成运料的交通便道，并将土工格栅张紧。填料不直接卸在土工合成材料上，卸在已铺好的填料上；卸料高度不超过1m，以免造成局部承载能力不足。卸料后立即摊铺，以免出现局部下陷；施工便道填成后，再由两侧向中心平行于路堤中线对称填筑，保持填筑施工面呈“U”型；土工格栅的第一层上填料采用轻型摊铺和碾压机械摊铺、碾压，摊铺从两边向中间推进，碾压自两边向中间进行，其压实度保持达到规范要求。

土工格栅施工的质量检测：包括土工格栅施工所选用的材料规格及性能检验、下承层的平整度、横坡及压实质量的检验以及土工格栅铺设的质量检验；施工时按设计及规范要求施工，及时进行跟踪检测，符合设计及规范要求后方可填筑覆盖。土工格栅铺设的允许偏差及检验标准见下表。

土工格栅铺设的允许偏差及检验标准表 （V=160km/h）
