采空区调查施工方案

六、施工组织设计目录一、工程概况二、编制依据三、施工组织管理机构四、主要的施工方案与技术措施五、重点、难点、关键部位工程的施工方案及其措施六、施工总平面布置图和临时设施布置图七、劳动力计划安排八、材料供应计划安排九、满足本工程施工要求的机械设备配置计划十、质量保证体系和质量保证措施十一、工期计划安排和工期保证措施采空区治理工程施工组织设计一、工程概况二、编制依据《高速公路采空区（空洞）勘察设计与施工治理手册》2005年8月，山西省交通厅，中交通力公路勘察设计工程有限公司。《地基处理手册》，龚晓南主编，2000年8月第二版。《高等级公路路基下伏空洞的危害程度勘察、处治及质量检验技术研究》，1997年10月，交通部第一公路勘察设计研究院通力勘察设计工程公司。《建筑物、水体、铁路及主要井巷煤柱留设与压煤开采规程》，原国家煤炭工业局，2001年修订；《建筑地基处理技术规范》JGJ79-2002；《建筑地基基础工程施工质量验收规范》 GB50202-2002；《建筑地基基础工程施工技术指南》滕延京主编，中国建筑工业出版社，2005；我公司积累的成熟技术、科技成果、施工工艺方法及同类工程的施工经验以及调用到本工程的各类资源；我公司对施工现场的实地勘察、调查资料和招标文件要求。三、施工组织管理机构项目经理部将严格按照中华人民共和国《建设工程项目管理规范》实施。按项目法管理，建立进度、安全生产、工程创优与成本控制的责、权、利相结合的管理机制，设经理、副经理、技术负责人；下设经理办公室、施工调度室、工程技术部和质量办公室、财务统计部、材料管理部、安全质检部、综合办公室等组成的指挥和管理机构。①经理办公室：分管行政、财务、调度、物资供应和生活服务等工作。②施工调度室：负责组织工程施工，协调各施工工区及班组的关系，调配施工人员，统计管理施工进度，工艺实施及成本目标。③工程技术部和质量办公室：负责工程技术、质量管理和监督工作。负责和参与施工前的技术准备、施工现场材料或制品的取样及送检、各项目的施工技术管理、各种报表的填写，技术资料的整理、存档及施工技术报告的编写等工作，以保证工程质量达到设计技术要求。④财务统计部：负责工程预、结算及日常财务管理工作。⑤材料管理部：主管各种机械零配件、各种原材料和劳保用品的采购、保管和发放等。⑥安全质检部：负责定期组织全体施工人员进行安全文明施工培训，定期和不定期检查安全文明施工规章制度及措施的执行情况，及工地安全保卫工作。施工队伍的布置及任务划分：钻探队负责帷幕孔、注浆孔及检查孔的钻孔的施工，累计投入配套钻机。注浆队负责注浆施工，设有注浆站。具体安排依据施工进度和施工工期进行调整。

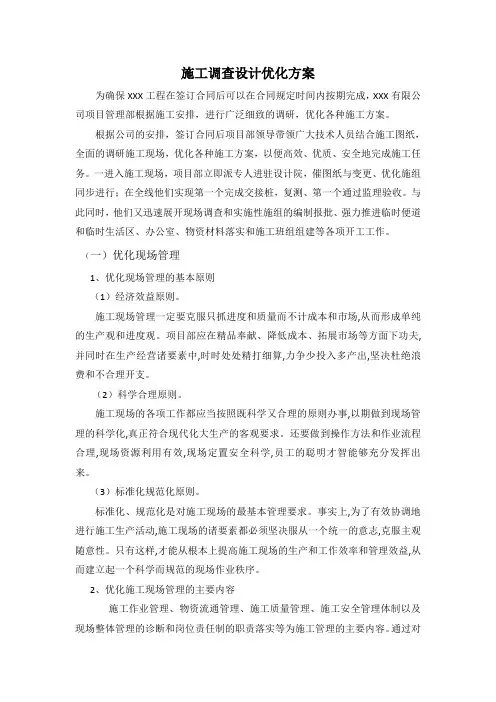

施工调查设计优化方案

为确保XXX工程在签订合同后可以在合同规定时间内按期完成，XXX有限公司项目管理部根据施工安排，进行广泛细致的调研，优化各种施工方案。

根据公司的安排，签订合同后项目部领导带领广大技术人员结合施工图纸，全面的调研施工现场，优化各种施工方案，以便高效、优质、安全地完成施工任务。一进入施工现场，项目部立即派专人进驻设计院，催图纸与变更、优化施组同步进行；在全线他们实现第一个完成交接桩，复测、第一个通过监理验收。与此同时，他们又迅速展开现场调查和实施性施组的编制报批、强力推进临时便道和临时生活区、办公室、物资材料落实和施工班组组建等各项开工工作。

（一）优化现场管理

1、优化现场管理的基本原则

（1）经济效益原则。

施工现场管理一定要克服只抓进度和质量而不计成本和市场,从而形成单纯的生产观和进度观。项目部应在精品奉献、降低成本、拓展市场等方面下功夫,并同时在生产经营诸要素中,时时处处精打细算,力争少投入多产出,坚决杜绝浪费和不合理开支。

（2）科学合理原则。

施工现场的各项工作都应当按照既科学又合理的原则办事,以期做到现场管理的科学化,真正符合现代化大生产的客观要求。还要做到操作方法和作业流程合理,现场资源利用有效,现场定置安全科学,员工的聪明才智能够充分发挥出来。

（3）标准化规范化原则。

标准化、规范化是对施工现场的最基本管理要求。事实上,为了有效协调地进行施工生产活动,施工现场的诸要素都必须坚决服从一个统一的意志,克服主观随意性。只有这样,才能从根本上提高施工现场的生产和工作效率和管理效益,从而建立起一个科学而规范的现场作业秩序。

2、优化施工现场管理的主要内容

施工作业管理、物资流通管理、施工质量管理、施工安全管理体制以及现场整体管理的诊断和岗位责任制的职责落实等为施工管理的主要内容。通过对上述施工现场的主要管理内容的优化,来实现我们的优化目标。

5.3.煤层采空区地段隧道施工措施

隧道洞身穿越煤层采空区地段，其对隧道施工及运营安全有较大影响，且存在集中突水可能。根据超前地质预测、预报情况，对煤层采空区采用超前预注浆及径向注浆相结合的加固方式及堵水措施。

对于无充填的采空区，采用浆砌片石、片石砼等回填密实。

注浆方式与方法与前述岩溶发育地段施工相同，不再赘述。

5.3.1.超前预报

根据现有地质资料推断，部分隧道有揭穿煤层采空区的可能，为能更准确的确定煤层位置，查明采空区情况，防止透水，突泥，保证施工安全，采取合理的工程措施，在隧道开挖进入煤系地层附近，施作综合物探、钻探等超前探测手段，并根据探测资料初步判断采空区的情况，确定下一步施工方案。

5.3.2.施工方案

由于采空区位于隧道底部、中部、顶部的情况均有可能，故必须采取相应的施工对策予以处理，主要施工流程见设计图纸所示。

5.3.3.煤层采空区位于隧道下方的处理

当煤层采空区位于隧道下方时，关键在于对隧底的加固，在未揭穿采空区前，随时注意采空区与隧道的相对位置，确保施工安全，避免造成采空区的坍塌。

当揭穿采空区顶板后，采空区未坍塌充填时，采用抛填片石及钢花管对基底压浆加固的处理措施，如果采空区已坍塌充填，且隧底距离采空区底板小于3m时，在隧道开挖后清除隧底煤层采空区填充物，并采用C20混凝土回填，回填时基础嵌入基岩内50cm。

如果已被坍塌的土石填充的采空区底板距离隧道底部大于3m时，采取对隧道基底进行注浆加固。采用^75钢花管压注水泥浆进行加固，钢花管按纵横向间距1m，梅花形布置，管壁厚5mm，管壁上钻注浆孔，孔径10～16mm，孔间距为15～20cm，呈梅花形布置，尾部1～1.5m范围不留注浆孔，作为止浆段。注浆终压1.0～1.5MPa。

施工时注意基底注浆采用钻孔，且应钻至煤层采空区底部见基岩，下管注浆完毕后，钢花管留置孔中，管中注满浆，若采空区深度大于10m，则桩长按不超过10m控制。钢管桩应嵌入基岩不小于50cm。

戴腰山铜矿采空区治理施工方案

为进一步加大采空区隐患治理力度，防止采空区引发冒顶、地表下沉等安全生产事故，根据有关规定，我矿委托江苏治金设计院有限公司对采空区治理进行了专项设计。本次设计采空区治理方法为永久封闭。根据设计并结合本矿实际制定本方案.

一、工作目标

通过采空区治理工作，消除老采空区隐患。建立和完善采空区长效管理制度，实行边开采边处理，从源头上控制新采空区安全隐患的出现,有效遏制由采空区隐患导致的安全事故发生。

二、地质情况

矿区矿体顶底板均为矽卡岩，以块状构造为主，矿体与围岩界线不明显，矿体内基本没有夹石，矿区大部分岩石完整，稳固性良好，抗压强度高。

矿区井下以构造裂隙水、岩溶水为主，地表水体主要为一些零星分布的小水塘，无大的水体，矿区水文地质条件为中等。

三、采空区现状

我矿采空区主要分布在+113m及其上部中段，到目前为止+113m及以上共形成采空区27个，采空区总体积约13.5万m3 。 采空区封闭墙主要为：+230m中段1道，+210m中段8道，+180m中段16道，+160m中段3道，+140m中段5道，+113m中段8道，共计41道封闭墙。

四、采空区治理施工组织

成立采空区治理工作领导小组

组长：符仲权

副组长：张贤锋、陈文胜、何文生

成员：王小居、吕锁阳、李先年、罗兆炉、伍本来、牧启海、陈发展

具体工作职责：

组长：负责采空区治理全面工作

副组长:

张贤锋：负责采空区治理技术管理工作

陈文胜：负责采空区治理安全管理工作

何文生：负责采空区治理组织施工、验收工作

成员:

王小居、吕锁阳、李先年、罗兆炉等负责采空区治理

现场安全、质量管理工作；

伍本来：负责采空区治理现场机电安全管理工作；

牧启海：负责采空区治理材料供应工作；

陈发展：负责采空区治理资金管理工作。

五、采空区封闭规格及材料 根据采空区治理设计方案要求，我矿采空区全部采用砼墙进行永久封闭，封闭墙厚度2 m，强度C20，所有墙体均需设置壁槽，壁槽深度不小于0.5 m，并留设滤小管（无缝钢管Ф102×5 m m，长度10 m，周边钻有Ф6 m m菱形布设的小孔，外包一层土工布）。
