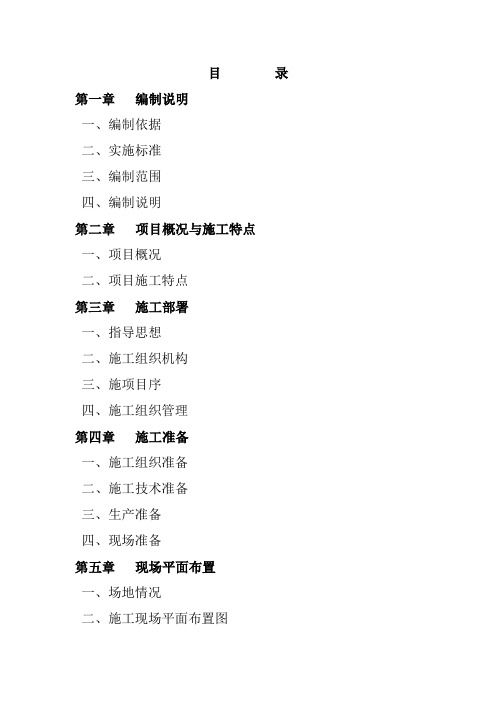

目录第一章编制说明一、编制依据二、实施标准三、编制范围四、编制说明第二章项目概况与施工特点一、项目概况二、项目施工特点第三章施工部署一、指导思想二、施工组织机构三、施项目序四、施工组织管理第四章施工准备一、施工组织准备二、施工技术准备三、生产准备四、现场准备第五章现场平面布置一、场地情况二、施工现场平面布置图第六章施工进度计划第七章劳动力组合、技术人员配置第八章施工机具配置、主要材料、构件供应计划，供应渠道第九章施工方法以及技术措施一、施工方案第十章主要施工管理措施一、质量保障的主要措施二、安全保障措施三、季节性施工措施四、降低成本措施五、文明施工措施六、环境保卫措施第一章编制说明一、编制依据:（一）建设单位提供的设计图纸（二）建设单位提供的招标文件二、实施标准:（一）《城市道路照明项目施工以及验收规程》（CJJ89-2001）（二）《城市道路照明项目施工以及验收规程》（J20-2001）（三）《电气装置安装项目施工以及验收规范》（GB50258-96）（四）《电气装置安装项目施工以及验收规范》（GB50259-96）三、编制范围:本次标书编制范围为建设单位所提供的设计图纸和招标文件所包含的内容。
四、编制说明:（一）本项目的施工方案是据该项目的特点，结合我公司的施工水平以及技术装备情况，并与相关人员反复讨论、研究而编制的。
（二）人员组织、机具投入以及目标制定等是据我公司的综合水平以及实践经验确定的。
第二章项目概况与施工特点一、项目概况:XX路路灯亮化项目，西起XXX路，东至XXX道，全长约2950米。
道路性质:XXX路为XXXX主干路，设计车速50Km/h；标准路段双向6车道，标准路段面:道路总宽50米，其中:中央机动车道22米，两侧绿化分隔带宽4.5米，两侧非机动车道宽5.5米，人行道宽4米，本次设计任务为XXX路路灯照明项目（含亮化护管预埋）。
二、项目施工特点:该项目为路灯安装项目，施工中应重点划好施工顺序安排，控制好轴线尺寸。
cheng路灯施工图设计说明1项目概况（1）项目背景奉节县城市道路、管网整治及完善工程已进入到三期工程，截止2013年，已经完成一期、二期工程项目建设，并收到了良好的效果。
根据项目范围的划分：本次奉节县城市道路、管网整治及完善工程（三期）包括了平湖街、布谷巷、报国路、新竹巷、彩云街及彩云街支路、诗仙西路、明月巷、诗仙东路、草鞋街，项目总长11.5公里,详见项目位置图。
（2）项目内容本项目设计范围为诗城西路（2327.998m），设计内容包括道路水泥混凝土路面加铺沥青混凝土路面（含病害整治）、人行道铺装透水地砖和青石路沿石、地下管网进行雨污分流建设、垃级筒更新、树圈设置、路灯改造更新、完善消防设施、更新标志标线标牌工作。
本次设计为路灯改造项目，原有路灯灯具设置在道路边上的电线杆上，现根据实际调查以及业主要求，沿道路重新设置路灯灯杆，路灯供电主线沿道路敷设。
待城市供电线缆下地工程实施后再实施本次设计的路灯工程，以防路灯灯杆与原有电线杆出现线路碰撞问题，造成安全隐患。
本册为路灯施工图设计，道路等级城市支路，路面为沥青混泥土路面，双向2车道。
标准车行道宽度7.5米。
2设计依据及技术标准2.1上阶段批复意见意见：路灯均采用LED光源。
2.2上阶段初步设计审查批复执行情况执行情况：已把所有涉及到高压钠灯的内容进行修改，设计光源选择与原高压钠灯相对应效果的LED光源。
2.3主要规范及规程（1）《城市道路工程设计规范》CJJ37-2012（2）《城市道路照明设计标准》CJJ45-2006（3）《低压配电设计规范》GB50054-2011（4）《城市道路照明工程施工及验收规程》CJJ89-2012（5）《10KV以下变电所设计规范》GB50053-94（6）《电气装置安装工程接地装置施工及验收规范》GB50169-2006（7）重庆路威土木工程设计有限公司与甲方（奉节县信达市政经营有限责任公司）签订的设计合同书；（8）业主提供的1:500项目区域地形图；（9）我公司现场实际情况调查资料。
H8道路工程照明施工图设计说明1、设计依据1.1 设计合同及委托书1.2 《城市道路工程设计规范》CJJ37-2012(2016年版)13《城市道路照明设计标准》CJJ45-20151.4 《低压配电设计规范》GB50054-20111.5 ≪20kV及以下变电所设计规范》GB5OO53-2O131.6 《供配电系统设计规范》GB50052-20091.7 《建筑物防雷设计规范》GB5(X)57-2O1O1.8 《城市道路照明工程施工及验收规程》CJJ89-20121.9 《城市电力规划规范》GB/T50293-20141.10 《电力工程电缆设计标准》GB50217-20181.11 《电气装置安装工程接地装置施工及验收规范》GB50169-20161.12 《1ED城市道路照明应用技术要求》GB/T31832-20151.13 《并联电容器装置设计规范》GB50227-20171.14 《重庆空港新城开发建设有限公司市政设施标准化实施导则(试行)》2018.081.15 道路专业提供的道路相关平面图和横断面图1.16 初步设计审查意见及执行情况后期补充初步设计专家意见及回复。
2、工程概况空港新城H8道路工程位于重庆主城区两路组团，呈东西走向，本次H8路起于秋成大道，与秋成大道形成交叉口(K0+000∙000),向东延伸，止于Z4路(Ko+202.765)，道路等级为城市支路，设计终点道路全长为202.765m,实施起点K0+014.419,实施终点K0+184.144,路幅标准宽度为16.0m,双向2车道，设计时速为30km∕h,沥青混凝土路面。
3、设计范围和内容主要设计内容有：(1)照明供电系统(2)道路照明系统(3)安全接地系统4、照明供电系统设计4.1、本工程负荷等级为三级用电负荷，照明设备总容量为0.9kW°4.2、本工程道路照明设备采用户外箱变供电，电源就近取自城市IokV高压公共电网，低压出线采用220/380V电压。
路灯设计说明⽂档⽣产⼚区路灯照设计、安装说明参照沈院⼚区照明技术要求与⼚区实际情况制定⼀、设计范围：⼚区照明1、回路编号 a-b-ca.回路编号b.相序编号c.灯具编号2、9m及6m宽马路采⽤单排、单头、间距30m(局部可做适当调整)，光源采⽤LED灯60~75W，灯具均为截⽌密封防⽔，灯体总⾼8m,路灯基础由⼚家确定。
3、路灯1L 1～15和2L 1～15回路电源，引⾃总配电所照明配电箱，路灯回路3L 1～14回路电源引⾃⽣产区门卫配电箱.4、供电线路采⽤YGG22-0.6/1kv1(4×10)电缆直埋⽅式，过路时加40镀锌管保护，钢管埋在结构层以下。
钢管应伸出路⾯0.5m,⼆、控制⽅式：⼿动控制（可设定启、停时间）三、接地系统1、本⼯程采⽤局部TT接地系统，每个灯杆均设接地极，灯具外壳及外漏可导电部分均与接地装置做可靠连接，2、直埋电缆与其它管道交叉或平⾏敷设时应满⾜现⾏国家规范要求，根据现场额情况适当调整.四、灯杆整体技术应满⾜下列要求：1、灯杆材质选⽤优质低碳钢Q235A型，直线度误差不超过0.05%，灯杆的抗风能⼒应达到36.9⽶/秒11级以上。
2、灯杆底部带有法兰，通过地脚螺栓安装在基础上。
3、焊接⽅式为埋弧焊接，焊接可靠，表⾯光滑，⽆明显⽓孔、焊瘤缺陷。
4、钢杆防腐处理采⽤内外热镀锌，镀锌层表⾯光滑美观，光泽⼀致，⽆皱⽪、流坠及锌瘤、起⽪、斑点、阴阳⾯等缺陷存在，锌层厚度达到86um以上，五、灯具技术：1、灯体、灯盖采⽤铝合⾦压铸，表⾯经静电喷塑处理，结构轻巧耐腐蚀。
灯具外壳防腐蚀性能Ⅱ级；防触电等级Ⅰ类。
2、透光罩采⽤曲⾯⾼强度钢化玻璃，耐⾼温200℃以上，透光率⾼，耐冲击。
3、钢化玻璃罩以及灯座⽤密封胶粘成⼀体，具有良好的密封性能，六、其它技术参数:1、额定⼯作电压：220V(有效质)2、额定绝缘电压：500V(有效质)3、环境温度：-30℃—+45℃七、材料、数量统计表⼋、控制箱技术要求：控制箱数量2台，总变电所照明控制箱控制两路路灯(1路13盏，2路13盏)、⽣产区门卫照明控制⼀路路灯(17盏)。
路灯施工图设计说明1项目概况（1）项目背景奉节县城市道路、管网整治及完善工程已进入到三期工程，截止2013年，已经完成一期、二期工程项目建设，并收到了良好的效果。
根据项目范围的划分：本次奉节县城市道路、管网整治及完善工程（三期）包括了平湖街、布谷巷、报国路、新竹巷、彩云街及彩云街支路、诗仙西路、明月巷、诗仙东路、草鞋街，项目总长11.5公里,详见项目位置图。
（2）项目内容本项目设计范围为诗城西路（2327.998m），设计内容包括道路水泥混凝土路面加铺沥青混凝土路面（含病害整治）、人行道铺装透水地砖和青石路沿石、地下管网进行雨污分流建设、垃级筒更新、树圈设置、路灯改造更新、完善消防设施、更新标志标线标牌工作。
本次设计为路灯改造项目，原有路灯灯具设置在道路边上的电线杆上，现根据实际调查以及业主要求，沿道路重新设置路灯灯杆，路灯供电主线沿道路敷设。
待城市供电线缆下地工程实施后再实施本次设计的路灯工程，以防路灯灯杆与原有电线杆出现线路碰撞问题，造成安全隐患。
本册为路灯施工图设计，道路等级城市支路，路面为沥青混泥土路面，双向2车道。
标准车行道宽度7.5米。
2设计依据及技术标准2.1上阶段批复意见意见：路灯均采用LED光源。
2.2上阶段初步设计审查批复执行情况执行情况：已把所有涉及到高压钠灯的内容进行修改，设计光源选择与原高压钠灯相对应效果的LED光源。
2.3主要规范及规程（1）《城市道路工程设计规范》CJJ37-2012（2）《城市道路照明设计标准》CJJ45-2006（3）《低压配电设计规范》GB50054-2011（4）《城市道路照明工程施工及验收规程》CJJ89-2012（5）《10KV以下变电所设计规范》GB50053-94（6）《电气装置安装工程接地装置施工及验收规范》GB50169-2006（7）重庆路威土木工程设计有限公司与甲方（奉节县信达市政经营有限责任公司）签订的设计合同书；（8）业主提供的1:500项目区域地形图；（9）我公司现场实际情况调查资料。
道路照明设计总说明一、设计规范及依据1.《城市道路照明设计标准》CJJ45-20062.《民用建筑电气设计规范》JGJ16-20083.《城市道路设计规范》CJJ37-20124.《城市工程管线综合规划规范》GB50289-985.《电力工程电缆设计规范》GB50217-20076.《供配电系统设计规范》GB 50052-20097.《城市道路照明工程施工及验收规程》CJJ89-20128.《电缆线路施工及验收规范》GB50168-929.《低压配电设计规范》GB 50054-201110.《道路与街路照明灯具安全要求》GB7000.5-2005/IEC 60598-2-3:200211.《广东省LED路灯地方标准》(DB44/T609-2009) 2009年7月1日起实施12.《道路照明用LED灯性能要求》GB/T24907-201013.广东省人民政府粤府函【2012】113号印发广东省推广使用LED照明产品实施方案的通知二、道路照明工程概况1.工程范围：本次设计为xxxxx路灯工程，路长约为xxxxm。
道路设计路面沥青路面，路幅总宽为31m。
道路标准断面为：3.75米人行道+11.75米道+11.75米车行道+3.75米人行道2.设计技术标准：（1）道路等级：城市次干路（2）路面平均亮度：Lav≮1.0（Cd/m2）（维持值）（3）路面亮度均匀度：Lmin/Lav≮0.4（维持值）（4）路面平均照度：Eav≮15（lx）（维持值）（5）路面照度均匀度：Emin/Eav≮0.35（维持值）（6）眩光限制：采用半截光型配光灯具（7）诱导性：好三、道路照明设计1.道路灯具布置：本工程道路沿线机动车道照明均采用双侧对称布置方式，灯杆立于道路两侧人行道，灯杆杆中心离机动车道路边缘石0.5m，悬挑长度为1.5m。
机动车道照明采用单臂双头的LED灯，灯具安装高度13m，灯源功率2×120W；人行道和非机动车道照明采用单臂单头的LED灯，灯具安装高度6m，灯源功率45W；所有灯具建议采用半截光型进口灯具，补偿后的功率因数应不小于0.9。
奉节县城市道路、管网整治及完善工程(三期)-诗城西路 DS-011路灯施工图设计说明1项目概况（1）项目背景奉节县城市道路、管网整治及完善工程已进入到三期工程，截止2013年，已经完成一期、二期工程项目建设，并收到了良好的效果.根据项目范围的划分：本次奉节县城市道路、管网整治及完善工程(三期）包括了平湖街、布谷巷、报国路、新竹巷、彩云街及彩云街支路、诗仙西路、明月巷、诗仙东路、草鞋街，项目总长11。
5公里，详见项目位置图。
（2）项目内容本项目设计范围为诗城西路（2327。
998m)，设计内容包括道路水泥混凝土路面加铺沥青混凝土路面(含病害整治）、人行道铺装透水地砖和青石路沿石、地下管网进行雨污分流建设、垃级筒更新、树圈设置、路灯改造更新、完善消防设施、更新标志标线标牌工作。
本次设计为路灯改造项目，原有路灯灯具设置在道路边上的电线杆上，现根据实际调查以及业主要求，沿道路重新设置路灯灯杆，路灯供电主线沿道路敷设。
待城市供电线缆下地工程实施后再实施本次设计的路灯工程，以防路灯灯杆与原有电线杆出现线路碰撞问题，造成安全隐患.本册为路灯施工图设计，道路等级城市支路,路面为沥青混泥土路面,双向2车道。
标准车行道宽度7.5米。
2设计依据及技术标准2.1上阶段批复意见意见：路灯均采用LED 光源。
2。
2上阶段初步设计审查批复执行情况执行情况:已把所有涉及到高压钠灯的内容进行修改，设计光源选择与原高压钠灯相对应效果的LED 光源。
2。
3主要规范及规程（1）《城市道路工程设计规范》CJJ37-2012 （2)《城市道路照明设计标准》CJJ45-2006 （3）《低压配电设计规范》GB50054—2011 (4)《城市道路照明工程施工及验收规程》CJJ89-2012 （5）《10KV 以下变电所设计规范》GB50053-94（6）《电气装置安装工程接地装置施工及验收规范》GB50169—2006(7）重庆路威土木工程设计有限公司与甲方(奉节县信达市政经营有限责任公司）签订的设计合同书；（8） 业主提供的1：500项目区域地形图; （9） 我公司现场实际情况调查资料.3设计范围(1）道路照明系统。
路灯基础施工图一、引言路灯基础施工图是城市照明工程的重要组成部分，直接关系到路灯的安装和使用效果。
本文将详细介绍路灯基础施工图的设计、制作和施工过程，以期为相关工程提供参考和指导。
二、路灯基础施工图的设计路灯基础施工图的设计应充分考虑道路等级、路灯型号、照明要求等因素，同时要确保设计合理、安全可靠、经济适用。
在设计过程中，需要注意以下几点：1、确定路灯的布置方案。
根据道路的长度、宽度和周边环境，选择合适的路灯间距和布置方式，确保照明效果良好，同时避免浪费。
2、选择合适的路灯基础形式。
根据地质条件和路灯的重量等因素，选择合适的基础形式，确保路灯安装稳定、安全可靠。
3、确定基础的深度和强度。
根据路灯的重量和使用要求，确定基础的深度和强度，确保基础能够承受路灯的重量和使用要求。
4、考虑环保和节能要求。
在设计中应尽量采用环保材料和节能技术，减少对环境的影响，同时提高能源利用效率。
三、路灯基础施工图的制作路灯基础施工图的制作应严格按照国家相关标准和规范进行，确保图纸的准确性和完整性。
在制作过程中，需要注意以下几点：1、使用合适的绘图软件。
常用的绘图软件有AutoCAD、Revit等，可以根据实际情况选择合适的软件进行绘图。
2、按照标准规范绘制。
在绘制过程中应按照国家相关标准和规范进行绘制，确保图纸的准确性和完整性。
3、标注清晰明了。
在图纸上应标注清晰明了，包括基础的形式、尺寸、材料、施工要求等，方便施工人员阅读和理解。
4、审核校对。
在制作完成后应对图纸进行审核校对，确保图纸无误后再进行输出。
四、路灯基础施工图的施工路灯基础施工图的施工应严格按照图纸进行，确保施工质量和安全。
在施工过程中，需要注意以下几点：1、按照图纸要求进行施工。
施工人员应认真阅读图纸，按照图纸要求进行施工，避免随意更改。
2、注意安全。
在施工过程中要注意安全，避免发生事故。
特别是在开挖基础时要注意地下管线和其他障碍物。
“取长补短”这个成语在我们的日常生活中被广泛使用，它提醒我们要看到他人的优点并学习，同时也要看到自己的不足并改正。
路灯施工图设计说明1工程概况本工程为涪陵区武陵山至太阳坳森林防火通道工程K0+000~K1+928.375段建设项目。
道路为沥青混凝土路面，本项目设计全长约为1928.375米，双向4车道，标准路幅宽度为18米=2 m（人行道）+7m（车行道）+7m（车行道）+2m（人行道）。
本图纸应与道路、给排水、电气等其它专业图纸一并配套使用。
2设计依据及技术标准2.1上阶段初步设计审查批复执行情况上阶段初步设计审查无意见。
2.2主要规范及规程（1）《城市道路工程设计规范》CJJ37-2012（2）《城市道路照明设计标准》CJJ45-2006（3）《低压配电设计规范》GB50054-2011（4）《城市道路照明工程施工及验收规程》CJJ89-2001（5）《10KV以下变电所设计规范》GB50053-94（6）《电气装置安装工程接地装置施工及验收规范》GB50169-2006（7）设计合同及委托书（8）本公司道路专业提供的相关资料及图纸3设计范围（1）道路照明系统。
（2）道路照明供配电系统。
（3）道路照明防雷及安全接地系统。
4照明供电及控制系统（1）考虑低压供电电缆的电压损失（保证其末端电压不低于始端电压的95%），供配电系统经济性以及预留用电负荷，本项目设置3个户外环网结线箱式变电站。
变电站高压进线电压为10KV，由就近的城区供电网络引来,出线采用220/380V电源，三相五线制配电。
10KV外线由业主委托电力部门进行专项设计。
（2）本次设计B1#户外箱变容量为63KVA，设置在武太路道路桩号K1+430道路左侧人行道外侧，详见路灯工程平面图DS-04。
B1#箱变供电范围K1+040到K1+928.375全长路段以及武石路道路桩号K0+000到K0+170，供应道路照明用电并预留容量供后期广告和景观照明用电。
本次设计B3#户外箱变容量为63KVA，设置在武太路道路桩号K0+540道路左侧人行道外侧，详见路灯工程平面图DS-04。
B3#箱变供电范围K0+000到K1+040全长路段，供应道路照明用电并预留容量供后期广告和景观照明用电。
（3）户外箱式变电站防护等级不低于IP56。
变压器负荷率按70%计。
（4）无功补偿：所有路灯灯具均设单灯功率因数补偿至0.85以上，在箱变内再设集中补偿，补偿后的功率因数达到0.92。
（5）路灯控制：前期采用时间控制和手动控制相结合的方式，并预留通信接口，通信接口类型与照明处协商后决定，路灯控制后期统一接入路灯管理处的四遥控制系统，在箱变内预留控制器的位置。
（6）节能标准和措施：a、该项目为城市次干路,照明设计标准: Eav=15LX , Uo=0.4 , UL=0.5 ,TI<=10, LPD<=0.7w/m2。
计算得实际功率密度LPD=0.69/m2（包含镇流器功耗），Eav=16.25lx。
b、本工程采用PT智能照明控制新型节能技术，采用上半夜稳压节能,下半夜降压减流节能, 要求节能效率不得小于20%,解决了夜间过压照明造成的能源浪费,并有效地延长灯具的使用寿命,在不同时段设置不同的照度标准,解决了在传统的间隔关灯方式夜间照度不均匀的问题,该系统配备远程通信接口，供管理处远程四遥控监控,在箱变内统一安装。
c、当PT智能照明系统出现故障时,采用备用节能设计半夜间隔关灯方式,(关掉不超过半数的灯具)，以节约电能。
在仅全夜灯运行方式下,保证在道路的直线段,路面亮度不低于所有灯具全开时的50%，道路交叉口，路面亮度不低于所有灯具全开时的100%。
d、选用高效节能镇流器。
e、光源采用高光效、寿命长的高光通钠灯。
设计选用LU-HO-250W、LU-HO-150W、LU-HO-100W高光通钠灯进行照度计算，光源技术参数分别为：250W:光通量为33000lm、光效为132lm/w、色温为2100k、寿命为28500h;150W:光通量为17500lm、光效为117lm/w、色温为2100k、寿命为28500h;100W:光通量为10500lm、光效为105lm/w、色温为2100k、寿命为28500h。
f、灯具效率不低于70%。
g、气体放电灯线路的功率因数不低于0.85。
h、选用节能环保SCRBH15非晶合金干式变压器,空载损耗比常规干变降低70%~80%、（7）电能计量：低压集中计量( 广告和景观照明分别独立计度 )。
计量远程传输设备与计量设备配套使用。
（8）本工程变压器的容量除满足路灯的需要外，还预留了广告和景观照明的用电负荷，在相应的埋地管道敷设中，预埋了管道以备广告和景观照明穿线用。
5照明系统（1）灯杆主要布置在人行道上，其光源为100W高光通钠灯。
灯杆高度为10m，采用单臂灯杆，挑臂1.5米，间距为30m左右，灯杆采用双侧对称布置方式，在交叉路口及停车港段适当提高灯具功率到250W,以满足交叉路口的照度要求。
（2）灯杆采用内外壁热镀锌钢管灯杆，其制作应符合相应行业标准，详附页：“灯杆质量技术要求”。
（3）灯具采用半截光型灯具，外观颜色采用蓝色或建设方指定的其他颜色，防护等级为IP65，详附页：“路灯灯具（含庭院灯）的技术需求明细及要求。
”（4）每盏灯的相线应装设熔断器，安装在镇流器供电的进电侧。
a、150W及以下的高压钠灯可采用4A熔丝。
b、250W的高压钠灯可采用6A熔丝。
c、400W的高压钠灯可采用8A熔丝。
6照明配电系统的分接线（1）供电干线采用VV-0.6/1KV-1X10的单芯全塑铜芯电缆，采用~380/220V三相五线制低压供电,电源由箱式变电站供给。
由供电干线引上至顶部灯具的分支线采用BVV-0.5KV -3X2.5的绝缘护套线，为平衡三相负荷，灯具的接线顺序为：L1、L2、L3、 L1、L2、L3的三相跳接顺序。
（2）在每处灯杆旁均设置一个分线检查井，在电缆保护管过街处，其两端均设置检查井，其平面位置以大样图为准，"路灯平面图"中不再标注。
灯具的分支线与照明干线的接线方式采用电缆绝缘穿刺线夹的分线方式。
检查井用UPVC75的塑料管接入附近的雨水系统。
（3）电缆芯线的连接采用压接，所有的连接接头必须在检查井内，保护管内不得有电缆接头。
（4）在每一个接线井内的电缆应留有0.5米长的余量。
（5）采用高纤维复合材料成套井圈井盖。
（6）机械敷设电缆时，铜芯电缆最大允许牵引强度不宜大于70N/mm2。
（7）过桥路面不施设手孔井，采用分接线盒直接接线。
7照明供电管线敷设（1）照明管道在人行道下采用PVC110双壁波纹管埋地暗敷，沿灯杆内侧敷设，在车行道下采用110*4玻璃钢电力护套管埋地暗敷。
（2）照明管道在人行道下埋深不应小于0.5米，在绿地和车行道下埋深不应小于0.7米。
8接地系统（1）路灯接地系统采用TT制接地系统，除在首端和末端设重复接地外，要求全长敷设镀锌扁钢，每隔120m再设重复接地，接地极为两根长 2.5m 水平间距 5.0m的 L50X5角钢接地体，要求其上部埋深不小于0.6m，底部制成尖角形，两根角钢之间与镀锌扁钢联接，灯杆基础钢筋、镀锌扁钢、灯杆、基座等金属体均应与PE线可靠联接，要求接地电阻不大于4欧姆。
（2）箱式变电站接地系统箱式变电站接地装置采用钢管接地极DN50 L=2.5m，上端部埋深0.8m，水平间距5m，接地极连接扁钢-50*5，实测接地电阻不大于4欧。
详设计大样图。
（3）电气装置的下列金属部分，均应与接地装置可靠连接。
a、变压器、配电柜等的金属底座和外壳。
b、配电装置的金属构架及靠近带电部位的金属遮拦等。
c、电力电缆的金属接线盒和保护管。
d、路灯的金属灯杆和金属外壳。
e、其他因绝缘破坏可能使其带电的外露导体。
9防盗措施设计由于本次设计的道路均为公路大都在城乡结合区和郊外，对于道路路灯、电缆等相关配套设施安全管理有很大的难度，为降低对管理风险，保障道路路灯系统安全运行及通行安全，本设计提出了以下几点措施；（1）供电线路的人孔井盖及手孔井盖、照明灯杆的检修门及路灯户外配电箱，均设置需使用专用工具开启的闭锁防盗装置。
（2）待路灯通电调试完后，手孔井盖与井座用水泥沙浆封堵。
使其看不见手孔井盖及井座。
（3）待路灯通电调试完后，灯杆基础的螺帽需用同道路结构材料物质回填，使其路面看不见固定灯杆的螺帽10其他（1）户外箱式变电站属于大型设备，为分清责任，其设备基础由成套厂配套设计，其制作应符合相关行业标准的要求，其安装应符合《城市道路照明工程施工及验收规程》CJJ89-2001。
（2）高杆照明灯属于大型设备，为分清责任，其设备制作、安装、调试及基础由成套厂配套完成，其设计、制作、安装、检查检验、运行、测试、防腐、外观、防雷接地等电气安全、基础、抗震、抗风压等结构安全应符合《高杆照明设施技术条件》CJ/T 3076-1998的要求，其安装应符合《城市道路照明工程施工及验收规程》CJJ89-2001。
（3）手孔井盖、照明灯杆的检修门及户外路灯配电箱，均应设置需使用专用工具开启的闭锁防盗装置。
（4）本设计选型的材料和元件规格型号仅供参考,不做为订货依据,需满足性能、规格和参数,并符合国家相关产品认证和合格产品即可,本设计不指定品牌和厂家。
（5）所有电气设备应选用国家现行的技术先进、可靠的产品，不得采用国家明令淘汰的产品。
（6）图中未尽事宜，应参照国家和地方有关规定、标准、规范执行，施工中若有问题可与设计、业主协商解决，工程施工应符合《城市道路照明工程施工及验收规范》的要求。
（7）在路灯的施工过程中，现场允许对灯杆位置进行调整，如与其它管道冲突应与设计院及相关部门及时沟通，协调处理。
（8）施工过程中应避免损伤现状管线，发现不明管线，应及时做好保护，现场无法处理时应通知甲方、监理、设计院汇同相关管理部门协调处理。
（9）路灯箱变温度控制本次设计采用智能温湿度温湿度控制，温度报警及极限温升跳闸这些参数是可以通过温控器进行设置的，一般出厂设置为100摄氏度风机启动，130摄氏度报警，150摄氏度跳闸。
一般干式变压器能在120摄氏度运行。
