石材水斑治理方法

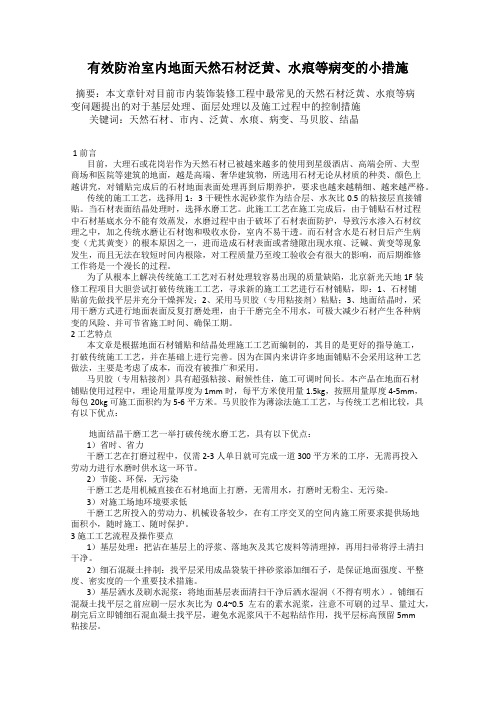

有效防治室内地面天然石材泛黄、水痕等病变的小措施摘要：本文章针对目前市内装饰装修工程中最常见的天然石材泛黄、水痕等病变问题提出的对于基层处理、面层处理以及施工过程中的控制措施关键词：天然石材、市内、泛黄、水痕、病变、马贝胶、结晶1 前言目前，大理石或花岗岩作为天然石材已被越来越多的使用到星级酒店、高端会所、大型商场和医院等建筑的地面，越是高端、奢华建筑物，所选用石材无论从材质的种类、颜色上越讲究，对铺贴完成后的石材地面表面处理再到后期养护，要求也越来越精细、越来越严格。

传统的施工工艺，选择用1：3干硬性水泥砂浆作为结合层、水灰比0.5的粘接层直接铺贴。

当石材表面结晶处理时，选择水磨工艺。

此施工工艺在施工完成后，由于铺贴石材过程中石材基底水分不能有效蒸发，水磨过程中由于破坏了石材表面防护，导致污水渗入石材纹理之中，加之传统水磨让石材饱和吸收水份，室内不易干透。

而石材含水是石材日后产生病变（尤其黄变）的根本原因之一，进而造成石材表面或者缝隙出现水痕、泛碱、黄变等现象发生，而且无法在较短时间内根除，对工程质量乃至竣工验收会有很大的影响，而后期维修工作将是一个漫长的过程。

为了从根本上解决传统施工工艺对石材处理较容易出现的质量缺陷，北京新光天地1F装修工程项目大胆尝试打破传统施工工艺，寻求新的施工工艺进行石材铺贴，即：1、石材铺贴前先做找平层并充分干燥挥发；2、采用马贝胶（专用粘接剂）粘贴；3、地面结晶时，采用干磨方式进行地面表面反复打磨处理，由于干磨完全不用水，可极大减少石材产生各种病变的风险、并可节省施工时间、确保工期。

2 工艺特点本文章是根据地面石材铺贴和结晶处理施工工艺而编制的，其目的是更好的指导施工，打破传统施工工艺，并在基础上进行完善。

因为在国内来讲许多地面铺贴不会采用这种工艺做法，主要是考虑了成本，而没有被推广和采用。

马贝胶（专用粘接剂）具有超强粘接、耐候性佳，施工可调时间长。

本产品在地面石材铺贴使用过程中，理论用量厚度为1mm时，每平方米使用量1.5kg，按照用量厚度4-5mm，每包20kg可施工面积约为5-6平方米。

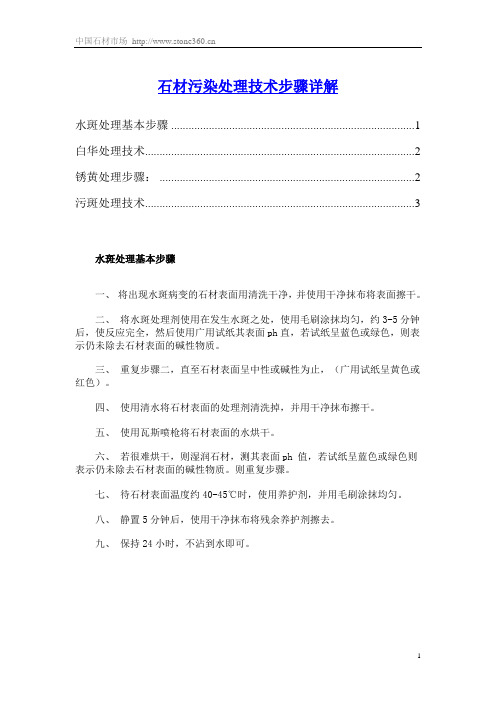

石材污染处理技术步骤详解水斑处理基本步骤 (1)白华处理技术 (2)锈黄处理步骤： (2)污斑处理技术 (3)水斑处理基本步骤一、将出现水斑病变的石材表面用清洗干净，并使用干净抹布将表面擦干。

二、将水斑处理剂使用在发生水斑之处，使用毛刷涂抹均匀，约3-5分钟后，使反应完全，然后使用广用试纸其表面ph直，若试纸呈蓝色或绿色，则表示仍未除去石材表面的碱性物质。

三、重复步骤二，直至石材表面呈中性或碱性为止，（广用试纸呈黄色或红色）。

四、使用清水将石材表面的处理剂清洗掉，并用干净抹布擦干。

五、使用瓦斯喷枪将石材表面的水烘干。

六、若很难烘干，则湿润石材，测其表面ph 值，若试纸呈蓝色或绿色则表示仍未除去石材表面的碱性物质。

则重复步骤。

七、待石材表面温度约40-45℃时，使用养护剂，并用毛刷涂抹均匀。

八、静置5分钟后，使用干净抹布将残余养护剂擦去。

九、保持24小时，不沾到水即可。

白华处理技术白华处理剂一般为酸性物质，产品说明要求事先以水稀释，不要接触到皮肤、眼睛，若接触到请立刻以大量清水冲洗，作用处理剂时应戴手套（因酸性物质易侵蚀大理石表面，因而较不适应于大理石类的处理），以下为处理步骤：一、稀释处理剂5-10倍。

二、将处理剂使用于发生白华的地方，并用毛刷涂抹使白华与处理剂进行反应后，以刮刀刮除反应后物质，直到处理干净为止，三、白华清洗完后，用清水清洗表面，以洗去残留的酸性水溶液。

四、若白华发生处是以水泥为填缝材料。

且版面原来已进行养护，则以正常的养护程序在白华冒出的区域进行防水工程。

五、若有填缝胶填补不实处，则应取出无效的老化填缝材料。

重新进行填缝，锈黄处理步骤：一、将处理剂与敷料以重量比约3：1加以混合搅拌成糊状。

二、将混合物覆盖于发生锈黄之外，并以保鲜膜覆盖于混合物上，以防止其蒸发干涸（覆盖时间的长短视锈黄的程度而定，一般覆盖时间约8-12小时。

）三、在覆盖时间内应定时查看锈黄是否清除褪色。

四、若锈黄已被清除，则可以用锅铲除去混合物，并用清水将处理表面清洗干净。

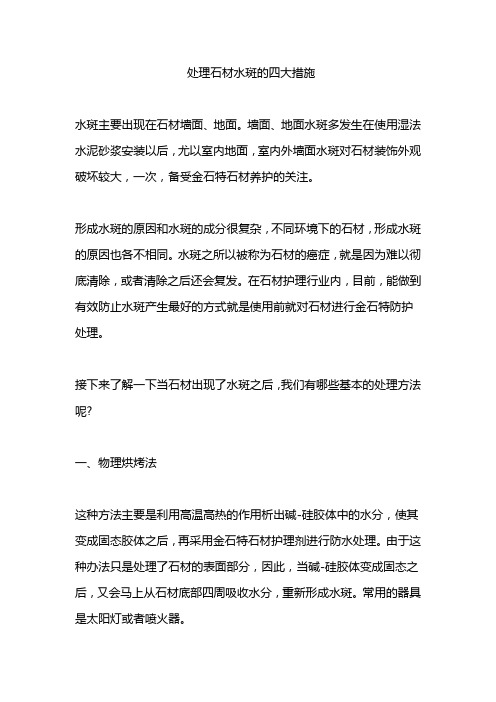

处理石材水斑的四大措施水斑主要出现在石材墙面、地面。

墙面、地面水斑多发生在使用湿法水泥砂浆安装以后，尤以室内地面，室内外墙面水斑对石材装饰外观破坏较大，一次，备受金石特石材养护的关注。

形成水斑的原因和水斑的成分很复杂，不同环境下的石材，形成水斑的原因也各不相同。

水斑之所以被称为石材的癌症，就是因为难以彻底清除，或者清除之后还会复发。

在石材护理行业内，目前，能做到有效防止水斑产生最好的方式就是使用前就对石材进行金石特防护处理。

接下来了解一下当石材出现了水斑之后，我们有哪些基本的处理方法呢?一、物理烘烤法这种方法主要是利用高温高热的作用析出碱-硅胶体中的水分，使其变成固态胶体之后，再采用金石特石材护理剂进行防水处理。

由于这种办法只是处理了石材的表面部分，因此，当碱-硅胶体变成固态之后，又会马上从石材底部四周吸收水分，重新形成水斑。

常用的器具是太阳灯或者喷火器。

二、化学清洗法这种方法主要是利用金石特KS-704石材水斑清除剂进行清洗，清除或破坏石材中形成水斑的碱或硅酸凝胶体，使其失去吸潮能力，从而达到治理水斑的目的。

产品图片三、清洗烘烤法利用金石特KS-704石材水斑清除剂或破坏石材中形成水斑的碱-硅酸凝胶体，再用烘烤法烤干石材中的水分。

四、增色增艳法金石特增艳调色法就是利用增色的方法将有水斑的病变石材的石材中颜色较浅的部分颜色加深，使其达到与深色部分石材的颜色相近，从而达到美观的装饰效果，金石特增艳调色法又分为防护增艳调色法和普通增艳调色法，防护增艳调色法在调整石材颜色的同时，石材也起到了防护作用，普通增艳调色法只做石材颜色的调整，不做防护。

金石特石材增光增艳防护剂产品图片:目前对于水斑的治理，效果还不是很理想，这也是我们行业中急待解决的一道课题。

鉴于此，石材防护的工作，就显得尤为重要。

石材水斑成因分析当下，石材越来越多被用作大厦、高级公寓、星级饭店等建筑的材料。

使用石材进行装饰，不仅新颖、美观，适应城市景观和建筑艺术的要求，而且可以根据建筑所需功能、造价进行造型设计，使得建筑与周围环境相协调。

同时，对于建筑而言，石材对抗震、温差、冲击和位移还有一定的补偿功能。

诸多优点，使得石材日渐受到消费者的青睐。

（花岗岩越来越多被用于建筑幕墙）当然，随着石材幕墙的大量应用，石材清洗和护理也越来越受到人们的关注。

由于石材是自然产物，它应用于人们生活的环境中就不可避免地会受到各种各样的污染，以及发生各种各样的病变。

其中，最显著、最频繁出现的，莫过于水斑问题，尤其是浅色石材，各种各样不同外形、不同大小、有湿、有干、有深色、有浅色的水斑顽固地盘踞在建筑物表面上，极为丢脸。

这个问题，至今依然困扰着许多石材厂商和消费者。

只有正确认识石材的特点和习性，洞悉石材产生病变的原因，才能找到最科学的护理方法，真正长久地保持石材自然亮丽的色彩和富丽堂皇的品质。

那么，石材水斑有哪些成因呢？01. 水份过多由于施工时，水泥砂浆的含水率并不好掌握。

在有些建筑饰面，尤其是立面外贴的安装过程中，如果工作人员在调和水泥的过程中将水泥调制过稀，导致水泥砂浆中含水量过大，则安装后由于水分挥发，以及外界湿气能够大量进入内部与水泥发生反应，融入更多盐碱，石材板材更容易形成水斑。

（未作防护引发的水斑）另外，石材在铺装时，必须要保证砂浆与石材粘结紧密。

但有些工作人员在安装石材板材的时候，没有注意把板材贴实，这就导致水泥砂浆中的水往往会向密实度低的部位云集，因此，密实度低的水泥砂浆相对的石材表面，形成的水斑就比较重。

（安装过程处理不当，很容易引发水斑）02. 石材吸水率偏高吸水率是指石材（包括天然和人造）吸收水份的能力，用吸收水份后的石材质量和干燥石材质量的之比来表示。

它主要取决于石材内部孔隙的体积大小、密集度及敞开或闭合的程度。

若石材中还有膨胀性强的矿物、泥质等时，吸水后对石材的质量影响就较大。

大理石水斑处理方法(一)大理石水斑处理方法什么是大理石水斑？大理石是一种非常美丽的天然石材，然而，长期使用和水分接触会导致大理石表面出现水斑，给美观带来一定影响。

水斑是大理石表面的一种浅色斑点，其形成原因是因为水分渗透到石材内部，随后与化学元素发生反应。

处理方法1. 柠檬汁法•使用柠檬切片，将汁液挤压在水斑处。

•用湿布覆盖柠檬汁，让汁液充分渗透。

•静置15-20分钟后，用清水擦拭。

•如有需要，可重复此过程直至水斑消失。

2. 醋法•取适量白醋倒在水斑处。

•使用湿布覆盖醋，让其充分渗透。

•静置20-30分钟，用清水擦拭干净。

•如有需要，可重复此过程直至水斑消失。

3. 尿素法•取适量尿素（也可使用重碳酸钠），加入适量温水中搅拌，直至溶解。

•使用刷子将尿素溶液均匀涂抹在水斑上。

•静置30-40分钟后，用清水彻底清洗。

•如有需要，可重复此过程直至水斑消失。

4. 木炭法•使用木炭粉末或者细碎的木炭块。

•将木炭直接涂抹在水斑处，形成一层薄薄的覆盖。

•静置24小时，用清水擦拭干净。

•如有需要，可重复此过程直至水斑消失。

5. 石材清洁剂法•购买专门用于清洁石材的清洁剂。

•根据清洁剂说明，将其稀释到适当浓度。

•使用喷雾器将清洁剂均匀喷洒在水斑处。

•静置10-15分钟后，用湿布擦拭干净。

•如有需要，可重复此过程直至水斑消失。

注意事项•以上方法应根据具体情况选择合适的处理方法进行尝试。

•在使用任何方法之前，应先在不显眼的地方进行测试。

•在处理过程中，应避免使用硬质材料和锐利工具，以免划伤大理石表面。

•保持良好的通风环境，以防止化学物质的刺激。

•若水斑难以处理或者有明显损伤，请咨询专业人士的建议。

通过以上方法，可以尝试处理大理石表面的水斑问题，使石材恢复原有的美观。

注意选择适当的方法，并在处理过程中谨慎操作，以保证取得最佳效果。

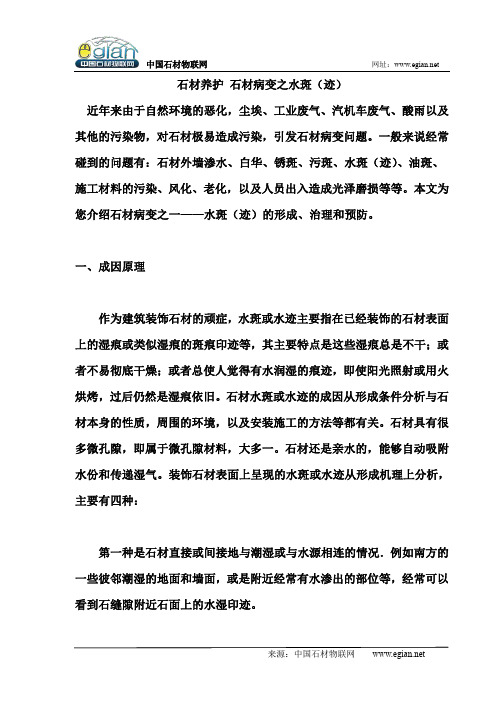

石材养护石材病变之水斑（迹）近年来由于自然环境的恶化，尘埃、工业废气、汽机车废气、酸雨以及其他的污染物，对石材极易造成污染，引发石材病变问题。

一般来说经常碰到的问题有：石材外墙渗水、白华、锈斑、污斑、水斑（迹）、油斑、施工材料的污染、风化、老化，以及人员出入造成光泽磨损等等。

本文为您介绍石材病变之一——水斑（迹）的形成、治理和预防。

一、成因原理作为建筑装饰石材的顽症，水斑或水迹主要指在已经装饰的石材表面上的湿痕或类似湿痕的斑痕印迹等，其主要特点是这些湿痕总是不干；或者不易彻底干燥；或者总使人觉得有水润湿的痕迹，即使阳光照射或用火烘烤，过后仍然是湿痕依旧。

石材水斑或水迹的成因从形成条件分析与石材本身的性质，周围的环境，以及安装施工的方法等都有关。

石材具有很多微孔隙，即属于微孔隙材料，大多一。

石材还是亲水的，能够自动吸附水份和传递湿气。

装饰石材表面上呈现的水斑或水迹从形成机理上分析，主要有四种：第一种是石材直接或间接地与潮湿或与水源相连的情况．例如南方的一些彼邻潮湿的地面和墙面，或是附近经常有水渗出的部位等，经常可以看到石缝隙附近石面上的水湿印迹。

第二种是因为石材内部或表层的微孔隙中含有某些盐或碱。

这些盐或碱往往是粘贴后随着石材表面水份的蒸发，后续水份的不断向外补充而将盐碱集中于石材表面层的。

盐碱形成的水斑有两类，一类是一些易潮解的盐或碱，它们具有较低的水蒸气压，故会吸水份直至达到与外界水蒸气压的平衡，而石材微孔隙产生的附加压力(微孔毛细现象)使平衡更加有利于吸附更多的水分，因此不论外界天气如何，石材表面水总是干不了。

另一类是一些盐的半透明的结晶体，它们占据在石材微孔隙中，使表面光的反射率发生变化，粗看起来很像是石材被润湿了。

石材表面层盐碱的来源主要有：①湿法粘贴时水泥、泥灰浆或添加剂的盐碱成分；②附近泥土或地下水中随水份而迁移来的可溶性盐碱；③环境污染或酸雨作用后的沉积物；④石材在开采、加工、搬运和露天存放时带入的盐碱，如切锯和抛光的冷却液等；⑤石材安装后的清洗液和护理液等的带入。

石材“水斑”和“泛碱”现象成因及防治石材做为一种建筑装饰材料被人们喜爱，除了它先天具有的建筑功能外，它那迷人的自然色彩更具魅力。

但是我们也会常常见到一些石材在安装后却表现出了一些差强人意的效果，“石材表面已看不到原来的色彩”，“石材表面光泽暗淡”，“石材表面污迹斑斑”等等。

石材安装后出现的这些现象，一部分是由于环境控制或养护不当等原因造成的，那另外一个重要的原因就是我们业内常说的“水斑”或“泛碱”现象形成的。

以下我们就石材出现的水斑和泛碱现象的成因及防治做些探讨。

一，天然石材出现“水斑”和“泛碱”是一种自然现象1，石材的自然属性石材是人们将天然的石料经过加工产生的一类建筑和装饰材料的统称，按其自然属性分为花岗石、大理石、石灰石和砂岩等种类。

这些石材的物理特征表现为不同的花色，不同的晶体结构，不同的密度和硬度，不同的吸水率等。

石材物理特征的不同主要源于岩石的成因和成分，由此也给人们选择石材留下余地。

但是，也正是石材的这些自然特性，使得石材日后会出现各种各样的问题和现象。

2，我们生活在一个水的世界里水是使我们人类赖以生存的基础，是万物之本，我们生活在一个水的世界里。

我们的生命和生活需要水，所有的植被需要水。

但是，过多的水也会对我们的生活和自然造成侵害，过多的雨水造成自然灾害，雨水也使岩体过快的风化。

在我们讨论的建筑和石材领域里，水能使它们保持清洁，水也使它们受到损害，像风化、冻融、病变和污染等。

3，水对石材的直接影响我们周围又是哪些水会对石材形成危害？雨水，对石材的危害主要体现在建筑物的外墙上和室外广场上。

地下水对石材的危害主要体现在地面石材上。

如果建筑物地面基础部分防水处理不好，甚至根本就没有做防水处理，那么地下水对石材的危害可能会是长期的，表现在石材上就是水斑、泛碱和其它病变等。

还有安装用水，就是石材用水泥铺贴时水泥浆里的水分。

在春秋两季，如果基础混凝土相对干燥，铺贴水泥浆里的水分完全干燥时间大约需要3个周的时间。

清洗还原法处理石材的水斑病变
处理材料金石特KS-704石材水斑清除剂
产品图片
施工方法：
1在非石材及石材的非清洗部位做好保护。

2清理石材上的污物及表面浮尘。

3先将金石特石材水斑清除剂的A组份直接刷涂于石材的表面，1-2小时后
用水；中洗或用拖把擦洗干净，环境气温较高时，金石特石材清洗剂的清洗反应停留时间可在1小时以下。

4再将B、C组份以1：1的比例混合均匀(混合液应在8小时内用完)，重复以上施工过程，B、C组份的清洗反应停留时间应较A组份的清洗反应停留时间适当延长，环境气温较低时，金石特石材清洗剂的清洗反应停留时间可在2小时以上，直至石材表面颜色明显变淡。

5如水斑严重，一次清洗不尽，可重复以上步骤(4)，二次清洗之间的时间间隔最好为3--4天。

注意事项
金石特KS-704石材水斑清除剂分麻石专用型和云石专用型，不得交叉使用，否则，会造成石材的严重损坏。

2.增艳调色法处理石材的水斑病变：
处理材料：KS-808石材增光增艳防护剂
金石特石材增光增艳防护剂产品图片:
施工方法．
1在非石材及石材的非处理部位做好保护。

2清理石材上的污物及表面浮尘。

3用毛刷将KS-808石材增光增艳防护剂涂刷于整个石材表面，用量为10一20m2/L左右，浅色石材部位适当加大防护剂用量。

4待防护剂充分渗八石材内部(最少24小时以上)，检查石材的表面颜色是否基本一致，若仍有色差，将石材的浅色部位再涂刷次KS-808石材增光增艳防护剂，并让其充分渗入石材肉部，如此重复直至石材的色差完全消除为止。

5用抹布将石材表面擦洗干净。

常见的石材病变如何防护常见的石材病变如何防护？提要：防止锈斑的关键是在石材加工后要开展有用的外表处置，以防止含铁质矿藏被氧化后渗出外表。

4盐类晶化俗称泛碱，由湿法施工中强碱性水泥与大气中的酸性溶液反响而成。

碳酸钠经过石材的毛孔渗出到外表后开展反响，生成盐类溶液，溶液干枯后就以晶态在外表构成盐类晶化，又称泛碱。

石材经过长时间的风吹雨晒会发生一些病变，我们该如何去防护这些病变？1、锈斑。

构成锈斑的缘由有先天的和人为的：有些石材原料中含有较多的铁元素，铁质矿藏触摸空气被氧化而生成铁锈，铁锈经过石材的微孔渗出。

别的，石材在挖掘、加工、装置、运用等过程中有铁质残留在石材外表，经空气氧化后也会构成铁锈污染。

防止锈斑的关键是在石材加工后要开展有用的外表处置，以防止含铁质矿藏被氧化后渗出外表。

物业管理中处置现已发作的锈斑，首要是用除锈剂。

但现在商场出售的除锈剂多属酸性，所以对不耐酸的石材如____石质、白云石质运用前应开展实验，必要时加水稀释。

还要注意在除锈后必须用清水完全清洁，然后再用树脂写入，以增强石材的防水功用。

2、水斑。

水癍构成的首要缘由是受湿法施工中的水泥浆影响所造成的。

水泥成份中含有的氢氧化钠对水份的吸附性很强，在溯湿的情况下，会构成具有腐蚀性的碳酸钠溶液并释放出水份，这即是湿痕不干表象即水斑。

防止湿痕不干表象的首要方法是写入树脂使石材防水，以隔绝空气中的水份与石材或水泥内部物质的触摸下降其化学反响条件。

别的，应尽量防止选用湿法水泥沙浆施工，施工后要做好接缝粘合与排水。

处置现已呈现的湿痕，当前尚没有较好的方法。

首要选用的补救措施是用树脂写入方法，使没有呈现湿痕的部位色彩加深，以此调整两者的色差。

此外，可选用浸透染色来改动原装修石材的颤色。

“湿痕不干”可算是石材病变的癌症，是石材保养方面的一大难题。

3、白华表象俗称流眼泪。

多是因为湿法施工，石材反面灌注水泥沙浆，雨水掺入水泥沙浆中，溶解其间的钙或盐成份，有钙、盐成分的水分进入右材毛孔埴缝不实处，____日久构成水道渗出外表，与空气中的C02、酸雨等触摸，生成不溶解的白色物质——白华。

石材水斑的形成原因和治理方法什么是石材水斑呢?在《建筑装饰用天然石材防护剂》标准中是这样定义的：用水泥湿法粘贴石材时，吸湿性物质渗入石材内部后，使石材表面产生不易自然、干燥的温痕。

通过大量实际观察，我们认真地总结了石格水斑产生的机理，发现石材表面的水斑，形成原因和内在因素是比较复杂的，大致可分为以下几种情况：一、湿贴石材在施工前未进行石材防护;二、湿贴石材在施工前进过石材防护，但防护失败;三、湿贴石材在施工后遭到漫水浸泡;第一种情况：在石材进行湿贴施工的几个小时内，石材装饰面可见全面返水，石材表面颜色加深，随着时间延长石材表面颜色会逐渐变浅，因环境温度、湿度及通风的颜色，其中有一些也会留下较重的水斑。

这是因为：1、石材下面的砂浆在找平过程中，会出现密度差，密度较低的地方，存水量就会较多，密度较高的地方，存水量也就会较少;2、粘贴石材下面的砂将在找平过程中，出现下凹(俗称空鼓)，在石材施工中，施工人员在石材上过度震击，使砂浆下凹处形成积水;3、工人员在石材施工过程中，对砂将及施工后石材养护中过理洒水，使水泥砂浆或石材含水过高。

以上这些原因，在石材表面会出现一个圆形或在边缘形成圆弧状的水斑，并且边缘线非常清晰，水斑颜色很深，与其它石材表面形成强列对比。

第二种情：水斑的出现，会在石材湿巾后的几个小时至1-2天后出现。

石材表面一般不会全部返水，石材表面会形成深浅不一的水斑，随着时间的延长，在较长时间内(约6-12月)水斑不会发生明显变化。

这其中主要原因是：1、剂使用不当或防护剂质量问题2、现阶段生产的各种的各种类型的户剂，在使用中都会有严格的使用技术要求，如防护施工前石材是否干燥，石材防护剂的涂刷必须均匀，防护剂注入量和注入深度。

更应注意的是防护涂刷后庆保持足够的静停时间，在静停过程中，还应保持石材涂刷防护剂面的通风，并不得有雨水侵蚀。

以上这些要求都是在防护剂施工中须严格遵守的。

违背这些必要的技术要求，就会影响防护的最终效果。
