电流表符号

常用电气符号大全电流表PA电压表PV有功电度表PJ无功电度表PJR频率表PF相位表PPA最大需量表(负荷监控仪) PM 功率因数表PPF有功功率表PW无功功率表PR无功电流表PAR声信号HA光信号HS指示灯HL红色灯HR绿色灯HG黄色灯HY蓝色灯HB白色灯HW连接片XB插头XP插座XS端子板XT电线,电缆,母线W直流母线WB插接式(馈电)母线WIB电力分支线WP照明分支线WL应急照明分支线WE电力干线WPM照明干线WLM应急照明干线WEM滑触线WT合闸小母线WCL控制小母线WC信号小母线WS闪光小母线WF事故音响小母线WFS预告音响小母线WPS电压小母线WV事故照明小母线WELM避雷器 F熔断器FU快速熔断器FTF跌落式熔断器FF限压保护器件FV电容器 C电力电容器CE正转按钮SBF反转按钮SBR停止按钮SBS紧急按钮SBE试验按钮SBT复位按钮SR限位开关SQ接近开关SQP手动控制开关SH时间控制开关SK液位控制开关SL湿度控制开关SM压力控制开关SP速度控制开关SS温度控制开关,辅助开关ST 电压表切换开关SV电流表切换开关SA整流器U可控硅整流器UR控制电路有电源的整流器VC 变频器UF变流器UC逆变器UI电动机M异步电动机MA同步电动机MS直流电动机MD绕线转子感应电动机MW鼠笼型电动机MC电动阀YM电磁阀YV防火阀YF排烟阀YS电磁锁YL跳闸线圈YT合闸线圈YC气动执行器YPA,Y A电动执行器YE发热器件(电加热) FH照明灯(发光器件) EL空气调节器EV电加热器加热元件EE感应线圈,电抗器L励磁线圈LF消弧线圈LA滤波电容器LL电阻器,变阻器R电位器RP热敏电阻RT光敏电阻RL压敏电阻RPS接地电阻RG放电电阻RD启动变阻器RS频敏变阻器RF限流电阻器RC光电池,热电传感器 B压力变换器BP温度变换器BT速度变换器BV时间测量传感器BT1,BK 液位测量传感器BL温度测量传感器BH,BM。

电流表 PA三维网技术论坛" F' a: s1 k??f; a* W电压表 PV有功电度表 PJ无功电度表 PJR频率表 PF三维,cad,机械,技术,汽车,相位表 PPA三维,cad,机械,g+ P2 a- F4 P! F) `6 {# M最大需量表(负荷监控仪) PM三维网技术论坛) V$ F" Y0 a" j: G) g: y3 u5 v功率因数表 PPF有功功率表 PW无功功率表 PR三维网技术论坛4 ?6 ]( g: Y% M( k无功电流表 PAR三维,cad,机械,技p& r+ W8 ], E声信号 HA光信号 HS指示灯 HL三维,cad,机械,技术,汽B5 O5 p红色灯 HR三维|cad|机械| $ q绿色灯 HG三维,cad,机械,技术,汽h, I( Z3 \' l黄色灯 HY三维网技术论坛" e7 o7 k8 x4 f3 Z蓝色灯 HB白色灯 HW连接片 XB三维,cad,机械W! c插头 XP三维网技术论坛2 Z: y0 Z. S; j4 Q& I8 _+ {1 l插座 XS三维|cad|机械|汽车| + h7 f1 D1 G+ Y* I端子板 XT三维|cad|机械|汽/ g3 F电线,电缆,母线 W三维网技术论坛' j& t6 L3 o( J2 p; L/ v* o9 y) p直流母线 WB插接式(馈电)母线 WIB电力分支线 WP照明分支线 WL应急照明分支线 WE三维,cad,机械,技F- h??{' Q" {电力干线 WPM三维网技术论坛7 I5 Y/ h( [1 h. W- u. W照明干线 WLM应急照明干线 WEM滑触线 WT合闸小母线 WCL控制小母线 WC三维p信号小母线 WS, H/. t6 E0 ~闪光小母线 WF事故音响小母线 WFS预告音响小母线 WPS三维电压小母线 WV事故照明小母线 WELM避雷器 F三维网技术论坛! Z1 K3 {9 [+ F) o熔断器 FU快速熔断器 FTF三维网技术论坛- t' L- Z2 ?3 b) w3 G跌落式熔断器 FF限压保护器件 FV三维|cad|机械|汽车|技术|catia|pro/e|ug|inventor|solidedge|solidworks|caxa4 ?( n电容器 C电力电容器 CE正转按钮 SBF三维,cad,机械,技R' b反转按钮 SBR停止按钮 SBS三维网技术论坛5 K9 z) A??n9 G) q5 K8 W# g紧急按钮 SBE试验按钮 SBT三维网技术论坛) h+ [! O9 M2 `5 ^4 j3 j复位按钮 SR三维,cad,机械,技术限位开关 SQ接近开关 SQP三维网技术论坛6 s4 y, ]( o$ Y% X+ f* S- b手动控制开关 SH时间控制开关 SK液位控制开关 SL湿度控制开关 SM压力控制开关 SP三维网技术论坛/ k! w5 W' B0 c% |* K+ G5 e/ 速度控制开关 SS温度控制开关,辅助开关 ST电压表切换开关 SV三维电流表切换开关 SA三维,cad" F+ q整流器 U三维网技术论坛/ f9 \! S??g$ ^, U8 r; A可控硅整流器 UR控制电路有电源的整流器 VC! L/ }, @) r8 ^5 u; v2 Y4 G变频器 UF变流器 UC逆变器 UI三维|cad|机械|汽车|技术|catia|pro/e|ug|inventor|solidedge|solidworks|caxa9 J( ?+ F( B# M电动机 M异步电动机 MA同步电动机 MS直流电动机 MD三维网技术论坛" C" E2 y??E4 u4 Q. x; f, f绕线转子感应电动机 MW鼠笼型电动机 MC三维网技术论坛# h4 d7 r' q. D" A0 y( h+ Z电动阀 YM电磁阀 YV防火阀 YF排烟阀 YS电磁锁 YL跳闸线圈 YT合闸线圈 YC三维,cad,机械气动执行器 YPA,YA电动执行器 YE发热器件(电加热) FH4 o4 ???s, q: n1 W+ |4 v照明灯(发光器件) EL三维网技术论坛4 l0 z* G/ G( ?0 k! B% k! d4 A空气调节器 EV三维,cad,机械,技术电加热器加热元件 EE感应线圈,电抗器 L* I( ]( \: D* y. @# D! g" _励磁线圈 LF消弧线圈 LA滤波电容器 LL电阻器,变阻器 R电位器 RP三维,cad,机械,技热敏电阻 RT光敏电阻 RL三维,cad,机械,技e压敏电阻 RPS; l: _- I+ I; W' D6 s7 V' u; w( d接地电阻 RG放电电阻 RD启动变阻器 RS频敏变阻器 RF限流电阻器 RC光电池,热电传感器 B压力变换器 BP温度变换器 BT速度变换器 BV时间测量传感器 BT1,BK液位测量传感器 BL三维网技术论坛8 H- }) s2 j1 E+ K* m# h 温度测量传感器 BH,BM辅助文? ???名? ?? ? 称字符号A 电流三维,cad,机械,技4 ^0 X9 qA 模拟AAC 交流三维|cad|机AUT 自动ACC 加速ADD 附加三维网技术论坛6 g" S' m A8 y# A4 W ADJ 可调AUX 辅助三维|cad|机ASY 异步三维|cad|机械|汽车|技术|catia|pro/e|ug|inventor|solidedge|solidworks|caxa6 D/B三维网技术论坛4 s% \' T$ ] _6 k- FBRK 制动BK 黑BL 蓝BW 向后三维,cad,机械e" c1 jC 控制CW 顺时针CCW 逆时针三维网技术论坛& d, Y; g3 {. |, S" S% k8 oD 延时（延迟）D 差动D 数字三维网技术论坛* g2 B, _" T5 V' F% Q( mD 降三维网技术论坛0 Y _. @6 F; Y/ y7 \. e. Z$ n DC 直流三维网技术论坛9 E9Z6 [6 r% KDEC 减E 接地三维EM 紧急F 快速三维网技术论坛2 }) M0 J9 P5 V1 {+ m- j# Y5 V FB 反馈FW 正，向前GN 绿& D4 A pH 高三维,cad,机IN 输入INC 增IND 感应L 左L 限制L 低LA 闭锁M 主M 中$ s5 C3 d; |2 E' L! \M 中间线三维,cad,机械,技MMAN 手动N 中性线三维网技术论坛$ b# B. x* C5 T% h4 W# S1 I9 BOFF 断开ON 接通（闭合）OUT 输出P 压力P 保护PE 保护接地PEN 保护接地与中性线共用三维网技术论坛) ?# 8 ^. _4 \* PU 不接地保护三维|cad|机械RR 记录R 右R 反三维|cad|机械|汽车|技术|RD 红色三维网技术论坛0 F2 ~& d7 j8 [5 G三维网技术论RST 复位三维网技术论坛, P. Z7 j6 D9 YRES 备用RUN 运转F% P# a6 P1 c; WS 信号ST 启动S三维,cad,机械SET 置位、定位三维网技术论坛! ]/ s! y3 |- G1 @- ^1 F9 SAT 饱和STE 步进STP 停止SYN 同步T 温度T 时间TE 无噪音（防干扰）接地V 真空V 速度V 电压三维网技术论坛9 @* n1 R. s7 b2 G/ t% FWH 白YE 黄。

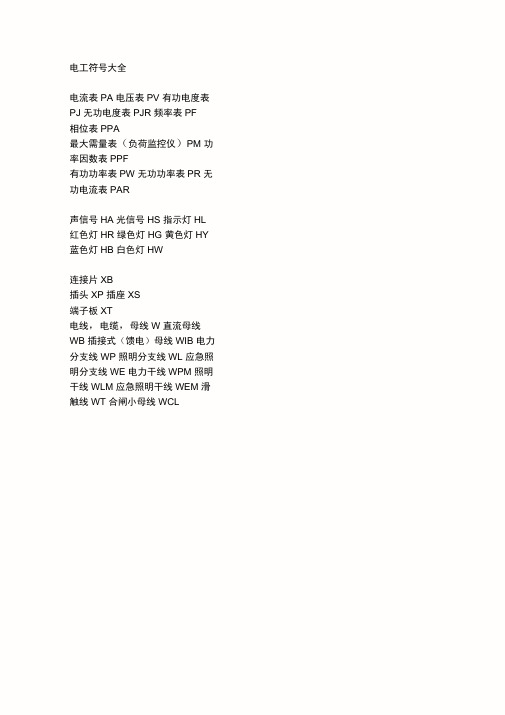

电工符号大全电流表PA 电压表PV 有功电度表PJ 无功电度表PJR 频率表PF相位表PPA最大需量表（负荷监控仪）PM 功率因数表PPF有功功率表PW 无功功率表PR 无功电流表PAR声信号HA 光信号HS 指示灯HL 红色灯HR 绿色灯HG 黄色灯HY 蓝色灯HB 白色灯HW连接片XB插头XP 插座XS端子板XT电线，电缆，母线W 直流母线WB 插接式（馈电）母线WIB 电力分支线WP 照明分支线WL 应急照明分支线WE 电力干线WPM 照明干线WLM 应急照明干线WEM 滑触线WT 合闸小母线WCL控制小母线WC 信号小母线WS 闪光小母线WF 事故音响小母线WFS 预告音响小母线WPS 电压小母线WV 事故照明小母线WELM 避雷器F 熔断器FU 快速熔断器FTF 跌落式熔断器FF 限压保护器件FV 电容器C 电力电容器CE 正转按钮SBF 反转按钮SBR 停止按钮SBS 紧急按钮SBE 试验按钮SBT 复位按钮SR 限位开关SQ 接近开关SQP 手动控制开关SH 时间控制开关SK 液位控制开关SL 湿度控制开关SM 压力控制开关SP 速度控制开关SS 温度控制开关，辅助开关ST 电压表切换开关SV 电流表切换开关SA 整流器U 可控硅整流器UR 控制电路有电源的整流器VC 变频器UF 变流器UC 逆变器UI电动机M 异步电动机MA 同步电动机MS 直流电动机MD 绕线转子感应电动机MW 鼠笼型电动机MC电动阀YM 电磁阀YV 防火阀YF 排烟阀YS 电磁锁YL 跳闸线圈YT 合闸线圈YC 气动执行器YPA,YA 电动执行器YE发热器件（电加热）FH 照明灯（发光器件）EL 空气调节器EV 电加热器加热元件EE 感应线圈,电抗器L 励磁线圈LF 消弧线圈LA 滤波电容器LL 电阻器,变阻器R 电位器RP 热敏电阻RT 光敏电阻RL 压敏电阻RPS 接地电阻RG 放电电阻RD 启动变阻器RS 频敏变阻器RF 限流电阻器RC光电池,热电传感器B压力变换器BP 温度变换器BT 速度变换器BV 时间测量传感器液位测量传感器温度测量传感器辅助文名称字符号A电流A模拟ACA交流自动AUTACC加速ADD附加ADJ可调AUX辅助ASY异步BBRK希9动BK黑BL蓝BW向后C控制CW顺时针CCW逆时针D延时（延迟）D差动D数字D降DC直流DEC减E接地EM紧急BT1,BK BL BH,BMF快速FB反馈FW正，向前GN绿H高IN输入INC增IND感应L左L限制L低LA闭锁M主M中M中间线MMAN手动N中性线OFF断开ON接通（闭合）OUT输出P压力P保护PE保护接地PEN保护接地与中性线共用PU不接地保护R记录R右R反RD红色RRST复位RES备用RUN运转S信号ST启动SSET置位、定位SAT饱和STE步进STP停止SYN同步T温度T时间TE无噪音（防干扰）接地V真空V速度V电压WH白YE黄电气元件符号大全序号元件名称新符号旧符号1继电器K J2电流继电器KA LJ3负序电流继电器KAN FLJ4零序电流继电器KAZ LLJ5电压继电器KV YJ6正序电压继电器KVP ZYJ7负序电压继电器KVN FYJ8零序电压继电器KVZ LYJ9时间继电器KT SJ 10功率继电器KP GJ11差动继电器KD CJ12信号继电器KS XJ13信号冲击继电器KAI XMJ14继电器KC ZJ15热继电器KR RJ16阻抗继电器17温度继电器18瓦斯继电器19合闸继电器KI ZKJ KTP WJKG WSJ KCR 或KON HJ20跳闸继电器KTR TJ 21合闸继电器KCP HWJ 22跳闸继电器KTP TWJ23电源监视继电器KVS JJ24压力监视继电器KVP YJJ25电压继电器KVM YZJ26事故信号继电器KCA SXJ27继电保护跳闸出口继电器KOU BCJ28手动合闸继电器KCRM SHJ29手动跳闸继电器KTPM STJ30加速继电器KAC或KCL JSJ31复归继电器KPE FJ32闭锁继电器KLA或KCB BSJ33同期检查继电器KSY TJJ34自动准同期装置ASA ZZQ35自动重合闸装置ARE ZCJ36自动励磁调节装置AVR或AAVR ZTL37备用电源自动投入装置AATS或RSAD BZT 38按扭SB AN39合闸按扭SBC HA40跳闸按扭SBT TA41复归按扭SBre或SBR FA42试验按扭SBte YA43紧急停机按扭SBes JTA44起动按扭SBst QA45自保持按扭SBhs BA46停止按扭SBss47控制开关SAC KK48转换开关SAH或SA ZK49测量转换开关SAM CK50同期转换开关SAS TK51自动同期转换开关2SASC DTK52手动同期转换开关1SASC STK53自同期转换开关SSA2 ZTK54自动开关QA55刀开关QK或SN DK56熔断器FU RD57快速熔断器FUhs RDS58闭锁开关SAL BK59信号灯HL XD60光字牌HL或HP GP61警铃HAB或HA JL62合闸接触器KMC HC63接触器KM C64合闸线圈Yon或LC HQ65跳闸线圈Yoff或LT TQ66插座XS67插头XP68端子排XT69测试端子XE70连接片XB LP71蓄电池GB XDC72压力变送器BP YB73温度变送器BT WDB74电钟PT75电流表PA76电压表PV77电度表PJ78有功功率表PPA79无功功率表PPR80同期表S81频率表PF82电容器C83灭磁电阻RFS或Rfd Rmc84分流器RW85热电阻RT86电位器RP87电感（电抗）线圈L88电流互感器TA CT或LH89电压互感器TV PT或YH 10KV电压互感器TV SYH 35KV 电压互感器TV UYH 110KV电压互感器TV YYH90断路器QF DL91隔离开关QS G92电力变压器TM B93同步发电机GS TF94交流电动机MA JD95直流电动机MD ZD96电压互感器二次回路小母线97同期电压小母线（待并） WST 或WVB TQMa,TQMb 98同期电压小母线（运行） WOS'或 WVBn TQM'a,TQM'b 99准同期合闸小母线 1WSC,2WSC,3WSC最大需量表（负荷监控仪）PM功率因数表PPF有功功率表PW无功功率表PR无功电流表PAR 声信号HA光信号HS指示灯HL红色灯HR绿色灯HG黄色灯HY蓝色灯HB白色灯HW连接片XB插头XP插座XS端子板XT电线，电缆，母线W直流母线WB插接式（馈电）母线WIB1WPO,2WPO,3WPO 1THM,2THM,3THM+WC,-WC +KM,-KM100控制电源小母线 101信号电源小母线102合闸电源小母线103事故信号小母线104零序电压小母线电流表PA 电压表PV有功电度表PJ 无功电度表PJR 频率表PF相位表PPA+WS,-WS +XM,-XM +WON,-WON +HM,-HM WFA SYM WVBz电力分支线WP 照明分支线WL 应急照明分支线WE 电力干线WPM 照明干线WLM 应急照明干线WEM 滑触线WT 合闸小母线WCL 控制小母线WC 信号小母线WS 闪光小母线WF 事故音响小母线WFS 预告音响小母线WPS 电压小母线WV 事故照明小母线WELM 避雷器F 熔断器FU 快速熔断器FTF 跌落式熔断器FF 限压保护器件FV 电容器C 电力电容器CE 正转按钮SBF 反转按钮SBR 停止按钮SBS 紧急按钮SBE 试验按钮SBT 复位按钮SR 限位开关SQ 接近开关SQP 手动控制开关SH 时间控制开关SK 液位控制开关SL 湿度控制开关SM 压力控制开关SP 速度控制开关SS 温度控制开关，辅助开关ST 电压表切换开关SV电流表切换开关SA整流器U可控硅整流器UR 控制电路有电源的整流器VC 变频器UF 变流器UC 逆变器UI电动机M异步电动机MA 同步电动机MS 直流电动机MD 绕线转子感应电动机MW 鼠笼型电动机MC电动阀YM 电磁阀YV 防火阀YF 排烟阀YS 电磁锁YL 跳闸线圈YT 合闸线圈YC 气动执行器YPA,YA 电动执行器YE发热器件（电加热）FH 照明灯（发光器件）EL 空气调节器EV 电加热器加热元件EE 感应线圈,电抗器L 励磁线圈LF 消弧线圈LA 滤波电容器LL 电阻器,变阻器R 电位器RP 热敏电阻RT 光敏电阻RL压敏电阻RPS接地电阻RG 放电电阻RD 启动变阻器RS 频敏变阻器RF 限流电阻器RC光电池,热电传感器B 压力变换器BP 温度变换器BT 速度变换器BV时间测量传感器BT1,BK 液位测量传感器BL 温度测量传感器BH,BM。

（完整版）国标电⽓符号⼤全电⽓元器件符号⼤全⽂字符仪表P电流表PA 电压表PV 有功电度表PJ ⽆功电度表PJR 频率表PF相位表PPA 最⼤需量表(负荷监控仪) PM 功率因数表PPF 有功功率表PW ⽆功功率表PR ⽆功电流表PAR 信号灯H声信号HA 光信号HS 指⽰灯HL 红⾊灯HR绿⾊灯HG 黄⾊灯HY 蓝⾊灯HB ⽩⾊灯HW连接X连接⽚XB 插头XP 插座XS 端⼦板XT母线W电线,电缆,母线W 直流母线WB 插接式(馈电)母线WIB 电⼒分⽀线WP照明分⽀线WL 应急照明分⽀线WE 电⼒⼲线WPM 照明⼲线WLM应急照明⼲线WEM 滑触线WT 合闸⼩母线WCL 控制⼩母线WC信号⼩母线WS 闪光⼩母线WF 事故⾳响⼩母线WFS 预告⾳响⼩母线WPS电压⼩母线WV 事故照明⼩母线WELM熔断F避雷器F 熔断器FU 快速熔断器FTF跌落式熔断器FF 限压保护器件FV电容C电容器C 电⼒电容器CE接触开关S正转按钮SBF 反转按钮SBR 停⽌按钮SBS 紧急按钮SBE试验按钮SBT 复位按钮SR 限位开关SQ 接近开关SQP⼿动控制开关SH 时间控制开关SK 液位控制开关SL 湿度控制开关SM压⼒控制开关SP 速度控制开关SS 温度控制开关,辅助开关ST 电压表切换开关SV电流表切换开关SA整流U整流器U 可控硅整流器UR 控制电路有电源的整流器VC 变频器UF变流器UC 逆变器UI电机M电动机M 异步电动机MA 同步电动机MS 直流电动机MD绕线转⼦感应电动机MW⿏笼型电动机MC执⾏器Y电动阀YM 电磁阀YV 防⽕阀YF 排烟阀YS电磁锁YL 跳闸线圈YT 合闸线圈YC ⽓动执⾏器YPA,YA 电动执⾏器YE电阻R电阻器,变阻器R 电位器RP 热敏电阻RT 光敏电阻RL压敏电阻RPS 接地电阻RG 放电电阻RD 启动变阻器RS频敏变阻器RF 限流电阻器RC电感L感应线圈,电抗器L 励磁线圈LF 消弧线圈LA 滤波电容器LL电热E发热器件(电加热) EH 照明灯(发光器件) EL 空⽓调节器EV 电加热器加热元件EE 转换器B光电池,热电传感器B 压⼒变换器BP 温度变换器BT 速度变换器BV时间测量传感器BT1,BK 液位测量传感器BL 温度测量传感器BH,BM图⽂符。

电气图形符号汇总序图形符号解释说明号1 开关机械式电气图形符号2多级开关一般符号单线表示3多级开关一般符号多线表示4接触器在非动作位置触点断开5接触器在非动作位置触点闭合6负荷开关负荷隔离开关电气图用图形符号7具有自动释放功能的负荷开关8熔断器式断路器9断路器10隔离开关11熔断器一般符号12跌落式熔断器13熔断器式开关14熔断器式隔离开关15熔断器式负荷开关号图形符号说明31当操作器件被吸合或释放时,暂时闭合的过渡动合触点32座内孔的或插座的一个极33插头凸头的或插头的一个极34插头和插座凸头的和内孔的35接通的连接片36换接片37双绕组变压器38三绕组变压器39自耦变压器40电抗器扼流图41电流互感器脉冲变压器42具有两个铁芯和两个二次绕组的电流互感器43在一个铁芯上具有两个二次绕组的电流互感器具有有载分接开关的三相三绕组变压器,有中性点引出线的星形-三角44形连接三相三绕组变压器,两个绕组为有中性点引出线的星形,中性点接地, 45第三绕组为开口三角形连接序图形符号说明号46三相变压器星形-三角形连接序图形符号说明号61指示仪表星号必须按规定予以代表62电压表63电流表64无功电流表电气图形符号65最大需量指示器由一台积算仪表操作的66无功功率表67功率因素表68频率表69温度计、高温计θ可由t代替70转速表71积算仪表、电能表星号必须按规定予以代替72安培小时计73电能表瓦特小时表74无功电能表75带发送器电能表76由电能表操纵的遥测仪表转发器77由电能表操纵的带有打印器材的遥测仪表转发器78屏、盘、架一般符号注:可用文字符号或型号表示设备名称79列架一般符号80人工交换台、中断台、测量台、业务台等一般符号序图形符号说明号111控制及信号线路电力及照明用112原电池或蓄电池113原电池组或蓄电池组114带抽头的原电池组或蓄电池组115接地一般符号116接机壳或接底板117无噪声接地118保护接地119等电位120电缆终端头121电力电缆直通接线盒122电力电缆连接盒电力电缆分线盒123控制和指示设备124报警启动装置点式-手动或自动125线型探测器126火灾报警装置图形符号说明131电铃132扬声器133发声器134电话机135照明信号136手动报警器137感烟火灾探测器138感温火灾探测器139气体火灾探测器140火警电话机141报警发声器142有视听信号的控制和显示设备143在专用电路上的事故照明灯144自带电源的事故照明灯装置应急灯145警卫信号探测器146警卫信号区域报警器147警卫信号总报警器148逃生路线,逃生方向149逃生路线,最终出品150二氧化碳消防设备辅助符合152氧化剂消防设备辅助符号电气图用图形符号153卤代烷消防设备辅助符号序国家标准图形符号说明号机械控制1机械的连接气动的连接液压的连接2具有力或者运动指示方向的机械连接3延时动作注：三角为指向返回方向4自动复位注：三角为指向返回方向5定位非自动复位6脱离定位7进入定位8两器件间的机械联锁9脱扣的锁扣器件10扣住的锁扣器件11堵塞器件12向左边移动被堵塞的已堵住的堵塞器件13机械联轴器、离合器电气图用图形符号14脱开的机械联轴器15连接的机械联轴器操作件和操作方法17一般情况下手动控制18受限制的手动控制19拉拔控制20旋转控制序国家标准图形符号说明号21推动操作22接近效应操作23接触效应操作24紧急开关25手轮操作26脚踏操作27杠杆操作28可拆卸的手柄操作29钥匙操作30曲柄操作31滚轮操作32凸轮操作33过电流保护的电磁操作34电磁执行器操作35热执行器操作36电动机操作37电钟操作非电量控制及其他38液位控制39计数控制40流体控制序国家标准图形符号说明号41气流控制42温度控制θ可用t代替43压力控制44滑动控制45端子导线的连接46可拆卸的端子电气图用图形符号47连接点交流器方框符号48交换器一般符号转换器一般符号49直流交流器50整流器51桥式全波整流器52逆变器53整流器/逆变器电动机启动器的方框符号54电动机起动器的一般符号55步进起动器56调节-起动器57带自动释放的起动器可逆式电动机直接在线接触器式起动器可逆式58电动机满压接触器式起动器59星-三角起动器60自耦变压器式起动器61带可控整流器的调节-起动器序国家标准图形符号说明号接近和接触敏感器件62接近传感器63接触传感器64接近开关动合触点65接触敏感开关动合触点66磁铁接近时动作的接近开关,动合触点67铁接近时动作的接近开关,动断触点电力、照明和电信布置插座68单相插座69暗装单相插座70密闭防水单相插座电气图用图形符号71防爆单相插座72带保护触点插座带接地插孔的单相插座73带接地插孔的暗装单相插座74带接地插孔的密闭防水单相插座75带接地插孔的防爆单相插座76带接地插孔的三相插座77带接地插孔的暗装三相插座78带接地插孔的密闭防水三相插座79带接地插孔的防爆三相插座80插座箱板81多个插座示出3个图形符号图集使用的范例和说明国标名称型号、规格、做法说明变电所室外箱式变电所杆上变电所屏、台、箱、柜配电室及进线用开关柜的一般符号多种电源配电箱画于墙外为明装,除注明外底边边距地1.2米盘画于墙内为暗装,除注明外底边边距地1.4米电力配电箱盘画于墙外为明装,除注明外底边边距地2.0米,明装电能表板底距地照明配电箱盘1.8米画于墙内为暗装,除注明外底边边距地1.4米,明装电能表板底距地1.8米电源切换箱盘画于墙外为明装,除注明外底边边距地1.2米画于墙内为暗装,除注明外底边边距地1.4米电气图用图形符号事故照明配电箱盘画于墙外为明装,除注明外底边边距地1.2米画于墙内为暗装,除注明外底边边距地1.4米组合开关箱画于墙外为明装,除注明外底边边距地1.2米画于墙内为暗装,除注明外底边边距地1.4米电铃操作盘除注明外,底边距地1.2米吹风机操作盘距地1.2米,容量见设计图纸配电盘编号圈内的数字为动力或照明的编号交流电动机除注明外,只做出线口,防水弯头距机座0.2米,均附接地螺丝按钮盒圈或点数表示按钮数,除注明外,均为明装,距地1.4米,按钮组合排列见设计图立柱式按钮箱风扇一般符号除注明外,只做出线盒及吊钩暖风机或冷风机轴流风扇风扇电阻开关除注明外,距地1.4米电铃除注明外,距地0.3米号志箱交流电钟除注明外,只做出线口明线时,用明插座,距顶0.3米电气图用图形符号明装单相二级插座250伏-10安,距地0.3米,居民住宅及儿童活动场所应注意安全插座,如采用普通插座时,应距地1.8米见本表注明装单相三极插座带接地明装单相四级插座带接地380伏-15安,25安,距地0.3米暗装单相二级插座250伏-10安,距地0.3米,居民住宅及儿童活动场所应注意安全插座,如采用普通插座时,应距地1.8米见表下注明装单相三极插座带接地明装单相四级插座带接地380伏-15安,25安,距地0.3米,容量选用见设计图暗装单相二级防脱锁紧型插座250伏-10安,距地0.3米,居民住宅及儿童活动场所应注意安全插座,如采用普通插座时,应距地1.8米图形符号图集使用的范例和说明国标名称型号、规格、做法说明暗装单相三极防脱锁紧型插座带接地250伏-10安,距地0.3米,居民住宅及儿童活动场所应采用安全插座,如采用普通插座时,应距地1.8米暗装三相四极防380伏-20安,距地0.3米脱锁紧型插座带接地安装T型插座50伏-10安,距地0.3米见表注暗装调光开关调光开关,距地1.4米见表注金属地面出线盒防水拉线开关单250伏-3安,瓷制相二线拉线开关单极二250伏-3安线拉线双控开关单250伏-3安电气图用图形符号极三线吊线灯附装拉线250伏-3安立轮式,开关绘制方向表示拉线开关的安装方向开关明装单极开关单跷板式开关,250伏-6安见表注极二线暗装单极开关单跷板式开关,250伏-6安见表注极二线明装双控开关单跷板式开关,250伏-6安见表注极三线暗装双控开关单跷板式开关,250伏-6安见表注极三线暗装按钮式定时250伏-6安见表注开关暗装拉线式定时开关 250伏-6安暗装拉线式多控开关 250伏-6安暗装按钮式多控开关 250伏-6安电铃开关 250伏-6安天棚灯座裸灯头 容量和安装方式见设计图墙上灯座裸灯头各灯具一般符号 灯具型号见本图集花灯 符号下面的数字,为选用本图集中待选定型灯具的设计编号 非定型特制灯具 具体要求详见工程图注,下面数字为区别种类的编号荧光灯列带状排列荧光灯规格、容量、型号、数量按工程设计图要求,施工中一般均应用高效节能型荧光灯灯具及与其配套的高可靠、高功率因素>的交流电子镇流器单管荧光灯双管荧光灯三管荧光灯荧光灯花灯组合 防爆型光灯投光灯 规格、容量详见设计图注 图形符号 图 集 使 用 的 范 例 和 说 明 国 标 名 称 型号、规格、做法说明电源引入线 除注明外,架空引入时,高度与一层顶板同一般电杆 除有设计图或说明外,均按本图集带照明灯具的电杆带照明灯具的电杆及投照方向拉线的一般符号带撑杆的电杆 带高桩拉线的电杆交流配电线路铝芯导线时为2根铜芯导线时为2根导线型号的选择详见工程设计说明;除工程设计图中注明外,暗敷时,按图集JD5-605~607选配相应的管径及线槽交流配电线路铝芯导线时为3根铜芯导线时为3根交流配电线路 铝芯导线时为4根铜芯导线时为4根交流配电线路铝芯导线时为5根铜芯导线时为5根交流配电线路铝芯导线时为6根铜芯导线时为6根支路编号电缆穿管钢管、非金属管保护管径规格见具体工程图注中途穿线盒或分线盒做法见伸缩缝穿线盒做法见电缆人孔除注明外,见电缆手孔管线引向符号引上,引下,由上引来,由下引来,引上并引下,由上引来再引下,由下引来再引上电缆桥架封闭式母线引向符号线槽引上,引下,由上引来,由下引来,引上并引下,由上引来再引下,由下引来再引上避雷线除注明外,见避雷针双极带熔断器开关除注明外,均为HK1型单相胶壳闸三极带熔断器开关除注明外,均为HK1型三相胶壳闸双极带熔断器开关除注明外,均为HH3或HH4型单相铁壳开关三极带熔断器开关除注明外,均为HH3或HH4型三相铁壳开关双极三相转换开关除注明外,均为两电流切换开关三相低压断路器规格、型号详见工程图注跌落式熔断器除注明外,均为RW3-10型户外跌落式熔断器除注明外,均为RW4-10型户外跌落式熔断器图形符号图集使用的范例和说明国标名称型号、规格、做法说明熔断器除注明外,均为RC1A瓷插式熔断器电气图用图形符号指示式电流表、电压表除注明外,为1T1-A型交流电流表除注明外,为1T1-V型交流电压表有功电能表除注明外,均由供电部门备料安装虚线时为表位无功电能表除注明外,均由供电部门备料安装虚线时为表位安培表的换相开关伏特表的换相开关壁龛电话交接箱除注明外,暗装距地0.3米室内电话分线盒除注明外,只做出线口,暗装距地0.3米扬声器除注明外,距顶板0.5米广播分线箱盘除注明外,暗装距地0.3米电话线路末端线路,简化标注时,只注明电话对数RVB2×暗装时穿管1对12×SC15、PC15、TC20、FEC15、KRG202对22×3对32×4对42×5对52×广播线路除注明外,同电话线路注法,导线穿管见JD50-608电视线路除注明外,电缆采用SYY-75-5-1型,穿KRG15、FEC15、TC15,明、暗敷设有设计定设计照度表示100勒克司电气图用图形符号安装或敷设高度米自室内该处地面算起安装或敷设高度米自室外该处地面算起消防专用按钮SFAN-1型实验室用暗装塑料插销组板安装高度:除注明者外,距地1.2米;装于依墙实验台处,距台面上0.3米实验室用暗装插销组板安装高度:除注明者外,距地1.2米;装于依墙实验台处,距台面上0.3米实验室插销组板、箱编号圈内数字:A为分盘号;B为设计选定插销组板或箱的排列方案电气图用图形符号实验室明装接地端子板右下角数字表示安装接地端子的节数,由设计选定.安装高度:除注明外,距地3米实验室暗装接地端子箱接地接线柱板采用633型100安接线柱组合电气图用图形符号。

电路图符号大全（入门级资料）名称对应符号名称对应符号名称对应符号电流表PA 声信号HA 插头XP 电压表PV 光信号HS 插座XS 有功电度表PJ 指示灯HL 端子板XT 无功电度表PJR 红色灯HR 电线,电缆,母线W 频率表PF 绿色灯HG 直流母线WB 相位表PPA 黄色灯HY 插接式(馈电)母线WIB 最大需量表(负荷监控仪) PM 蓝色灯HB 电力分支线WP 功率因数表PPF 白色灯HW 照明分支线WL 有功功率表PW 连接片XB 应急照明分支线WE 无功功率表PR 应急照明干线WEM 电力干线WPM 无功电流表PAR 滑触线WT 照明干线WLM 避雷器 F 正转按钮SBF 合闸小母线WCL 熔断器FU 反转按钮SBR 控制小母线WC 快速熔断器FTF 停止按钮SBS 信号小母线WS 跌落式熔断器FF 紧急按钮SBE 闪光小母线WF 限压保护器件FV 试验按钮SBT 事故音响小母线WFS 电容器 C 复位按钮SR 预告音响小母线WPS 电力电容器CE 限位开关SQ 电压小母线WV 整流器U 接近开关SQP 事故照明小母线WELM 可控硅整流器UR 手动控制开关SH 绕线转子感应电动机MW 控制电路有电源的整流器VC 时间控制开关SK 鼠笼型电动机MC 变频器UF 液位控制开关SL 电动阀YM 变流器UC 湿度控制开关SM 电磁阀YV 逆变器UI 压力控制开关SP 防火阀YF 电动机M 速度控制开关SS 排烟阀YS 异步电动机MA 温度控制开关,辅助开关ST 电磁锁YL 同步电动机MS 电压表切换开关SV 跳闸线圈YT 直流电动机MD 电流表切换开关SA合闸线圈YC 光电池,热电传感器B 空气调节器EV 气动执行器YPA,YA 压力变换器BP 电加热器加热元件EE 电动执行器YE 温度变换器BT 感应线圈,电抗器L 热敏电阻RT 速度变换器BV 励磁线圈LF 光敏电阻RL 时间测量传感器BT1,BK 消弧线圈LA 压敏电阻RPS 液位测量传感器BL 滤波电容器LL 接地电阻RG 温度测量传感器BH,BM 电阻器,变阻器R 放电电阻RD 发热器件(电加热) FH 电位器RP 启动变阻器RS 照明灯(发光器件) EL 限流电阻器RC 频敏变阻器RF。

电工符号大全 电流表PA 电压表PV 有功电度表PJ 无功电度表PJR 频率表PF 相位表PPA 最大需量表(负荷监控仪) PM 功率因数表PPF 有功功率表PW 无功功率表PR 无功电流表PAR 声信号HA 光信号HS 指示灯HL 红色灯HR 绿色灯HG 黄色灯HY 蓝色灯HB 白色灯HW 连接片XB 插头XP 插座XS 端子板XT 电线,电缆,母线W 直流母线WB 插接式(馈电)母线WIB 电力分支线WP 照明分支线WL 应急照明分支线WE 电力干线WPM 照明干线WLM 应急照明干线WEM 滑触线WT 合闸小母线WCL 控制小母线WC 信号小母线WS 闪光小母线WF 事故音响小母线WFS 预告音响小母线WPS 电压小母线WV 事故照明小母线WELM 避雷器F 熔断器FU 快速熔断器FTF 跌落式熔断器FF 限压保护器件FV 电容器C 电力电容器CE 正转按钮SBF 反转按钮SBR 停止按钮SBS 紧急按钮SBE 试验按钮SBT 复位按钮SR 限位开关SQ 接近开关SQP 手动控制开关SH 时间控制开关SK 液位控制开关SL 湿度控制开关SM 压力控制开关SP 速度控制开关SS 温度控制开关,辅助开关ST 电压表切换开关SV 电流表切换开关SA 整流器U 可控硅整流器UR 控制电路有电源的整流器VC 变频器UF 变流器UC 逆变器UI 电动机M 异步电动机MA 同步电动机MS 直流电动机MD 绕线转子感应电动机MW 鼠笼型电动机MC 电动阀YM 电磁阀YV 防火阀YF 排烟阀YS 电磁锁YL 跳闸线圈YT 合闸线圈YC 气动执行器YPA,YA 电动执行器YE 发热器件(电加热) FH 照明灯(发光器件) EL 空气调节器EV 电加热器加热元件EE 感应线圈,电抗器L 励磁线圈LF 消弧线圈LA 滤波电容器LL 电阻器,变阻器R 电位器RP 热敏电阻RT 光敏电阻RL 压敏电阻RPS 接地电阻RG 放电电阻RD 启动变阻器RS 频敏变阻器RF 限流电阻器RC 光电池,热电传感器B 压力变换器BP 温度变换器BT 速度变换器BV 时间测量传感器BT1,BK 液位测量传感器BL 温度测量传感器BH,BM 辅助文名称 字符号 A 电流 A 模拟 AC A 交流 自动 AUT ACC 加速 ADD 附加 ADJ 可调 AUX 辅助 ASY 异步 B BRK 制动 BK 黑 BL 蓝 BW 向后 C 控制 CW 顺时针 CCW 逆时针 D 延时（延迟） D 差动 D 数字 D 降 DC 直流 DEC 减 E 接地 EM 紧急 F 快速 FB 反馈 FW 正，向前 GN 绿 H 高 IN 输入 INC 增 IND 感应 L 左 L 限制 L 低 LA 闭锁 M 主 M 中 M 中间线 M MAN 手动 N 中性线 OFF 断开 ON 接通（闭合） OUT 输出 P 压力 P 保护 PE 保护接地 PEN 保护接地与中性线共用 PU 不接地保护 R 记录 R 右 R 反 RD 红色 R RST 复位 RES 备用 RUN 运转 S 信号 ST 启动 S SET 置位、定位 SAT 饱和 STE 步进 STP 停止 SYN 同步 T 温度 T 时间 TE 无噪音（防干扰）接地 V 真空 V 速度 V 电压 WH 白 YE 黄 电气元件符号大全 序号元件名称新符号旧符号 1 继电器K J 2 电流继电器KA LJ 3 负序电流继电器KAN FLJ 4 零序电流继电器KAZ LLJ 5 电压继电器KV YJ 6 正序电压继电器KVP ZYJ 7 负序电压继电器KVN FYJ 8 零序电压继电器KVZ L YJ 9 时间继电器KT SJ 10 功率继电器KP GJ 11 差动继电器KD CJ 12 信号继电器KS XJ 13 信号冲击继电器KAI XMJ 14 继电器KC ZJ 15 热继电器KR RJ 16 阻抗继电器KI ZKJ 17 温度继电器KTP WJ 18 瓦斯继电器KG WSJ 19 合闸继电器KCR或KON HJ 20 跳闸继电器KTR TJ 21 合闸继电器KCP HWJ 22 跳闸继电器KTP TWJ 23 电源监视继电器KVS JJ 24 压力监视继电器KVP YJJ 25 电压继电器KVM YZJ 26 事故信号继电器KCA SXJ 27 继电保护跳闸出口继电器KOU BCJ 28 手动合闸继电器KCRM SHJ 29 手动跳闸继电器KTPM STJ 30 加速继电器KAC或KCL JSJ 31 复归继电器KPE FJ 32 闭锁继电器KLA或KCB BSJ 33 同期检查继电器KSY TJJ 34 自动准同期装置ASA ZZQ 35 自动重合闸装置ARE ZCJ 36 自动励磁调节装置A VR或AA VR ZTL 37 备用电源自动投入装置AATS或RSAD BZT 38 按扭SB AN 39 合闸按扭SBC HA 40 跳闸按扭SBT TA 41 复归按扭SBre或SBR FA 42 试验按扭SBte YA 43 紧急停机按扭SBes JTA 44 起动按扭SBst QA 45 自保持按扭SBhs BA 46 停止按扭SBss 47 控制开关SAC KK 48 转换开关SAH或SA ZK 49 测量转换开关SAM CK 50 同期转换开关SAS TK 51 自动同期转换开关2SASC DTK 52 手动同期转换开关1SASC STK 53 自同期转换开关SSA2 ZTK 54 自动开关QA 55 刀开关QK或SN DK 56 熔断器FU RD 57 快速熔断器FUhs RDS 58 闭锁开关SAL BK 59 信号灯HL XD 60 光字牌HL或HP GP 61 警铃HAB或HA JL 62 合闸接触器KMC HC 63 接触器KM C 64 合闸线圈Yon或LC HQ 65 跳闸线圈Yoff或LT TQ 66 插座XS 67 插头XP 68 端子排XT 69 测试端子XE 70 连接片XB LP 71 蓄电池GB XDC 72 压力变送器BP YB 73 温度变送器BT WDB 74 电钟PT 75 电流表PA 76 电压表PV 77 电度表PJ 78 有功功率表PPA 79 无功功率表PPR 80 同期表S 81 频率表PF 82 电容器C 83 灭磁电阻RFS或Rfd Rmc 84 分流器RW 85 热电阻RT 86 电位器RP 87 电感（电抗）线圈L 88 电流互感器TA CT或LH 89 电压互感器TV PT或YH 10KV电压互感器TV SYH 35KV电压互感器TV UYH 110KV电压互感器TV YYH 90 断路器QF DL 91 隔离开关QS G 92 电力变压器TM B 93 同步发电机GS TF 94 交流电动机MA JD 95 直流电动机MD ZD 96 电压互感器二次回路小母线 97 同期电压小母线（待并）WST 或WVB TQMa,TQMb 98 同期电压小母线（运行）WOS`或WVBn TQM`a,TQM`b 99 准同期合闸小母线1WSC,2WSC,3WSC 1WPO,2WPO,3WPO 1THM,2THM,3THM 100 控制电源小母线+WC,-WC +KM,-KM 101 信号电源小母线+WS,-WS +XM,-XM 102 合闸电源小母线+WON,-WON +HM,-HM 103 事故信号小母线WFA SYM 104 零序电压小母线WVBz 电流表PA 电压表PV 有功电度表PJ 无功电度表PJR 频率表PF 相位表PPA 最大需量表(负荷监控仪) PM 功率因数表PPF 有功功率表PW 无功功率表PR 无功电流表PAR 声信号HA 光信号HS 指示灯HL 红色灯HR 绿色灯HG 黄色灯HY 蓝色灯HB 白色灯HW 连接片XB 插头XP 插座XS 端子板XT 电线,电缆,母线W 直流母线WB 插接式(馈电)母线WIB 电力分支线WP 照明分支线WL 应急照明分支线WE 电力干线WPM 照明干线WLM 应急照明干线WEM 滑触线WT 合闸小母线WCL 控制小母线WC 信号小母线WS 闪光小母线WF 事故音响小母线WFS 预告音响小母线WPS 电压小母线WV 事故照明小母线WELM 避雷器 F 熔断器FU 快速熔断器FTF 跌落式熔断器FF 限压保护器件FV 电容器C 电力电容器CE 正转按钮SBF 反转按钮SBR 停止按钮SBS 紧急按钮SBE 试验按钮SBT 复位按钮SR 限位开关SQ 接近开关SQP 手动控制开关SH 时间控制开关SK 液位控制开关SL 湿度控制开关SM 压力控制开关SP 速度控制开关SS 温度控制开关,辅助开关ST 电压表切换开关SV 电流表切换开关SA 整流器U 可控硅整流器UR 控制电路有电源的整流器VC 变频器UF 变流器UC 逆变器UI 电动机M 异步电动机MA 同步电动机MS 直流电动机MD 绕线转子感应电动机MW 鼠笼型电动机MC 电动阀YM 电磁阀YV 防火阀YF 排烟阀YS 电磁锁YL 跳闸线圈YT 合闸线圈YC 气动执行器YPA,YA 电动执行器YE 发热器件(电加热) FH 照明灯(发光器件) EL 空气调节器EV 电加热器加热元件EE 感应线圈,电抗器L 励磁线圈LF 消弧线圈LA 滤波电容器LL 电阻器,变阻器R 电位器RP 热敏电阻RT 光敏电阻RL 压敏电阻RPS 接地电阻RG 放电电阻RD 启动变阻器RS 频敏变阻器RF 限流电阻器RC 光电池,热电传感器B 压力变换器BP 温度变换器BT 速度变换器BV 时间测量传感器BT1,BK 液位测量传感器BL 温度测量传感器BH,BM。

电工元件常用符号自动重合闸装置文字符号为（ARD）、电容，电容器文字符号为（C）、避雷器文字符号为（F）、熔断器文字符号为（FU）、发电机，电源文字符号为（G）、指示灯，信号灯文字符号为（HL）、继电器，接触器的文字符号为（K）、电流继电器文字符号为（KA）、中间继电器文字符号为（KM）、热继电器，温度继电器文字符号为（KH）、时间继电器文字符号为（KT）、电动机文字符号为（M）、中性线文字符号为（N）、电流表文字符号（PA）、保护线文字符号（PE）、保护中性线文字符号（PEN）、电能表文字符号为（PJ）、电压表文字符号为（PV）、电力开关文字符号为（Q）、断路器文字符号为（QF）、刀开关文字符号为（QK）、隔离开关文字符号为（QS）、电阻器文字符号为（R）、启辉器文字符号为（S）、按钮文字符号为（SB）、变压器文字符号为（T）、电流互感器文字符号为（TA）、电压互感器文字符号为（TV）、变流器，整流器文字符号为（U）、导线，母线文字符号为（W）、端子板文字符号为（X）、电磁铁文字符号为（YA）、跳闸线圈，脱扣器文字符号为（YR）IEC 61636-1中规定，不是英文缩写，是字母含义组合Q:Switching device for power circuit 电力回路开关设备F: Protection device 保护设备S:switching device for control circuit ,selector W:可代表电缆和导体、母线K:代表继电器X:代表端子排新旧对比1 继电器K J2 电流继电器KA LJ3 负序电流继电器KAN FLJ4 零序电流继电器KAZ LLJ5 电压继电器KV YJ6 正序电压继电器KVP ZYJ7 负序电压继电器KVN FYJ8 零序电压继电器KVZ LYJ9 时间继电器KT SJ10 功率继电器KP GJ11 差动继电器KD CJ12 信号继电器KS XJ13 信号冲击继电器KAI XMJ14 继电器KC ZJ15 热继电器KR RJ16 阻抗继电器KI ZKJ17 温度继电器KTP WJ电工之家18 瓦斯继电器KG WSJ19 合闸继电器KCR或KON HJ20 跳闸继电器KTR TJ21 合闸继电器KCP HWJ22 跳闸继电器KTP TWJ23 电源监视继电器KVS JJ24 压力监视继电器KVP YJJ25 电压继电器KVM YZJ26 事故信号继电器KCA SXJ27 继电保护跳闸出口继电器KOU BCJ28 手动合闸继电器KCRM SHJ29 手动跳闸继电器KTPM STJ30 加速继电器KAC或KCL JSJ31 复归继电器KPE FJ32 闭锁继电器KLA或KCB BSJ33 同期检查继电器KSY TJJ34 自动准同期装置ASA ZZQ35 自动重合闸装置ARE ZCJ36 自动励磁调节装置AVR或AAVR ZTL37 备用电源自动投入装置AATS或RSAD BZT38 按扭SB AN39 合闸按扭SBC HA40 跳闸按扭SBT TA41 复归按扭SBre或SBR FA42 试验按扭SBte YA43 紧急停机按扭SBes JTA44 起动按扭SBst QA45 自保持按扭SBhs BA46 停止按扭SBss47 控制开关SAC KK48 转换开关SAH或SA ZK49 测量转换开关SAM CK50 同期转换开关SAS TK51 自动同期转换开关2SASC DTK52 手动同期转换开关1SASC STK53 自同期转换开关SSA2 ZTK54 自动开关QA55 刀开关QK或SN DK56 熔断器FU RD57 快速熔断器FUhs RDS58 闭锁开关SAL BK59 信号灯HL XD60 光字牌HL或HP GP61 警铃HAB或HA JL62 合闸接触器KMC HC63 接触器KM C64 合闸线圈Yon或LC HQ65 跳闸线圈Yoff或LT TQ66 插座XS电工之家67 插头XP68 端子排XT69 测试端子XE70 连接片XB LP71 蓄电池GB XDC72 压力变送器BP YB73 温度变送器BT WDB74 电钟PT75 电流表PA76 电压表PV77 电度表PJ78 有功功率表PPA79 无功功率表PPR80 同期表S81 频率表PF82 电容器C83 灭磁电阻RFS或Rfd Rmc84 分流器RW85 热电阻RT86 电位器RP87 电感（电抗）线圈L88 电流互感器TA CT或LH89 电压互感器TV PT或YH 10KV电压互感器TV SYH35KV电压互感器TV UYH 110KV电压互感器TV YYH90 断路器QF DL91 隔离开关QS G92 电力变压器TM B93 同步发电机GS TF94 交流电动机MA JD95 直流电动机MD ZD96 电压互感器二次回路小母线97 同期电压小母线（待并）WST或WVB TQMa,TQMb98 同期电压小母线（运行）WOS`或WVBn TQM`a,TQM`b99 准同期合闸小母线1WSC,2WSC,3WSC1WPO,2WPO,3WPO 1THM,2THM,3THM100 控制电源小母线+WC,-WC +KM,-KM101 信号电源小母线+WS,-WS +XM,-XM102 合闸电源小母线+WON,-WON +HM,-HM103 事故信号小母线WFA SYM104 零序电压小母线WVBz。

电流测量符号
电流测量的符号是“A”，表示电流强度。

在科学上，单位时间里通过导体任一横截面的电量叫做电流强度，简称电流。

通常用字母I表示，它的单位是安培，简称“安”，符号“A”。

电流的方向是正电荷定向运动的方向（即正电荷定向运动的速度的正方向或负电荷定向运动的速度的反方向）。

电流运动方向与电子运动方向相反。

在电流测量中，电流表是常用的测量仪表，符号为“A”。

实验室中常用的电流表有两个量程：0～0.6安和0～3安。

选择量程时，如果不知道被测电流的大小，应该选择较大的量程，并进行试触。

如果指针摆动很小（读数不准），则需换小量程；如果超出量程（电流表会烧坏），则需换更大的量程。

此外，电流的单位还有毫安（mA）和微安（μA），其中1A=1000mA，1mA=1000μA。

在测量电流时，电流表必须和用电器串联，相当于一根导线。

总之，电流测量符号是“A”，表示电流强度的大小和方向。

在电流测量中，需要注意选择合适的量程和连接方式，以确保测量的准确性和安全性。
