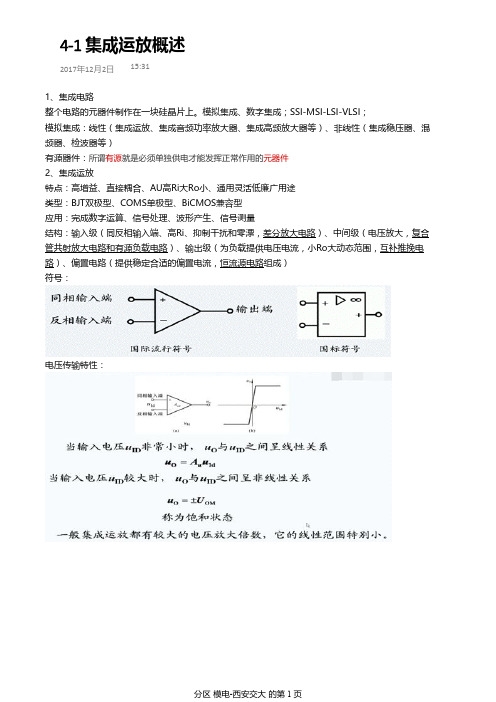

4-1 集成运放概述
2017年12月2日15:31
1、集成电路
整个电路的元器件制作在一块硅晶片上。
模拟集成、数字集成；SSI-MSI-LSI-VLSI；
模拟集成：线性（集成运放、集成音频功率放大器、集成高频放大器等）、非线性（集成稳压器、混频器、检波器等）
有源器件：所谓有源就是必须单独供电才能发挥正常作用的元器件
2、集成运放
特点：高增益、直接耦合、AU高Ri大Ro小、通用灵活低廉广用途
类型：BJT双极型、COMS单极型、BiCMOS兼容型
应用：完成数字运算、信号处理、波形产生、信号测量
结构：输入级（同反相输入端、高Ri、抑制干扰和零漂，差分放大电路）、中间级（电压放大，复合管共射放大电路和有源负载电路）、输出级（为负载提供电压电流，小Ro大动态范围，互补推挽电路）、偏置电路（提供稳定合适的偏置电流，恒流源电路组成）
符号：
电压传输特性：
分区 模电-西安交大 的第1 页。
集成运放基本概念引言集成运放（Operational Amplifiers，简称为Op Amps）是一种重要的电子元件，广泛应用于模拟电路、信号处理、滤波、放大和计算等领域。
本文将介绍集成运放的基本概念，包括定义、特性、工作原理和常见应用。
定义集成运放是一种具有非常高的电压增益、宽带宽和差模输入阻抗的放大器。
它由多个晶体管和被动元件（如电阻和电容等）组成，通常采用芯片封装形式。
基本特性集成运放具有以下几个基本特性：1. 高增益集成运放的电压增益非常高（一般可达105-106之间），可将微弱的输入信号放大到较大的输出信号。
2. 宽带宽集成运放具有较宽的频带宽度，可放大较高频率的信号。
常见的集成运放的带宽在几十kHz到几百MHz之间。
3. 差模输入阻抗高差模输入阻抗是指集成运放对差模输入信号的接受能力，其值一般在几十兆欧姆到几百兆欧姆之间。
高差模输入阻抗可避免输入信号被影响和干扰。
4. 共模抑制比高共模抑制比是指集成运放对共模输入信号的抵抗能力，其值一般在几十分贝到几百分贝之间。
高共模抑制比可消除共模信号的影响，提高信号质量。
5. 输入和输出阻抗低输入和输出阻抗是指集成运放对输入和输出信号的阻碍程度，其值一般在几欧姆到几百欧姆之间。
低输入和输出阻抗可实现有效的信号耦合和传输。
工作原理集成运放的工作原理基于电流和电压的线性关系。
它接收输入信号并放大，然后将放大后的信号输出。
其基本工作原理如下：1.输入阶段：集成运放的输入阶段通常由差模输入对组成，一个对是非反相输入端，另一个对是反相输入端。
输入阶段将输入信号分别送入两对输入端。
2.差模输入放大：输入阶段的两对输入端把输入信号转换成差模信号。
差模输入信号经过放大器放大后，再次转换为单端信号传递给输出阶段。
3.输出阶段：输出阶段会将差模信号转换为单端输出信号，经过放大后输出。
输出阶段通常使用一个功放级或者输出级来实现。
集成运放的内部结构和指标会对其工作性能产生重要影响，如输入端偏置电压、共模范围、功率消耗、失调电流等。
