机制柔性铸铁排水管卡箍连接施工方法精编WORD版一、施工前准备工作1.确定施工方案：根据设计图纸和现场情况，确定卡箍连接施工方案，包括连接部位和连接数量。
2.检查材料：检查卡箍、密封圈、螺栓等连接材料的质量，确保符合要求。
3.清理施工场地：清理施工场地，去除杂物和污物，确保施工安全和顺利进行。
二、安装卡箍1.准备工作：根据设计要求和现场情况，确定卡箍的安装位置，并标示出来。
2.清理连接管道：清理连接管道表面，去除油污和灰尘，确保连接面干净。
3.安装卡箍：将卡箍套在连接管道上，并调整卡箍的位置和方向，使其与设计要求一致。
4.松紧度调整：根据要求，调整卡箍的紧固度，确保连接牢固且紧密。
三、安装密封圈1.准备工作：准备好密封圈和润滑剂，以便于安装过程中使用。
2.安装密封圈：将密封圈放置在卡箍的连接口部位，并确保密封圈完全贴合连接表面。
3.润滑处理：在密封圈和连接表面之间涂抹适量的润滑剂，以减少摩擦和磨损。
四、紧固螺栓1.准备工作：准备好螺栓和螺母等紧固材料，确保质量达到要求。
2.安装螺栓：将螺栓穿过卡箍孔洞，并与螺母相贯合。
3.松紧度调整：根据要求，调整螺栓的紧固度，使连接紧密而不过紧。
五、检查和测试1.检查连接质量：检查连接处是否紧密、牢固，并无松动或漏水等情况。
2.进行试验：进行压力测试，以验证连接的密封性和耐压性能。
3.整理施工现场：清理施工现场，整理堆放的材料和工具，确保施工现场整洁干净。
六、验收和记录1.进行验收：由相关技术人员进行连接验收，确保连接满足设计要求和规范要求。
2.编制施工记录：将连接施工过程和结果进行记录，包括连接材料、安装工艺和试验情况等内容。
以上即是机制柔性铸铁排水管卡箍连接施工方法的详细步骤，施工人员在进行连接施工时应按照以上步骤进行操作，确保连接的牢固性和密封性，提高施工质量和安全性。
JDG管施工方法和技术标准套接紧定式钢导管（以下简称JDG管)的使用,解决了厚壁钢导管及普通电线管在电线管路敷设中存在管路连接、接地跨接和管线防腐的复杂问题。
JDG管在施工工程中与普通金属电线管相比，它可省去套丝、跨接地线、管线防腐工序，提高了工作效率，适用于室内干燥场所。
1.JDG管应用概述JDG管系列产品由钢导管、连接管件(直管接头、螺纹接头、爪形螺母）、紧定螺钉组成，导管及连接管件内外壁均镀锌。
JDG钢导管采用优质冷轧带钢,经高频焊管机组自动焊缝成型，双面镀锌保护。
根据《套接紧定式钢导管电线管路施工及验收规程》（CECS120：2000)要求，管壁厚度为1．6mm。
JDG管路敷设中，管与管连接采用直管接头。
直管接头中间有一道用滚压工艺压出的凹槽,所形成的锥度可使钢管插紧定位,密封性能较好。
凹槽深度与钢管壁厚相一致，钢导管插入后内壁平整光滑，不影响穿线，更不会刮伤电线.靠近管接头两端各有一个（032mm以上管为2个）带紧定螺钉的螺纹孔，该螺纹孔是采用冲压工艺，由管内壁向管外壁冲压形成凸起后再攻丝形成的，使螺纹圈数增多、螺纹的长度大于直管接头的壁厚，以保证紧定连接的牢固.特制紧定螺钉应采用不低于Q235的钢材，紧拧端呈六角形并有“+”形槽,另一段呈蜂窝状，靠近紧拧端有一处直径变小的脖颈。
安装时先将钢导管与直管接头插紧定位,再用专用紧定扳手持续拧紧紧定螺钉直至拧断脖颈，使钢导管与直管接头形成一个整体，无须再做跨接地线。
管与盒的连接采用螺纹接头,螺纹接头与管连接的一端有一个（032mm以上管为2个)带紧定螺钉的螺纹孔，其结构尺寸、规格与直管接头相同。
螺纹接头与盒(箱、槽)连接的一端带有一个爪形螺母和一个六角形螺母。
安装时爪形螺母扣在盒（箱、槽)内侧，六角形在外侧，用紧定扳手使爪形螺母和六角形螺母夹紧盒（箱、槽）壁面即可，无须再做跨接地线。
JDG管连接方式见图1所示.图1 JDG管连接示意图2 。
JDG管的质量控制JDG管施工方便快捷，在工程中的应用日渐增多，应用需求量不断增大，但在实际应用过程中,还存在一些材料质量和施工质量问题，例如管材不合格、配件不配套、施工工艺不规范、连接不牢固、接地不可靠等。
大直径给水衬塑复合钢管卡箍连接施工工法一、前言在建筑和市政工程领域，给水工程是必不可少的设施，给水管道的材料和连接方式直接关系到供水的质量和安全。
近年来，大直径给水衬塑复合钢管卡箍连接施工工法逐渐成为大型输水管道施工的主流技术。
本文将详细介绍该工法的特点、适应范围、施工工艺、机具设备、质量控制，安全措施以及经济技术分析。
二、工法特点在大径输水管道的连接中，衬塑复合钢管卡箍连接是一种比较新型、高效的连接方式，主要特点如下：1. 卡箍连接简便快捷，可节省连接时间和劳动力成本。
2. 该连接方式可实现全自动化生产，大大提高了生产效率。
3. 卡箍连接方式的耐压性和密封性能高，可耐受较高的压力和瞬间液压冲击，对垂直直管道的连接效果尤佳。
4. 衬塑复合钢管内表面光滑，阻力小，能够提高输水效率。
5. 卡箍连接方式下，衬塑复合钢管的耐腐蚀性更强，更加耐用。
6. 该连接方式可适用于各种类型的输水管道，包括大口径和小口径管道。
三、适应范围大直径给水衬塑复合钢管卡箍连接施工工法适用于以下场合：1. 大型水利工程、市政道路及建筑领域下水排放管道等输水管道的施工。
2. 具有安装条件限制的地方，卡箍连接方式可大大减少施工空间和条件。
3. 施工环境较为狭窄、管道连接难度大的地方。
四、工艺原理大直径给水衬塑复合钢管卡箍连接施工工法的主要原理是通过卡箍和衬塑复合钢管之间的咬合和密封实现管道连接。
施工过程中，需要采用压力力配合工具将卡箍和衬塑复合钢管有效地定位在一起。
卡箍和衬塑复合管之间形成密封，并在管道的进出口处使用法兰等管道连接方式来进一步确保密封性。
五、施工工艺1. 管道清洗和油漆处理：在开始施工之前，需要对管道内部进行清洗处理。
对于新建管道，要仔细清理内部钢管中的锈和其他杂物；对于整改管道，需要清洗出管道中的沉积物和腐蚀物，并对外壁喷涂油漆。
2. 制作卡箍：选用相应规格的卡箍，并使用相应材料制作。
3. 安装卡箍：将制作好的卡箍安装在需要连接的管道上，并采用定位钩将其精确定位。
室内排水管道及配件安装施工工艺工法1 前言1.1工艺工法概况目前国内大多数新建建筑管道安装所采用的排水管道为热镀锌钢管、衬塑复合管道以及UPVC管道。
1.2工艺原理大于等于DN80的热镀锌钢管及衬塑管采用卡箍连接，小于DN80的采用丝扣连接；UPVC管采用柔性承插连接。
2 工艺工法特点卡箍连接管道具有施工便捷，安全性好，后期维修方便等特点；UPVC管道具有施工快捷，经济实用，维修方便的特点。
3 适用范围本工艺工法适用于大多数地上及地下建筑管道安装施工。
4 主要技术标准《建筑给水排水及采暖工程施工质量验收规范》（GB50242）《给排水管道工程施工及验收规范》（GB50268）《铁路给排水施工规范》（TBJ209）《地下铁道工程施工及验收规范》（GB50299）5 施工方法先下水，后上水；先预制，后安装；先主管，后支管；先难后易，先高后低，先系统试压，后系统吹洗；再防腐、保温、隐蔽验收的原则施工。
6 工艺流程及操作要点6.1施工工艺流程图1 工艺流程图6.2排水管道安装6.2.1一般要求以及准备工作依据图纸进行现场测量放线，并进行施工范围内障碍物的调查，防止盲目施工造成对原有设施的损坏及对施工的影响。
核对综合管线施工图，如有问题应及时协调，避免碰撞及返工。
排水管道所用管材、管道附件及其他材料，均应进行全面检查，不得有损坏和裂纹，管材必须符合设计标准及规范的要求，且应有合格证和出厂检验报告。
6.2.2预埋预留管道穿过基础、墙壁和楼板，应按设计要求由土建配合预留孔洞，根据所穿建筑物的厚度以及穿管管径确定套管规格及长度。
套管下料时必须使用无齿锯，不得使用气割等其它工具。
套管截面必须与套管轴线垂直，套管内刷防锈漆一道。
套管与管子之间的空隙按设计要求选择填充料。
1管道施工遵循的原则在充分理解和消化施工图纸设计意图的情况下，应本着先下水，后上水；先预制，后安装；先主管，后支管；先难后易，先高后低，先系统试压，后系统吹洗；再防腐、保温、隐蔽验收的原则组织施工。

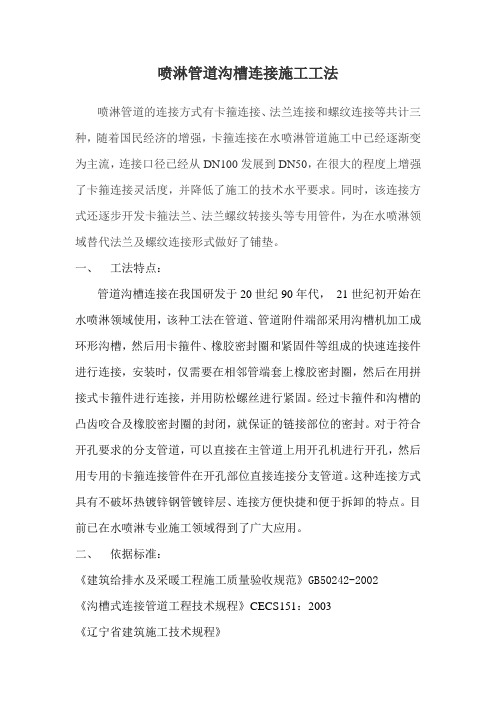

喷淋管道沟槽连接施工工法喷淋管道的连接方式有卡箍连接、法兰连接和螺纹连接等共计三种，随着国民经济的增强，卡箍连接在水喷淋管道施工中已经逐渐变为主流，连接口径已经从DN100发展到DN50，在很大的程度上增强了卡箍连接灵活度，并降低了施工的技术水平要求。
同时，该连接方式还逐步开发卡箍法兰、法兰螺纹转接头等专用管件，为在水喷淋领域替代法兰及螺纹连接形式做好了铺垫。
一、工法特点：管道沟槽连接在我国研发于20世纪90年代，21世纪初开始在水喷淋领域使用，该种工法在管道、管道附件端部采用沟槽机加工成环形沟槽，然后用卡箍件、橡胶密封圈和紧固件等组成的快速连接件进行连接，安装时，仅需要在相邻管端套上橡胶密封圈，然后在用拼接式卡箍件进行连接，并用防松螺丝进行紧固。
经过卡箍件和沟槽的凸齿咬合及橡胶密封圈的封闭，就保证的链接部位的密封。
对于符合开孔要求的分支管道，可以直接在主管道上用开孔机进行开孔，然后用专用的卡箍连接管件在开孔部位直接连接分支管道。
这种连接方式具有不破坏热镀锌钢管镀锌层、连接方便快捷和便于拆卸的特点。
目前已在水喷淋专业施工领域得到了广大应用。
二、依据标准：《建筑给排水及采暖工程施工质量验收规范》GB50242-2002《沟槽式连接管道工程技术规程》CECS151：2003《辽宁省建筑施工技术规程》三、使用范围：本工法使用于民用及工业建筑室内水喷淋系统管道连接。
四、施工准备：1、材料要求：1）所有管材应为热镀锌钢管，并有国家专业机构出具的检验报告和厂家的出具的材质单，所有证件处于有效期内。
2）所有管件应为合格产品，具有国家专业机构出具的检验报告和参加出具的合格证，所有证件处于有效期内。
3）管材表面应无裂纹、缩孔、夹渣、折叠和重皮。
镀锌层不得有脱落、锈蚀现象。
4）管件使用前，应作强度抽检试验。
2、机具设备准备：套丝机、无齿锯、台钻、电锤、角向磨光机、手电钻、电焊机、电动试压泵。
管钳、压力钳、手锤、倒链、钢卷尺、平尺、角尺、油标卡尺、磁力线坠、水平尺。
室内排水管道施工工艺5.3.1室内排水管道工艺流程5.3.2采纳水泥接口的承插铸铁管，应使用一般硅酸盐42.5水泥，石棉应使用4级石棉，纯水泥或石棉灰应随拌随用（使用时间不超过1h），搭配比为水泥63.6%，石棉27.3%，水9.1%。
纯水泥搭配比为水泥90%，水10%。
油麻缠绕不少于两圈，填至承口1/3深度并打实，水泥灰应分层打实，直至听到金属声，灰口应饱满、光滑，凹入承口不大于5mm。
养护时间不少于24h。
5.3.3排水塑料管应先插试一遍（管与管件按要求留有肯定的间隙）并划出标记。
锯断的管口应平直、无毛刺。
用毛刷把胶涂均（先刷承插口，后刷管口），然后对准插口缓慢插入标记处（旋转角度不大于1/3圈），把剂出的余胶用回丝擦拭干净。
5.3.4施工停止的管口和卫生器具甩口应临时封堵（PVC塑料管的卫生器具甩口可用喷灯加热收口的方法）。
5.3.5管道穿洞前，应先对孔洞四周清理干净，支设模版后应浇水湿润，用不低于C20混凝土分二次浇灌捣实，浇灌后的孔洞宜低于楼板面10～20mm。
5.3.6横干管支管铺设1.材料:管材、管件、水泥、石棉、油麻、塑料胶、回丝等。
2.工具:手锤、捻凿、切割机、手锯、水平尺、5m钢卷尺、钢板直尺、线坠、毛刷、尼龙绳等。
3.应对基础预留洞坐标、标高按施工图进行复核，确定无误后再开挖管沟，管沟经夯实后，拉线找坡，支墩间距按要求敷设，立管底部必需设支墩，承插接口的工作坑应不拦阻操作。
4.排水横管及支管的安装多为直接埋地敷设，或以托、吊架悬吊于地下室顶板下或地沟内。
安装时应先预制，待接口达到强度后，再整体连接。
5.先由一层楼板预留洞定制管道坐标，用线坠垂至地面定位后，把预制好的管段依次铺开，拉线用水平尺找坡再连接。
伸出室外的管道应为建筑物外墙不小于1m。
6.管道可接至一层地面，以便于隐匿部分的灌水试验及验收。
5.3.7隐匿管道灌水试验及验收1.材料:水。
2.工具:打气筒、压力表、250g检验锤、橡皮胶囊、水管等。
排水管管堵安装施工工艺流程嘿，朋友！今儿咱来聊聊排水管管堵安装施工工艺流程，这可是个
相当重要的活儿！
你想啊，要是这排水管堵没安好，那麻烦可就大啦！家里可能会水
漫金山，就像发了一场小小的水灾，那场面，啧啧啧，不敢想！
首先呢，咱得准备好工具和材料。
这就好比战士上战场，得把枪和
弹药备齐喽。
像管堵、密封胶、扳手、螺丝刀这些，一个都不能少。
要是少了啥，那不就抓瞎啦？
接下来，要把安装位置清理干净。
这就好比做饭前得把灶台擦干净，不然脏兮兮的，做出的饭能好吃吗？把周围的杂物、灰尘啥的都弄走，给管堵一个干净舒适的“家”。
然后呢，把管堵对准管口。
这可得小心点儿，就像给钥匙找锁孔，
得严丝合缝才行。
要是对歪了，那可就白忙活啦。
对好位置后，用扳手或者螺丝刀把管堵拧紧。
这时候可别手软，得
拧紧喽，不然水一冲就松了，那不就功亏一篑啦？你说是不是？
别忘了，在接口处涂上密封胶。
这密封胶就像是一层保护膜，能把
缝隙都封得死死的，不让一滴水跑出来。
安装好后，可别着急收工，得检查检查。
打开水龙头试试，看看有
没有漏水的地方。
要是有，赶紧补救，总不能等水淹了才发现问题吧？
这整个过程，每一步都得细心，不能马虎。
就像搭积木，一块没搭好，整个就可能垮掉。
所以说啊，排水管管堵安装施工工艺流程可不能小瞧，每一个环节都得认真对待，这样才能保证咱们的排水系统稳稳当当，不给生活添麻烦！朋友，你觉得我说得在理不？。
排水管道施工工艺及方法第一篇范本：排水管道施工工艺及方法1. 简介1.1 目的和范围1.2 术语定义1.3 引言2. 施工前准备2.1 工程勘测2.2 材料准备2.3 设备准备2.4 人员组织3. 管道安装3.1 开挖3.2 管道铺设3.2.1 管道定位3.2.2 管道连接3.2.3 管道质量验收 3.3 管道支架设置3.4 管道测斜与调整4. 管道保护措施4.1 防腐处理4.2 防腐涂层施工4.3 管道保温4.4 其他保护措施5. 管道测试与验收5.1 压力测试5.2 渗漏测试5.3 管道强度验收5.4 清洗与消毒6. 工程质量控制6.1 施工质量检查6.2 施工质量验收6.3 施工记录与报告7. 问题与处理7.1 施工中常见问题7.2 处理方法与技巧罗列出本所涉及附件如下：附件1：工程勘测报告附件2：材料清单附件3：设备清单附件4：管道安装示意图罗列出本所涉及的法律名词及注释：1. 施工准备阶段：指施工前的工程勘测、材料准备、设备准备和人员组织等准备工作。
2. 管道铺设：将排水管道放入开挖的沟槽中并进行连接、定位和质量验收。
3. 防腐处理：对管道进行防止腐蚀的处理，可以包括防腐涂层、防腐包裹等方法。
4. 压力测试：对管道进行压力测试，以验证管道的密封性能和强度。
5. 渗漏测试：对管道进行渗漏测试，以验证管道是否存在漏水情况。
6. 施工质量控制：对施工过程进行质量检查、验收，并记录相关数据。
第二篇范本：排水管道施工工艺及方法1. 引言1.1 目的和范围1.2 术语定义1.3 施工背景2. 施工前准备2.1 工程勘测2.1.1 地形勘测2.1.2 地质勘察2.1.3 管道布置方案确定2.2 材料准备2.2.1 管材选型2.2.2 配件选型2.2.3 其他辅助材料准备 2.3 设备准备2.3.1 施工机械设备准备 2.3.2 检修及测试设备准备 2.4 人员组织2.4.1 施工人员组织2.4.2 施工管理组织3. 管道安装3.1 开挖3.1.1 开挖方式选择3.1.2 开挖尺寸控制3.2 管道铺设3.2.1 管道定位3.2.2 管道连接3.2.2.1 管接头选用3.2.2.2 管道连接方法3.2.3 管道质量验收 3.3 管道支架设置3.3.1 支架类型选择 3.3.2 支架安装要求 3.4 管道测斜与调整3.4.1 测斜工具及方法3.4.2 管道调整方法4. 管道保护措施4.1 防腐处理4.1.1 防腐涂层选用 4.1.2 防腐涂层施工 4.2 防腐包裹4.2.1 包裹材料选用 4.2.2 包裹方法4.3 管道保温4.3.1 保温材料选用 4.3.2 保温方法4.4 其他保护措施4.4.1 地下水和排水处理4.4.2 防震设计5. 管道测试与验收5.1 压力测试5.1.1 测试方法与要求 5.1.2 测试压力控制5.2 渗漏测试5.2.1 测试方法与要求 5.2.2 控制测试条件5.3 管道强度验收5.3.1 强度验收标准5.3.2 验收方法5.4 清洗与消毒5.4.1 清洗方法与要求5.4.2 消毒方法与要求6. 工程质量控制6.1 施工质量检查6.1.1 施工过程监控6.1.2 施工质量抽查6.2 施工质量验收6.2.1 验收标准6.2.2 验收方法6.3 施工记录与报告6.3.1 施工记录要求6.3.2 施工报告编写要求7. 问题与处理7.1 施工中常见问题7.1.1 施工难点及解决方案 7.1.2 施工事故处理7.2 处理方法与技巧7.2.1 施工方法优化7.2.2 施工技巧分享罗列出本所涉及附件如下：附件1：工程勘测报告附件2：材料清单附件3：设备清单附件4：施工记录表罗列出本所涉及的法律名词及注释：1. 工程勘测：对施工地点进行地形勘测和地质勘察，确定管道的布置方案。
排水管固定卡箍安装方法
排水管固定卡箍安装，这事儿得讲究点技巧。
想象一下，你刚买了个新马桶，心想这下终于可以享受冲水的乐趣了。
结果一试，怎么冲都冲不干净，原来是那个该死的卡箍没装好。
这时候，你得像个经验丰富的老司机一样，稳稳当当、一步一个脚印地来搞定它。
你得准备好工具箱里的那些家伙们。
螺丝刀、扳手、钳子、还有那个能让人眼前一亮的“卡箍神器”。
别小看这些工具，它们可是解决各种问题的关键所在。
就像你在厨房里做饭一样，没有锅碗瓢盆怎么能行？
你得把那个讨厌的卡箍给拆下来。
这个过程就像是在清理家里的卫生死角一样，得仔细、耐心，还得有点技术。
别担心，有那“卡箍神器”在手，一切问题都不是问题。
就像你在装修房子时，遇到那些复杂的管道连接一样，有了它，一切都变得简单起来。
然后，你得按照说明书上的步骤来，一步步来，别急。
就像你在谈恋爱一样，得慢慢来，才能找到那个对的人。
别想着一下子就能解决问题，那样只会让事情变得更糟。
就像你在处理家庭纠纷一样，得有耐心，慢慢来，才能找到最好的解决办法。
你得检查一下所有的螺丝有没有拧紧，确保一切都安好。
就像你在检查自己的作业一样，得仔细、认真，不能有一丝马虎。
就像你在准备去旅行一样，得提前做好所有的准备工作，这样才能玩得开心。
排水管固定卡箍安装，这事儿得讲究技巧。
别着急，慢慢来，一步步来，你一定能够成功。
就像你在追求爱情一样，得有耐心，慢慢来，才能找到那个对的人。
HDPE给水管道安装现场施工工艺本文档旨在介绍HDPE给水管道安装现场施工的工艺流程和要点，并提供一些建议和注意事项。
1. 施工前准备- 确定工程范围和设计要求。
- 检查施工现场，确保场地平整，无障碍物，并清理垃圾和杂草。
- 准备必要的施工工具和设备，如挖掘机、管道切割器、扳手等。
- 聘请有相关经验和技能的施工人员，并确保其已接受相关培训。
2. 管道安装2.1. 预制管道段的安装- 根据设计要求，预制管道段，包括长度、口径和连接部件。
- 检查预制管道段的质量和尺寸，确保其符合规范和要求。
- 使用合适的连接方法，如热熔连接或电熔连接，将预制管道段连接起来。
- 检查连接是否牢固，并进行必要的测试和验证。
2.2. 现场切割和连接- 使用管道切割器，按照需要的长度，对HDPE管道进行切割。
- 清理切割面，确保其干净和光滑。
- 使用合适的连接方法，如热熔连接或电熔连接，将管道段连接起来。
- 检查连接是否牢固，并进行必要的测试和验证。
2.3. 弯管和特殊部件的安装- 根据需要，对管道进行弯曲，使用合适的弯管工具和方法。
- 安装特殊部件，如阀门、接头等，确保其正确安装和连接。
3. 施工后处理- 清理现场，确保没有剩余杂物和碎片。
- 对安装的管道进行验收和测试，确保其符合要求。
- 将管道进行标识和记录，方便日后的维护和管理。
注意事项- 施工人员应戴好个人防护装备，如安全帽、手套和鞋子。
- 操作施工工具和设备时，要注意安全操作规程，避免意外事故的发生。
- 确保使用的材料符合相关标准和要求，避免质量问题。
以上是HDPE给水管道安装现场施工的一般工艺流程和要点，具体情况还需根据实际项目和设计要求进行调整和执行。
在施工过程中，建议始终尊重相关法规和安全要求，确保施工质量和工期的控制。
室内H D E≥排水管道
卡箍连接施工工艺
HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】
室内HDPE（≥110）排水管道卡箍连接施工工
艺
本施工工艺编制以宁夏回族自治区住房和城乡建设厅技术报告《宁建（科）发[2012]52号文》禁止建筑排水用硬聚录乙烯管材用于民用建筑工程和中卫芙蓉园保障
房施工经验为依据，本次编制主要针对室内HDPE（≥110）排水管道热熔连接后，造成室内排水立管垂直度达不到国家给排水管道施工验收规范、排水支管与排水立管接口、弯头较多，经常出现接口处渗漏、密封性达不到要求，造成反复返工、工程建设完成后给物业公司造成诸多不便、影响管道美观、污染室内人居环境等问题进行编写,在设备
安装施工中，室内立管的垂直度、密封性等对整个工程的美观、顺利交工、后期的使用等起着决定性的作用，因此，如何正确处理和掌握室内HDPE（≥110）排水管道施工过程中室内立管不垂直、立管和立管（支管）接口处不渗漏等成为重点。
以往的施工中，室内所有规格的HDPE排水管道都是热熔连接，然而在施工完成后，室内立管、立管和
立管（支管）不同程度的发生立管不垂直、立管和立管（支管）接口处渗漏、密封性较差等现象，导致耽误整个工程的顺利交工、甚至影响后期业主的使用。
因此针对这一情况，我们不断的研究、实验，总结出一套室内HDPE（≥110）排水管道施工的新方法，克服室内立管不垂直、立管和立管（支管）接口处渗漏、密封性较差等毛病，保证工程优质、高效完成，为企业、为工程创造良好的社会效益和经济效益。
（一）卡箍连接工艺原理：
卡箍式管接头主要由滚好槽的HDPE排水管端头、卡箍式机械卡箍件、密封胶圈套、紧固件所组成。
安装前，先将所要安装的HDPE排水管的端头滚槽，把密封胶圈套在管道
的端头上，在橡胶密封圈外侧再安装卡箍件。
由于密封胶圈的高度高于管和卡箍的高度，套好卡箍并拧紧螺栓。
受卡箍内部空间的限制，胶圈被挤压，从而密封效果被增强。
当管内介质进入胶圈内，利用介质的压力，使胶圈压紧在管端，从而阻止介质外漏。
（二）卡箍连接管件简介
卡箍连接管件包括两个大类产品：①起连接密封作用的管件有刚性接头、挠性接头、机械三通和卡箍式法兰；②起连接过渡作用的管件有弯头、三通、四通、异径管、盲板等。
?起连接密封作用的卡箍连接管件主要有三部分组成：密封橡胶圈、卡箍和锁紧螺栓。
位于内层的橡胶密封圈置于被连接管道的外侧，并与预先滚制的卡箍相吻合，再在橡胶圈的外部扣上卡箍，然后用二颗螺栓紧固即可。
由于其橡胶密封圈和卡箍采用特有的可密封的结构设计，使得卡箍连接件具有良好的密封性，并且随管内流体压力的增高，其密封性相应增强。
（三）施工工艺流程及操作要点
1.卡箍式管道连接系统施工工艺流程。
安装准备→管道切割下料→标记划线→管道开孔、滚槽→清理毛刺→卡箍式管件连接、管道安装→管道支架→器具、设备安装→管道系统试压→管道冲洗→通水实验→验收。
2.操作要点。
(1)用切割机将HDPE排水管按所需长度切割,切口应平整,切口毛刺应用砂轮机磨平,使其端面平整光滑。
(2)连接管段的长度应是管段两端口间净长度减去6～8mm断料,每个接口之间应有3～4mm间隙,并进行编号。
(3)机械切割管材截面应垂直管轴心,允许偏差为:管
径不大于100mm时,偏差不大于1mm。
管径大于100mm时,偏差不大于1.5mm。
(4)用专用滚槽机在HDPE排水管端部压出标准深度的凹槽。
(5)压槽时,管段应保持水平,HDPE排水管与滚槽机正面呈90°。
压槽时,应缓慢进行,槽深应符合要求。
应用标准量规测量槽全周深度。
如卡箍过浅或过深,应及时进行调整,槽深符合要求时再继续加工,加工过程要仔细进行检查,减少因机械及人为误差导致的滚槽偏差。
(6)与橡胶密封圈接触的管外端,应平整、光滑,不得有划伤橡胶圈或影响密封的毛刺。
(7)卡箍式管接头安装步骤:①去除HDPE 排水管端部毛刺。
②把接头两处螺丝松开,将外壳分成两块。
③检查橡胶密封圈是否匹配,将密封圈唇部及背部涂润滑剂。
④将密封圈套入管道口一端。
⑤将另一管道口与该端管口对齐,把密封圈移到两管道口密封面处,密封圈两侧不应伸入两管道的凹槽。
⑥上管卡:先后在密封圈上套上两块卡箍外壳,并将边缘卡入卡箍中。
⑦插入螺栓,轮流上紧螺帽,用限力扳手拧紧螺栓,确保外壳两端进入凹槽直至上紧。
(8)顺水三通、四通安装步骤:顺水三通、四通用于直接在HDPE排水管上接出支管。
①在HDPE排水管上用开空机开孔。
②密封圈涂润滑剂。
③将密封圈放入机械三通密封槽。
④再将机械三通外壳上去掉一个螺栓,松开另一螺帽直到螺栓端头部,将下壳旋离上壳约90度,把上壳出口部分放在管口开口处对中并与孔成一直线,将机械三通卡入HDPE排水管孔洞,孔四周由密封圈沿管壁密封,再沿管端旋转下壳(如是机械四通,下壳方法与上壳相同)使上下两壳合拢。
⑤用限力扳手拧紧螺栓。
(11)系统试压。
系统试压管道安装完毕，应进行系统试压。
在系统试压前，应全面检查各安装件、固定支架等是否安装到位。
安装完毕的管道可能有下垂，下垂弧度如果较大可补加支架；弧度如果较小，当管道内压力升高后，弧度会自然消失
（四）质量控制
1. 作业前对操作人员进行技术交底，使操作人员熟悉施工要点。
管子滚槽开孔前应检查管子的几何尺寸，如垂直度，椭圆率，管口平整度误差应不大于1.5毫M，确保连接时对接平直。
2. 橡胶密封圈要求按批次检查25％，且不得少于5处，要求为无破损和变形。
橡胶圈在操作中应先用刷子将橡胶圈清扫干净后再使用。
接头的螺母一定要采用厂家配套的。
多种规格管道滚槽深度及规格可参照下表。
开孔间距不应小于500mm，四通间距不应小于1000mm。
（五）安全措施和环保措施
（1）开孔机、压槽机的放置要平稳，并水平固定牢固，其操作要有足够空间。
（2）电源安全可靠，做到“一机一闸”，施工机具不允许带病作业。
（3）严禁戴手套操作机械。
（4）拆卸卡箍件必须先泄压、放水后，再拆安，以免伤人。
（5）管子对接时，手要尽量远离接口，不可将手放在对接部位。
（六）、经济效益分析
卡箍式连接管接头的安装速度比热熔连接安装快，大大提高了施工的速度。
并且由于卡箍式连接管接头的每节管道都具有独立性，维修方便，便于拆卸更换管网的延伸及改造工作。
具有施工方便，质量可靠的优点。
我单位已在中卫芙蓉园保障房工程中充分利用，卡箍式连接管接头管道安装除主材外，安装费用也是常用三种管接头的管道安装方法最低廉的。
（七）、结语
通过上述方法对室内HDPE（≥110）排水管道施工过程中室内立管不垂直、立管和立管（支管）接口处不渗漏等成为重点室内排水管道施工的重点，解决了以上问题。
提高了工程的质量，缩短了工期，节省人工及二次返工的费用，创造了极大的经济效益，避免了来回调整、反复返工的缺点，本人觉得是一项值得大家学习和推广的工艺技术，若有不足，望各位专家纠正，多提宝贵意见。
