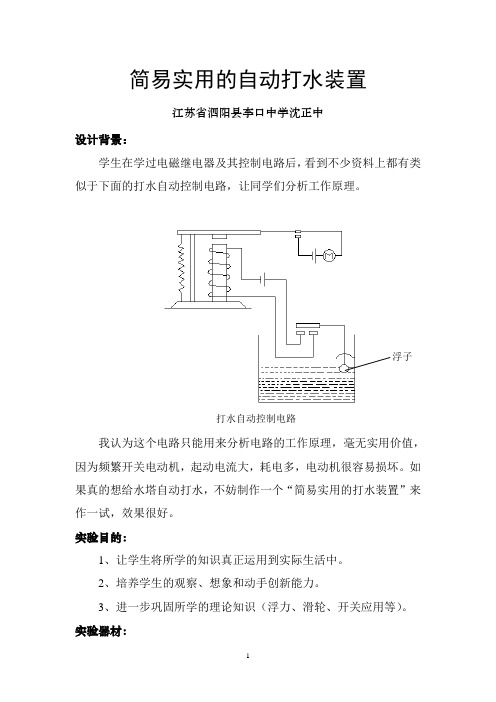

简易实用的自动打水装置
江苏省泗阳县李口中学沈正中
设计背景：
学生在学过电磁继电器及其控制电路后，看到不少资料上都有类似于下面的打水自动控制电路，让同学们分析工作原理。

浮子
打水自动控制电路
我认为这个电路只能用来分析电路的工作原理，毫无实用价值，因为频繁开关电动机，起动电流大，耗电多，电动机很容易损坏。

如果真的想给水塔自动打水，不妨制作一个“简易实用的打水装置”来作一试，效果很好。

实验目的：
1、让学生将所学的知识真正运用到实际生活中。

2、培养学生的观察、想象和动手创新能力。

3、进一步巩固所学的理论知识（浮力、滑轮、开关应用等）。

实验器材：
细线一根、小滑轮两只、泡沫一块、质量不等的小金属块2只、弹性钢片、小垫圈2只、小电机（含电源、水泵）、汽水瓶2只、自行车钢条一根、小木螺丝3根、小木板2块、小铁钉数根
实验制作：
1、将两块木块钉在一起成直角；
2、在竖直木板的顶端用自行车钢条、小木螺丝装好两只小滑轮；
3、在竖直木块的外面适当处用铁片、小木螺丝固定做成一个单
刀单掷开关，并在手柄上开一个缝隙（注：这个缝隙要与顶部的滑轮槽在一直线上）；
4、将两小金属块拴于细线两端，并在较大金属块上配扎好泡沫
块，使它们能浮于水面；
5、将细线通过手柄缝隙与滑轮让泡沫金属块浮于汽水瓶内水面；
6、根据水位的高度在细线上调节适当位置系好两个小垫圈，使
得随着水位的最高和最低位置小垫圈能自动拨动开关手柄，使开关断开和闭合。

金属片
泡沫
大金属块
两小垫圈
简易实用的打水装置图。
