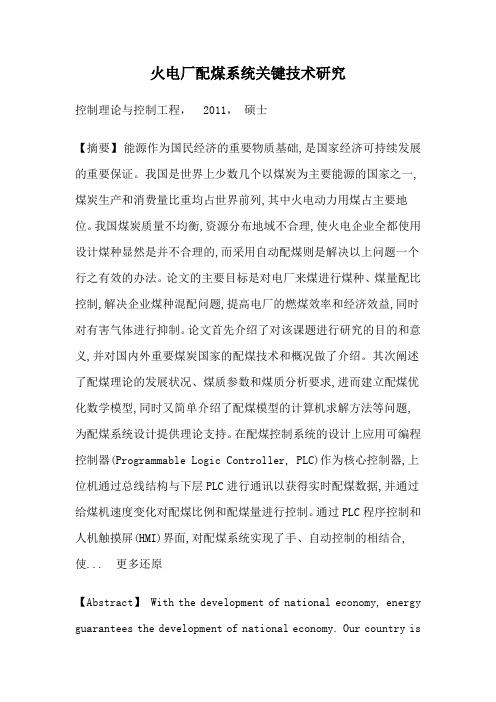

火电厂配煤系统关键技术研究控制理论与控制工程, 2011,硕士【摘要】能源作为国民经济的重要物质基础,是国家经济可持续发展的重要保证。
我国是世界上少数几个以煤炭为主要能源的国家之一,煤炭生产和消费量比重均占世界前列,其中火电动力用煤占主要地位。
我国煤炭质量不均衡,资源分布地域不合理,使火电企业全都使用设计煤种显然是并不合理的,而采用自动配煤则是解决以上问题一个行之有效的办法。
论文的主要目标是对电厂来煤进行煤种、煤量配比控制,解决企业煤种混配问题,提高电厂的燃煤效率和经济效益,同时对有害气体进行抑制。
论文首先介绍了对该课题进行研究的目的和意义,并对国内外重要煤炭国家的配煤技术和概况做了介绍。
其次阐述了配煤理论的发展状况、煤质参数和煤质分析要求,进而建立配煤优化数学模型,同时又简单介绍了配煤模型的计算机求解方法等问题,为配煤系统设计提供理论支持。
在配煤控制系统的设计上应用可编程控制器(Programmable Logic Controller, PLC)作为核心控制器,上位机通过总线结构与下层PLC进行通讯以获得实时配煤数据,并通过给煤机速度变化对配煤比例和配煤量进行控制。
通过PLC程序控制和人机触摸屏(HMI)界面,对配煤系统实现了手、自动控制的相结合,使... 更多还原【Abstract】 With the development of national economy, energy guarantees the development of national economy. Our country isone of a few countries that use the coal as the main source of energy in the world, and the important part is thermal power. But the coal quality of our country is imbalance and distribution of resources is unreasonable. It’s obviously that all the power enterprise use the designed coal is unreasonable, but using the way of automatic coal blending is an effective way to solve thee prob... 更多还原【关键词】自动配煤;数学模型;可编程控制器;上位机;【Key words】automatic coal blending;mathematical model;programmable logic controller;host computer;摘要3-4Abstract 4-51 绪论8-141.1 课题研究的目的和意义8-91.2 国内外研究概况9-131.2.1 国外研究概况9-111.2.2 国内研究概况11-131.3 本课题的研究内容及方法13-142 配煤系统理论研究14-242.1 煤质分析14-162.2 煤化参数线性可加性探讨16-172.3 配煤数学模型的建立17-243 配煤控制系统硬件选型及设计应用24-413.1 配煤生产工艺流程24-263.2 配煤控制系统组成和原理26-273.3 配煤控制系统控制方式设计27-303.3.1 程序自动配煤控制方式283.3.2 上位机手动配煤控制方式28-293.3.3 就地手动配煤控制方式29-303.4 配煤控制系统硬件选型及配置30-413.4.1 配煤控制系统主要硬件结构构成303.4.2 PLC模块的配置30-353.4.3 电子皮带秤的配置35-363.4.4 圆盘给料机的配置363.4.5 变频器的配置36-383.4.6 触摸屏的配置38-414 配煤控制系统软件设计及应用41-524.1 PLC编程软件STEP7 41-464.1.1 软件STEP7的编程功能特点41-424.1.2 STEP7编程的步骤424.1.3 PLC编程的用户程序结构42-434.1.4 用户程序编写43-464.2 上位机软件配置46-524.2.1 WinCC性能特点47-484.2.2 监控组态软件WinCC在配煤系统中的应用48-494.2.3 WinCC与PLC之间的通信49-525 结论52-545.1 结论525.2 展望52-54参考文献。
火电厂输煤程控系统的研究与设计发布时间:2023-01-05T02:37:53.716Z 来源:《福光技术》2022年24期作者:刘宏洋[导读] 本文介绍了一个常见的输煤程控系统。
该系统由卸煤、上煤、储煤、配煤四部分组成。
大唐国际发电股份有限公司张家口分公司 075133摘要:本文介绍了一个常见的输煤程控系统。
该系统由卸煤、上煤、储煤、配煤四部分组成。
卸煤部分是输煤系统的首端,其主要作用是完成接收厂外来煤,主要上煤部分是输煤系统的中间环节,其主要作用是完成煤的输送、破碎、除铁、除木、筛分、计量等,主要包括给煤设备、带式传送机、筛碎设备、除铁设备、除木设备、计量设备等;储煤部分是输煤系统的缓冲环节,其主要作用是调节电厂中煤的供需矛盾,主要包括储煤场和各种煤场机械;配煤部分是输煤系统的的末端,其主要作用是把煤按运行要求配入锅炉的原煤斗,主要配煤机械有犁式卸料机、配煤车、可逆配仓皮带机等。
用PLC控制的方式使得这四个部分安全有序的进行。
关键词:输煤;程控;PLC目前我国火电厂大部分还是以燃煤为主,加工、运输、贮备足够的燃煤是火电厂最基本、最主要的生产环节之一。
国外大型燃煤电厂多为基于可编程序控制器,智能测量控制仪表,通用计算机等构成的集散控制系统。
本文采用了国际目前最先进的3C技术,控制系统为典型的DCS系统,分为生产管理层、现场控制层、就地控制层。
该系统可大大减少运行和维护人员的工作量,减少事故的发生,对电厂的安全高效运行有很大的帮助。
随着电力工业的大力发展以及电力企业之间的竞争的加剧,在“厂网分开、竞价上网”的大背景下,电力生产企业面临着前所未有的考验,如何降低成本,提高企业的市场竞争力便成了电力企业的共同议题。
该系统必将会受到越来越多的关注。
1 系统结构输煤程控系统主要由四部份组成,分别为卸煤部分、堆煤部分、上煤部分、配煤部分组成,一般各个电厂的卸煤部分和堆煤部分是对外来煤进行整理,以供上煤部分使用。

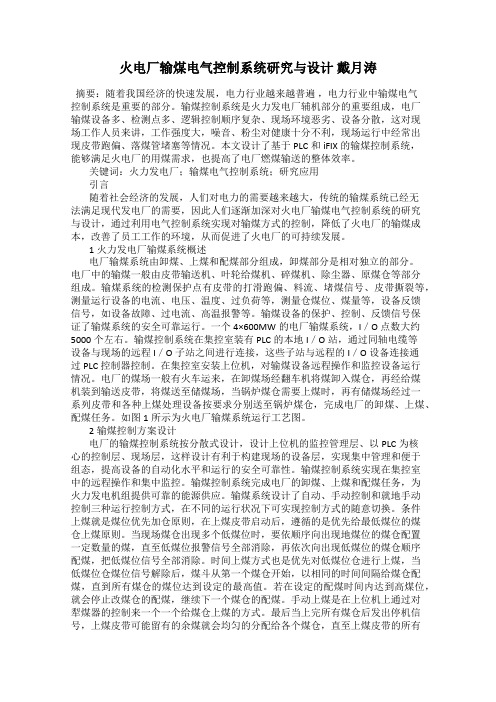

火电厂输煤电气控制系统研究与设计戴月涛摘要:随着我国经济的快速发展,电力行业越来越普遍,电力行业中输煤电气控制系统是重要的部分。
输煤控制系统是火力发电厂辅机部分的重要组成,电厂输煤设备多、检测点多、逻辑控制顺序复杂、现场环境恶劣、设备分散,这对现场工作人员来讲,工作强度大,噪音、粉尘对健康十分不利,现场运行中经常出现皮带跑偏、落煤管堵塞等情况。
本文设计了基于PLC和iFIX的输煤控制系统,能够满足火电厂的用煤需求,也提高了电厂燃煤输送的整体效率。
关键词:火力发电厂;输煤电气控制系统;研究应用引言随着社会经济的发展,人们对电力的需要越来越大,传统的输煤系统已经无法满足现代发电厂的需要,因此人们逐渐加深对火电厂输煤电气控制系统的研究与设计,通过利用电气控制系统实现对输煤方式的控制,降低了火电厂的输煤成本,改善了员工工作的环境,从而促进了火电厂的可持续发展。
1火力发电厂输煤系统概述电厂输煤系统由卸煤、上煤和配煤部分组成,卸煤部分是相对独立的部分。
电厂中的输煤一般由皮带输送机、叶轮给煤机、碎煤机、除尘器、原煤仓等部分组成。
输煤系统的检测保护点有皮带的打滑跑偏、料流、堵煤信号、皮带撕裂等,测量运行设备的电流、电压、温度、过负荷等,测量仓煤位、煤量等,设备反馈信号,如设备故障、过电流、高温报警等。
输煤设备的保护、控制、反馈信号保证了输煤系统的安全可靠运行。
一个4×600MW的电厂输煤系统,I/O点数大约5000个左右。
输煤控制系统在集控室装有PLC的本地I/O站,通过同轴电缆等设备与现场的远程I/O子站之间进行连接,这些子站与远程的I/O设备连接通过PLC控制器控制。
在集控室安装上位机,对输煤设备远程操作和监控设备运行情况。
电厂的煤场一般有火车运来,在卸煤场经翻车机将煤卸入煤仓,再经给煤机装到输送皮带,将煤送至储煤场,当锅炉煤仓需要上煤时,再有储煤场经过一系列皮带和各种上煤处理设备按要求分别送至锅炉煤仓,完成电厂的卸煤、上煤、配煤任务。
火电厂煤场管控系统的设计作者:吴东毅来源:《科技与创新》2014年第04期摘要:通过对火电厂煤场管理存在的问题进行分析,提出了解决方案和系统功能设计方案,并对各个功能进行了详细介绍,以期为相关设计工作提供经验。
关键词:火电厂;管控系统;系统设计;管理中图分类号:TP315 文献标识码:A 文章编号:2095-6835(2014)04-0102-021 煤场管理现状由于大多煤场管理仍停留在粗放式状态,缺乏必要的信息化辅助手段,煤质化验数据滞后,再加上煤场每天进出数量巨大,使管理者不能及时对煤场煤质分布准确、及时掌握,不能及时监控煤场中的存煤温度和存放时间,导致某些煤质自然损耗严重,不仅造成了巨大的经济损失,也对煤场运行管理人员的人身安全产生严重威胁。
尤其是部分存煤堆放位置靠近居民区,在煤场运行过程中产生严重的噪声和空气粉尘污染,导致了不必要的纠纷。
2 解决方法具体方法有:①设置堆场优化管理系统。
对煤场位置进行编码,实现存煤堆放标准化管理。
②设置专用计量系统。
实时了解来煤、出煤和煤场的盈亏情况。
③设置图象分析系统。
对存煤分布、堆放等信息进行动态展示,还可以根据图象扫描信息对堆场优化和配煤优化进行辅助决策。
④设置煤场温度检测系统和喷淋系统。
实时监视堆煤温度,及时了解堆煤情况,发现对安全产生威胁的情况要及时启动降温措施。
3 系统功能3.1 堆场计量子系统传统斗轮机定位系统不完善,也没有称重计量,不便于煤炭分区堆放、煤场计量和配比。
因此,需要给斗轮机增加定位系统,实时掌握各个斗轮机在煤场的精确位置,并且给每个斗轮机悬臂带加装电子皮带称,这样可以精确掌握煤场的存煤量,为煤场提供实时、可靠的运营数据。
3.2 堆场管理调度子系统随着煤炭供应量日趋紧张,电煤价格持续上涨,煤炭资源短缺,给煤场的生产经营带来了严峻的考验。
在实际工作中,只有引入先进的技术和管理方法,规范、优化燃料管理流程,并通过合理的燃煤掺配管理和数字化煤场建设提升煤场运行效率,才能有效提升企业的核心竞争力。
煤场盘煤系统研究与设计的开题报告一、选题背景煤场是矿山开采后煤炭的储存或中转暂存场所,煤场盘煤是完成煤场储存的重要工作之一,也是多数矿山企业生产活动的重要组成部分。
煤场盘煤系统作为煤场管理的核心系统,具有煤场储存煤炭、盘出煤炭等主要功能,可以大幅提高生产效率和减少人力物力资源的浪费。
本次开题报告就是针对煤场盘煤系统的研究与设计展开讨论,以过往的工程项目经验为基础,围绕着盘煤系统的优化设计,以期提高系统的运行效率,加速盘煤的流程和精准度,从而协助企业实现高品质、高效率、低成本等追求的目标。
二、选题目的通过本次研究与设计,可以得到以下几个方面的收获:1. 深入了解现有煤场盘煤系统的优缺点,探讨如何对系统进行优化升级,提高盘煤效率和质量。
2. 了解煤场盘煤的常见问题,探讨如何通过合理的设计和应用现代化技术手段的方式,提高盘煤的质量和效率,减少盘煤过程中的不良现象和损失。
3. 通过对盘煤系统的探究,结合本矿山企业的特点和需求场景,推荐出最适合该企业的盘煤系统,提高企业盘煤效率和产值。
三、设计内容和步骤1. 设计方案的研究和分析2. 开展前期煤场盘煤系统调研,评估盘煤系统的优缺点。
3. 根据需求场景,提出煤场盘煤系统的方案设计。
4. 细化系统的功能模块、编写软件开发文档,为后期系统开发工作做好准备。
5. 对设计方案进行评估,形成煤场盘煤系统设计的最终报告。
四、工作方案和时间安排本研究计划分为五个阶段:阶段一:文献资料收集和分析阶段二:研究煤场盘煤系统的需求和场景,并进行初步设计阶段三:详细设计和编写开发文档阶段四:开发和测试系统阶段五:整理设计成果,撰写煤场盘煤系统设计报告预计阶段一至阶段五的总时间为六个月,具体时间安排如下:阶段一:1个月阶段二:1个月阶段三:2个月阶段四:2个月阶段五:1个月五、预期成果1. 煤场盘煤系统设计的最终报告,包括盘煤系统的需求描述、方案设计和实现原理等。
2. 煤场盘煤系统的软件源代码和操作手册,包括了各个功能模块和设计原理的详细介绍。
火电厂煤场盘点过程研究分析火电厂燃料成本占整个生产成本的绝大部分,燃料的定期盘点是保证合理供应的唯一途径,煤场存煤量的盘点关系到电厂煤耗的计算和经济性指标。
因此,建立科学的盘煤系统,对于合理储煤,确保入炉煤质,减少耗损,都有着十分重要的作用,而且对降低发电成本,提高电厂经济效益也是一种有效途径。
本文有详细的煤场盘点方案、煤场整形方案,还对煤堆形状、体积测量、密度测量、煤质检验等流程和工序细节,通过对煤场盘点过程及步骤进行介绍,随后对煤场盘点结果进行数据处理,科学合理的计算出入炉煤在入厂时的重量和进行燃料盘点工作,使日常盘煤工作具备了规范、严谨、细致的工作基础。
标签:煤场盘点体积密度一、前言陡河发电厂装机容量1300MW(2*250MW、4*200MW)。
煤种是混煤,到厂后有4台翻车机接卸,日接卸数量大。
对不同品种的煤要分开组堆存放。
对需要长期贮存的煤,尤其是低变质程度的煤,组堆时要分层压实,减少空气和雨水的透入和防止煤的自然。
而盘煤能够客观、准确地反映存煤的实际情况以及采制化流程的规范性和准确度,是对燃料管理整体工作的一次综合检验。
二、煤场整形做好盘煤前的整形工作非常重要,在组堆时要注意下列具体事项:1.选择好组堆形状。
一般堆成正截角锥体较为理想,因为正截角锥体自然通风较好,可减少风吹雨淋对煤的损耗。
2.选择好组堆方向。
根据我国地理位置特点,组堆以南北方向长,东西方向短为宜,这可减少太阳直射,有利于防止煤堆自然。
3.组堆时防止块末分离、偏析和煤堆高度过高,以阻止空气进入煤堆。
4.组堆过程中要检查煤堆高0.5m处的煤温与周围环境的温度,若两者温度相差大于10℃,则要重新组堆压实。
5.为监测煤堆温度变化,在煤堆中要安插许多底部为圆锥形的适当大小的金属管,以便插入温度敏感探头测温。
6.煤堆最好选在水泥地面上,且周围设有良好的水沟,因为煤堆中水分增多,会促进煤的氧化和自燃。
7.组堆完毕后,要建立组堆档案,写明堆号、煤品种及其进厂时间、组堆工艺和监测温度等。
自动盘煤及管理系统
燃煤调度管理是燃煤电厂生产管理的一项重要工作,对燃煤电厂的经济运行有直接的影响。
存煤量的测量是煤场调度管理的核心问题,如何对煤场的存煤量自动地进行准确测量,是长期困扰燃煤电厂的一大难题。
快速、准确地测量出煤场上不同热值煤堆的体积并提供各种煤堆的存煤量,是燃煤电厂进行成本核算、经济效益评估和科学管理的主要依据。
近年来随着计算机硬件水平的快速发展,尤其是图形处理器(GPU)的出现和发展,使得基于GPU 的图形处理技术能得以广泛地应用于商业高端运算、医疗图像的生成和大地测绘等领域。
本文所研究的自动盘煤及管理系统,利用由激光测距仪、行程传感器和步进电机组成的硬件系统,采集煤堆表面数据,生成三维坐标数据;应用Visual Studio 2005 Sp1及DirectX SDK 2009.3软件将三维坐标数据进行渲染后,采用基于GPU技术的三维图像重建算法,利用GPU的高速浮点运算能力和几何运算能力对渲染的三维图像进行重新采样、归一化、边界划分等处理后,运用Delaunay 三角剖分三维重构算法拟合三维曲面生成煤堆的三维立体图;利用生成的三维立体图进行数据处理得出各子煤堆的体积值,最后用求和的方法得出所测煤堆的体积。
应用Visual C++ 6.0软件对燃煤管理系统进行开发设计,以实现煤场管理人员对煤场快速有效的管理。
本文所研究的自动盘煤系统在盘煤的实时性和准确性方面都有显著的改善,取得了比较满意的结果。
基于PLC的火电厂输煤控制系统设计摘要:火电厂的规模越来越大,规模越大,对输煤控制系统的要求也越来越严格。
本文主要以PLC为基础对火电厂输煤控制系统进行一系列的研究,探讨系统的设计原理和硬件以及软件的设计过程,然后研究出一套可行的控制措施,让输煤系统的运行逐渐往自动化发展,从而让火电厂的工作环境更加安全。
关键词:PLC;火电厂;输煤控制系统引言:随着全球能源需求的不断增长,火电厂作为主要的能源供应方式之一,其规模和技术水平不断提升。
火电厂的生产过程中,输煤系统起着至关重要的作用,它负责将燃料从储煤场输送至锅炉燃烧室,以保证火电厂的正常运行。
然而,传统的输煤系统存在运行效率低、安全隐患大、人工操作繁琐等问题,难以满足现代火电厂的需求。
1 火电厂的输煤系统具有什么作用可编程逻辑控制器(PLC)是一种比较自动化的设备,可以用于许多工厂的生产系统,有一定的抗干扰能力,并且编程的效率也更高。
所以PLC是可以应用在火电厂的输煤控制系统的设计过程中的,这样就可以让整个系统更加自动化,系统运行也会减少劳动力的应用,同时也会让整个系统的生产过程更加安全。
本来以PLC技术为基础进行研究,对输煤控制系统的各个方面进行深入的探讨。
2 系统设计原理的阐述一般情况下,输煤系统主要包括六部分,比如储煤场,输送装置,破碎装置,筛分装置等。
系统的主要任务是将储煤场的煤炭经过一系列的输送、处理和分配,最终将燃料送入锅炉燃烧室进行燃烧。
工厂需要按照实际的规模对系统进行严格的控制,这样才能够选择更合适的PLC型号。
配置足够数量的输入/输出(I/O)模块、通信模块以及其他辅助模块,以实现对整个输煤系统的实时监控和控制。
根据火电厂输煤系统的实际运行情况,选用合适类型的传感器(如温度、压力、流量等)和执行器(如变频器、电机、阀门等)。
要将传感器安装在系统上的特殊部位,这样可以对输煤系统的整个情况进行监测;将执行器安装在输煤设备上,根据PLC发送的控制信号进行相应的操作。
火力发电厂输煤控制系统的研究摘要:输煤控制系统是对进厂燃煤的卸煤、储煤、配煤以及输煤至火力发电厂锅炉房的工艺系统进行控制的控制系统总称。
开发控制系统是辅助火力发电厂安全、稳定、高效运行的重要举措,利用控制系统对电厂的相关设备作业进行有效控制,使各装置与机械能够有效、协同工作,从而保证了煤炭的正常输送。
关键词:火力发电厂;输煤控制系统;研究一、火电厂输煤系统被常见的问题分析1、安全事故频发。
国内火力发电企业输煤系统普遍存在建设理念落后、自动化智能化水平不高、运行维护采用委托管理、人员素质不高等问题,加上输煤系统转动部位多、环境恶劣、大型机械人工操作等特点,导致输煤系统人身伤害风险较高,是火力发电企业的事故多发点之一,也是火力发电企业管理难点之一。
2、输煤系统洒、溢煤及漏粉问题。
输煤系统常见漏粉、洒溢煤问题,设备设施卫生清理工作量大、工作难度大,且积粉存在火灾的重大安全隐患,本研究通过增设导料槽导料对中装置、通过对头部落煤斗改造、将碎煤机软连接改为自设计的橡胶软连接、皮带中部和配重处粉尘治理增加高压喷雾装置和空段增加压辊防皮带抖动扬尘、采样机弃料口增加导料槽及挡帘、干雾抑尘喷头及管路优化布置位置,提高输煤设备密封性,改善漏粉、洒溢煤问题,减小卫生清理工作量,改善现场工作环境、减少备件损坏率和维修工作量、排除火灾安全隐患并保持文明生产。
3、输煤设备易发生故障。
很多输煤系统都是安装在室外环境中,自然环境比较恶劣的条件下,会出现输煤系统的故障问题,而露天作业也是意外事件发生率较高的场所,使得整个输煤系统发生严重的故障问题,造成设备无法正常的工作,只要是输煤系统的备用流程发生提前失效的情况,就会让整个系统安全性无法满足要求,威胁系统运行。
二、火电厂输煤控制系统的功能电厂输煤程控系统主要控制皮带输送机、给煤机、碎煤机、三通挡板、储煤筒仓、犁煤器、振打器、除铁器、原煤斗、振动筛、除尘器、皮带秤等。
为确保安全运行,系统对被控设备设置各种检测和保护功能。
编号:AQ-Lw-00132( 安全论文)单位:_____________________审批:_____________________日期:_____________________WORD文档/ A4打印/ 可编辑火力发电企业煤场存煤的盘点工作方法Inventory method of coal storage in coal yard of thermal power plant火力发电企业煤场存煤的盘点工作方法备注:加强安全教育培训,是确保企业生产安全的重要举措,也是培育安全生产文化之路。
安全事故的发生,除了员工安全意识淡薄是其根源外,还有一个重要的原因是员工的自觉安全行为规范缺失、自我防范能力不强。
摘要:本文对火力发电厂进行煤场存煤的盘里工作时间内容,根据存煤的的体积,煤密度等进行盘点方法的分析,对煤场存煤的工作方法提出相应的改进意见。
例如对账面进行核查,有利于煤场盘点方式进行优化,应在火力发电企业煤场存煤盘点工作中加以推广。
火电厂进行燃料库的库存管理,要求煤场工作人员和管理人员必须进行严密的管控,保障储煤量,账目相符。
这是一项非常严肃的工作,對于火电企业提高经营效益具有促进作用,同时起到维护作用,能够防范经营活动中的安全风险。
关键词:火力发电;企业盘点;存煤盘点由于火电厂发电企业进行煤场的存煤工作难度较大。
在运输使用过程中,煤炭的散状大宗摆放的情况较多,因此一旦出现盘点工作失误,就会造成存放过程中计量工作出现失误。
根据现场的实践,对每场当前进行传媒的盘点工作方法进行分析,梳理起工作思路和操作方法,从而帮助企业将账实相符的工作做到位。
1当前火电厂煤场布局和基本配置火电厂煤厂的布局和基本配置是有着相关规定进行督导评估的。
进行煤场的布局和基本配置,需要考虑到煤场周边的挡煤墙,以及配煤的电力设置等等基础设施的建设是否合理。
为了防止煤尘发生飞扬,需要从经济发展、管理体系、环保标准进行保障,例如采用煤堆面积的喷洒措施的实施,一般煤场都会设置防尘网,以南北长东西短为标准设置。
火电厂盘煤方法的研究与系统设计
本技术应用红外、微波等测水技术与设备和轨道衡、翻车衡、汽车衡、电子皮带秤技术与设备直接测量出储料场进出口的物料重量。
考虑到燃料在料场堆积过程中环境对物料重量变化造成的影响和不同燃料的混配,进出口处燃料质量的不能实时对应的特点,提出一种新的算法,科学合理的计算出燃料的重量和进行燃料盘点工作。
本技术从根本上改变了以往煤场燃料采用的人工或激光、微波测量出煤堆后,用比重进行重量换算进行盘点燃料的方法。
最后用微软的Visual C++开发软件设计了一个小型的盘煤系统。
