太阳能热水系统设计、安装及验收规范

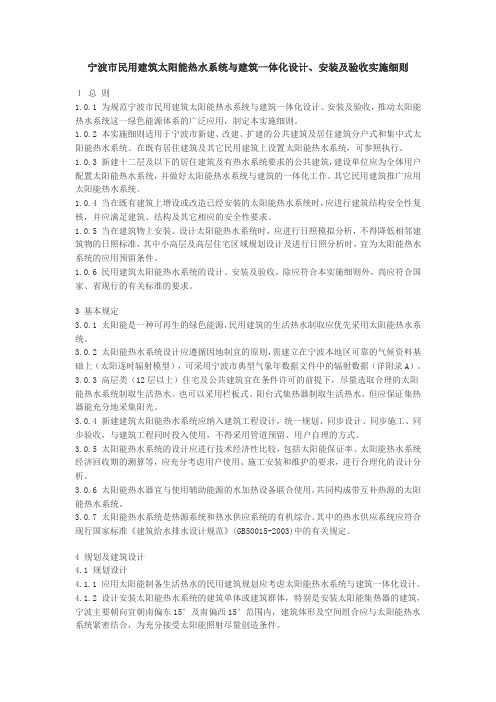

宁波市民用建筑太阳能热水系统与建筑一体化设计、安装及验收实施细则１总则1.0.1 为规范宁波市民用建筑太阳能热水系统与建筑一体化设计、安装及验收，推动太阳能热水系统这一绿色能源体系的广泛应用，制定本实施细则。

1.0.2 本实施细则适用于宁波市新建、改建、扩建的公共建筑及居住建筑分户式和集中式太阳能热水系统。

在既有居住建筑及其它民用建筑上设置太阳能热水系统，可参照执行。

1.0.3 新建十二层及以下的居住建筑及有热水系统要求的公共建筑，建设单位应为全体用户配置太阳能热水系统，并做好太阳能热水系统与建筑的一体化工作。

其它民用建筑推广应用太阳能热水系统。

1.0.4 当在既有建筑上增设或改造已经安装的太阳能热水系统时，应进行建筑结构安全性复核，并应满足建筑、结构及其它相应的安全性要求。

1.0.5 当在建筑物上安装、设计太阳能热水系统时，应进行日照模拟分析，不得降低相邻建筑物的日照标准，其中小高层及高层住宅区域规划设计及进行日照分析时，宜为太阳能热水系统的应用预留条件。

1.0.6 民用建筑太阳能热水系统的设计、安装及验收，除应符合本实施细则外，尚应符合国家、省现行的有关标准的要求。

3 基本规定3.0.1 太阳能是一种可再生的绿色能源，民用建筑的生活热水制取应优先采用太阳能热水系统。

3.0.2 太阳能热水系统设计应遵循因地制宜的原则，需建立在宁波本地区可靠的气候资料基础上（太阳逐时辐射模型），可采用宁波市典型气象年数据文件中的辐射数据（详附录A）。

3.0.3 高层类（12层以上）住宅及公共建筑宜在条件许可的前提下，尽量选取合理的太阳能热水系统制取生活热水。

也可以采用栏板式、阳台式集热器制取生活热水，但应保证集热器能充分地采集阳光。

3.0.4 新建建筑太阳能热水系统应纳入建筑工程设计，统一规划、同步设计、同步施工、同步验收，与建筑工程同时投入使用，不得采用管道预留、用户自理的方式。

3.0.5 太阳能热水系统的设计应进行技术经济性比较，包括太阳能保证率、太阳能热水系统经济回收期的测算等，应充分考虑用户使用、施工安装和维护的要求，进行合理化的设计分析。

太阳能热水器验收标准太阳能热水器是一种利用太阳能热量加热水的设备，是一种环保、节能的热水器。

在安装完太阳能热水器后，为了确保其正常运行和安全使用，需要进行验收。

下面将介绍太阳能热水器验收的相关标准。

一、外观验收。

1. 太阳能热水器的外观应该整洁、无损坏、无渗漏现象。

2. 看太阳能集热器的表面是否有裂纹或者变形现象，检查支架是否牢固。

3. 检查水箱是否有渗漏，安全阀是否完好。

二、管路验收。

1. 检查管路连接是否紧密，无渗漏现象。

2. 检查水箱内部管路是否有积水、结垢等现象。

3. 检查管路是否有松动、老化、腐蚀等现象。

三、系统验收。

1. 检查循环泵是否正常运转，是否有异常声音。

2. 检查控制器是否正常工作，是否能够准确感应光照变化。

3. 检查水箱内水温是否能够达到设计要求，是否能够满足日常使用需求。

四、安全验收。

1. 检查安全阀是否能够正常启闭，是否能够有效释放压力。

2. 检查防护装置是否完好，是否能够有效避免烫伤或其他安全事故。

五、性能验收。

1. 检查太阳能热水器的热水产量是否符合设计要求。

2. 检查太阳能热水器的节能效果是否明显，是否能够有效减少能源消耗。

六、使用验收。

1. 检查用户是否对太阳能热水器的使用和维护有所了解，是否能够正确操作和维护设备。

2. 向用户介绍太阳能热水器的使用注意事项，保养方法等。

通过以上验收标准的检查，可以确保太阳能热水器的正常运行和安全使用，为用户提供舒适的热水。

同时，也能够有效保护环境、节约能源，达到可持续发展的目的。

希望广大用户在使用太阳能热水器时，能够严格按照验收标准进行检查和维护，确保设备的正常运行，为节能环保做出自己的贡献。

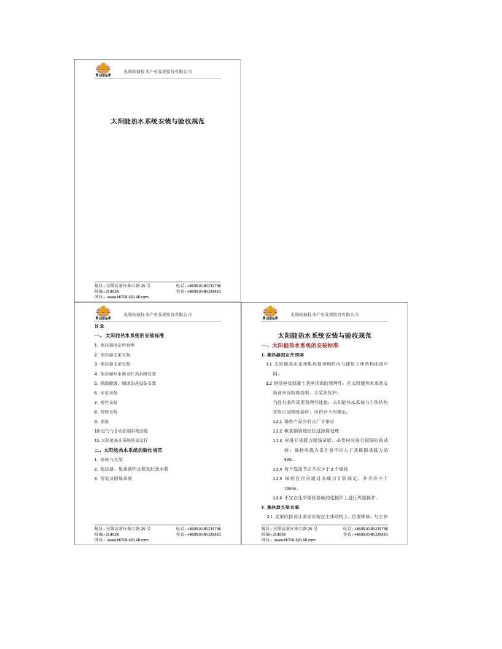

太阳能热水系统设计安装及验收规范太阳能热水系统设计、安装及工程验收技术规范（试行）1范围本标准规定了太阳热水系统设计、安装要求及工程验收的技术规范。

本标准规范适用于提供生活用及类似用途热水的储水箱容积大于0.6m³的具有液体传热工质的强迫循环太阳热水系统。

这些系统根据当地条件单独设计和安装。

2引用标准GBJ 205——1983 钢结构工程施工及验收规范GB/T 700——1988 碳素结构钢GB/T 714——桥梁用结构钢GB/T 4706.1——1998 家用和类似用途电器的安全第一部分：通用要求（eqv IEC335——1:1991）GB/T 4272——1992 设备及管道保温技术通则GB/T 8175——1987 设备及管道保温设计导则GB 8877——1988 家用电器安装、使用、检修安全要求GB/T 12936——1991 太阳能热利用术语GB 14536.1——1998家用和类似用途电自动控制器第一部分：通用要求GB/T 15513——1995 太阳热水器吸热体、连接管及其配件所用弹性材料的评价方法GB/T 17581——1998真空管太阳集热器GB 50057——1994建筑物防雷设计规范GB 50171——1992 电器装置安装工程盘、柜及二次回路结线施工及验收规范GB 50207——1994 屋面工程技术规范GB 50258——1996 电气装置安装工程1KW及以下配线工程施工及验收规范JB 4088——1999 日用管状电热元件3 定义3.1顶水法利用水的压力将冷水从储水箱或集热器底部注入系统并将储水箱中的热水从储水箱的上部顶出的取热水方法。

3.2 膨胀罐和泄压阀系统中，介质预热膨胀，膨胀罐是安装于系统循环管路上为这种体积变化提供空间的容器，泄压阀是保证设备和管道内介质压力在设定压力之下，保护设备和管道，防止发生意外。

4 系统类别与特征4.1强迫循环系统强迫循环系统是利用机械设备等外部动力迫使传热工质经过集热器进行循环的太阳热水系统。

无锡高新技术产业发展股份有限公司 3.3 水泵、电磁阀、阀门的安装方向应正确，不得反装，并应便于更换。

检验方法：对照设计图纸，观察检查。

3.4 承压管道和设备应做水压试验；非承压管道和设备应做灌水试验。

试验应符合设计要求和《建筑给水排水及采暖工程施工质量验收规范》GB50242 的规定。

检验方法：按设计图纸要求核查水压试验或灌水试验记录。

3.5 管道穿过结构变形缝敷设时，根据情况采取保护措施，并应符合设计和相关标准要求。

检验方法：对照设计图纸，观察检查。

3.6 辅助能源、辅助加热设备的型号、规格、参数接地保护防漏电及防干烧保护装置均应符合设计和相关标准要求。

检验方法：对照设计图纸及相关标准，观察检查。

3.7 传感器的接线、接线盒与套管之间的传感器屏蔽线做二次防护处理及两端做防水处理，应符合设计和相关标准要求。

3.8 温度计的安装应符合设计和相关标准要求。

检验方法：对照设计图纸和相关标准，观察检查。

3.9 水泵及管道应设置减震设施。

检验方法：对照设计图纸。

3.10 电磁阀应水平安装，阀前应加装细网过滤器，阀后应加装调压作用明显的截止阀。

地址：无锡高新区珠江路 25 号邮编： 214028 网址： 电话：+860510-85215796 传真： +860510-85226461无锡高新技术产业发展股份有限公司检验方法：对照设计图纸，用仪器和尺量检查。

3.11 水泵吸水管上应装阀门，压水管上应装单向阀、阀门及压力表。

检验方法：对照设计图纸。

3.12 管道保温材质及厚度应符合设计及相关标准的要求。

检验方法：对照设计图纸，针刺法检查。

3.13 管道支、吊、排架的安装，应符合设计及相关标准的要求。

检验方法：对照设计图纸观察，尺量检查。

3.14 室内管道安装符合设计及相关标准的要求。

检验方法：对照设计图纸观察，尺量检查。

3.15 供热锅炉及辅助设备的安装应符合设计及相关标准的要求。

检验方法：对照设计图纸和相关标准。

太阳能安装及验收标准太阳能安装技术规范要求1、勘察安装现场1.1安装工进入现场后，根据有关部门提供的“安装地形勘察记录表或勘察记录”查看安装现场，如楼层高度、朝向、有无遮挡、水池高度、水池体积、水位高度、水池分布、供水情况、附近是否有高压线，地面是否湿滑，楼顶隔热层是否易裂、易碎等确定安装方案，按“安全操作规程”进行工作。

1.2确定集热器摆放位置1.2.1集热器应尽量垂直或平行于建筑物的座向，集热器方向正对南方，如正南方向有遮挡物时，可在偏西小于20?角，偏东小于10?角范围内变动(尽量朝偏西15?角方向调整)。

1.2.2 对大面积片装用户，要考虑整体局美观，做到横平竖直整齐有序，左右间距一致。

1.2.3 两排集热器或成套热水器前后距离一个般不少于:a)集热器或成套热水器高度的1倍。

b) 特殊地形不能满足以上条件的，安装人员可以先合理的进行调整，但是最后必须向部门领导汇报。

1.2.4 集热器应避免受其它建筑物或设施的影响，如遇前方有遮挡物，集热器离遮挡物的距离为遮挡物的高度。

特殊情况可根据实际进行适当调整(以冬天正午无遮挡为准)。

屋面面积不够摆放，上报公司领导处理。

1.2.5 对单装用户，热水器要尽量安置在客户住房上方，不能影响其它设施的正常使用。

1.2.6 确定管道走向后，安装排布整齐、有序、均匀合理。

a)顶层用户冷水管进水口位置离水源最近。

按顶层到底层依次渐远顺序排列。

b)热水箱出水口至下房立管的热水管，按顶层最长，底层最短顺序排布。

尽量使其热水管在屋顶长度缩短。

1.2.7 取水管管径选择根据热水器套数、屋顶水池水位高度参照“热水器取水管管径表”选择取水管管径。

热水器取水管管径表套数 1 2-4 4-6 7-15 水位1.5-2.0米 DN15 DN 20 DN 25 DN 402.0-4米 DN15 DN 20 DN 25 DN 25 2(热水器的安装2.1支架的安装支架按照安装说明书进行组装，螺帽前必须加垫平垫，避免支架涂层划伤，拧紧所有螺丝，使其稳固，安入到选定的位置。

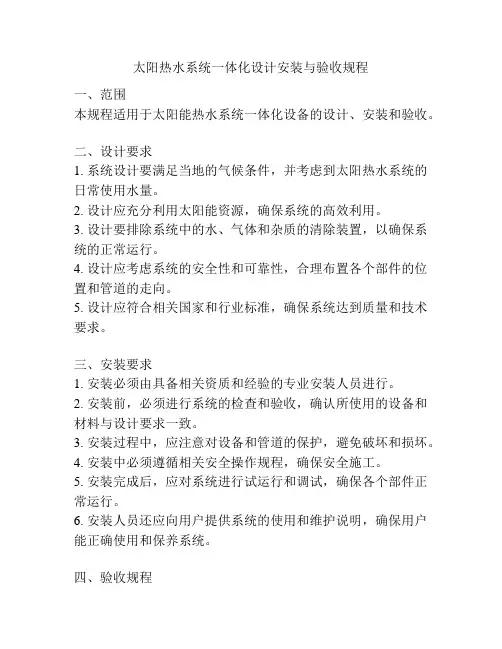

太阳热水系统一体化设计安装与验收规程一、范围本规程适用于太阳能热水系统一体化设备的设计、安装和验收。

二、设计要求1. 系统设计要满足当地的气候条件，并考虑到太阳热水系统的日常使用水量。

2. 设计应充分利用太阳能资源，确保系统的高效利用。

3. 设计要排除系统中的水、气体和杂质的清除装置，以确保系统的正常运行。

4. 设计应考虑系统的安全性和可靠性，合理布置各个部件的位置和管道的走向。

5. 设计应符合相关国家和行业标准，确保系统达到质量和技术要求。

三、安装要求1. 安装必须由具备相关资质和经验的专业安装人员进行。

2. 安装前，必须进行系统的检查和验收，确认所使用的设备和材料与设计要求一致。

3. 安装过程中，应注意对设备和管道的保护，避免破坏和损坏。

4. 安装中必须遵循相关安全操作规程，确保安全施工。

5. 安装完成后，应对系统进行试运行和调试，确保各个部件正常运行。

6. 安装人员还应向用户提供系统的使用和维护说明，确保用户能正确使用和保养系统。

四、验收规程1. 验收前，安装人员应对系统进行自检，确保系统的各项指标符合设计要求。

2. 进行系统的验收测试，包括冷启动、热启动和太阳能集热器的运行测试等。

3. 测试中，应检查系统各部件的工作状态和水温等指标，确保系统正常工作且达到设计要求。

4. 验收人员应对系统的安全性和可靠性进行评估，检查系统的绝缘性能、安装工艺和管道的连接等。

5. 验收合格后，安装人员应向用户提供验收报告书，并在系统上标注验收日期和安装单位的名称。

五、质量保证1. 设备和材料的选择应符合国家标准要求，保证质量。

2. 使用过程中，应按照说明书进行正确使用和保养，避免误操作导致故障。

3. 定期对系统进行维护和保养，确保系统的正常运行。

4. 在保修期内，如有故障需及时联系安装单位进行维修或更换。

六、附则本规程自发布之日起执行，如有需要对规程进行修改和补充，由相关部门负责制定并公布。

七、培训与指导1. 安装人员在完成安装任务后，应对用户进行相关培训，教授其正确使用和维护系统的方法。

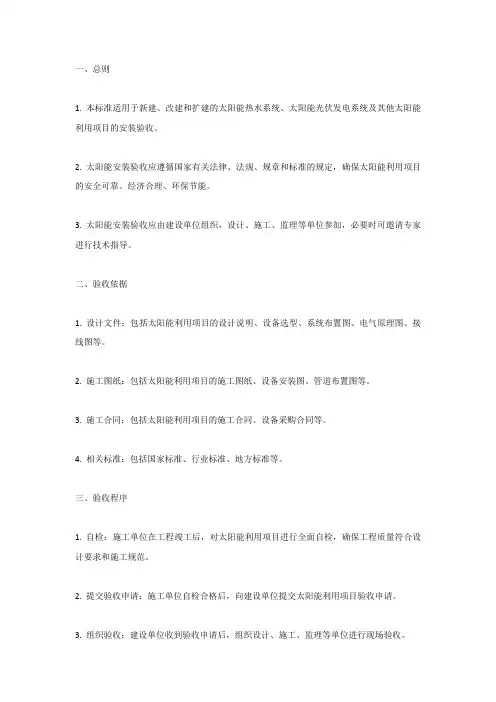

一、总则1. 本标准适用于新建、改建和扩建的太阳能热水系统、太阳能光伏发电系统及其他太阳能利用项目的安装验收。

2. 太阳能安装验收应遵循国家有关法律、法规、规章和标准的规定，确保太阳能利用项目的安全可靠、经济合理、环保节能。

3. 太阳能安装验收应由建设单位组织，设计、施工、监理等单位参加，必要时可邀请专家进行技术指导。

二、验收依据1. 设计文件：包括太阳能利用项目的设计说明、设备选型、系统布置图、电气原理图、接线图等。

2. 施工图纸：包括太阳能利用项目的施工图纸、设备安装图、管道布置图等。

3. 施工合同：包括太阳能利用项目的施工合同、设备采购合同等。

4. 相关标准：包括国家标准、行业标准、地方标准等。

三、验收程序1. 自检：施工单位在工程竣工后，对太阳能利用项目进行全面自检，确保工程质量符合设计要求和施工规范。

2. 提交验收申请：施工单位自检合格后，向建设单位提交太阳能利用项目验收申请。

3. 组织验收：建设单位收到验收申请后，组织设计、施工、监理等单位进行现场验收。

4. 编制验收报告：验收组根据现场验收情况，编制太阳能利用项目验收报告。

5. 整改与复验：对于验收中发现的问题，施工单位应及时整改，整改完毕后，由建设单位组织复验。

6. 竣工资料归档：验收合格后，建设单位将太阳能利用项目的竣工资料归档。

四、验收内容1. 太阳能利用项目的设备安装：包括太阳能电池板、支架、逆变器、控制器等设备的安装质量。

2. 太阳能利用项目的管道布置：包括管道的材质、规格、连接方式等是否符合设计要求和施工规范。

3. 太阳能利用项目的电气安装：包括电缆敷设、接线盒安装、接地装置等是否符合设计要求和施工规范。

4. 太阳能利用项目的系统运行：包括系统的启动、运行、停机等是否正常，是否存在安全隐患。

5. 太阳能利用项目的环保节能：包括系统是否达到节能效果，是否存在环境污染等问题。

五、验收标准1. 设备安装：设备安装牢固，位置准确，连接可靠，无损坏、变形等现象。

太阳能热水系统验收规范三篇篇一：太阳能热水系统设计验收标准1范围本标准规定了太阳热水系统设计、安装要求及工程验收的技术规范。

本标准规范适用于提供生活用及类似用途热水的储水箱容积大于0.6m³的具有液体传热工质的强迫循环太阳热水系统。

这些系统根据当地条件单独设计和安装。

2引用标准GBJ205——1983钢结构工程施工及验收规范GB/T700——1988碳素结构钢GB/T714——2000桥梁用结构钢GB/T4706.1——1998家用和类似用途电器的安全第一部分：通用要求（eqvIEC335——1:1991）GB/T4272——1992设备及管道保温技术通则GB/T8175——1987设备及管道保温设计导则GB8877——1988家用电器安装、使用、检修安全要求GB/T12936——1991太阳能热利用术语GB14536.1——1998家用和类似用途电自动控制器第一部分：通用要求GB/T15513——1995太阳热水器吸热体、连接管及其配件所用弹性材料的评价方法GB/T17581——1998真空管太阳集热器GB50057——1994建筑物防雷设计规范GB50171——1992电器装置安装工程盘、柜及二次回路结线施工及验收规范GB50207——1994屋面工程技术规范GB50258——1996电气装置安装工程1KW及以下配线工程施工及验收规范JB4088——1999日用管状电热元件3定义3.1顶水法利用水的压力将冷水从储水箱或集热器底部注入系统并将储水箱中的热水从储水箱的上部顶出的取热水方法。

3.2膨胀罐和泄压阀系统中，介质预热膨胀，膨胀罐是安装于系统循环管路上为这种体积变化提供空间的容器，泄压阀是保证设备和管道内介质压力在设定压力之下，保护设备和管道，防止发生意外。

4系统类别与特征4.1强迫循环系统强迫循环系统是利用机械设备等外部动力迫使传热工质通过集热器进行循环的太阳热水系统。

强迫循环系统通常采用温差控制、定时器控制等方式。
