锅炉设备培训教材

司炉工培训教程20130519目录第一节.锅炉的结构和特点第二节.锅炉的安全使用常识和管理制度第三节. 锅炉水质管理第四节. 锅炉异常事故的处置方法第五节. 考核验收第一节.什么是锅炉及其结构和特点一．什么是锅炉及锅炉的用途。

锅炉是一种把燃料燃烧后释放的热能传递给容器内的水，以获得所需要的压力和温度的热水或蒸汽的设备。

它由通常俗称的“炉”、“锅”以及附件仪表和附属设备构成一个完整体，以保证其正常安全运行。

1.炉“炉”是由燃烧设备、炉墙、炉拱和钢架等部分组成的。

它使燃料进行燃烧产生灼热烟气，烟气经过炉膛和各段烟道向锅炉受热面放热，最后从锅炉尾部进入烟囱排出。

2.锅“锅”即是锅炉容纳水和蒸汽的受压部件，它包括锅筒（汽包）或锅壳、水冷壁管、对流管束、烟管、下降管、集箱（联箱）、过热器、省煤器等受压部件，由此而组成完整的水和蒸汽的系统，进行加热和汽化等过程。

提供热水的锅炉称为热水锅炉，主要用于生活，工业生产中也有少量应用。

产生蒸汽的锅炉称为蒸汽锅炉，又叫蒸汽发生器，常简称为锅炉，是蒸汽动力装置的重要组成部分，多用于火电站、船舶、机车和工矿企业。

二．锅炉的性能和运行指标。

锅炉参数是表示锅炉性能的主要指标，包括锅炉容量、蒸汽压力、蒸汽温度、给水温度等。

锅炉容量可用额定蒸发量或最大连续蒸发量来表示。

额定蒸发量是在规定的出口压力、温度和效率下，单位时间内连续生产的蒸汽量。

最大连续蒸发量是在规定的出口压力、温度下，单位时间内能最大连续生产的蒸汽量。

蒸汽参数包括锅炉的蒸汽压力和温度，通常是指过热器、再热器出口处的过热蒸汽压力和温度如没有过热器和再热器，即指锅炉出口处的饱和蒸汽压力和温度。

给水温度是指省煤器的进水温度，无省煤器时即指锅筒进水温度。

三.锅炉的分类锅炉可按照不同的方法进行分类。

锅炉按用途可分为工业锅炉、电站锅炉、船用锅炉和机车锅炉等；按锅炉出口压力可分为低压、中压、高压、超高压、亚临界压力、超临界压力等锅炉；锅炉按水和烟气的流动路径可分为火筒锅炉、火管锅炉和水管锅炉，其中火筒锅炉和火管锅炉又合称为锅壳锅炉；按循环方式可分为自然循环锅炉、辅助循环锅炉(即强制循环锅炉)、直流锅炉和复合循环锅炉；按燃烧方式，锅炉分为室燃炉、层燃炉和沸腾炉等。

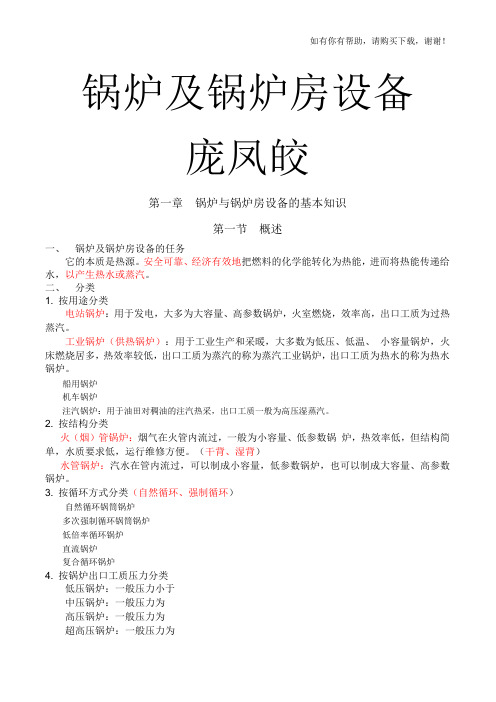

锅炉及锅炉房设备庞凤皎第一章锅炉与锅炉房设备的基本知识第一节概述一、锅炉及锅炉房设备的任务它的本质是热源。

安全可靠、经济有效地把燃料的化学能转化为热能，进而将热能传递给水，以产生热水或蒸汽。

二、分类1. 按用途分类电站锅炉：用于发电，大多为大容量、高参数锅炉，火室燃烧，效率高，出口工质为过热蒸汽。

工业锅炉（供热锅炉）：用于工业生产和采暖，大多数为低压、低温、小容量锅炉，火床燃烧居多，热效率较低，出口工质为蒸汽的称为蒸汽工业锅炉，出口工质为热水的称为热水锅炉。

船用锅炉机车锅炉注汽锅炉：用于油田对稠油的注汽热采，出口工质一般为高压湿蒸汽。

2. 按结构分类火（烟）管锅炉：烟气在火管内流过，一般为小容量、低参数锅炉，热效率低，但结构简单，水质要求低，运行维修方便。

（干背、湿背）水管锅炉：汽水在管内流过，可以制成小容量，低参数锅炉，也可以制成大容量、高参数锅炉。

3. 按循环方式分类（自然循环、强制循环）自然循环锅筒锅炉多次强制循环锅筒锅炉低倍率循环锅炉直流锅炉复合循环锅炉4. 按锅炉出口工质压力分类低压锅炉：一般压力小于中压锅炉：一般压力为高压锅炉：一般压力为超高压锅炉：一般压力为亚临界压力锅炉：一般压力为超临界压力锅炉：一般压力为5. 按燃烧方式分类火床燃烧锅炉（层燃炉）：主要用于工业锅炉，包括固定炉排炉、往复炉排炉等。

火室燃烧锅炉（室燃炉）：主要用于电站锅炉，燃用液体燃料、气体燃料和煤粉的锅炉均为火室燃烧锅炉。

沸腾炉：送入炉排空气流速较高，使大颗粒燃煤在炉排上面的沸腾床中翻腾燃烧，小颗粒燃煤随空气上升并燃烧。

6. 按所用燃料或能源分类固体燃料锅炉：燃用煤等固体燃料；液体燃料锅炉：燃用重油等液体燃料；气体燃料锅炉：燃用天然气等气体燃料；余热锅炉：利用冶金、石油化工等工业的余热作热源；原子能锅炉：利用核反应堆所释放热能作为热源的蒸汽发生器；废热锅炉：利用垃圾、树皮、废液等废料作为燃料的锅炉；其它能源锅炉：利用地热、太阳能等能源的蒸汽发生器或热水器。

锅炉安全操作培训教材一、引言锅炉是工业生产与生活中常用的热能设备，其安全操作至关重要。

为了保障员工的人身安全、设备的正常运行以及环境的保护，本教材旨在提供全面的锅炉安全操作培训内容。

二、锅炉基本知识1. 锅炉定义：锅炉是将水或其他介质加热至一定温度和压力，产生蒸汽或热水的装置。

2. 锅炉分类：按工作介质分为蒸汽锅炉和热水锅炉；按燃料分为燃煤锅炉、燃气锅炉、燃油锅炉等。

3. 锅炉组成部分：（1）炉膛：燃烧物质燃烧的区域，是产生高温的关键部分。

（2）过热器：将蒸汽加热至一定温度的装置，提高热效率。

（3）汽包：用于分离蒸汽和水的装置。

（4）辅助设备：包括给水系统、燃烧系统、排放系统等。

三、锅炉安全操作流程1. 运行前准备工作：（1）检查锅炉外观及各部位是否完好。

（2）检查燃料供应是否正常，并确保燃料储存安全。

（3）检查给水系统及排放系统是否正常运行。

（4）检查锅炉控制系统是否正常。

（5）检查锅炉安全附件，如安全阀、水位计等是否齐全、可靠。

2. 启动运行（1）根据操作手册要求，逐步启动燃烧系统。

（2）等待锅炉升温至运行温度，并进行稳定运行。

（3）检查蒸汽流量、水位、压力及燃烧情况，确保正常运行。

3. 运行中的安全控制（1）监测锅炉水位，严禁超过允许范围，防止干燥炉膛。

（2）监控蒸汽压力、温度，防止锅炉超压或超温。

（3）定期检查锅炉安全附件的工作情况，确保其可靠性。

（4）保持锅炉周围环境整洁，有效预防火灾和爆炸。

（5）严禁私自拆卸锅炉附件，确保设备及运行的安全性。

四、锅炉事故与应急处理1. 常见锅炉事故类型：（1）爆炸事故：由于压力超过承受极限或燃料泄漏引起。

（2）水位异常：水位过高或过低会影响锅炉正常运行。

（3）炉膛积灰：燃烧物质不完全燃烧，导致炉膛积灰。

2. 应急处理步骤：（1）迅速切断锅炉的电源和燃料供应。

（2）启动应急排放系统，排出过高压力或水位的介质。

（3）报警并通知相关部门，组织人员撤离现场。

2024版锅炉培训教学课件完整版一、教学内容本课件依据2024版锅炉培训教材第四章《锅炉运行原理及操作》，详细内容涉及锅炉基本原理、锅炉启动与停运操作、锅炉运行维护及故障处理。

二、教学目标1. 理解锅炉的基本工作原理，掌握锅炉运行的基本流程。

2. 学会锅炉的启动、停运操作，掌握运行中的注意事项。

3. 能够分析并处理锅炉运行中的一般故障。

三、教学难点与重点教学难点：锅炉运行原理及操作流程的掌握，锅炉故障的分析与处理。

教学重点：锅炉启动、停运操作要领，运行维护的关键点。

四、教具与学具准备1. 教具：锅炉模型，PPT课件，操作视频。

2. 学具：笔记本，教材，学习指导书。

五、教学过程1. 实践情景引入：通过锅炉运行视频，让学生了解锅炉在实际工作中的状态。

2. 理论讲解：（1）锅炉基本原理介绍；（2）锅炉启动、停运操作步骤讲解；（3）锅炉运行维护及故障处理方法讲解。

3. 例题讲解：（1）锅炉启动操作例题；（2）锅炉运行中常见故障分析与处理例题。

4. 随堂练习：（1）锅炉启动、停运操作流程图绘制；（2）锅炉故障分析与处理方法讨论。

六、板书设计1. 锅炉基本原理；2. 锅炉启动、停运操作流程；3. 锅炉运行维护关键点；4. 常见锅炉故障处理方法。

七、作业设计1. 作业题目：（1）简述锅炉的基本工作原理；（2）绘制锅炉启动、停运操作流程图；2. 答案：（1）锅炉基本工作原理答案；（2）锅炉启动、停运操作流程图答案；（3）故障处理方法答案。

八、课后反思及拓展延伸2. 拓展延伸：（1）深入学习锅炉的节能技术；（2）了解新型锅炉的发展趋势；（3）探讨锅炉运行中可能出现的新问题及解决方案。

重点和难点解析1. 锅炉基本原理的深入理解；2. 锅炉启动、停运操作的详细步骤；3. 锅炉运行维护的关键点；4. 常见锅炉故障的分析与处理方法；5. 作业设计的深度和实际应用。

一、锅炉基本原理的深入理解1. 燃料燃烧产生的热量如何转化为蒸汽动能；2. 蒸汽在锅炉中的、流动和参数变化；3. 锅炉各部件的作用及相互关系。

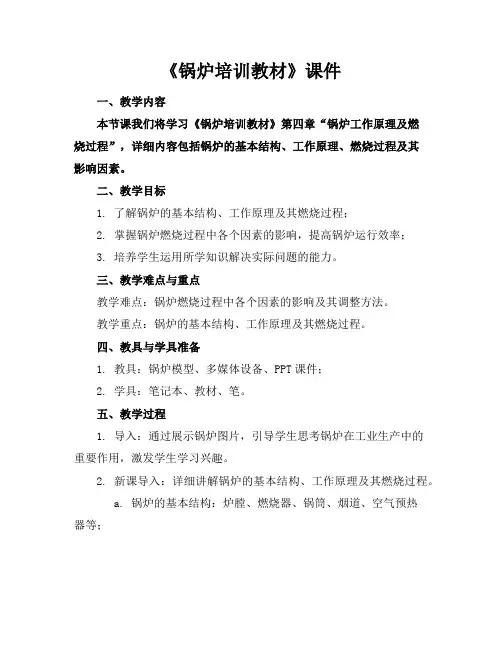

《锅炉培训教材》课件一、教学内容本节课我们将学习《锅炉培训教材》第四章“锅炉工作原理及燃烧过程”，详细内容包括锅炉的基本结构、工作原理、燃烧过程及其影响因素。

二、教学目标1. 了解锅炉的基本结构、工作原理及其燃烧过程；2. 掌握锅炉燃烧过程中各个因素的影响，提高锅炉运行效率；3. 培养学生运用所学知识解决实际问题的能力。

三、教学难点与重点教学难点：锅炉燃烧过程中各个因素的影响及其调整方法。

教学重点：锅炉的基本结构、工作原理及其燃烧过程。

四、教具与学具准备1. 教具：锅炉模型、多媒体设备、PPT课件；2. 学具：笔记本、教材、笔。

五、教学过程1. 导入：通过展示锅炉图片，引导学生思考锅炉在工业生产中的重要作用，激发学生学习兴趣。

2. 新课导入：详细讲解锅炉的基本结构、工作原理及其燃烧过程。

a. 锅炉的基本结构：炉膛、燃烧器、锅筒、烟道、空气预热器等；b. 锅炉的工作原理：燃料在炉膛内燃烧，产生热量，使水在锅筒内加热变成蒸汽，蒸汽驱动汽轮机发电；c. 锅炉燃烧过程：燃料的燃烧、空气的供应、燃烧产物的排放。

3. 实践情景引入：分析锅炉运行过程中可能存在的问题，如燃烧不完全、排烟温度过高等。

4. 例题讲解：讲解如何通过调整燃烧过程中各个因素（如燃料、空气、燃烧器结构等）来优化锅炉运行。

5. 随堂练习：让学生针对实际锅炉运行问题，提出解决方案。

七、板书设计1. 锅炉的基本结构；2. 锅炉的工作原理；3. 锅炉燃烧过程及影响因素；4. 燃烧优化方法。

八、作业设计1. 作业题目：结合实际锅炉运行情况，分析并提出燃烧优化的措施。

a. 调整燃料供应，保证燃料充分燃烧；b. 优化空气供应，提高燃烧效率；c. 改进燃烧器结构，降低排烟温度；d. 定期清洗锅炉受热面，提高热交换效率。

2. 课后反思及拓展延伸a. 反思：本节课学生对锅炉基本结构、工作原理和燃烧过程的理解程度，以及对燃烧优化方法的掌握情况；b. 拓展延伸：引导学生关注锅炉行业的发展动态，了解新型锅炉技术及其应用。

燃气锅炉的安全培训教材燃气锅炉是一种重要的供暖设备，它在使用过程中需要注意安全。

为了保证燃气锅炉的正常运行，减少事故的发生，进行燃气锅炉的安全培训是十分必要的。

下面，就燃气锅炉的安全培训进行讲解。

一、燃气锅炉的基本知识1. 燃气锅炉是什么？燃气锅炉是一种以燃烧燃气为热源，通过水循环来加热水或生成蒸汽的设备。

2. 燃气锅炉的主要组成部分有哪些？燃气锅炉的主要组成部分包括燃料系统、鼓风系统、给水系统、控制系统、排烟系统等。

3. 燃气锅炉的工作原理是什么？燃气锅炉通过燃烧燃气产生高温烟气，然后通过换热器将烟气中的热量传递给水或蒸汽，达到加热水或产生蒸汽的目的。

二、燃气锅炉的安全操作规程1. 燃烧系统的安全操作规程a. 在燃烧过程中，要严禁使用易燃物品靠近锅炉。

b. 操作人员要熟悉燃烧系统的工作原理和安全操作规程，确保燃气的供应稳定。

c. 定期检查燃气管道和阀门是否存在泄漏，如有泄漏应及时处理。

2. 给水系统的安全操作规程a. 给水系统的水质要符合相关标准，定期对水质进行检测。

b. 锅炉水位要保持在正常范围内，不得过高或过低。

c. 给水泵和排水装置要进行定期维护和保养，确保其正常运行。

3. 排烟系统的安全操作规程a. 燃烧过程中产生的烟气要经过排烟系统排出室外。

b. 定期清理烟道和排烟管道，防止积灰和堵塞。

c. 排烟系统的风机和阀门要定期维护和保养，确保其正常运行。

4. 控制系统的安全操作规程a. 操作人员要熟悉控制系统的工作原理和操作规程。

b. 控制系统的安全阀和报警装置要进行定期检查和维护，确保其正常运行。

c. 在日常操作过程中，要按照规定的工作程序操作，不得随意修改参数。

三、燃气锅炉的事故预防和应急处置1. 燃气泄漏的应急处理a. 发现燃气泄漏时，应立即停止使用燃气设备，并打开门窗通风。

b. 不要使用明火或电器设备，以免引发火灾或爆炸。

c. 尽快通知相关单位或燃气公司，协助处理泄漏事故。

2. 锅炉爆炸的事故预防和应急处理a. 锅炉在运行过程中应定期检查和维护，及时处理发现的问题。
