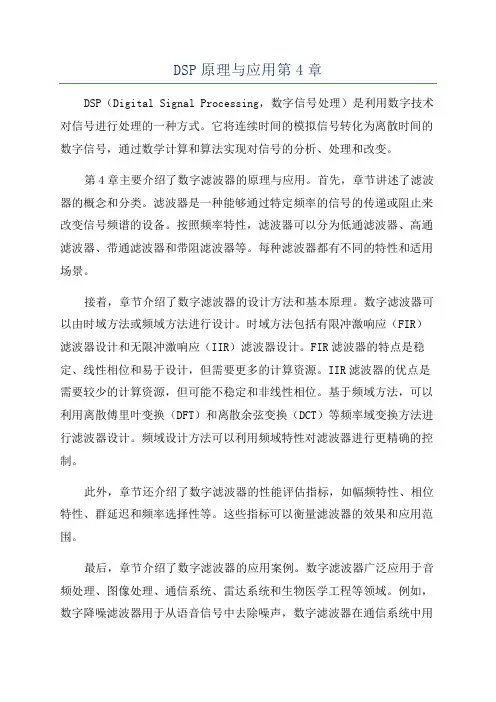

DSP原理与应用第4章DSP(Digital Signal Processing,数字信号处理)是利用数字技术对信号进行处理的一种方式。
它将连续时间的模拟信号转化为离散时间的数字信号,通过数学计算和算法实现对信号的分析、处理和改变。
第4章主要介绍了数字滤波器的原理与应用。
首先,章节讲述了滤波器的概念和分类。
滤波器是一种能够通过特定频率的信号的传递或阻止来改变信号频谱的设备。
按照频率特性,滤波器可以分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。
每种滤波器都有不同的特性和适用场景。
接着,章节介绍了数字滤波器的设计方法和基本原理。

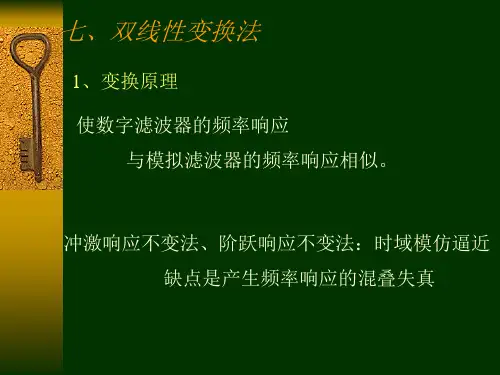

数字滤波器可以由时域方法或频域方法进行设计。
时域方法包括有限冲激响应(FIR)滤波器设计和无限冲激响应(IIR)滤波器设计。
FIR滤波器的特点是稳定、线性相位和易于设计,但需要更多的计算资源。
IIR滤波器的优点是需要较少的计算资源,但可能不稳定和非线性相位。
基于频域方法,可以利用离散傅里叶变换(DFT)和离散余弦变换(DCT)等频率域变换方法进行滤波器设计。
频域设计方法可以利用频域特性对滤波器进行更精确的控制。
此外,章节还介绍了数字滤波器的性能评估指标,如幅频特性、相位特性、群延迟和频率选择性等。
这些指标可以衡量滤波器的效果和应用范围。
最后,章节介绍了数字滤波器的应用案例。
数字滤波器广泛应用于音频处理、图像处理、通信系统、雷达系统和生物医学工程等领域。
例如,数字降噪滤波器用于从语音信号中去除噪声,数字滤波器在通信系统中用于信号调制和解调,数字滤波器在雷达系统中用于目标检测和跟踪,数字滤波器在生物医学工程中用于信号分析和生物信号处理。
总结起来,第4章主要介绍了数字滤波器的原理和应用。
通过学习本章内容,我们能够了解到数字滤波器的基本概念、分类、设计方法和性能评估指标,以及其在不同领域中的应用案例。
这对于理解和应用DSP技术具有重要意义。
第一章:1、数字信号处理的实现方法一般有哪几种?答:数字信号处理的实现是用硬件软件或软硬结合的方法来实现各种算法。
(1) 在通用的计算机上用软件实现;(2) 在通用计算机系统中加上专用的加速处理机实现;(3) 用通用的单片机实现,这种方法可用于一些不太复杂的数字信号处理,如数字控制;(4)用通用的可编程 DSP 芯片实现。
与单片机相比,DSP 芯片具有更加适合于数字信号处理的软件和硬件资源,可用于复杂的数字信号处理算法;(5) 用专用的 DSP 芯片实现。
在一些特殊的场合,要求的信号处理速度极高,用通用 DSP 芯片很难实现( 6)用基于通用 dsp 核的asic 芯片实现。
2、简单的叙述一下 dsp 芯片的发展概况?答:第一阶段, DSP 的雏形阶段( 1980 年前后)。
代表产品: S2811。
主要用途:军事或航空航天部门。
第二阶段, DSP 的成熟阶段( 1990 年前后)。
代表产品: TI 公司的 TMS320C20主要用途:通信、计算机领域。
第三阶段, DSP 的完善阶段( 2000 年以后)。
代表产品:TI 公司的 TMS320C54 主要用途:各个行业领域。
3、可编程 dsp 芯片有哪些特点?答: 1、采用哈佛结构( 1)冯。
诺依曼结构,( 2)哈佛结构( 3)改进型哈佛结构2、采用多总线结构 3.采用流水线技术4、配有专用的硬件乘法-累加器5、具有特殊的 dsp 指令6、快速的指令周期7、硬件配置强8、支持多处理器结构9、省电管理和低功耗4、什么是哈佛结构和冯。
诺依曼结构?它们有什么区别?答:哈佛结构:该结构采用双存储空间,程序存储器和数据存储器分开,有各自独立的程序总线和数据总线,可独立编址和独立访问,可对程序和数据进行独立传输,使取指令操作、指令执行操作、数据吞吐并行完成,大大地提高了数据处理能力和指令的执行速度,非常适合于实时的数字信号处理。
冯。
诺依曼结构:该结构采用单存储空间,即程序指令和数据共用一个存储空间,使用单一的地址和数据总线,取指令和取操作数都是通过一条总线分时进行。

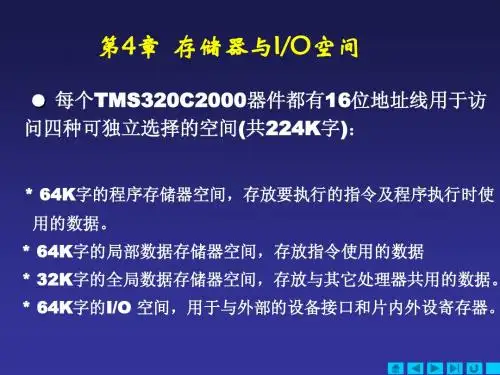

第二章3、处理器工作方式状态寄存器PMST 中的MP/MC、OVLY 和DROM 三个状态位对C54x的存储空间结构各有何影响?当OVLY= 0 时,程序存储空间不使用内部RAM。
当OVLY= 1 时,程序存储空间使用内部RAM。
内部RAM 同时被映射到程序存储空间和数据存储空间。
当MP/ MC=0 时,4000H~EFFFH 程序存储空间定义为外部存储器;F000H~FEFFH 程序存储空间定义为内部ROM;当MP/ MC=1 时,4000H~FFFFH 程序存储空间定义为外部存储。
DROM=0:0000H~3FFFH——内部RAM ;4000H~FFFFH——外部存储器;DROM=1 :0000H~3FFFH——内部RAM;4000H~EFFFH——外部存储器;F000H~FEFFH——片内ROM;FF00H~FFFFH——保留。

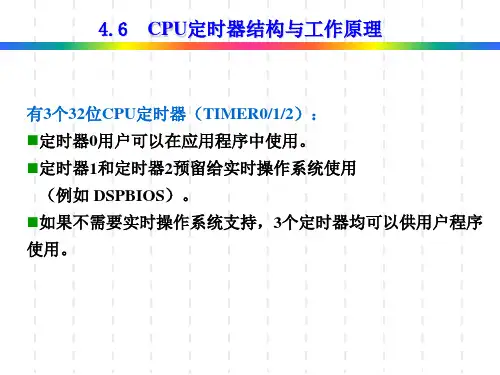

4 、TMS320C54x 芯片的片内外设主要包括哪些电路?①通用I/O 引脚②定时器③时钟发生器④主机接口HPI⑤串行通信接口⑥软件可编程等待状态发生器⑦可编程分区转换逻辑5、TMS320C54x 芯片的流水线操作共有多少个操作阶段?每个阶段执行什么任务?完成一条指令都需要哪些操作周期?六个操作阶段:①预取指P;将PC 中的内容加载PAB ②取指F; 将读取到的指令字加载PB③译码D; 若需要,数据1 读地址加载DAB;若需要,数据2 读地址加载CAB;修正辅助寄存器和堆栈指针④寻址A; 数据1 加载DB;数据2 加载CB;若需要,数据3 写地址加载EAB⑤读数R; 数据1 加载DB;数据2 加载CB;若需要,数据3 写地址加载EAB;⑥执行X。
执行指令,写数据加载EB。
6、TMS320C54x 芯片的流水线冲突是怎样产生的?有哪些方法可以避免流水线冲突?答:’C54x 的流水线结构,允许多条指令同时利用CPU 的内部资源。
由于CPU 的资源有限,当多于一个流水线上的指令同时访问同一资源时,可能产生时序冲突。
