非圆齿轮的仿真加工及分析张健;鲁骏;起雪梅;饶鹏;郑彬【摘要】非圆齿轮是指节曲线为非圆的齿轮,其结合了齿轮和凸轮的优点,能够实现变传动比运动,但其结构复杂,设计加工困难.为保证非圆齿轮模型的设计精度,采用解析法建立模型.首先,基于数值计算软件Matlab建立非圆齿轮的齿廓曲线,并导入至Pro/E软件平台,通过对非圆齿轮的齿廓曲线进行拉伸得到非圆齿轮的三维实体模型;其次,利用Pro/E软件中的Pro/E中的NC模块对建立的非圆齿轮三维模型进行线切割仿真加工和后置处理;最后通过查看log日志和过切检查,验证了加工程序的正确性和加工的可行性.结果表明:通过结合Matlab和Pro/E软件平台,有效地解决了非圆齿轮设计及加工困难的问题,为非圆齿轮的设计和加工提供了设计方法和理论依据.【期刊名称】《机械研究与应用》【年(卷),期】2017(030)006【总页数】3页(P103-105)【关键词】非圆齿轮;Matlab;Pro/E;仿真加工【作者】张健;鲁骏;起雪梅;饶鹏;郑彬【作者单位】攀枝花学院交通与汽车工程学院,四川攀枝花 617000;攀枝花学院交通与汽车工程学院,四川攀枝花 617000;攀枝花学院交通与汽车工程学院,四川攀枝花 617000;攀枝花学院交通与汽车工程学院,四川攀枝花 617000;攀枝花学院交通与汽车工程学院,四川攀枝花 617000【正文语种】中文【中图分类】TG610 引言随着计算机技术的发展，非圆齿轮在三维建模方面的研究发展迅速，如基于Matlab的非圆齿轮设计[1-2]、基于UG的非圆齿轮设计[3]等。
目前齿轮的加工方法主要有插齿、滚齿及线切割[4]等，随着线切割技术的发展，线切割因其加工过程无切削力、对材料硬度无要求，能加工极其复杂、精密、高硬度的零件，在加工非圆齿轮方面有着很大的优势，但线切割非圆齿轮生成程序有一定难度[5-7]。
利用Matlab生成齿廓结合Pro/E得到非圆齿轮的三维模型，能够较齿形折算法保证非圆齿轮模型的设计精度[8-9]。

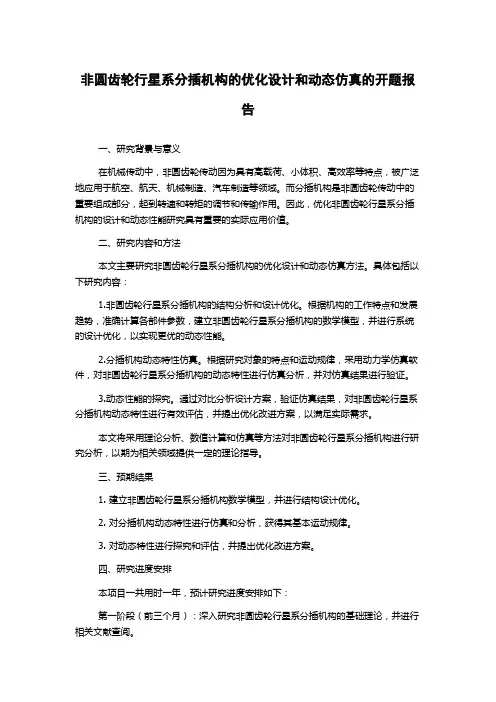

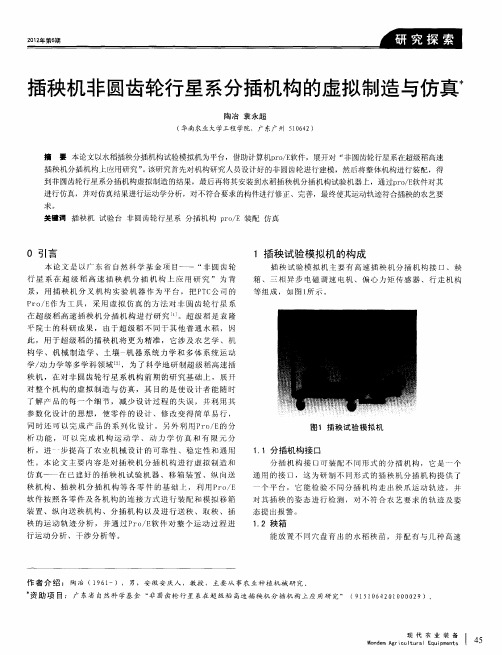

非圆齿轮行星系分插机构的优化设计和动态仿真的开题报告一、研究背景与意义在机械传动中，非圆齿轮传动因为具有高载荷、小体积、高效率等特点，被广泛地应用于航空、航天、机械制造、汽车制造等领域。
而分插机构是非圆齿轮传动中的重要组成部分，起到转速和转矩的调节和传输作用。
因此，优化非圆齿轮行星系分插机构的设计和动态性能研究具有重要的实际应用价值。
二、研究内容和方法本文主要研究非圆齿轮行星系分插机构的优化设计和动态仿真方法。
具体包括以下研究内容：1.非圆齿轮行星系分插机构的结构分析和设计优化。
根据机构的工作特点和发展趋势，准确计算各部件参数，建立非圆齿轮行星系分插机构的数学模型，并进行系统的设计优化，以实现更优的动态性能。
2.分插机构动态特性仿真。
根据研究对象的特点和运动规律，采用动力学仿真软件，对非圆齿轮行星系分插机构的动态特性进行仿真分析，并对仿真结果进行验证。
3.动态性能的探究。
通过对比分析设计方案，验证仿真结果，对非圆齿轮行星系分插机构动态特性进行有效评估，并提出优化改进方案，以满足实际需求。
本文将采用理论分析、数值计算和仿真等方法对非圆齿轮行星系分插机构进行研究分析，以期为相关领域提供一定的理论指导。
三、预期结果1. 建立非圆齿轮行星系分插机构数学模型，并进行结构设计优化。
2. 对分插机构动态特性进行仿真和分析，获得其基本运动规律。
3. 对动态特性进行探究和评估，并提出优化改进方案。
四、研究进度安排本项目一共用时一年，预计研究进度安排如下：第一阶段（前三个月）：深入研究非圆齿轮行星系分插机构的基础理论，并进行相关文献查阅。
第二阶段（三个月至九个月）：根据前期研究成果，建立非圆齿轮行星系分插机构的数学模型，并进行设计优化。
第三阶段（九个月至十二个月）：通过仿真和分析，探究非圆齿轮行星系分插机构的动态特性，并提出优化改进方案。
五、结论非圆齿轮行星系分插机构的优化设计和动态仿真研究，可以有效提高其动态性能，在实际应用中具有重要的指导意义。

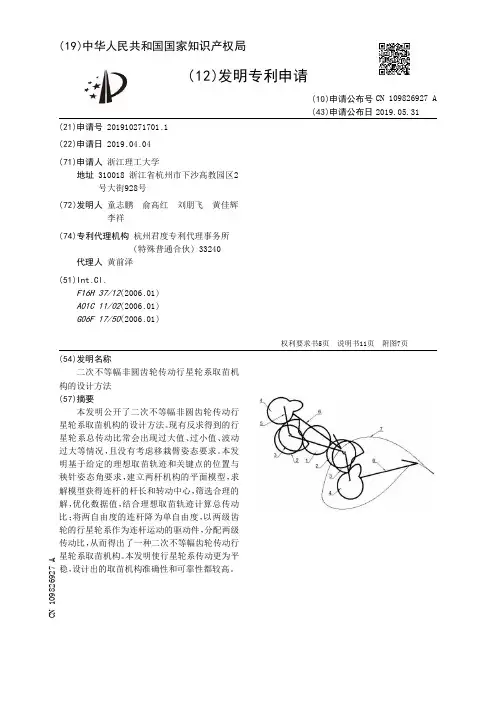

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910271701.1(22)申请日 2019.04.04(71)申请人 浙江理工大学地址 310018 浙江省杭州市下沙高教园区2号大街928号(72)发明人 童志鹏 俞高红 刘朋飞 黄佳辉 李祥 (74)专利代理机构 杭州君度专利代理事务所(特殊普通合伙) 33240代理人 黄前泽(51)Int.Cl.F16H 37/12(2006.01)A01C 11/02(2006.01)G06F 17/50(2006.01)(54)发明名称二次不等幅非圆齿轮传动行星轮系取苗机构的设计方法(57)摘要本发明公开了二次不等幅非圆齿轮传动行星轮系取苗机构的设计方法。
现有反求得到的行星轮系总传动比常会出现过大值、过小值、波动过大等情况，且没有考虑移栽臂姿态要求。
本发明基于给定的理想取苗轨迹和关键点的位置与秧针姿态角要求，建立两杆机构的平面模型，求解模型获得连杆的杆长和转动中心，筛选合理的解，优化数据值，结合理想取苗轨迹计算总传动比；将两自由度的连杆降为单自由度，以两级齿轮的行星轮系作为连杆运动的驱动件，分配两级传动比，从而得出了一种二次不等幅齿轮传动行星轮系取苗机构。
本发明使行星轮系传动更为平稳，设计出的取苗机构准确性和可靠性都较高。
权利要求书5页 说明书11页 附图7页CN 109826927 A 2019.05.31C N 109826927A1.二次不等幅非圆齿轮传动行星轮系取苗机构的设计方法，其特征在于：该方法具体步骤如下：步骤一、根据取苗要求，确定取苗轨迹的五个关键点的坐标以及秧针在各关键点的姿态角：关键点A处秧针开始进入钵苗盘，设定秧针在A点的姿态角为γ1，秧针的姿态角定义为秧针与水平面的夹角；关键点B处秧针夹紧钵苗，设定秧针在B点的姿态角为γ2；关键点C 为取苗结束点，设定秧针在C点的姿态角为γ3；关键点D为持苗阶段点，设定秧针在D点的姿态角为γ4；关键点E落苗点，设定秧针在E点的姿态角为γ5；步骤二、建立五位姿二杆开链机构的数学模型，求解五位姿二杆开链机构的两杆杆长；所述的五位姿二杆开链机构由杆Ⅰ和杆Ⅱ组成，其中FG表示杆Ⅰ，GP表示杆Ⅱ，F为固定铰链点，G为动铰链点，P为杆Ⅱ自由端端点；2.1 建立杆Ⅱ从关键点A运动到另外的第i个关键点时的坐标及位姿转换关系矩阵，i ＝2,3,4,5：其中，关键点A对应杆Ⅱ的位姿为q 1，位姿包括坐标和姿态角；中间变量D 11i ＝cosγ1i ,D 12i ＝-sinγ1i ,D 13i ＝x i -x 1cosγ1i +y 1sinγ1i ,D 21i ＝sinγ1i ,D 22i ＝cosγ1i ,D 23i ＝y i -x 1sinγ1i -y 1cosγ1i ,D 31i ＝0,D 32i ＝0,D 33i ＝1；γ1i ＝γi -γ1，γ1i 表示杆Ⅱ的位姿q i 相对位姿q 1的角位移，第i个关键点对应杆Ⅱ的位姿为q i ，γi 表示杆Ⅱ在第i个关键点处的姿态角，γ1表示杆Ⅱ在关键点A处的姿态角，x i 表示第i个关键点的x坐标，y i 表示第i个关键点的y坐标，x 1表示关键点A的x坐标，y 1表示关键点A的y坐标；2.2建立矩阵坐标方程：其中矢量G 1＝(x g1,y g1)T 中x g1和y g1为位姿q 1对应的G点坐标，G i ＝(x gi ,y gi )T 中x gi 和y gi 为位姿q i 对应的G点坐标，矢量G 1＝(x g1,y g1)T 为未知定量，G i ＝(x gi ,y gi )T 为未知变量；2.3 根据FG杆长不变，建立约束方程：[G i -F]T [G i -F]＝[G 1-F]T [G 1-F] (3)其中矢量F＝(x f ,y f )T 为未知定量，x f 和y f 为固定铰链点F坐标；2.4 将矩阵坐标方程(2)代入约束方程(3)，整理得：H i x f +J i y f +K i ＝0(i＝2,3,4,5) (4)其中H i ＝G i1x g1-G i2y g1+G i3,J i ＝G i2x g1+G i1y g1+G i4,K i ＝G i5x g1+G i6y g1+G i7,G i1＝1-D 11i ,G i2＝D 12i ,G i3＝-D 13i ,G i4＝-D 23i ,G i5＝D 11i D 13i +D 21i D 23i,权 利 要 求 书1/5页2CN 109826927 A。

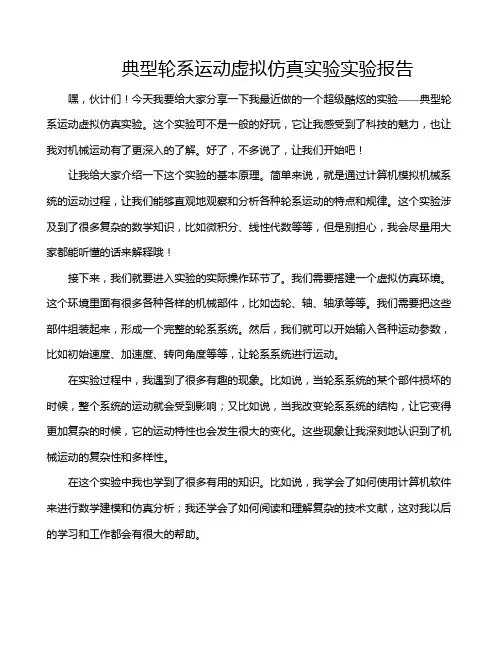

典型轮系运动虚拟仿真实验实验报告嘿，伙计们！今天我要给大家分享一下我最近做的一个超级酷炫的实验——典型轮系运动虚拟仿真实验。
这个实验可不是一般的好玩，它让我感受到了科技的魅力，也让我对机械运动有了更深入的了解。
好了，不多说了，让我们开始吧！让我给大家介绍一下这个实验的基本原理。
简单来说，就是通过计算机模拟机械系统的运动过程，让我们能够直观地观察和分析各种轮系运动的特点和规律。
这个实验涉及到了很多复杂的数学知识，比如微积分、线性代数等等，但是别担心，我会尽量用大家都能听懂的话来解释哦！接下来，我们就要进入实验的实际操作环节了。
我们需要搭建一个虚拟仿真环境。
这个环境里面有很多各种各样的机械部件，比如齿轮、轴、轴承等等。
我们需要把这些部件组装起来，形成一个完整的轮系系统。
然后，我们就可以开始输入各种运动参数，比如初始速度、加速度、转向角度等等，让轮系系统进行运动。
在实验过程中，我遇到了很多有趣的现象。
比如说，当轮系系统的某个部件损坏的时候，整个系统的运动就会受到影响；又比如说，当我改变轮系系统的结构，让它变得更加复杂的时候，它的运动特性也会发生很大的变化。
这些现象让我深刻地认识到了机械运动的复杂性和多样性。
在这个实验中我也学到了很多有用的知识。
比如说，我学会了如何使用计算机软件来进行数学建模和仿真分析；我还学会了如何阅读和理解复杂的技术文献，这对我以后的学习和工作都会有很大的帮助。
这个典型轮系运动虚拟仿真实验让我受益匪浅。
它不仅让我感受到了科技的魅力，还让我对机械运动有了更深入的了解。
我相信，只要我们勇于探索和实践，就一定能够在这个充满无限可能的时代里找到属于自己的位置！。

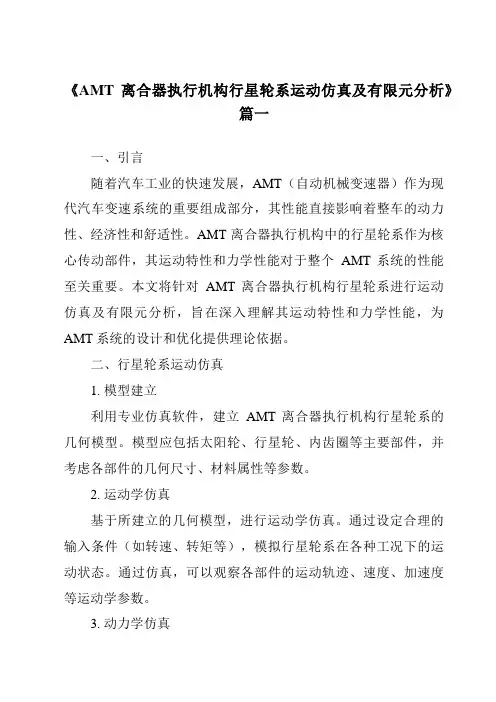

《AMT离合器执行机构行星轮系运动仿真及有限元分析》篇一一、引言随着汽车工业的快速发展，AMT（自动机械变速器）作为现代汽车变速系统的重要组成部分，其性能直接影响着整车的动力性、经济性和舒适性。
AMT离合器执行机构中的行星轮系作为核心传动部件，其运动特性和力学性能对于整个AMT系统的性能至关重要。
本文将针对AMT离合器执行机构行星轮系进行运动仿真及有限元分析，旨在深入理解其运动特性和力学性能，为AMT系统的设计和优化提供理论依据。
二、行星轮系运动仿真1. 模型建立利用专业仿真软件，建立AMT离合器执行机构行星轮系的几何模型。
模型应包括太阳轮、行星轮、内齿圈等主要部件，并考虑各部件的几何尺寸、材料属性等参数。
2. 运动学仿真基于所建立的几何模型，进行运动学仿真。
通过设定合理的输入条件（如转速、转矩等），模拟行星轮系在各种工况下的运动状态。
通过仿真，可以观察各部件的运动轨迹、速度、加速度等运动学参数。
3. 动力学仿真在运动学仿真的基础上，进一步进行动力学仿真。
通过施加外部载荷（如摩擦力、惯性力等），分析行星轮系在受力情况下的运动特性。
通过仿真结果，可以了解各部件的受力情况、应力分布等动力学参数。
三、有限元分析1. 网格划分将AMT离合器执行机构行星轮系的几何模型导入有限元分析软件，进行网格划分。
网格划分的精度将直接影响有限元分析的准确性，因此应选择合适的网格尺寸和划分方法。
2. 材料属性定义根据实际材料，定义各部件的材料属性，如弹性模量、密度、泊松比等。
这些材料属性将直接影响有限元分析的结果。
3. 边界条件设定根据实际工作情况，设定边界条件，如约束、载荷等。
通过设定合理的边界条件，使有限元分析更接近实际工作情况。
4. 应力与变形分析通过有限元分析，可以得出各部件的应力分布、变形情况等力学性能参数。
通过对这些参数的分析，可以了解行星轮系在受力情况下的力学性能，为优化设计提供依据。
四、结果与讨论1. 运动仿真结果分析通过对AMT离合器执行机构行星轮系的运动仿真，可以得出各部件的运动轨迹、速度、加速度等运动学参数。
《AMT离合器执行机构行星轮系运动仿真及有限元分析》篇一一、引言AMT（自动机械传动）技术已经成为现代汽车制造中的重要部分。
作为关键传动装置之一，离合器执行机构的性能对整车的稳定性和经济性至关重要。
而行星轮系作为离合器执行机构的重要组成部分，其设计合理与否直接影响着离合器的使用性能和寿命。
因此，对AMT离合器执行机构的行星轮系进行运动仿真和有限元分析具有重要的工程意义。
本文旨在通过对AMT离合器执行机构的行星轮系进行运动仿真及有限元分析，以评估其运动性能和强度，并寻求优化的方法。
二、运动仿真分析1. 模型建立我们使用专业的仿真软件对AMT离合器执行机构的行星轮系进行建模。
模型中，我们详细考虑了各个零部件的几何尺寸、材料属性以及装配关系等。
通过精确的建模，我们可以更准确地模拟行星轮系的运动过程。
2. 仿真过程在仿真过程中，我们设定了合理的运动参数和约束条件，如输入转速、输出负载等。
然后，通过仿真软件模拟行星轮系在各种工况下的运动情况，包括启动、加速、减速等过程。
3. 结果分析通过仿真结果，我们可以观察到行星轮系在运动过程中的速度、加速度、受力等变化情况。
通过对这些数据的分析，我们可以评估行星轮系的运动性能，如传动效率、平稳性等。
同时，我们还可以通过仿真结果发现设计中存在的问题和不足，为后续的优化提供依据。
三、有限元分析1. 网格划分与模型准备在有限元分析中，我们将建立的行星轮系模型导入到有限元分析软件中，并进行网格划分。
网格的划分要尽可能地细化，以保证分析的准确性。
同时，我们还需要考虑材料的属性、接触关系等因素。
2. 加载与约束在有限元分析中，我们需要对模型施加必要的加载和约束。
加载包括各种工况下的力、力矩等，而约束则是为了保证模型在分析过程中的稳定性。
通过施加适当的加载和约束，我们可以模拟出实际工况下行星轮系的受力情况。
3. 结果分析通过对有限元分析结果的处理，我们可以得到行星轮系在各种工况下的应力、应变、位移等数据。

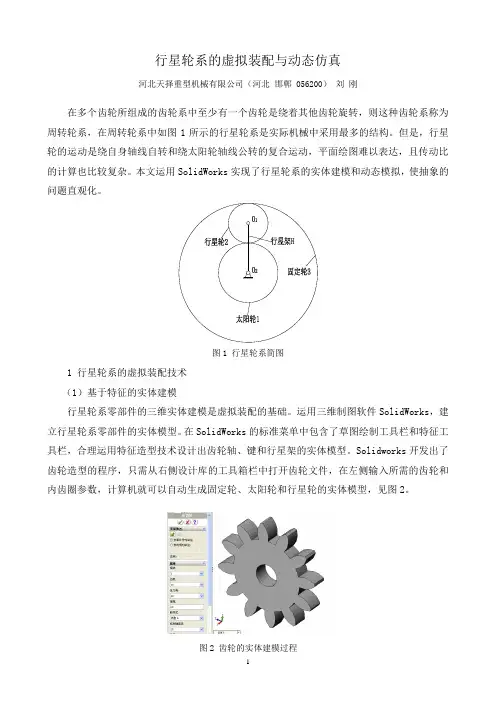

行星轮系的虚拟装配与动态仿真河北天择重型机械有限公司（河北邯郸 056200）刘刚在多个齿轮所组成的齿轮系中至少有一个齿轮是绕着其他齿轮旋转，则这种齿轮系称为周转轮系，在周转轮系中如图1所示的行星轮系是实际机械中采用最多的结构。
