三维地质建模技术及在工程中的应用

三维地质建模技术存在的问题与具体运用三维地质建模技术是近年来在地质科学领域迅速发展的一种新技术，它通过建立三维模型，对地质体的形态、结构、物质组成等进行数字化描述，为地质研究提供了更加直观、精确和高效的方法。

然而，在实际应用中，三维地质建模技术也存在着一些问题和挑战。

**一、三维地质建模技术存在的问题**1. 数据获取困难：地质数据通常来源于各种不同的勘探手段，如地震、钻探、测井等，这些数据在空间和时间上往往存在不连续性，给建模带来了一定的难度。

2. 模型精度问题：由于地质体的复杂性和不确定性，三维地质模型的精度往往受到多种因素的影响，如数据质量、建模方法、计算精度等，导致模型精度难以保证。

3. 模型应用范围有限：目前，三维地质建模技术主要应用于石油、天然气、地热等能源领域，在其他领域的应用尚不广泛，需要进一步拓展应用范围。

4. 技术成本较高：三维地质建模技术需要依托高端计算机和软件，投资成本较高，且需要专业技术人员进行操作和维护，使用成本也相对较高。

**二、三维地质建模技术的具体运用**1. 石油天然气勘探：三维地质建模技术可以用于油藏描述和预测，提高石油天然气的开采效率。

通过建立三维模型，可以清晰地看到油藏的形态、构造、储层物性等特征，为油田开发提供重要的决策依据。

2. 地质灾害防治：三维地质建模技术可以用于滑坡、泥石流等地质灾害的预测和防治，为政府和相关部门提供科学依据，减少灾害损失。

3. 水资源管理：通过三维地质建模技术，可以了解地下水的分布、流动和储存情况，为水资源管理提供科学依据，提高水资源利用效率。

4. 环境监测与评价：三维地质建模技术可以用于环境监测和评价，了解环境污染物的分布和迁移情况，为环保部门提供科学依据，促进环境保护。

5. 矿产资源开发：通过三维地质建模技术，可以了解矿产资源的分布情况，为矿产资源开发提供科学依据，提高矿产资源开发效率。

综上所述，三维地质建模技术作为一种新兴的技术手段，在地质科学领域具有广泛的应用前景。

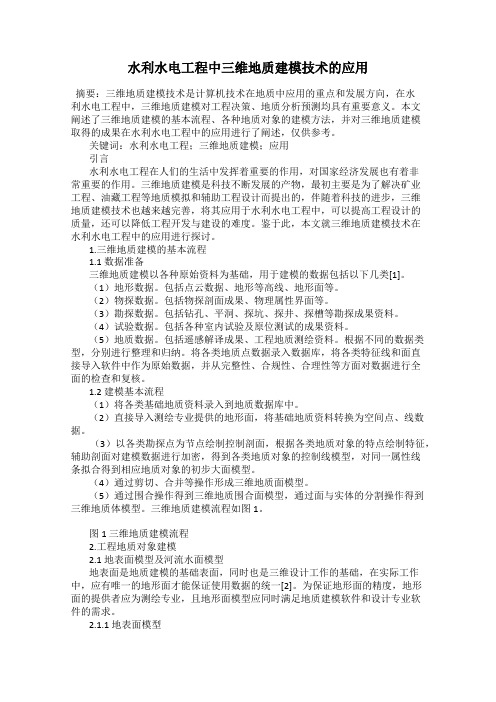

水利水电工程中三维地质建模技术的应用摘要：三维地质建模技术是计算机技术在地质中应用的重点和发展方向，在水利水电工程中，三维地质建模对工程决策、地质分析预测均具有重要意义。

本文阐述了三维地质建模的基本流程、各种地质对象的建模方法，并对三维地质建模取得的成果在水利水电工程中的应用进行了阐述，仅供参考。

关键词：水利水电工程；三维地质建模；应用引言水利水电工程在人们的生活中发挥着重要的作用，对国家经济发展也有着非常重要的作用。

三维地质建模是科技不断发展的产物，最初主要是为了解决矿业工程、油藏工程等地质模拟和辅助工程设计而提出的，伴随着科技的进步，三维地质建模技术也越来越完善，将其应用于水利水电工程中，可以提高工程设计的质量，还可以降低工程开发与建设的难度。

鉴于此，本文就三维地质建模技术在水利水电工程中的应用进行探讨。

1.三维地质建模的基本流程1.1 数据准备三维地质建模以各种原始资料为基础，用于建模的数据包括以下几类[1]。

（1）地形数据。

包括点云数据、地形等高线、地形面等。

（2）物探数据。

包括物探剖面成果、物理属性界面等。

（3）勘探数据。

包括钻孔、平洞、探坑、探井、探槽等勘探成果资料。

（4）试验数据。

包括各种室内试验及原位测试的成果资料。

（5）地质数据。

包括遥感解译成果、工程地质测绘资料。

根据不同的数据类型，分别进行整理和归纳。

将各类地质点数据录入数据库，将各类特征线和面直接导入软件中作为原始数据，并从完整性、合规性、合理性等方面对数据进行全面的检查和复核。

1.2 建模基本流程（1）将各类基础地质资料录入到地质数据库中。

（2）直接导入测绘专业提供的地形面，将基础地质资料转换为空间点、线数据。

（3）以各类勘探点为节点绘制控制剖面，根据各类地质对象的特点绘制特征，辅助剖面对建模数据进行加密，得到各类地质对象的控制线模型，对同一属性线条拟合得到相应地质对象的初步大面模型。

（4）通过剪切、合并等操作形成三维地质面模型。

3D地质建模技术在测绘中的应用一、引言随着科技的不断进步，地质测绘领域也在不断发展和创新，其中3D地质建模技术正成为现代测绘业中的一项重要工具。

本文将探讨3D地质建模技术在测绘中的应用，并分析其优势和挑战。

二、3D地质建模技术的定义与原理3D地质建模技术是一种通过收集大量地质数据，利用计算机软件对地质现象进行模拟和渲染的技术。

它的原理是基于地质测量数据和地质理论，将地质数据转化为三维数字模型，以实现对地下地质结构的准确描述和分析。

三、3D地质建模技术在地质资源勘查中的应用1. 矿产资源勘查3D地质建模技术可以通过对地下矿床的三维模拟，帮助矿业公司准确评估矿产储量、分布和质量，从而制定合理的开采方案。

同时，这项技术还能帮助工程师预测地下水位、岩层稳定性等因素，以减少事故风险。

2. 油气勘探在油气勘探中，3D地质建模技术可以帮助分析和预测油气储量、流体运移路径以及油气藏的分布情况。

通过模拟地下地质结构，勘探人员可以更精准地选取钻探点位，提高勘探的成功率。

四、3D地质建模技术在灾害预测与防控中的应用1. 地震灾害预测地震是一种具有极强破坏性的自然灾害，而3D地质建模技术可以通过模拟地震波传播路径、地下断层和岩层稳定性等因素，预测地震发生的可能性和破坏程度，进而帮助人们采取相应的预防和减灾措施。

2. 地质灾害防控山体滑坡、地面沉降等地质灾害对人类和建筑物造成了严重威胁，而利用3D地质建模技术，可以对潜在的地质灾害进行预测和分析。

通过对地下结构进行数字模拟，可以准确评估地质灾害的危险程度，以便及时采取相应的预防和防控措施。

五、3D地质建模技术的优势与挑战1. 优势（1）高精度：3D地质建模技术能够利用大量数据实现对地下地质结构的详细描述，提高测绘数据的精确度。

（2）可视化：通过三维数字模型，人们可以直观地了解地质结构，并更好地分析数据和相关信息。

（3）预测性：3D地质建模技术能够辅助预测地下地质灾害、矿产储量等重要信息，为决策提供科学依据。

矿产资源M ineral resources三维地质建模技术在找矿中的应用尹东红摘要：本文深入研究了地质建模、矿床建模和矿产资源评估，这些技术在地质学和资源勘探领域中扮演着关键角色。

地质建模是通过创建地下地层的数学或计算模型，以更好地理解地下岩层的分布、性质和结构。

三维地质建模的重要性体现在找矿、石油勘探、水资源管理、环境研究和地震学中的应用。

这一过程整合了各种地质数据，如钻探数据、遥感数据和地球物理数据，为资源勘探和地质研究提供参考。

关键词：三维建模；找矿；地质三维地质建模在地质和矿产勘探领域具有极其重要的作用。

它提供了精确的地质信息呈现，包括地层分布、岩性、矿化体分布等，使地质学家和勘探人员更好地理解地下地质情况，有助于更高效地进行矿产勘探和开发。

此外，三维地质建模也支持资源评估和储量估计，帮助确定矿床的体积、品位和储量，从而支持合理的资源规划和决策制定。

通过提供更全面的地下信息，它还有助于降低勘探风险，减少无效探测，从而节约成本。

环境影响评价也受益于三维地质建模，因为它可以帮助预测矿床开发对周围环境的影响，支持环保监测和可持续矿产开发。

此外，三维地质建模为矿床的合理规划和设计提供了基础，从确定最佳采矿方法到设施位置和通风系统的规划，以确保采矿活动的高效性和安全性。

这项技术还提供了强大的数据可视化工具，有助于不同利益相关者更容易地理解地质情况，进行决策和交流，这在矿产开发项目的合作和社会接受度方面尤为重要。

三维地质建模促进了地质科学的发展，鼓励地质学家和工程师在地质建模算法和技术上的研究，以不断提高建模的准确性和效率。

因此，三维地质建模不仅提高了矿产勘探和开发的效率和准确性，还有助于减少环境影响和勘探风险，支持可持续矿产开发，是地质和矿产领域不可或缺的工具。

1 三维地质建模技术的原理和方法1.1 地质数据采集方法（1）遥感技术。

地质勘查是遥感技术的一个重要应用领域。

遥感数据可用于发现和识别地质特征，如地层、矿床、构造线aments等。

浅谈三维地质建模现状及在工程地质勘察应用中问题探讨摘要：对三维地质建模数据模型、算法、方法及软件开发等方面的进展情况进行了总结，并探讨了三维地质建模在工程地质勘察应用中遇到的问题及面临的挑战：（1）没有统一的三维地质建模标准；（2）三维地质模型的实时更新困难；（3）“正演”三维地质建模尚未实现，三维地质模型的准确性、精确度难以保障；（4）三维地质建模在工程地质勘察工作中的实用性有待加强。

关键词：三维地质建模；研究现状；工程地质勘察Abstract：This article summarizes the progress of data model，methods，andthe software development of the three-dimensional geological modeling. Then the problem and challenge we faced in the application of the three-dimensional geological modeling in engineering geological investigation are discussed：（1）there is no uniform 3d geological modeling standard；（2）the difficulties in updating 3d geological model in real time；（3）3d geological model has not been constructed in "forward" way. The accuracy of 3d geological model is hard to be guaranteed；（4）the practicability of 3d geological modeling in engineering geological investigation needs to be strengthened.Key words：three-dimensional geological modeling；the progress of the research；engineering geological investigation引言所谓三维地质模型是指：使用适当的数据结构在计算机中建立起能反映地质构造的形态、各构造要素之间的关系以及地质体空间物性分布等地质特征的数学模型[1]。

三维地质建模在水利水电工程中应用摘要随着我国经济发展水平的不断提高，水利水电工程建设取得了显著成果，三维地质建模技术近年来在水利水电工程中应用日趋普遍。

本文将介绍三维地质建模应用流程，结合具体工程实例，探究其在水利工程中的应用过程，以体现该技术优势。

关键词三维地质建模；水利水电工程；应用优势水利水电工程经常面临复杂的地层及构造，涉及到的地质信息日趋增多且更加复杂化、多元化，二维静态表达方式对地质资料分析缺乏直观性，难以真实反映出地质情况。

由此，采用三维地质建模，借助信息化技术及数字化技术，大大提高了数据收集、处理效果，实现地层界面、断层等的可视化分析，下面将详细介绍具体应用流程及方法。

1三维地质建模基本流程11准备数据对原始数据进行筛选，并对筛选出的数据建模。

用于建模的数据除了地形数据、物探数据、勘探数据以外，还包括试验数据。

分别对这些数据整理归纳，录入到数据库中，将不同地质点的数据，最后导入软件中作为原始数据，全面检查及复核，保证数据真实、完整。

12建模流程首先，将整理好的各类基础地质资料录入到地质数据库内，然后再将数据导入地形面，这样一来，可以将地质资料转换为空间点及线数据。

绘制特征，依据不同地质对象特点，在这之前要先绘制控制剖面，加密建模数据，将得到各类地质对象的控制线模型，随后就可以初步将大面模型拟合出来。

然后形成三维地质模型，通过合并、剪切等基础操作，实体与面的分割操作后，将得到最终的三维地质体模型。

地质平面图是一个二维坐标，有、、三个值，这三个值均是通过地形内插方式得到，然后将二维坐标再转换为三维坐标，即得到，，，得到以下公式1公式中，剖面的起点地理坐标为,,；剖面地层，坐标为，；其中，α为剖面的方位角，与表示为剖面图水平及垂直状态下的比例。

使用模型构筑数据网络，这里主要指钻探数据，这是形成三维模拟基本形态的重要步骤。

由钻孔数据、探槽数据共同组成了地下三维地质体构网，必须先进行钻孔数据分层处理，主要得到含矿层、覆盖层等地质信息，然后才能进行三维地质体构网，完成这项工作以后，才能进行构网，得到各深度数据。

三维建模论文：三维地质建模技术的研究与应用摘要针对萨北开发区井网密度不断加大、剩余油分布高度零散的实际情况,二维的砂体沉积相带图和构造图已不能满足特高含水后期工作的需要。

充分利用三维可视化建模软件的功能,描述密井网条件下的精细构造特征和砂体发育特征,揭示储层厚度、渗透率、孔隙度等属性数据的分布状况,为寻找剩余油富集区提供地质依据,并为油藏数字化工作探索出一条切实可行的方法。

关键词: 三维可视化建模软件构造1、三维地质建模技术的关键1.1 建立三维构造地质模型的技术关键构造模型的建立主要由断层模拟、三维网格化、建立地层格架三部分组成,它是三维地质建模的基础,其精度直接影响到最终的模拟结果。

在建模流程中, Petrel软件定义断层的方法很多,根据断层polygon、地层解释层面、输入的构造图、fault stick、断点都能生成断层。

萨北开发区断层主要由测井解释对比得到的断点信息确定的,因此采用断点信息来构建断层。

利用断点信息,通过make surface形成断层面,断面转换成模拟断面形状的线,线转换成模型中定义断层形状的Key Pillar。

断层模型建好后,利用已建立的断层和设置的边界经过Pillar网格化、make horizon、make zone三个步骤建立骨架模型。

垂向上则利用地层对比结果,建立地层格架。

1.1.1校正斜井轨迹与斜井断点数据由于斜井只有地面坐标和地下坐标,断点深度是测量深度,在二维上进行断点组合难度大且准确率低,所以在建立构造模型时,应用petrel软件内置的斜井轨迹校正程序,输入斜井的井斜角、方位角数据,建立斜井轨迹模型。

对斜井的层面海拔深度进行校正,将测井解释层面深度回送到斜井井轨迹上,输出斜井轨迹数据,将对应层面点坐标及垂深进行校正。

校正后使断点与斜井轨迹吻合,能准确反映出断点空间的真实位置,降低组合难度。

图1 斜井断点与轨迹图2 lock to well top 示意图1.1.2确保断层面穿过油层部位断点结合断点平面上分布形态、断距变化的规律、断层面倾向和性质以及断层面两侧地层层位落差等,从上到下逐层将油层部分断点于相邻的Key Pillar进行锁定,确保断层平面在油层部位穿过断点。

一、三维地质建模的用途1.1 三维地质建模在资源勘探和开发中的重要性三维地质建模是利用计算机软件对地质数据进行处理和分析，将地质信息以三维模型的方式呈现出来。

这种技术不仅可以帮助地质学家和地质工程师更直观地理解地质情况，还可以为资源勘探和开发提供重要的决策依据。

通过三维地质建模，可以更加准确地确定矿藏的分布、构造地质体的形状和空间分布等重要信息，为资源勘探和开发提供可靠的地质依据。

1.2 三维地质建模在工程地质中的应用除了在资源勘探和开发领域，三维地质建模也在工程地质领域有着重要的应用价值。

在土木工程、岩土工程、地下工程等领域，三维地质建模可以帮助工程师更好地理解地下地质情况，预测地质灾害风险，设计合理的工程方案，提高工程施工的安全性和效率。

1.3 三维地质建模在地质科学研究中的意义在地质科学研究领域，利用三维地质建模技术可以更好地模拟地质过程、研究地质现象，为科学家提供更加直观、可靠的研究工具，推动地质学科的发展。

二、三维地质建模的现状2.1 技术发展随着计算机技术和地球科学领域的不断进步，三维地质建模技术得到了快速发展。

目前，已经出现了一系列成熟的地质建模软件，这些软件能够处理各种地质数据，实现从二维数据到三维模型的转换，为地质建模提供了强大的工具支持。

2.2 应用广泛三维地质建模技术已经在资源勘探、矿产开发、地质灾害预测、工程设计等领域得到了广泛的应用。

许多重大的地质工程项目都离不开三维地质建模技术的支持，这种技术已经成为地质领域必不可少的工具。

2.3 存在问题目前，三维地质建模技术仍然存在一些问题，比如数据质量不高、模型精度不够、计算效率低等。

这些问题制约了该技术在实际应用中的效果和范围，需要进一步的研究和改进。

三、三维地质建模面临的问题3.1 数据获取难题地质数据的获取一直是三维地质建模的难点之一。

地质数据涉及到多个学科领域，涵盖了地质勘探、地球物理勘探、地球化学勘探等多个方面，如何整合这些数据并且确保其准确性是一个重大挑战。
