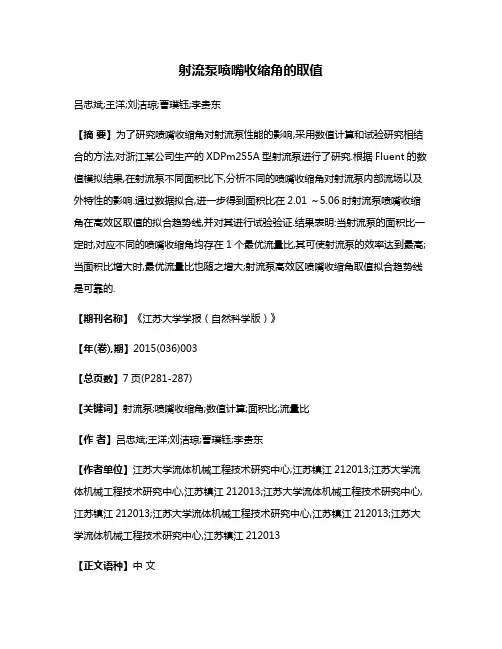

射流泵喷嘴收缩角的取值吕忠斌;王洋;刘洁琼;曹璞钰;李贵东【摘要】为了研究喷嘴收缩角对射流泵性能的影响,采用数值计算和试验研究相结合的方法,对浙江某公司生产的XDPm255A型射流泵进行了研究.根据Fluent的数值模拟结果,在射流泵不同面积比下,分析不同的喷嘴收缩角对射流泵内部流场以及外特性的影响.通过数据拟合,进一步得到面积比在2.01 ～5.06时射流泵喷嘴收缩角在高效区取值的拟合趋势线,并对其进行试验验证.结果表明:当射流泵的面积比一定时,对应不同的喷嘴收缩角均存在1个最优流量比,其可使射流泵的效率达到最高;当面积比增大时,最优流量比也随之增大;射流泵高效区喷嘴收缩角取值拟合趋势线是可靠的.【期刊名称】《江苏大学学报（自然科学版）》【年(卷),期】2015(036)003【总页数】7页(P281-287)【关键词】射流泵;喷嘴收缩角;数值计算;面积比;流量比【作者】吕忠斌;王洋;刘洁琼;曹璞钰;李贵东【作者单位】江苏大学流体机械工程技术研究中心,江苏镇江212013;江苏大学流体机械工程技术研究中心,江苏镇江212013;江苏大学流体机械工程技术研究中心,江苏镇江212013;江苏大学流体机械工程技术研究中心,江苏镇江212013;江苏大学流体机械工程技术研究中心,江苏镇江212013【正文语种】中文【中图分类】TH311射流泵是利用射流紊动扩散作用来传递质量和能量的一种流体机械［1］.其本身没有运动部件，具有密封性好、工作可靠和安装维护方便等优点.因此，射流泵被广泛应用于电力、冶金、水利、化工、环境保护以及航空航天等领域［2-5］.但是，由于内部漩涡、流动摩擦以及液流扩散带来的损失，射流泵的效率普遍偏低［6-7］.尽管国内外学者已经就射流泵的喷嘴直径、喉管直径、喉管长度和喉嘴距等方面对射流泵性能的影响进行了大量研究［8-11］，目前工程上喷嘴收缩角取值范围较大，往往缺乏一定的确定性，对射流泵性能的影响较大，于是喷嘴收缩角的研究价值凸显.笔者采用数值计算和试验研究相结合的方法，就XDPm255A型射流泵喷嘴收缩角对射流泵性能的影响进行研究.根据数值计算结果，在不同面积比时，分析不同喷嘴收缩角下射流泵的内部流动特性以及外特性.通过数据拟合，试图得到一定面积比范围内喷嘴收缩角取优的拟合趋势线.再通过试验研究，验证拟合趋势线的可靠性并应用于工程实践.1 研究对象1.1 射流泵量纲一参数通常在描述射流泵的性能、基本性能方程及相似定律时，均采用量纲一参数.射流泵的主要量纲一参数如下:1)研究时的设定参数面积比为式中:F2为喉管断面面积，m2;F1为喷嘴出口断面面积，m2.2)数值计算或试验时的设定值流量比为式中:Qs为被抽送流体流量，m3·h-1;Q1为工作流体流量，m3·h-1.3)数值计算或试验所得值扬程比为式中:H2为射流泵出口扬程，m;Hs为被抽送流体扬程，m;H1为工作流体扬程，m.4)数值计算或试验研究的目标值效率为式中:ρ为密度;g为重力加速度.1.2 射流泵基本参数及建模XDPm255A型射流泵整机的性能参数:泵最大流量Qmax=4.5 m3·h-1;泵最高扬程Hmax=60 m;喷嘴处最高扬程Hsmax=25 m;泵功率P=6.5 kW.其射流部分的主要设计参数:喷嘴收缩角α=33.2°;喷嘴出口直径d0=6 mm;喉管入口段收缩角β=49.5°;喉管直径d3=8.7 mm;喉嘴距Lc=12.5 mm;喉管长度Lh=45 mm;喷嘴出口圆柱段长度l=3 mm;出口扩散角θ=5.8°.采用Pro/E软件构建射流泵计算区域的3维水体模型如图1所示.图1 计算区域3维模型图1.3 网格划分计算模型采用Fluent前处理软件GAMBIT进行网格划分，划分时采用适应性较强的四面体非结构网格［12］.为了确定最佳网格数，选取网格数为65万到200万的6组模型进行数值计算.对数值计算结果进行比较后发现，在网格数达到150万后，效率波动稳定在0.5%以内.因此，综合考虑计算机性能，最终选取计算模型的最佳网格数为150万.1.4 边界条件等相关软件设置采用RNG k-ε模型［13］对该射流泵进行数值模拟计算.进口边界条件中高压水进口和低压水进口(如图1所示)均采用速度进口;出口边界条件采用自由出流;壁面边界条件为在固壁处采用无滑移边界条件，近壁区采用标准壁面函数修正湍流模型. 压力和速度的耦合方式采用SIMPLE算法.在四面体网格中，采用2阶中心差分格式离散控制方程组的源项和扩散项，并用2阶迎风格式离散控制方程组的对流项.松弛因子先保持默认值，然后根据计算情况做适当的调整.计算收敛精度为10-4. 收敛判据:所有残差均小于10-4;出口压力值稳定，不再随着迭代次数的增加而变化.1.5 性能曲线将模拟和试验值根据式(2)-(4)进行计算，得出的射流泵外特性模拟结果和试验结果进行对比分析，绘出的性能对比曲线如图2所示.图2 原泵性能曲线对比图图2中，数值模拟计算得到的扬程比和效率值均与试验结果较为接近.经进一步计算，模拟所得扬程比平均相对误差约为1.78%，效率平均相对误差约为2.39%，则模拟计算精度较高，对该射流泵的数值模拟计算是可靠的.2 数值计算与分析在实际工程应用中，XDPm型射流泵常用的面积比为2.01～5.06.而锥直形喷嘴［14］在30倍大气压下时，多采用15.0°～45.0°的喷嘴收缩角.结合XDPm255A型射流泵的结构要求与实际工艺水平，并考虑收缩角过小引起的流速太快可能带来其他不利影响，工程上XDPm255A型射流泵常用的喷嘴收缩角为25.0°～35.0°.选取面积比为 2.01，3.01，3.48，4.01 和 5.06的射流泵进行研究，在每个面积比下对喷嘴收缩角分别为25.0°，27.5°，30.0°，32.5°和35.0°这5 种不同结构形式的模型进行各工况下的数值模拟计算.文中着重对面积比为2.01，3.48和5.06的射流泵进行分析.2.1 面积比为2.01时的数值计算结果分析当面积比为2.01时，对5种不同喷嘴收缩角下的射流泵进行定常数值计算.再选取喷嘴收缩角为25°，30°和35°时的射流泵进行着重分析.在 R=2.01时，相应的模拟效率曲线如图3所示.图3 流量比与效率关系曲线(R=2.01)从图3可以看出:在不同流量比下，喷嘴收缩角为25.0°时射流泵的效率值最高，喷嘴收缩角为35.0°时，射流泵的效率值最低;在不同喷嘴收缩角下，射流泵的效率曲线分布趋势基本一致;每个喷嘴收缩角都存在一个最高效率点和其对应的最优流量比.选取流量比为0.49时射流泵的数值计算结果进行分析.静压分布如图4所示.图4 静压分布图从图4可以看出:对于面积比一定的射流泵，当喷嘴收缩角为25.0°时，喷嘴出口的压力较小;随着射流泵喷嘴收缩角的增大，喷嘴出口处压力逐渐增大;且当喷嘴收缩角为30.0°和35.0°时，2种结构下射流泵的静压分布情况基本一致.速度分布如图5所示.图5 速度分布图从图5可以看出:对于面积比一定的射流泵，当喷嘴收缩角较小时，流场中速度较快且衰减较慢;随着喷嘴收缩角的增大，喷嘴出口速度减小，流体的压力恢复较快.面积比为2.01时不同喷嘴收缩角下的射流泵效率尽量取最高值后的效率-喷嘴收缩角连线(简称取高效率连线)如图6所示.图6 取高效率连线(R=2.01)结合图3，从图6可以看出:随着喷嘴收缩角的增大，射流泵的整体效率逐渐降低.参照文献［15］以最高效率下降3%来确定射流泵的高效区，由图6可知:面积比为2.01时，射流泵高效区的效率为26.97%～27.8%，相应的较优喷嘴收缩角取值范围为25.0°～34.8°，即为喷嘴收缩角的取优范围.因此，可以得出:面积比为2.01时，射流泵在高效区可取的喷嘴收缩角最大值为34.8°.2.2 面积比为3.48时的数值计算结果分析当面积比为3.48时，数值模拟计算及分析方法与2.01时相同，相应的效率曲线如图7所示.图7 流量比与效率曲线(R=3.48)从图7可以看出:不同喷嘴收缩角下，射流泵的效率曲线分布趋势基本一致;在流量比为0.7时，喷嘴收缩角为30.0°和35.0°的射流泵的效率值几乎相等.在R=3.48时取高效率连线如图8所示.参照面积比为2.01时射流泵喷嘴收缩角取优的方法，从图8可以看出:面积比为3.48时，射流泵在高效区可取的喷嘴收缩角最大值为31.4°，最小值不变.图8 取高效率连线(R=3.48)2.3 面积比为5.06时的数值计算结果分析当面积比为5.06时，数值模拟计算及分析方法亦相同，相应效率曲线如图9所示. 图9 流量比与效率关系曲线(R=5.06)从图9可以看出:喷嘴收缩角为25.0°和35.0°时，射流泵的效率曲线分布趋势基本一致;喷嘴收缩角为30.0°时，效率曲线分布不规律，且此时当流量比为1.96时，射流泵的效率最低.同样参照面积比为2.01时射流泵喷嘴收缩角取优的方法，从图10可以得出:面积比为5.06时，射流泵在高效区可取的喷嘴收缩角最大值为26.9°.图10 取高效率连线(R=5.06)从图3，7，9中可以得出:当射流泵的面积比一定时，对应不同的喷嘴收缩角均存在一个最优流量比，使射流泵的效率达到最高;而当面积比增大时，射流泵的最优流量比也随之增大.这一点对于提高射流泵的效率具有重要的理论与实际意义.2.4 面积比为3.01和4.01时的喷嘴收缩角取优面积比为3.01和4.01时不同喷嘴收缩角下射流泵取高效率的连线分别如图11，12所示.参照面积比为2.01时射流泵喷嘴收缩角取优的方法，可以得出:面积比为3.01时，射流泵在高效区可取的喷嘴收缩角最大值为33.6°;面积比为4.01时，其最大值为29.1°.图11 取高效率连线(R=3.01)图12 取高效率连线(R=4.01)2.5 拟合曲线综合以上分析可知:5种面积比结构形式下的射流泵，均存在使其一直处于高效区的喷嘴收缩角.当面积比为2.01，3.01，3.48，4.01 和5.06 时，对应喷嘴收缩角取优范围的最大值分别为34.8°，33.6°，31.4°，29.1°和26.9°，最小值为25.0°不变.使用Excel软件拟合5种面积比结构形式下射流泵喷嘴收缩角取优的上下限值如图13所示，可以得到面积比在2.01～5.06的范围内时，图13中阴影部分的射流泵较优喷嘴收缩角的取值范围，而范围上限曲线即为射流泵在不同面积比下高效区喷嘴收缩角最大可取值的拟合趋势线.图13 数值计算结果拟合曲线从图13可以看出:随着面积比增大，喷嘴收缩角在高效区的取值范围呈逐渐缩小的趋势，这对于实际工程应用具有一定参考价值.同时，高效区喷嘴收缩角最大取值随着面积比而循着拟合趋势线变化，这种规律对于工程应用中需要尽量取大喷嘴收缩角的情况具有较大指导意义.3 试验验证3.1 试验装置选取面积比为3.48，喷嘴收缩角分别为25.0°，27.5°，30.0°，32.5°和35.0°的射流泵进行试验研究，射流泵试验装置简图如图14所示.图14 射流泵试验装置简图当试验装置稳定运行时，控制调节阀，依次测量流量比为0.70，0.92，1.12和1.36时每个射流泵的外特性.3.2 试验结果及分析对不同喷嘴收缩角的射流泵进行试验，选取喷嘴收缩角为25.0°，30.0°和35.0°时的试验进行着重说明.相应的射流泵效率试验值与模拟值对比曲线如图15所示.图15 流量比与效率对比曲线将试验所得效率曲线与模拟值的效率曲线进行比较分析，发现相应流量比下射流泵的效率值偏差在3%以内.再次证明，数值计算较为真实地反映了射流泵的流动特性. 图16为面积比等于3.48时不同喷嘴收缩角下射流泵试验所得的取高效率连线与模拟所得的对比图，可以发现两条曲线的趋势基本一致.用与前文数值计算结果分析时相同方法可求得，射流泵在高效区可取喷嘴收缩角的试验最大值为32.1°，而由数值计算结果求得的最大值为31.4°，二者十分接近，从而间接验证了前文所得拟合趋势线的可靠性.图16 试验所得的取高效率连线与模拟值对比图4 结论1)根据数值计算结果，在不同面积比下，分析不同的喷嘴收缩角对射流泵效率的影响.研究表明:面积比一定时，对应不同的喷嘴收缩角均存在最优的流量比使效率最高;随着面积比的增大，射流泵的最优流量比也逐渐增大.2)通过数据拟合，得到面积比在2.01～5.06时，射流泵喷嘴收缩角的取优范围及高效区收缩角最大取值的拟合趋势线.由拟合趋势线可以看出:随着面积比的增大，射流泵高效区的喷嘴收缩角最大可取值循着趋势线变化.这对射流泵的设计和工程应用意义重大.3)对面积比一定的射流泵进行试验分析，验证了拟合趋势线的准确性.4)本研究成果已应用于XDPm系列产品中，为射流泵的进一步研究和实际工程应用中喷嘴收缩角的合理取值提供了指导.参考文献(References)【相关文献】［1］曾庆龙，龙新平，肖龙洲，等.环形射流泵结构优化设计［J］.排灌机械工程学报，2014，32(2):98-102.Zeng Qinglong，Long Xinping，Xiao Longzhou，et al.Structure optimization of annular jet pumps［J］.Journal of Drainage and Irrigation MachineryEngineering，2014，32(2):98-102.(in Chinese)［2］Wu Xiongjun，Jin-Keun C，Sowmitra S，et al.Experimental and numerical investigation of bubble augmented waterjet propulsion ［J］.Journal of Hydrodynamics，2012，24(5):635-647.［3］Zhang Fenghua，Liu Haifeng，Xu Junchao，et al.Experimental investigation on noise of cavitation nozzle and its chaotic behaviour［J］.Chinese Journal of Mechanical Engineering，2013，26(4):758-762.［4］Yang Yousheng，Xie Yingchun，Nie Songlin.Nozzle optimization for water jet propulsion with a positive displacement pump［J］.Chinese Ocean Engineering Society，2014，28(3):409-419.［5］Eves J，Toropov V V，Thompson H M，et al.Design optimization of supersonic jet pumps using high fidelity flow analysis［J］.Struct Multidisc Optim，2012，45:739-745. ［6］Shah A，Chughtai I R，Inayat M H.Experimental and numerical analysis of steam jet pump ［J］.International Journal of Multiphase Flow，2011，37:1305-1314.［7］Shah A，Chughtai I R，Inayat M H.Experimental study of the characteristics of steam jet pump and effect of mixing section length on direct-contact condensation［J］.International Journal of Heat and Mass Transfer，2013，58:62-69.［8］Eames I W，Milazzo A，Paganini D，et al.The design，manufacture and testing of a jet-pump chiller for air cond itioning and industrial application ［J］.Applied Thermal Engineering，2013，58:234-240.［9］向清江，恽强龙，李红，等.附壁振荡射流元件频率范围的试验［J］.江苏大学学报:自然科学版，2012，33(2):160-164.Xiang Qingjiang，Yun Qianglong，Li Hong，et al.Experiment of frequency rang of wall attaching fluidic oscillator［J］.Journal of Jiangsu University:Natural Science Edition，2012，33(2):160-164.(in Chinese)［10］徐茂森，龙新平，杨雪龙，等.喷嘴位置对新型环形射流泵性能的影响［J］.排灌机械工程学报，2014，32(7):563-566.Xu Maosen， Long Xinping， Yang Xuelong， et al.Effects of nozzle location on new type annular jet pump performance［J］.Journal of Drainage and Irrigation Machinery Engineering，2014，32(7):563-566.(in Chinese)［11］龙新平，姚鑫，杨雪龙.多孔喷嘴射流泵流动模拟与涡结构分析［J］.排灌机械工程学报，2012，30(2):136-152.Long Xinping，Yao Xin，Yang Xuelong.Flow simulation and vortex structure analysis of multi-nozzle jet pumps［J］.Journal of Drainage and Irrigation Machinery Engineering，2012，30(2):136-152.(in Chi-nese)［12］王松林，王玉川，桂绍波，等.液体射流泵内部流动分析Ⅰ:试验与三维数值模拟［J］.排灌机械工程学报，2012，30(6):655-659.Wang Songlin，Wang Yuchuan，Gui Shaobo，et al.A-nalysis of flow in liquid jet pump—partⅠ:experiment and three-dimension numerical simulation［J］.Journal of Drainageand Irrigation MachineryEngineering，2012，30(6):655-659.(in Chinese)［13］Ruangtrakoon N，Thongtip T，Aphornratana S，et al.CFD simulation on the effect of primary nozzle geometries for a steam ejector in refrigeration cycle［J］.International Journal of Thermal Sciences，2013，63:133-145.［14］许瑞，杜长龙，曾锐，等.不同收缩角喷嘴的射流仿真研究［J］.矿山机械，2011，39(2):36-39.Xu Rui，Du Changlong，Zeng Rui，et al.Study on jet simulation of nozzles with different contraction angles［J］.Mining ＆ Processing Equipment，2011，39(2):36-39.(in Chinese) ［15］袁丹青.多喷嘴射流泵流场的数值模拟及试验研究［D］.镇江:江苏大学能源与动力工程学院，2009.。
小型气液射流泵最佳几何参数的数值模拟
朱荣生;王韬;李继忠;王秀礼
【期刊名称】《中国农村水利水电》
【年(卷),期】2011()7
【摘要】对气液射流泵的工作流体为气体,引射流体为液体的特点,参考一般射流泵的研究方法,对气液射流泵在不同喉嘴距和面积比下的性能进行了数值模拟分析。
固定工作气体压力和扬程,以气液射流泵引射流体流量的能力为参考依据,判断出气液射流泵的最佳喉嘴距和最佳面积比。
结果表明,喉嘴距和面积比参数对泵引射流体的能力有很大影响,当喉嘴距为1倍喷嘴直径、面积比m为4时,气液射流泵的引射流量最大为0.6 L/Min。
并且将数值分析结果和试验结果进行了对比,吻合较好,说明数值计算是可靠的。
【总页数】4页(P125-127)
【关键词】气液射流泵;数值模拟;喉嘴距;面积比;喉管
【作者】朱荣生;王韬;李继忠;王秀礼
【作者单位】江苏大学流体机械工程技术研究中心
【正文语种】中文
【中图分类】TH38
【相关文献】
1.脉冲液气射流泵内部流场的数值模拟 [J], 陈磊;刘树林
2.有限空间液—液气射流及射流泵数值模拟 [J], 廖定佳;陆宏圻
3.吸入室直径对液气射流泵流场特性影响的数值模拟 [J], 王佼;王迎樑;张峰
4.吸入管位置对液气射流泵流场特性影响的数值模拟 [J], 王迎樑;高贵军;刘春洋;刘邱祖;寇彦飞
5.小型气液射流泵内部流场数值模拟及优化选择 [J], 朱荣生;燕浩;李继忠;苏保稳;胡自强
因版权原因，仅展示原文概要，查看原文内容请购买。
环形射流泵性能参数的数值模拟
王振恒;唐川林;胡东
【期刊名称】《湖南工业大学学报》
【年(卷),期】2009(023)003
【摘要】基于Fluent软件,采用标准湍流模型在其它泵体参数选用经验值的情况下,对不同面积比的环形射流泵内部流场进行了数值模拟,计算得出2种入射角度下射流泵的性能参数,分析了不同面积比对射流泵最大效率的影响.结果表明:当面积比为1/3时,射流泵效率最高.以最高效率下降3%为原则,得出最优面积比的范围为0.3～0.35之间.
【总页数】4页(P86-89)
【作者】王振恒;唐川林;胡东
【作者单位】湖南工业大学,水射流研究所,湖南,株洲,412008;湖南工业大学,水射流研究所,湖南,株洲,412008;湖南工业大学,水射流研究所,湖南,株洲,412008
【正文语种】中文
【中图分类】O358
【相关文献】
1.脉冲液体射流泵性能参数的数值研究 [J], 王玲花;张川;宁盼华;干超
2.环形自激振荡射流泵内部流动特性的数值模拟 [J], 高全杰;李海洋;汪朝晖;杨宵
3.三种模型下的煤矿环形射流泵数值模拟分析 [J], 王爱军
4.不同吸入角度环形射流泵回流区域研究 [J], 肖龙洲; 蔡标华; 胡洋
5.喉管长度对环形射流泵性能影响的数值模拟 [J], 龙新平;鄢恒飞;张松艳;姚鑫
因版权原因，仅展示原文概要，查看原文内容请购买。

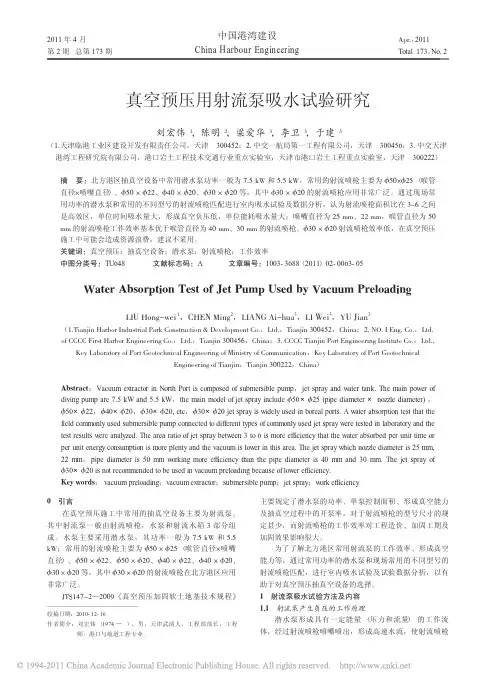

真空预压用射流泵吸水试验研究刘宏伟１，陈明２，梁爱华３，李卫３，于建３（1.天津临港工业区建设开发有限责任公司，天津300452；2.中交一航局第一工程有限公司，天津300456；3.中交天津港湾工程研究院有限公司，港口岩土工程技术交通行业重点实验室，天津市港口岩土工程重点实验室，天津300222）摘要：北方港区抽真空设备中常用潜水泵功率一般为7.5kW 和5.5kW ，常用的射流喷枪主要为准50×准25（喉管直径×喷嘴直径）、准50×准22、准40×准20、准30×准20等，其中准30×准20的射流喷枪应用非常广泛。
