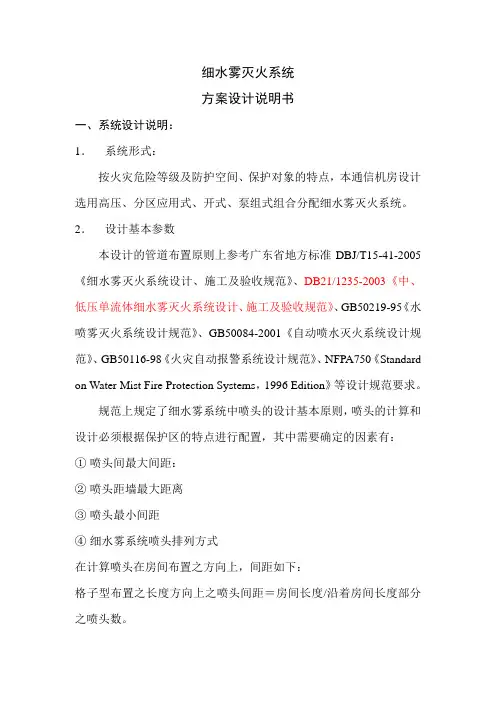

细水雾灭火系统方案设计说明书一、系统设计说明：1．系统形式：按火灾危险等级及防护空间、保护对象的特点，本通信机房设计选用高压、分区应用式、开式、泵组式组合分配细水雾灭火系统。
2．设计基本参数本设计的管道布置原则上参考广东省地方标准DBJ/T15-41-2005《细水雾灭火系统设计、施工及验收规范》、DB21/1235-2003《中、低压单流体细水雾灭火系统设计、施工及验收规范》、GB50219-95《水喷雾灭火系统设计规范》、GB50084-2001《自动喷水灭火系统设计规范》、GB50116-98《火灾自动报警系统设计规范》、NFPA750《Standard on Water Mist Fire Protection Systems，1996 Edition》等设计规范要求。
规范上规定了细水雾系统中喷头的设计基本原则，喷头的计算和设计必须根据保护区的特点进行配置，其中需要确定的因素有：①喷头间最大间距：②喷头距墙最大距离③喷头最小间距④细水雾系统喷头排列方式在计算喷头在房间布置之方向上，间距如下：格子型布置之长度方向上之喷头间距＝房间长度/沿着房间长度部分之喷头数。
喷头距长度方向上端墙距离：距离墙最近之喷头，距离不得大于格子型布置之长度方向上喷头间距的一半。
喷头距端墙距离≦格子型布置长度方向喷头间距/2规范上建议的喷头间距均不大于3.0m，并很少小于1.5m。
本设计中的喷头间距均采用2.5m*2.5m，呈正方形布置。
喷头距墙的距离采用安全系数比较高的系数，一般≦1.5m，喷头布置方式和各种间距详见“喷头平面布置图”。
5、6、7、8层管网布置完全相同。
3．灭火分区分区原则●根据设计规范规定，细水雾灭火系统的单个防护区面积不宜超过500m2，容积不宜超过2000m3；●为减少没发生火灾区域的不必要的水渍损失，各独立房间应尽量分区进行保护；●按上述分区原则，各灭火分区数量见下表。
4．细水雾灭火系统的主要设计指标5．火灾报警系统火灾报警系统按《火灾自动报警系统设计规范》进行设计。

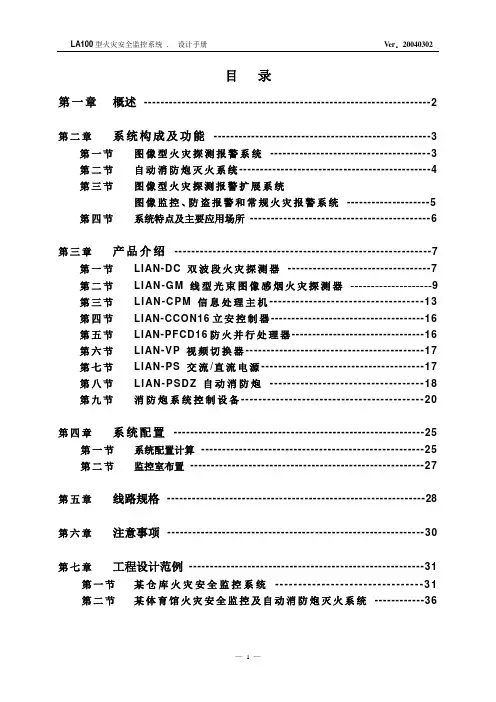

目录第一章概述--------------------------------------------------------------------2第二章系统构成及功能----------------------------------------------------3 第一节图像型火灾探测报警系统--------------------------------------3 第二节自动消防炮灭火系统----------------------------------------------4 第三节图像型火灾探测报警扩展系统图像监控、防盗报警和常规火灾报警系统--------------------5 第四节系统特点及主要应用场所-------------------------------------------6第三章产品介绍------------------------------------------------------------7 第一节LIAN-DC双波段火灾探测器----------------------------------7 第二节LI AN-GM线型光束图像感烟火灾探测器--------------------9 第三节LI AN-CP M信息处理主机-----------------------------------13 第四节LIAN-CCON16立安控制器-------------------------------------16 第五节LIAN-PFCD16防火并行处理器--------------------------------16 第六节LIAN-VP视频切换器------------------------------------------17 第七节LIAN-PS交流/直流电源--------------------------------------17 第八节LI AN-PSDZ自动消防炮-----------------------------------18 第九节消防炮系统控制设备------------------------------------------20第四章系统配置------------------------------------------------------------25 第一节系统配置计算-----------------------------------------------------25 第二节监控室布置--------------------------------------------------------27第五章线路规格--------------------------------------------------------------28 第六章注意事项-------------------------------------------------------------30第七章工程设计范例--------------------------------------------------------31 第一节某仓库火灾安全监控系统--------------------------------31 第二节某体育馆火灾安全监控及自动消防炮灭火系统------------36第一章概述合肥科大立安安全技术有限责任公司依托于中国科学技术大学，以火灾科学国家重点实验室为技术背景，主要从事大空间和其它特殊空间内火灾安全防范的技术研究、产品开发和制造、消防工程设计施工，是安徽省科技厅认定的高新技术企业，拥有国家建设部颁发的一级消防工程施工资质和安徽省公安厅颁发的安全技术防范设计施工一级资质。
1.概述细水雾灭火系统适用A类、B类、C类及带电设备的火灾，但不能直接应用于有遇水即发生爆炸或发生化学反应产生有害物质等材料的场合，如锂、钠、钾、镁、钛、锆、铀等金属或其化合物；也不能直接应用于有低温液化气体的场合（如液化天然气）。
该系统具有对环境无污染，对人体无害和良好的灭火效能等特点；作为“绿色”工程的灭火系统，达到环保要求必将造福人类，获得巨大的社会效益。
2.系统结构该系统是由一套灭火装置对多个保护区实施消防保护的组合分配灭火系统，其系统设计用量必须满足最大保护区的消防保护需要。
系统示意图如下：4系统控制方式及动作流程4.1系统控制方式该系统具有自动启动控制、电气手动启动控制、应急启动控制三种控制方式。
4.1.1自动启动控制将火灾报警灭火控制器、水泵控制柜的控制方式均设为“自动”方式：系统即处于自动灭火控制状态，当保护区出现火情时，火灾探测器将火灾信号送往火灾报警灭火控制器，火灾报警灭火控制器发出声、光报警信号，同时发出灭火指令打开相应保护区的选择阀和泵组，向相应保护区喷射细水雾实施灭火。
确认火灾扑灭后，按下火灾报警灭火控制器上的复位按钮，即可关闭选择阀和泵组，手动按下压力开关复位按钮，使系统恢复到伺服状态。
4.1.2电气手动启动控制当保护区人为发现火情时，可按下相应区域的手动报警按钮或火灾报警灭火控制器上的相应区的启动按钮，即可按预定程序启动灭火系统，释放细水雾，实施灭火。
确认火灾扑灭后，复位手动报警按钮和火灾报警灭火控制器上的复位按钮，即可关闭选择阀和泵组。
手动按下压力开关复位按钮，使系统恢复到伺服状态。
火灾报警灭火控制器在自动状态下，具有电气手动控制优先功能。
4.1.3应急启动控制当保护区出现火情，火灾报警灭火控制系统失灵时，可手动打开相应保护区选择阀，再将水泵控制柜“手动/自动”选择开关置于“手动”位置，按下水泵控制柜上的启动按钮，即可向相应保护区喷射细水雾实施灭火。
确认火灾扑灭后，按下水泵控制柜上的停止按钮关闭水泵，手动关闭选择阀，手动按下压力开关复位按钮，使系统恢复到伺服状态。

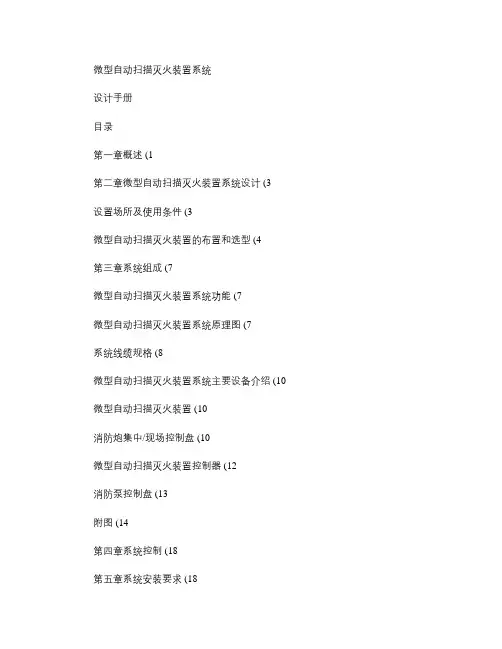

微型自动扫描灭火装置系统设计手册目录第一章概述 (1第二章微型自动扫描灭火装置系统设计 (3设置场所及使用条件 (3微型自动扫描灭火装置的布置和选型 (4第三章系统组成 (7微型自动扫描灭火装置系统功能 (7微型自动扫描灭火装置系统原理图 (7系统线缆规格 (8微型自动扫描灭火装置系统主要设备介绍 (10 微型自动扫描灭火装置 (10消防炮集中/现场控制盘 (10微型自动扫描灭火装置控制器 (12消防泵控制盘 (13附图 (14第四章系统控制 (18第五章系统安装要求 (18第一章概述合肥科大立安安全技术有限责任公司依托于中国科学技术大学,以火灾科学国家重点实验室为技术背景,主要从事大空间和其它特殊空间内火灾安全防范的技术研究、产品开发和制造、消防工程设计施工,是安徽省科技厅认定的高新技术企业,拥有国家建设部颁发的一级消防工程施工资质和安徽省公安厅颁发的安全技术防范设计施工一级资质。
2003年1月,公司顺利通过了ISO9001:2000质量保证体系认证。
公司主要产品“LA100型火灾安全监控系统”,采用“双波段图像火灾自动探测与空间定位扑救技术”及“光截面图像感烟火灾探测技术”,解决了大空间火灾报警这一世界性难题, 具有控制距离远、保护面积大、响应速度快、可靠性高等优点,集防火、防盗、监控功能于一体,是一种性能价格比优越、高度集成的智能型图像火灾自动报警系统,处于世界领先水平。
1995年7月,“大空间内火灾的智能监测与联动扑救系统”通过由公安部消防局及省科委组织的科技成果鉴定;1996年,基于此技术研制开发的“LA100型火灾安全监控系统”被评定为“96年度国家级新产品”;1998年1月通过了国家消防电子产品质量监督检测中心进行的型式检验;2001年“大空间内火灾的智能监测与联动扑救系统”获得了国务院颁发的国家科学技术进步二等奖。
在大空间建筑物内的消防系统中,灭火的有效性与经济性显得尤为突出,所以微型自动扫描消防炮替代多层管网水喷淋系统,使灭火效果大大提高,同时保证了建筑物整体美观性。
水喷雾和细水雾灭火系统设计技术规范7.3.1水喷雾灭火系统。
1 系统分类。
1）水喷雾灭火系统是一种局部灭火系统，水雾直接覆盖到被保护对象的表面，水喷雾喷头以进口最低水压为标准可分为中速水喷雾喷头和高速水喷雾喷头：①中速喷头的压力为0．15～0．50MPa，水滴粒径为0．4～0．8mm，用于防护冷却。
②高速喷头的压力为0．25-0．80MPa，水滴粒径为0．3～0．4mm，用于灭火和控火。
③超高速水喷雾系统是一种充水系统，响应时间为0．15s，这种系统被应用于敞开、无界限场所和其内的工艺设备的爆燃灭火和控火。
超高速灭火系统有四种形式：a. 局部应用系统是应用超高速水雾直接喷射到一个特别的点和类似点火点，如切割、混合以及研磨工序，喷头应尽可能靠近类似点火点的位置；b．面积应用系统是应用超高速水雾直接喷射到一个特别的地板和楼板画，以及特别物体的表面，这是通过在整个危险面的空间设置空间喷头来实现的；c．双应用系统是一个系统同时采用局部应用系统和面积应用系统；d ．整体保护系统是指超高速水喷雾覆盖危险面积和直接的外延。
2）超高速灭火系统的四种形式普通水喷雾系统亦可采用。
水喷雾系统控制如同雨淋系统，遭遇火灾时除应具备与雨淋系统相同的技术性能外，尚应达到下列技术要求：应在响应时间内喷出水雾；不论顶喷或立体喷雾，水雾均应在喷头有效射程内全面覆盖、直接喷射到达保护对象表面。
2 设置场所。
水喷雾灭火系统可用于扑救固体火灾，闪点高于60℃的液体火灾和电气火灾。
并可用于可燃气体和甲、乙、丙类液体的生产、储存装置或装卸设备的防护冷却，某些危险固体如火药和烟炮。
在民用建筑中水喷雾灭火系统主要用于保护燃油燃气锅炉房、柴油发电机房和柴油泵等场所。
3 设计参数。
1）水喷雾灭火系统的设计参数是喷雾强度、响应时间和持续喷雾时间等。
见表7．3．1—1。
表7.3.1－1 水喷雾规范GB50129中的有关设计参数 防护目的 保护对象 设计喷雾强度（L ／min ·m 2）响应时间（s ）持续喷雾时间 （h ）灭火 固体火灾 15 45 1液体火灾闪点60～120℃的液体20 0.5闪点高于120℃的液体13电气火灾油侵式电力变压器、油开关20 0.4油侵式电力变压器的集油坑6电缆13防护冷却甲乙丙类液体生产、储存、装卸设施6 45 4甲乙丙类液体储罐直径20m以下 6 300 4 直径20m以上 6可燃气体生产、储存、装卸设施和罐瓶间、瓶库9 60 62）锅炉房和柴油发电机房下述的设计参数可供参考，设计采用时须经当地消防部门批准；①关于燃油燃气锅炉房、直燃机房和柴油发电机房的水喷雾强度不宜小于10L/min·m2，在对于燃油燃气锅炉房还应考虑爆膜片和燃烧器的局部喷雾，每个点的喷雾强度不少于150L/min。
细水雾灭火系统设计、施工及验收规范日期：2007-5-17出自：浏览10646 次1 总则1.0.1 本条提出了制定本规范的目的和意义，即合理地设计细水雾灭火系统通过正确的施工与调试方式，使之有效地保护人身和财产安全。
细水雾灭火系统是以水为介质，采用特殊喷头在特定的工作压力下喷洒细水雾进行灭火或控火的一种固定式灭火系统。
细水雾雾滴直径小，比表面积大，火场火焰及高温将其迅速汽化，细水雾在汽化过程中吸收大量热量，降低火场温度，并降低氧气含量，达到迅速灭火的功效。
细水雾灭火系统的研究及应用的历史超过50年，但其技术发展也长期处于停滞不前状态。
随着近几年科学技术的高速发展，加之卤代烷系列灭火剂的全面被禁止使用，大量消防保护场所亟待新型的灭火系统予以保护。
在各国科研、生产及学术研究机构的共同努力下细水雾灭火技术有了较大的发展。
细水雾灭火系统对保护对象可实施灭火、抑制火、控制火、控温和降尘等多种方式的保护，同时，对于扑救带电设备火灾中发挥了良好的作用。
其灭火机理可归纳如下：1、高效吸热细水雾喷头对具有一定压力的水流进行分流、撞击以及空气雾化，将喷头出口处雾滴粒径控制在1000μ以下，小粒径水滴在受热后易于汽化，在气、液相态变化过程中从燃烧物质表面吸收了大量的热量，按100℃水的蒸发潜热为2257kJ/kg计，每只喷嘴喷出的水雾吸热功率约为300kW。
2、窒息细水雾喷入火场后，雾滴在受热汽化后，体积增大了1700倍，最大限度地排除了火场的空气，在燃烧物周围形成一道屏障阻挡新鲜空气的吸入。
当氧气周围的氧气浓度降低到一定水平时，火焰将被窒息、熄灭。
3、阻隔辐射热细水雾喷入火场后，蒸发形成的蒸汽迅速将燃烧物、火焰和烟羽笼罩，对火焰的辐射热具有极佳的阻隔能力，能够有效抑制辐射热引燃周围其它物品，达到防止火焰蔓延的效果。
我国的细水雾灭火系统研究以公安部天津消防科学研究所承担的国家“九五”重点科技攻关项目子专题“细水雾灭火系统的研究”课题为代表。

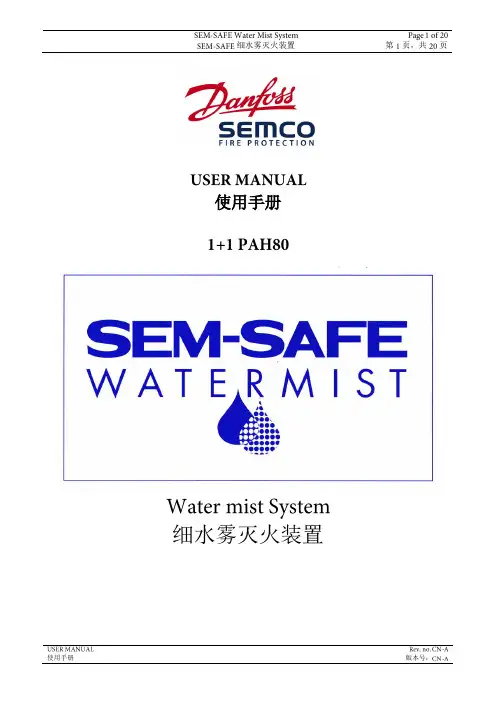

使用手册细水雾灭火装置细水雾灭火装置细水雾灭火装置使用全新的灭火原理——细水雾能以难以置信的速度迅速将火灾扑灭——同时它还拥有与其它灭火系统产品相比一系列的优势。
也能显著减少可能在灭火过程中会引发的众所周知的一些损失。
由于细水雾中只含有雾化水，因此细水雾灭火装置能完全消除化学灭火剂所带来的健康隐患。
与哈龙或其它气体灭火系统相比，细水雾灭火装置可完全消除对环境的破坏。
细水雾灭火装置特别针对以下方面进行了优化：人员设备目录第一部分：细水雾灭火装置泵组的设计参数第二部分：细水雾灭火装置泵组的功能描述第三部分：水箱功能描述第四部分：控制面板的功能描述第五部分：周期性检查程序第一部分：细水雾泵组的设计参数电压伏，交流频率赫兹总功率千瓦备用高压泵功率：千瓦工作压力公斤测试压力公斤喷头处的工作压力公斤泵流量高压泵总流量升每分钟高压泵升每分钟高压泵，备用升每分钟号稳压泵号稳压泵，备用水箱容量升水质要求可饮用水，符合欧盟指令第二部分：细水雾泵组的功能描述该泵组安装有丹佛斯公司生产的台高压泵（位置编号、）。
台高压泵总流量为系统的最大流量（升分钟），另有一台高压泵（位置编号、）在通常工况下当做备用泵。
该泵组还包括一台稳压泵以及一台备用稳压泵（位置编号、），其目的是为了将系统的辅助压力维持在大约公斤。
泵从水箱中取水。
泵将水经过一个止回阀（位置编号）打至公共的高压集流管中。
系统中还装有一个泄压阀（位置编号），负责将多余的水返回水箱中。
高压集流管也提供了接头以安装必要的附件，例如用于控制、调节和监控系统压力的压力变送器（位置编号）和压力表（位置编号），以及稳压泵和测试阀（位置编号）。
重要提示！禁止高压泵干转：在泵系统维护后一定要确保在泵启动前正确地往泵中注满水。
在启动前，确保泵的入口管路连接到水箱上，然后拧松泵体上的排空堵头，确保有足量的水从排空孔中排出。
第三部分：水箱功能描述水箱是一个开式的不锈钢水箱（材质），其容量为升。
2.11水雾灭火系统细水雾灭火系统引言：引言随着人类社会的发展，科学的进随着人类社会的发展科学的进步，火灾种类和形式发生了很大变化，人类利用水来灭火的方法也相应地向前发展。
根据水灭火技术的发展，可分为四个阶段。
引言水量大局部应用灭火机理方法技术、设施水量大、局部应用消防栓吸热雾滴>1mm 局部应用自动喷淋系统吸热雾滴＜1mm 局部应用水喷雾系统吸热、窒息雾滴＜400μm全淹没局部应用细水雾系统冷却、窒息、全淹没、局部应用阻隔热辐射概述细水雾灭火系统是由供水装置、过滤装置、控制阀、细水雾喷头等组件和供水管道组成，能等组件和供水管道组成能自动和人启动并喷放细水雾进自动和人工启动并喷放细水雾进行灭火的固定灭火系统。
一、细水雾的成雾原理细水雾的定义（一）细水雾的定义及分级1．细水雾的定义细水雾是指在最小设计工作压力下工作压力下，经喷头喷出并在喷头轴线下方 1.0m处的平面上形成的雾滴粒径Dv0.50小于200μm，Dv0.99小于的水雾滴400μm 的水雾滴。
（二）细水雾的成雾原理分析1．单流体系统射流成雾原理液体以很高的速度被释放出来，由于液体与周围空气的速度差而被撕碎成为细水雾；液体射流被冲击到一个固定的表面，由于冲击力将液体打散成细水雾力将液体打散成细水雾；两股成份类似的液体射流相互碰撞，将液体射流打散成细水雾；流打散成细水雾超声波和静电雾化器将射流液体振动或电子粉碎成细水雾；液体在压力容器中被加热到高于沸点，突然被释放到大气压力状态形成细水雾。
2．双流体异管系统射流成雾原理由一套管道向喷头提供灭火介质，另外一套管道提供雾化介质，两种在分离管道系统中传输的物两种在分离管道系统中传输的物质在喷头处混合，相互碰撞，从而产生细水雾。
3．双流体同管系统射流成雾原理雾化介质与灭火介质在一套管道内混合，其成雾原理同单流体系统。
雾原理同单流体系统二、细水雾的灭火机理细水雾的灭火机理主要是表面冷却、窒息、辐射热阻隔和浸湿作用。
指南编号/Guideline No.F-01(201510)F-01固定式压力水雾和细水雾灭火系统生效日期/Issued date:2015年10月20日©中国船级社China Classification Society前言本指南是CCS规范的组成部分，规定船舶入级产品，授权法定产品检验适用技术要求，检验和试验要求。
本指南由CCS编写和更新，通过网页发布，使用相关方对于本社指南如有意见可反馈至ps@历史发布版本及发布时间本版本主要修改内容及生效时间：目录1 适用范围 (4)2 固定式压力水雾和细水雾灭火系统分类 (4)3 规范性引用文件 (4)4 定义 (5)5 图纸资料 (5)6 原材料及零部件 (6)7 设计技术要求 (6)8 强度和性能计算 (8)9 型式试验 (9)10 单件/单批检验 (10)固定式压力水雾和细水雾灭火系统1 适用范围1.1 本指南适用于SOLAS公约II-2/10条要求的A类机器处所和货泵舱的固定式压力水雾和细水雾灭火系统的型式认可和产品检验。
2 固定式压力水雾和细水雾灭火系统分类2.1 按灭火介质分为：(1) 单相流系统：是指采用单管供水至每个喷头的灭火系统；(2) 双相流系统：是指水和雾化介质分开供给，并在水雾喷头上混合的水雾灭火系统。
2.2 按动作方式分为：(1) 开式系统（雨淋系统）；(2) 闭式系统（即湿管系统、干管系统和预作用系统）。
2.3 按供水方式分为：(1) 泵组式系统：采用泵组进行供水的水雾灭火系统；(2) 容器式系统：采用储水容器、储气容器进行加压供水的水雾灭火系统。
3 规范性引用文件3.1 固定式压力水雾和细水雾灭火系统的认可和检验应依据下列文件及其修正案进行：(1) 《经修正的1974国际海上人命安全公约》第II-2章；(2) IMO 《国际消防安全系统规则》（FSS规则）；(3) MSC/Circ.1165 《经修订的用于机器处所和货泵舱等效水基灭火系统的认可导则》。
细水雾灭火系统组件及设置要求细水雾灭火系统主要由细水雾喷头、控制阀、过滤装置、试水阀和管网等组件组成。
本节主要介绍系统的组件及其设置要求。
一、细水雾喷头细水雾喷头是将水流进行雾化并实施喷雾灭火的重要部件。
根据成雾原理的不同，细水雾喷头的构造也不同。
如7孔开式细水雾喷头由喷头体、微型喷嘴、芯体、滤网等八个零件构成。
一定压力的水通过滤网进入喷头后，在压力的作用下沿弹簧、喷嘴和喷嘴芯围成的螺旋空间产生高速旋转运动，水流到达喷头小孔后被完全击碎，沿喷嘴出口锥面射出，形成极微小的雾滴。
（一）喷头的分类1．按动作方式分类细水雾灭火系统的喷头按动作方式分为开式细水雾喷头、闭式细水雾喷头。
2．按细水雾产生原理分类细水雾灭火系统的喷头按细水雾产生的原理可分为撞击式细水雾喷头、离心式细水雾喷头等。
3．按开孔数量分类细水雾灭火系统的喷头按开孔数量可以分为单孔细水雾喷头、多孔细水雾喷头。
4．按材质分类细水雾灭火系统的喷头按材质可以分为不锈钢细水雾喷头、黄铜细水雾喷头等。
5．按适用性分类细水雾灭火系统的喷头按适用性可以分为通用喷头和专用喷头，如电缆类电气火灾专用喷头、可燃液体火灾专用喷头、可燃固体火灾专用喷头、计算机类电气火灾专用喷头等。
6．按作用分类按所起到的作用又可分为：灭火专用喷头、冷却防护喷头和水雾封堵喷头等。
（二）喷头的选择1．对于喷头的喷孔易被外部异物堵塞的场所，应选用具有相应防护措施且不影响细水雾喷放效果的喷头，如粉尘场所应选用带防尘罩（端盖）的喷头，但在喷雾时不应造成喷雾阻挡和对人员造成伤害。
2．对于电子数据处理机房、通信机房的地板夹层，宜选择适用于低矮空间的喷头；3．对于闭式系统，应选择响应时间指数不大于50（m·s）0.5的喷头，其公称动作温度宜高于环境最高温度30℃，且同一防护区内应采用相同热敏性能的喷头；4．对于腐蚀性环境应选用用防腐材料或具有防腐镀层的喷头；5．对于电气火灾危险场所的细水雾灭火系统不宜采用撞击雾化型细水雾喷头。
