风管及部件安装工艺[详细]

风管的制作和安装通风空调系统的风管，按材质可分为金属风管和非金属风管。

金属风管包括钢板风管（普通薄钢板风管、镀锌薄钢板风管）、不锈钢板风管、铝板风管、塑料复合钢板风管等。

非金属风管包括硬聚氯乙烯板风管、玻璃钢风管、炉渣石膏板风管等。

此外还有由土建部门施工的砖、混凝土风道等。

一、风管制作1.制作流程风管和配件大多由平整的板材和型材加工而成。

从平板到成品的加工，虽然由于材质的不同、形状的差异而有各种要求，但从工艺过程来看，基本工序可分为画线→剪切→成型（折方和卷圆）→连接（咬口和焊接）→打孔→安装法兰→翻边→成品喷漆→检验→出厂等步骤，如图10-1所示。

图10-1 风管加工制作工艺流程图2.制作工艺通风管道及部件、配件的加工制作是通风空调工程安装施工的主要工序，先对其主要工序做简介。

（1）画线。

画线就是利用几何作图的基本方法，画出各种线段和几何图形的过程。

在风管和配件加工制作时，按照风管和配件的空间立体的外形尺寸，在平面上根据它的实际尺寸画出平面图，这个过程称为“风管的展开画线”。

（2）剪切。

板材的剪切就是将板材按照画线的形状进行裁剪下料的过程，剪切应做到切口准确、整齐，直线平直，曲线圆滑，剪切的方法分为手工剪切和机械剪切两种。

①手工剪切。

手工剪切使用工具简单，操作方法简捷。

但工人劳动强度大，施工速度慢。

②机械剪切。

机械剪切就是利用机械设备对金属板材进行剪切，这种方法工作效率高，且切口质量较好。

（3）连接。

用平面板材加工制作风管和各种配件时，必须把板材的各种纵向或横向闭合缝进行连接。

根据连接的目的不同，可将连接分为拼接、闭合接和延长接三种。

拼接是把两张板材的板边相连，以增大板材的面积，适应风管及配件的加工要求。

闭合接是把板材合围成风管和配件时，其板边相连的纵向对口缝的连接。

延长接是把短管连成长管或将配件拼装成成品或半成品的连接。

在通风空调工程中，用金属薄板加工制作风管和配件时，其加工连接的方法有咬口连接、焊接和铆接三种，咬口连接是较常见的连接方式。

3-5 风管及部件安装本工艺标准适用于工业与民用建筑通风与空调工程的风管及部件安装。

1 施工准备1.1材料及机具1.1.1主要安装材料应具有产品出厂合格证明书或质量鉴定文件。

1.1.2安装的风管及消声器、阀门、罩类、风口等部件均应符合设计和相关标准的要求。

1.1.3施工机具吊车、倒链、滑轮、钢丝绳、麻绳、千斤顶等起重工具；折叠式台梯、合梯、竹梯、折叠梯、升降操作台、脚手架等高空作业必备器具。

冲击电钻、手电钻、手电剪、台钻、电烙铁、电焊机、搬手、螺丝刀、手锤、钢锯、钢丝钳、扁铲、拉铆枪、钢卷尺、线坠、水平尺等。

1.2作业条件1.2.1一般送、排风系统和空调系统的安装应在建筑结构施工完毕，障碍物已清理，地面无杂物，道路畅通的条件下进行。

1.2.2空气洁净系统的安装应在建筑物内装修基本完毕，室内干净无灰尘扬起的情况下进行。

1.2.3风管及部件成品均应为经检验后的合格产品。

1.2.4除尘系统的管系安装，宜在与系统有关的工艺设施安装基本完毕，风管接口位置确定后进行。

1.2.5土建预留的孔洞、预埋件的位置应符合设计要求，风管安装部位无其它专业管线、设备阻碍风管及部件安装。

1.2.6风管安装应有专门的技术质量安全交底。

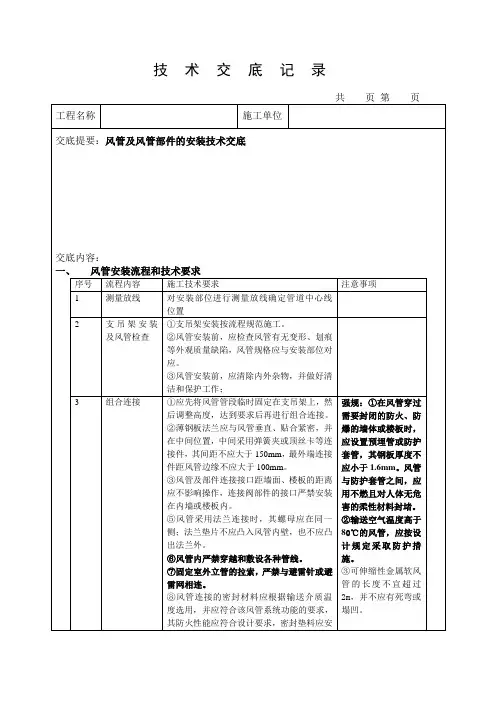

2 操作工艺2.1工艺流程KK注：k---质量检测控制点2.2现场测量放线。

2.2.1根据设计图纸并参照土建基准线找出风管安装标高。

矩形风管标高从管底算起，而圆形风管是从风管中心算起。

2.2.2确定风管主、支管安装平面位置，可在建筑物顶部用墨线划出风管主、支管安装中心轴线。

2.3支、吊架制作2.3.1按照风管系统所在空间位置和风系的形式、结构，确定风管支、吊架形式，具体形式见图2.3.1。

图2.3.1风管支、吊架形式2.3.2支、吊架间距应符合下列规定：⒈不保温风管水平安装，直径或大边长小于400mm，其间距不超过4m；大于或等于400mm，不应大于3m。

螺旋风管支架的间距可适当加大。

⒉不保温风管垂直安装其间距为4m，并在每根立管上不少于２个固定点。

镀锌钢板风管制作工艺及安装方案镀锌钢板风管的制作工艺1 范围本工艺标准适用于镀锌钢板的风管制作。

2 施工准备2.1 材料要求及主要机具2.1.1 所使用板材、型钢的主要材料应具有出厂合格证明书或质量鉴定文件。

2.1.2 制作镀锌钢板风管和配件的板材厚度应符合表4-1的规定。

镀锌钢板风管和配件板材厚度表4-1刮伤、锈斑和凹坑等缺陷。

2.1.4主要使用的机具及工具：龙门剪板机、电冲剪、手用电动剪倒角机、折边机、合缝机、振动式曲线剪板机、卷圆机、圆弯头咬门机、型钢切割机、液压钳、钉钳、电动拉柳枪、台钻、手电钻、冲孔机、插条法兰机、螺旋卷管机、电、氩弧焊设备、空气压缩机油漆喷枪等设备及镀锌钢板板尺、钢直尺、角尺量角器、划线圆规、划针、洋冲、铁锤、木锤、拍板等小型工具。

2.2 作业条件：2.2.1 集中加工应具有宽敞、明亮、洁净、地面平整、不潮湿的厂房。

2.2.2 现场分散加工应具有能防雨雪、大风及结构牢固的设施。

2.2.3 作业地点要有相应加工工艺的基本机具、设施及电源和可靠的安全防护装置，并配有消防器材。

2.2.4 风管制作应有批准的图纸、经审查的大样图、系统图，并有施工员书面的技术质量及安全交底。

3 操作工艺3.1 工艺流程：展开下料→剪切→倒角→咬口制作→风管折方→成型→方法兰下料→焊接→打眼冲孔注：无设计要求时，镀锌钢板风管成品不再行喷漆处理。

3.2 划线的基本线有：直角线、垂直平分线、平行线、角平分线、直线等分、圆等分等。

展开方法宜采用平行线法、放射线法和三角线法。

根据图及大样风管不同的几何形状和规格、分别进行划线展开。

3.3 板材剪切必须进行下料的复核，以免有误，按划线形状用机械剪刀和手工剪刀进行剪切。

3.4 剪切时，手严禁伸入机械压板空隙中。

上刀架不准放置工具等物品，调整板料时，脚不能放在踏板上。

使用固定式震动剪两手要扶稳钢板，手离刀口不得小于5cm，用力均匀适当。

3.5 板材下料后在轧口之前，必须用倒角机或剪刀进行倒角工作。

钢板风管主要施工工艺及技术措施1、风管安装一般要求1）风管系统安装前，应进一步核实风管等部件的标高是否与深化设计图纸相符，并检查土建预留的孔洞、预埋件的位置是否符合要求，并按图纸在现场绘制加工草图。

2）本工程通风管、空调送、回风管及新风管等均采用镀锌钢板制作，风管配件、钢板厚度和允许漏风量等均应符合规范中有关中、低压系统风管的规定。

3）空调系统的所有弯头、新风入口2米以内的管段、其他通风管、排气管等均采用镀锌钢板制作，风管配件、钢板厚度和允许漏风量均应符合规范有关低压系统风管的规定。

4）与土建风道连接的钢板风管，当长边大于400mm时，须采用厚度不小于1.6mm的钢板制作，并应保证连接接口强度、防止变形，钢板风道应顺气流方向插入，插入口周围空隙应进行密封处理。

5）风管及其部件在安装前应清除内、外表面上的杂质及污物，并保持清洁。

6）风管穿越墙体或楼板时，应预留洞口。

保温风管应用厚度不小于0.75mm的镀锌钢板作保护壳，穿越防火、防爆墙体或楼板时，须采用厚度不小于1.6mm的镀锌钢板。

7）保护壳与风管之间的间隙尺寸为风管保温材料的厚度，保护壳与墙体、楼板之间的空隙应采用不燃材料封堵。

保护壳端面应与墙面或楼板底面平齐或略高，但应比楼板面层高20mm。

8）防火阀连接的穿款（楼板）风管，应设预埋管。

预埋管采用厚度不小于1.6mm的钢板制作。

9）管道井与房间、走道等相连通的孔洞，其间隙应采用不燃材料填塞密实。

2、镀锌板风管加工风管加工采用镀锌铁皮，使用规格必须符合下面规定，严禁以小规格代替大规格，严禁使用不合格产品。

料，咬口形式按使用系统不同，分别采用联合角，按扣式及单平式咬口。

3）风管加工必须外观折角平直，圆弧均匀。

两端平直，无明显翘角，表面凹凸不得大于10mm，且表面无划痕。

风管与法兰边连接牢靠。

翻边平整，宽度均匀，并在6～9mm内，紧贴法兰，不得有孔洞，且翻边不应挡住螺栓孔。

4）矩形风管边长大于或等于630mm和保温风管边长大于或等于800mm时，其管段长度在1.2m以上时，采取加固措施。

安装风管标准与工艺一、施工准备(一)、作业条件1、一般除尘系统风管安装宜在厂房的生产设备安装完或设备基础已确定，设备连接器、除尘主机基本已定，并确认图纸的情况下进行安装。

2、作业地点要有相应的辅助设施，如升降平台、梯子、架子、安全防护、消防器材，并有施工员的技术、质量、安全交底。

(二)材质要求.1、各种安装材料应具有出厂合格证明书或质量鉴定文件及产品清单。

2、风管不允许有变形、扭曲、开裂、孔洞、法兰脱落、开焊、漏铆、漏打螺栓孔等缺陷。

3、法兰要平整、紧贴，宽度一致，螺孔排列应一致，具有互换性，不应生锈、变形、有开裂与孔洞。

4、安装的阀体、风口等部件应检查调节装置是否灵活。

5、安装使用的材料:螺栓、螺母、垫圈、垫料、密封条、自攻螺钉，拉铆钉，焊条、各种帆布、无纺布、射钉、膨胀螺栓应符合产品质量要求。

（三）工器具主要工器具有:手锤、电锤、手电钻、手锯、电动双刃剪、砂轮锯、角向磨光机、台钻、电气焊具、扳手、改锥、手剪、倒链、高凳、大绳、尖冲、射钉枪、刷子等。

二、质量要求(一)除尘系统主控项目1、风管安装必须符合下列规定:1)风管内严禁其他管线穿越。

2)输送含有易燃、易爆气体或涉爆粉尘的风管系统应有金属跨接和良好的接地。

3)室外立管的固定拉索严禁拉在避雷针或避雷网上。

2、风管部件安装必须符合下列规定:1)各类风管部件及操作机构的安装，应能保证其正常的使用功能，并便于操作。

2)斜插板风阀的安装，阀板必须为向上拉启；水平安装时，阀板还应为顺气流方向插入。

3)隔爆阀门上标志的箭头方向必须与受冲击波方向一致。

（二）一般项目风管的安装应符合下列规定:1)风管安装前，应清除内、外杂物，并做好清洁和保护工作。

2)风管安装的位置、标高、走向，应符合设计要求。

现场风管接口的配置，不得缩小其有效截面。

3)连接法兰的螺栓应均匀拧紧，其螺母宜在同一侧。

4)风管接口的连接应严密、牢固。

风管法兰的垫片材质应符合系统功能的要求，厚度不应小于3mm。

3通风与空调安装工程3—1 风管及部件安装工艺标准(301—2002）1 范围本工艺标准适用于工业与民用建筑通风与空调系统,材质为薄钢板、玻璃钢、不锈钢板、铝板复合钢板、硬聚氯已烯板风管及部件安装工程.2 施工准备2.1 材料要求及主要机具2。

1.1 各种安装材料产品应具有出厂合格证书或质量鉴定文件及产品清单。

2.1。

2 风管成品不许有变形、扭曲、开裂、孔洞、法兰开焊、脱落、漏铆、漏打螺栓眼等缺陷。

2。

1.3 各种风阀、风口、消声器等部件应检查调节装置是否灵活，表面有无损伤、变形。

2.1.4 手锤、电锤、手电钻、手锯、台钻、扳手、电气焊具、倒链、高凳、滑轮绳索、刷子、安全帽、安全带等应备齐。

2.2 作业条件2。

2.1 一般送排风系统、防排烟系统和空调系统的安装,要在土建主体施工完毕，安装部位的杂物已清理的条件下进行。

2。

2.2 作业地点要有相应的辅助设施，如梯子、活动升降架等，及电源和安全防护装置、消防器材等.2.2。

3 风管安装应有设计图纸及大样图，并有施工员的技术、质量、安全交底。

3 操作工艺3.13.2 确定标高：按照施工图纸并参照土建基准线找出风管标高。

3。

3 支、吊架的制作安装3.3.1 标高确定后,按照风管系统所在的空间位置,确定风管支、吊架的形式.支架的用料规格和做法应按标准图集选用。

3.3。

2 支架的悬臂、吊架的吊杆采用角钢或槽钢制成;斜撑的材料为角钢；吊杆采用圆钢；扁铁用来制作抱箍。

3。

3.3 按风管的中心线找出吊杆敷设位置,单吊杆在风管的中心线上；双吊杆可以按托架的螺孔间距或风管的中心线对称安装.3.3。

4 当风管较长时，需要安装一排支架时，可先把两端的安好，然后以两端的支架为基准，用拉线法找出中间支架的标高进行安装。

3。

3。

5 支吊架的吊杆应平直、螺纹完整。

吊杆需要拼接时可采用螺纹连接或焊接。

连接螺纹应长于吊杆直径三倍，焊接宜采用搭接，搭接长度应大于吊杆直径的8倍，并两侧焊接. 3。

风管部件制作1 范围本工艺标准适用于各类金属风口、风阀、罩类、风帽及柔性管等部件制作工程。

2 施工准备2.1 材料要求及主要机具：2.1.1 各种材料应具有出厂合格证明书或质量鉴定文件。

2.1.2 除上述文件外，应进行外观检查，各种板材表面应平整，厚度均匀，无明显伤痕，并不得有裂纹、锈蚀等质量缺陷，型材应等型、均匀、无裂纹及严重锈蚀等情况。

2.1.3 其它材料不能因其本身缺陷而影响或降低产品的质量或使用效果。

2.1.4 剪板机、折方机、咬口机、冲床、电焊机、点焊机、亚弧焊机、车床、台钻、型材切割机、空压机及喷漆设备、手动、电动液压铆钉钳、电动拉铆枪和直尺、方尺、划规、划针、铁锤、木锤、洋冲、扳手、螺丝刀、钢丝钳、钢卷尺及专用冲压模具、工装等。

2.2 作业条件；2.2.1 应具备有宽敞、明亮、地面平整、洁净的厂房。

2.2.2 作业地点要有满足加工工艺要求的机具设备、相应的电源，安全防护装置及消防器材。

2.2.3 各种风管部件均应按国家有关标准设计图纸制作，并有施工员书面的技术、质量、安全交底和施工预算。

3 操作工艺3.1 风口工艺流程：外框下料→(专用模具) 成形领料叶片下料→(专用模具) 成形组装→焊接→表面处理→机加件及其它零部件加工→成品→检验→出厂3.2 领料：风口的制作应按其类型、规格、使用要求选用不同的材料制作。

3.3 下料、成型：3.3.1 风口的部件下料及成形应使用专用模具完成。

3.3.2 铝制风口所需材料应为型材，其下料成形除应使用专用模具外，还应配备有专用的铝材切割机具。

3.4 组装：3.4.1 风口的部件成形后组装，应有专用的工装，以保证产品质量。

产品组装后，应进行检验。

3.4.2 风管表面应平整，与设计尺寸的允许偏差不应大于2mm，矩形风口两对角线之差不应大于3mm；圆形风口任意两正交直径的允许偏差不应大于2mm。

3.4.3 风口的转动调节部分应灵活，叶片应平直，同边框不得碰撞。

风管及部件安装方法1、风管及部件安装前，清除内外杂物及污垢并保持清洁。

安装风管时，为安装方便，在条件允许的情况下，尽量在地面上进行连接，一般接至10～12m长左右。

2、风管法兰垫料按系统进行选用。

空调、通风风管采用厚度为3mm的8501密封胶带密封，排烟系统风管采用石棉橡胶板作为法兰垫料。

3、法兰垫片厚度为3～5mm，垫片要与法兰齐平，不得凸入管内，以免增大空气流动阻力，减少风管的有效面积。

4、紧固法兰螺栓时，用力要均匀，螺母方向一致。

风管立管法兰穿螺栓，要从上往下穿，以保护螺纹不被水泥砂浆等破坏。

5、穿出屋面的风管设置防雨罩；穿出屋面1.5m的立管必须可靠固定、完好无损，不得出现裂纹、咬口不严密以及空洞等缺陷，以免雨水从风管内漏入室内。

风管在穿越墙体、楼板时，四周缝隙用防火柔性材料密实填充。

6、穿越沉降缝风管之间连接及风管与设备连接的柔性短管采用外刷防火漆的帆布制作。

在风管与设备连接柔性短管前，风管与设备接口必须已经对正，不得用柔性软管来作变径、偏心。

安装柔性短管时应注意松紧要适当，不得扭曲。

空调支管至风口之间的连接采用带保温层的金属软管，软管与风口及与风管接口采用专用的卡箍进行连接。

软管较长时，必须在中间部位设置吊架，但金属软管的长度不得超过2m。

7、风管与配件可拆卸的接口及调节机构等，不得装设在墙或楼板内。

8、在安装防火阀前，拆除易熔片。

待阀体安装后，检查其弹簧及传动机构是否完好并安装易熔片。

防火阀、消音器按正确的方向安装且单独设置支吊架。

9、风管安装的最大允许偏差见下表风管安装的最大允许偏差10、风管法兰连接用镀锌螺栓和螺母，其螺母应在同一侧。

空调风管法兰间采用3mm厚软橡胶板作衬料，风管上的可拆卸接口，不得设置在墙体或楼板内。

凡有阀门、风管检查门处的吊顶应留检查孔。

11、风管穿过墙体和楼板处与墙壁或楼板间时，使用防火柔性材料密实填充。

12、风管穿楼板其与结构洞口缝隙用防火材料封堵，穿机房墙处缝隙用离心玻璃棉填实并以3mm厚防火板封堵。

风管安装方案一、施工准备1、材料要求及主要机具：（1）各种安装材料产品具有出厂合格证明书或质量鉴定文件及产品清单。

（2）风管成品不许有变形、扭曲、开裂、孔洞，法兰脱落等缺陷。

（3）安装使用材料有：螺栓、螺母、垫圈、法兰垫片、膨胀螺栓等，都符合产品质量要求。

（4）安装使用工具有：风管运输小车、砂轮切割机、台钻、手锤、电锤、手电钻、扳手、电动扳手、1T手拉葫芦、滑轮绳索、倒链、錾子、风管作业平台、麻绳等。

2、作业条件：（1）安装部位的障碍物已清理，地面无杂物的条件下进行。

（2）作业地点要有相应的辅助工具，如梯子、架子等，及电源和安全防护装置、消防器材等。

（3）风管安装有设计的图纸及大样图，并有施工技术人员的技术、质量、安全交底。

二、安装方法1、工艺流程2、风管准备将制作好的风管从储存地用叉车（或风管运输小车）运至风管安装位置；3、确定标高按照设计图纸并参照土建基准线找风管标高。

4、支吊架制作（1）标高确定后，按照风管系统所在的空间位置，确定风管支、吊架形式。

风管支吊架的制作严格按照打孔。

型钢的切断使用砂轮切割机切割，使用台钻钻孔。

支架的焊缝必须饱满，保证具有足够的承载能力。

钢材切断和打孔，不应使用氧气—乙炔切割。

（2）通丝杆根据风管的安装标高适当截取。

露丝不能过长，以丝扣末端不超出托架最低点为准。

5、支吊架安装（1）支吊架安装前，按风管的中心线标高，计算出吊杆的长度，并结合建筑装修专业，仔细核查风管安装有无与吊顶“打架”的现象发生。

（2）支吊架安装是风管安装的第一道工序。

矩形风管的安装标高通常是从管底算起，安装时应注意保温风管的支吊托架应设在保温层外部，不得损坏保温层；支吊架不能设置在风口、风阀、测定孔等部件处。

（3）支吊架采用膨胀螺栓固定，吊杆用圆钢，承托用等边角钢，吊架应能调节，每趟水平风管设有两组防摆吊架。

（4）风管的支、吊、托架的安装位置要正确，牢固可靠。

（5）风管的支吊架刷两道防锈底漆，在暴露之处加上两道面漆。

风管及部件安装工艺流程1. 购买所需的风管和部件在进行风管及部件的安装工作前，需要先购买所需的材料和配件。

根据具体的需求和设计方案，确定所需购买的风管和部件的规格、数量及质量标准，可以选择去专业的建材市场或者去经营风管的厂家购买。

2. 搬运风管和部件到施工现场在购买所需的风管和部件后，需要将其搬运到施工现场。

搬运要注意安全，避免损坏管道和配件。

同时，需要确保搬运的人员具备必要的技能和工具，比如吊装钢丝绳等。

3. 确定风管的安装位置在进行风管的安装之前，需要根据设计方案和现场实际情况，确定风管的安装位置和走向，以便后续的施工工作进行顺利。

在确定风管位置时，可以使用激光等工具辅助定位，以确保准确度。

4. 风管制作和加工根据风管的安装位置和走向，需要将购买的风管进行加工和制作，以满足实际情况的需要。

加工过程中需要注意安全，使用安全可靠的工具和设备来进行。

5. 风管的安装在加工和制作好风管的基础上，可以进行风管的安装工作。

在安装过程中需要注意以下几点：•安装前，需要进行风管清洁。

•在安装过程中，需要避免过度弯曲或拉伸管道，以免影响其正常使用。

•风管的连接部分需要用专业的密封材料进行封口。

6. 风管支撑的安装为了保证风管的安全和稳定，需要在安装过程中对风管的支撑进行设计和安装。

在支撑的安装过程中，需要注意以下几点：•支撑件的设计和选材要符合规范和要求。

•支撑件需要经过固定和安全检验。

•支撑件的安装位置要考虑管道的重心和承受重量，以保证其稳定性。

7. 部件的安装在完成风管的安装和支撑工作后，需要对管道中的部件进行相应的安装。

具体包括风口、法兰、止回阀等。

在部件的安装过程中，需要注意以下几点：•选择正确的部件规格，确保与风管配合。

•安装前，需要进行部件检查和清洁。

•部件的安装需要使用专业工具，保证安装过程中不会损坏部件。

8. 施工完成的检查在完成安装工作后，需要进行相应的检查，以确保风管和部件的安装质量符合相关的标准和要求。
