导热系数测量方法

稳态法测量导热系数方案
分析：
由傅里叶定律可知，要想得出材料的导热系数，首先得知道通过材料上的热流密度q 及其材料的温度变化率/t x 。

热流密度是指单位时间内通过单位面积的热量，热量可由电功率计算，即可通过电压电流表间接测出，面积可由尺具测出。

温度变化率可由测温仪器和计时表测出。

热源可由温度可控的电热管提供。

测量方案：
1. 主要实验器材
电热管、保温箱、电流表、电压表、测温器、计时表
2. 实验步骤：
1.前期准备
检查实验设备能否正常工作，对于固体工件可对其表面进行打磨处理，减少工件表层氧化膜对工件正常导热造成影响，对于液体材料要保证装乘器皿要足够清洁，同时应将实验处的门窗关上，减小实验误差。

2.测量材料导热面积和温度
使用尺具测量材料的边界温度并计算出其面积A ，使用测温仪器测量出材料的初始
中心温度0T
3.加热材料
将电热管的加热温度设定为T 并在保温箱里对材料进行加热，同时用计时表开始计
时，每格t 便对材料的中心处进行温度测量，记录下相应的温度12,,n T T T ……并对
所测得的温度值进行观察。

4.测量热流量
当材料被加热一段时间后，当材料温度超过某一个测得温度后不在升高或者变化幅
度很小的时候，再测5组温度值，并用电流电压表测出材料两端的电流I,电压V 。

5.结束测量
关掉电源停止加热，清理实验设备。

3. 数据处理
将最后测得的5组温度值取平均数得T ，并求出从初始加热到倒数第6组温度所需
要的时间t,则材料的导热系数为：
/(/)IU A T t λ=-
4. 结论
将所测得的温度与标准值进行对比并分析误差。

导热系数实验测定
导热系数是描述材料导热性能的物理量，可以通过实验测定得到。

以下是一种测定导热系数的实验方法：
1. 准备实验样品：将需要测量导热系数的样品切成形状相同的小块，尺寸大约为1cm x 1cm x 1cm。

样品表面需要平整光滑，可以使用砂纸打磨。

2. 准备实验仪器：导热系数实验仪、温度计、电源等。

3. 实验步骤：
a. 将实验仪器接通电源，调整好温度计。

b. 将样品放在导热系数实验仪的试样台上。

c. 打开实验仪器，开始测试。

d. 实验仪器会通过导热方式将样品热量传递到散热器上，散热器会将热量散发到空气中。

e. 在测试过程中，记录样品表面和散热器表面的温度。

f. 根据测试数据，计算出样品的导热系数。

4. 实验注意事项：
a. 为了减小误差，需要重复测试多次，取平均值作为最终结果。

b. 在测试过程中，要保证实验环境的恒温恒湿，以免影响测试结果。

c. 在测试不同材料时，需要及时清洗试样台和散热器，以免样品之间相互影响。

这是一种比较简单的测定导热系数的实验方法，实际操作时还需要根据具体情况进行调整。

导热系数检测内容及方法（1）防护热板法检测导热系数本方法适用于处于干燥状态下单一材料或者复合板材等中低温导热系数的测定。

依据标准：《绝热材料稳态热阻及有关特性的测定防护热板法》GB/T10294-88原理：在稳态条件下，防护热板装置的中心计量区域内，在具有平行表面的均匀板状试件中，建立类似于以两个平行匀温平板为界的无限大平板中存在的一维恒定热流。

为保证中心计量单元建立一维热流的准确测量热流密度，加热单元应分为在中心的计量单元和由隔缝分开的环绕计量单元的防护单元。

并且需有足够的边缘绝热或（和）外防护套，特别是在远高于或低于室温下运行的装置，必须设置外防护套。

通过测定稳定状态下流过计量单元的一维恒定热流量Q、计量单元的面积A、试件冷、热表面的温度差/T,可计算出试件的热阻R 或热导率CA（C1试验仪器：1.1平板导热仪(1)导热系数测定范围：(0∙020~L000)W∕(m∙K)(2)相对误差：±3%(3)重复性误差：±2%(4)热面温度范围：(0-80)℃(5)冷面温度范围：(5~60)℃1.2、钢直尺1.3、游标卡尺2、试件要求：1)尺寸试件测量范围：30OmmX30OnInIXI(10~38)mm试件的表面用适当方法加工平整，使试件与面板紧密接触，刚性试件表面应制作的与面板一样平整，并且整个表面的不平行度应在试件厚度的±2%。

试件的尺寸应该完全覆盖加热单元的表面，由于热膨胀和板的压力，试件的厚度可能变化，在装置中在实际的测定温度和压力下测量试件厚度。

热敏感材料不应暴露在会改变试件性质的温度下，当试件在实验室空气中吸收水分显著(如硅酸盐制品)，在干燥结束后尽快将试件放入装置中以避免吸收水分。

3、试件加工试验前，将试件加工成30OnlnI(长)×300mm(宽)的正方形，并且保证冷热两个传热面的平行度，特别是硬质材料的试件，如果冷热两个测试面不平行，这种情况下必须将试件磨平后才能做实验。

实验内容
记录橡胶盘（样品）、黄铜盘（散热板）的直径、厚度DB、hB、DC、hC,黄铜盘质量mC，由实验室提供。
测量散热板（黄铜板）的冷却速率 ，计算。
稳态法测橡胶盘上下表面的温度10 和20
调整好实验装置,各盘之间不能有间隙。
调整电热板的供电方式,人为控制发热盘的温度在:
每隔2分钟观察散热盘的温度θ2 , 记录θ1 ， θ2；若在10分钟内θ2基本保持不变则系统的热传导已达到稳定状态。对最后10分钟内的5次温度分别求平均得θ10， θ20。
实验原理
考虑散热盘自由冷却与稳态时的散热面积不同，引入修正系数：
于是，导热系数为：
实验原理
0°C 冰水
4、温差热电偶的工作原理
两种金属接触处由于温度差而产生电动势的现象称为温差电动势，一般情况下，温差电动势近似与两接触端的温度差成正比。
检流计
加热
检流计
电压值即为温度示数
杜瓦瓶里冰水混合物为冷端；发热盘、散热盘分别与冷端形成两个温差电偶。
θ/mv
210
180
150
120
90
60
30
0
ｔ／Ｓ
用逐差法求冷却速率:
数据记录和处理
记录橡胶盘（样品）和黄铜盘（散热板）的直径、厚度DB、hB、DC、hC,黄铜盘（散热板）质量mC。
采用逐差法求散热板（黄铜板）在温度为20时的冷却速率 ，其中t=120s。
记录稳态时橡胶盘上下表面的温度10 和20
计算橡胶板的导热系数，并与标准值比较，计算出百分比误差。
操作要点
1
数字电压表调零，注意热电偶接线。实验过程中散热风扇保持开启。

2
构建稳态环境， 10保持在3.50mV±0.03mV范围内，测量20

、
面和待测样品厚度。 2．将一个电热偶的插头插在表盘的测2内，把冷端放入装有冰水混合物的真空保温 杯内的细玻璃管中，热端插在散热盘的小插孔上；将另一个热电偶插头插在表盘的 测1内，冷端也放入装有冰水混合物的真空保温杯内的另一细管中；热端插入加热盘 上的小插孔中； 3．插好加热板的电源插头：再将 线的一端与数字电压表相连，另一端插在表盘的 中间位置； 4．分别接好导热系数测定仪与数字电压表的电源；数字电压表采用3位半LED显示， 最大量程为20mV。 5．调节数字电压表的调零旋钮，再将加热开关拨至220V档，开始加热； 6．待稳定后，可以将切换开关分别拨至测1和测2端，记录此刻样品上、下表面的温 度；(每隔3分钟读样品上下表面的温度，若在10分钟内样品上下表面的温度示数都 不变，可以认为已经达到稳定状态了)； 7．移去样品，使加热盘与散热盘较好的接触，再将加热开关拨至220V档，加热散热 盘； 8．移开加热板，在散热盘上放置胶木板，使散热盘自然冷却；稳定状态时，通过样 品上表面的热速率与由散热盘向周围环境散热速率相等。记录散热盘冷却至稳态时 的温度。 根据上述装置，由傅里叶导热方程式可知，通过待测样品B盘的热流量 Q / t 为：
Q 2 R 2 1 t h
式中h为样品厚度，R为圆盘样品的半径， 为样品热导率，
1
2
分别为稳态时样品上下平面的温度。
、
实验过程中，当传热达到稳态时，样品上下平面的温度将稳定不变，这时可以认为发 热盘A通过圆盘样品上平面传入热量的速率与由散热盘P向周围环境散热的速率相等。 因此可以通过散热盘P在稳定温度 时的散热速率求出热流量.方法如下：当读得稳 后，将样品B盘抽去，让发热盘A的底面与散热盘P直接接触，使盘P的温 态时的 度上升到比 高出1mV左右时，再将发热盘A移开，放上圆盘样品（或绝缘圆盘）， 让散热盘P自然冷却（电扇仍处于工作状态），每隔30秒钟读一次散热盘的温度示 值，选取邻近 的温度数据，求出铜盘P在的冷却速率 ，则 就是散热盘在 时的散 h 1 mc | 热速率，代入式（3-2）得： t R (3-3)式中, 为样品的质量，为样品 比热容。但须注意，这样求出的 是散热盘的全部表面暴露于空气中的冷却速率，其 p 2 R p h p 散热表面积为 2 R2 （其中 与 分别为散 热盘P的半径与厚度）。然而，在观测样品稳态传热时，P盘的上表面（面积为 ）是 被样品覆盖着的。考虑到物体的冷却速率与它的表面积成正比，则稳态时散热盘散 热速率的表达式应修正如下：

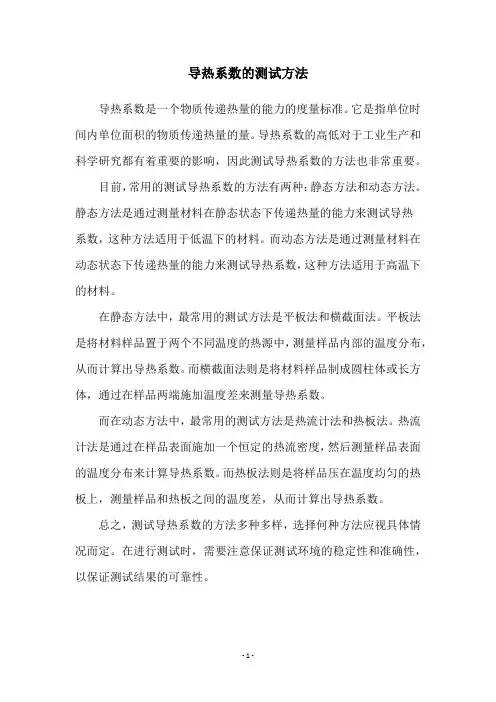

导热系数的测试方法
导热系数是一个物质传递热量的能力的度量标准。

它是指单位时间内单位面积的物质传递热量的量。

导热系数的高低对于工业生产和科学研究都有着重要的影响，因此测试导热系数的方法也非常重要。

目前，常用的测试导热系数的方法有两种：静态方法和动态方法。

静态方法是通过测量材料在静态状态下传递热量的能力来测试导热
系数，这种方法适用于低温下的材料。

而动态方法是通过测量材料在动态状态下传递热量的能力来测试导热系数，这种方法适用于高温下的材料。

在静态方法中，最常用的测试方法是平板法和横截面法。

平板法是将材料样品置于两个不同温度的热源中，测量样品内部的温度分布，从而计算出导热系数。

而横截面法则是将材料样品制成圆柱体或长方体，通过在样品两端施加温度差来测量导热系数。

而在动态方法中，最常用的测试方法是热流计法和热板法。

热流计法是通过在样品表面施加一个恒定的热流密度，然后测量样品表面的温度分布来计算导热系数。

而热板法则是将样品压在温度均匀的热板上，测量样品和热板之间的温度差，从而计算出导热系数。

总之，测试导热系数的方法多种多样，选择何种方法应视具体情况而定。

在进行测试时，需要注意保证测试环境的稳定性和准确性，以保证测试结果的可靠性。

- 1 -。

二、动态方法
动态方法是指在变化温度下测量材料导热系数的方法。这种方法通常使用热脉冲法或热反应法。
1.热脉冲法
热脉冲法是一种迅速变化温度的方法，它通过在被测材料中加热脉冲，并测量温度变化来计算导热系数。实验中，通过一个电磁炉或者激光脉冲等方式给被测材料施加一个短时间的高温脉冲，然后通过测量温度的变化，以及脉冲能量的大小来计算Leabharlann 热系数。导热系数测量方法及仪器
导热系数是材料的一个重要物理参数，它描述了材料传导热量的能力。测量导热系数的目的是为了评估材料的热性能，以及使用该材料的可行性。下面将介绍导热系数的测量方法以及常用的测量仪器。
一、静态方法
静态方法是指在恒定温度下测量材料导热系数的方法。这种方法是通过测量材料两端的温度差来确定导热系数的。常用的静态方法有热板法和热流计法。
2.热反应法
热反应法是一种通过观察材料的热反应过程，从而求得导热系数的方法。实验中，将被测材料放置在一个加热腔中，然后在一定温度下对其进行恒定热反应，通过测量反应中产生的热量和反应过程的时间来计算导热系数。
常用仪器：
1.导热系数测试仪：这种仪器有多种型号，可以根据不同的测量方法选择合适的仪器。一般包括加热装置、温度传感器、温度控制系统、数据采集和分析系统等组成。
2.热板法仪器：热板法需要使用一块平板和对应的温度传感器，以及控制电路等。
3.热流计：热流计用于测量导热材料中的热流量，它包括散热区、热电偶和测温装置等。
4.热脉冲测试仪：热脉冲测试仪包括一个加热器、一个测温电阻和一个控制系统，用于给被测材料施加热脉冲以及测量温度变化。
总结：
导热系数是材料的一个重要物理参数，测量导热系数有静态方法和动态方法两种。常用的测量仪器包括导热系数测试仪、热板法仪器、热流计和热脉冲测试仪等。这些仪器可根据实验需要选择使用。随着科技的发展和进步，导热系数的测量方法和仪器也将进一步提高和完善。

凝胶导热系数测试方法
凝胶导热系数测试方法主要有以下几种：
１．热线法。

通过添加金属针作为温度传感器，使用激光
功率计来测量热量传递，这种方法可以精确地测定材料在特定方向上的电导率。

如果热凝胶被用作散热器或电子设备的冷却剂时，可以使用此方法测试其导热性能。

２．面接触传热仪。

根据对流传热的经验公式，在氮氛条
件下控制平板间腔体的总发热量与上板接点面区域的流量相等，以保持上下板的恒温。

３．DSC（差示扫描热量分析）。

这是一种常用的表征物质在不同温度下的物态变化和相关转变的方法，从而间接获得材料的热传导值。

此外，还有石英晶体振动模式改变的热膨胀实验、通过有限元模拟技术进行分析预测等方法。

以上仅供参考。

导热系数的测定方法导热系数（thermal conductivity）是指物质传导热量的能力，是描述物质热传导性能的重要参数。

测定物质的导热系数有多种方法，下面将介绍其中常用的几种方法。

1.热板法测定导热系数热板法是一种常用的测定导热系数的方法。

该方法需要将待测物质包裹在两块热板之间，首先加热其中一块热板，保持另一块热板的温度恒定，然后通过测量两块热板之间传导的热流量和温度差来计算导热系数。

该方法适用于导热系数在0.03-200W/m·K范围内的材料。

2.平板法测定导热系数平板法是另一种常用的测定导热系数的方法。

该方法将待测物质切割成平板状，在平板两侧施加不同温度，通过测量两侧温度差和传导热流量来计算导热系数。

该方法适用于导热系数在0.1-500W/m·K范围内的材料。

3.横向比热差法测定导热系数横向比热差法是一种用于测定导热系数的动态方法。

该方法将待测物质制成棒状，在其表面施加周期性的热源和热沉，通过测量棒状物体两处的温度差和周期性热流量来计算导热系数。

该方法适用于导热系数在0.2-10W/m·K范围内的材料。

4.传导-对流法测定导热系数传导-对流法是一种用于测定导热系数的方法。

该方法将待测物质加工成圆柱形，通过测量圆柱的传热速率和端部的温度差来计算导热系数。

在传热过程中考虑了传导和对流两个因素。

该方法适用于导热系数在0.03-100W/m·K范围内的材料。

5.热流计法测定导热系数热流计法是一种常用的测定导热系数的方法。

该方法使用热流计进行测量，将待测物质放置在热流计中，通过测量热流计两侧温度的变化和流过的热量来计算导热系数。

该方法适用于导热系数在0.1-500W/m·K范围内的材料。

除上述方法外，还有一些其他测定导热系数的方法，例如横向比热法、横向热流测量法、测量材料的导电系数然后通过Wiedemann-Franz定律计算导热系数等。

这些方法各有优缺点，选择合适的方法需要考虑待测物质的性质、测试条件和测量精度等因素。

液体导热系数的测定
液体导热系数的测定方法有许多种，下面介绍其中两种常见的方法：
1.热板法测定液体导热系数：
热板法是一种直接测定液体导热系数的方法，它是利用热板对液体进
行恒温加热，在不同时间内测量热板温度变化对应的时间，然后根据导热
方程计算出液体的导热系数。

具体步骤：
1）将试验装置准备好，包括热板、温度计、加热电源等。

2）将热板垂直浸入待测液体中，使其与液体表面接触。

3）打开加热电源，使热板表面保持恒定温度，通常设置为60℃左右。

4）在不同的时间点，用温度计测量热板表面温度，并记录下来。

5）根据导热方程计算液体的导热系数。

2.管道法测定液体导热系数：
管道法是一种间接测定液体导热系数的方法，它是利用管道对液体进
行恒温加热，在管道内测量进出口的温度差，然后根据传热方程计算出液
体的导热系数。

具体步骤：
1）将试验装置准备好，包括加热器、管道、温度计等。

2）将待测液体加热至恒定温度，通常设置为60℃左右。

3）将待测液体通过加热器送入管道内，进出口分别安装温度计，记录下各自的温度，并计算温度差。

4）根据传热方程计算出液体的导热系数。

以上两种方法都需要考虑实验误差和数据处理方法，确保测量结果的准确性和可靠性。

实验二材料导热系数的测定一、实验目的1、巩固和深化不稳定导热过程的基本理论，学习用常功率平面热源法测定材料导热系数和导温系数的实验方法和技能。

2、测定试材的导热系数λ和导温系数α。

二、实验原理：稳态导热问题，即忽略温度随时间的变化，只考虑温度的空间分布。

即θ（x,y,z）而非稳态导热问题温度不仅在空间上有分布，而且随时间变化。

即θ（x,y,z,τ）根据不稳定导热过程的基本理论，初始温度均匀并为t0的半无限大均质物体，当表面边界被常功率热流q w加热时，同样引进过余温度θ=t-t0 ，温度场由以下导热微分方程求解：经过求解和变换，得出如下的关系式：(1)函数B(y)值()B y =（2）导温系数根据B(y)值查表得y 2值，则224d a y τ=' （m 2/h ）d :薄试件的厚度 m (3)导热系数λ=（w/mk ）上述各式中：(,)x θτ'' 经过时间τ'薄试件上表面过余温度; 1(0,)θτ 经过时间1τ薄试件下表面(热源面)过余温度;3(0,)θτ 经过时间3τ降温过程中下表面(热源面)过余温度; 2τ 关闭热源的时间;Q 加热器的功率 W/m 2Q=(V 标/10)2*A=I 2*A A=R/S式中: V 标 –与加热器串连的0.01Ω标准电阻两端的电压降 mv R 、S 分别为加热器的电阻及面积。

三、实验装置DRM-1型导热系数测定仪 适用于测定均质板状、粉末状材料的导热系数、导温系数和比热。

测试范围：3.5×10-2～1.7 W/mk ；电热烘干箱；秒表两只；干燥器；天平；卡尺（精度为0.02毫米）。

DRM-1型导热系数测定仪分三部分：1、试件部分：包括试件，试件台及夹具。

2、加热系统：包括晶体管稳压电源、加热器、0.01Ω标准电阻、电位差计和检流计。

3、温度测量系统：温度测量用铜-康铜热电偶，电偶产生的电信号用电位差计测出，通过查表得出温度值。

导热系数测试标准导热系数是指物质在单位时间内单位面积上的热量传导率，是衡量材料导热性能的重要参数。

导热系数测试标准是评价材料导热性能的依据，对于各种导热材料的研究和应用具有重要意义。

一、导热系数测试的意义。

导热系数测试标准的制定和执行，可以保证测试结果的准确性和可比性。

在工程领域中，材料的导热性能直接影响着工程结构的热工性能，因此对导热系数的测试标准要求尤为严格。

只有通过标准化的测试方法，才能够准确地评价材料的导热性能，为工程设计和材料选择提供科学依据。

二、导热系数测试的方法。

1. 热板法，热板法是一种常用的导热系数测试方法，通过在被测材料上施加一定的热量，测量材料两侧温度差，从而计算出导热系数。

该方法适用于导热系数较小的材料。

2. 热流计法，热流计法是利用热流计测量被测材料上的热流密度，通过测量热流密度和温度差，计算出导热系数。

该方法适用于导热系数较大的材料。

3. 横向热导率法，横向热导率法是通过测量材料横向传热的性能，来计算导热系数。

该方法适用于导热系数各向同性的材料。

三、导热系数测试的标准。

1. ASTM标准，美国材料与试验协会（ASTM）发布了一系列关于导热系数测试的标准，如ASTM C177-13、ASTM C518-15等。

这些标准规定了导热系数测试的方法、设备、操作流程等内容，保证了测试结果的准确性和可比性。

2. ISO标准，国际标准化组织（ISO）也发布了一系列关于导热系数测试的标准，如ISO 8301:1991、ISO 8302:1991等。

这些标准与ASTM标准类似，都是为了保证导热系数测试的准确性和可比性。

3. GB标准，中国国家标准化管理委员会（GB）也发布了一些关于导热系数测试的国家标准，如GB/T 13475-92、GB/T 10294-2008等。

这些标准是根据国内材料测试的需要而制定，保证了国内导热系数测试的准确性和可比性。

四、导热系数测试的应用。

导热系数测试标准的执行，可以为各种导热材料的研究、开发和应用提供科学依据。

导热系数测试原理导热系数是衡量物质导热性能的重要参数，其测试原理有多种。

本文将对其中常见的几种测试原理进行介绍，包括稳态法、非稳态法、热线法、保护热流法和瞬态热平面法。

一、稳态法稳态法是最经典的导热系数测试方法，其原理基于热传导的稳态条件。

在该条件下，物体的温度分布达到稳定状态，不再随时间变化。

测试时，将样品置于两个平行的加热元件之间，通过加热元件对样品进行加热。

当热量在样品内部传导达到稳态时，测量加热元件的温差和传热面积，并根据傅里叶定律计算导热系数。

稳态法的优点是原理简单、准确度高，适用于各种材料的导热系数测试。

二、非稳态法非稳态法与稳态法不同，其基于热传导的非稳态条件。

在非稳态条件下，物体的温度分布随时间变化。

非稳态法测试时，通过对样品进行快速加热或冷却，使样品内部的温度分布处于动态变化状态。

通过测量样品内部的温度随时间的变化规律，并根据相关公式计算导热系数。

非稳态法的优点是测试时间短、对样品尺寸要求低，适用于某些难以达到稳态条件的材料。

三、热线法热线法是一种特殊的导热系数测试方法，其原理基于一维导热模型。

测试时，将一根细长的热线（通常是镍或铂）置于待测样品中，并对其通电加热。

热线与样品之间发生热交换，导致热线温度发生变化。

通过测量热线的电阻变化和加热电流，结合热线的几何尺寸和材料属性，可以计算出待测样品的导热系数。

热线法的优点是测试精度高、对样品尺寸要求低，适用于薄膜和纤维等细小样品的导热系数测试。

四、保护热流法保护热流法是一种适用于测量松散颗粒材料导热系数的测试方法。

其原理是将待测样品填充在一个容器中，并在容器的底部放置加热元件。

通过测量加热元件的温差和传热面积，结合传热方程和已知的热物性参数（如颗粒密度和比热容），可以计算出样品的导热系数。

保护热流法的优点是可以测量松散颗粒材料的导热系数，且测试操作相对简单。

五、瞬态热平面法瞬态热平面法是一种利用激光脉冲瞬时加热样品的导热系数测试方法。

各种方法导热系数检测简介实验室常用的热传导性材料包括导热硅胶片、导热膏和导热塑料等，其导热系数测试方法主要有稳态热板法和激光闪射法。

国际通用标准为XXX（ASTM）的ASTM-D5470、ASTM-E1461和ASTM-E1530三种常用标准。

不同测试方法和标准得出的数据存在较大差异，其中ASTM-D5470与ASTM-E1461的测试值较为相近，国内生产导热硅胶片的企业主流采用ASTM-D5470标准，因为这种测试方式更能模拟实际使用状态，通过热阻反映导热系数。

ASTM-D5470采用稳态热流计法，对样品施加一定的热流量、压力和温度差，得到样品的导热系数，需要样品为较大的块体以获得足够的温度差。

ASTM-E1461采用激光闪射法，反映的是材料自身内部的热传导性，但没有考虑界面接触热阻的影响。

ASTM-E1530评定材料的耐传热性能，导热硅胶片领域一般用得较少，测出来的数据相对ASTM D5470和ASTM E1461的数据要大很多。

虽然测试标准一样，但不同设备测试出来的数据存在很大差异。

XXX生产的导热测试仪器可作为行业标杆，XXX就拥有这台德国进口的耐驰激光导热系数仪，已经为国内众多知名企业提供导热系数测试服务，数据可靠稳定。

其他测试厂商标榜的导热系数只能作为参考，还是需要按实际使用为准。

国外大多数导热材料生产厂家采用ASTM-D5470标准，因为这种测试方式更能模拟实际使用状态反映导热系数。

测量材料的热导率通常采用稳态法和动态法两种方法。

本测试仪采用稳态法测量不同材料的导热系数，设计简单，操作方便，具有典型性和实用性。

测量材料的导热系数是热学实验中的一个重要内容。

该测试仪器由加热器、数显温度表、数显计时器等组成，采用一体化设计。

其技术参数包括电源AC 220V，50HZ，热源为安全电压36V的加热铜块，测试材料包括硅橡胶、胶木板、金属铝、空气等，可检测粉状、颗粒状、胶状材料。

测量温度范围为室温～100℃，精度为±1℃；计时部分范围为0.1s～999.9s，分辨率为0.1s；导热系数测量精度为≤10%；试样尺寸为Φ13×（1-100）mm，导热系数测试范围为0.1～300w/m·k。

定期校准设备
对测量设备进行定期校准和维护，确 保设备的性能指标满足测量要求。
提高操作技能
加强操作人员的培训和技能提升，提 高其对测量原理和操作技能的理解和 掌握程度。
06 导热系数测量的 最新进展与展望
导热系数测量的新技术
激光闪射法
利用激光脉冲在样品表面产生瞬态热 源，通过测量热扩散系数来计算导热 系数。该方法具有高精度、非接触和 非破坏性等优点。
VS
详细描述
激光法是一种新兴的导热系数测量方法， 利用激光技术对样品进行快速、非接触的 测量，通过分析样品的光学性质与导热系 数的相关性来计算导热系数。激光法具有 测量速度快、非接触等优点，但需要高精 度的光学仪器和复杂的数据处理技术。
03 导热系数的测量 仪器
稳态法测量仪器
稳态法测量仪器是导热系数测量的经典方法之一，其原理基于热传导的稳态特性。
瞬态法测量时间短，适用于快速测量，但对样品有一定损伤。
热线法测量仪器
1
热线法测量仪器利用金属丝作为热线，置于样品 中，通过测量热线上的电流和温度变化来计算导 热系数。
Байду номын сангаас
2
仪器主要包括热线、测温元件和电流源等部分， 通过测量热线上的电阻变化和温度变化，计算导 热系数。
3
热线法测量精度较高，适用于小样品和薄层样品 的测量。
激光法测量仪器
激光法测量仪器利用激光的热效应和光干涉等 技术来测量导热系数。
仪器通常包括激光器、光干涉仪和测温元件等 部分，通过将激光照射到样品表面并记录干涉 条纹的变化和温度变化，计算导热系数。
激光法测量精度高、非接触、无损，适用于各 种材料的测量，但对仪器的稳定性和精度要求 较高。
04 导热系数测量的 实验操作

导热系数测量及方法导热系数是一个物质传导热量的特性参数，它反映了物质的热传导能力，是研究导热性能的重要指标。

测量导热系数的方法有很多种，以下将介绍几种常用的方法：1.平板热流法（也称平板法）：平板热流法是一种常用的测量导热系数的方法。

它基于热传导定律，利用一个恒定的热流通过被测物质的平板，测量平板上下表面的温度差，根据传热方程计算导热系数。

该方法适用于导热系数较小的材料。

2.水热平衡法：水热平衡法是一种测量导热系数的间接方法。

它利用被测物质与水接触后，通过测量水的温度变化以及水的热容和物质的密度等参数，推导出物质的导热系数。

该方法适用于导热系数较小且液体样品和粉末样品的测量。

3.热板法：热板法是一种高精度的测量导热系数的方法。

它利用两个平行板，一个加热，一个冷却，并通过测量平板上的温度分布来计算导热系数。

该方法适用于导热系数较小的材料，如绝热材料。

4.横向传热法：横向传热法也称为横截面法或雷诺热传导法。

它通过测量一个材料的截面上的温度分布，利用热传导定律来计算导热系数。

该方法适用于导热系数较大的材料。

5.数值模拟方法：数值模拟方法是一种计算机辅助的测量导热系数的方法。

它通过建立物质的传热模型，并利用计算流体力学（CFD）或有限元法等数值方法，模拟和计算物质的导热过程，从而获得导热系数。

该方法适用于复杂样品或无法直接测量的情况。

6.激光闪烁法：激光闪烁法利用激光束在被测物体表面产生温度脉冲，通过测量激光束经过物体后的时间衰减和频率偏移等参数来计算导热系数。

该方法适用于导热系数较小的材料。

总之，测量导热系数的方法多种多样，选择合适的方法取决于被测物质的性质、样品形状和导热系数的大小等因素。

随着技术的进步，新的测量方法不断涌现，为研究导热性能提供了更多的选择。

稳态法测量导热系数稳态法是一种测量材料导热系数的技术，也称为稳态传热法。

该技术被广泛应用于建筑、机械、化学等领域中，用于评估材料的热性能。

本文将介绍稳态法的工作原理、实验流程、数据处理和误差分析。

一、工作原理稳态法是一种基于傅立叶热传导定律的测量方法，该定律表明了稳态下的热流密度与物质导热系数、温度梯度和厚度之间的关系：q = -k × (ΔT/Δx)其中，q是单位时间内通过单位面积的热流密度，k是材料的导热系数，ΔT是单位长度上的温差，单位为摄氏度（℃），Δx是热传导的距离，单位为米（m）。

根据该定律，可以通过测量热流密度、温差和材料厚度来计算其导热系数。

稳态法的基本思路是，将待测材料夹在两个恒温热源之间，并使其达到稳态，即等温状态，此时热流密度是恒定的。

测量热源间的温度差和材料的厚度，就可以计算材料的导热系数。

二、实验流程1.实验器材准备将待测材料进行样品制备并加工好待使用，要求样品的厚度均匀、表面平整，确保实验过程中的稳态传热。

2.实验条件设定设定多个恒温热源，取出两个热源，一个设为高温热源，一个设为低温热源，通过加热或冷却的方式控制两个热源的温度差。

在放置样品之前，需记录热源间的温度差，以便于测量过程中的误差分析。

3.样品夹持将待测材料夹在两个热源之间的夹具中，夹具要求对样品进行有效的压紧，以确保样品的良好传热。

4.数据采集在待测试材料表面的两个端面处，用热电偶测量在不同恒温热源下的温度差。

在接受到热流量的过程中，用热流量计量仪测量热流量，确保精准测量热传导过程中的热速度。

5.数据处理通过采集的数据，按照傅立叶热传导定律计算出待测材料的导热系数，得到实验值。

在获得实验值之后，进行误差分析，验证实验本身的准确性。

三、误差分析稳态法的精度受多种因素影响，包括：温度的精度、压力的影响、厚度的均匀性、试样几何形状、热流密度的均匀性等。

对于建筑材料的稳态法，误差来源相较于机械、化学领域有所不同。
