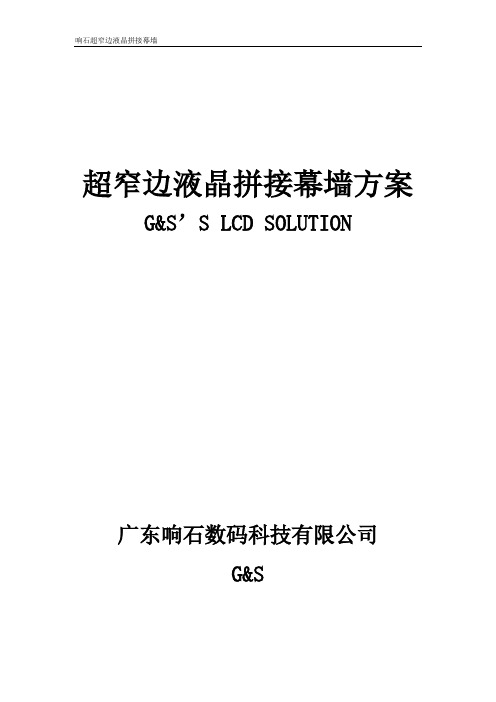

超窄边液晶拼接幕墙方案G&S’S LCD SOLUTION广东响石数码科技有限公司G&S超窄边液晶拼接幕墙方案一、前言：2009年，液晶拼接幕墙迎来了超窄边时代。
随着液晶拼接技术不断地突飞猛进，液晶拼接幕墙的应用领域也更加宽广，性能更加强大，特别是超窄边液晶单元的推出，解决了液晶拼接幕墙一直以来存在的缝隙过大的技术难题，使得液晶拼接幕墙全面超越其它显示设备，成为后端大屏显示设备的最佳选择。
响石数码自2005年率先推出液晶拼接幕墙以来，技术不断创新，一直走在行业的前端。
最新的液晶拼接幕墙，除了采用超窄边液晶显示单元外，更融入了多项最新专利技术，是高清晰度、数字化、智能化、集成化、全硬件嵌入式超窄边液晶拼接幕墙。
液晶拼接幕墙还配备自行研发的全系列视频矩阵、VGA分配器，操作指令与响石液晶拼接幕墙指令完全一致，确保了幕墙控制的高效和稳定。
二、超窄边拼接单元超窄边液晶拼接幕墙采用目前全世界最小边框的液晶拼接单元，其边缘拼接缝隙只有6.7mm ，理想高端显示，完美演绎拼接，是大屏幕墙显示设备的最佳方案。
超窄边液晶拼接幕墙液晶显示单元，具有如下特点：1、 单元铝盒设计，边沿超窄，两边加起来只有6.7 mm ；如图所示，46〞超窄边液晶拼接单元拼缝为6.7mm(两个边分别为4.3mm 和2.4mm ，加在一起6.7 mm)；DID 显示单元，拼接缝隙20mm超窄边DID 显示单元，拼接缝隙6.7mm2、 高亮度、高对比度；超窄边DID 显示单元普通显示单元画质对比亮度 700cd/m 2 450cd/m 2 对比度3000:1900:13、 宽视角，上下/左右均可达178°，满足不同角度监视的需求;4、 完全按工业标准，安装方便，可靠性高，可满足24小时不间断工作的需要；5、 稳定长寿命，超窄边拼接单元电路采用固态电容，MTBF50000小时以上。
普通屏视角178°屏视角三、响石液晶拼接幕墙特征1、CKC中央控制方式CKC网络化中央控制方式，采用网络接口，所有拼接单元均并行连接到控制上位机（安装了控制软件的计算机）。
液晶拼接屏施工方案一、安全说明1. 电源请使用带保护地的单相三线制交流220V电源，并确保整个工程系统使用同一保护地。
不能使用无保护地的电源，电源线的接地脚不能破坏。
2. 断电需要进行设备移动或其他需要断电的工作时，要关断所有的电源，包括电源开关，拔掉电源插头等，以确保您和设备的安全。
3. 线缆不能在电源线、信号线、通讯线等线缆上压放物品，应避免线缆被踩踏或挤压，以防止出现漏电或短路等危险。
4. 信号线连接从设备上插、拔信号线时，设备需要断电，以免损坏设备。
带电插拔造成的损坏不在保修范围。
5. 散热孔设备外表面可能有散热用的开孔，不要堵塞这些开孔，以免热量积聚，损坏设备或造成火灾等危险。
6. 设备安置应合理安置设备，如装入标准机架、机箱、机柜，或放置在稳固平整的工作台面上，防止设备跌落。
7. 环境设备工作的环境要注意防尘、防潮，尤其要防止液体浸泡和溅入设备内部。
8. 维修所有的维修工作应由专业维修人员完成，未经培训不要尝试自己维修设备。
为防止电击危险，不要擅自打开机壳。
9. 安全注意事项9.1 设备内部有高压电，非专业维修人员不得打开机箱，以免发生危险；9.2 严禁水滴或水溅，严禁在设备上放置任何装有液体的容器物品；9.3 为预防火灾，禁止设备靠近火源；9.4 安装好后，请勿将机器的散热孔堵塞，便于良好散热；9.5 设备如发出怪异噪音、冒烟或怪味，应立即拔掉电源插头，由专业维修人员处理；9.6 在有雷电或长期不用的情况下，请拔掉电源插头；9.7 不要从本设备通风孔塞入任何物体，以免造成设备损坏或触电；9.8 不宜将本设备放置于近水或其它潮湿的地方使用；9.9 不宜将本设备放置于散热片附近或其它高温地方使用；9.10 请妥善整理放置电源线，以防破损；9.11下列情况，应拔掉本设备电源插头，由专业维修人员处理：1) 插头电源线损坏或磨损时；2) 有液体溅入本设备时；3) 本设备跌落或机箱损坏时；4) 本设备出现明显功能异常或性能变化时。
液晶拼接施工方案1. 引言液晶拼接是一种常见的显示技术，广泛应用于大屏幕显示设备，例如会议室显示屏、监控中心大屏幕等。
液晶拼接施工是指在实际项目中将多个液晶显示屏拼接成一个大屏幕的过程。
本文将介绍液晶拼接施工的方案和步骤。
2. 施工前准备在进行液晶拼接施工前，需要进行一系列准备工作：2.1 设计方案确认确定液晶拼接的设计方案，包括拼接屏数量、布局方式、拼接屏尺寸等。
2.2 环境检测检测施工环境的光线状况、墙面平整度以及电源插座等情况，确保满足液晶拼接的要求。
2.3 施工工具准备准备施工所需要的工具和器材，包括扳手、螺丝刀、螺丝、电线等。
3. 施工步骤液晶拼接施工的具体步骤如下：3.1 墙面标线根据拼接设计方案，在墙面上进行标线，确定每块拼接屏的位置，以及拼接边缘的对准线。
3.2 安装支架根据标线，安装液晶拼接屏所需的支架。
支架要确保牢固可靠，能够承受拼接屏的重量。
注意支架的水平和垂直度。
3.3 安装拼接屏将拼接屏放置在安装好的支架上，并与支架进行固定，使用螺丝将拼接屏和支架牢固连接，确保显示屏的稳定性。
3.4 连接电源和信号线将每块拼接屏与电源插座和信号源进行连接。
确保电源线和信号线的连接稳固可靠，并保持良好的电气接地。
3.5 进行调试和校正对每块拼接屏进行调试和校正，保证图像显示的一致性和平衡性。
调整拼接屏的色彩、亮度、对比度等参数，使得整个显示屏的显示效果达到最佳状态。
4. 施工后维护在液晶拼接施工完成后，需要进行一些常规维护工作：4.1 定期清洁定期清洁液晶拼接屏的表面，避免灰尘和污渍对显示效果的影响。
使用专用的清洁工具和清洁剂，避免对液晶屏造成损害。
4.2 故障排除和维修定期对液晶拼接设备进行故障排查和维修工作。
如发现拼接屏显示异常、画面出现故障等情况，及时联系设备厂商或维修人员进行检修。
4.3 更新系统和软件根据需要，定期更新液晶拼接系统和软件，保证其正常运行和良好的显示效果。
5. 总结液晶拼接施工是实现大屏幕显示的重要技术手段。
液晶大屏幕拼接显示墙系统技术方案设计书目录第一章用户需求与系统方案 (3)1. 系统概述 (3)2. 系统组成 (5)3. 系统功能 (7)4. 系统显示模式 (7)5. 主要设备性能和指标 (10)5.5四画面分割器 (15)第一章用户需求与系统方案1. 系统概述1.1 需求分析VTRON液晶拼接墙DID（Digital Intelligence Display）TFT LCD是专用的液晶屏。
它是根据应用于安防、广播电视、医疗、工业及公共媒体发布等领域专业监视器的技术要求而设计和生产的，是继NB、PC及TV之后的第四代LCD 产品。
以其卓越的显示性能，已经成为人们认同的当前最高端、最理想的液晶监视器显示屏。
采用先进、高速图像处理技术，能够实现了多路高速视频信号的处理，以高清晰度、高亮度与高色域的液晶显示技术、嵌入式硬件拼接技术、多屏图像处理技术、信号切换技术等合为一体，形成一个拥有高亮度、高清晰度、低功耗、高寿命、先进的液晶拼接墙显示系统。
为了满足集中信息显示的要求，需要建立液晶拼接墙系统。
并有以下需求：1）可靠性高，安全性高，操纵灵活，容易扩展，方便整合系统应采用先进的技术和系统结构，提高系统可靠性和安全性，不能对其他子系统造成安全影响和环境影响。
减少故障带来的影响；提供冗余配置，具备模块设计，具备扩展能力；采用统一的控制管理系统，可以灵活操作，同时提供二次开发接口，方便和其他系统进行整合。
2）图像显示效果清晰稳定图像显示效果清晰，屏幕亮度高显示均匀，色彩还原真实，图像失真小，显示稳定性高，使用寿命长，能满足7×24小时长期连续显示的要求。
3）各种显示信号的接入能力能够显示Windows、UNIX、Linux等主流操作系统的计算机图像信号，能够显示PAL/NTSC/SECAM/1080p/1080i/720p等各种视频信号统一显示和功能分区显示。
整个显示系统可作为统一显示平台整屏各种信号，如显示欢迎辞等。
液晶拼接屏施工方案液晶拼接屏施工方案1. 施工前准备工作1.1 确定拼接屏安装位置：根据客户需求和空间限制，确定液晶拼接屏的最佳安装位置。
1.2 测量和规划：测量安装位置的尺寸，规划拼接屏的数量和布置方式。
考虑到观众的视角和视距，合理布置液晶拼接屏，提高观看效果。
1.3 向客户提供施工方案和预算：根据实际情况，向客户提供拼接屏的施工方案和预算，包括设备采购、安装步骤、工时和人力等。
2. 设备采购和准备2.1 选择适合的液晶拼接屏：根据客户需求和安装位置，选择适合的液晶拼接屏。
考虑屏幕数量、分辨率、尺寸和亮度等因素，确保选购合适的设备。
2.2 采购所需配件和材料：根据施工方案，采购所需的支架、线缆、电源和其他配件及材料等。
2.3 设备测试和调试：在施工前对设备进行测试，确保设备运行正常。
调试设备的亮度、色彩和对比度等参数，使拼接屏显示画面效果达到最佳状态。
3. 施工步骤3.1 安装支架：根据施工方案，安装支架，确保支架稳固可靠。
根据现场实际情况，采取扣板固定或钢丝吊挂等方式进行支架安装。
3.2 连接屏幕：根据拼接屏数量和布置方式，连接液晶拼接屏。
使用高质量的线缆和接口，确保信号的稳定传输。
根据实际情况，可能需要进行信号放大和分频等处理。
3.3 铺设线缆：根据布线方案，将电源线、信号线和控制线等进行合理的铺设，使线缆整齐美观并且不易被观众看到。
3.4 完成安装和调试：安装完成后，进行设备调试。
调整屏幕的亮度、色彩和对比度等参数，确保显示效果正常。
4. 施工验收和培训4.1 完成验收：在施工完成后，与客户进行最终验收。
检查拼接屏的安装质量、显示效果和功能等是否符合要求。
4.2 培训客户使用和维护：对于客户，提供液晶拼接屏的使用和维护培训。
介绍使用软件和控制系统的操作方法，并指导客户正确使用和维护设备。
通过以上的施工方案，可以有效地进行液晶拼接屏的安装和调试工作。
在施工过程中，需要注重安全，确保拼接屏的稳定性和可靠性。

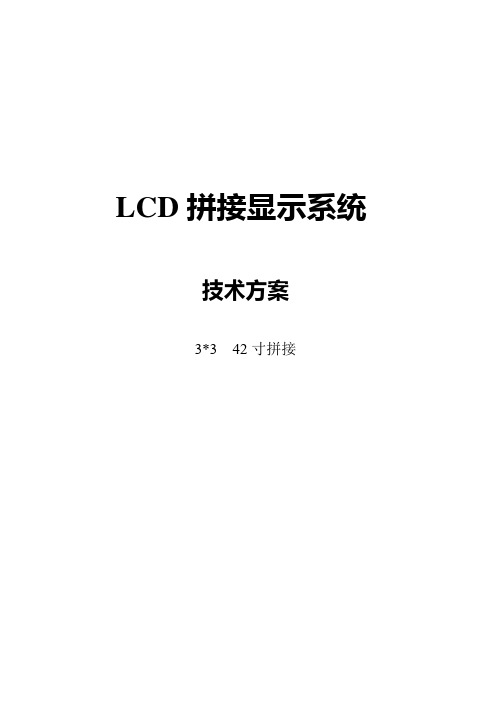

LCD拼接显示系统技术方案3*3 42寸拼接目录第一章概述 (3)1．需求分析 (3)2．系统设计原则和目标 (3)3．技术规范和标准 (5)第二章液晶拼接墙系统设计 (3)1．系统组成 (6)2．系统规格 (6)3．系统结构 (6)4、器材配置表 (8)第三章系统特点和功能 (7)1．系统特点................................................................................................................ 错误！未定义书签。
2．系统功能 (11)第四章拼接墙的技术指标 (13)1．42″LCD 单元主要技术指标 (13)2．拼接墙主要技术指标 (14)第五章设备交货和安装 (15)1．交货期和安装调试期 (15)2．设备安装调试 (15)第六章售后服务及技术培训 (15)1．售后服务 (15)2．技术培训 (16)第一章概述LCD（liquid crystal display）拼接显示系统是D&Q，从产品到应用、从方案到系统、从工程到维护等方面，经过10多年的大屏幕显示设备技术与经验的开拓积累，具备其它同业者所不能具备的独特优势（独特的系统构架、设计思想、软件体系等）基础上，推向市场的一款专业液晶平板显示产品。
它有以全数字化技术的DQ图像控制器；有以FPGA 阵列为硬件基础，采用并行高速图形处理技术，实现了多路高速视频信号的统一处理的内置处理卡，在数字视频处理、计算机信号处理、IP联动以及多屏拼接能力等方面，能最大化满足公安、国防、交通、电信、电力等行业大规模视频监控、集中处理和信号显示等需求。
另外，它将目前最卓越的高清晰度、高亮度与高色域的液晶显示技术、嵌入式硬件拼接技术、多屏图像处理技术、信号切换技术等合为一体，形成一个拥有高亮度、高清晰度、低功耗、高寿命，先进的液晶拼接平板显示系统。
液晶拼接屏施工方案一、施工前准备。
在进行液晶拼接屏的施工前，首先需要对施工现场进行全面的勘察和评估。
包括测量墙面尺寸、检查电源线路、通风情况等，确保施工的顺利进行。
同时，还需要准备好所需的施工工具和材料，如螺丝刀、电缆、支架等。
二、安装支架。
在进行液晶拼接屏的安装前，需要先安装好支架。
首先根据液晶拼接屏的尺寸和数量确定支架的位置和数量，然后使用螺丝将支架固定在墙面上。
在安装支架的过程中，要注意支架的水平和垂直度，确保支架安装牢固。
三、连接电源和信号线。
接下来是连接电源和信号线。
首先要确定好电源线路的位置，然后将电源线连接到液晶拼接屏上。
接着是连接信号线，根据液晶拼接屏的数量和布局确定好信号线的走向和连接方式，确保每块液晶屏都能正常接收到信号。
四、安装液晶拼接屏。
在连接好电源和信号线后，就可以开始安装液晶拼接屏了。
首先要根据设计图纸确定好每块液晶屏的位置和布局，然后将每块液晶屏安装到支架上。
在安装过程中，要注意保护液晶屏的表面，避免划伤和损坏。
五、调试和测试。
安装完成后，需要进行调试和测试。
首先是对液晶拼接屏进行通电测试，确保每块液晶屏都能正常开机和显示。
然后进行信号测试，确保每块液晶屏都能正常接收到信号并显示出预期的内容。
在测试过程中，要及时发现并解决问题，确保整个液晶拼接屏系统的正常运行。
六、完善固定。
最后是对液晶拼接屏进行固定和完善。
在确认液晶拼接屏正常运行后，要对支架和连接线进行固定，确保在使用过程中不会出现松动和断裂。
同时还要对整个施工现场进行清理和整理，保持整洁和安全。
以上就是液晶拼接屏的施工方案，希望对您有所帮助。
在实际施工过程中，一定要严格按照方案进行操作，确保施工质量和安全。
3X4超窄边液晶拼接屏的规划方案.docx.LED液晶拼接显示墙系统技术建议书.目录第 1 章概述 (3)1.1LED 液晶拼接显示墙的应用 (3)1.2LED 液晶拼接显示墙技术优势 (3)1.2.1采用最新DID 液晶面板 (3)1.2.2超薄窄边箱体单元设计 (6)1.2.3领先的内置信号处理技术 (6)1.2.4专业外置拼接控制器 (7)1.2.5任意的拼接形式 (7)1.2.6个性化的系统方案 (7)第 2 章系统设计方案 (8)2.1系统组成 (8)2.2显示墙安装尺寸 (9)2.3系统结构示意图 (10)2.3.1液晶显示单元 (11)2.3.2图像拼接控制器。
(12)2.3.3大屏幕显示系统控制管理软件 (13).第1章概述1.1 LED 液晶拼接显示墙的应用LED 液晶显示屏具有高分辨率、厚度薄、重量轻、低能耗、长寿命、无辐射的优点。
随着窄边框 LED 液晶显示屏的出现，使 LED 液晶显示屏的无缝拼接成为可能。
LED 液晶拼接显示墙以其高亮度、高清晰度、画面细腻、色彩逼真、画面宏大、视觉冲击力强等特点，具有很好的展示、演示、广告、宣传效果，可广泛应用于广播电视监控及显示，机场、地铁信息发布，金融证券信息显示，政府企业视频会议显示，安全监控系统，商场、酒店、剧院、媒体广告，展览显示系统，品牌专卖店形象展示、演唱会等诸多应用领域，并且安装简便、不受空间限制。
1.2LED 液晶拼接显示墙技术优势LED 液晶拼接显示墙系统采用超薄墙体、无缝拼接设计，配以内置信号处理模块、外置图像控制器及控制管理软件，组成一套超高亮度、超高对比度、超高分辨率、高耐用性、高稳定性、超强信号显示能力的拼接显示墙系统，支持视频、 RGB、网路信号在拼接显示墙上以单屏、M ×N 拼接、任意开窗口、任意缩放、跨屏漫游等多种方式显示，可广泛应用于各类以视频图像为主的监控指挥中心、视频会议中心及广告、信息发布等场所。
第1章前言悦高公司（CAIHONG）为此拼接显示墙提供的液晶屏是选用韩国三星电子（CAIHONG）生产的46寸DID LCD面板，具有高亮度、高对比度、高像素等特点。
其发热量非常小，以至于站在拼接显示屏前面，也感觉不到它的温升。
液晶独特的显示原理、全数字化的驱动系统，以及（CAIHONG）自主设计的散热设计方案，确保显示屏的高可靠性和稳定性，同时高强度拼接结构架和美观的外型设计，使拼接显示屏既可靠实用又美观大方。
它将国际最卓越的DID 液晶高清晰度数码显示技术、迈威博公司的窄边拼接技术、多屏图像处理技术、信号切换技术、网络技术等的应用综合为一体，形成一个拥有高亮度、高清晰度、高智能化控制、操作方法先进的LCD大屏幕显示系统。
通过这套LCD液晶墙显示系统可以实现对各种系统计算机图像和视频图像信息的综合显示，形成一套功能完善、技术先进的综合信息显示系统，满足客户的各种需要，为显示系统管理提供一个交互式的灵活系统，以适应不断发展的多媒体显示需要。
因此，我们推荐使用目前国际领先的DID液晶拼接显示墙，DID液晶拼接显示墙已经在国内许多重要行业的大屏幕显示应用系统中使用，并得到业界及用户的一致好评！该系统是以DID液晶显示技术为核心的显示子系统，整个系统可与计算机网络系统、视频监控系统和其它独立计算机工作站相联，实现这些计算机图形和视频图像信息的综合显示，满足监控、指挥、调度等各种显示的需要，为用户提供一个直观、交互式的灵活显示系统，以适应不断发展的工作需要。
2.3 系统功能2.3.1LCD拼接墙显示功能根据当今的技术发展，目前大屏幕显示系统基本采用多媒体投影机、等离子显示屏和LCD 液晶屏等设备向观众进行信息显示。
在本设计方案中我们根据用户的实际使用需要和场地情况，采用3行×3列9台46寸LCD液晶显示单元拼接方式来实现其显示功能。
LCD显示技术是一个新兴的技术，具有高亮度、高对比度、高色彩饱和度、高色彩均匀度、长寿命、平均无故障时间短等特点，目前在许多场合都有应用，具有非常好的视觉效果。
拼接屏施工方案范本一、项目背景拼接屏（也称为拼接墙）是一种广泛应用于室内外场合的大屏幕显示设备，由多个较小的屏幕模块组成。
它们能够无缝地拼接在一起，形成一个连续的画面，可用于展示广告、信息发布或表演内容。
拼接屏在商业广告、会议、演出、指挥调度等领域都有着重要的应用。
本文档将介绍一个拼接屏施工方案范本，以便为拼接屏工程提供指导。
二、项目概述本项目旨在对拼接屏进行安装和调试，以确保其正常运行和优质的显示效果。
该项目的主要任务包括：安装支架和框架，连接屏幕模块，调试显示效果，确保设备安全可靠运行。
三、施工步骤1. 材料准备为了顺利进行拼接屏的施工，我们需要准备以下材料：•拼接屏屏幕模块•拼接屏支架和框架•连接线缆•电源线•工具（电钻、螺丝刀、电缆钳等）2. 安装支架和框架首先，根据设计要求和现场实际情况，确定拼接屏的安装位置和支架结构。
然后，使用工具将支架和框架固定在墙面、天花板或其他适合的位置上。
确保支架和框架的牢固度和稳定性。
3. 连接屏幕模块将拼接屏的屏幕模块依次按照设计要求拼接在一起。
使用连接线缆将屏幕模块之间进行连接，确保连接牢固可靠。
根据需要，也可以使用支架和框架进行固定和调整，以使屏幕模块的排列整齐、平整。
4. 安装电源线和信号线根据设计要求，将电源线和信号线连接到拼接屏的电源接口和信号接口上。
确保线缆的连接正确无误，并检查线缆的质量和长度是否符合要求。
在安装过程中，要注意电源线和信号线的布线和敷设，避免出现杂乱和绊倒的情况。
5. 调试显示效果在将拼接屏连接到电源和信号源后，进行显示效果的调试。
通过调整屏幕亮度、对比度、颜色平衡等参数，确保拼接屏显示效果符合设计要求。
同时，还需检查屏幕边缘的对齐情况并进行微调，以保证整个画面的连续性和一致性。
6. 设备安全可靠运行在施工完成后，需要对拼接屏进行全面的检查和测试，确保设备安全可靠运行。
检查各个连接部分是否牢固可靠，是否存在电源和信号问题。
同时，还需要测试拼接屏的整体性能，如画面稳定性、显示效果、响应速度等。
三虹视界
液晶拼接（屏）墙案
液晶拼接墙的屏幕的原理
1、液晶显示屏原理
液晶是利用液状晶体在电压的作用下发生偏转的原理. 由于组成屏幕的液状晶体在同一点上可以显示红, 绿, 蓝三基色, 或者说液晶的一个点是由三个点叠加起来的, 它们按照一定的顺序排列, 通过电压来刺激这些液状晶体, 就可以呈现出不同的颜色, 不同比例的搭配可以呈现出千变万化的色彩.液晶本身是不发光的,它靠背光管来发光,因此液晶屏的光源取决于背光管.由于液晶采用点成像的原因,因此屏幕里面构成的点越多, 成像效果越精细, 纵横的点数就构成了液晶电视的分辨率, 分辨率越高, 效果越好.
2、LCD 液晶拼接单元的主要特点:
目前，液晶凭借优良的显示性能，已经成为人们认同最理想的显示器件，具有高亮度、高对比度、更好的彩色饱和度、更宽的视角、更好的可靠性、影像稳定不闪烁、较长的使用寿命等特征。
液晶拼接墙既可以采用小屏拼接、也可以采用大屏拼接，拼接可任意组合（M×N）。
我们会根据不同的客户对拼接系统提出的系统规模、尺寸和应用要求，选择合适的产品和拼接式，提出具体实施案，满足系统的应用需求。
我们将根据客户对输入信号的要求，选择不同的图像处理系统，实现VGA、复合视频、S-VIDEO（可选）、YPBPR/YCBCR（可选）、DVI、HDMI信号输入，满足不同使用场合，不同信号输入的需求。
通过RS-232通讯接口控制图像控制器来实现任意组合显示模式的切换、信号的切换等。
可根据客户的不同需求，打造个性化系统，提供不同的实施案和技术支持。
四、液晶拼接墙系统的可靠性
液晶拼接墙所用的拼接单元是为专业监视器所设计的专用屏，拼接单元可一天24小时连续工作，拼接单元具有可靠性、稳定性高等特点，以保证系统稳定可靠地运行。
由于低功耗、重量轻、寿命长，无辐射等特点，使液晶拼接墙可靠性极高，一般可正常工作6万小时以上。
五、液晶拼接墙系统的经济性
下面让我们来比较一下等离子拼接墙、DLP拼接墙与液晶拼接墙的价格及维护成本：
等离子拼接墙价格高，一平米的价格高达十几万，且由于存在等离子烙印灼伤问题，不适宜在显示静态图像的场合使用，总体性价比低。
而DLP拼接墙价格也比较高，一年就灯泡的更换费用高达几千块每块屏，一个幕墙加起少则一二万，多则七八万，几年维护的费用惊人，总体性价比低。
液晶以其卓越的性能，合理的价格，且高达6万小时的使用寿命，质量稳定，维护费用低，无疑是性价比最好的拼接产品。
该拼接墙系统是后端显示部分，其组成结构为：拼接屏、图像控制处理器(置在屏幕后面)、视频分配器（视频矩阵）、VGA分配器（VGA矩阵）、控制软件、机柜、各种线缆。
用户自配：控制电脑（配置任意，主板带RS-232通讯接口）。
前端的信号源：摄像头、DVD、PC等相关信号源将有关应用系统的图文信息显示在大屏幕上。
系统原理图中的矩阵（或者分配器）见下
系统构成模块明细如下表：
序号名称单位数量
1 专门设计机柜套 1
2 液晶显示屏块M X N
3 自主研发置图像处理器套M X N
4 视频分配器或矩阵台 1
5 VGA分配器或矩阵台 1
6 基于Windows平台的控制软件套 1
7 视频分配器到拼接单元的BNC线条M X N
8 VGA分配器到拼接单元的VGA线条M X N
9 各单元连接的网线条M X N+1
10 连接控制台的VGA线条 1
晶拼接墙视频监控系统不仅为客户提供最优秀的液晶拼接幕墙，而且为客户开发个性化液晶拼接幕墙控制专用软件。
液晶拼接幕墙控制管理软件基于RS232协议，可实现对液晶拼接幕墙显示墙的远程操作、显示模式管理、信号源管理等强大功能。
该软件安装在用户的控制PC上，通过用户PC对拼接幕墙进行各种管理，操作界面友好直观、简单快捷，彻底改变了传统电视墙操作复杂等缺陷。
该软件界面有中、英文版本，非常直观，极易操作。
该软件管理的容有：
1.设置液晶拼接墙的配置参数
2.控制视频、VGA信号的切换
3.控制视频矩阵、VGA矩阵的切换
4.控制场景保存、场景读取，快捷显示用户需要的显示模式。
该软件主要功能有：
拼接单屏拼接、多屏拼接
信号选择选择视频信号、VGA信号
通道选择切换视频矩阵或者VGA矩阵
参数调整调整所选单元的位置、亮度、对比度、色饱和度、清晰度、颜色等
场景保存保存用户场景，快速读取场景，场景命名
功能介绍：
1、整屏显示：整个屏幕显示一个完整图象。
显示的图象可以是视频、VGA。
2、单屏显示：一个单元显示一路图象。
每个单元的输入信号可以任意设制。
最多可显示与单元数一样的信号。
3、任意组合显示：任几个单元显示一路信号。
4、图像拉伸：通过软件处理可将一个信号，以一个屏为单元，在整个幕墙上拉伸。
5、图像漫游：任一路信号，均可在任单元上
6、图像叠加
液晶拼接墙效果图示例及实物照片
（4x4实拼效果图片）
（地铁站2X3）
液晶拼接墙机柜与拼接单元的外观着色
拼接屏外框处理后着色为哑黑色，机柜着色为黑色、拼接屏与机柜颜色搭配起来，美观而大。
系统环境设计和要求
为保证项目实施的顺利进行，保护系统设备的正常工作,设备的安装现场须满足以下环境条件：
1、安装要求
1）安装地面要求平整结实，承重力强，不变形。
2）基座一般直接与抗静电地板接触，以保证地面长期承重受力不变形。
2、操作控制台（室）装修及设备位置要求
1）操作控制电脑的位置应在拼接屏幕的正对面，要求操作员可以便直观的看到拼接屏的操作。
如果有专门隔断的操作控制室，则操作控制室与大屏显示室之应有透明玻璃，便操作员的观看。
2）控制电脑应尽可能位于拼接屏的正对面向，并与拼接屏有合适的距离，以便于调试、色彩调整等操作。
3）图像控制器的摆放应位于屏幕墙旁边或后面的通道（机柜），应尽量靠近投影箱体的接口，减少RGB 走线距离。
3、光线要求
1）灯光照明建议采用藏筒灯，灯光不宜直接对准屏幕向，距离屏幕保持3米以外，以免影响投射效果。
2）如果控制室的窗户较大，应避免日照光线直射，用窗帘遮光，窗帘应采用深色。
4、走线及线槽要求
1）弱电线缆（RGB、视频、网络、串口、鼠标键盘延长线等）应与强电线缆隔开走线，避免信号干扰。
如果是用走线槽，则不能共用一个走线槽，应分不同的走线槽分开走线。
2）如果是地板砖、复合木地板等固定的地面，要求从信号源（计算机RGB信号、视频信号）和控制电脑到图形控制器（或投影机接口）之间要有走线槽，走线距离越短为宜。
3）如果是抗静电地板，则走线出口处应开，留线缆出口。
5、空调要求
1）拼接屏背后的维修通道要有良好的温度控制和散热措施。
如果是中央空调应有空调进、出风口，如果没有中央空调，应加设专门的空调，空调功率大小视大屏规模而定。
2）维修通道温度与拼接屏控制室房间温度应可控制并基本保持相同。
6、供电电源
考虑到系统可能会遇到特殊情况会发生断点再通电的电流冲击，拼接单元本身具备电源保护设计，保证了设备的正常安全的运行。
1）系统的电源为AC 220V ±5%；用有保护接地线的三眼插座；插座数与拼接屏数有关。
2）拼接系统和图像控制器及控制PC等要求同相供电。
3）电源电压要稳定，可靠，特别防止断电后立即加电，因此，原则上要求拼接系统的电源必须经过相应功率UPS供电。
4）系统设备要有良好的接地，接地电阻<2Ω，保证遇到雷击等特殊状况时设备不损坏。
7、系统环境
1）拼接系统的背面是维修通道，维修通道宽度一般不小于0.60米
2）大屏房间要求有较好的温度和湿度控制。
工作环境温度为23℃±5℃，相对湿度20%-80%。
拼接背后要有空调。
3）拼接屏幕前后空调温度和湿度应调到同一刻度，以确保拼接墙散热和拼接屏幕的平整度。
4）拼接屏房间要求保持干净，防尘。
5）消防喷头尽可能远离拼接墙, 并且要用喷雾灭火剂。
前面提到过，本液晶拼接墙属于后端显示部分，基本构成为：拼接屏、图像控制处理器、视频分配器（或
矩阵）、VGA分配器(或矩阵)、控制软件、机柜、各种线缆，用户自配：控制电脑（配置任意，主板带RS-232通讯接口）。
前端的信号源：摄像头、DVD、PC等相关信号源将有关应用系统的信息显示在大屏幕上。
* 特别说明*：
拼接系统默认为用户配置视频分配器或VGA分配器
1. 如系统中有多路视频信号，并且用户希望任意组合模式中的视频信号任意切换，则需通过视频矩阵的切换来实现；
2. 如系统中有多路VGA信号，并且用户希望任意组合模式中的VGA信号任意切换，则需通过VGA矩阵的切换来实现；
切换不同模式要通过软件进行控制，本拼接系统开发的软件是为客户定制，并免费提供。
用户只需用选配的电脑来进行操作。
拼接系统为用户自配电脑。
（要求配有RS232通讯接口）。
